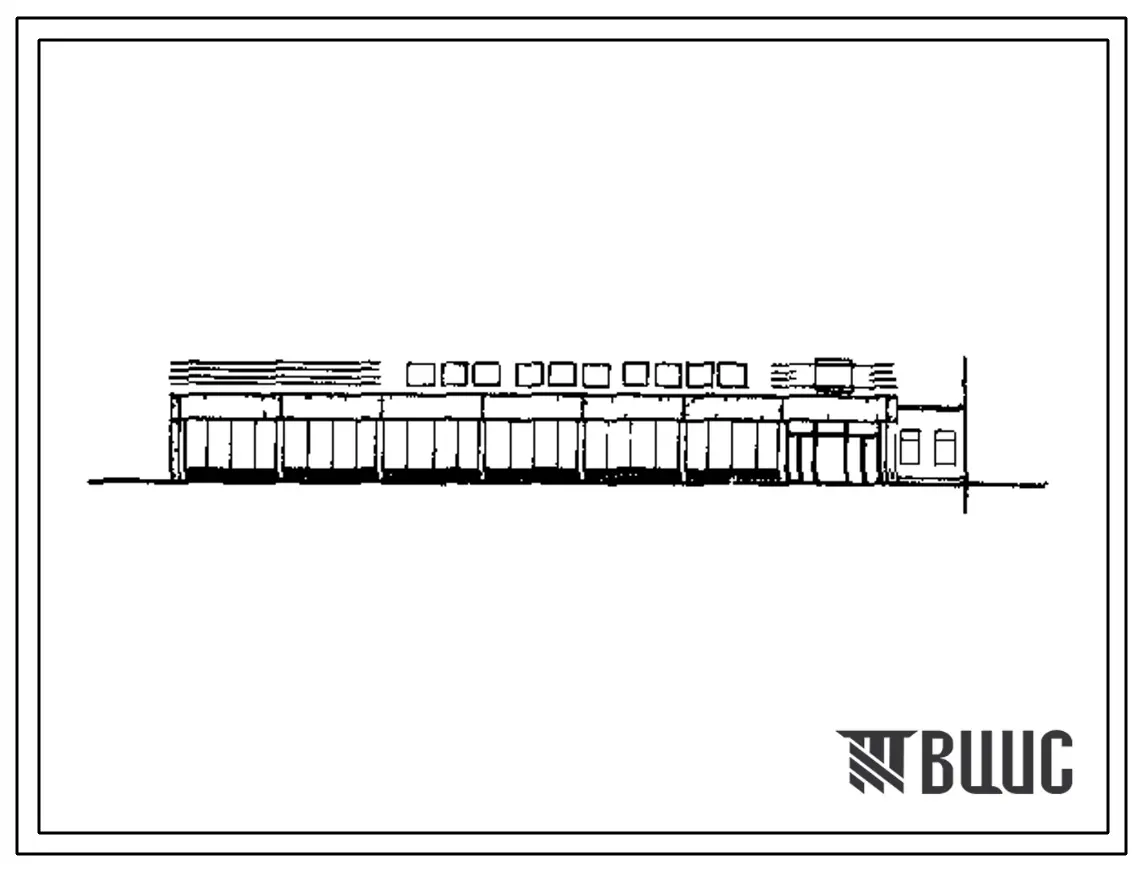

Типовой проект 272-18-4 Встроенно-пристроенные предприятия обслуживания населения при жилых домах. Блок У-А непродовольственный магазин торговой площадью 650 кв. м. "Товары для дома" с вариантом магазина "Спорт и туризм"

Общие данные

Номер проекта

272-18-4

Наименование проекта

Встроенно-пристроенные предприятия обслуживания населения при жилых домах. Блок У-А непродовольственный магазин торговой площадью 650 кв. м. "Товары для дома" с вариантом магазина "Спорт и туризм"

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

  • ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.
Продажа паспорта проекта -360 рублей /паспорт
Продажа чертежей по листам - от 250 рублей/лист
Продажа чертежей по Альбомам - от 3000 рублей/альбом
Состав проекта
Номер альбома
Наименование
Состав альбома

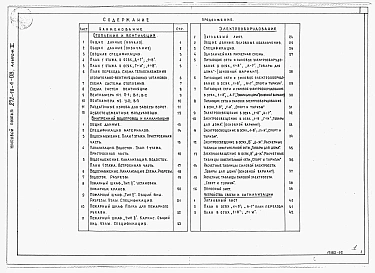

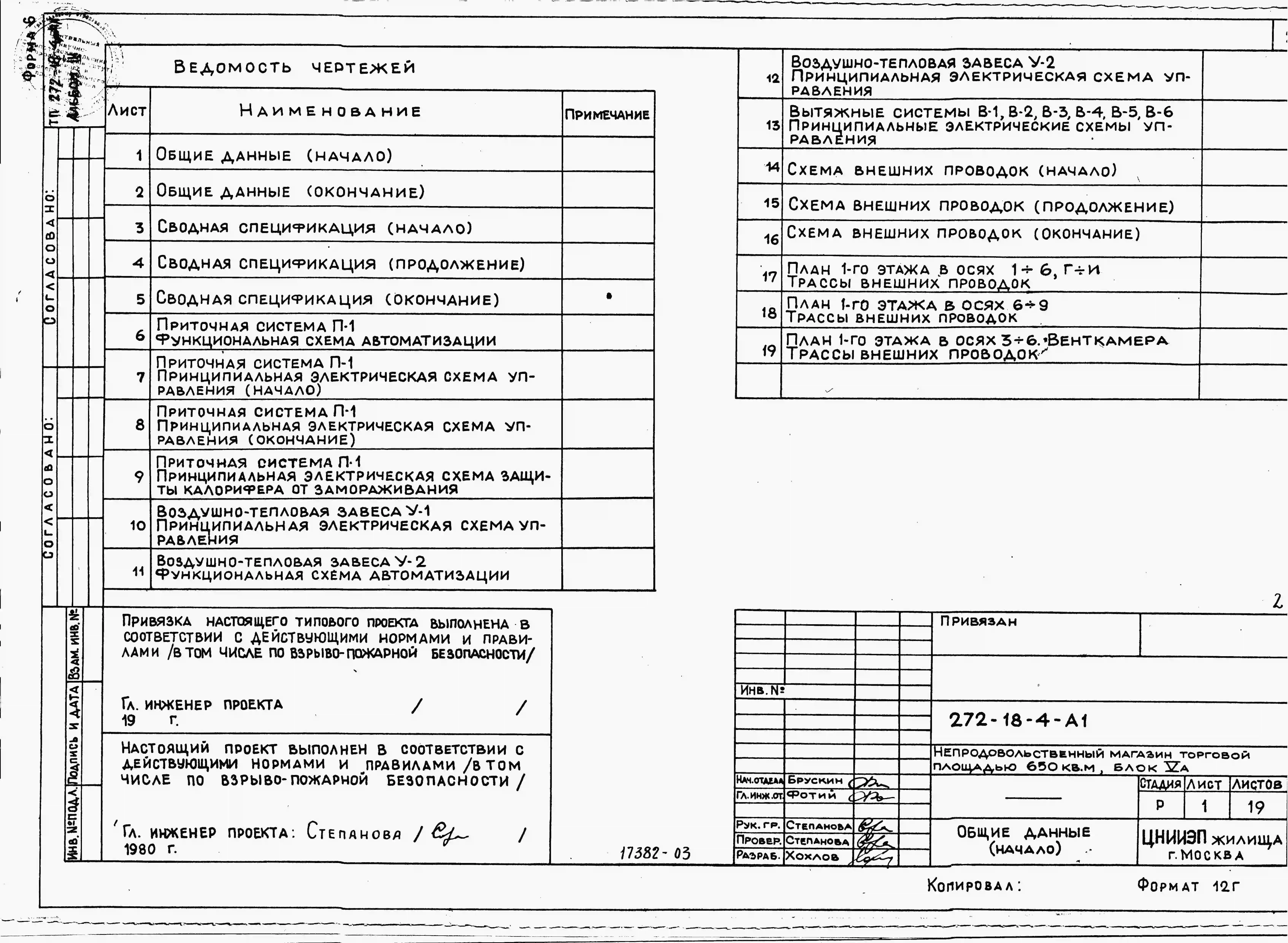

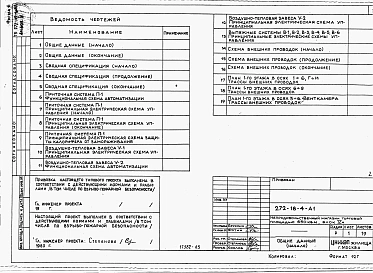

Альбом 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

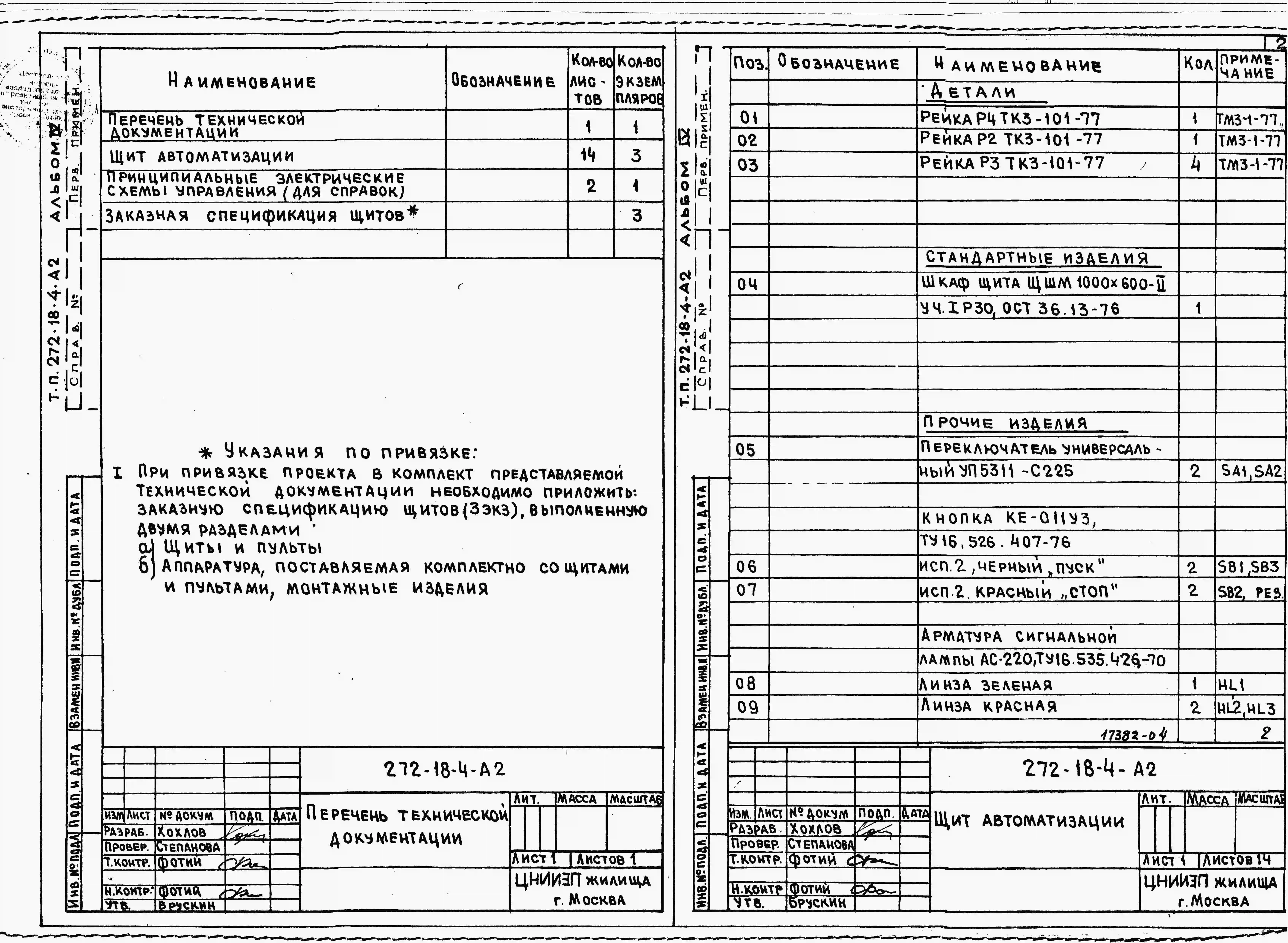

Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

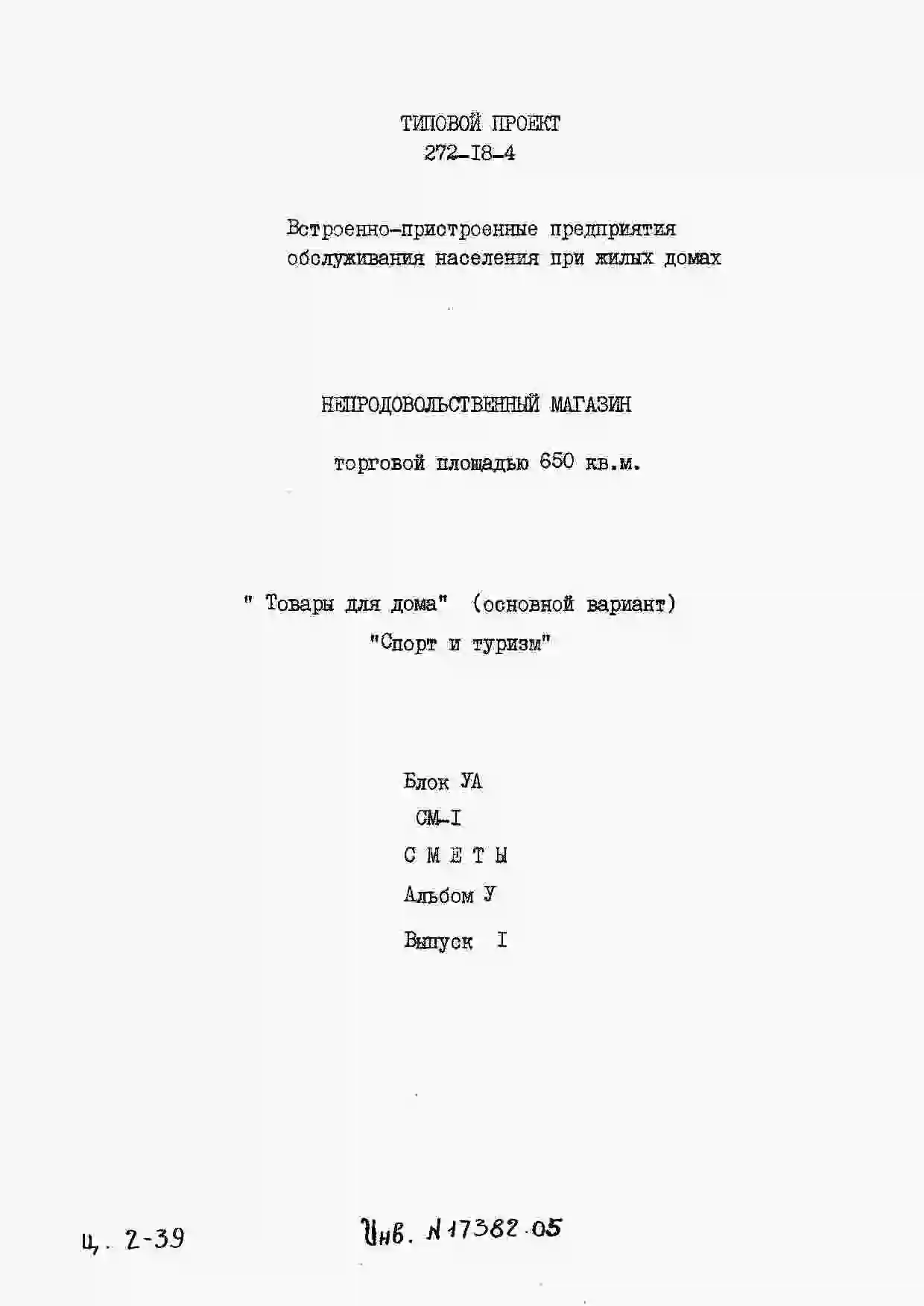

Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 6
Сметные цены на железобетонные изделия заводского изготовления
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

Область применения: 1В климатический подрайон, 2 и 3 климатические районы с обычными геологическими условиями с расчетной зимней температурой наружного воздуха -200С, -300С, -400С.
Вес снегового покрова - 100кгс/м2.
Скоростной напор ветра – 45кгс/м2.
Степень долговечности – 1.
Степень огнестойкости - 2.
Класс здания – 2.
ЭКСПЛИКАЦИЯ.
Тамбур – 8,5м2.
Торговый зал – 650,0 м2.
Кладовая посудо-хозяйственных товаров – 81,0 м2.
Упаковочные материалы – 11,5 м2.
Уборочный инвентарь - 12,4 м2.
Женский санузел – 14,74 м2.
Мужской санузел – 4,95 м2.
Коридор – 111,8 м2.
хозяйственные товары – 73,0 м2.
Галантерея – 11,5 м2.
Венткамера – 21,35 м2.
Упаковочная отходов – 9,25 м2.
Электрощитовая – 9,5 м2.
Тарная – 44,8 м2.
приемочная – 50,7 м2.
Разгрузочная – 63,0 м2.
Рампа – 107,0 м2.
мастерская электротоваров – 30,5 м2.
Кладовая электротоваров – 51,94 м2.
Кладовая белья – 24,4 м2.
Кладовая хозяйственных товаров – 64,0 м2.
Венткамера – 28,4 м2.
Кладовая обоев клеенки – 54,9 м2.
Комната нарезки тканей – 17,7 м2.
Кладовая тканей – 28,6 м2.
Тамбур – 1,95 м2.
Комната директора – 14,7 м2.
Контора – 14,85 м2.
СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ.
Конструктивная схема – каркасно-панельная по серии ИИ-04 с сеткой колонн 6х6м.
Фундаменты – сборные ж/б башмаки, бетонные блоки, фундаментные балки: серии ИИ-04-1, в.6, 1.415-1, вып.1, ГОСТ 13579-78, типоразмеров – 4.
Перекрытия – сборные ж/б панели (вариант легкобетонные панели). Серии ИИ-04-4, вып.19. типоразмеров – 7.
Стены наружные – керамзитобетонные панели (вариант панелей из ячеистых бетонов). Серия ИИ-04-5, вып.5,6,7,8,9. Типоразмеров – 17.
Ригели – сборные ж/б. Серия ИИ-04-3, вып.4,5. Типоразмеров – 2.
Колонны – сборные ж.б. серия ИИ-04-2, вып.8,12. Типоразмеров – 2.
Перемычки – сборные ж/б. серия 1.138-10, вып.1. типоразмеров – 7.
Перегородки – кирпичные, гипсобетонные. Серия 1.231-1, вып.1,2. Типоразмеров – 54.
Покрытие – плоские совмещенное, утепленное (утеплитель – плиты из ячеистых бетонов ∂=400кг/м3), с внутренним отводом воды.
Кровля – рулонная 4-х слойная.
Двери наружные – серия 1.136-11;
Двери внутренние – серия 1.136-10.
Окна ГОСТ 11214-76, серия Р.
Витрины – алюминиевые по номенклатуре Воронежского завода САК.
Встроенное оборудование – окно передаточное, кабина гравера.
Полы – плитка керамическая, линолеум, бетонные, асфальтобетонные.
Отделка наружная – керамическая плитка, лицевой кирпич. Фактурный слой стеновых панелей принимается при привязке.
Отделка внутренняя – штукатурка, полиллорвинилацетатная краска, глазурованная плитка, масляная покраска.
Наибольшая масса монтажного элемента (плита покрытия) – 2,7т.
ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.
водопровод – объединенный: хозяйственно питьевой и противопожарный. Напор на вводе 16,0м.вод.столба.
Канализация – хозяйственно-фекальная к наружным сетям.
отопление – центральное водяное от внешнего источника с параметрами 130-700С.
горячее водоснабжение – от внешней сети, расчетный напор у основания стояков 9м.в.ст.
Вентиляция – приточно-вытяжная с механическим побуждением.
Электроснабжение – 2 категории, напряжение 220/380В, освещение – лампами накаливания.
Слаботочные устройства – радиофикация, телефон.
ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ.
Встроенная часть разрабатывается проектной организацией при привязке. Показатели приведены при расчетной температуре наружного воздуха -300С, за расчетную единицу принят 1м2 общей площади.

Нормативные документы

Номер документа
Наименование
Блоки бетонные для стен подвалов. Технические условия (с Изменением N 1)
