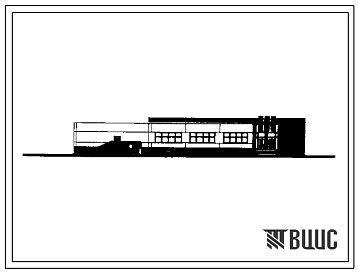

Типовой проект 272-13-122п.86. Продовольственный магазин "Овощи-фрукты" торговой площадью 250 кв. м. (в конструкциях 1.020.1-3пв).

Общие данные

Номер проекта

272-13-122п.86.

Наименование проекта

Продовольственный магазин "Овощи-фрукты" торговой площадью 250 кв. м. (в конструкциях 1.020.1-3пв).

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

  • ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.
Продажа паспорта проекта -360 рублей /паспорт
Продажа чертежей по листам - от 250 рублей/лист
Продажа чертежей по Альбомам - от 3000 рублей/альбом

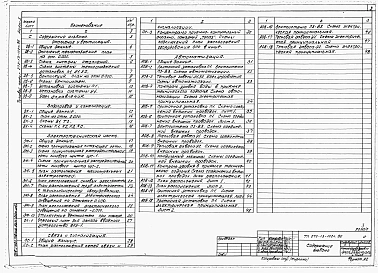

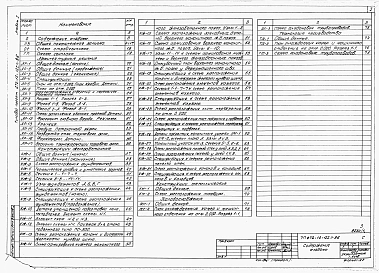

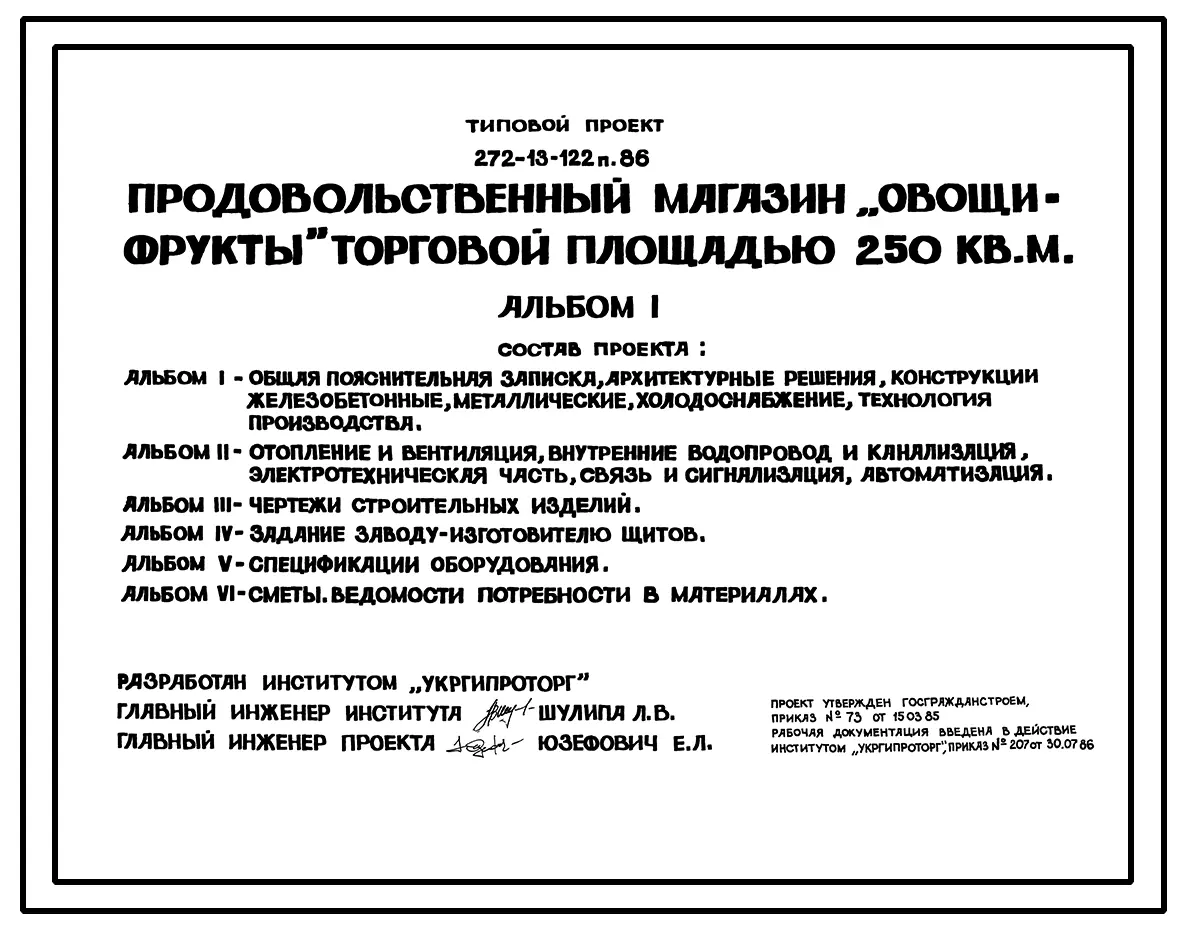

Состав проекта
Номер альбома
Наименование
Состав альбома
Альбом 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

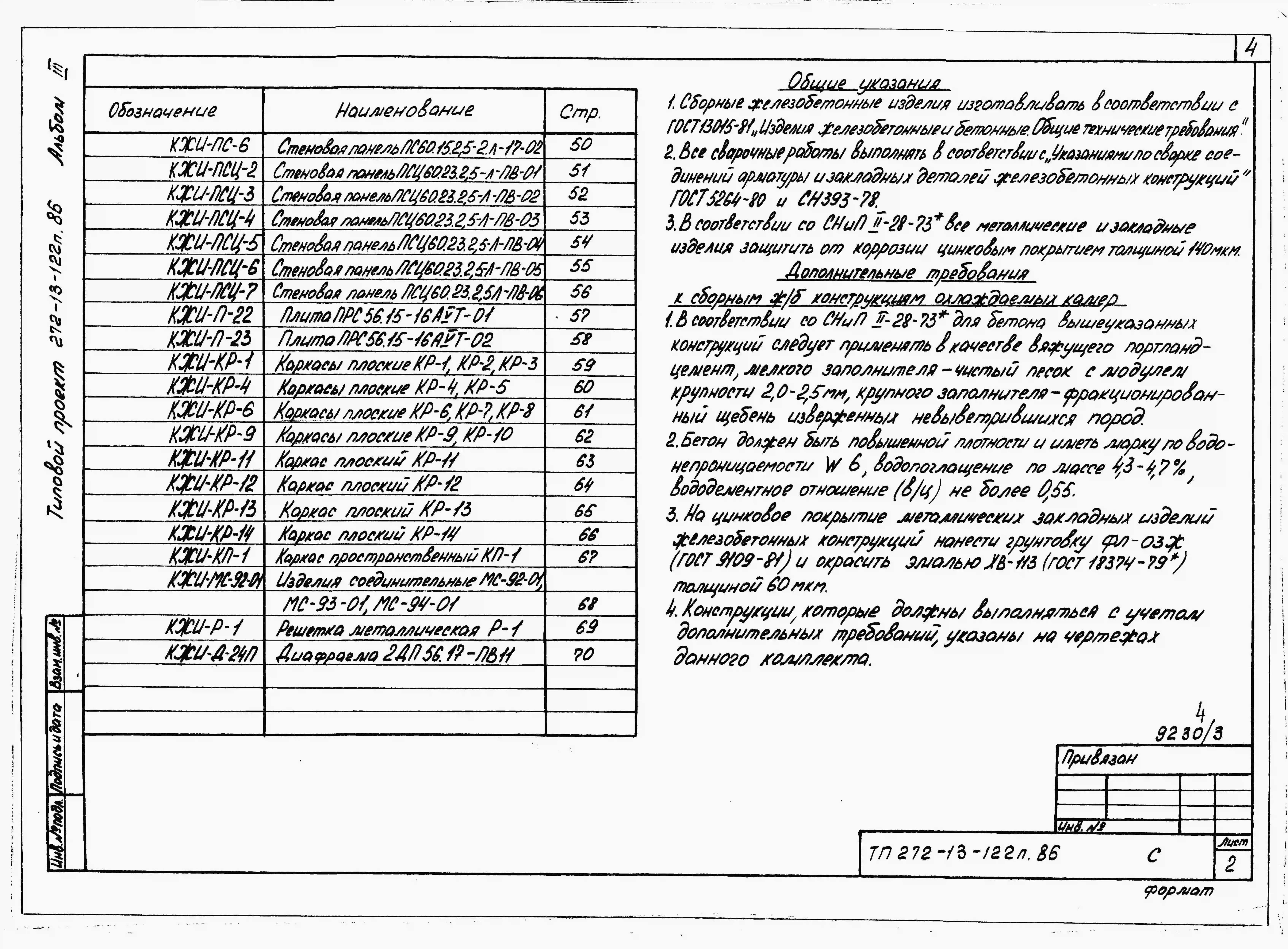

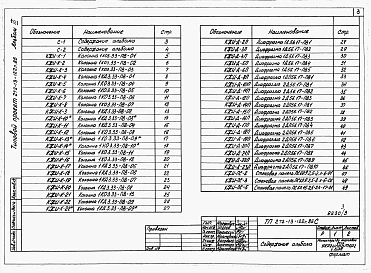

Альбом 3
Чертежи строительных изделий.
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

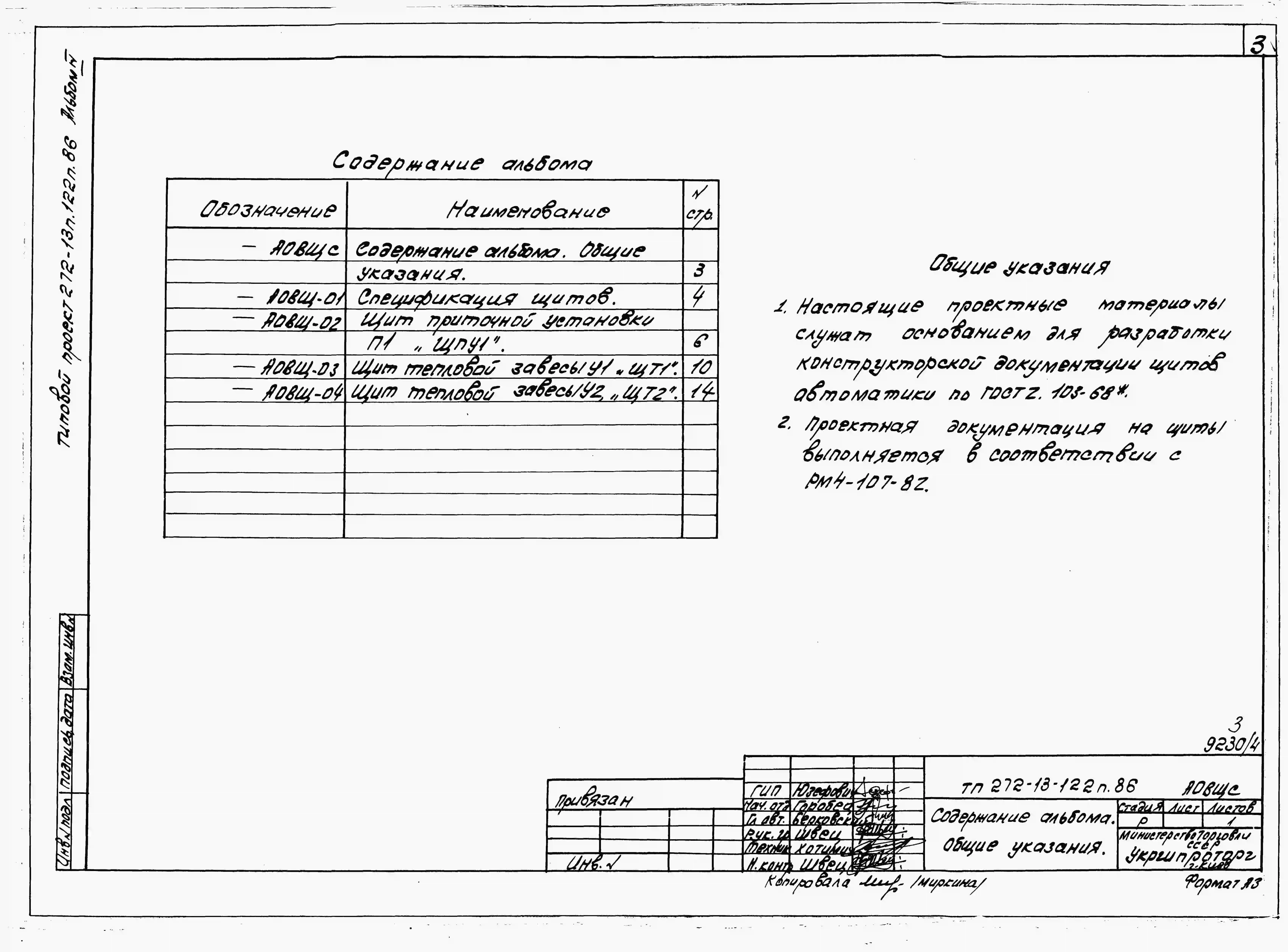

Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

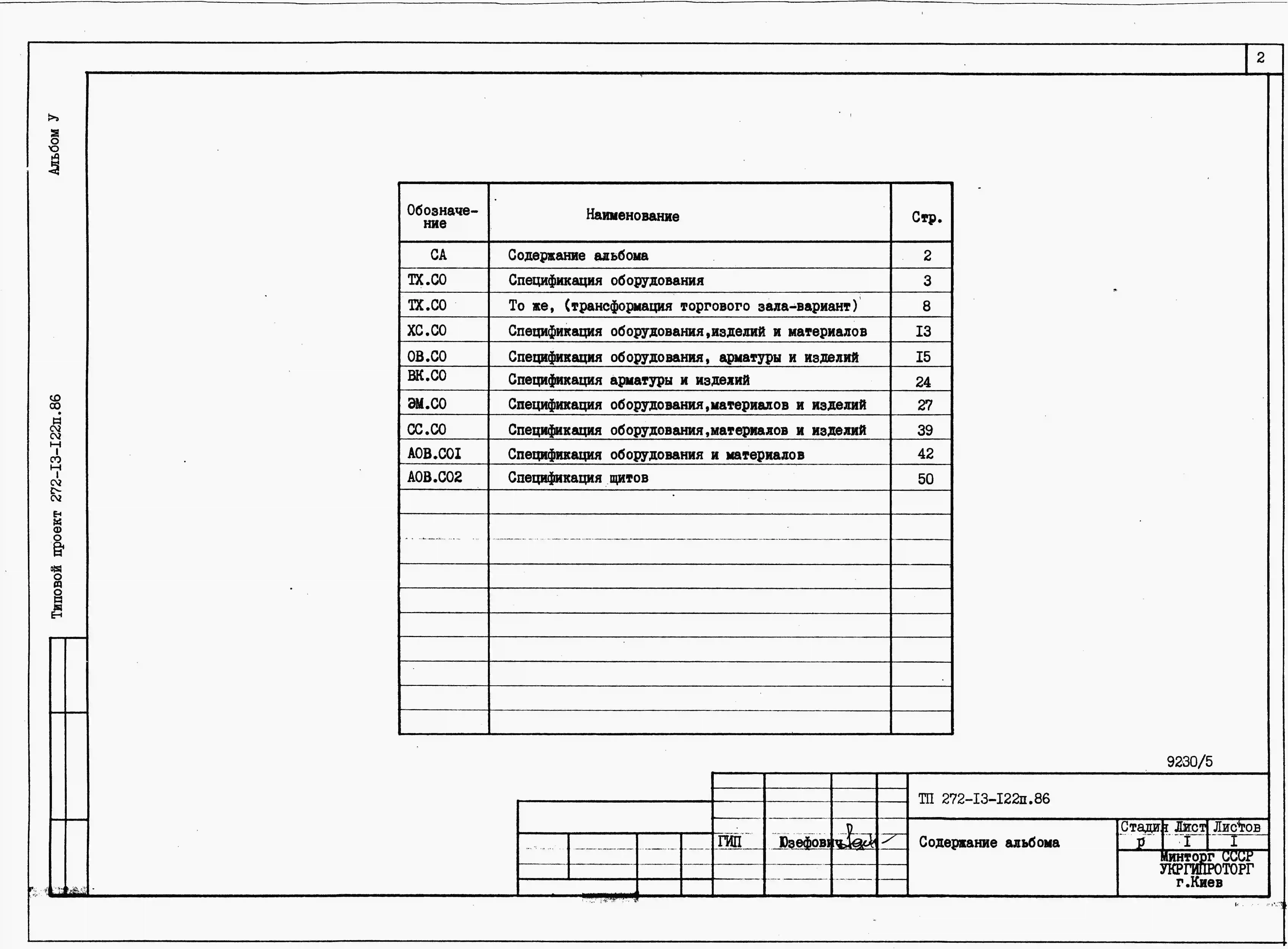

Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

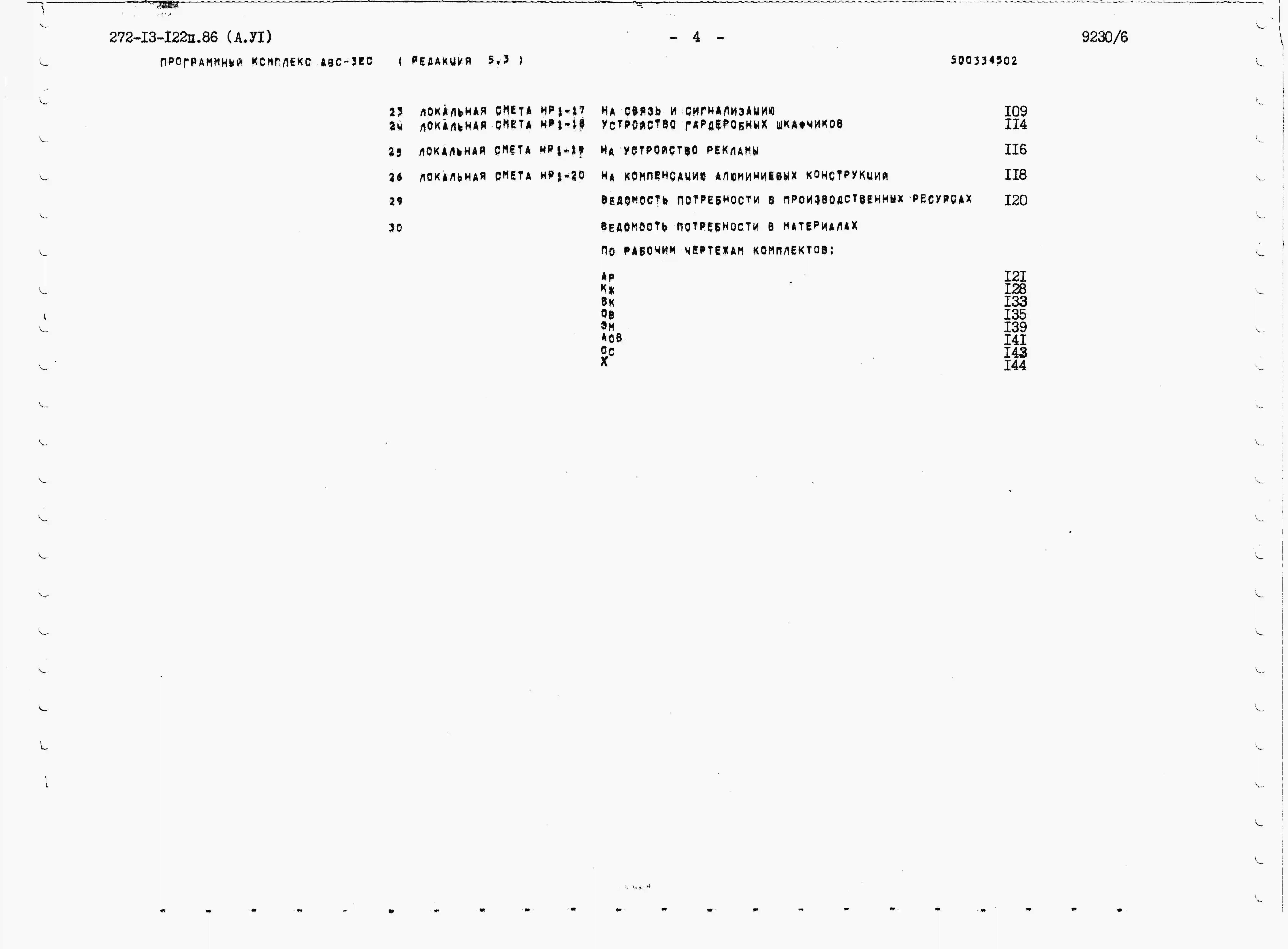

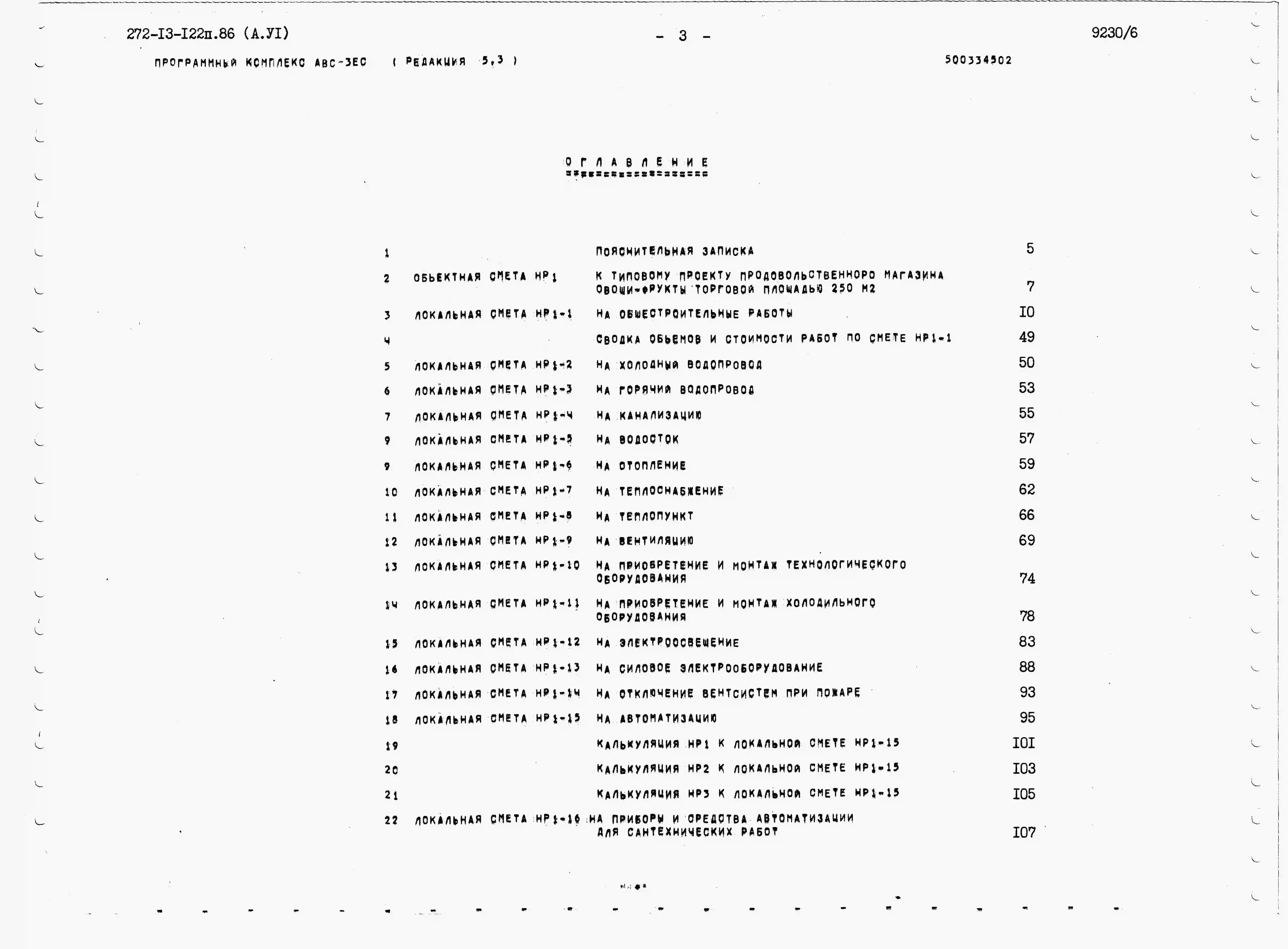

Альбом 6
Сметы. Ведомости потребности в материалах.
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ.
Торговый зал – 250,0 м2.
Тамбур главного входа – 4,5 м2.
Камера тепловых завес – 16,4 м2.
Кладовая овощей и фруктов – 132,0 м2.
Кладовая уборочного инвентаря – 5,7 м2.
Охлаждаемая камера фруктов – 33,1 м2.
Охлаждаемая камера овощей – 27,8 м2.
Камера пищевых отходов – 6,2 м2.
Место установки сборной охлаждаемой камеры – 5,9 м2.
Тамбур охлаждаемых камер – 19,9 м2.
Машинное отделение – 32,4 м2.
Помещение для хранения тары и контейнеров обменного фонда – 25,7 м2.
Помещение для приема стеклотары от населения – 17,0 м2.
Помещение для подготовки к продаже – 26,5 м2.
Помещение для хранения упаковочных материалов и инвентаря – 8,3 м2.
Моечная – 6,0 м2.
Бельевая – 8,3 м2.
Приемочная – 20,4 м2.
Теплопункт – 7,7 м2.
Венткамера – 24,0 м2.
Электрощитовая – 13,6 м2.
Комната персонала – 9,2 м2.
Кабинет директора, контора – 10,4 м2.
Гардероб уличной одежды – 6,0 м2.
Женский гардероб персонала – 13,8 м2.
Мужской гардероб персонала – 8,5 м2.
Душевая – 1,8 м2.
Уборные – 5,4 м2.
Коридоры с тамбурами – 88,8 м2.
Рампа – 42,1 м2.
СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ.
Фундаменты – монолитные железобетонные, бетон В12,5, В15.
Колонны – монолитные железобетонные, бетон В25, сборные железобетонные по серии 1.020.1-3пв, вып.2-1, типоразмеров – 2.
Диафрагмы жесткости – сборные железобетонные по серии 1.020.1-3пв, вып.4-1, типоразмеров – 4; по серии 1.020-1/83, вып.4-1, типоразмеров – 3.
Ригели – сборные железобетонные по серии 1.020-1/83, вып.3-1, типоразмеров – 2.
Плиты перекрытия и покрытия – сборные железобетонные по серии 1.041.1-2, вып.1, типоразмеров – 2, вып.6, типоразмеров – 1; по серии 1.041-1, вып.63, типоразмеров – 3.
Стены – сборные керамзитобетонные по серии 1.020.1-3пв, вып.1-2, типоразмеров – 2; по серии 1.030.1-1, вып.0-1 и 1-1, типоразмеров – 8.
Перегородки – кирпичные.
Кровля – рулонная четырехслойная, рубероида марки РЭМ-350 (ГОСТ 10923-82) на антисептированной битумной мастике (ГОСТ 1889-80) с защитным слоем из гравия.
Утеплитель – плитный пенобетон ∂=400кгс/м3.
Полы – мозаичные, бетонные, асфальтобетонные, линолеум, керамические плитки.
Окна - деревянные по ГОСТ 11214-78, типоразмеров – 2, из алюминиевых сплавов по серии 1.236.4-8, вып.2, типоразмеров – 1.
Двери – деревянные по ГОСТ 24698-81, типоразмеров – 4; по ГОСТ 6629-74*, типоразмеров – 3; по ГОСТ 14624-84, типоразмеров – 2; по серии 1.236-5, вып.1, типоразмеров – 2, из алюминиевых сплавов по серии 1.236.4-8, вып.2, типоразмеров – 1.
Наибольшая масса монтажного элемента (диафрагма жесткости) – 8,23т.
ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.
Водопровод – хозяйственно-питьевой и противопожарный от городской сети. Напор на вводе Н=20,0м.
Канализация – хозяйственная и бытовая в городскую сеть. Ливнестоки в городскую сеть.
Отопление – центральное, водяное с параметрами теплоносителя 1500-700С.
Вентиляция – приточно-вытяжная с механическим побуждением и естественная.
Горячее водоснабжение – централизованное от городских сетей. Напор на вводе Н=18,0м.
Холодоснабжение – от встроенного машинного отделения.
Электроснабжение – от городских сетей напряжением 380/220В.
Электроосвещение – лампами накаливания и люминесцентное.
Устройства связи – телефонная связь, охранно-пожарная сигнализация, радиотрансляционная связь.
ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ.
Расчетный показатель - 1 м2 торговой площади. Расчетных показателей – 250. В проекте разработан вариант технологического и архитектурно-планировочного решения трансформации торгового зала.
Сметная документация составлена в нормах и ценах 1984 года.

Нормативные документы

Номер документа
Наименование
Двери деревянные наружные для жилых и общественных зданий. Типы, конструкция и размеры
Двери деревянные для производственных зданий. Типы, конструкция и размеры
