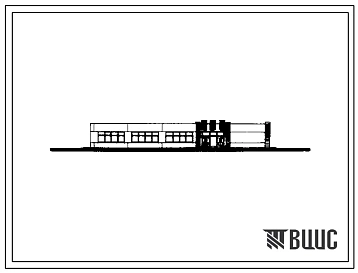

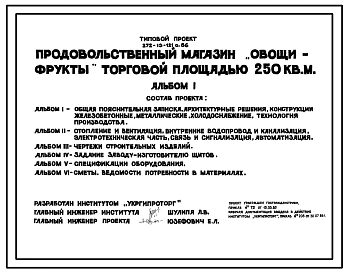

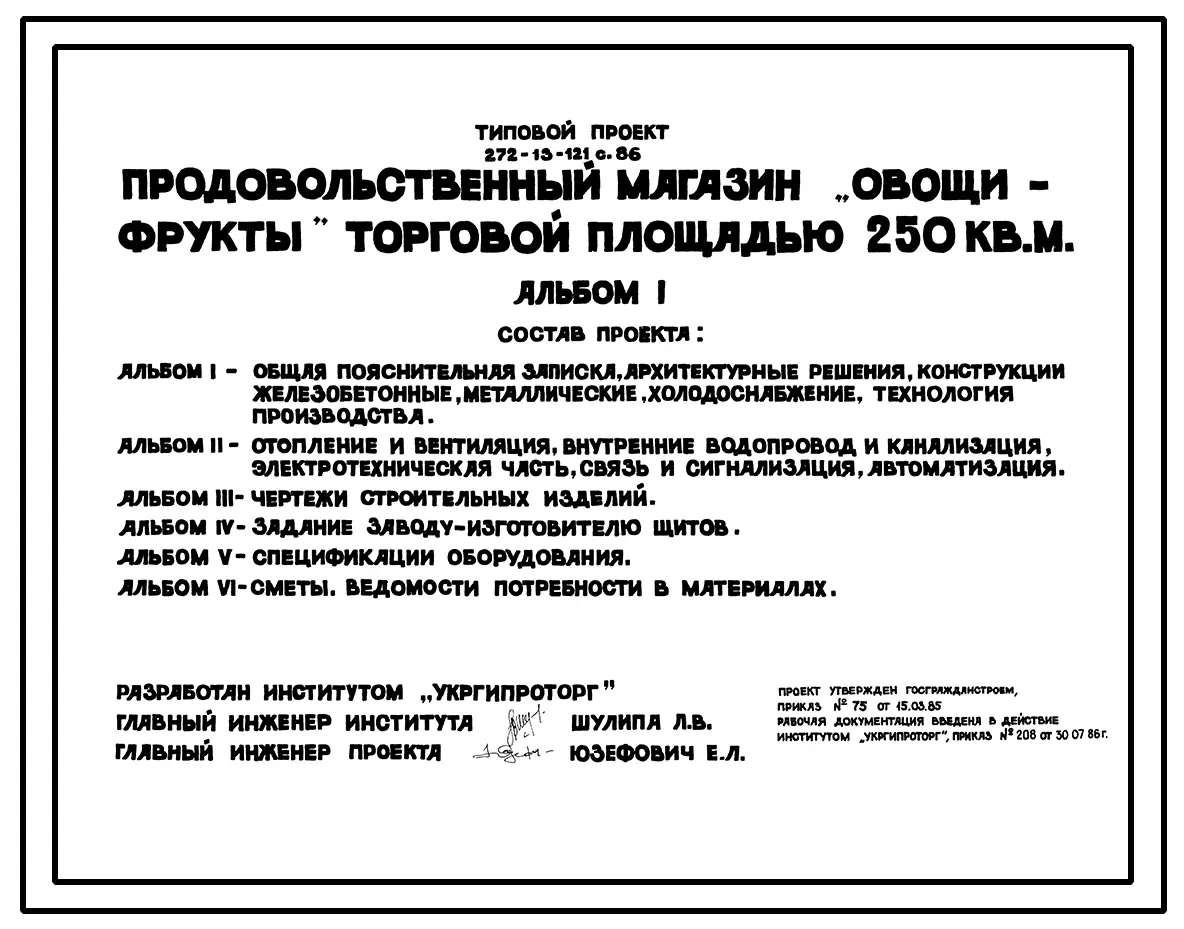

Типовой проект 272-13-121с.86. Продовольственный магазин "Овощи-Фрукты" торговой площадью 250 кв. м. (в конструкциях 1.020.1-2с)

Общие данные

Номер проекта

272-13-121с.86.

Наименование проекта

Продовольственный магазин "Овощи-Фрукты" торговой площадью 250 кв. м. (в конструкциях 1.020.1-2с)

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

  • ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.
Продажа паспорта проекта -360 рублей /паспорт
Продажа чертежей по листам - от 250 рублей/лист
Продажа чертежей по Альбомам - от 3000 рублей/альбом

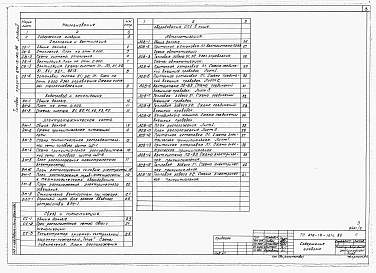

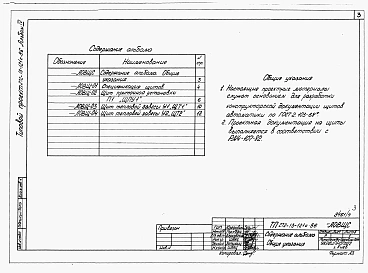

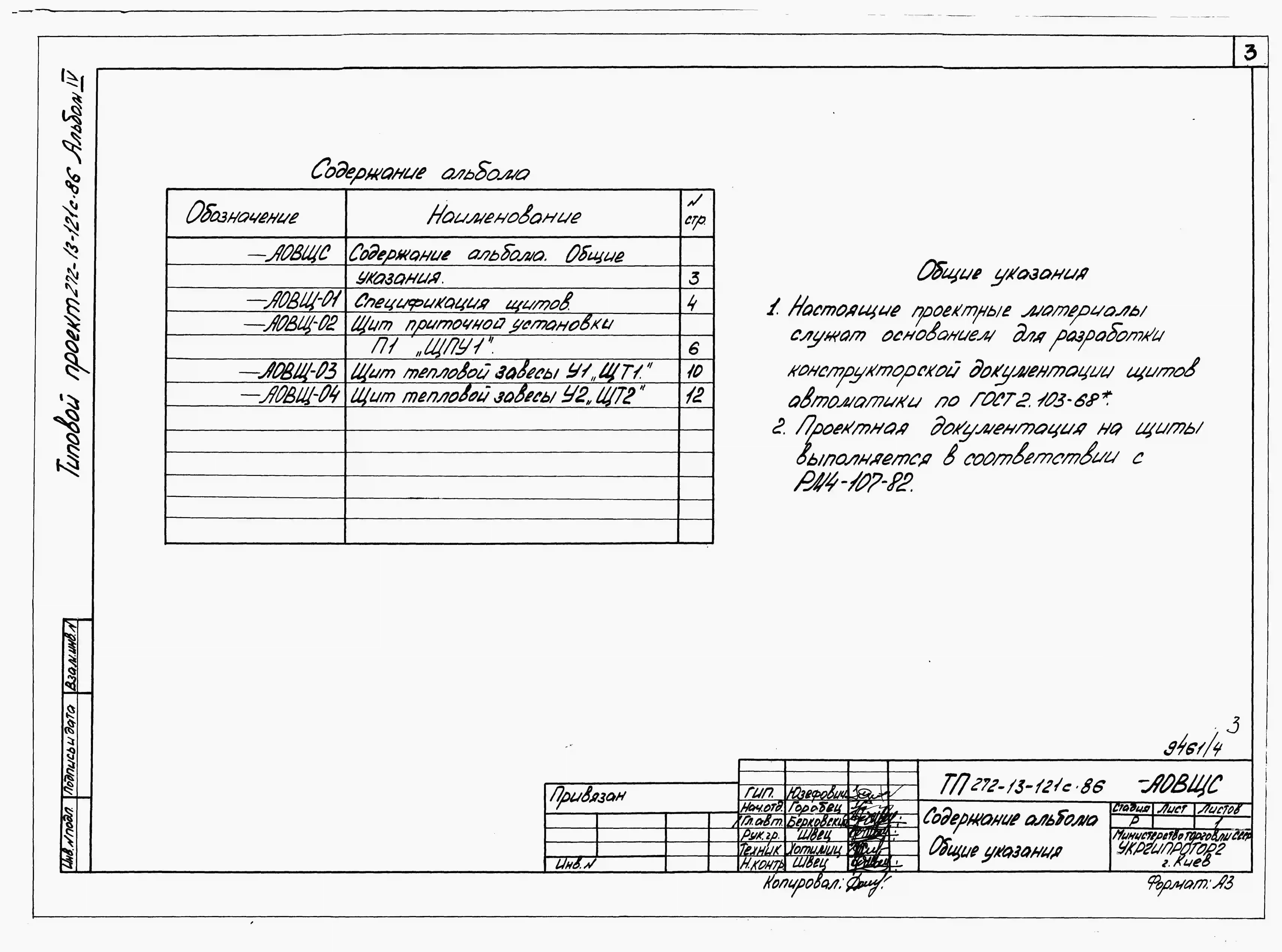

Состав проекта
Номер альбома
Наименование
Состав альбома

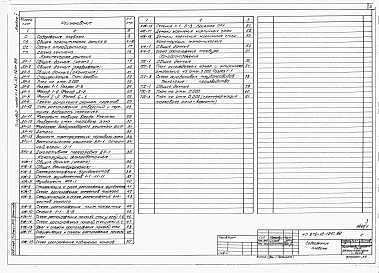

Альбом 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

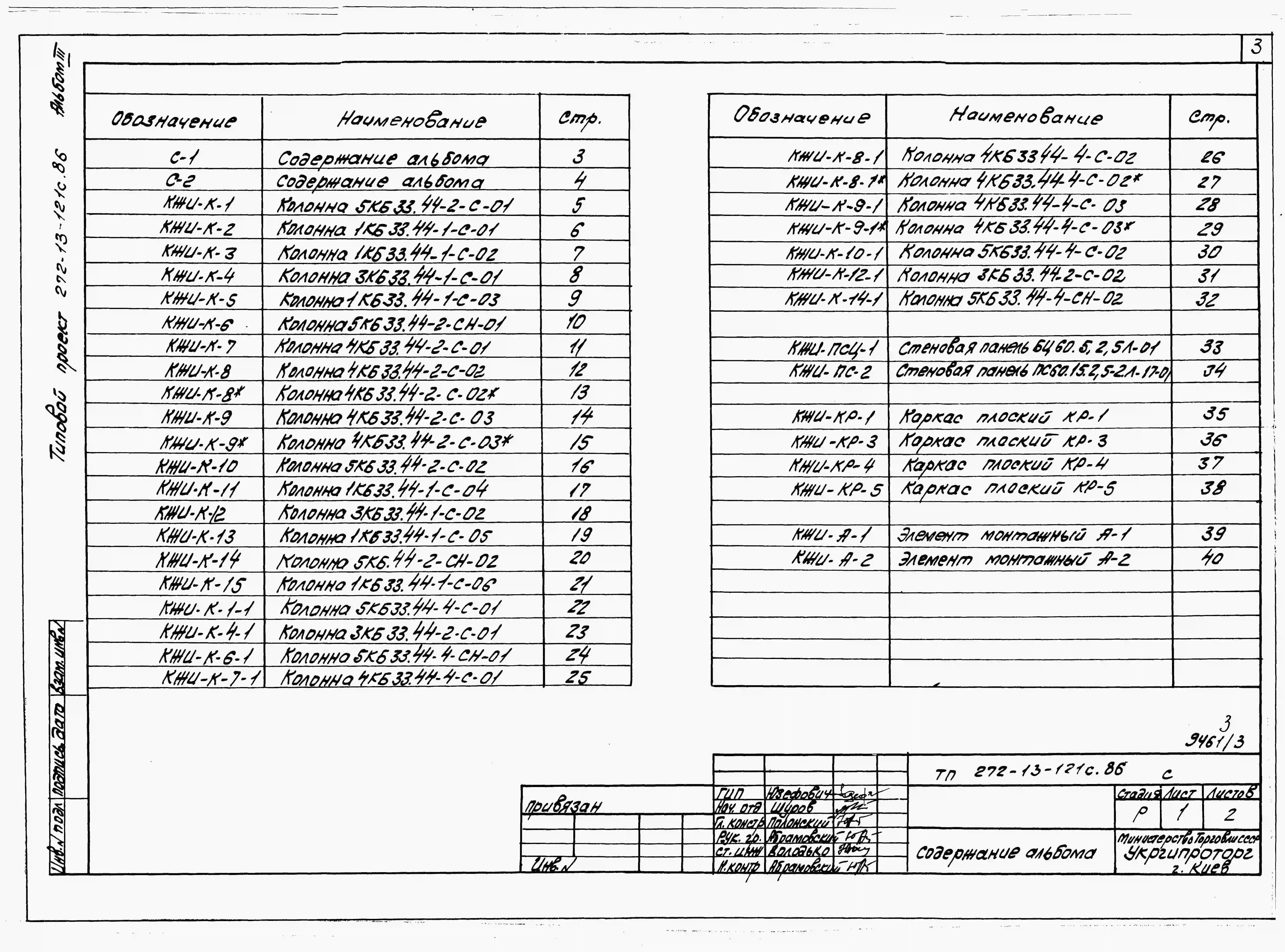

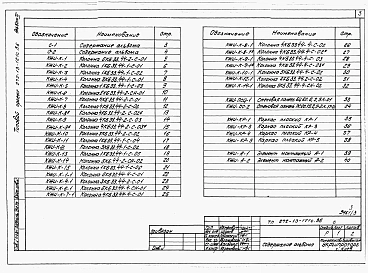

Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

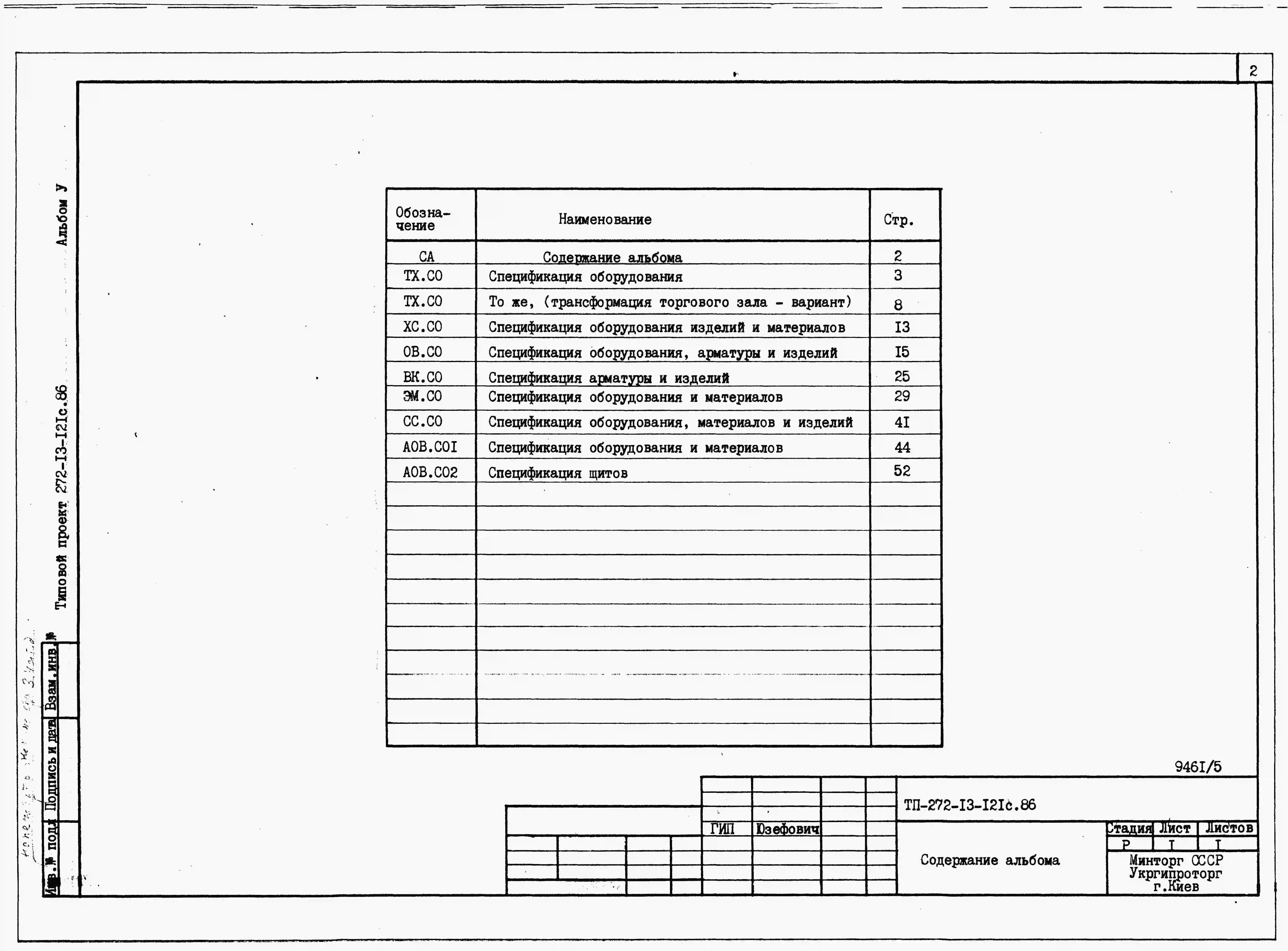

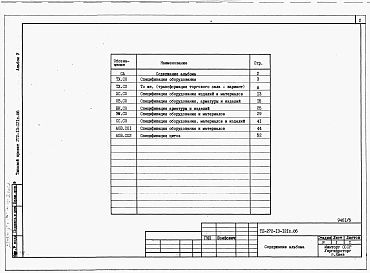

Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

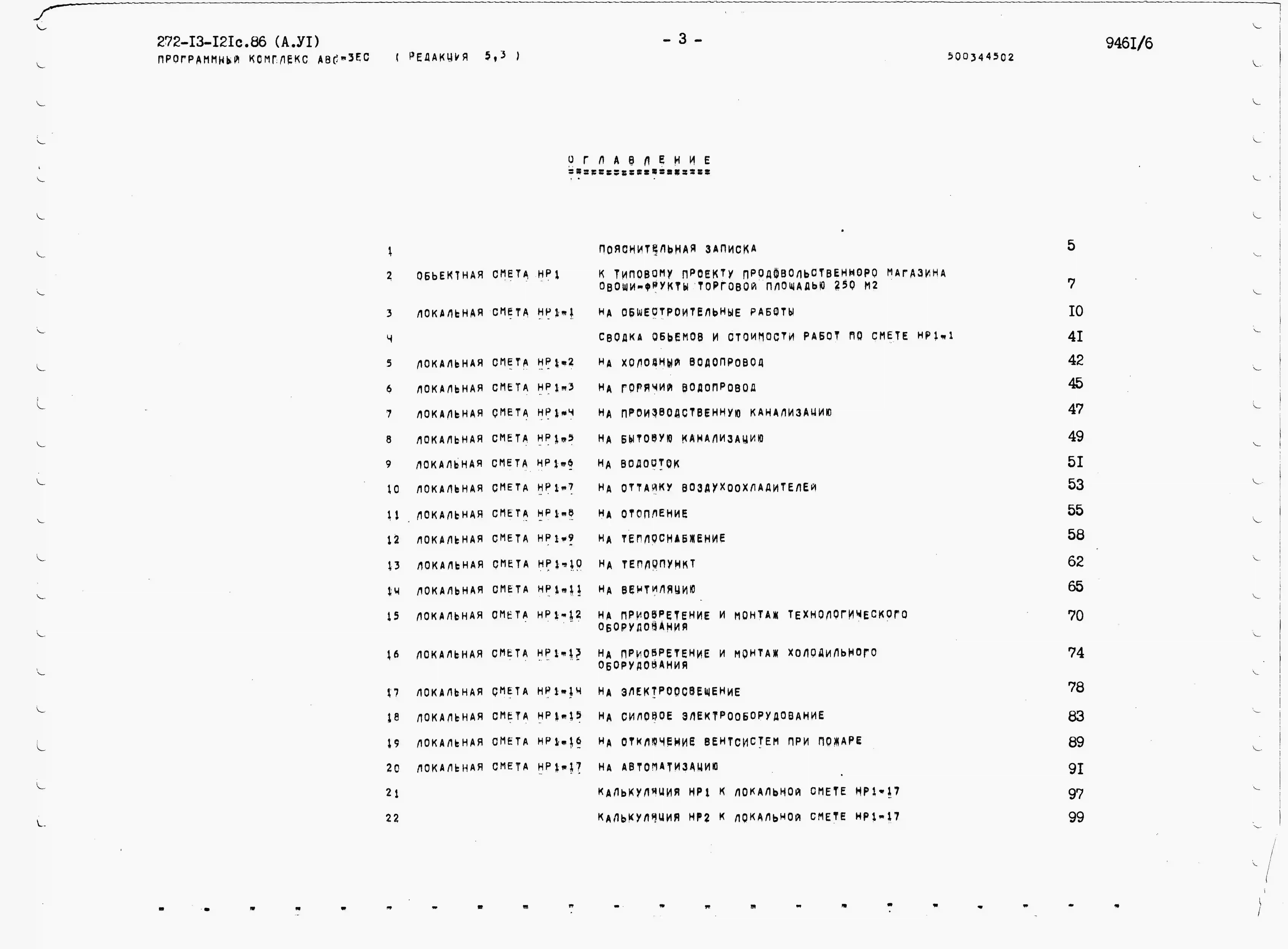

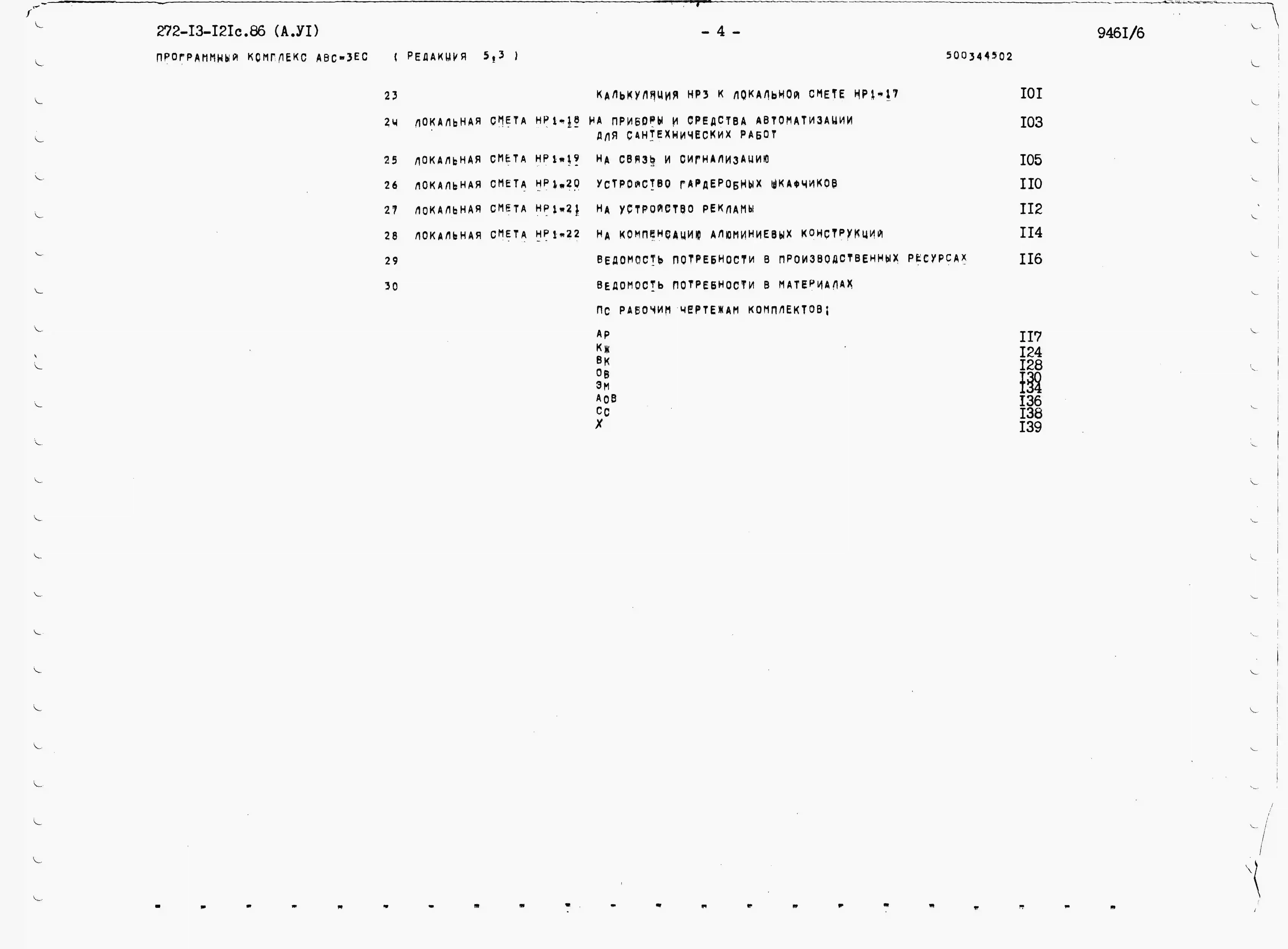

Альбом 6
Сметы. Ведомости потребности в материалах.
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ.
Торговый зал – 252,0м2.
Тамбур главного входа – 6,8 м2.
Камера тепловых завес, венткамера, теплопункт – 41,6 м2.
Кладовая овощей и фруктов – 132,5 м2.
Кладовая уборочного инвентаря – 2,7 м2.
Кладовая упаковочных материалов, бельевая – 12,3 м2.
Охлаждаемая камера фруктов – 31,6 м2.
Охлаждаемая камера овощей – 28,5 м2.
Камера пищевых отходов – 6,0 м2.
Место установки сборной охлаждаемой камеры – 6,1 м2.
Тамбур охлаждаемых камер – 14,2 м2.
Машинное отделение – 34,4 м2.
Помещение для хранения тары и контейнеров обменного фонда – 31,3 м2.
Помещение для приема стеклотары от населения – 18,9 м2.
Помещение для подготовки к продаже – 23,4 м2.
Моечная – 6,4 м2.
Приемочная – 19,5 м2.
Электрощитовая – 13,8 м2.
Комната персонала – 7,9 м2.
Кабине директора, контора – 14,7 м2.
Гардероб уличной одежды – 7,2 м2.
Женский гардероб персонала – 12,3 м2.
Мужской гардероб персонала – 9,2 м2.
Душевая – 1,7 м2.
Уборные – 5,0 м2.
Коридоры, тамбуры – 89,4 м2.
Рампа – 14,7 м2.
СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ.
Фундаменты – сборные железобетонные по серии 1.020-1/83, вып.1-1, типоразмеров – 2, монолитные железобетонные по серии 1.412-3/79, вып.3.
Колонны – сборные железобетонные по серии 1.020.1-2с, вып.2-5, типоразмеров – 1.
Ригели – сборные железобетонные по серии 1.020.1-2с, вып.3-1, типоразмеров – 3.
Плиты покрытия – сборные железобетонные по серии 1.041.1-2, вып.1, типоразмеров – 3, вып.6, типоразмеров – 1.
Стены – сборные керамзитобетонные панели по серии 1.030.1-1, вып.0-1 и 1-1, типоразмеров – 9, кирпичные.
Перегородки – кирпичные.
Кровля – рулонная четырехслойная, рубероида марки РЭМ-350 (ГОСТ 10923-82) на антисептированной битумной мастике (ГОСТ 2689-80) с защитным слоем из гравия.
Утеплитель – плитный пенобетон ∂=400кгс/м3.
Полы – мозаичные, бетонные, асфальтобетонные, линолеум, керамические плитки.
Окна – деревянные по ГОСТ 11214-78, типоразмеров – 2; из алюминиевых сплавов по серии 1.236.4-8, вып.2, типоразмеров – 1.
Двери – деревянные по ГОСТ 24698-81, типоразмеров – 3, по ГОСТ 14624-84, типоразмеров – 1; по ГОСТ 6629-74*, типоразмеров – 2; по серии 1.235-5, вып.1, типоразмеров – 2; из алюминиевых сплавов по серии 1.236.4-7/84, вып.2, типоразмеров – 1.
Наибольшая масса монтажного элемента – (фундамент) 5,3т.
ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.
Водопровод – хозяйственно-питьевой и противопожарный от городской сети. Напор на вводе Н=20,0м.
Канализация – хозяйственная и бытовая в городскую сеть. Ливнестоки в городскую сеть.
Отопление – центральное, водяное с параметрами теплоносителя 1500С-700С.
Вентиляция – приточно-вытяжная с механическим побуждением и естественная.
Горячее водоснабжение – централизованное от городских сетей. Напор на вводе Н=18,0м.
Холодоснабжение – от встроенного машинного отделения.
Электроснабжение – от городских сетей напряжением 380/220В.
Электроосвещение – лампами накаливания и люминесцентное.
Устройства связи – телефонная связь, охранно-пожарная сигнализация, радиотрансляционная связь.
ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ.
Расчетный показатель – 1м2 торговой площади. Расчетных единиц – 252. В проекте разработан вариант технологического и архитектурно-планировочного решения трансформации торгового зала. Сметная документация составлена в нормах и ценах 1984 года.

Нормативные документы

Номер документа
Наименование
Двери деревянные наружные для жилых и общественных зданий. Типы, конструкция и размеры
Двери деревянные для производственных зданий. Типы, конструкция и размеры
