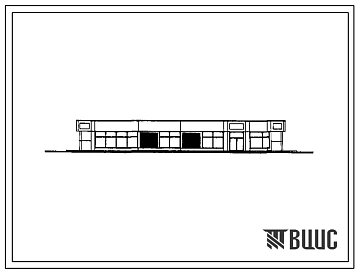

Типовой проект 272-13-99.83. Блок-здание магазина "Овощи-фрукты" торговой площадью 250 м2

Общие данные

Номер проекта

272-13-99.83.

Наименование проекта

Блок-здание магазина "Овощи-фрукты" торговой площадью 250 м2

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

  • ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.
Продажа паспорта проекта -360 рублей /паспорт
Продажа чертежей по листам - от 250 рублей/лист
Продажа чертежей по Альбомам - от 3000 рублей/альбом
Состав проекта
Номер альбома
Наименование
Состав альбома

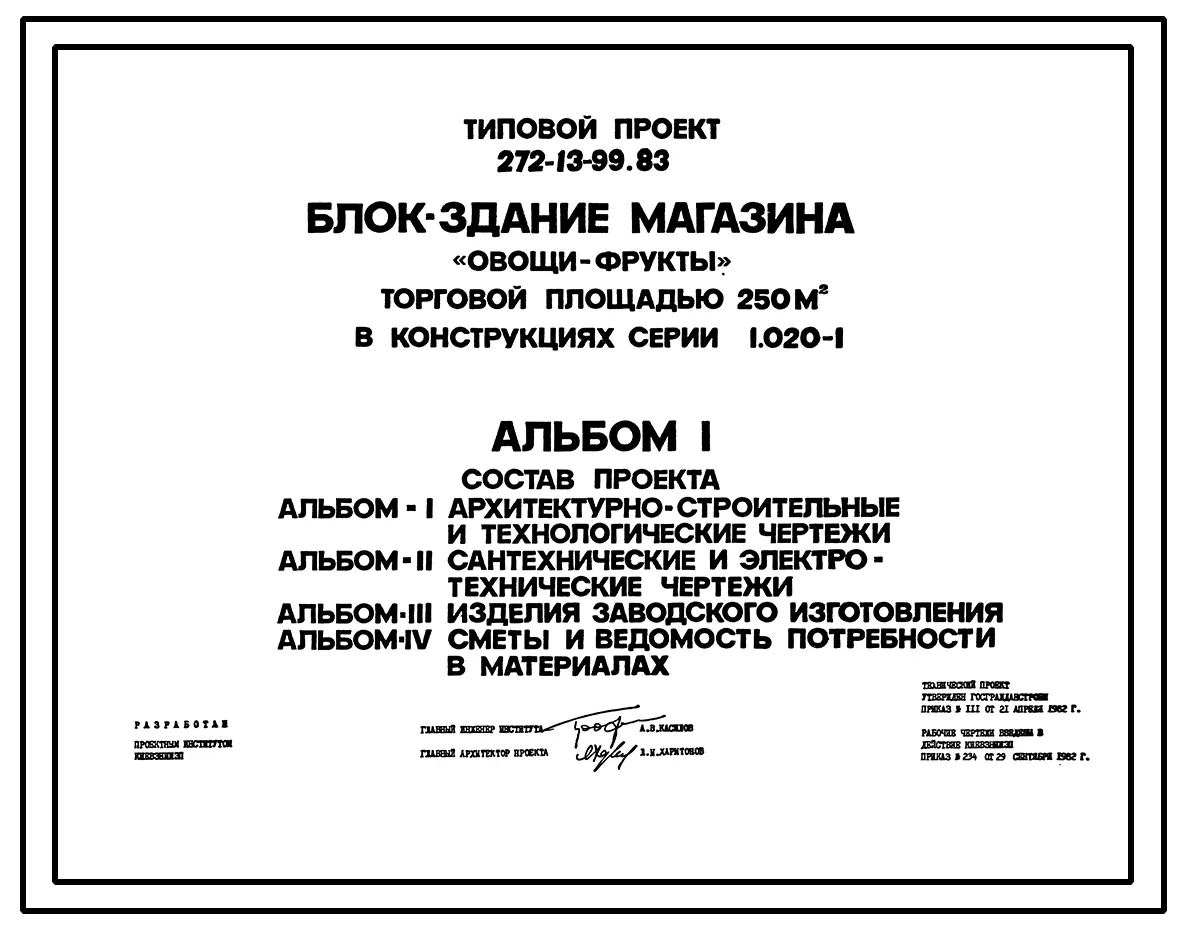

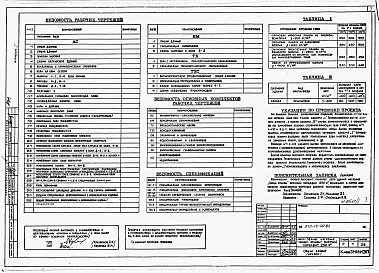

Альбом 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

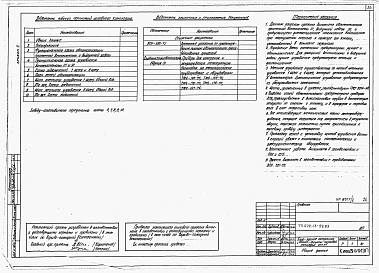

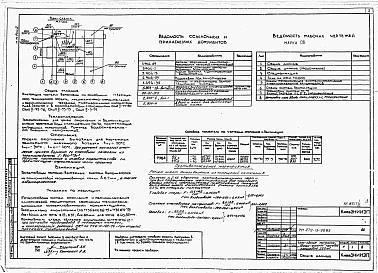

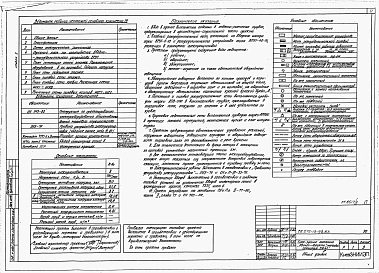

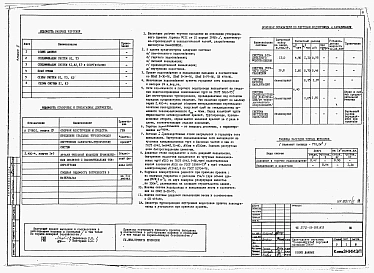

Альбом 2
Санитарно-технические и электротехнические чертежи
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:
4 картинка альбома:     Alt для картинки:

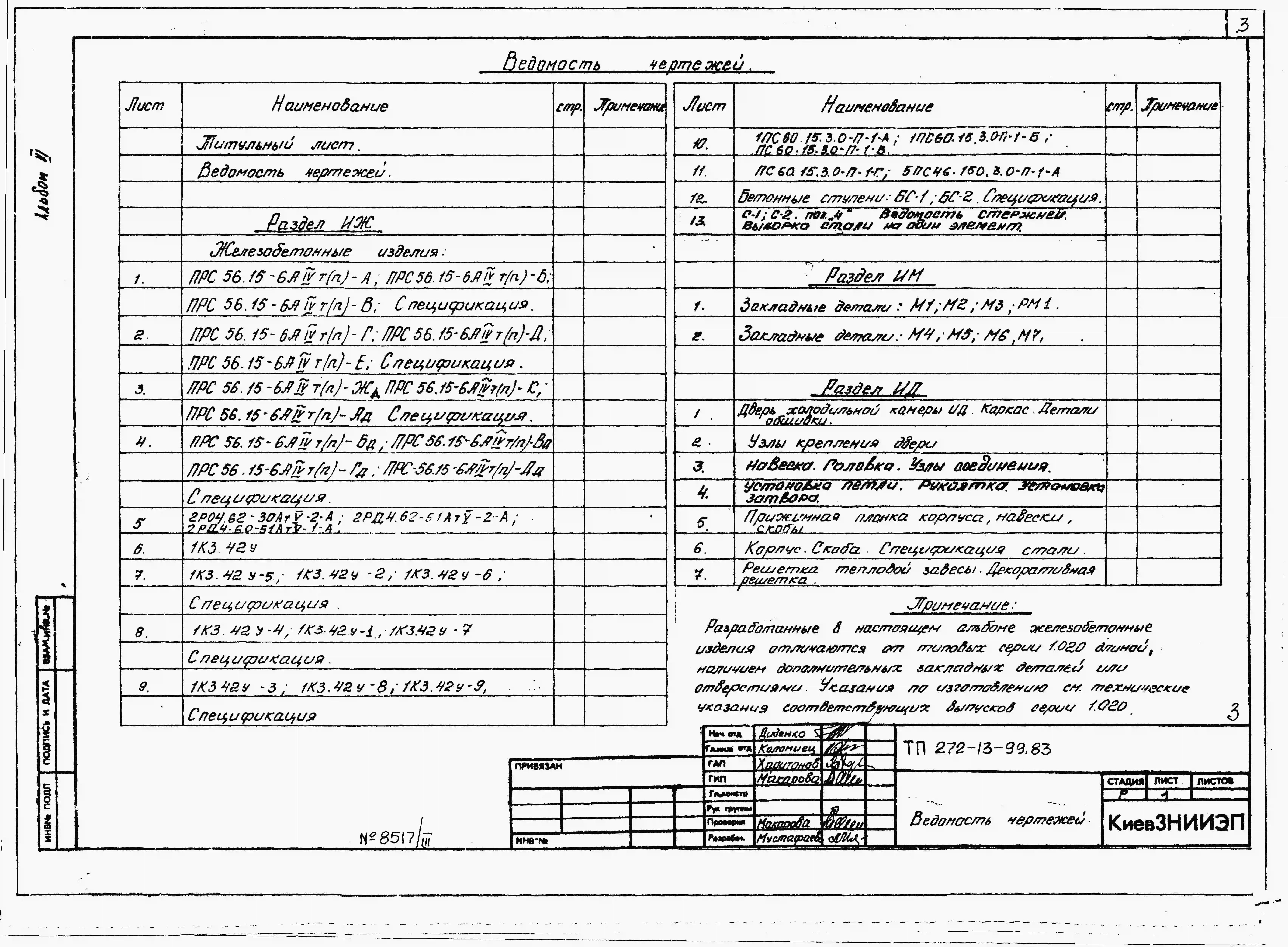

Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ.

Торговый зал – 250,00 м2.

Разгрузочная платформа – 25,50 м2.

Кладовая овощей и фруктов – 133,40 м2.

Охлаждаемая камера овощей – 28,90 м2.

Охлаждаемая камера фруктов – 32,10 м2.

Подготовка и продаже овощей и фруктов – 22,00 м2.

Холл – 26,1 м2.

Помещение для хранения тары и обменного фонда контейнеров – 21,60 м2.

Помещение для хранения упаковочных материалов и инвентаря – 4,40 м2.

Моечная – 9,00 м2.

Бельевая – 7,30 м2.

Помещение для хранения уборочного инвентаря – 4,80 м2.

Камера пищевых отходов – 5,30 м2.

Помещение для приема стеклотары – 18,30 м2.

Кабинет директора – 13,50 м2.

Комната персонала – 10,50 м2.

Мужской гардероб – 4,80 м2.

Женский гардероб с душевой – 8,80 м2.

Гардероб уличной одежды – 9,10 м2.

Санузлы с умывальниками – 7,40 м2.

Венткамера – 34,60 м2.

Теплопункт – 17,00 м2.

Электрощитовая – 12,90 м2.

Машинное отделение – 24,90 м2.

Коридоры – 43,50 м2.

Тамбуры – 22,20 м2.

Машинное отделение камеры отходов – 3,40 м2.

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ.

Фундаменты – сборные железобетонные по серии 1.020-1, вып.1-1. Типоразмеров – 2, бетонные блоки – ГОСТ 13579-78. Типоразмеров – 11.

Колонны – сборные железобетонные по серии 1.020-1, вып2-1. Типоразмеров – 1.

Ригели – сборные железобетонные по серии 1.020-1, вып.3-5. Типоразмеров – 4.

Покрытие – круглопустотные и ребристые сборные железобетонные плиты по серии 1.041-1, вып.1,4. Типоразмеров – 5.

Стены – сборные самонесущие панели из легких бетонов толщиной 300мм по серии 1.020-1, вып.5-2. Типоразмеров – 10.

Отдельные участки стен – эффективный кирпич.

Перегородки – кирпичные и гипсобетонные панели по серии 1.231-1, вып.1. типоразмеров – 17.

Кровля – рулонная из 4-х слоев гидроизола марки ГИ-Г /ГОСТ 7415-74*/ на битумной мастике.

Полы – линолеум, керамические плитки, мозаичное покрытие по серии 2.244-1, вып.4.

Окна – по ГОСТ 11214-78 с раздельными переплетами. Типоразмеров – 1.

Витражи – из алюминиевых сплавов по серии 1.236.1-7, вып.3,4. Типоразмеров – 1.

Двери внутренние – по серии 1.136-10. Типоразмеров – 5.

Двери индивидуальные. Типоразмеров – 1.

Двери наружные – по серии 1.136-11. Типоразмеров – 4.

Наибольшая масса монтажного элемента /панель перекрытия/ - 5,0т.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.

Водопровод – хозяйственно-питьевой от городской сети. Напор на вводе Н=24,0м.

Канализация – хозяйственно-бытовая в городскую сеть.

Водосток – внутренний с выпуском в сторону осей «2» и «Д».

Отопление – центральное водяное от внешнего источника. Параметры теплоносителя 150-700С.

Вентиляция – приточно-вытяжная с механическим побуждением и естественно-вытяжная.

Горячее водоснабжение – от внешней сети. Напор на вводе Н=19м.

Электроснабжение – от внешней сети напряжением 380/220В.

Слаботочное устройство – радиофикация, телефонизация, пожарная сигнализация.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ.

Расчетный показатель – 1м2 торговой площади. Расчетных единиц -250.
