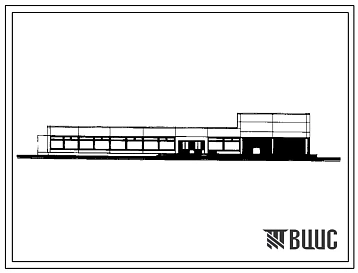

Типовой проект 272-13-91. Блок-здание универсама торговой площадью 650 кв. м.

Общие данные

Номер проекта

272-13-91.

Наименование проекта

Блок-здание универсама торговой площадью 650 кв. м.

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

  • ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.
Продажа паспорта проекта -360 рублей /паспорт
Продажа чертежей по листам - от 250 рублей/лист
Продажа чертежей по Альбомам - от 3000 рублей/альбом
Состав проекта
Номер альбома
Наименование
Состав альбома
Альбом 0
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

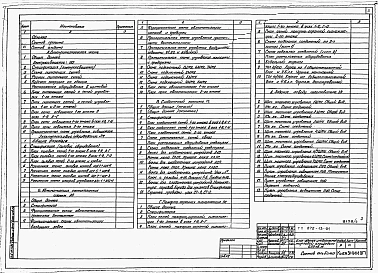

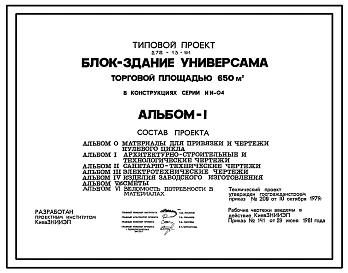

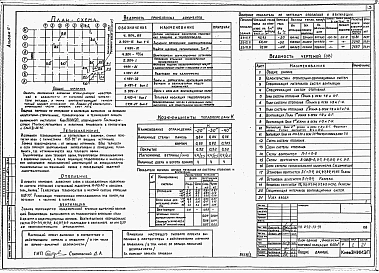

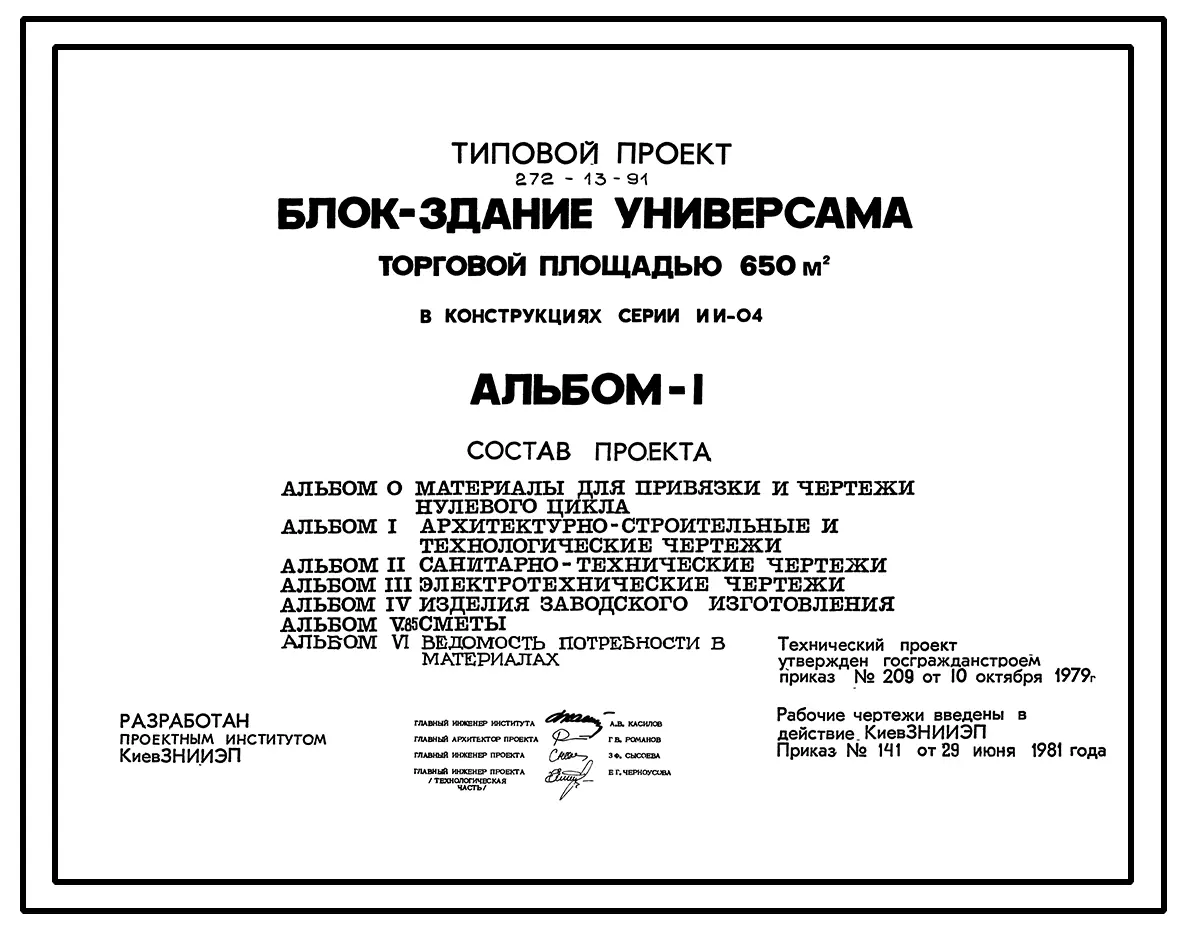

Альбом 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

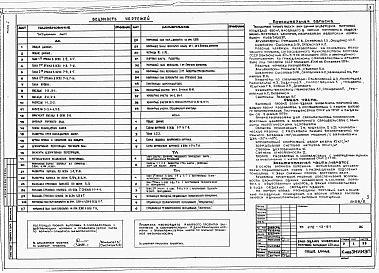

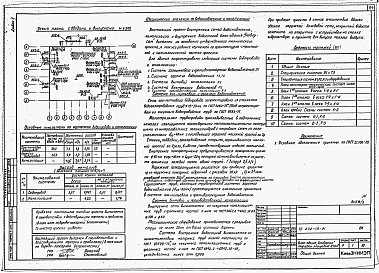

Альбом 2
Санитарно-технические чертежи
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

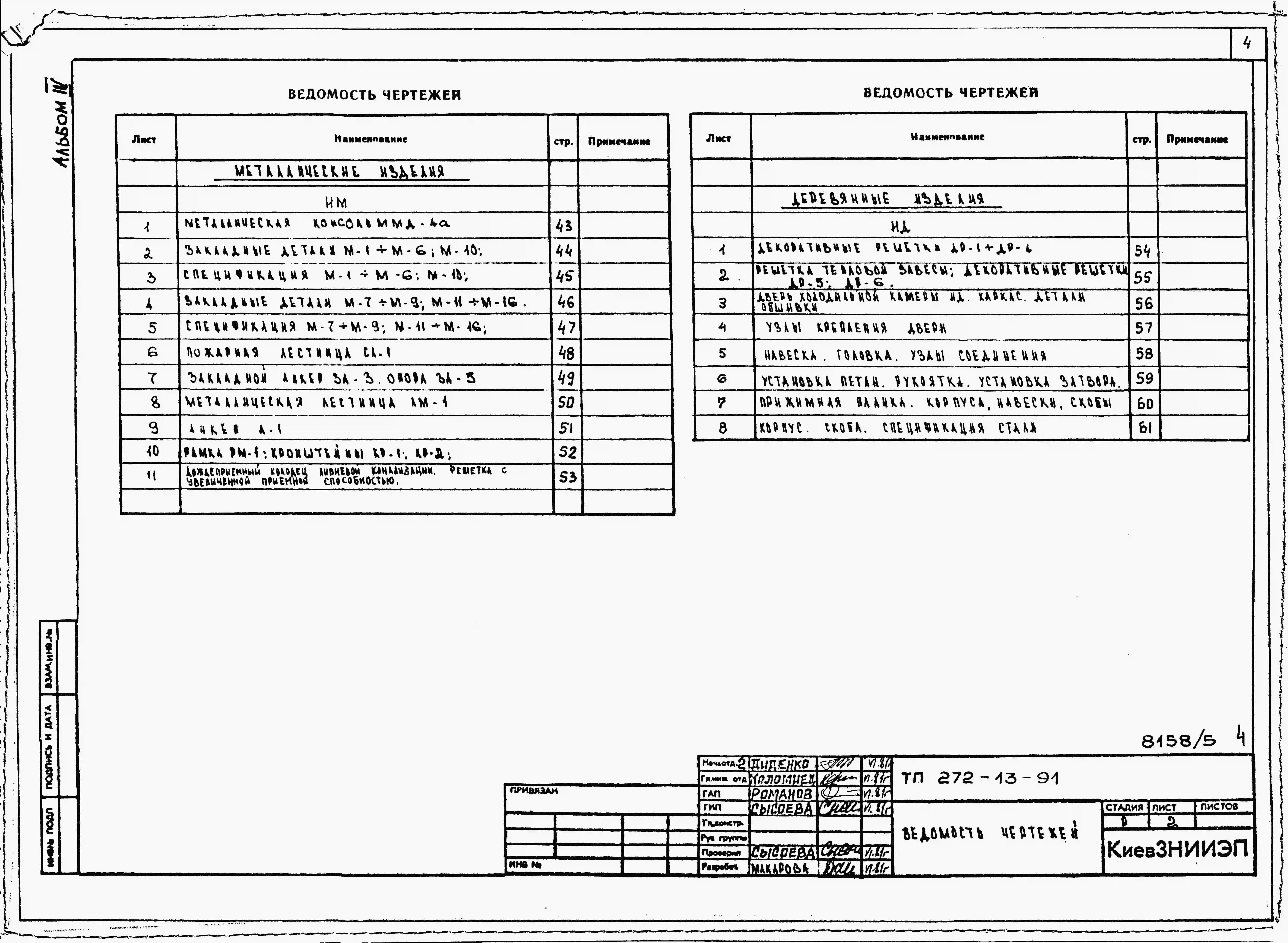

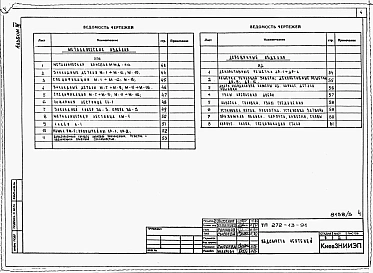

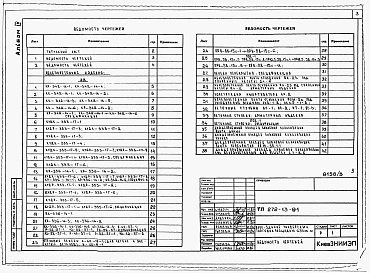

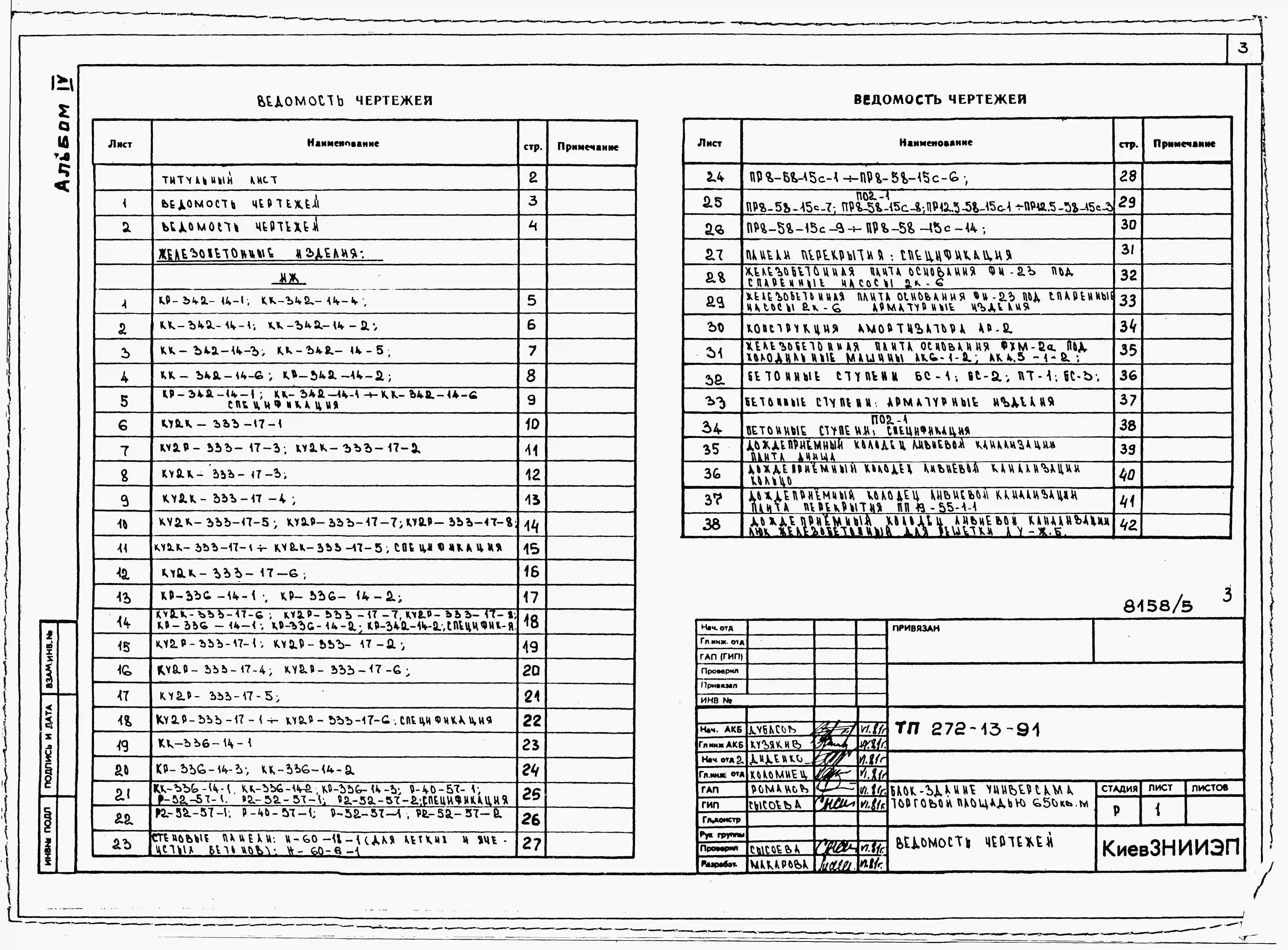

Альбом 4
Изделия заводского изготовления
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

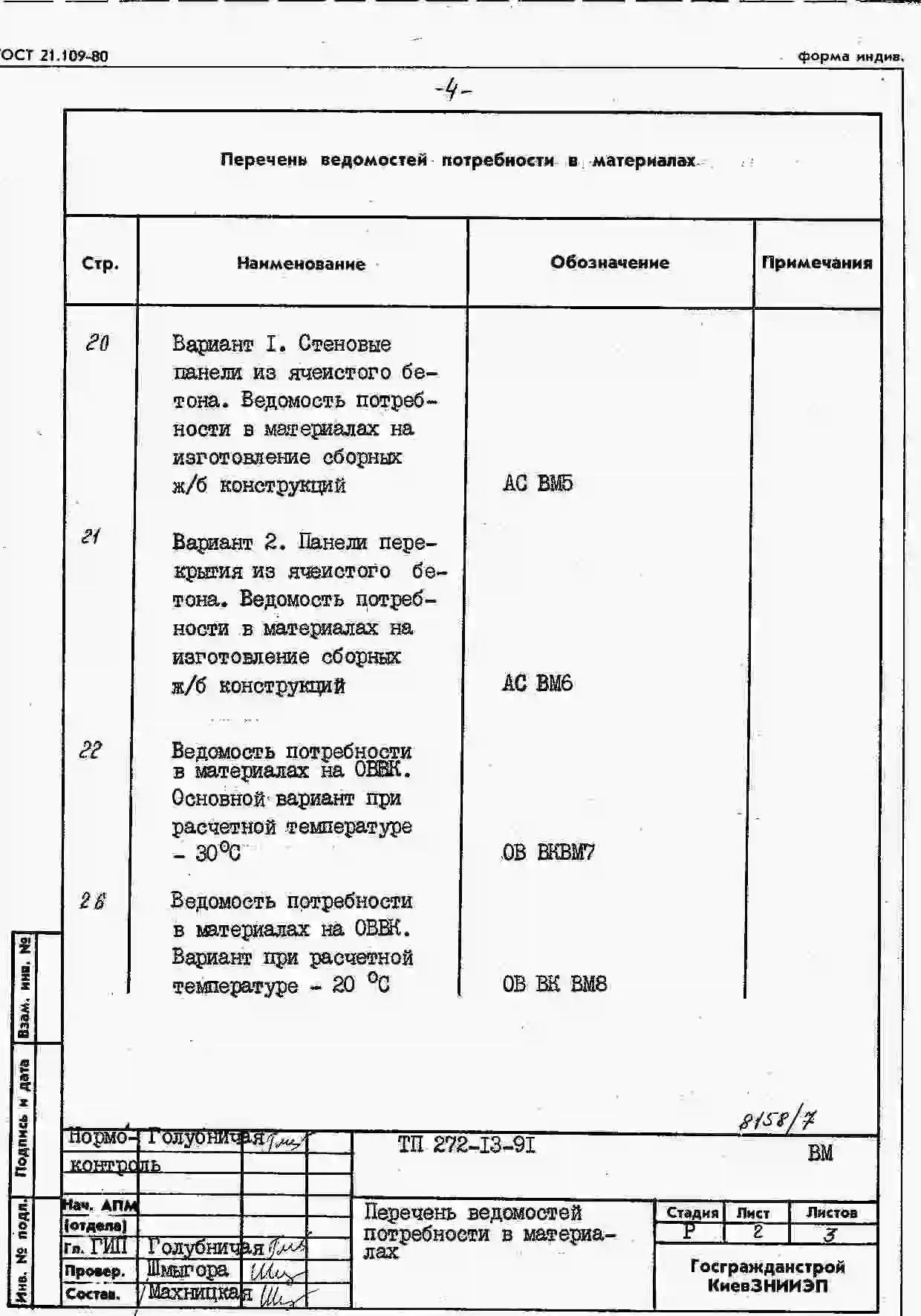

Альбом 6
Ведомости потребности в материалах
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ.

1 этаж.

Торговый зал – 524,00м2.

Зал приема заказов – 35,52 м2.

Зал кафетерия – 35,52 м2.

Кладовая кафетерия – 9,50 м2.

Экспедиция – 7,48 м2.

Пункт приема посуды – 45,80 м2.

Комплектовочная отделка заказов – 24,81 м2.

Ночной завоз хлеба – 12,00 м2.

Кладовая хлеба – 14,12 м2.

Кладовая кондизделий. Фасовочная – 5,13 м2.

Ночной завоз молока. Кладовая молока – 17,19 м2.

Охлаждаемая камера молока – 13,72 м2.

Кладовая бакалеи – 32,23 м2.

Моечная – 10,17 м2.

Помещение для хранения уборочного инвентаря – 3,54 м2.

Охлаждаемая камера гастрономии – 15,05 м2.

Кладовая гастрономии – 9,36 м2.

Помещение для подготовки к продаже молочно-жировых продуктов и гастрономии – 28,10 м2.

Машинное отделение охлаждаемых камер – 57,60 м2.

Кладовая напитков – 7,63 м2.

Охлаждаемая камера напитков – 8,66 м2.

Охлаждаемая камера мяса – 13,50 м2.

Разрубочная – 14,58 м2.

Помещение для подготовки мяса и птицы к продаже – 19,00 м2.

Охлаждаемая камера рыбы – 12,06 м2.

Помещение для подготовки к продаже рыбы и сельди – 18,70 м2.

Кладовая рыбы – 8,63 м2.

Охлаждаемая камера овощей и фруктов – 15,60 м2.

Кладовая овощей и фруктов – 47,95 м2.

Камера мусора – 10,36 м2.

Мастерская ремонта оборудования и инвентаря – 18,60 м2.

Кладовая непродовольственных товаров – 97,60 м2.

Помещение для хранения тары и обменного фонда контейнеров – 78,62 м2.

Электрощитовая – 16,05 м2.

Санузлы – 14,30 м2.

Гардеробы – 44,69 м2.

Помещение личной гигиены женщин – 8,95 м2.

Теплопункт – 53,90 м2.

Помещение для хранения упаковочных материалов и инвентаря – 12,31 м2.

Разгрузочная рампа – 91,55 м2.

Летнее кафе-мороженное.

Помещение тепловой завесы – 7,64 м2.

Бельевая – 8,79 м2.

Гардероб верхней одежды – 7,94 м2.

Кладовая отдела вино-водочных изделий – 19,72 м2.

Отдел вино-водочных изделий – 36,00 м2.

Коридор – 214,94 м2.

Душевые – 6,08 м2.

2 этаж.

Пожарный пост – 9,55 м2.

Градирня – 38,07 м2.

Машинное отделение лифта – 2,86 м2.

Холл – 9,71 м2.

Красный уголок – 25,92 м2.

Радиоузел – 9,55 м2.

Кабинет директора – 9,78 м2.

Подсобное помещение буфета – 21,49 м2.

Моечная буфета – 7,39 м2.

Буфет для персонала. Зал с раздаточной – 37,39 м2.

Венткамера – 129,47 м2.

Контора – 39,60 м2.

Санузлы – 12,84 м2.

Кладовая уборочного инвентаря – 7,01 м2.

Главная касса – 9,77 м2.

Коридор – 49,36 м2.

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ.

Фундаменты – сборные железобетонные по серии ИИ-04-1, вып.6. типоразмеров – 3. Под кирпичные стены – ленточные сборные по ГОСТ 13579-78. Типоразмеров – 6.

Колонны – сборные железобетонные по серии ИИ-04-2, вып.7,8,9,21. Типоразмеров – 4.

Ригели – сборные железобетонные по серии ИИ-04-3, в.4, ч.1. типоразмеров – 8.

Перекрытия (и покрытия) – железобетонные многопустотные панели по серии ИИ-04-4, вып.19,20. Типоразмеров – 6. Вариант – легкобетонные панели по серии ИИ-04-4, вып.21,22. Типоразмеров – 6.

Стены наружные – сборные керамзитобетонные навесные панели по серии ИИ-04-5, вып.6. типоразмеров – 19. Вариант – панели из ячеистых бетонов серии ИИ-04-5, вып.8. типоразмеров – 19.

Перегородки – кирпичные и гипсобетонные панели по серии 1.231-1, вып.1,.2. типоразмеров – 34.

Кровля – рулонная четырехслойная, утеплитель – пенобетон ∂=400кг/м2.

Лестницы – сборные железобетонные по серии ИИ-04-7, вып.1. типоразмеров – 2.

Полы – паркет, керамическая плитка, линолеум, бетонные по серии 2.244-1, вып.4.

Окна по ГОСТ 11214-78. Типоразмеров – 6.

Двери по ГОСТ 6629-74. Типоразмеров – 7, ГОСТ 20-3-78. Типоразмеров – 5.

Наибольшая масса монтажного элемента (фундамент) – 5,49т.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.

Водопровод – хозяйственно-питьевой от городской сети. Напор на вводе Н=24,0м.

Канализация – хозяйственная в городскую сеть. Ливнестоки – в городскую сеть.

Отопление – центральное, водяное от городских сетей. Параметры теплоносителя Т=150-700С.

Горячее водоснабжение – от внешней сети. Напор на вводе – 24,0м.

Вентиляция – приточно-вытяжная с механическим побуждением.

Электроснабжение – от городских сетей напряжением 380/220В.

Устройства связи – радиофикация, телефонизация, электрочасофикация.

Грузовой лифт грузоподъемностью 100кг.
