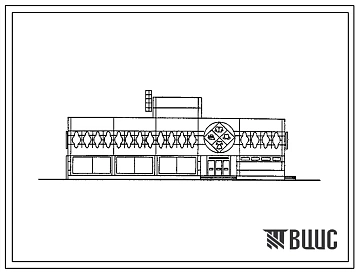

Типовой проект 272-12-90с.87. Унифицированное здание магазина "Одежда", тип "Б" торговой площадью 1000 кв. м. (в конструкциях 1.020.1-2с).

Общие данные

Номер проекта

272-12-90с.87.

Наименование проекта

Унифицированное здание магазина "Одежда", тип "Б" торговой площадью 1000 кв. м. (в конструкциях 1.020.1-2с).

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

  • ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.
Продажа паспорта проекта -360 рублей /паспорт
Продажа чертежей по листам - от 250 рублей/лист
Продажа чертежей по Альбомам - от 3000 рублей/альбом
Состав проекта
Номер альбома
Наименование
Состав альбома

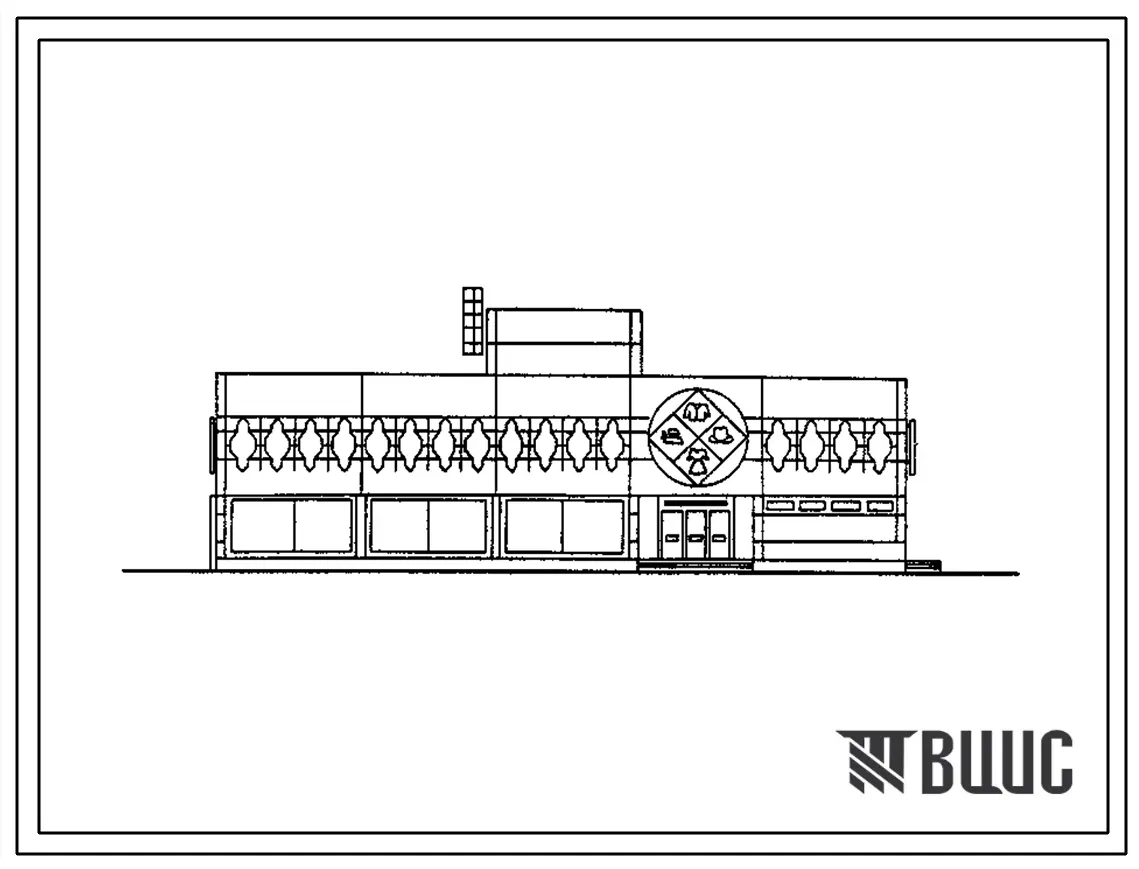

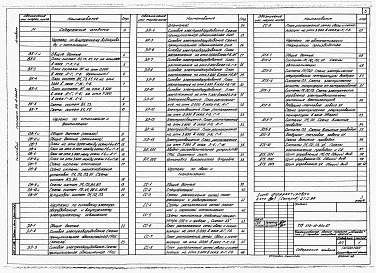

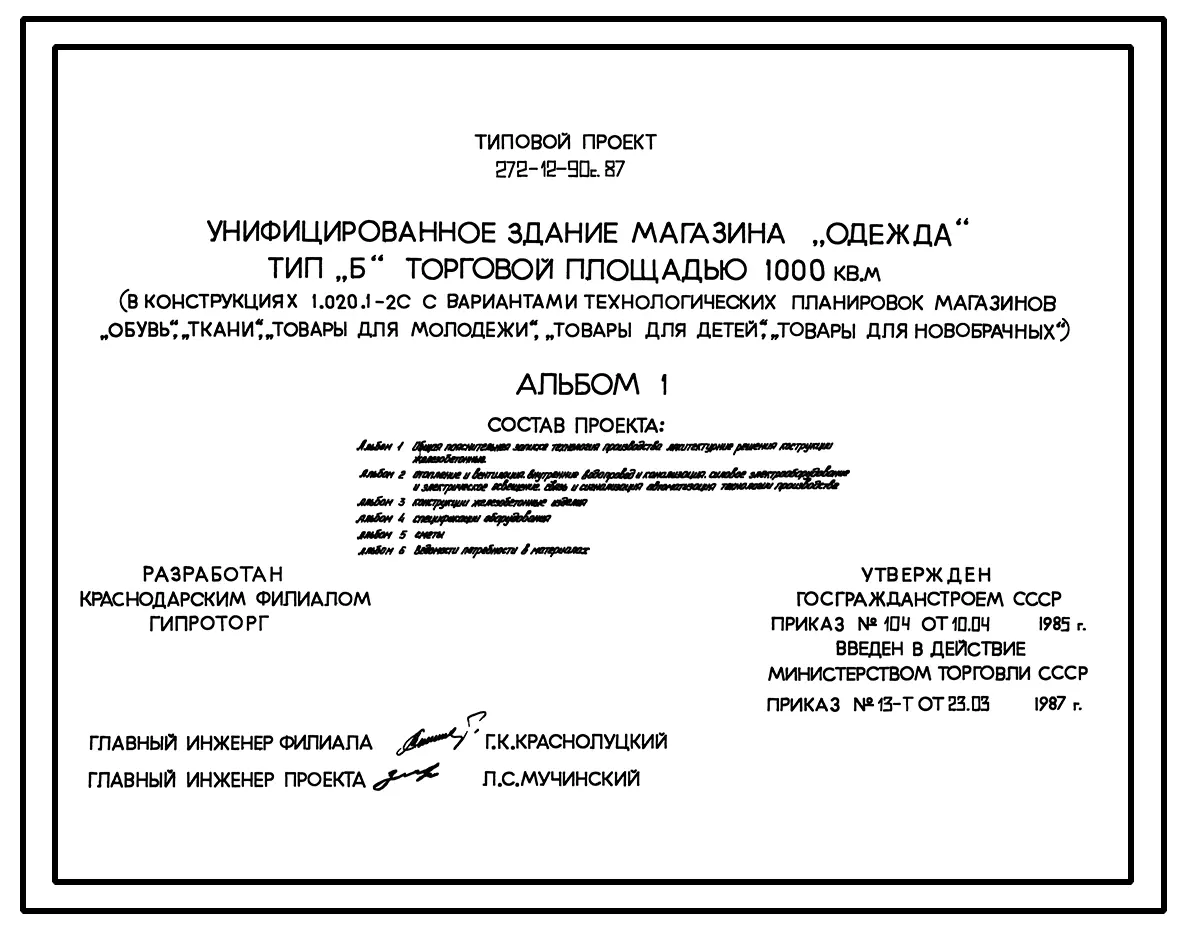

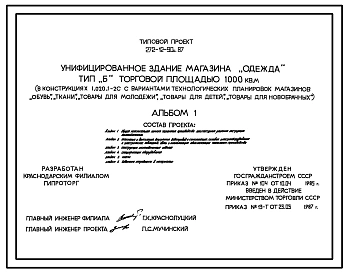

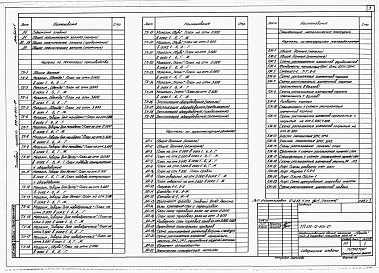

Альбом 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

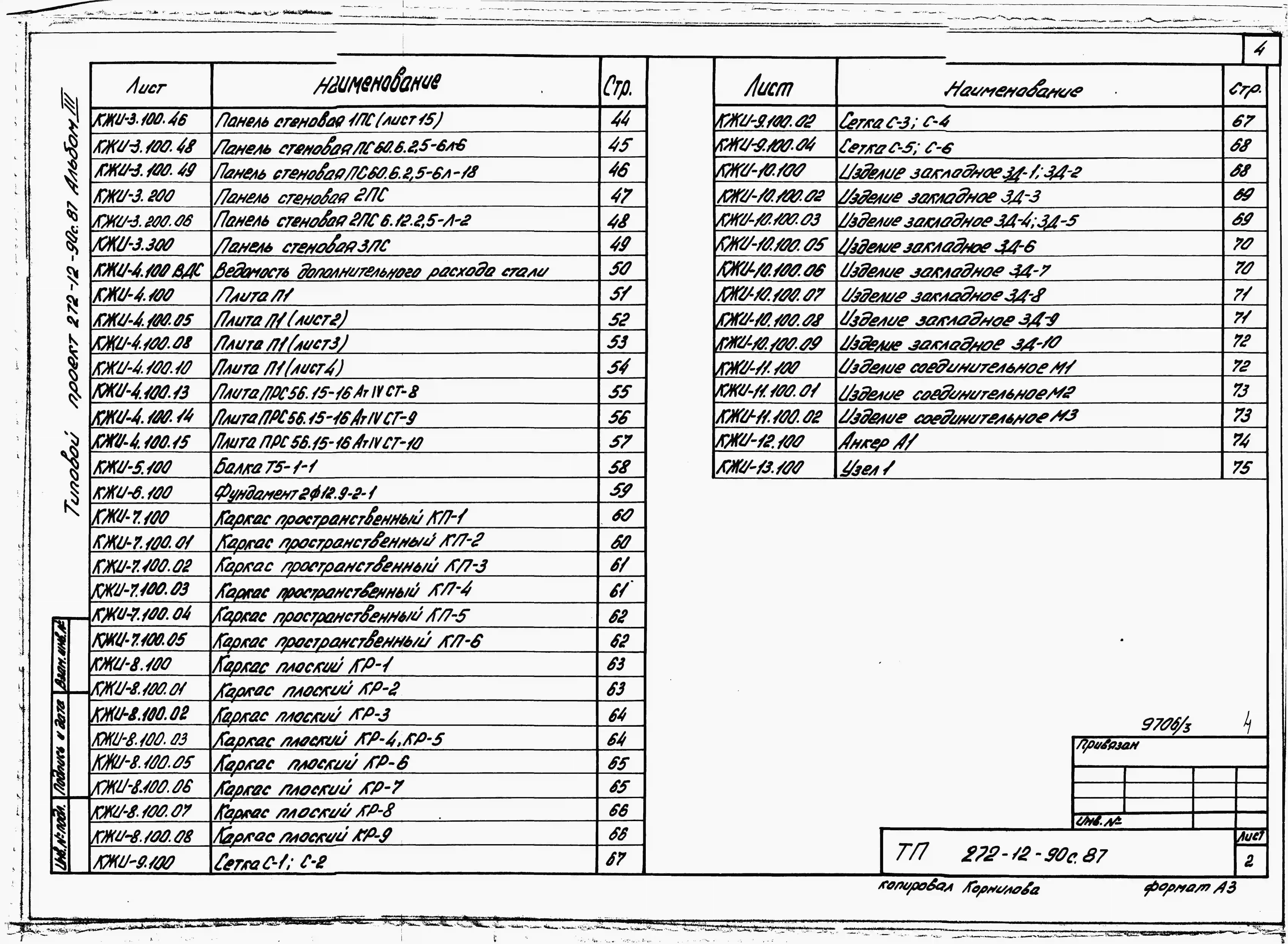

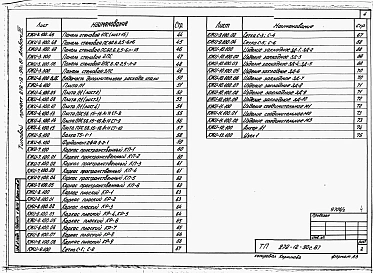

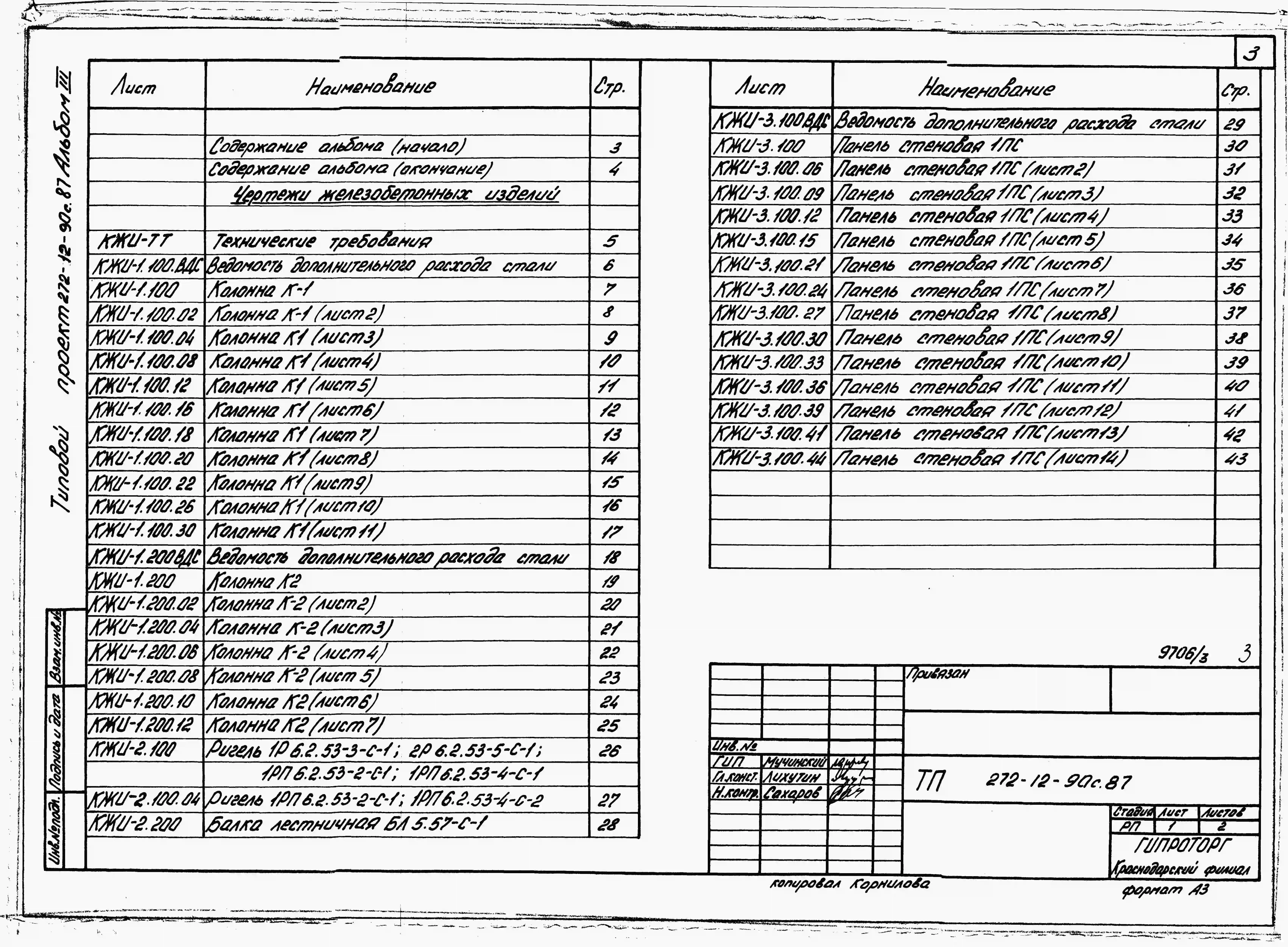

Альбом 3
Конструкции железобетонные. Изделия.
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

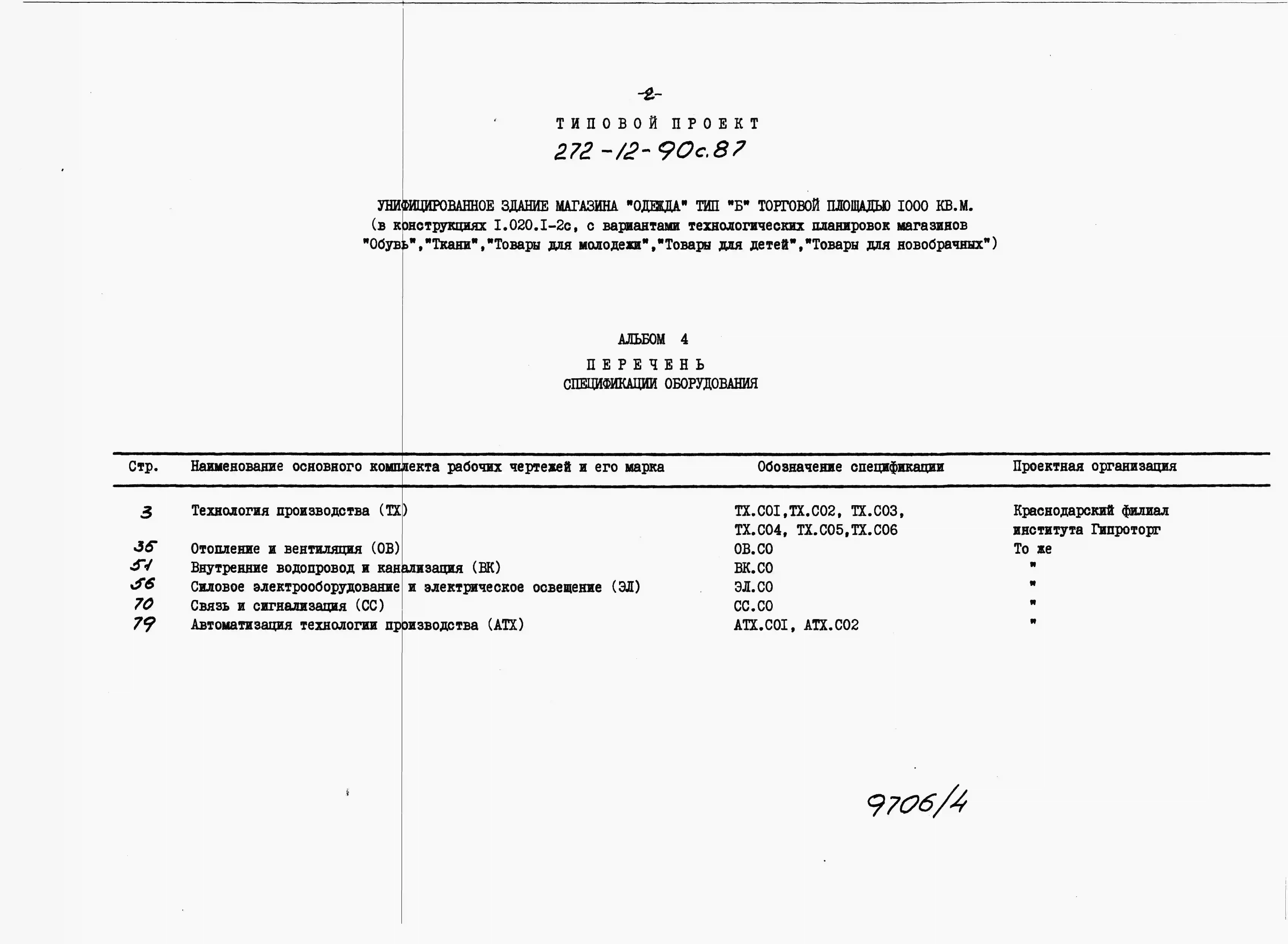

Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

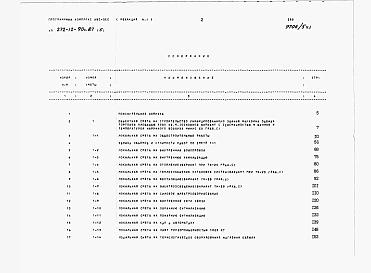

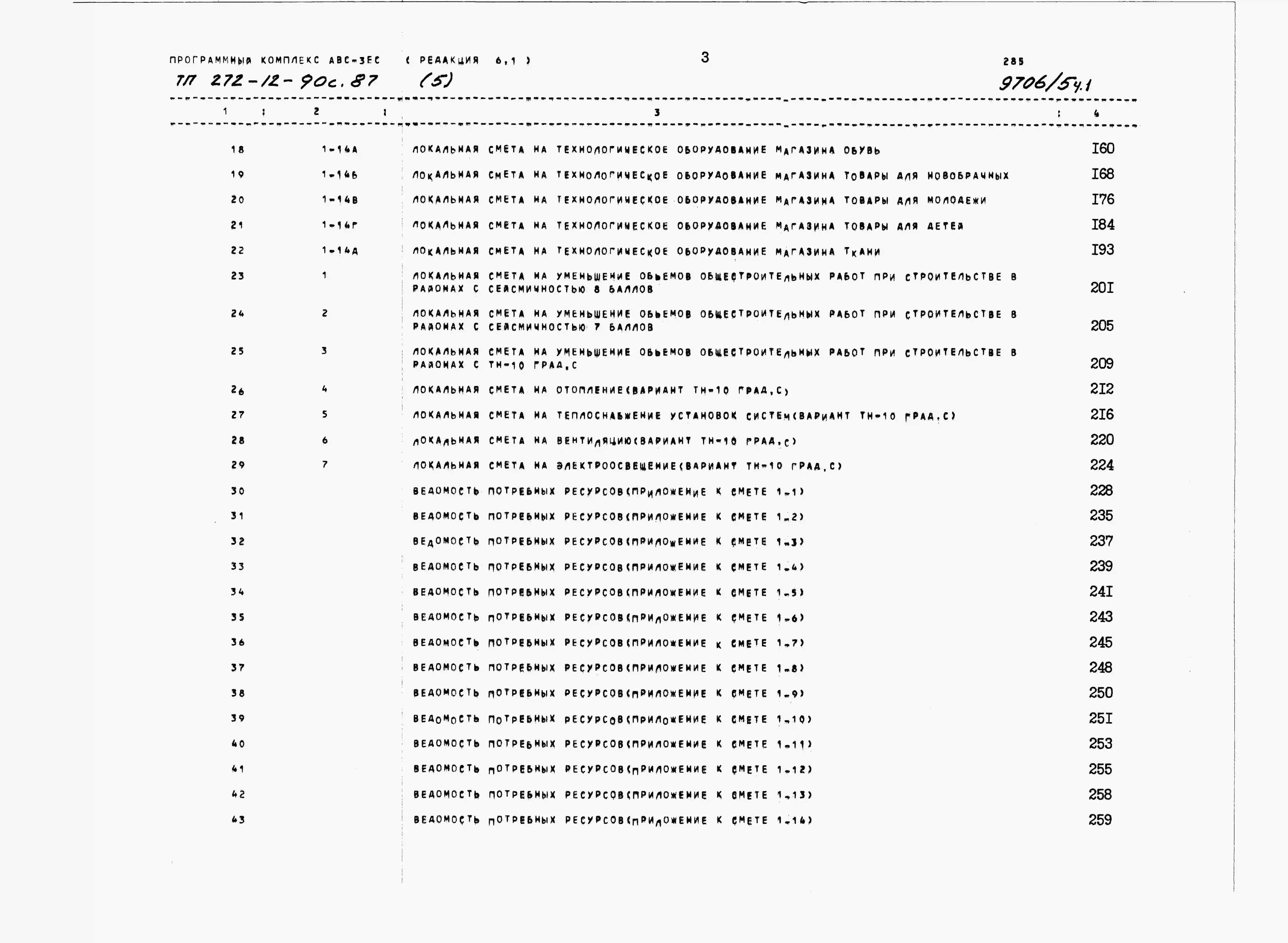

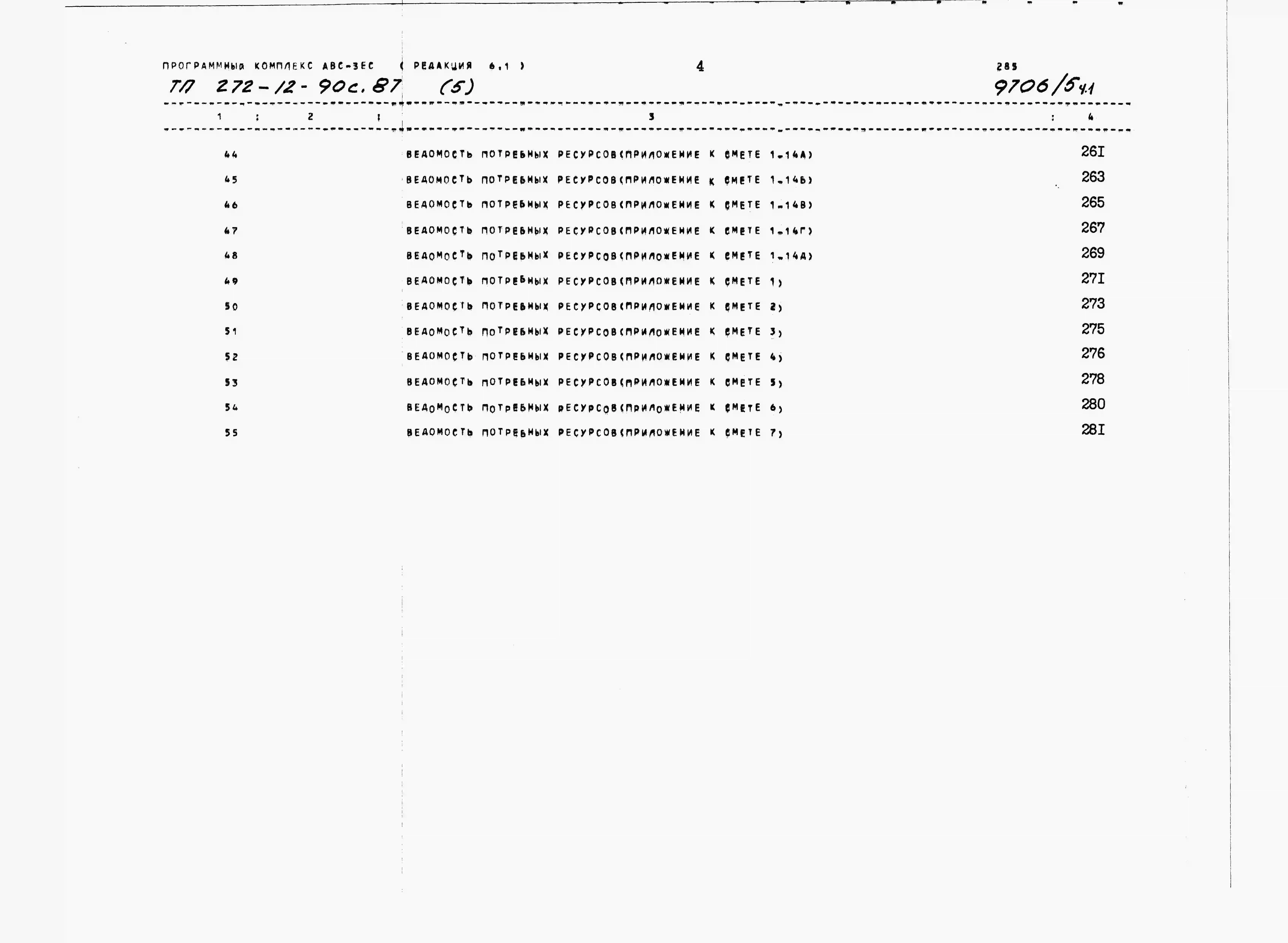

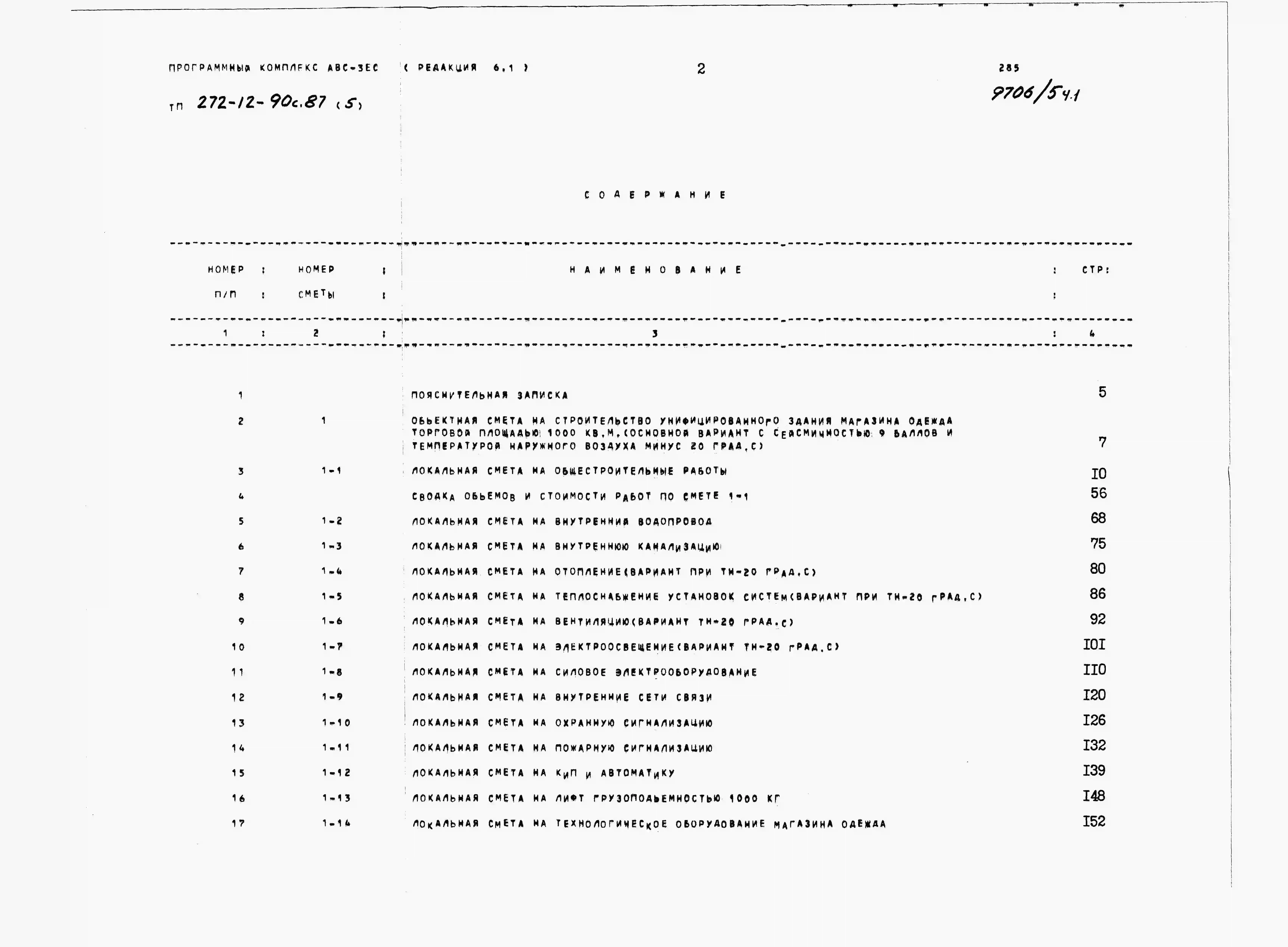

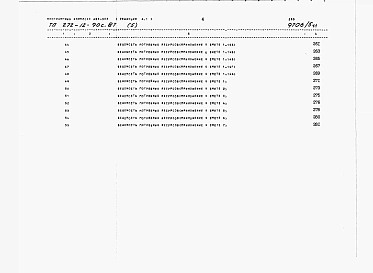

Альбом 5
Сметы.
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:

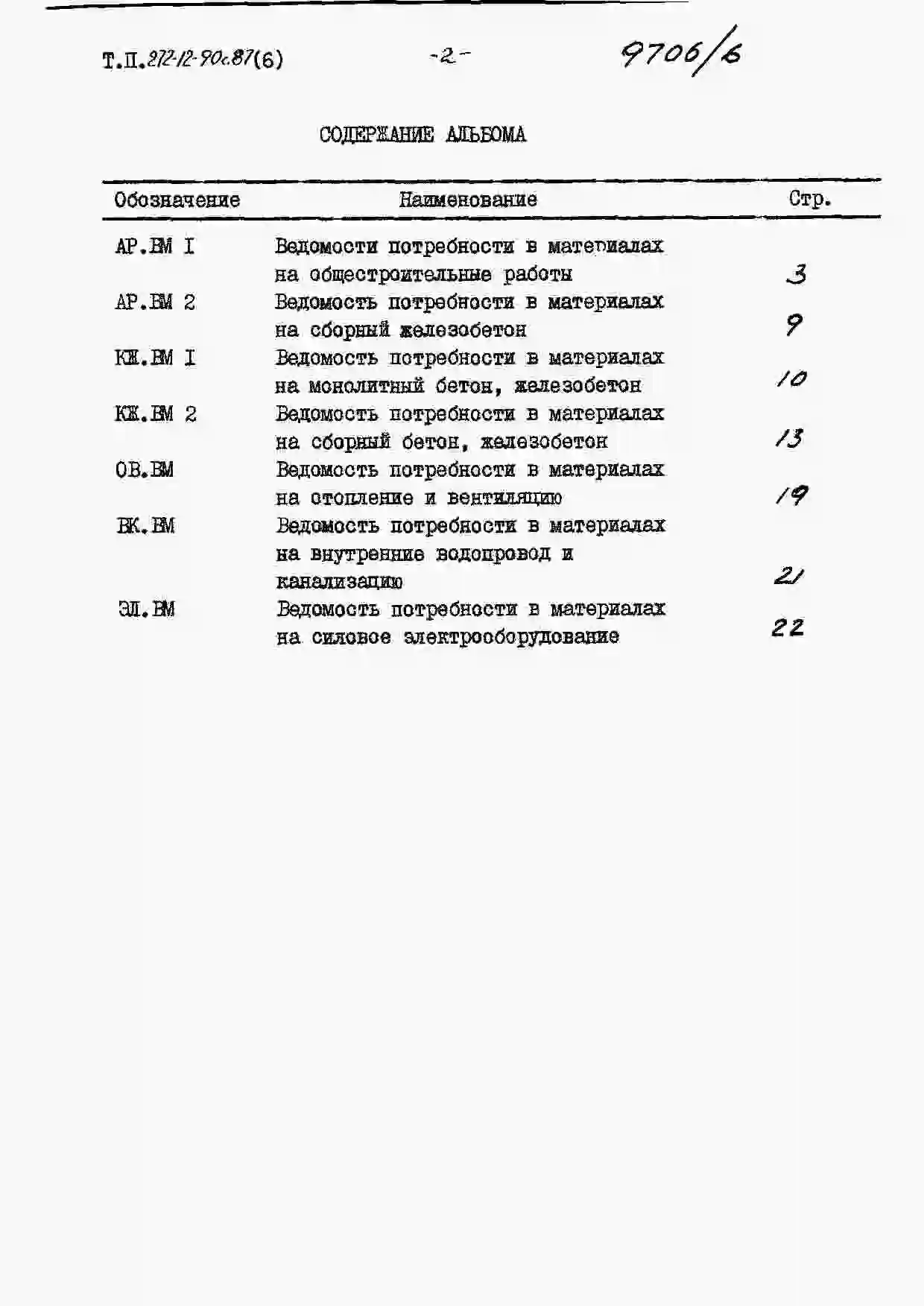

Альбом 6
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ.

Торговые залы – 1000,00м2.

Тамбур торгового зала – 7,65 м2.

Витрина – 27,44 м2.

Помещение тепловой завесы – 11,61 м2.

Кладовая белья – 40,03 м2.

Помещение для хранения тары и обменного фонда контейнеров – 56,87 м2.

Кладовая одежды – 357,02 м2.

Помещение для хранения упаковочных материалов инвентаря – 11,08 м2.

Камера для мусора – 5,90 м2.

Приемочная – 17,22 м2.

Разгрузочная площадка – 35,46 м2.

Кладовая галантереи – 13,07 м2.

Электрощитовая – 5,91 м2.

Помещение пожарно-сторожевой охраны – 4,88 м2.

Гардеробная – 34,06 м2.

Кабина для переодевания – 1,35 м2.

Душевая – 1,62 м2.

Мастерская мелкого ремонта оборудования и инвентаря – 18,88 м2.

Тепловой пункт – 12,44 м2.

Гладильная – 13,03 м2.

Помещение личной гигиены женщин – 4,06 м2.

Санузлы – 9,55 м2.

Помещение для хранения уборочного инвентаря, моющих и дезинфицирующих средств – 6,64 м2.

Коридоры – 230,29 м2.

Тамбур – 2,25 м2.

Мастерская подгонки готового платья – 10,25 м2.

Кладовая головных уборов и чулочно-носочных изделий – 27,47 м2.

Рекламно-декорационная мастерская – 14,62 м2.

Конторские помещения – 21,23 м2.

Кабинет директора – 18,04м

Комната персонала – 35,95 м2.

Машинное помещение лифта – 26,70 м2.

Венткамеры – 86,00 м2.

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ.

Фундаменты - сборные железобетонные по се­рии 1.020-1/83,вып.1-1,из бетонных бло­ков по ГОСТ 13579-78,типоразмеров - 7.

Колонны - сборные железобетонные по сериям 1.020.1-2с ,вып.2-7; 1.423-3, вып.0-1, ти­поразмеров - 9.

Ригеля - сборные железобетонные по серии 1.020.1-2с, вып.3-1, типоразмеров - 5.

Балки - сборные железобетонные по серии 3.015-2/82, вып.11-1, типоразмеров - 1.

Перекрытие и покрытие - сборные железобетонные многопустотные плиты по серии 1.041.1-2, вып.1,6, типоразмеров - 5.

Стены - однословные панели из легкого бе­тона по серии 1.030.1-1,вып.1-1, типо­размеров - 12 и кирпичные.

Перегородки - гипсокартонные и кирпичные.

Перемычки - сборные железобетонные по се­рии 1.038.1-1, вып.1, типоразмеров - 6.

Кровля - рулонная четырехслойная, антисептированный рубероид марки РМД-350.

Утеплитель - плитный пенобетон с объем­ным весом 400 кг/м3.

Окна - из алюминиевых сплавов по ГОСТ 25062-81, деревянные по ГОСТ 12506-81 и по серии 1.136.5-16, часть 1, типо­размеров - 5.

Двери - деревянные по сериям 1.136.5-19 и 1.136-10,типоразмеров - 8.

Витражи — из алюминиевых сплавов.

Полы - мозаичные, бетонные, керамическая плитка, линолеум.

Наибольшая масса монтажного элемента (ко­лонна) - 4,75 т.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.

Водопровод - хозяйственно-питьевой, напор на вводе 13 м и противопожарный, напор на вводе 23 м, от наружной сети.

Канализация - бытовая самотечная в наруж­ную сеть.

Отопление - центральное водяное от наруж­ной сети, теплоноситель вода с парамет­рами 150-70°С и воздушное, совмещенное с вентиляцией.

Вентиляция - приточно-вытяжная с механи­ческим и естественным побуждением.

Горячее водоснабжение - от наружной сети.

Электроснабжение - напряжением 380/220 В.

Слаботочные устройства - телефонизация, радиофикация, пожарная и охранная сиг­нализация.

Лифты - грузовые лифты грузоподъемностью 1000 кг.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ.

Сметная документация составлена в ценах, введенных с 01.01.84г. В проекте разработаны варианты технологических планировок магазинов «Обувь», «ткани», «товары для молодежи», «товары для детей», !товары для новобрачных». За расчетный показатель принят 1м2 торговой площади. Расчетных единиц 1000.

Нормативные документы

Номер документа
Наименование
Блоки бетонные для стен подвалов. Технические условия (с Изменением N 1)
Окна деревянные для производственных зданий. Типы, конструкция и размеры
