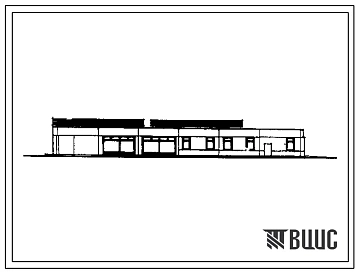

Типовой проект 272-12-78с.86 Унифицированное здание магазина "Хозяйственные товары" торговой площадью 400 кв. м.

Общие данные

Номер проекта

272-12-78с.86

Наименование проекта

Унифицированное здание магазина "Хозяйственные товары" торговой площадью 400 кв. м.

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

  • ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.
Продажа паспорта проекта -360 рублей /паспорт
Продажа чертежей по листам - от 250 рублей/лист
Продажа чертежей по Альбомам - от 3000 рублей/альбом
Состав проекта
Номер альбома
Наименование
Состав альбома

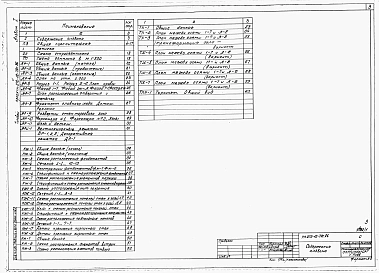

Альбом 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

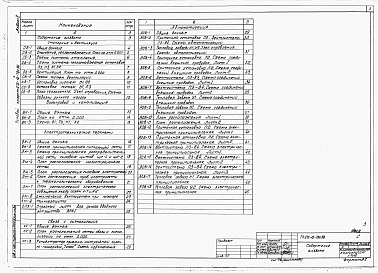

Альбом 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

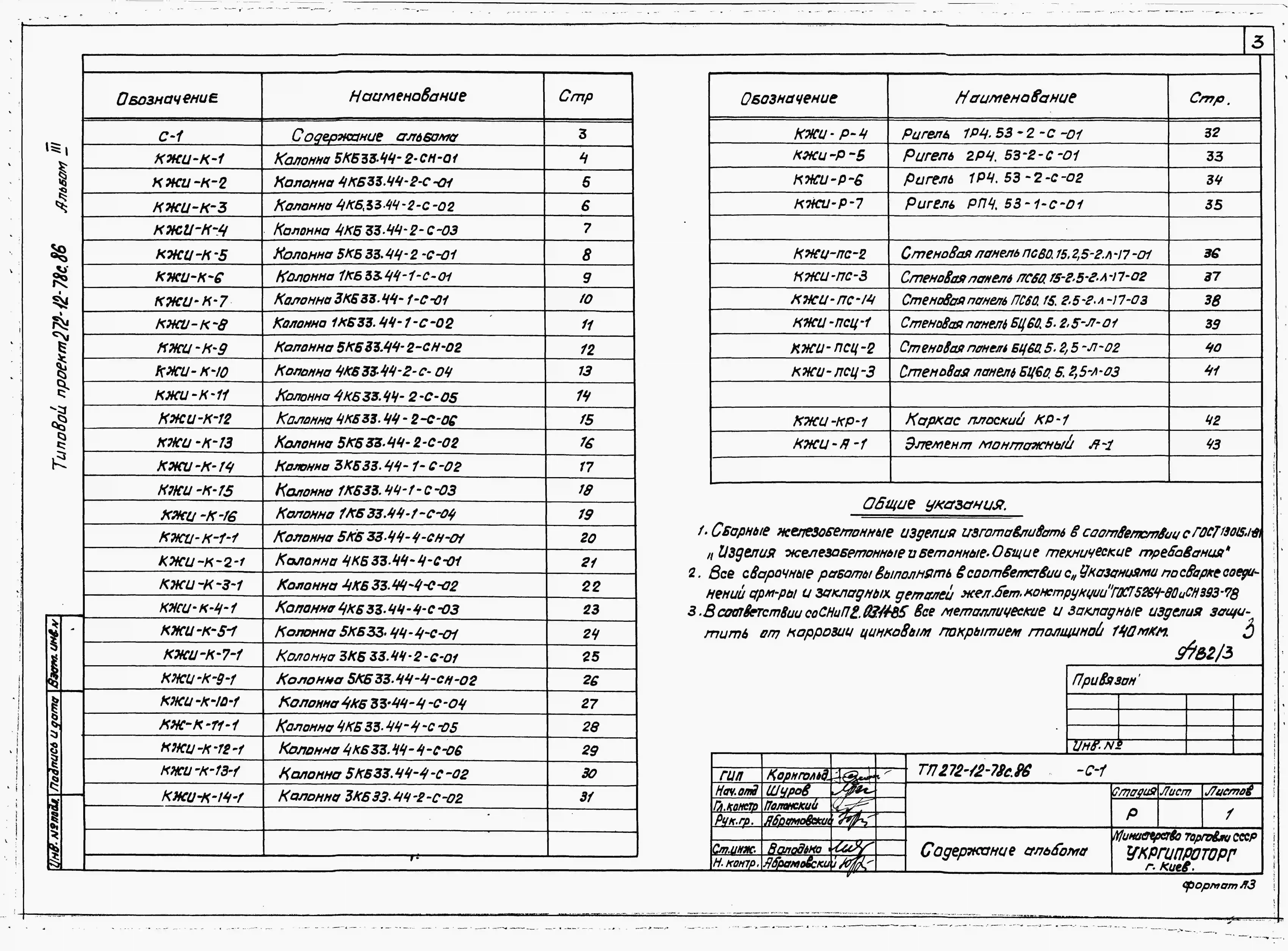

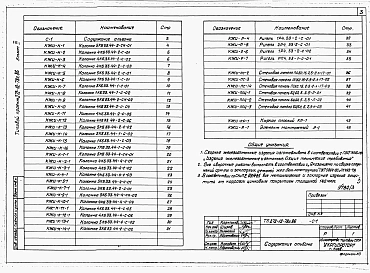

Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

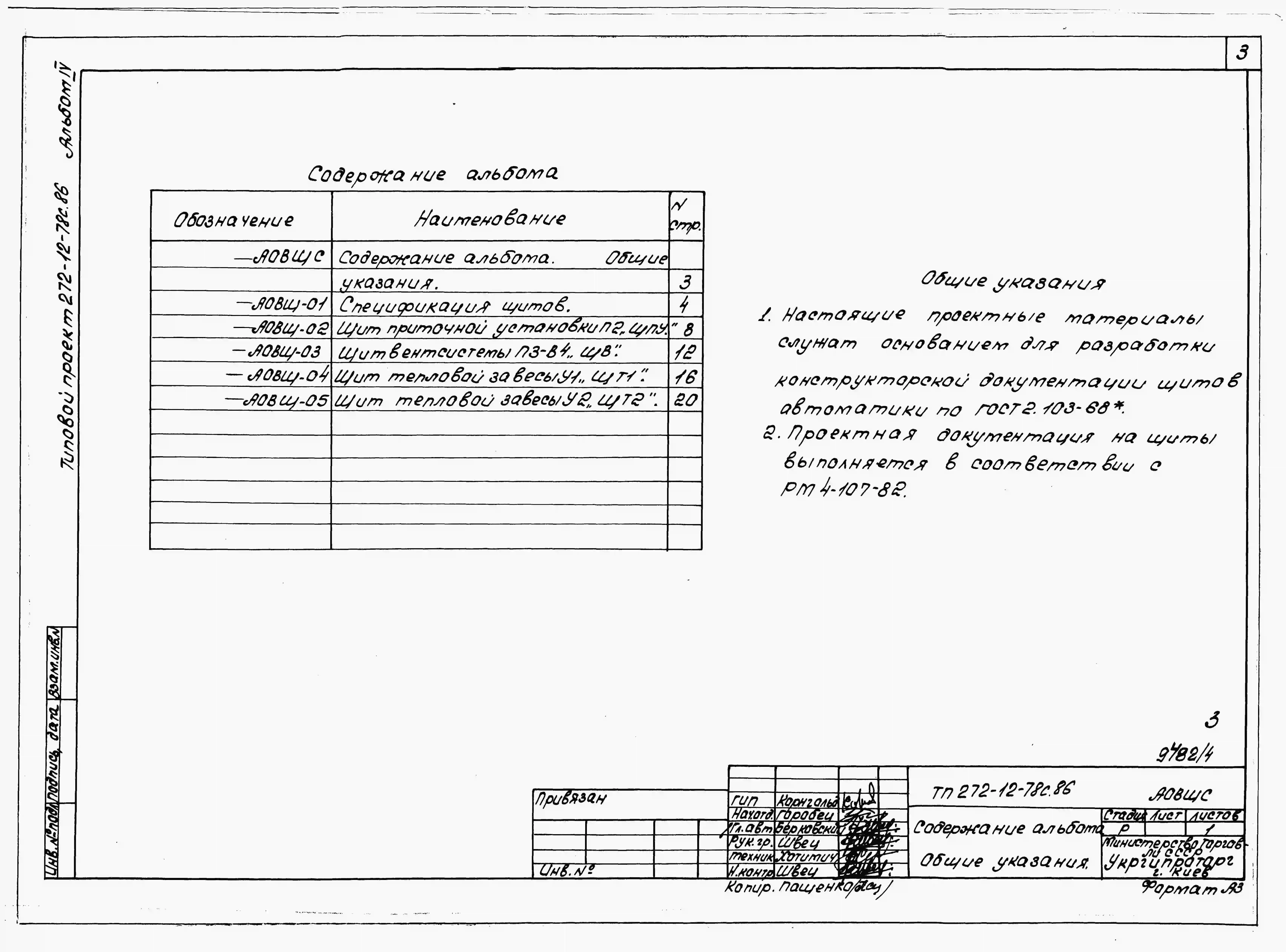

Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

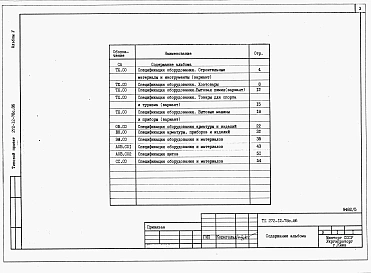

Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

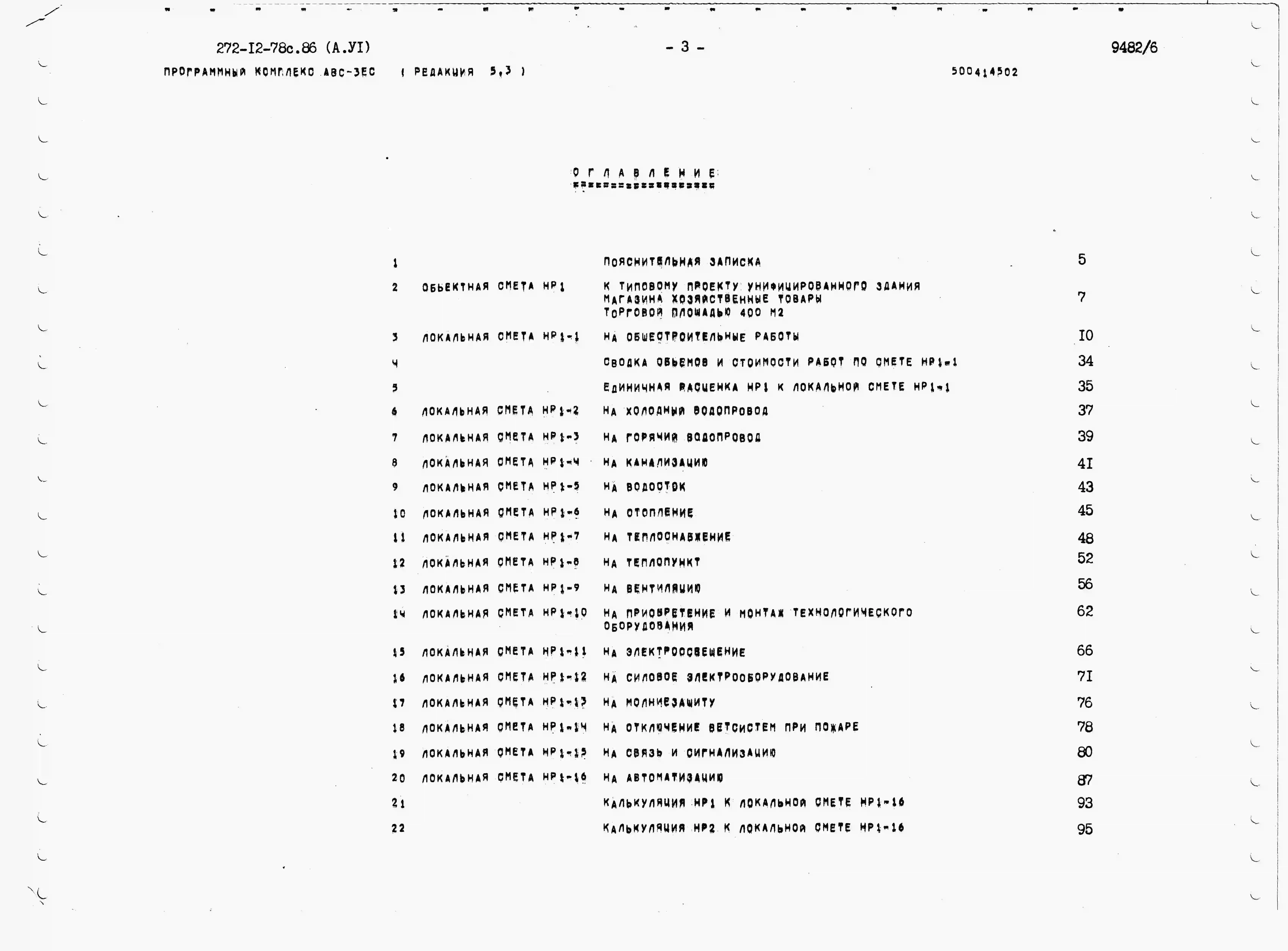

Альбом 6

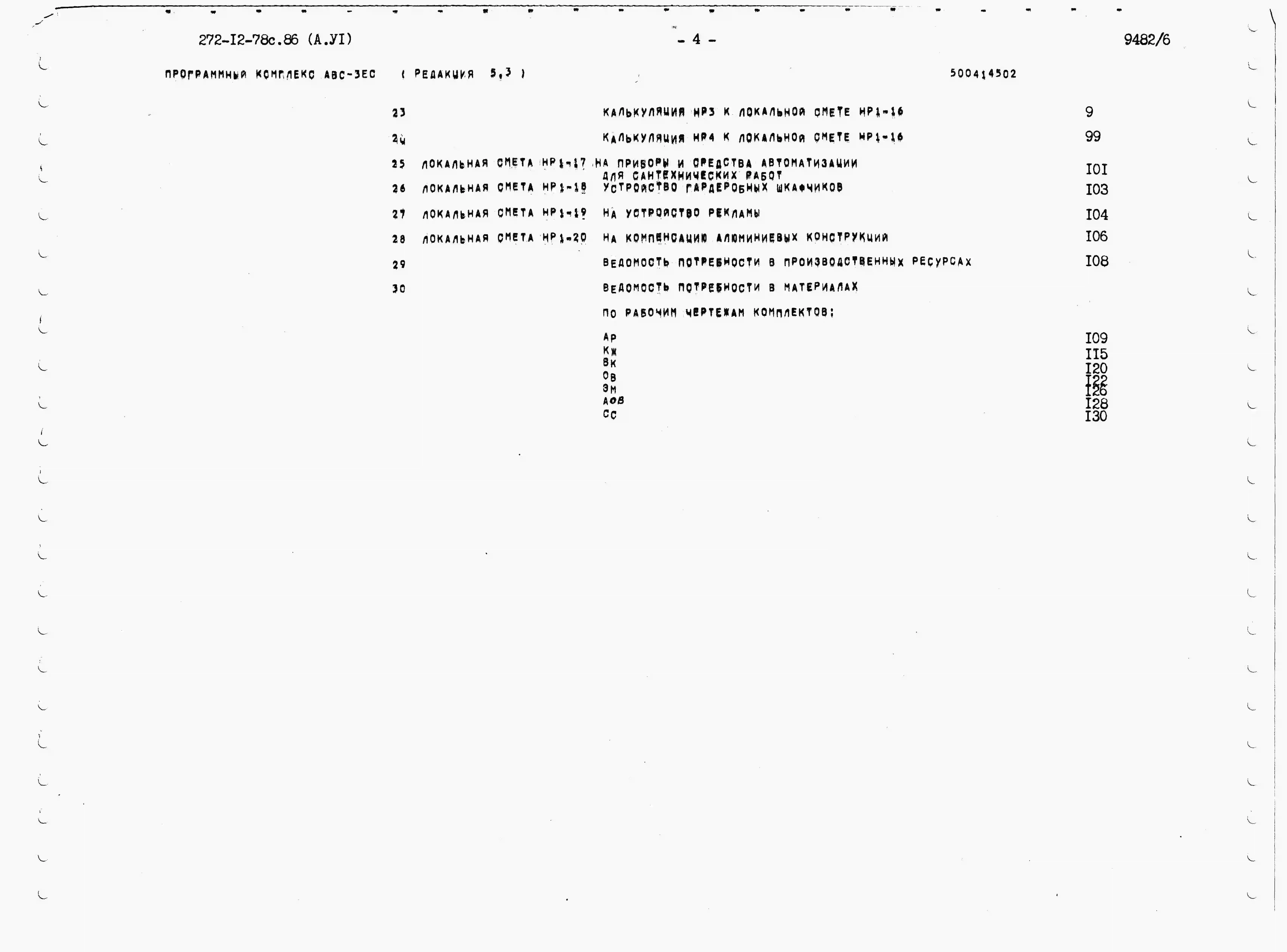

Сметы. Ведомости потребности в материалах.
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ.

Торговый зал – 400,0м2.

Входной тамбур – 8,7 м2.

Кладовая посуды и бытовой химии – 139,2 м2.

Кладовая посуды – 50,3 м2.

Кладовая хозяйственных товаров и электротоваров – 52,2 м2.

Кладовая галантереи и бумажно-беловых товаров – 12,6 м2.

Кладовая хозяйственных товаров в аэрозольной упаковке – 39,4 м2.

Кладовая упаковочных материалов – 6,0 м2.

Кладовая уборочного инвентаря – 6,0 м2.

Помещение для хранения тары и контейнеров – 22,2 м2.

Помещение пожарного поста – 11,5 м2.

Камера для мусора – 6,4 м2.

Приемочная – 17,7 м2.

Теплопункт – 8,3 м2.

Венткамеры – 59,8 м2.

Камера тепловой завесы – 15,2 м2.

Электрощитовая – 11,5 м2.

Контора и кабинет директора – 12,6 м2.

Комната персонала – 18,0 м2.

Внутренние тамбуры – 5,7 м2.

Коридоры с тамбурами – 81,4 м2.

Гардеробная персонала – 17,5 м2.

Уборные – 6,2 м2.

Рампа – 19,0 м2.

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ.

Фундаменты – сборные железобетонные по серии 1.020-1/83, вып.1-1, типоразмеров – 2, монолитные железобетонные по серии 1.412-3/79, вып.3.

Колонны – сборные железобетонные по серии 1.020.1-2с, вып.2-5, типоразмеров – 1.

Ригели – сборные железобетонные по серии 1.020.1-2с, вып.3-1, типоразмеров – 3.

Плиты покрытия – сборные железобетонные по серии 1.041.1-2, вып.1, типоразмеров – 2, вып.6, типоразмеров – 1.

Стены – сборные керамзитобетонные панели по серии 1.030.1-1, вып.0-1 и 1-1, типоразмеров – 9, кирпичные.

Перегородки – кирпичные.

Кровля – рулонная четырехслойная, рубероид марки РЭМ-350 (ГОСТ10923-82) на антисептированной битумной мастике (ГОСТ 2889-80) с защитным слоем из гравия.

Утеплитель – плитный пенобетон ∂=400кгс/м3.

Полы – бетонные мозаичного состава, бетонные, линолеум, керамические плитки.

Окна – деревянные по серии 1.236-6, вып.1, ч.1, типоразмеров – 1, по ГОСТ 11214-78, типоразмеров – 1.

Двери – деревянные по ГОСТ 24698-81, типоразмеров – 2, по серии 1.136-10, типоразмеров – 6, по серии 1.236-5, вып.1, типоразмеров – 2, по серии 2.435-5, вып.2, типоразмеров – 1.

Наибольшая масса монтажного элемента (фундамент) – 5,3т.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.

Водопровод – хозяйственно-питьевой и противопожарный от городской сети. Напор на вводе Н=20,0м.

Канализация – хозяйственная и бытовая в городскую сеть. Ливнестоки в городскую сеть.

Отопление – центральное, водяное с параметрами теплоносителя 1500-700С.

Вентиляция – приточно-вытяжная с механическим и естественным побуждением.

Горячее водоснабжение – централизованное от городских сетей. Напор на вводе Н=18,0м.

Холодоснабжение – от встроенного машинного отделения.

Электроснабжение – от городских сетей напряжением 380/220В.

Связь и сигнализация – телефонная связь, охранно-пожарная сигнализация, радиотрансляционная связь.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ.

Расчетный показатель - 1 м2 торговой площади. Расчетных показателей – 400. В проекте разработаны варианты технологических планировок магазинов: «товары для спорта и туризма», «бытовые машины и приборы», «строительные материалы и инструменты», «бытовая химия». Сметная документация составлена в нормах и ценах 1984 года.
