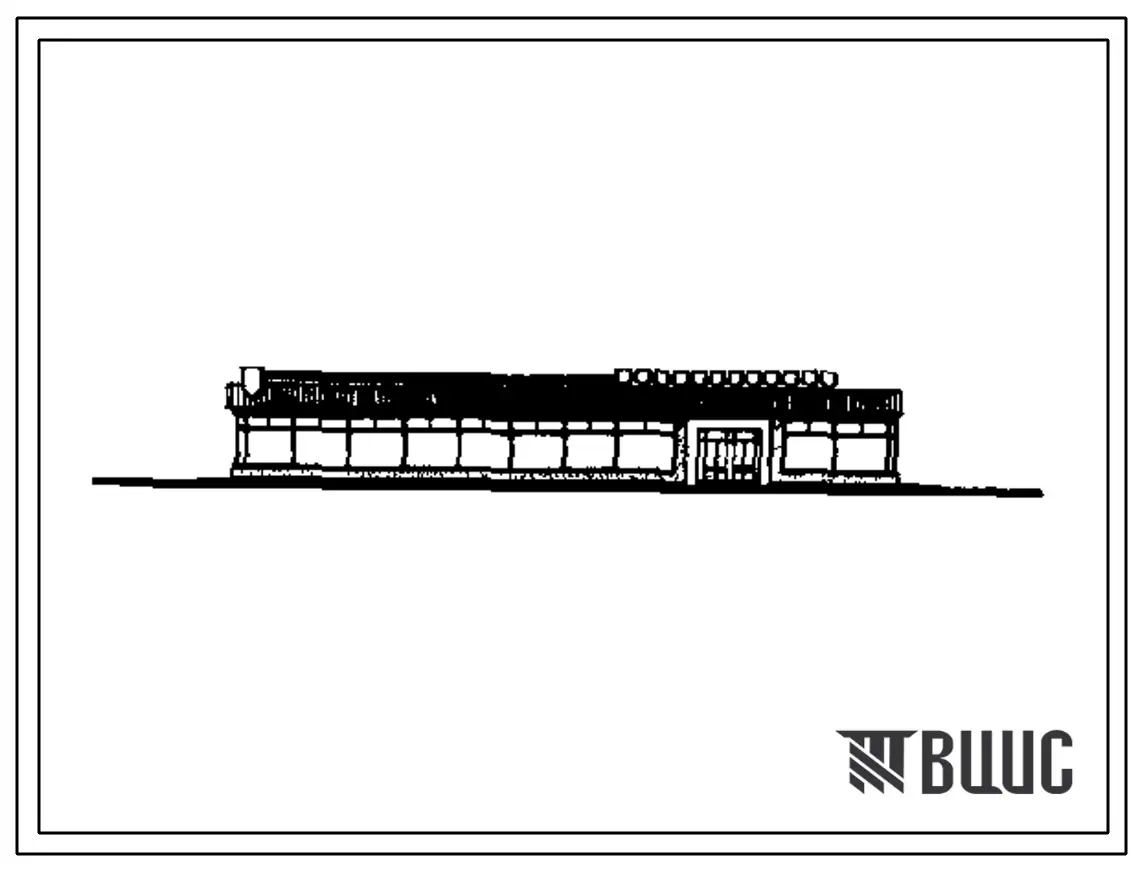

Типовой проект 272-12-51. Комиссионный магазин торговой площадью 650 кв. м. (конструкциях ИИ-04).

Общие данные

Номер проекта

272-12-51.

Наименование проекта

Комиссионный магазин торговой площадью 650 кв. м. (конструкциях ИИ-04).

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

  • ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.
Продажа паспорта проекта -360 рублей /паспорт
Продажа чертежей по листам - от 250 рублей/лист
Продажа чертежей по Альбомам - от 3000 рублей/альбом
Состав проекта
Номер альбома
Наименование
Состав альбома

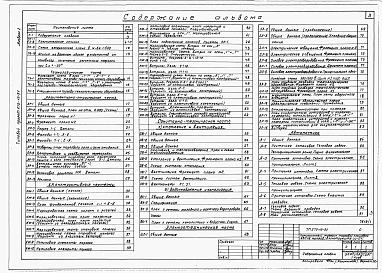

Альбом 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

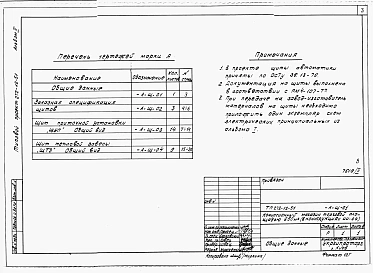

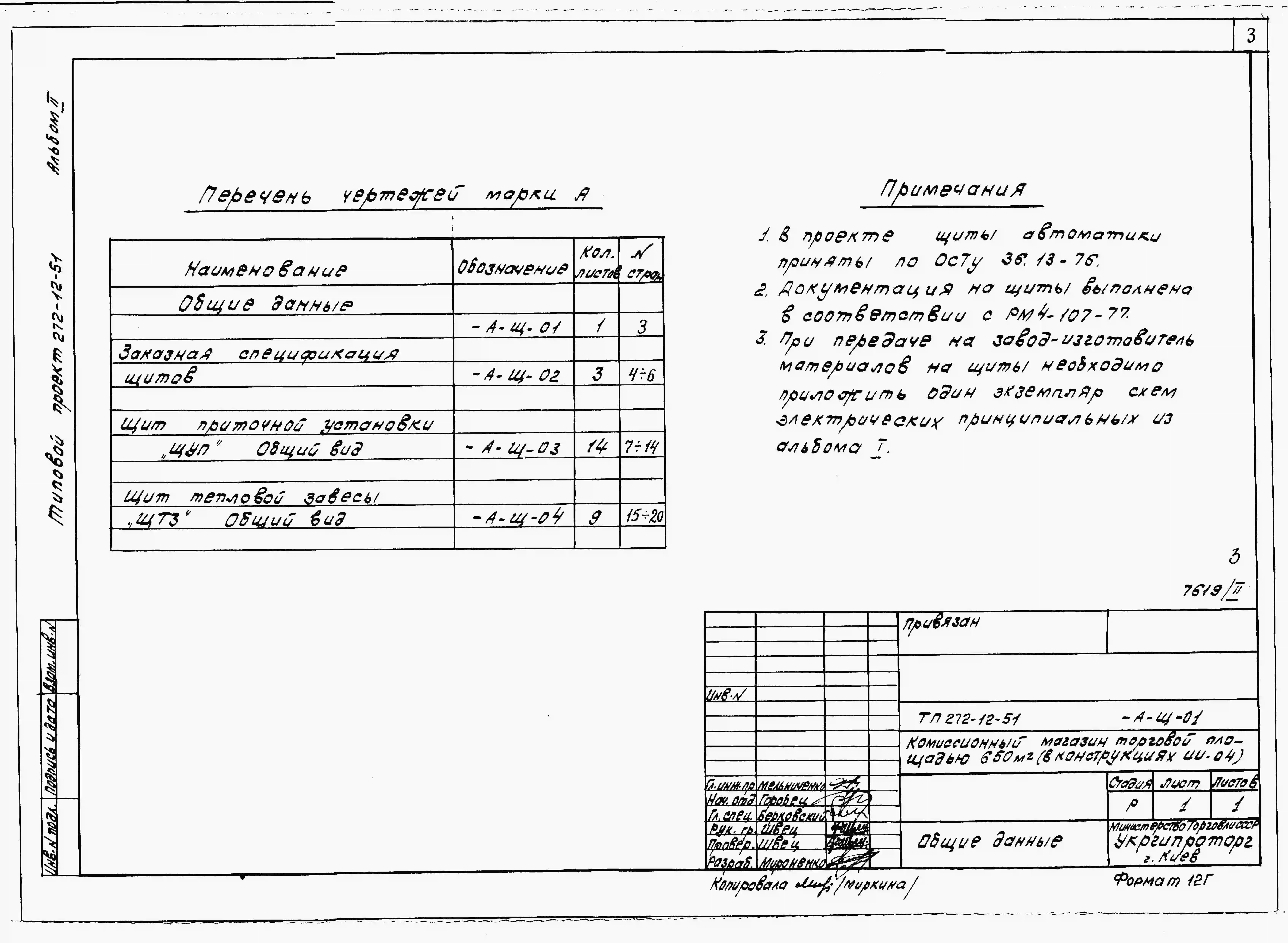

Альбом 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

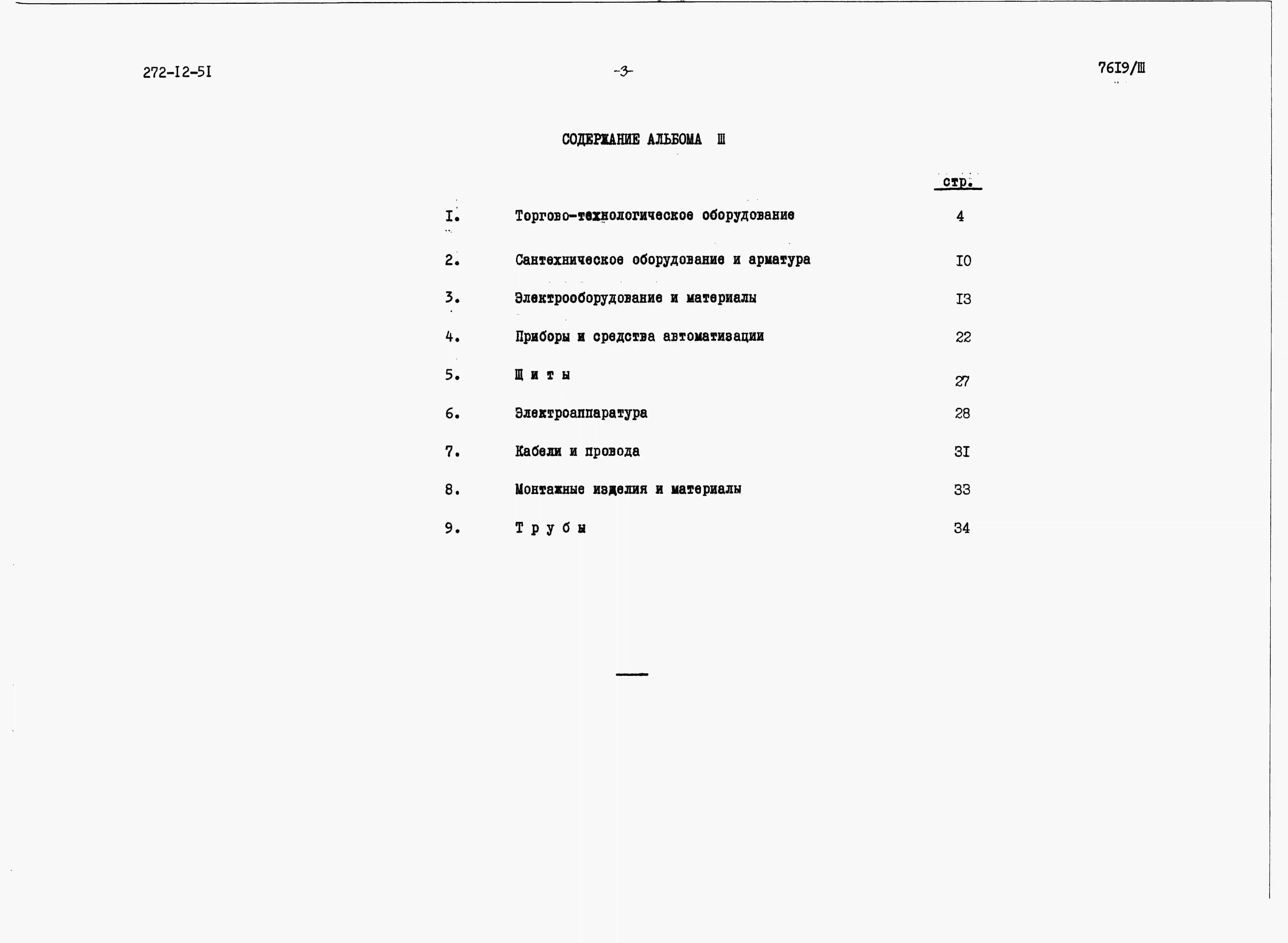

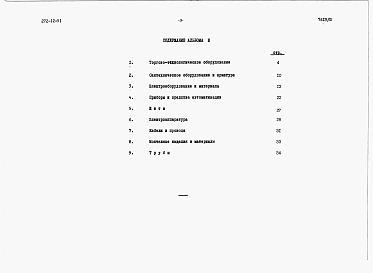

Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

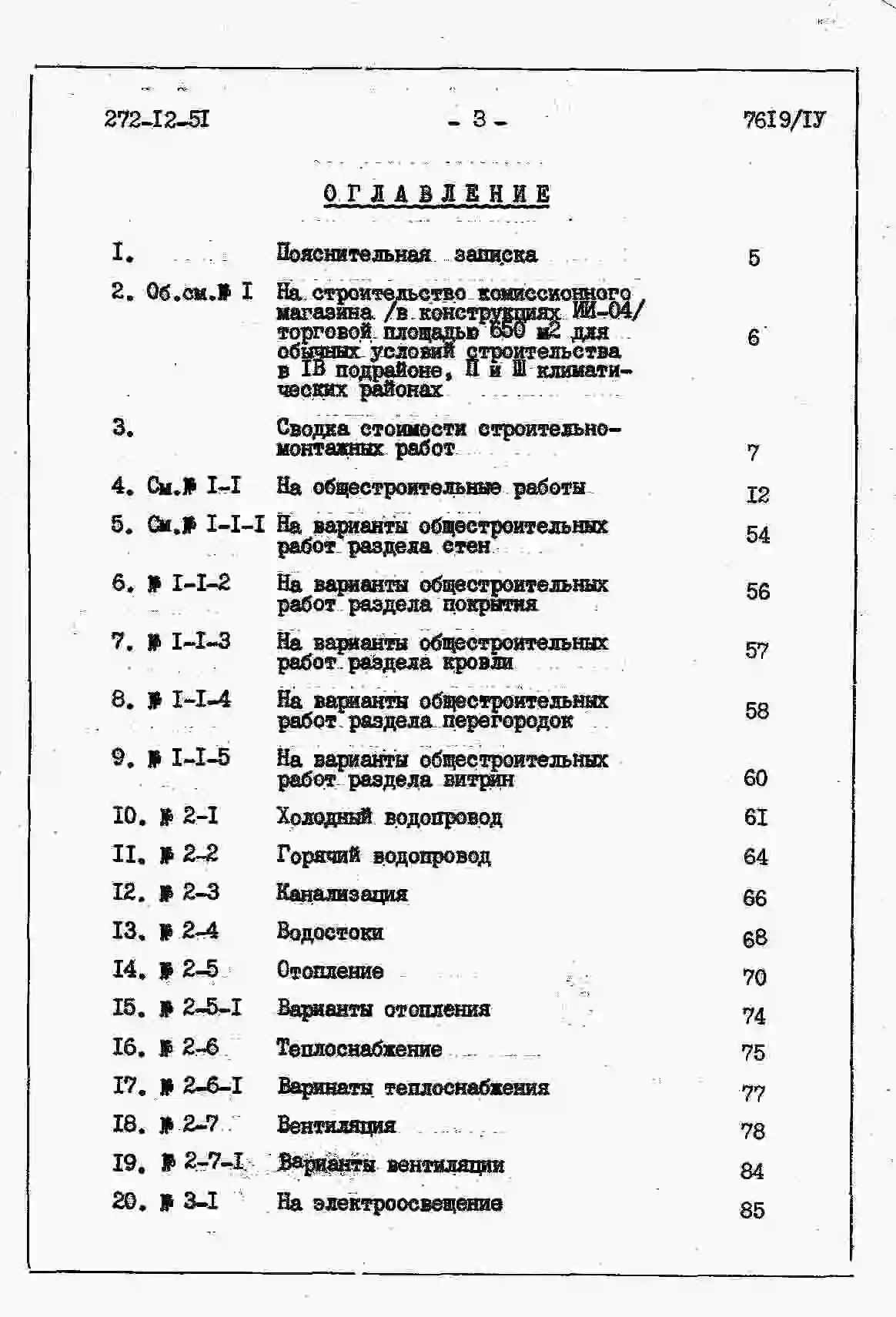

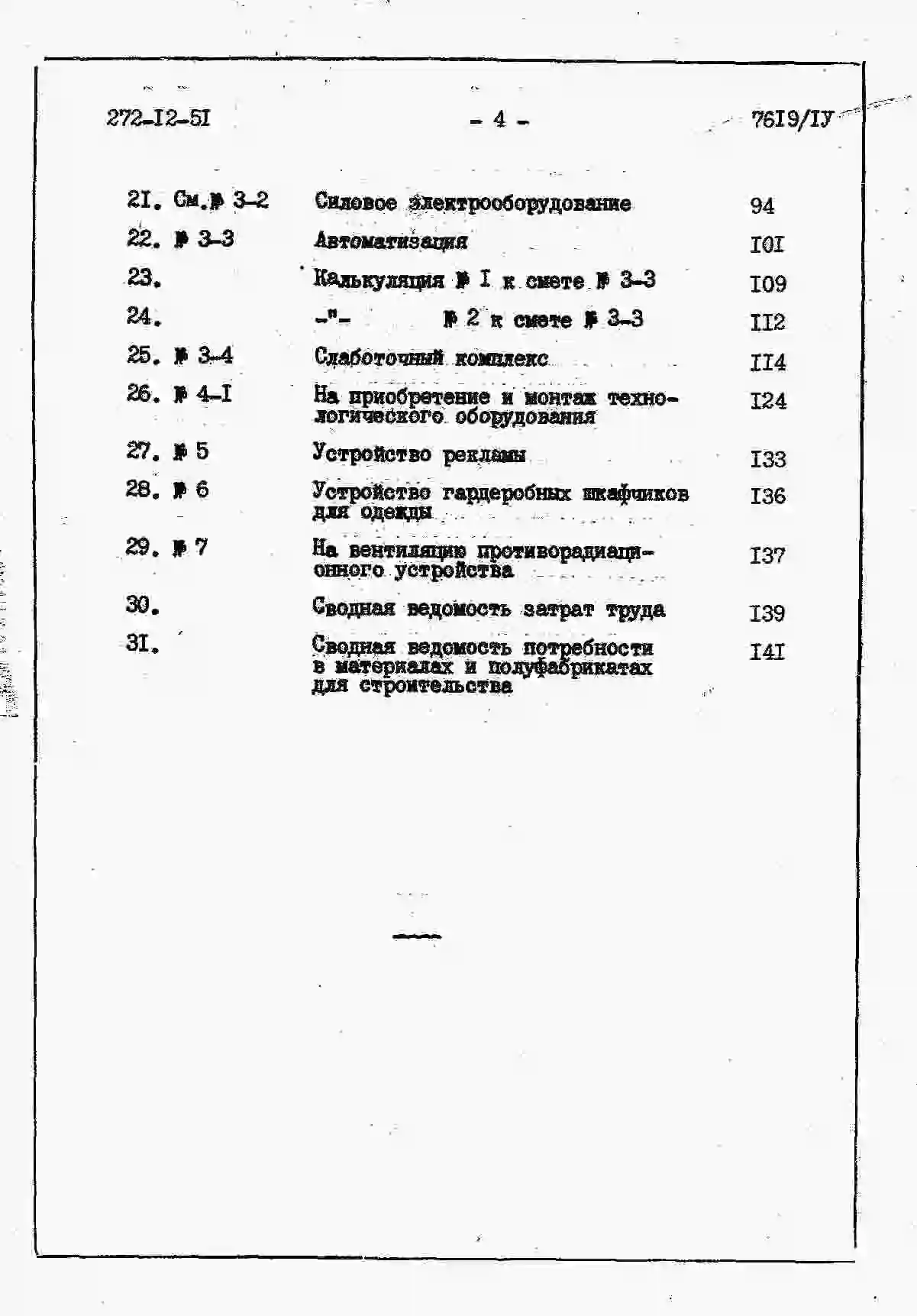

Альбом 4
Сметы.
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Альбом 5
Проектная документация на перевод помещений 1-го этажа для использования под ПРУ.
Новое название альбома:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

Область применения – 1В подрайон, 2 и 3 климатические районы для обычных условий строительства с расчетной зимней температурой наружного воздуха -200, -300 /основное решение/ и -400С.

Вес снегового покрова – 100 кгс/м2.

Скоростной напор ветра – 45кгс/м2.

Класс здания – 2.

Степень огнестойкости – 2.

Степень долговечности – 2.

ЭКСПЛИКАЦИЯ.

Зал ожидания – 51,8 м2.

Приемный пункт – 58,6 м2.

Гладильная – 23,9 м2.

Главная касса – 8,5 м2.

Кабинет директора – 9,0 м2.

Контора – 19,2 м2.

Мастерская по ремонту оборудования – 14,5 м2.

Помещение персонала – 35,9 м2.

Теплопункт с венткамерой – 37,6 м2.

Кладовая уборочного инвентаря – 6,9 м2.

Экспедиция упаковочных материалов – 12,0 м2.

Кладовая упаковочных материалов – 10,0 м2.

Пожарно-сторожевая охрана – 5,0 м2.

Камера для мусора – 3,5 м2.

Гардероб – 22,0 м2.

Кабина для переодевания – 1,6 м2.

Душевая – 1,6 м2.

Санузлы – 11,1 м2.

Комната тепловой завесы – 8,0 м2.

Электрощитовая – 15,0 м2.

Торговый зал магазина – 650,0 м2.

Коридоры – 47,3 м2.

Тамбуры – 9,3 м2.

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ.

Фундаменты – сборные железобетонные по серии ИИ-04-1, в.6, типоразмеров – 3, по ГОСТ 13579-78, типоразмеров – 6.

Колонны – сборные железобетонные по серии ИИ-04-2, в.21,9,8,7, типоразмеров – 5.

Ригели – сборные железобетонные по серии ИИ-04-3, в.4, ч.1,2;5, типоразмеров – 2.

Плиты покрытия – сборные железобетонные по серии ИИ-04-4, в.19, типоразмеров – 8, по серии 1.141-1, в.7,11,17, типоразмеров – 4, по серии 3.006-2, в.11-2, типоразмеров – 2.

Перемычки – сборные железобетонные по серии 1.138-10, в.1, типоразмеров – 6.

Стеновые панели – сборные керамзитобетонные по серии ИИ-04-5, в.6,12, типоразмеров – 10.

Стаканы – сборные железобетонные по серии 1.494-24, в.1, типоразмеров – 2.

Витражи – металлические, индивидуальные.

Двери – деревянные по серии 1.136-10, типоразмеров – 5, по серии 1.136-1, альбом 1,2, типоразмеров – 3, по серии 1.236-5, в.1, типоразмеров – 2.

Окна – деревянные по ГОСТ 11214-65, типоразмеров – 4.

Перегородки – кирпичные, гипсобетонные и железобетонные.

Кровля – рулонная – 4 слоя рубероида, утеплитель – пенобетонные плиты ∂=400кгс/м3.

Полы – из керамической плитки, линолеума, бетонные и мозаичные.

Отделка наружная – панели заводской готовности с фактурным слоем.

Отделка внутренняя – штукатурка, покраска, облицовка глазурованной плиткой.

Наибольшая масса монтажного элемента /фундамент/ - 4,2т.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.

Водопровод – объединенный хозяйственно-производственный от городских сетей. Напор на вводе – 14м.в.ст.

Канализация – раздельная-бытовая и производственная в городскую сеть.

Горячее водоснабжение – от наружных сетей горячего водоснабжения.

Водостоки – в наружные сети ливневой канализации.

Отопление – центральное водяное от внешнего источника с температурой теплоносителя 150-700С.

Вентиляция – приточно-вытяжная с механическим побуждением и естественная.

Электроосвещение – люминесцентные светильники и лампы накаливания.

Электроснабжение оборудования – от городских сетей напряжением 380/220В.

Слаботочные устройства – телефонизация, радиофикация и охранно-пожарная сигнализация.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ.

За расчетную единицу принят один м2 торговой площади. В проекте разработаны варианты покрытия из легкобетонных панелей, стеновых панелей из ячеистого бетона и витражей из алюминия.

Нормативные документы

Номер документа
Наименование
Блоки бетонные для стен подвалов. Технические условия (с Изменением N 1)
