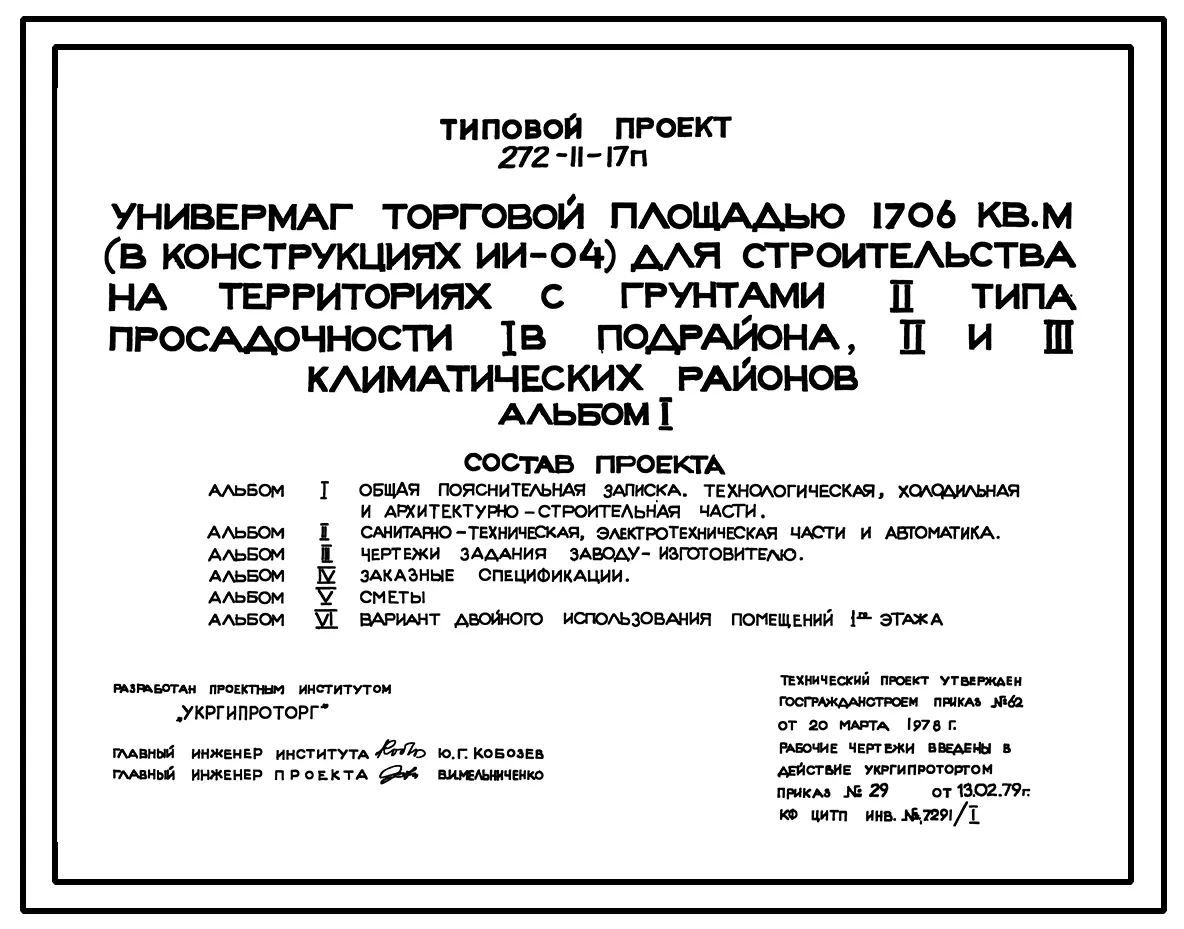

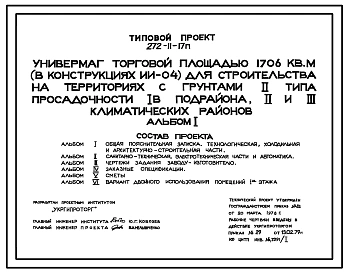

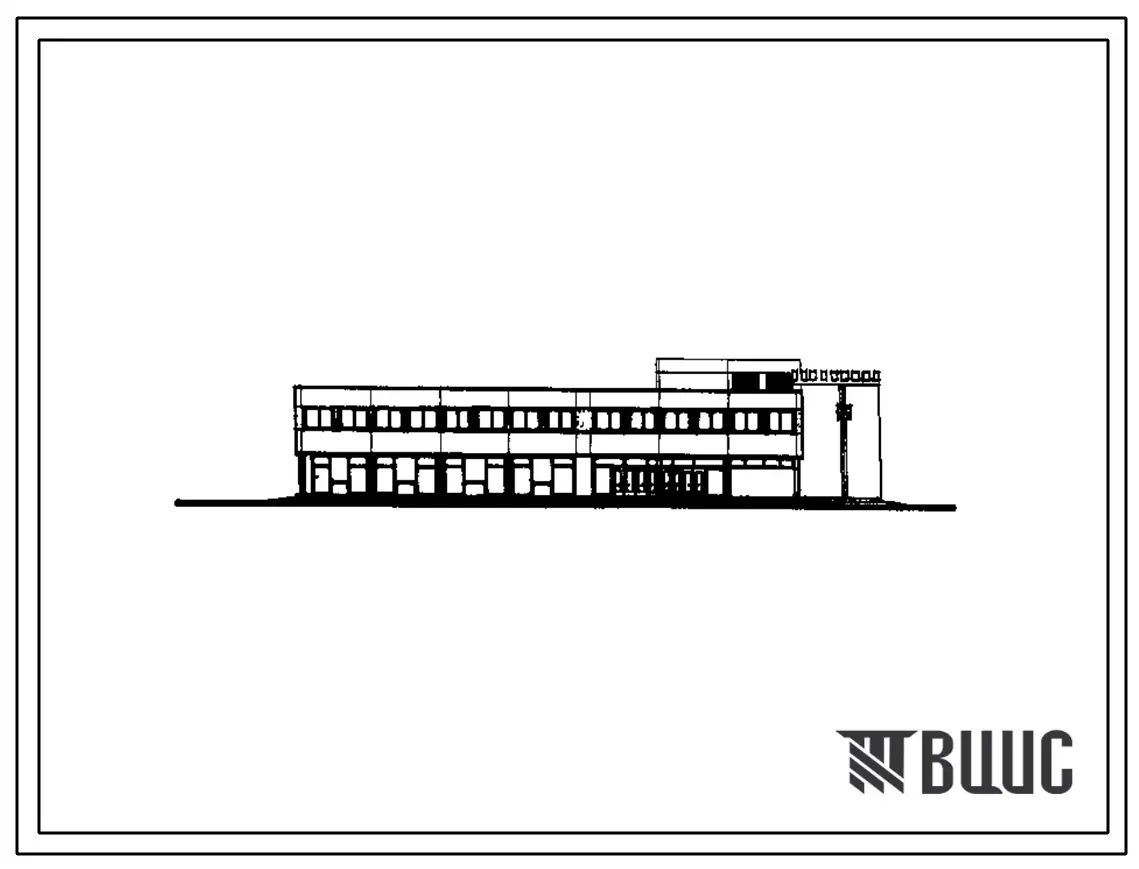

Типовой проект 272-11-17п. Универмаг торговой площадью 1706 м2 (в конструкциях ИИ-04).

Общие данные

Номер проекта

272-11-17п.

Наименование проекта

Универмаг торговой площадью 1706 м2 (в конструкциях ИИ-04).

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

  • ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.
Продажа паспорта проекта -360 рублей /паспорт
Продажа чертежей по листам - от 250 рублей/лист
Продажа чертежей по Альбомам - от 3000 рублей/альбом

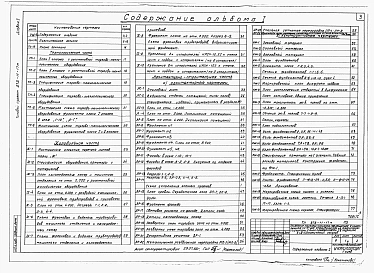

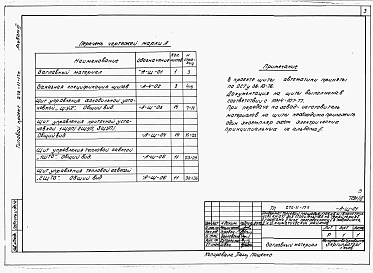

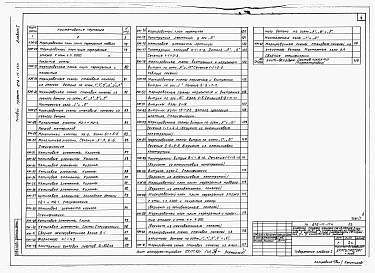

Состав проекта
Номер альбома
Наименование
Состав альбома

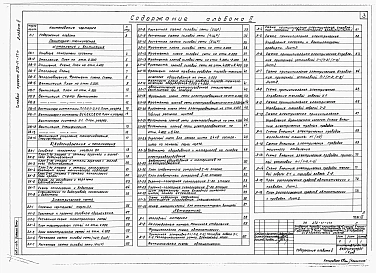

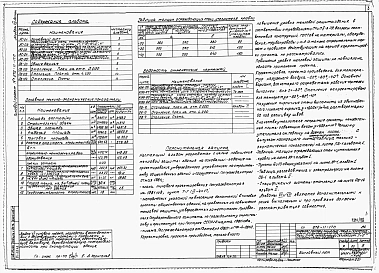

Альбом 1

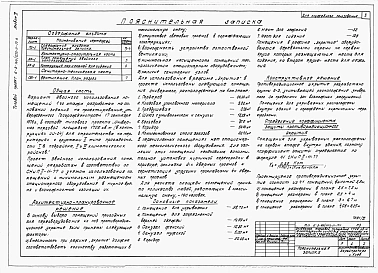

Общая пояснительная записка. Технологическая, холодильная и архитектурно-строительная части.
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Альбом 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

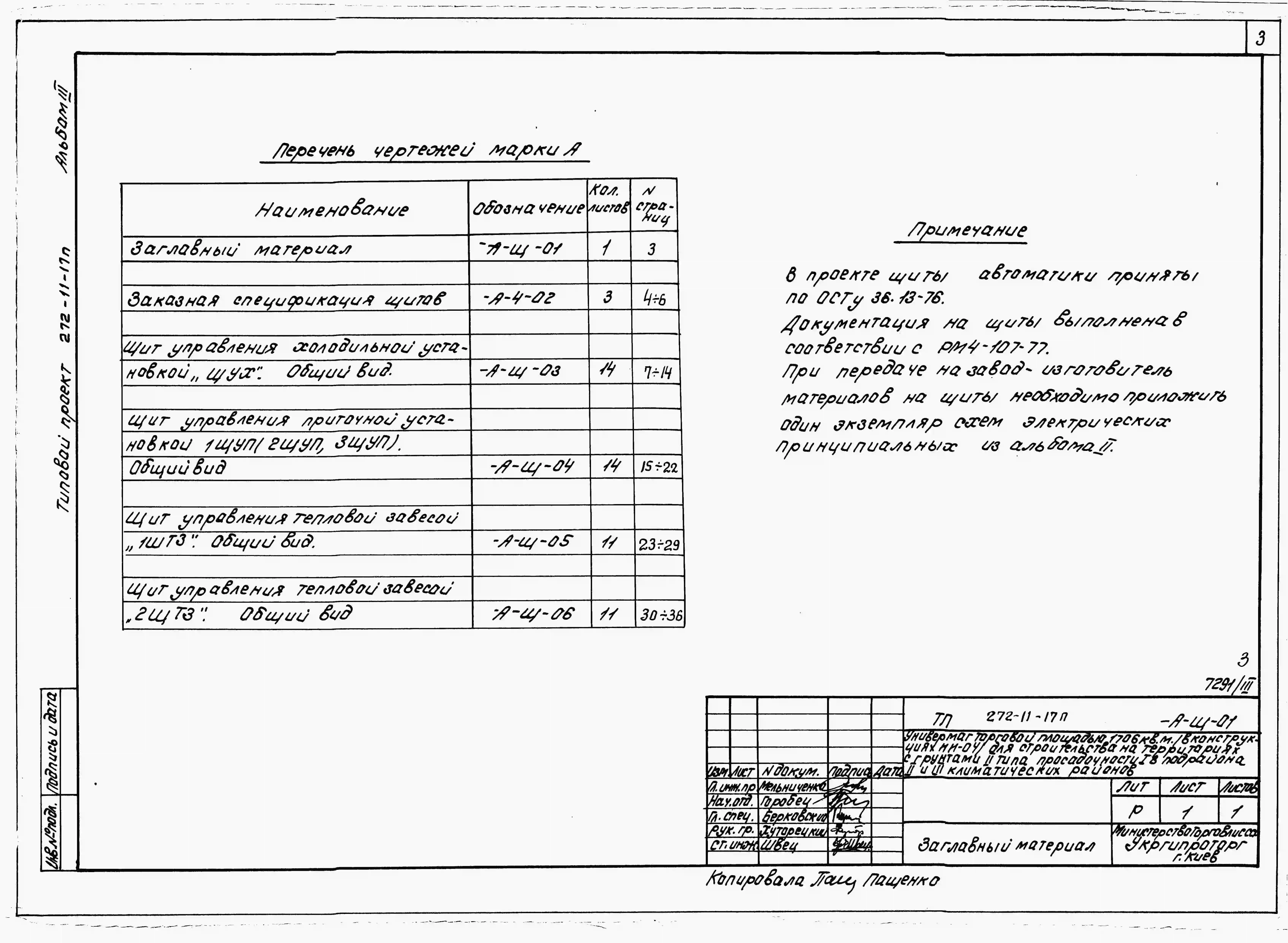

Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

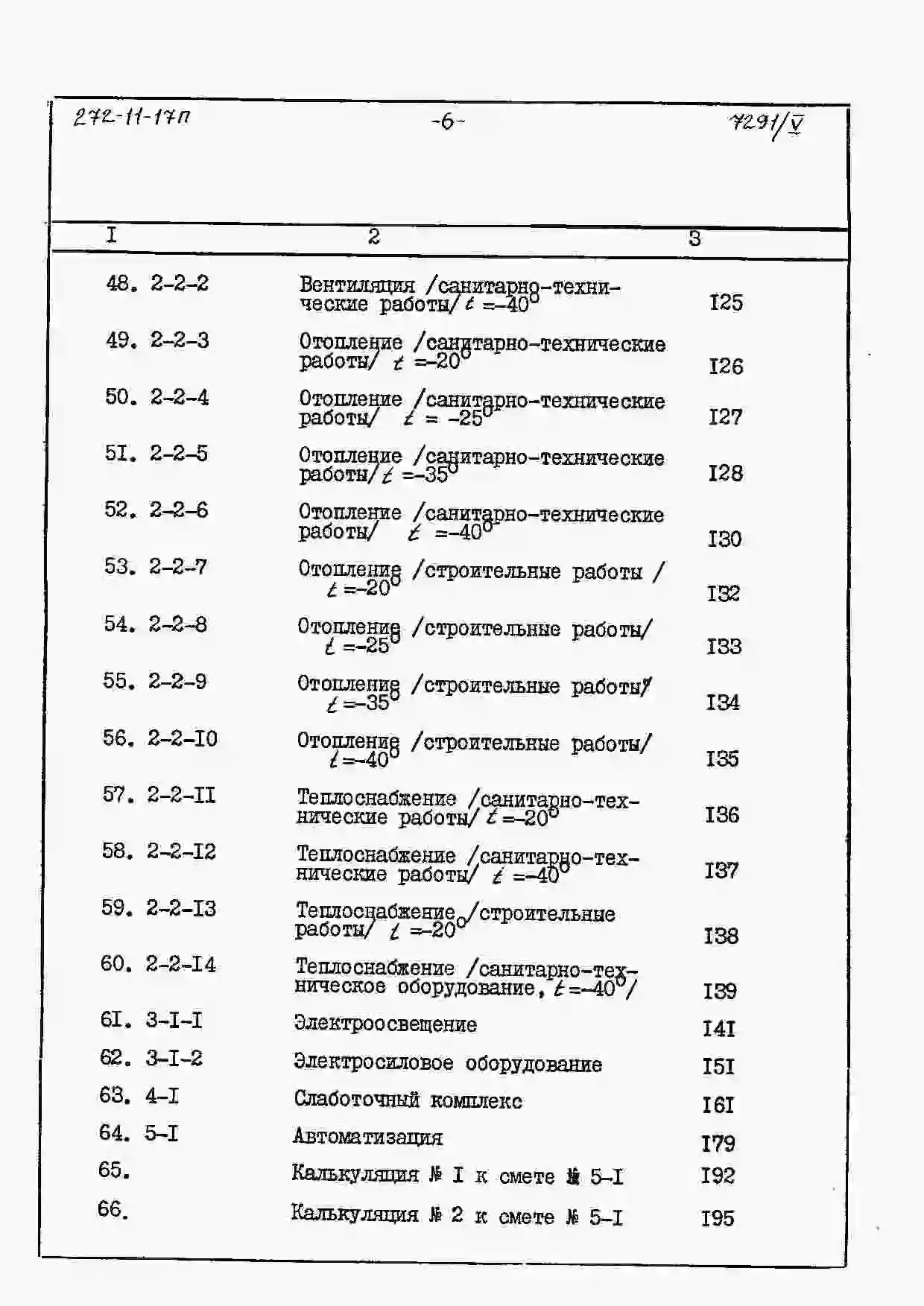

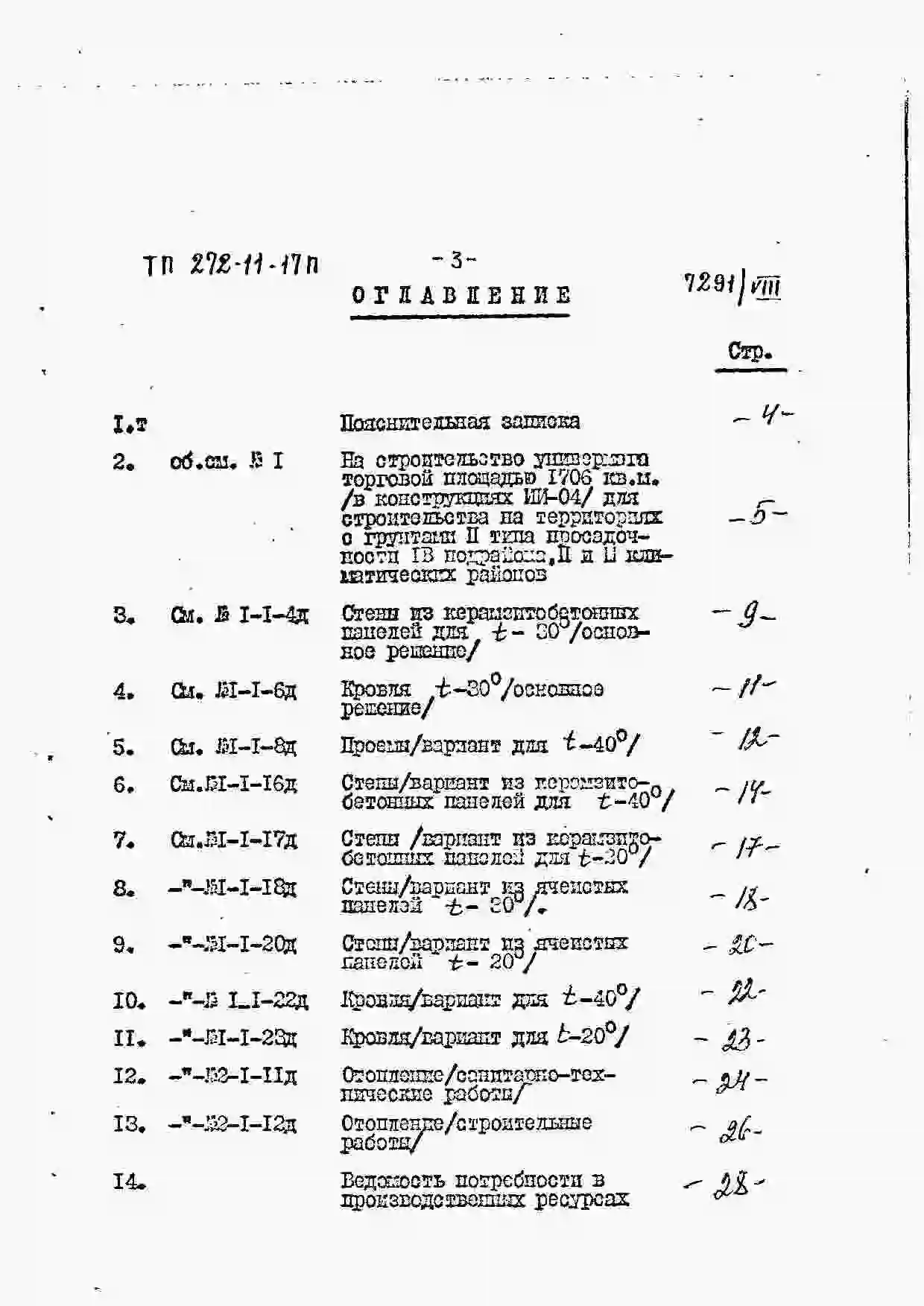

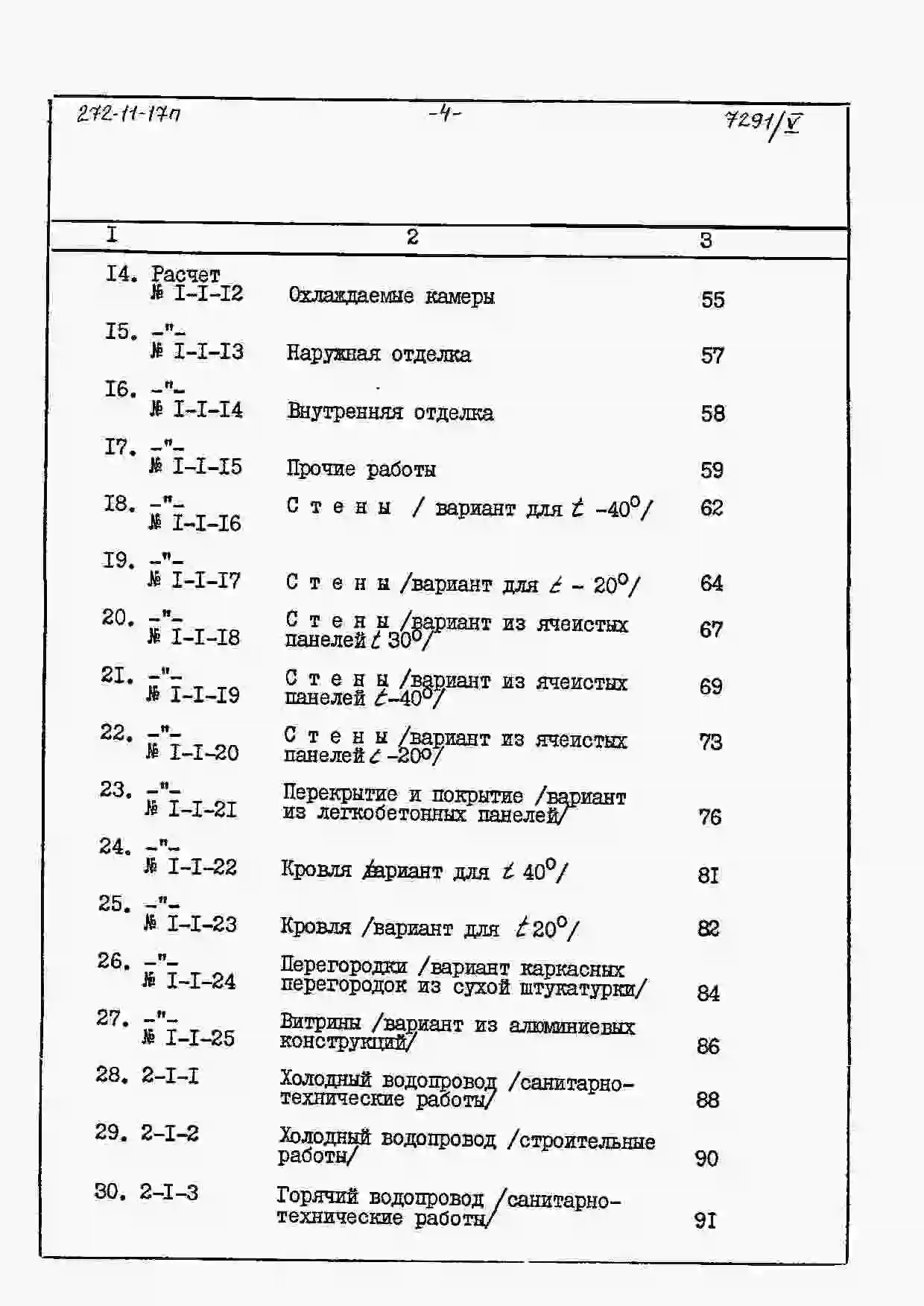

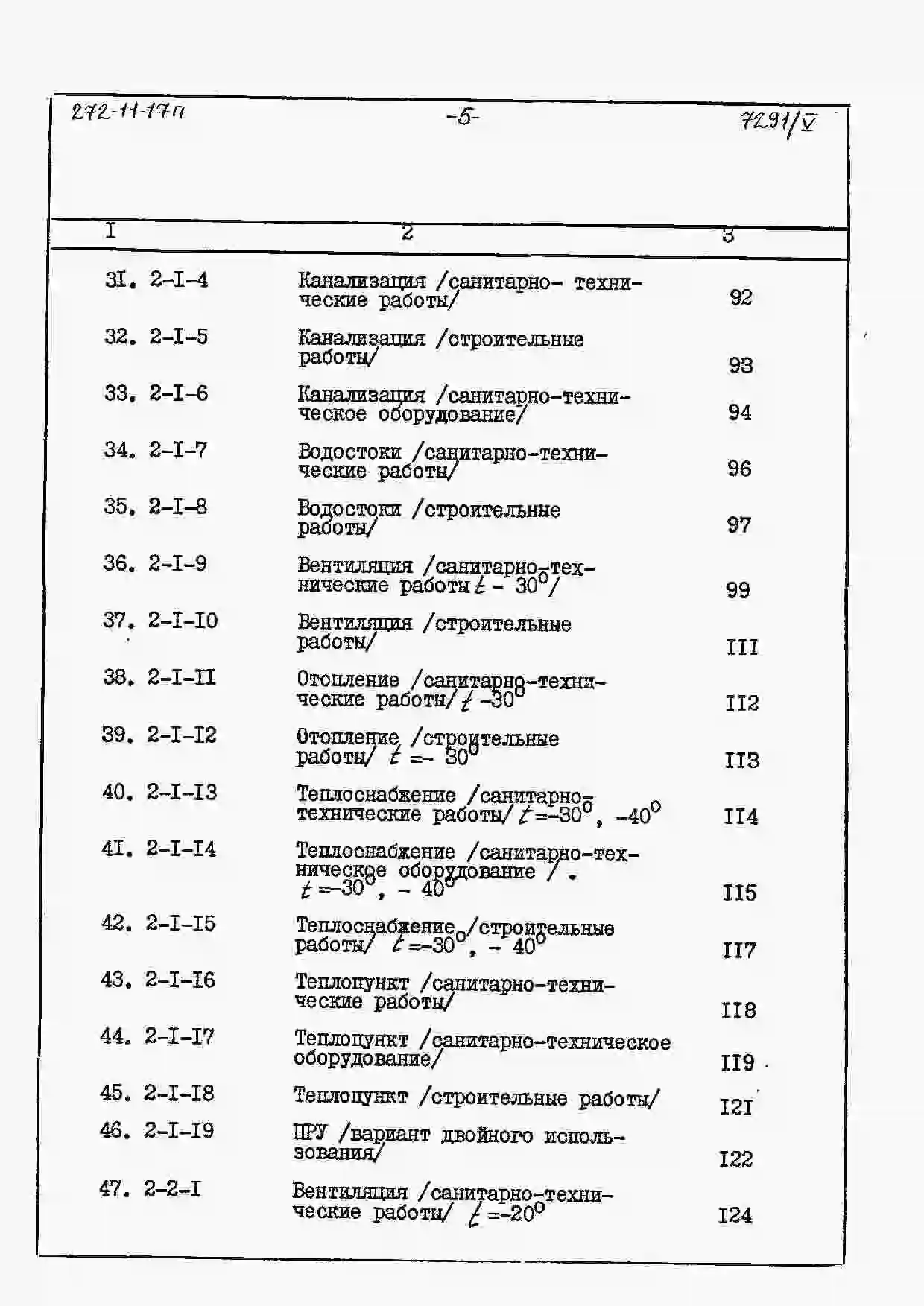

Альбом 5

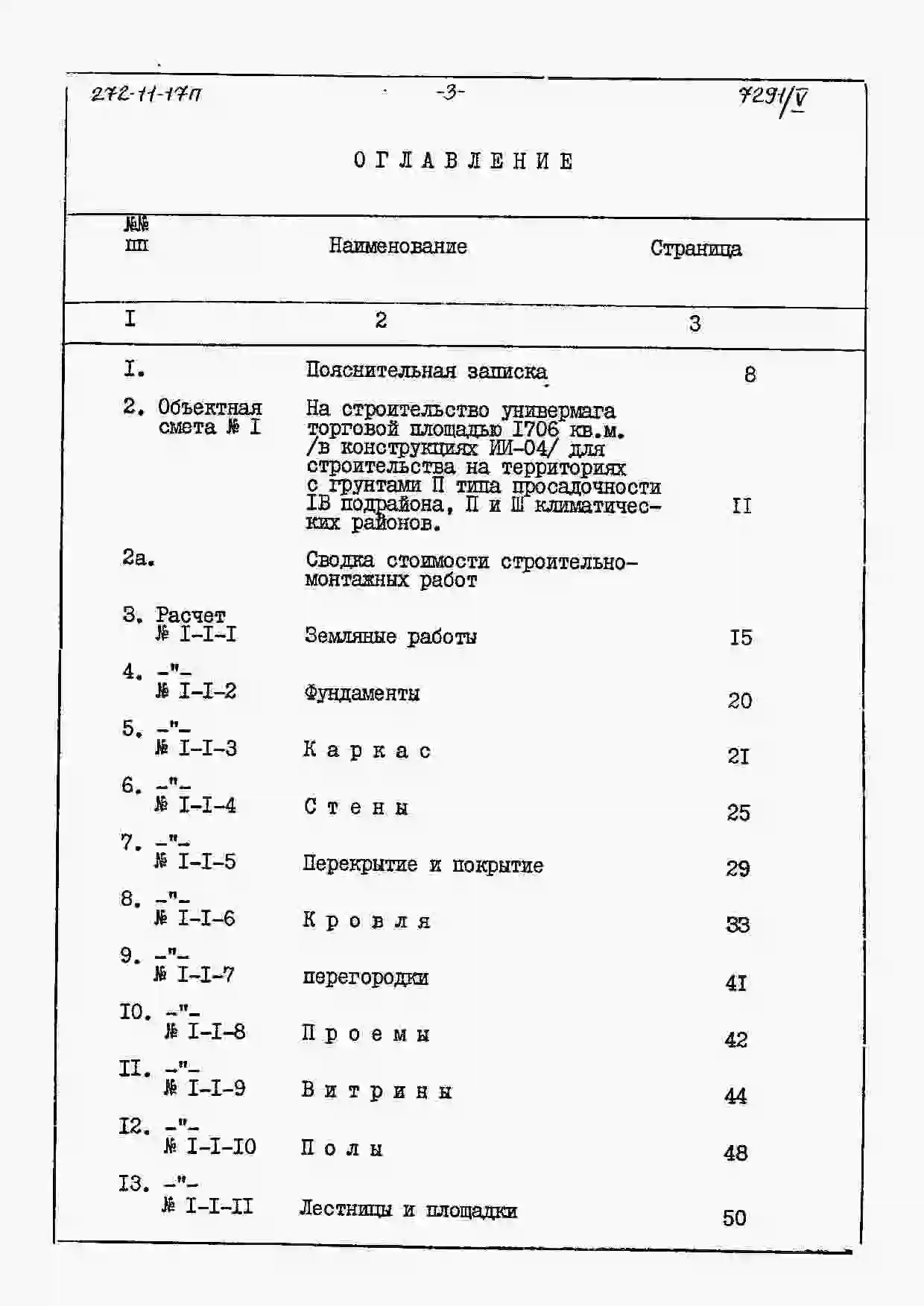

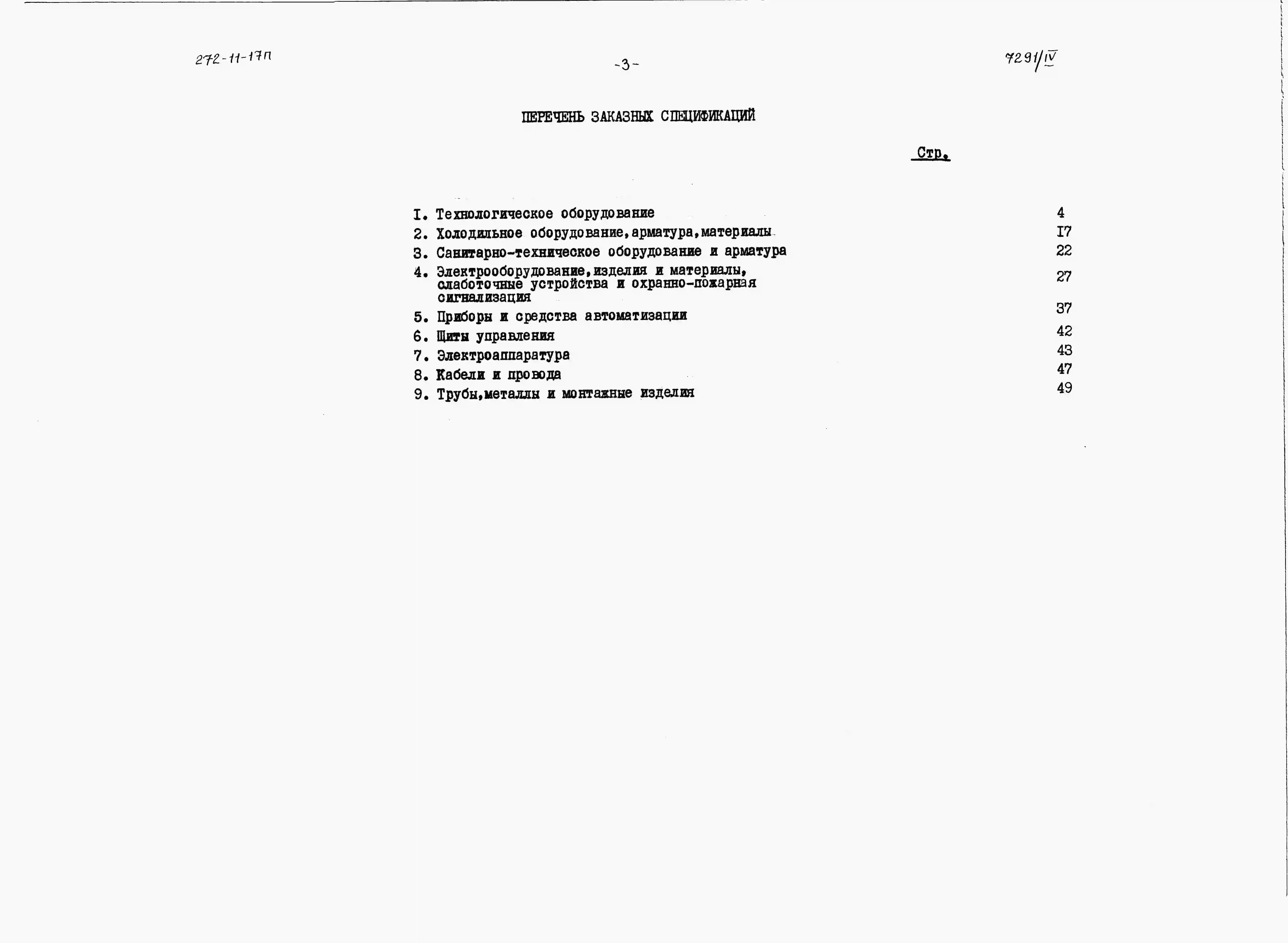

Сметы.
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:
4 картинка альбома:     Alt для картинки:
5 картинка альбома:     Alt для картинки:
Альбом 6
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 7
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 8
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

ЭКСПЛИКАЦИЯ.

План 1-го этажа.

Тамбур главного входа – 11,25м2.

Тамбур служебного входа – 3,80 м2.

Вестибюльная зона – 55,00 м2.

Торговый зал продовольственных товаров – 588,60 м2.

Зал приема и выдачи заказов – 63,00 м2.

Комплектовочная стола заказов с охлаждаемой камерой – 26,15 м2.

Кафетерий – 36,00 м2.

Кафетерий /подсобное помещение/ - 16,69 м2.

Кафетерий /моечная столовой посуды/ - 16,39 м2.

Кладовая молока – 15,04 м2.

Кладовая хлеба – 24,10 м2.

Кладовая бакалеи и кондитерских изделий – 27,63 м2.

Кладовая гастрономии – 39,82 м2.

Кладовая тары – 113,92 м2.

Кладовая овощей, фруктов, напитков – 96,71 м2.

Кладовая рыбы – 12,40 м2.

Кладовая упаковочных материалов – 9,82 м2.

Охлаждаемая камера молока – 24,59 м2.

Охлаждаемая камера овощей, фруктов, напитков – 53,57 м2.

Охлаждаемая камера гастрономии – 38,27 м2.

Охлаждаемая камера рыбы – 8,30 м2.

Охлаждаемая камера мяса – 9,86 м2.

Тамбур охлаждаемых камер – 24,00 м2.

Машинное отделение охлаждаемых камер – 47,35 м2.

Моечная – 10,92 м2.

Подготовка к продаже мяса, рыбы – 17,01 м2.

Подготовка к продаже гастрономии и молока – 25,39 м2.

Подготовка к продаже бакалеи и кондитерских изделий – 22,55 м2.

Подготовка к продаже солений и квашений – 14,08 м2.

Экспедиция – 8,79 м2.

Пункт приема молочной стеклотары – 8,90 м2.

Кладовая молочной стеклотар – 10,06 м2.

Пункт приема стеклотары – 16,76 м2.

Помещение для мусора – 5,40 м2.

Разгрузочная – 206,66 м2.

Рампа – 93,79 м2.

Бельевая – 7,02 м2.

Кладовая уборочного инвентаря – 5,48 м2.

Камера тепловой завесы – 15,56 м2.

Пожарно-сторожевая охрана – 6,28 м2.

Электрощитовая – 21,29 м2.

Венткамера – 73,81 м2.

Коридор – 157,64 м2.

Гардероб – 56,30 м2.

Преддушевая с душевой – 13,98 м2.

Шлюз с умывальником и санузлы – 16,29 м2.

План 2-го этажа.

Торговый зал непродовольственных товаров – 961,70 м2.

Отдел кредита – 18,00 м2.

Раскрой тканей – 18,00 м2.

Мастерская мелкого ремонта и подгонки одежды – 20,10 м2.

Мастерская по ремонту оборудования – 14,52 м2.

Мастерская по ремонту электро-радиаторов – 12,24 м2.

Мастерская декорационная – 11,15 м2.

Гладильная – 36,45 м2.

Кладовая готовой одежды и белья – 176,76 м2.

Кладовая эл.бытовых машин, муз., радио, фото и канцтоваров – 71,43 м2.

Кладовая спорттоваров – 58,92 м2.

Кладовая галантереи и парфюмерии – 21,85 м2.

Кладовая трикотажных изделий – 34,50 м2.

Кладовая обуви – 56,60 м2.

Кладовая тканей и нарезки тканей – 57,54 м2.

Кладовая посудохозяйственных товаров – 56,65 м2.

Кладовая головных уборов – 11,48 м2.

Кладовая игрушек – 12,87 м2.

Кладовая ювелирных изделий – 8,73 м2.

Главная касса – 15,97 м2.

Контора – 55,98 м2.

Красный уголок – 24,32 м2.

Кабинет директора – 16,79 м2.

Буфет – 73,53 м2.

Подсобное помещение буфета – 16,27 м2.

Моечная столовой посуды буфета – 8,64 м2.

Радиоузел – 11,64 м2.

Кладовая уборочного инвентаря – 7,12 м2.

Душевая – 4,35 м2.

Гардероб – 41,68 м2.

Шлюз с умывальником и санузлы – 18,29 м2.

Распаковочная – 25,70 м2.

Венткамера – 54,33 м2.

Градирня – 19,29 м2.

Коридор – 200,74 м2.

Машинное отделение – 59,50 м2.

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ.

Фундаменты – сборные железобетонные по серии ИИ-04-1 в.5п. типоразмеров – 6, по серии 1.112-1, в.1, типоразмеров – 3.

Колонны – сборные железобетонные по серии ИИ-04-2 в.9, типоразмеров – 6.

Ригели – сборные железобетонные по серии ИИ-04-3, в.4,5, типоразмеров – 4.

Диафрагма жесткости – сборные железобетонные по серии ИИ-04-6, в.8п. ч.1,2, типоразмеров – 7, по серии ИИ-04-6, в.5, ч.1, типоразмеров – 6.

Плиты покрытия и перекрытия – сборные железобетонные по серии ИИ-04-4, в.19,20, типоразмеров – 8, по серии 1.141-1, в.1, типоразмеров – 2, по серии 1.465-7, в.3, типоразмеров – 1.

Перемычки – сборные железобетонные по серии 1.139-1, в.1, типоразмеров – 7.

Лестницы – сборные железобетонные по серии ИИ-04-7, в.1, типоразмеров – 7, по серии 1.450-1, в.1, типоразмеров – 2, по серии 1.155-1, в.1, типоразмеров – 3.

Стеновые панели – сборные керамзитобетонные по серии ИИ-04-5, в.5,11,12, типоразмеров – 20.

Стаканы - сборные железобетонные по серии 1.494-24, в.1, типоразмеров – 3.

Витражи – металлические, индивидуальные.

Двери внутренние – деревянные по ГОСТ 6629-74, типоразмеров – 8, по серии 1.135-1, альбом 1, типоразмеров – 1, по серии 2.435-6, в.1,2, типоразмеров – 1.

Окна – деревянные по ГОСТ11214-65, типоразмеров – 6.

Перегородки – кирпичные, пенобетонные и железобетонные.

Кровля – рулонная – 4 слоя рубероида, утеплитель – пенобетонные плиты ∂=400кг/м3.

Полы – из керамической и шлакоситалловой плитки, линолеума, бетонные, мозаичные и паркетные.

Отделка наружная – панели заводской готовности с фактурным слоем.

Отделка внутренняя – штукатурка, покраска, облицовка керамической плиткой.

Наибольшая масса монтажного элемента /стеновая панель/ - 4,2т.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.

Водопровод – объединенный хозяйственно-производственный и противопожарный от городских сетей. Напор на вводе – 18м.в.ст.

Канализация – раздельная-хозяйственная и производственная в городскую сеть.

Отопление – центральное водяное от внешнего источника с температурой теплоносителя 150-700С.

Вентиляция – приточно-вытяжная с механическим побуждением и естественная.

Горячее водоснабжение – от наружных сетей горячего водоснабжения.

Водостоки – в наружные сети ливневой канализации.

Электроосвещение – люминесцентное светильники и лампы накаливания.

Электроснабжение оборудования – от городских сетей напряжением 380/220В.

Слаботочные устройства – телефонизация, радиофикация, электрочасофикация и охранно-пожарная сигнализация.

Холодоснабжение – центральное от фреоновых установок.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ.

За расчетную единицу принят 1 м2 площади торгового зала, расчетных единиц – 1706. В проекте разработаны варианты покрытия и перекрытия из легкобетонных панелей, стеновых панелей из ячеистого бетона, витражей из алюминия и перегородок из листов сухой гипсовой штукатурки. Разработаны дополнения, направленные на повышение тепловой защиты здания.

Область применения – 1В подрайон, 2 и 3 климатические районы на территориях с грунтами 2 типа просадочности и расчетной зимней температурой наружного воздуха -200С, -300/основное решение/ и -400С.

Вес снегового покрова – 150кгс/м2.

Скоростной напор ветра – 45кгс/м2.

Класс здания – 2.

Степень огнестойкости – 2.

Степень долговечности – 2.
