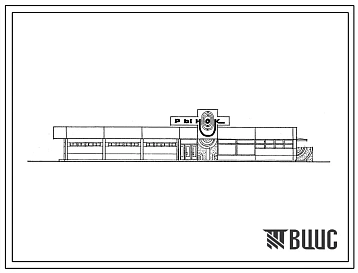

Типовой проект 272-14-23с.87 РЫНОЧНЫЙ ПАВИЛЬОН ТОРГОВОЙ ПЛОЩАДЬЮ 300 КВ.М. (50 ТОРГОВЫХ МЕСТ)

Общие данные

Номер проекта

272-14-23с.87

Наименование проекта

РЫНОЧНЫЙ ПАВИЛЬОН ТОРГОВОЙ ПЛОЩАДЬЮ 300 КВ.М. (50 ТОРГОВЫХ МЕСТ)

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

  • ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.
Продажа паспорта проекта -360 рублей /паспорт
Продажа чертежей по листам - от 250 рублей/лист
Продажа чертежей по Альбомам - от 3000 рублей/альбом

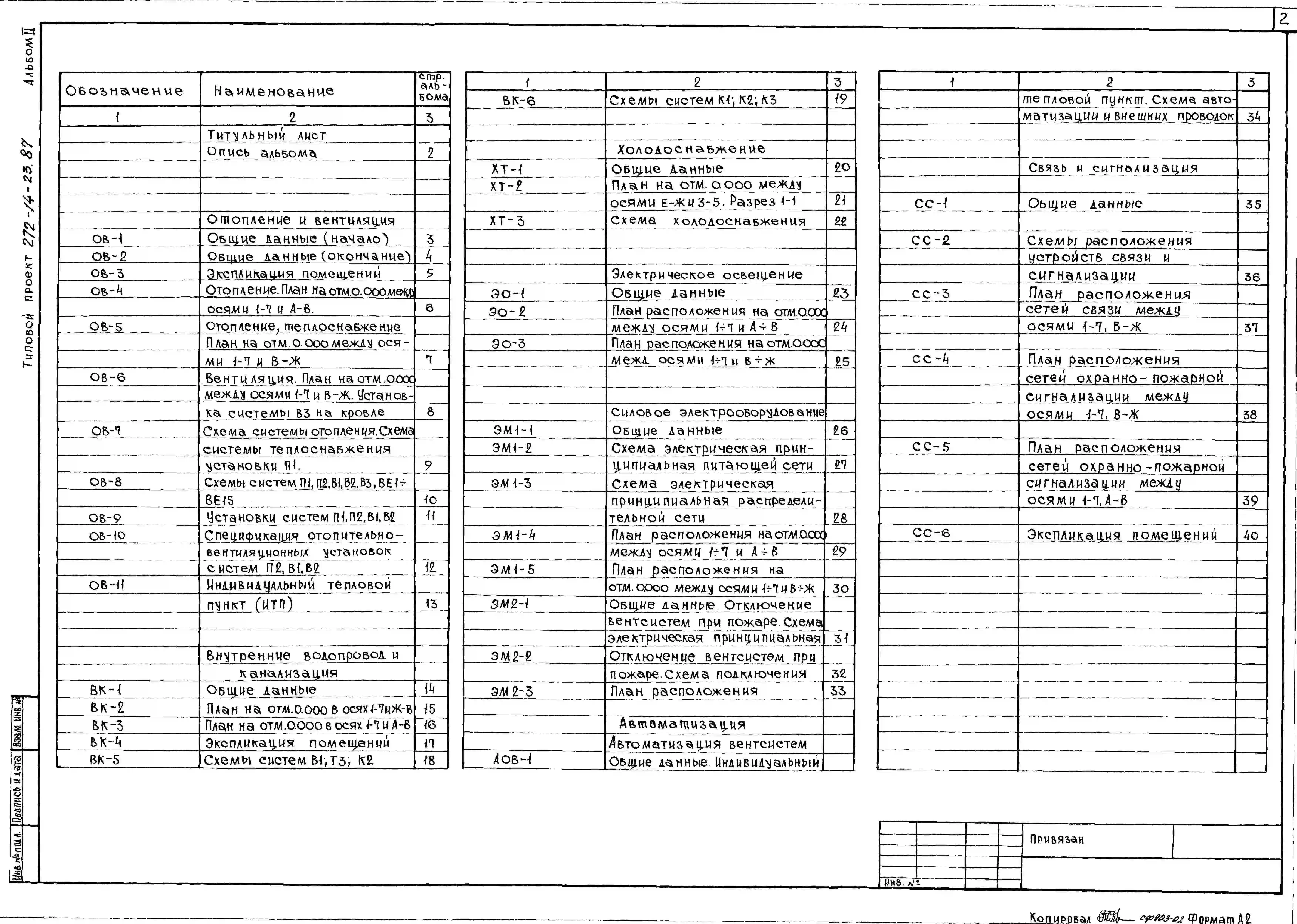

Состав проекта
Номер альбома
Наименование
Состав альбома

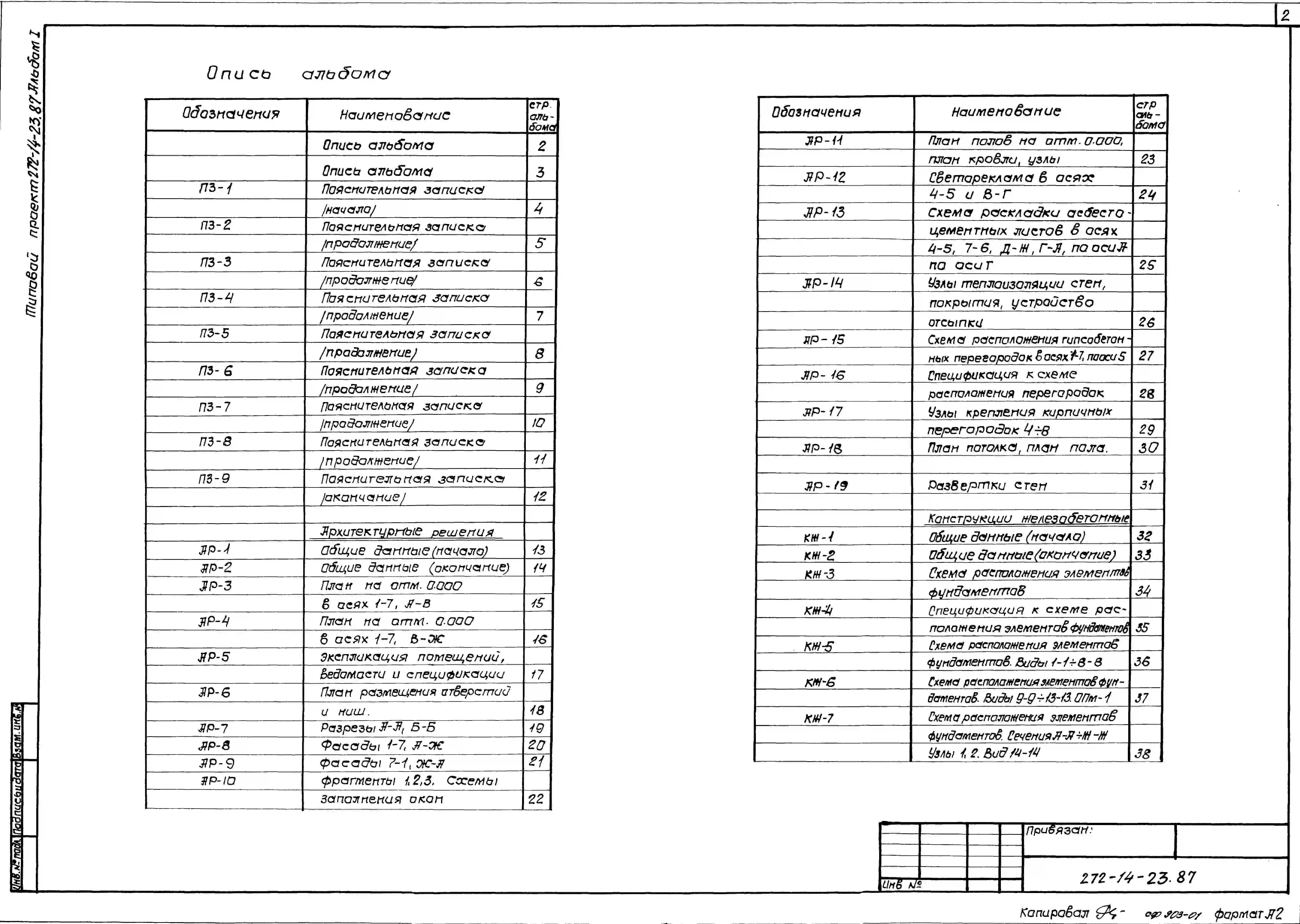

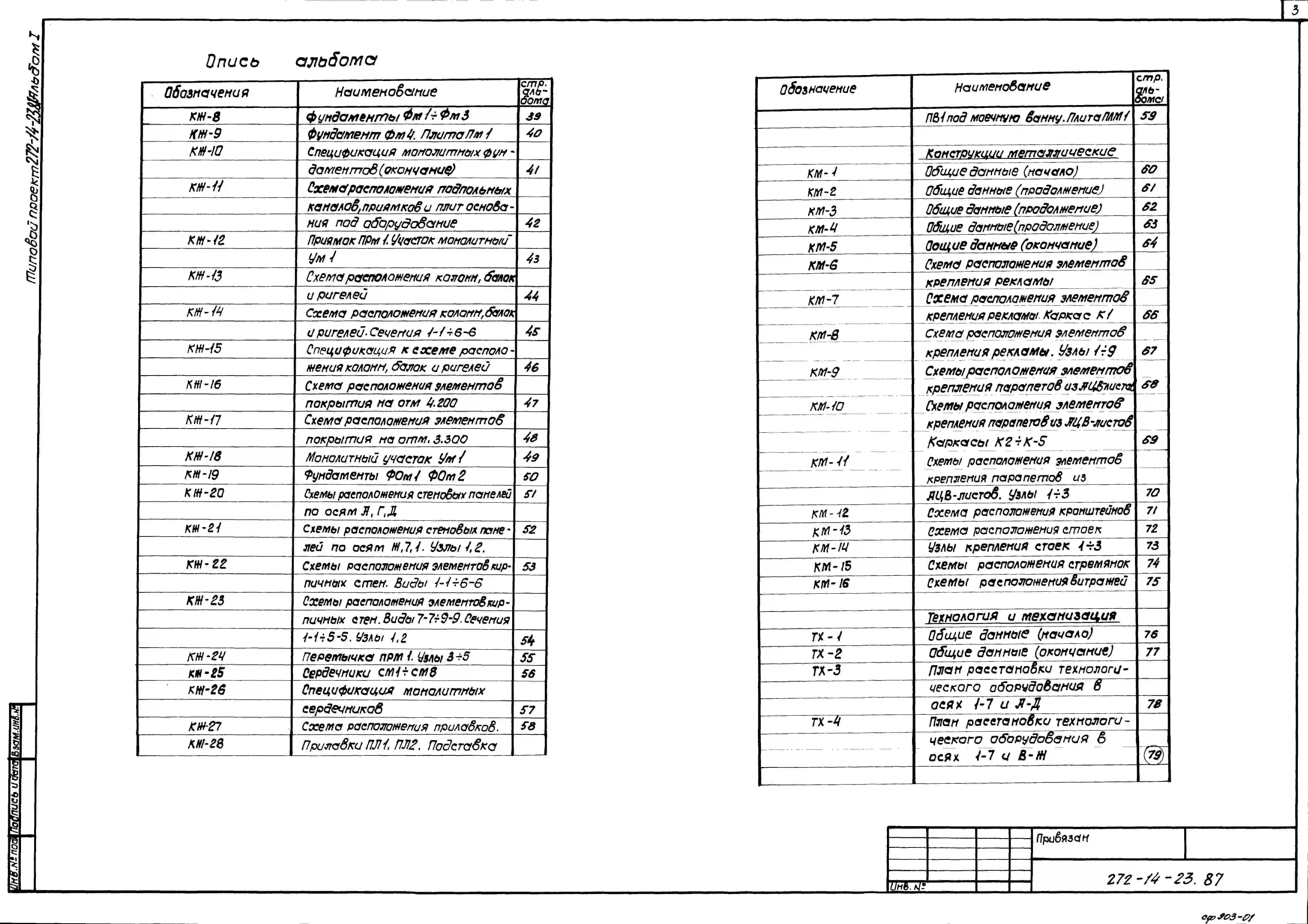

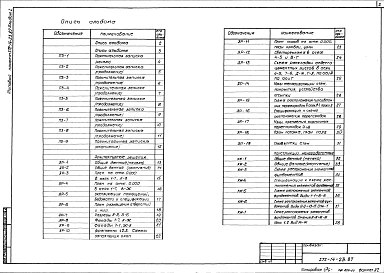

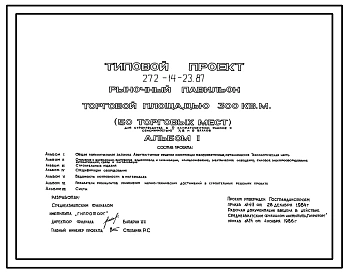

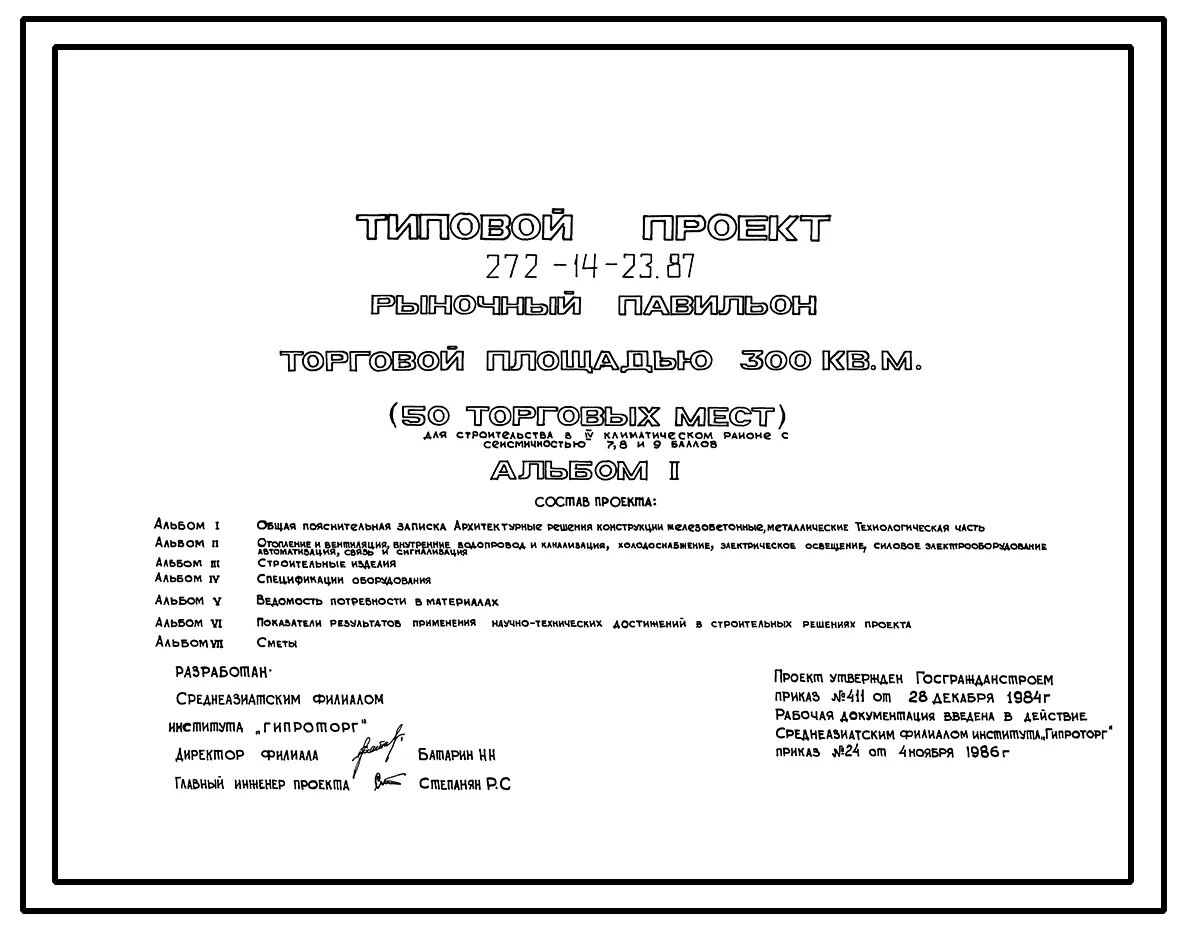

Альбом 1
Общая пояснительная записка. Архитектурные решения, конструкции железобетонные, металлические. Технологическая часть.
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

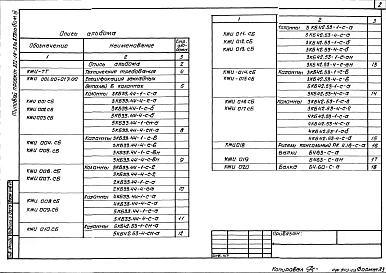

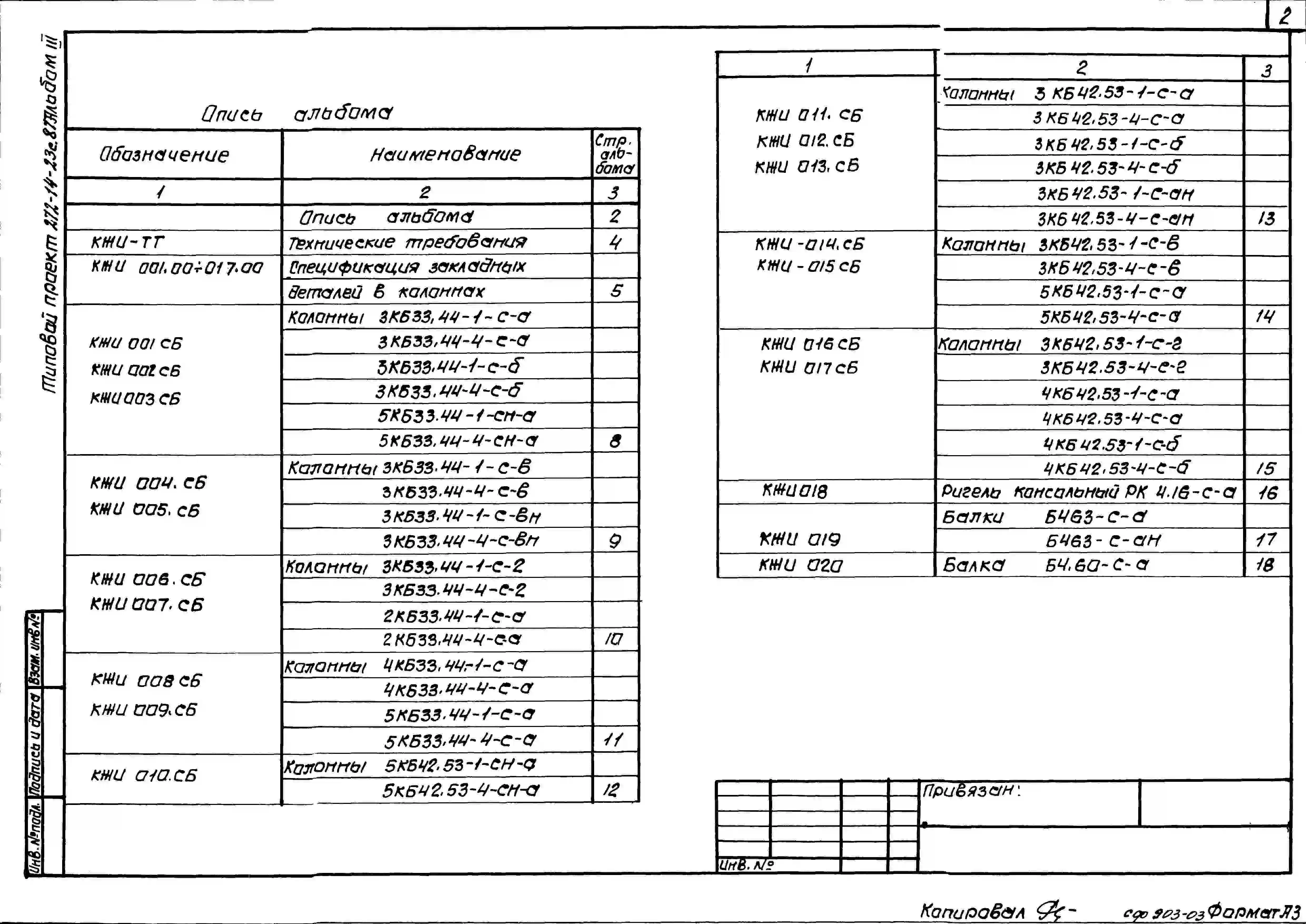

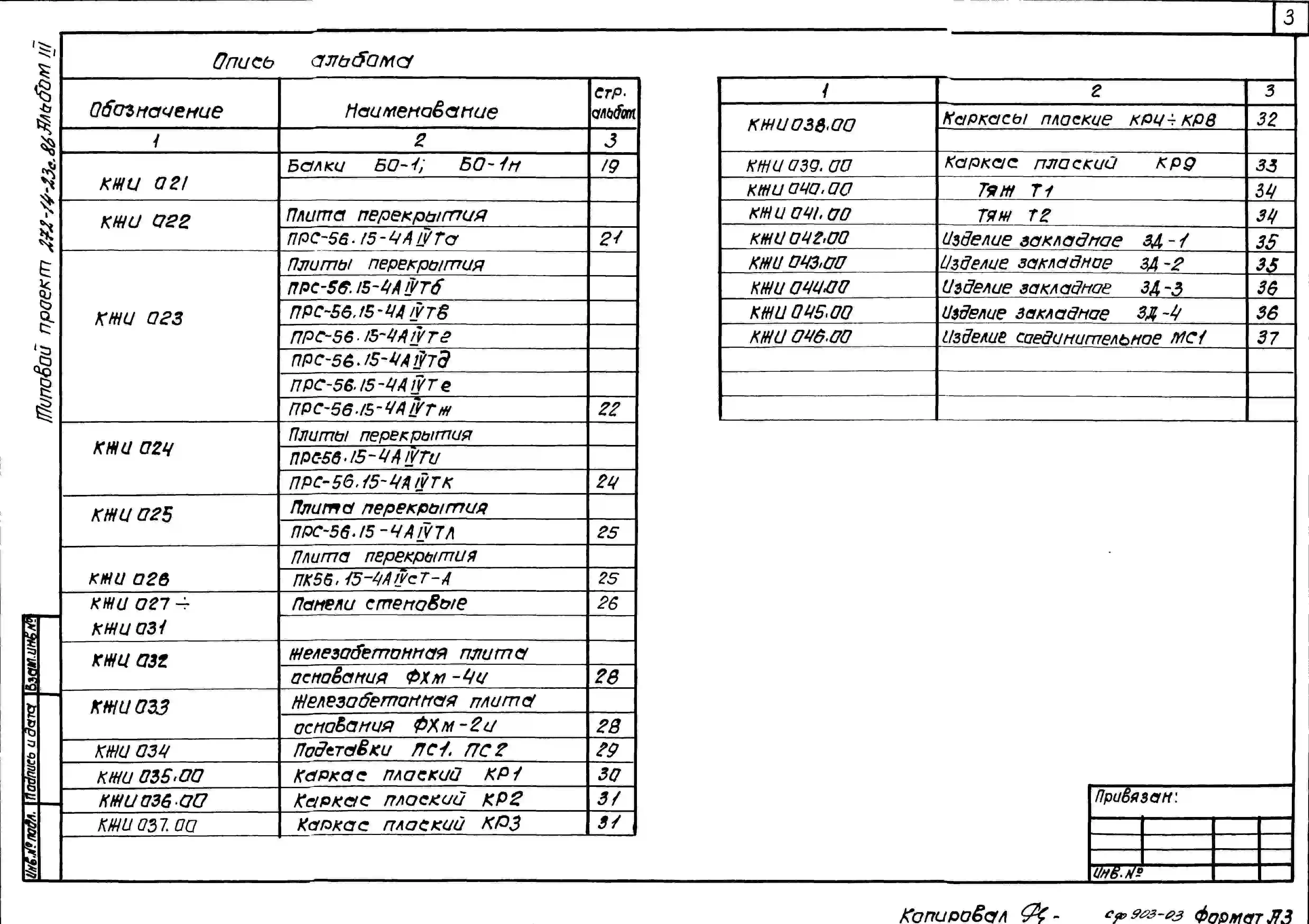

Альбом 3
Строительные изделия
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

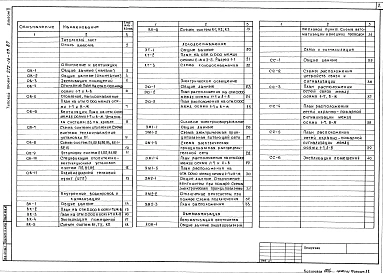

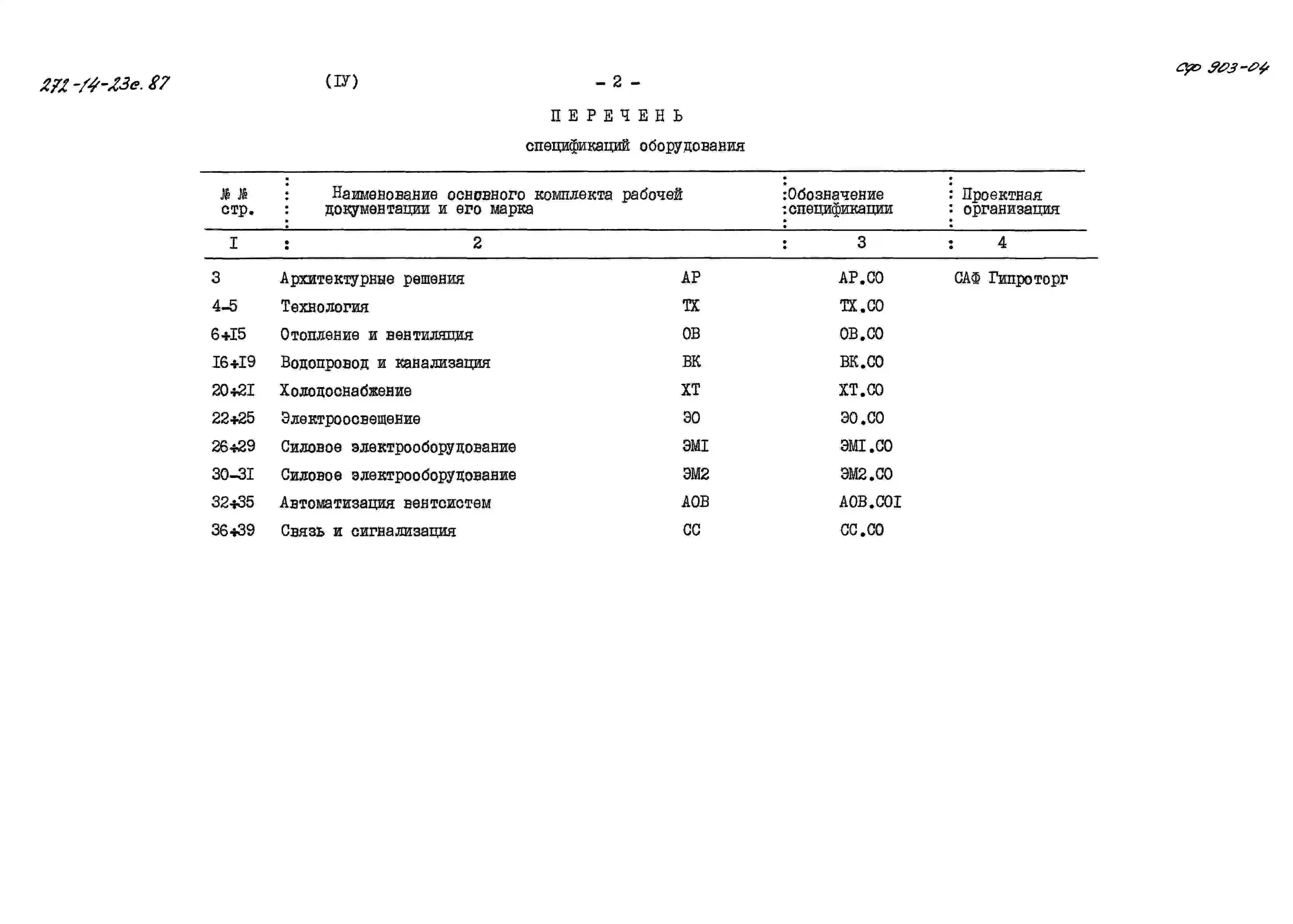

Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 6
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

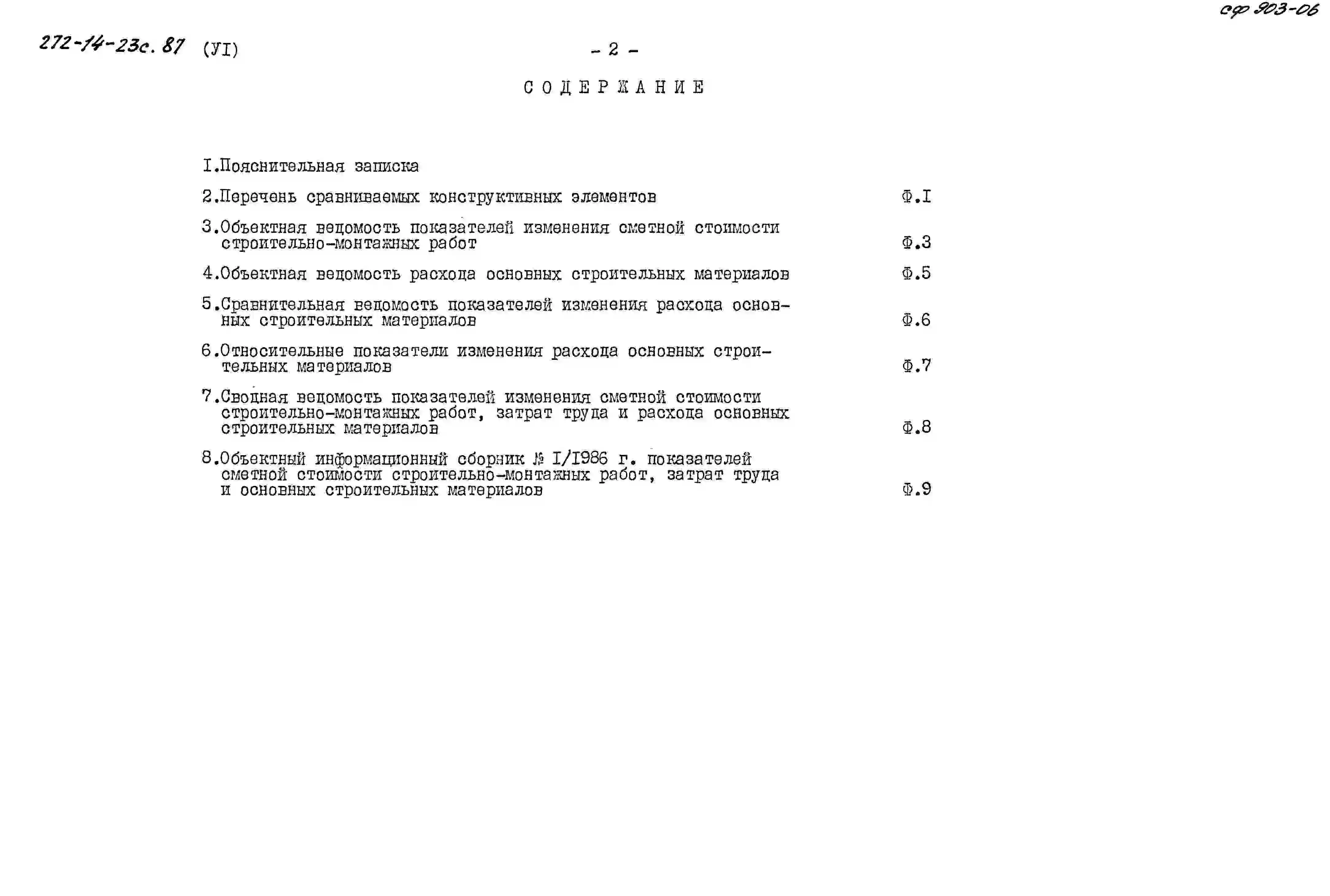

Альбом 7
Сметы
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

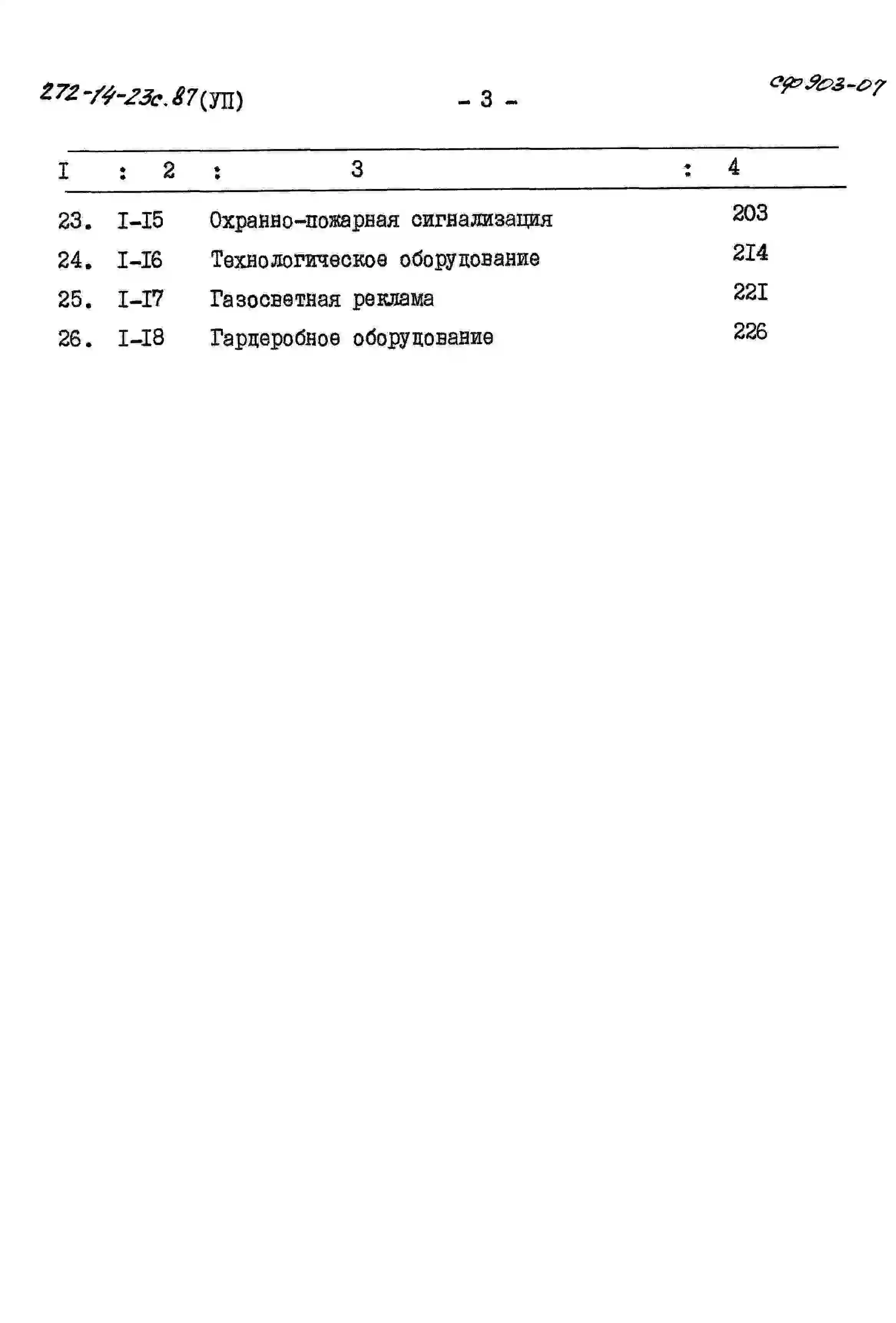

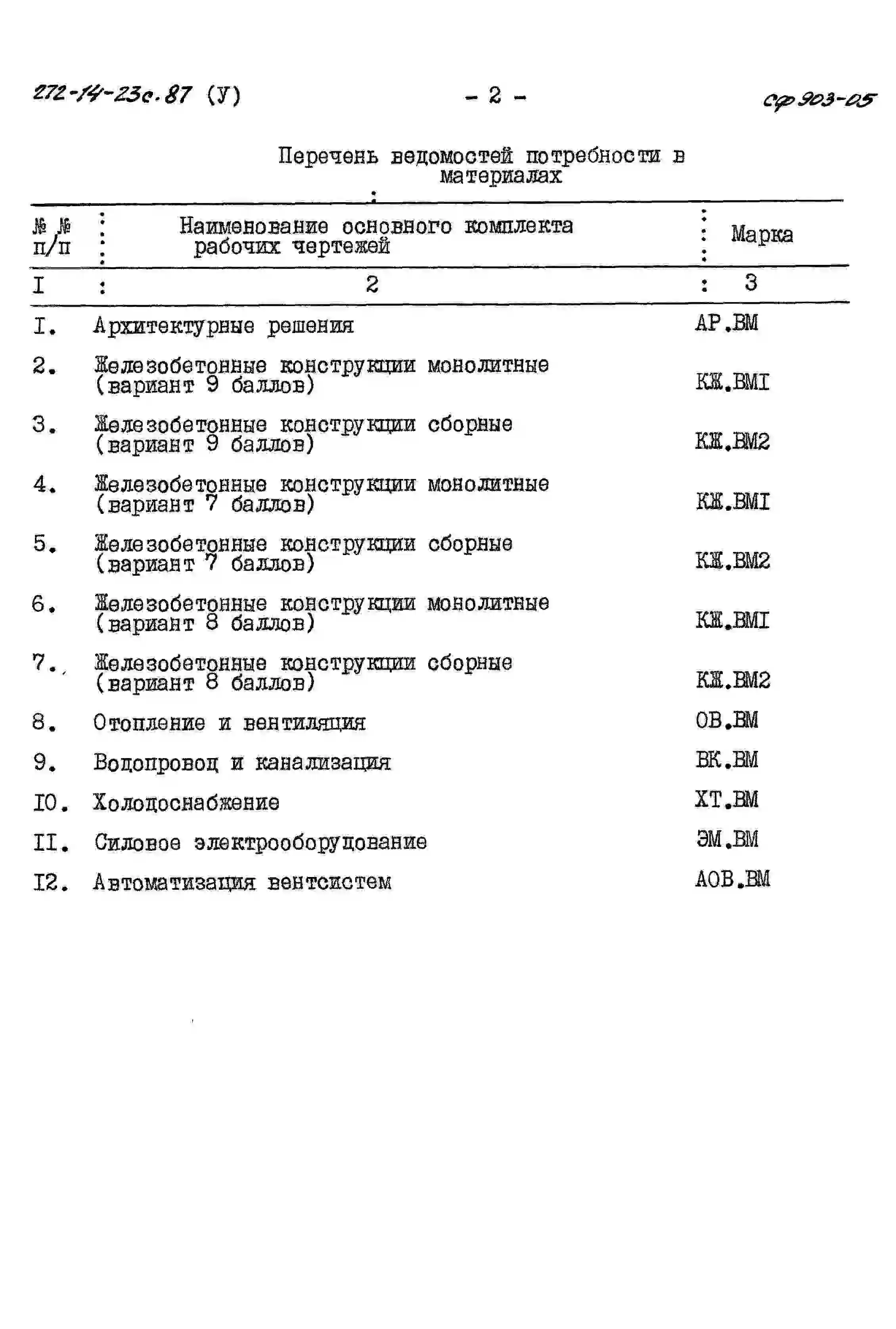

Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ

Фундаменты – сборные железобетонные по серии 1.020-1/83, вып. 1-1 (Типоразмеров-4); блоки стен подвала по ГОСТ 13579-78 (Типоразмеров-6), монолитные.

Фундаментные балки – сборные железобетонные по серии 1.415-1, вып. 1. (Типоразмеров-1)

Колонны – сборные железобетонные по серии 1.020.1-2с, вып. 2-9 (Типоразмеров-4), по серии 1.020.1-2с, вып. 2-5 (Типоразмеров-4).

Ригели – сборные железобетонные по серии 1.020.1-2с, вып. 3-1. (Типоразмеров-8)

Покрытия – сборные железобетонные по серии 1.041.1-2, вып. 1 (Типоразмеров-2), по серии 1.041.1-2, вып. 6 (Типоразмеров-1).

Стены – сборные легкобетонные стеновые панели по серии 1.030.1-1, вып. 1-1 (Типоразмеров-8)

Перегородки – сборные гипсобетонные по серии 1.231.9-7, вып. 2, армокирпичные, гипсолитовые.

Кровля – рулонная из 4-х слоев рубероида. Утеплитель пенобетон γ=400 кгс/м3.

Полы – мозаичные, линолеум, бетонные, керамическая плитка.

Окна – по ГОСТ 11214-78 (Типоразмеров-4), по серии 1.136-12, вып. 1 (Типоразмеров-3), по серии 1.236.4-8,вып. 1 (Типоразмеров-2).

Двери – по ГОСТ 6629-74Х (Типоразмеров-7), по серии 1.136.5-19 (Типоразмеров-3), по серии 1.236-5, вып. 2 (Типоразмеров-3), по ТУ 13-313-78 (Типоразмеров-1), по серии 1.235.4-7/84, вып. 2 (Типоразмеров-1).

Наибольшая масса монтажного элемента (ригель) – 3,2 т.

ОТДЕЛКА НАРУЖНАЯ

Панели – отделка каменной крошкой в заводских условиях; кирпичная кладка с расшивкой швов; парапет и цоколь – окраска ЦПХВ.

ВНУТРЕННЯЯ

Штукатурка, окраска, облицовка керамической плиткой.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ

Водопровод – хозяйственно-питьевой от городских сетей. Напор на вводе Н=10,0 м.

Канализация – хозяйственная и производственная в городскую сеть, ливнестоки – в городскую сеть.

Отопление – центральное, водяное от городских сетей. Параметры теплоносителя Т=150-700С.

Вентиляция – приточно-вытяжная с механическим побуждением и естественно-вытяжная.

Горячее водоснабжение – централизованное от внешних сетей.

Электроснабжение – от городских сетей напряжением 380/220В.

Устройства связи – телефонизация, радиофикация, электрочасофикация, охранно-пожарная сигнализация.

Холодоснабжение – непосредственное кипение фреона в приборах охлаждения.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ

За расчетный показатель принят 1 м2 торговой площади.

Количество расчетных единиц – 300.

Проектом предусмотрены варианты с сейсмичностью 7 и 8 баллов, температурой наружного воздуха минус 100С.

Сметная документация составлена в нормах и ценах 1984 года.

Нормативные документы

Номер документа
Наименование
Блоки бетонные для стен подвалов. Технические условия (с Изменением N 1)
