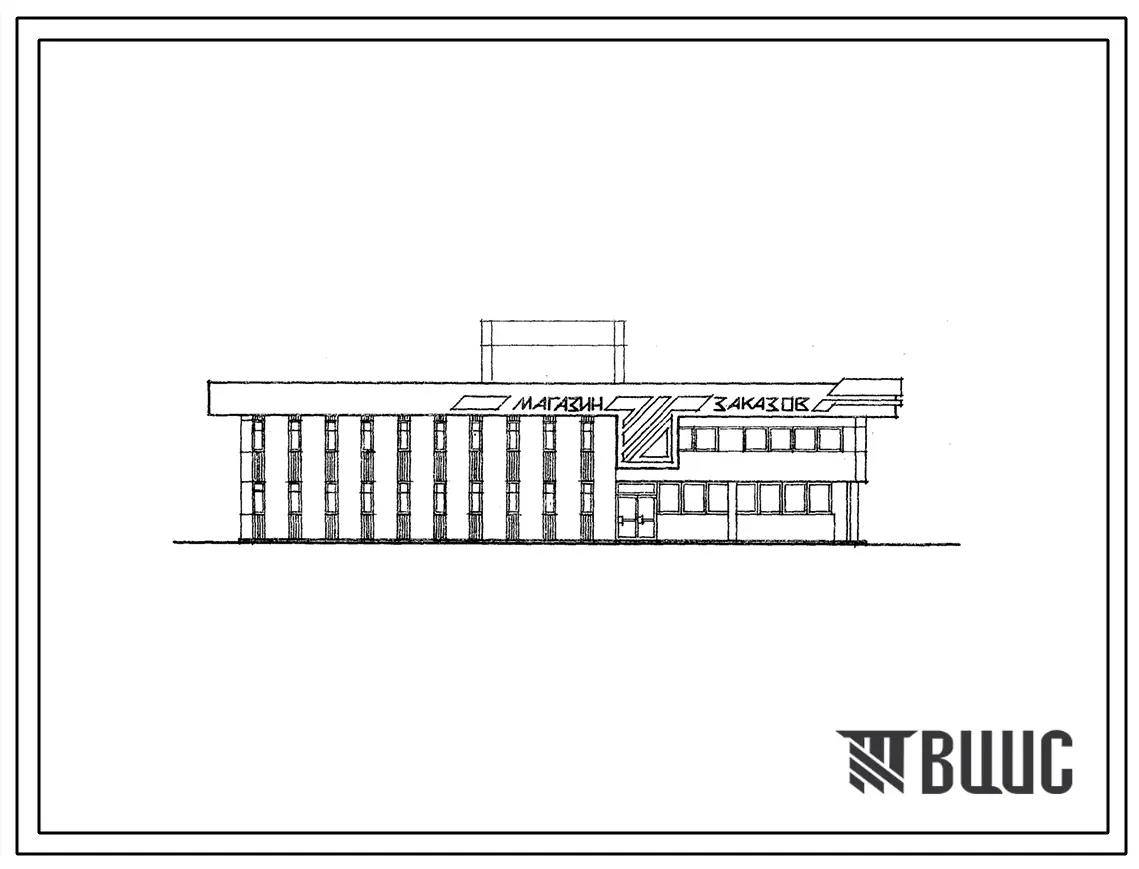

Типовой проект 272-13-127с.87 МАГАЗИН ЗАКАЗОВ НА 2 ТЫС. ЗАКАЗОВ В ДЕНЬ

Общие данные

Номер проекта

272-13-127с.87

Наименование проекта

МАГАЗИН ЗАКАЗОВ НА 2 ТЫС. ЗАКАЗОВ В ДЕНЬ

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

  • ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.
Продажа паспорта проекта -360 рублей /паспорт
Продажа чертежей по листам - от 250 рублей/лист
Продажа чертежей по Альбомам - от 3000 рублей/альбом
Состав проекта
Номер альбома
Наименование
Состав альбома

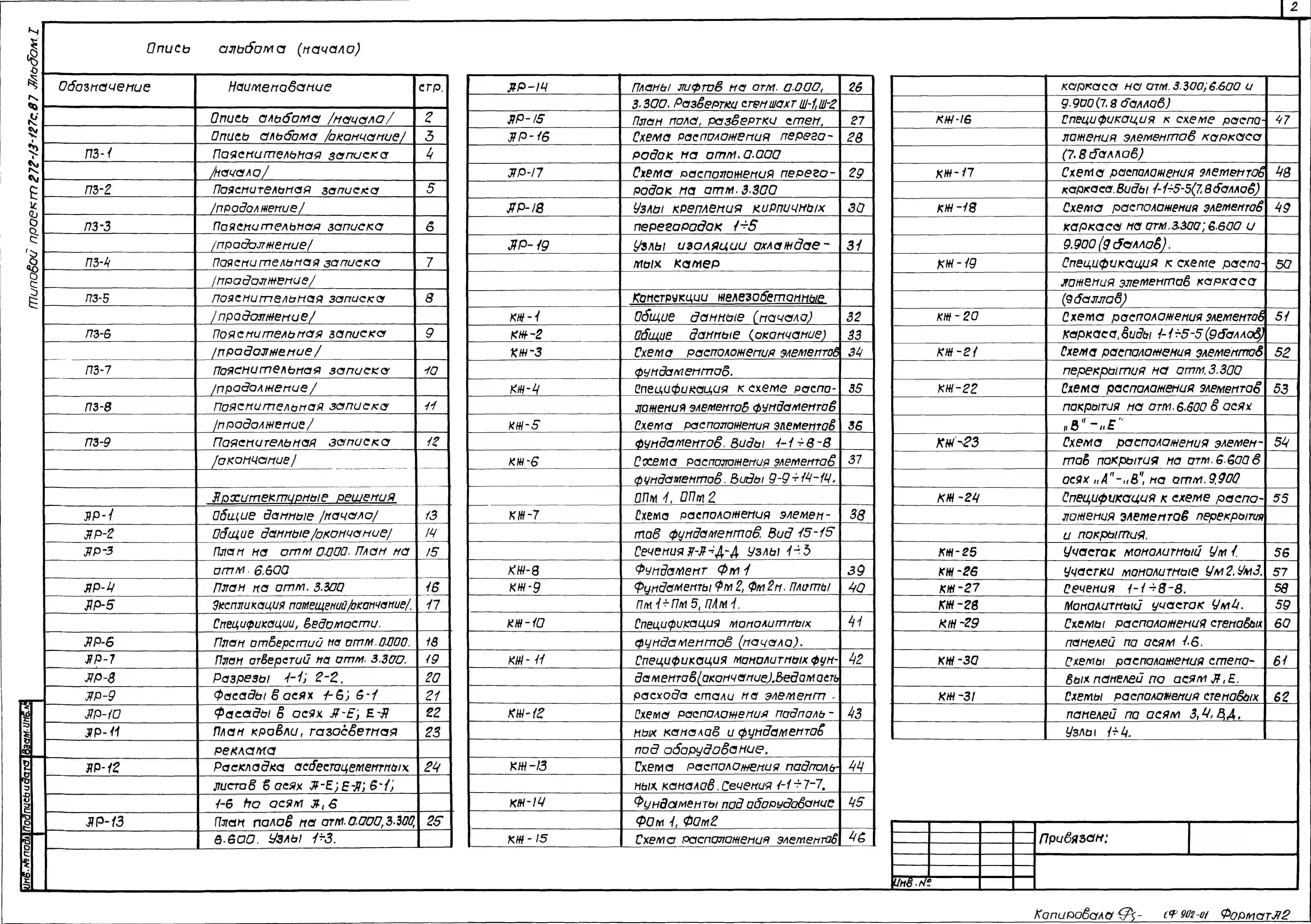

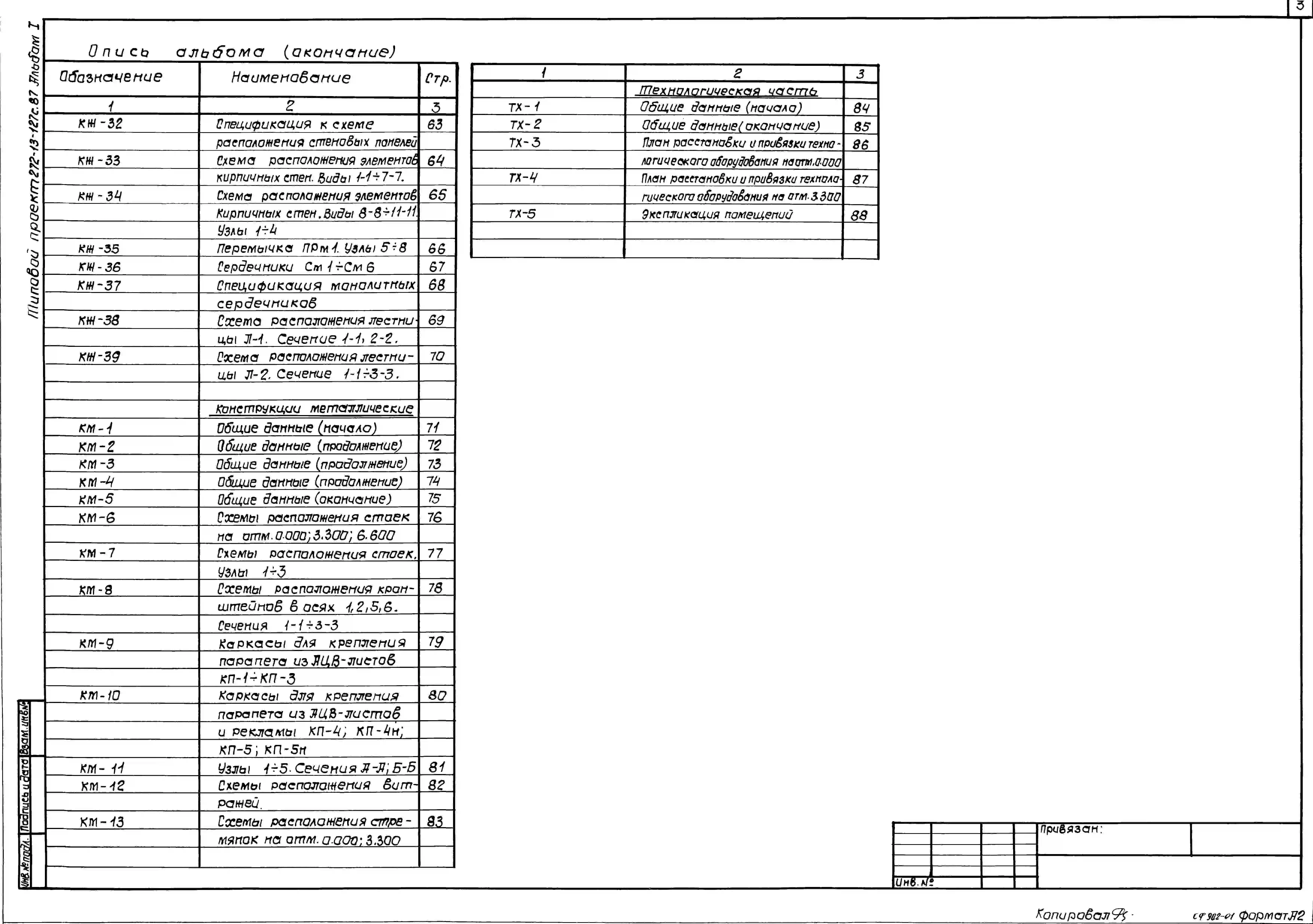

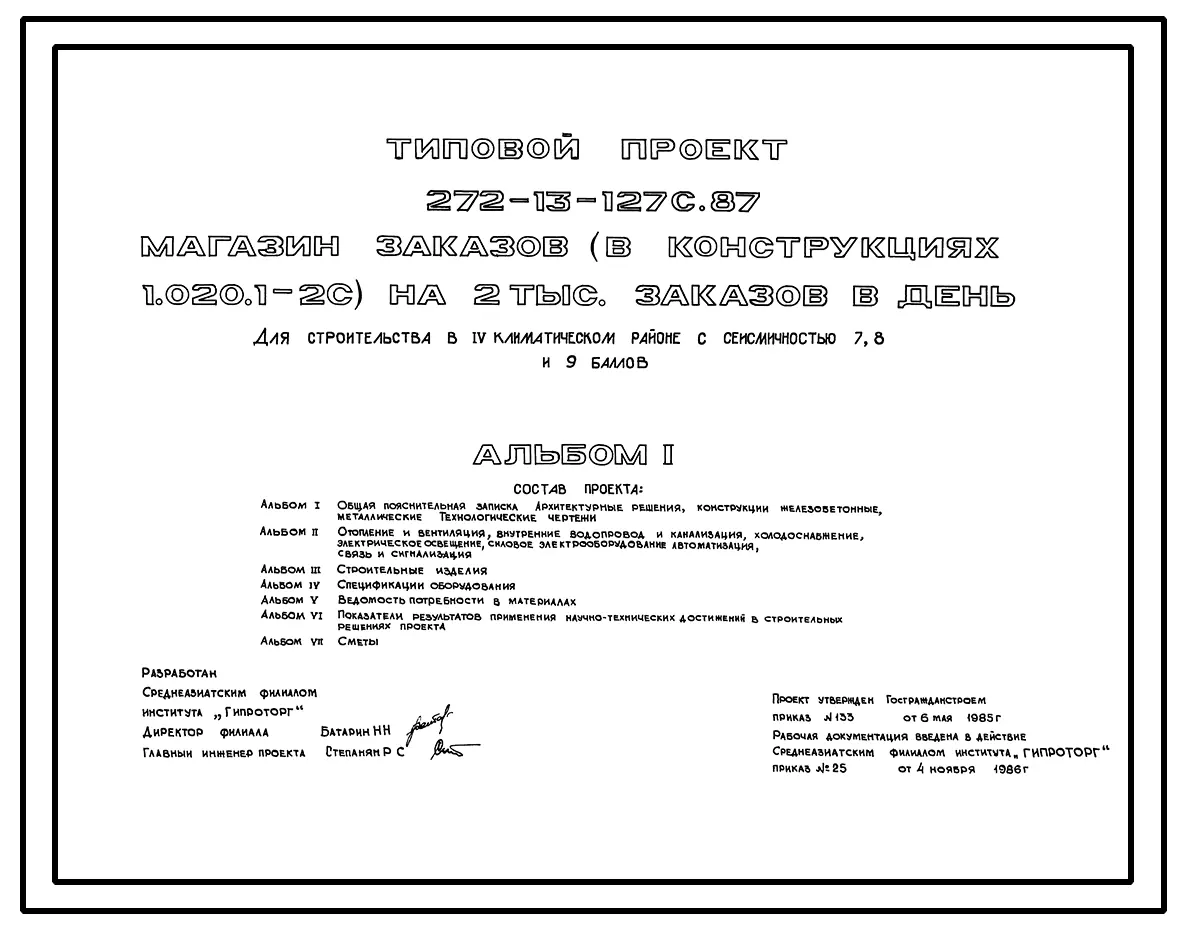

Альбом 1
Общая пояснительная записка. Архитектурные решения, конструкции железобетонные, металлические. Технологические чертежи
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

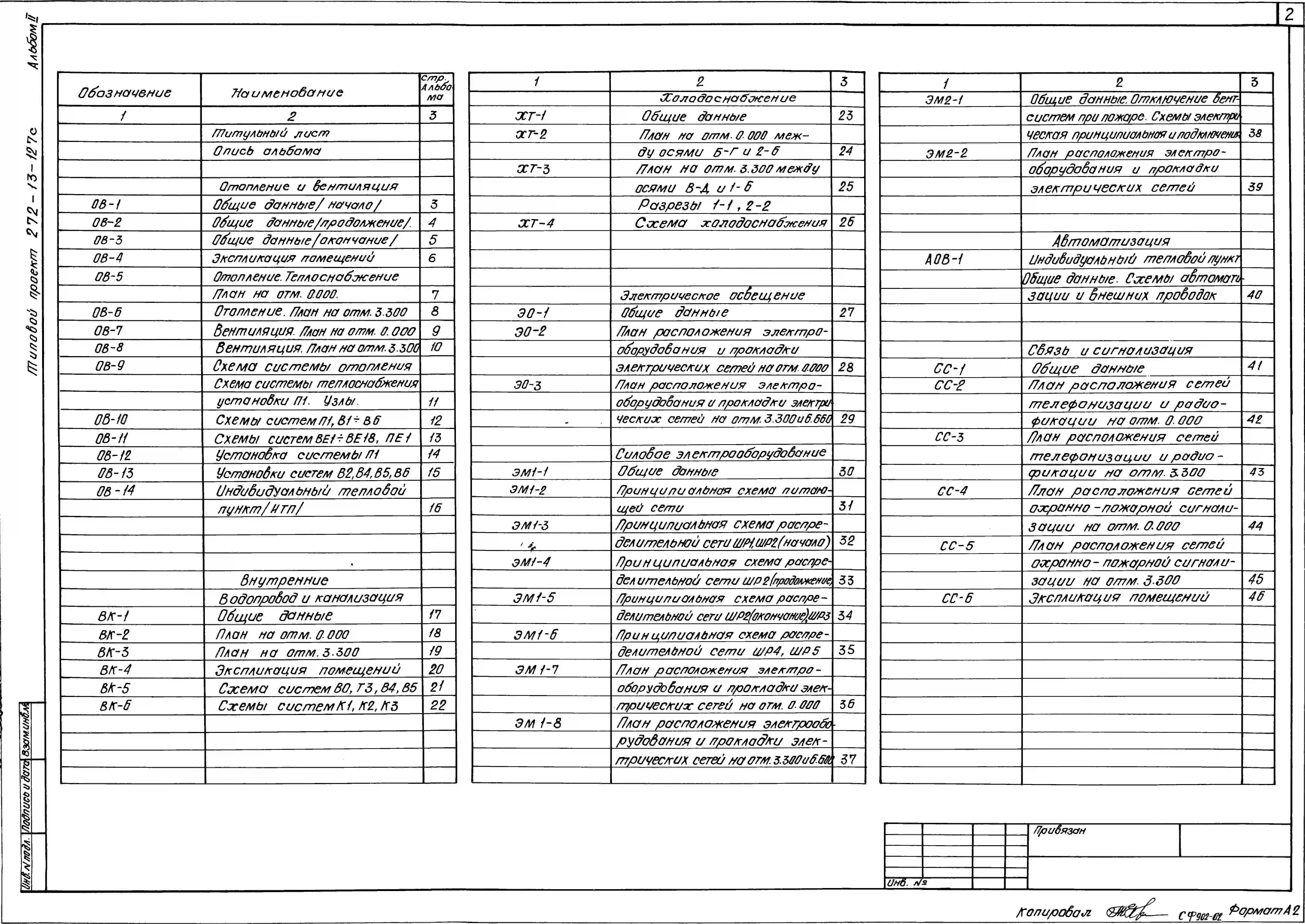

Альбом 2

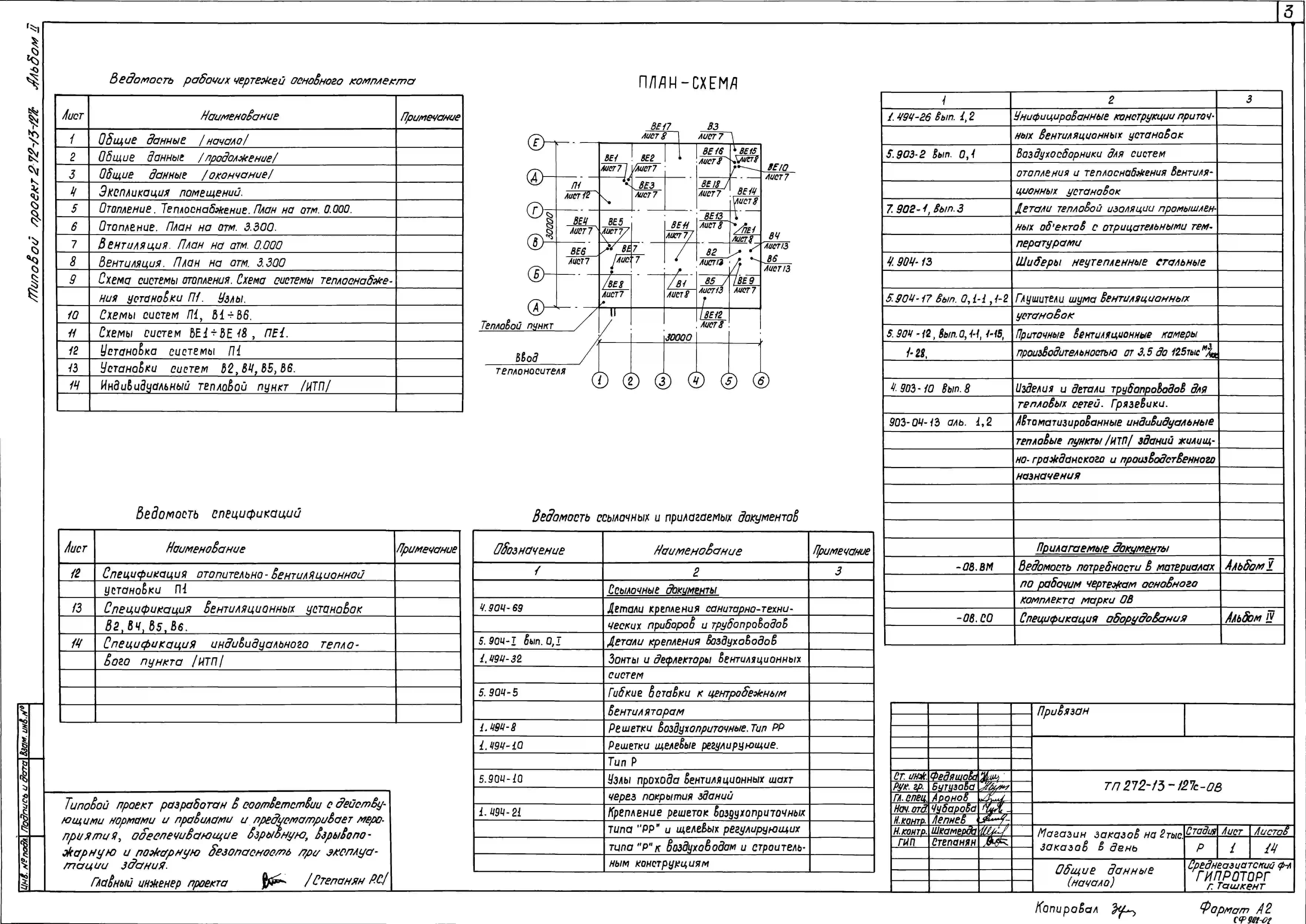

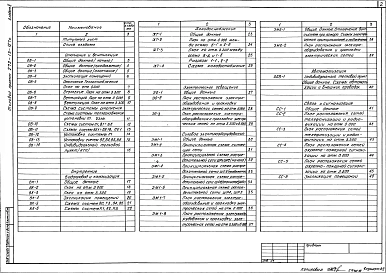

Отопление и вентиляция, внутренние водопровод и канализация, холодоснабжение, электрическое освещение, силовое электрооборудование, автоматизация вентсистем, связь и сигнализация
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

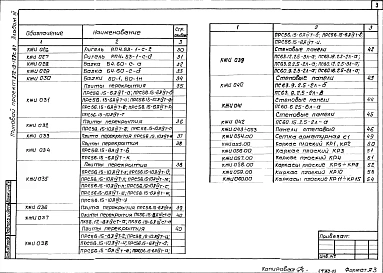

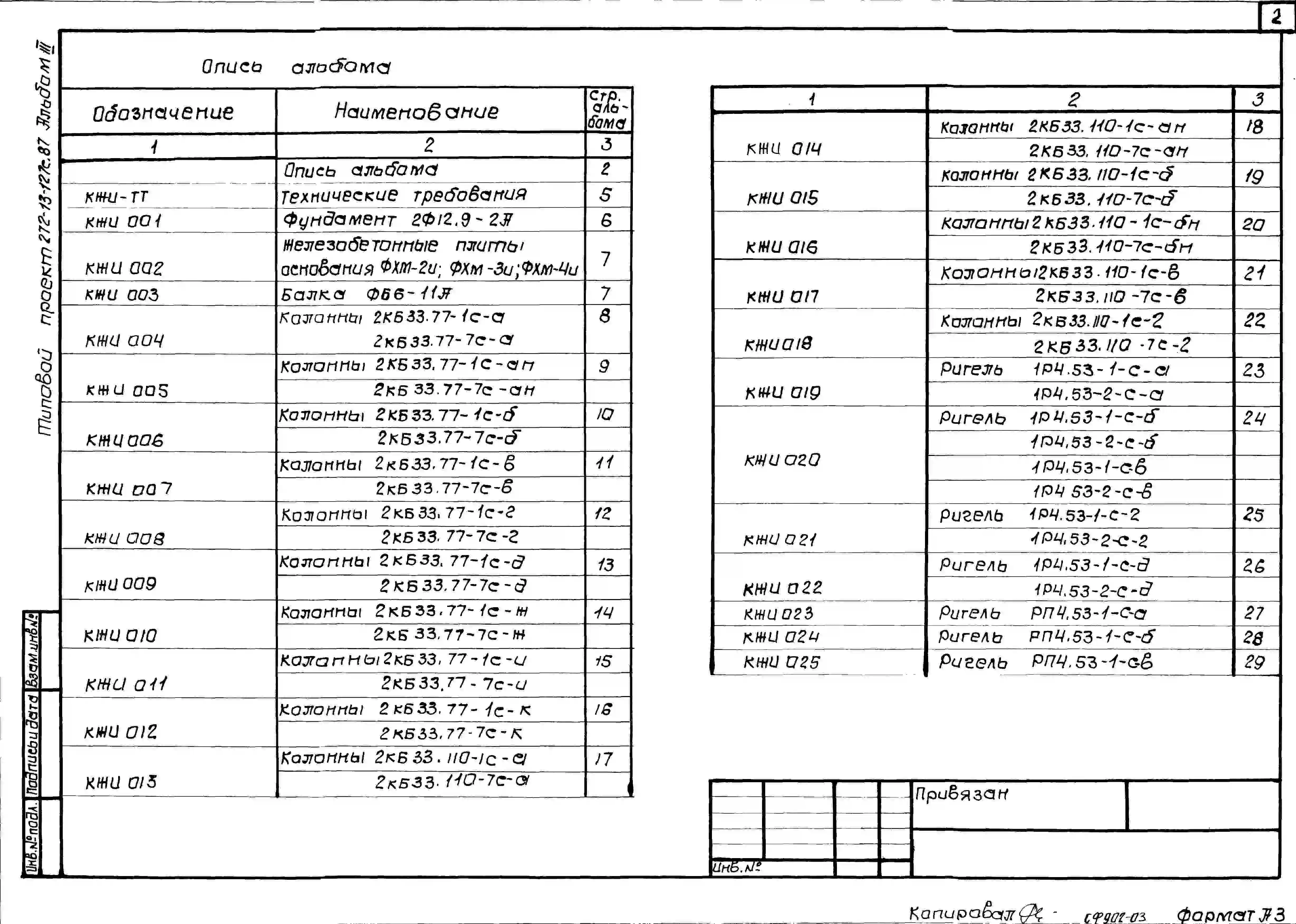

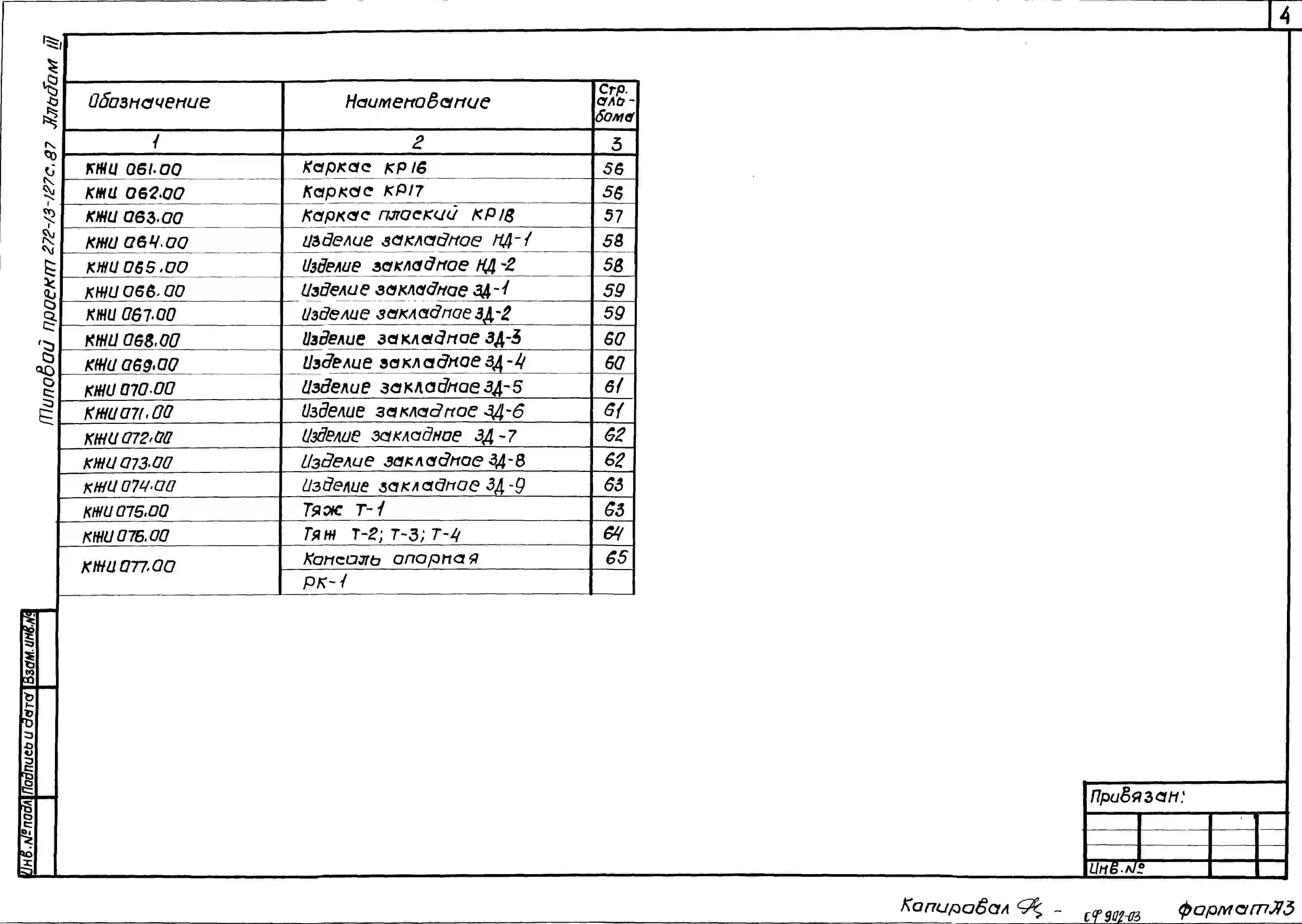

Альбом 3

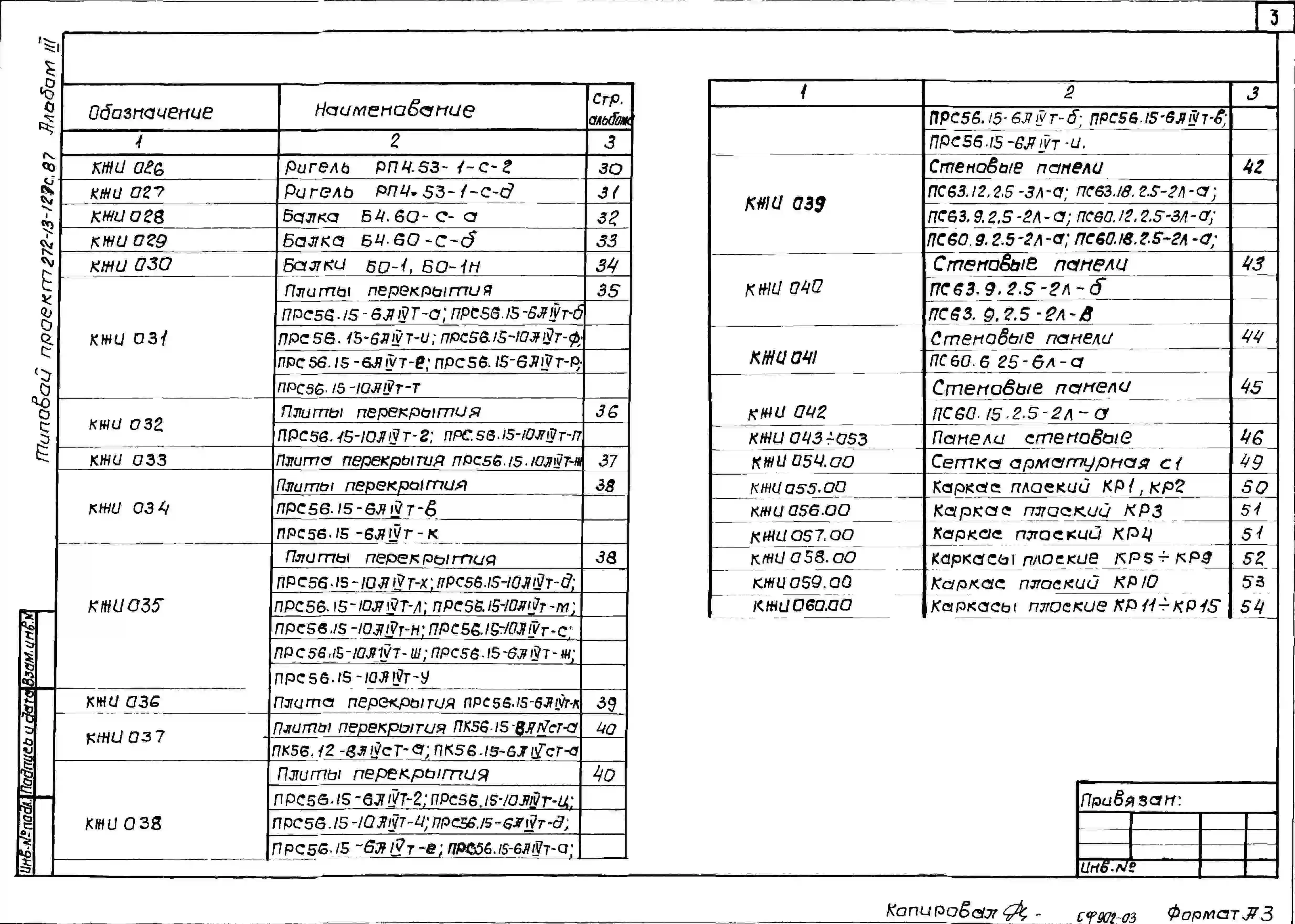

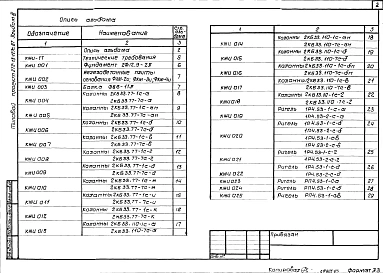

Строительные изделия
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:
Альбом 4
Спецификации оборудования
Новое название альбома:
Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 6
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

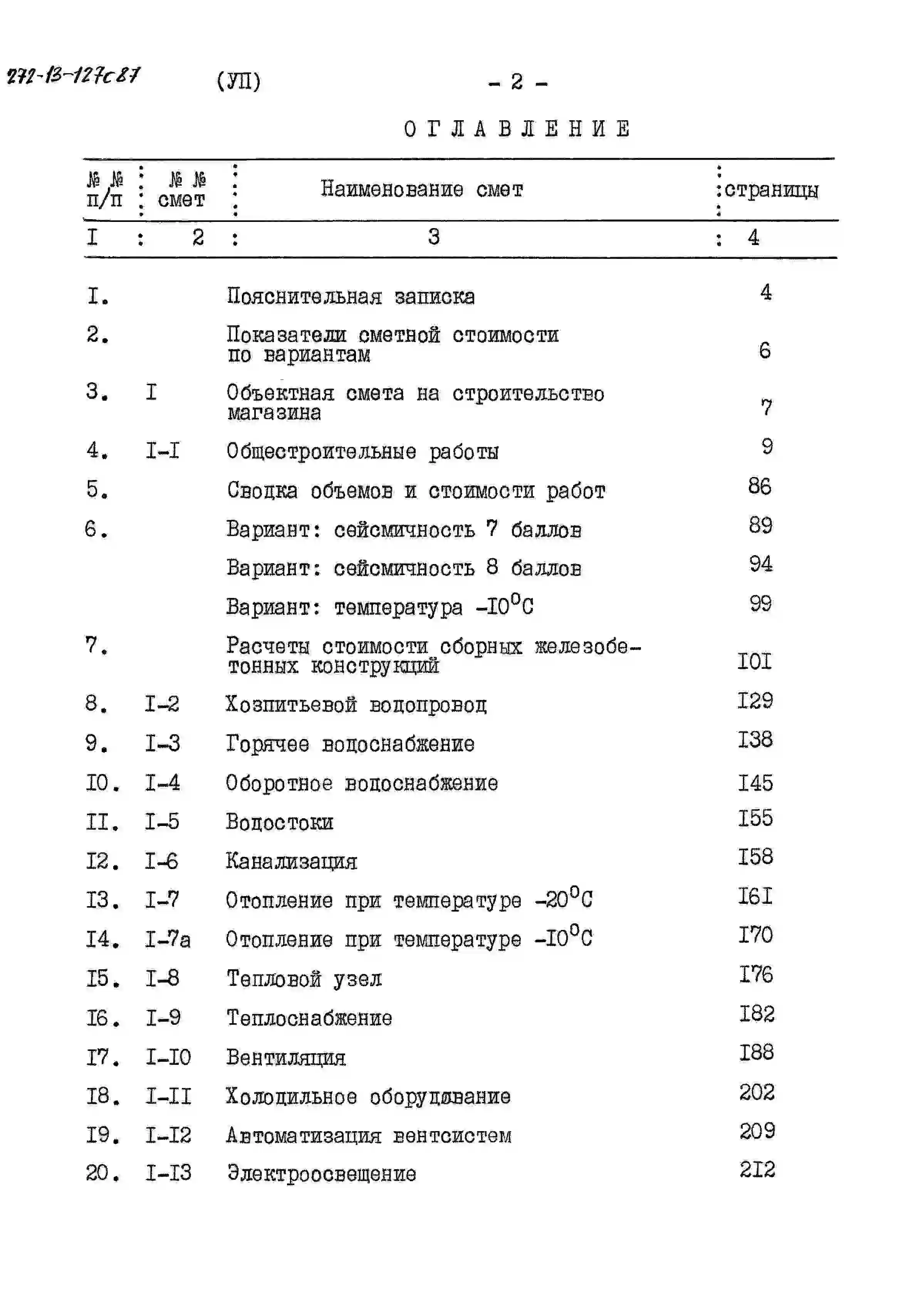

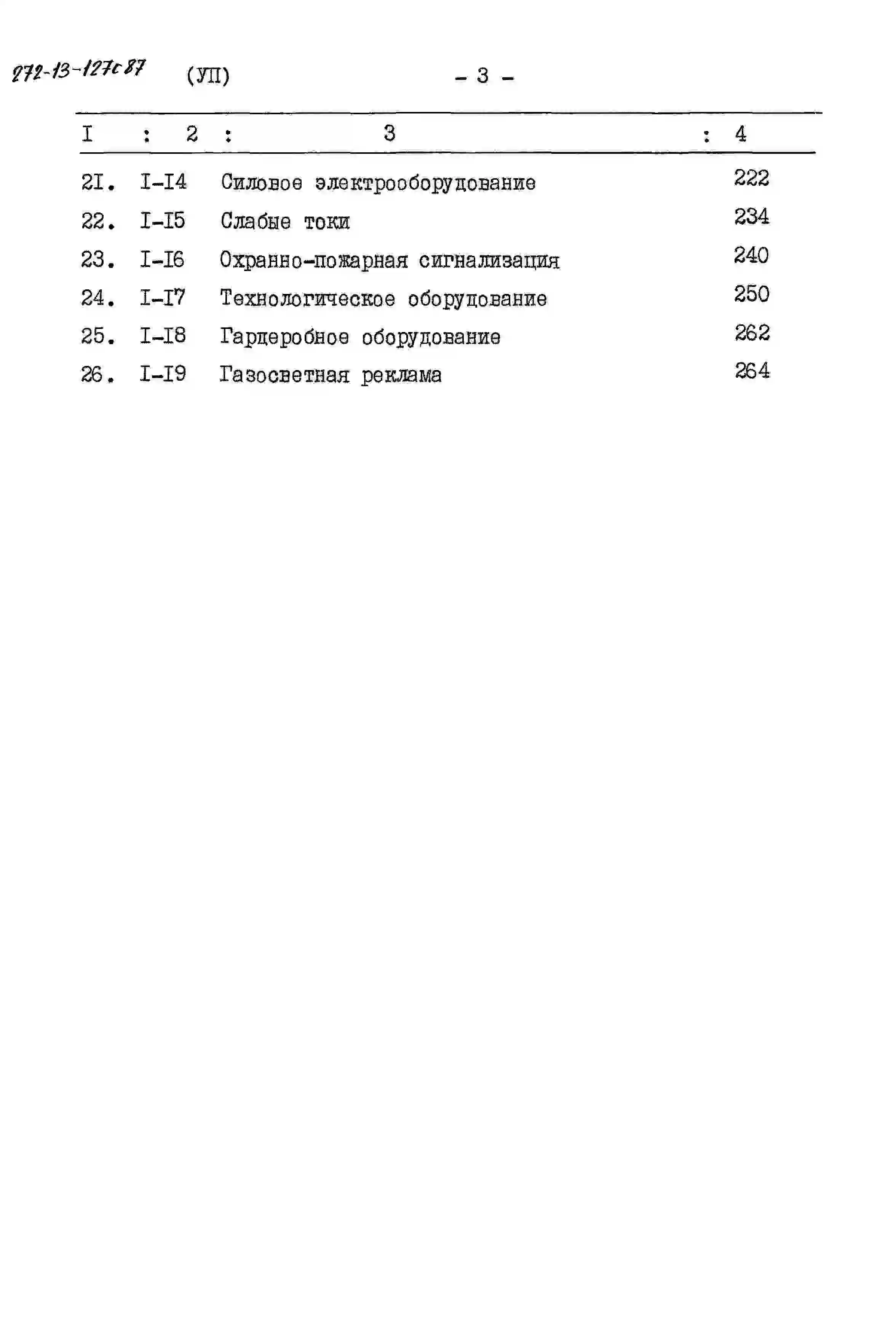

Альбом 7

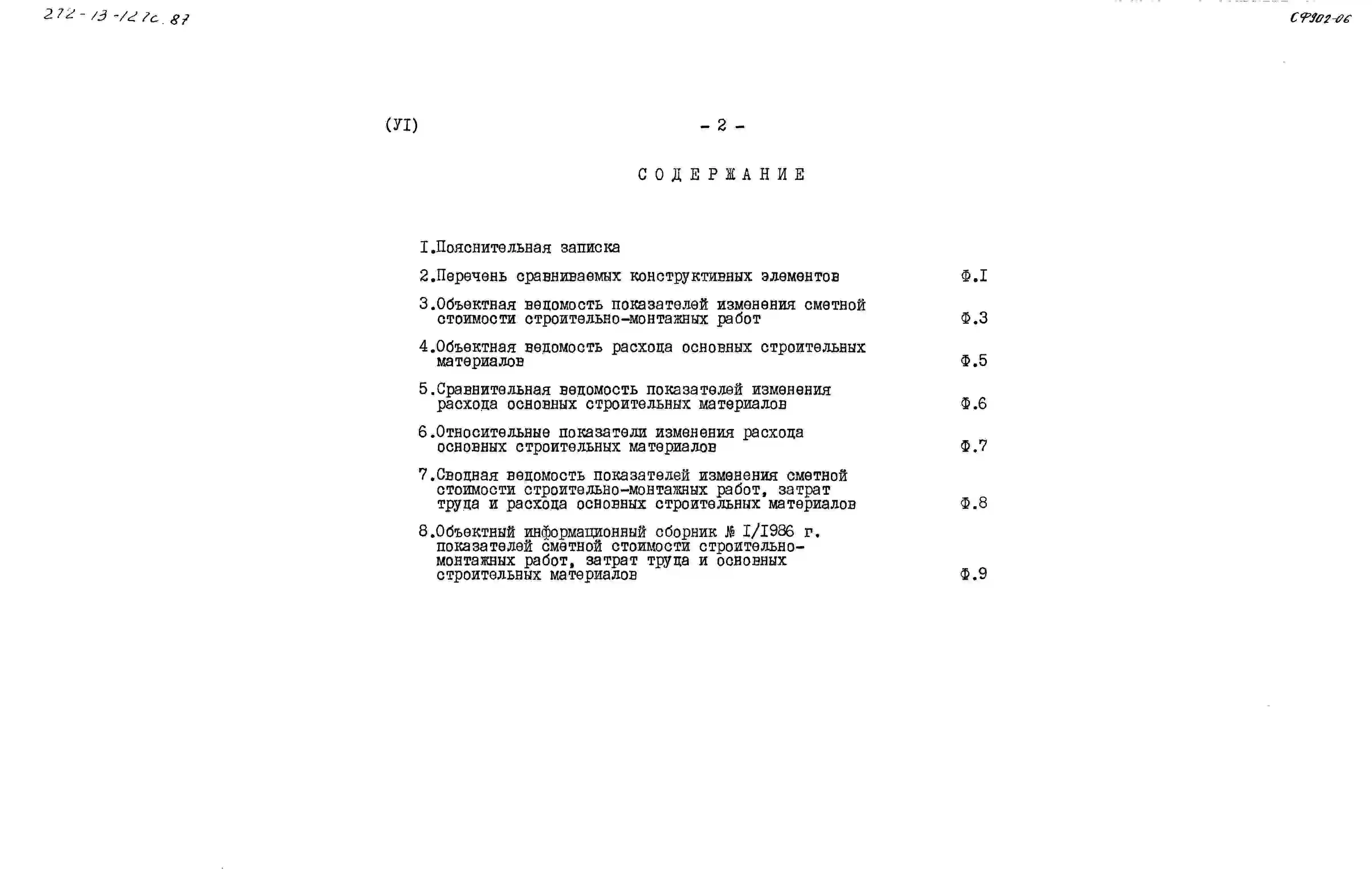

Сметы
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ

Фундаменты – сборные железобетонные по серии 1.020-1/83, вып. 1-1 (Типоразмеров-1); по ГОСТ 13579-78 (Типоразмеров-6) – монолитные из бетона марки В15.

Фундаментные балки – сборные железобетонные по серии 1.415-1, вып. 1. (Типоразмеров-1)

Колонны – сборные железобетонные по серии 1.020.1-2с, вып. 2-5. (Типоразмеров-2)

Ригели – сборные железобетонные по серии 1.020.1-2с, вып. 3-1. (Типоразмеров-2)

Покрытия – сборные железобетонные по серии 1.041.1-2, вып. 1, 6. (Типоразмеров-3)

Стены – сборные железобетонные по серии 1.030.1-1, вып. 1-1. (Типоразмеров-15)

Перегородки – гипсобетонные по серии 1.231.9-7, вып. 2, армокирпичные, гипсолитовые. (Типоразмеров-3)

Покрытия – сборные железобетонные по серии 1.041.1-2, вып. 1, 6. (Типоразмеров-7)

Кровля – рулонная, из 4-х слоев рубероида. Утеплитель из пенобетона γ=400 кгс/м3.

Лестницы – сборные железобетонные по серии 1.050.1-2, вып. 1.

Ограждения – металлические по серии 1.050.1-2, вып. 2.

Полы – бетонные, мозаичные, линолеум, керамическая плитка.

Окна – по ГОСТ 11214-78 (Типоразмеров-5), по серии 1.136-12, вып. 1 (Типоразмеров-4), по серии 1.236.4-8, вып. 1 (Типоразмеров-2).

Двери – по ГОСТ 6629-74Х (Типоразмеров-6), по серии 1.236-5, вып. 2 (Типоразмеров-4), по серии 1.136.5-19 (Типоразмеров-2), по ТУ 13-313-78 (Типоразмеров-2).

Наибольшая масса монтажного элемента (ригель) – 5,24 т.

ОТДЕЛКА НАРУЖНАЯ

Стеновые панели – заводская отделка мраморной крошкой.

Цоколь и парапеты – окраска ЦПХВ.

ВНУТРЕННЯЯ

Клеевая и масляная окраска, керамическая плитка.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ

Водопровод – хозяйственно-питьевой–производственный-противопожарный от городской сети, напор на вводе – 12 м (при пожаре 20 м).

Канализация – раздельная: хозбытовая, производственная ливневая в городские сети.

Отопление – центральное, водяное от городских сетей. Параметры теплоносителя Т=150-700С.

Вентиляция – приточно-вытяжная с механическим побуждением и естественно-вытяжная.

Горячее водоснабжение – централизованное от внешних сетей.

Холодоснабжение – фреоновая с непосредственным кипением.

Электроснабжение – от электрических сетей напряжением 380/220В.

Устройства связи – телефонизация, радиофикация и охранно-пожарная сигнализация.

Лифты – грузовые грузоподъемностью – 1000 кг.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ

За расчетный показатель принят 1 заказ.

Всего расчетных единиц 2000.

Проектом предусмотрены варианты с сейсмичностью 7 и 8 баллов, температурой наружного воздуха минус 100С.

Сметная документация составлена в ценах 1984 года.

Нормативные документы

Номер документа
Наименование
Блоки бетонные для стен подвалов. Технические условия (с Изменением N 1)
