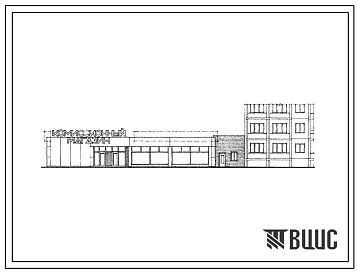

Типовой проект 272-12-84с.87 КОМИССИОННЫЙ МАГАЗИН ТОРГОВОЙ ПЛОЩАДЬЮ 400 КВ.М.

Общие данные

Номер проекта

272-12-84с.87

Наименование проекта

КОМИССИОННЫЙ МАГАЗИН ТОРГОВОЙ ПЛОЩАДЬЮ 400 КВ.М.

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

  • ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.
Продажа паспорта проекта -360 рублей /паспорт
Продажа чертежей по листам - от 250 рублей/лист
Продажа чертежей по Альбомам - от 3000 рублей/альбом

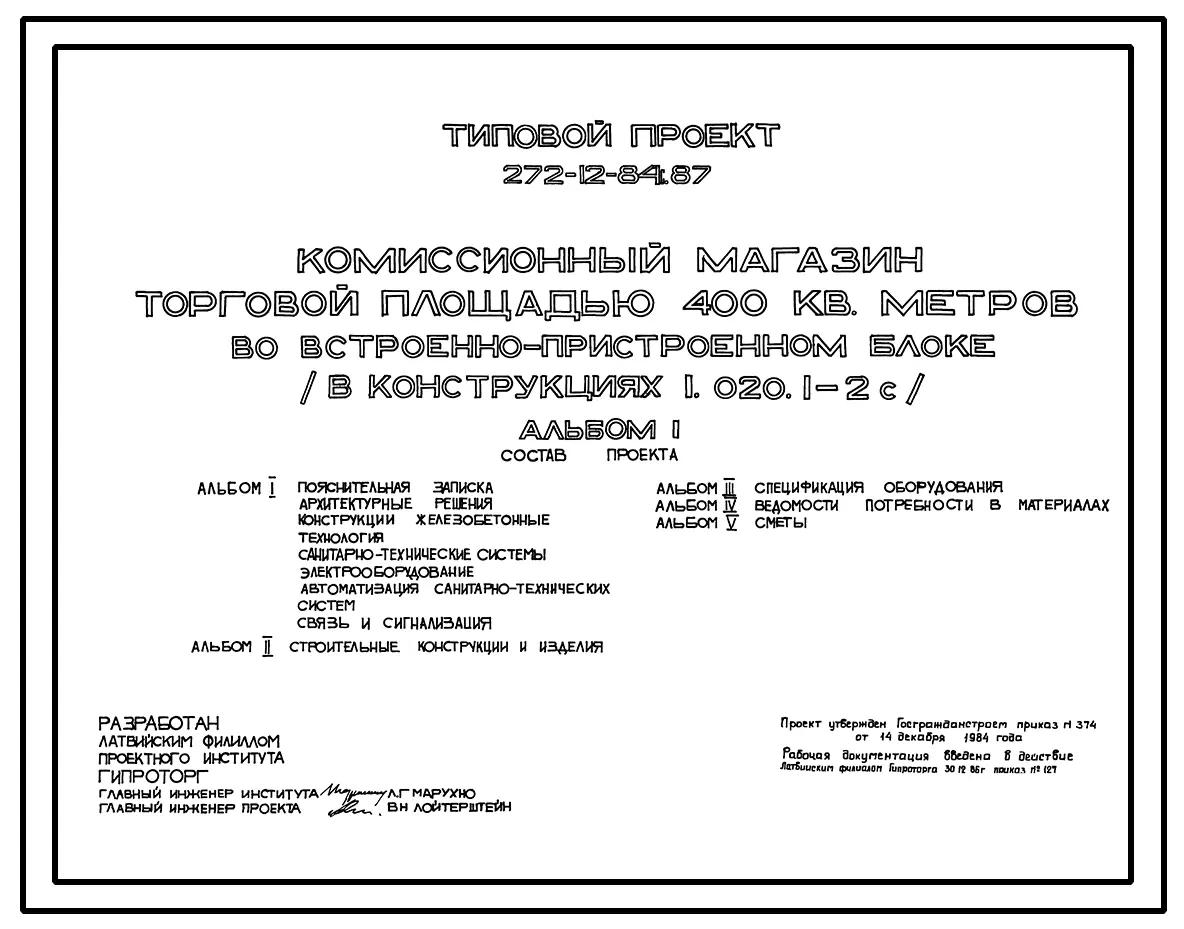

Состав проекта
Номер альбома
Наименование
Состав альбома
Альбом 1
Пояснительная записка. Архитектурные решения. Конструкции железобетонные. Технология. Санитарно-технические системы. Электрооборудование. Автоматизация санитарно-технических систем. Связь и сигнализация.
Новое название альбома:
Альбом 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ

Фундаменты – монолитные из бетона марки В 15 и сборные железобетонные по серии 1.020-1/83, вып. 1-1. (Типоразмеров-1)

Колонны – сборные железобетонные по серии 1.020.1-2с, вып. 2-5. (Типоразмеров-5)

Ригели – сборные железобетонные по серии 1.020.1-2с, вып. 3-1. (Типоразмеров-3)

Покрытие – сборные железобетонные плиты по серии 1.041.1-2, вып. 1 (Типоразмеров-4), по серии 1.041.1-2, вып. 2 (Типоразмеров-1), по серии 1.041.1-2, вып. 6 (Типоразмеров-1).

Стены – легкобетонные панели по серии 1.030.1-1, вып. 1-1. (Типоразмеров-3)

Перегородки – поэлементной сборки из гипсокартонных листов по серии 1.231.9-8, вып. 2. (Типоразмеров-2)

Кровля – рулонная плоская из 4-х слоев рубероида на битумной мастике, утеплитель – плиты из ячеистого бетона средней плотности 400 кг/м3.

Полы – керамическая плитка, линолеум, бетон мозаичного состава.

Окна – деревянные по серии 1.136.5-16. (Типоразмеров-3)

Двери – деревянные: по серии 1.136-10 (Типоразмеров-4), по серии 1.136.5-19 (Типоразмеров-2).

Витрины и тамбуры – из алюминиевых сплавов по серии 1.236.4-7/84, вып. 2 и 4. (Типоразмеров-3)

Наибольшая масса монтажного элемента (панель стеновая) – 3,4 т.

ОТДЕЛКА НАРУЖНАЯ

Заводская отделка панелей:

- мраморной крошкой (фракция 10÷20 мм);

- стеклянной плиткой типа «Искра»;

- гладкая поверхность.

Кирпичные участки стен штукатурятся с аналогичной отделкой.

ВНУТРЕННЯЯ

Штукатурка участков кирпичных стен, известковая побелка, окраска клеевой, водоэмульсионной, масляной и пентафталиевой краской. Облицовка панелей – глазурованной плиткой.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ

Водопровод – объединенный хозяйственно-питьевой, противопожарный от городской сети. Напор на вводе Н=12,0 м.

Канализация – хозяйственно-бытовая со сбросом в городскую сеть.

Отопление – центральное, водяное от городской сети. Параметры теплоносителя Т=150-700С.

Вентиляция – приточно-вытяжная с механическим и естественным побуждением.

Электроснабжение – от городских сетей, П категория, напряжение 380/220В. Освещение люминесцентное и лампами накаливания.

Устройства связи – телефон, радио, пожарная и охранная сигнализация.

ОСНАЩЕНИЕ ЗДАНИЯ

Оборудование торгового зала, складских и подсобных помещений, мебель, санитарно-техническое оборудование.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ

Расчетный показатель – 1 м2 торговой площади. Количество расчетных единиц – 397,21.

Сметная стоимость определена в ценах и нормах, введенных с 01.01.1984 года.
