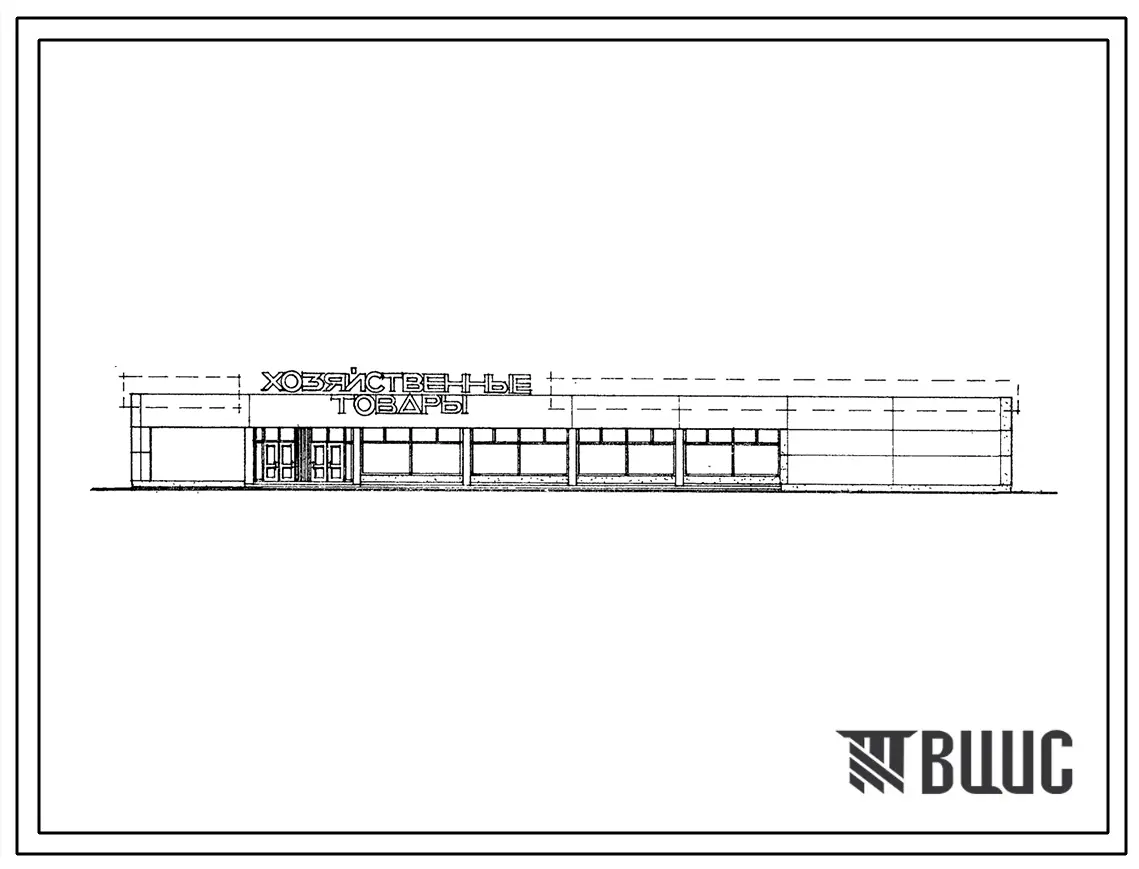

Типовой проект 272-12-83с.87 УНИФИЦИРОВАННОЕ ЗДАНИЕ МАГАЗИНА ХОЗЯЙСТВЕННЫЕ ТОВАРЫ

Общие данные

Номер проекта

272-12-83с.87

Наименование проекта

УНИФИЦИРОВАННОЕ ЗДАНИЕ МАГАЗИНА ХОЗЯЙСТВЕННЫЕ ТОВАРЫ

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

  • ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.
Продажа паспорта проекта -360 рублей /паспорт
Продажа чертежей по листам - от 250 рублей/лист
Продажа чертежей по Альбомам - от 3000 рублей/альбом

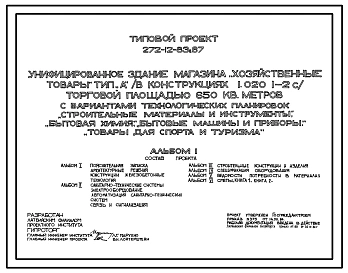

Состав проекта
Номер альбома
Наименование
Состав альбома

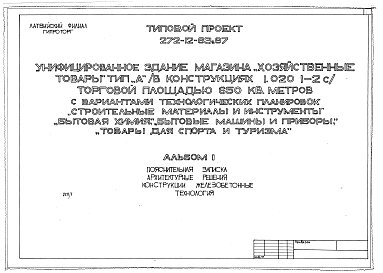

Альбом 1
Пояснительная записка. Архитектурные решения. Конструкции железобетонные. Технология.
Новое название альбома:

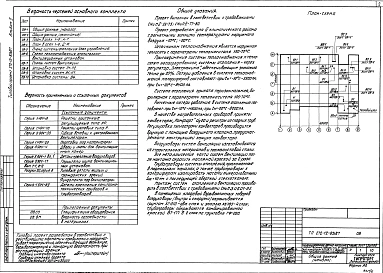

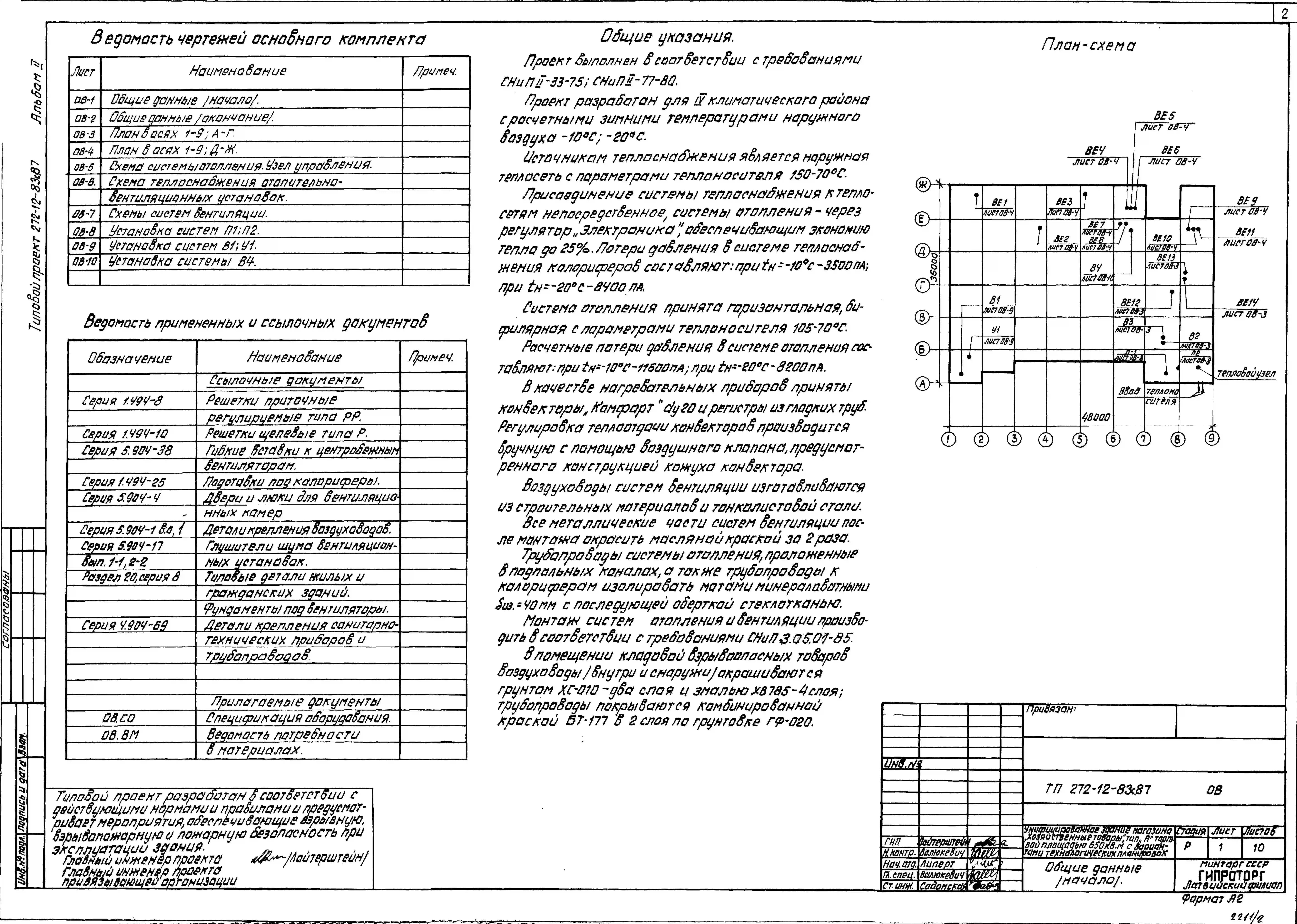

Альбом 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

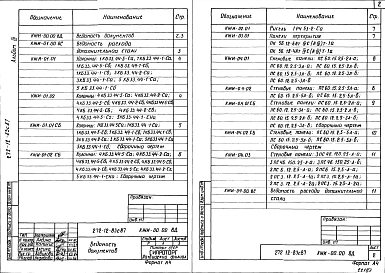

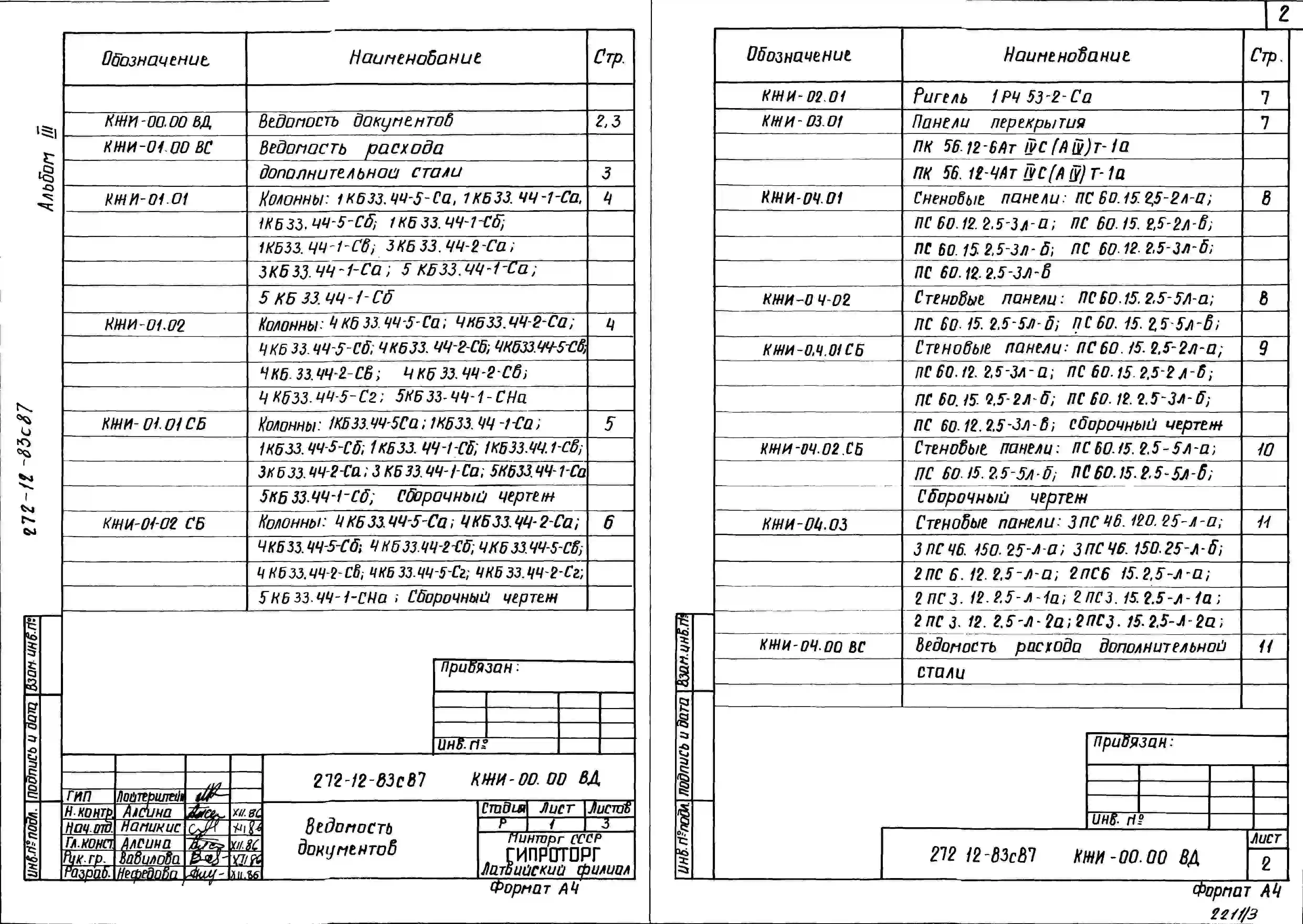

Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 4
Спецификации оборудования.
Новое название альбома:
Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

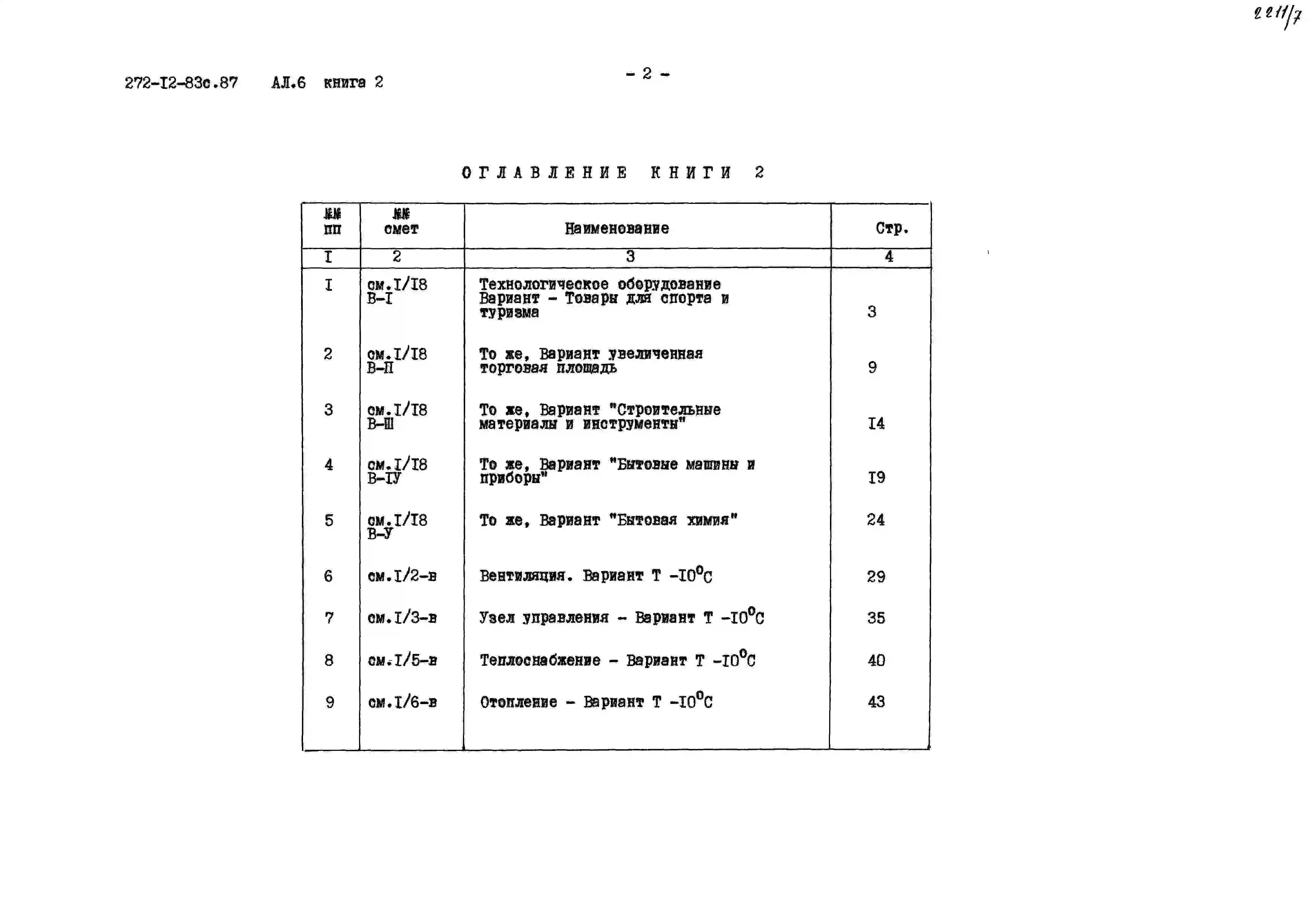

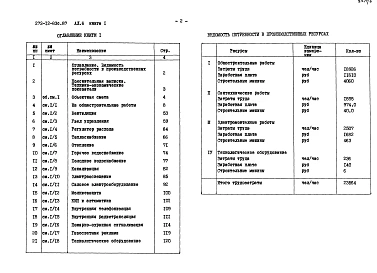

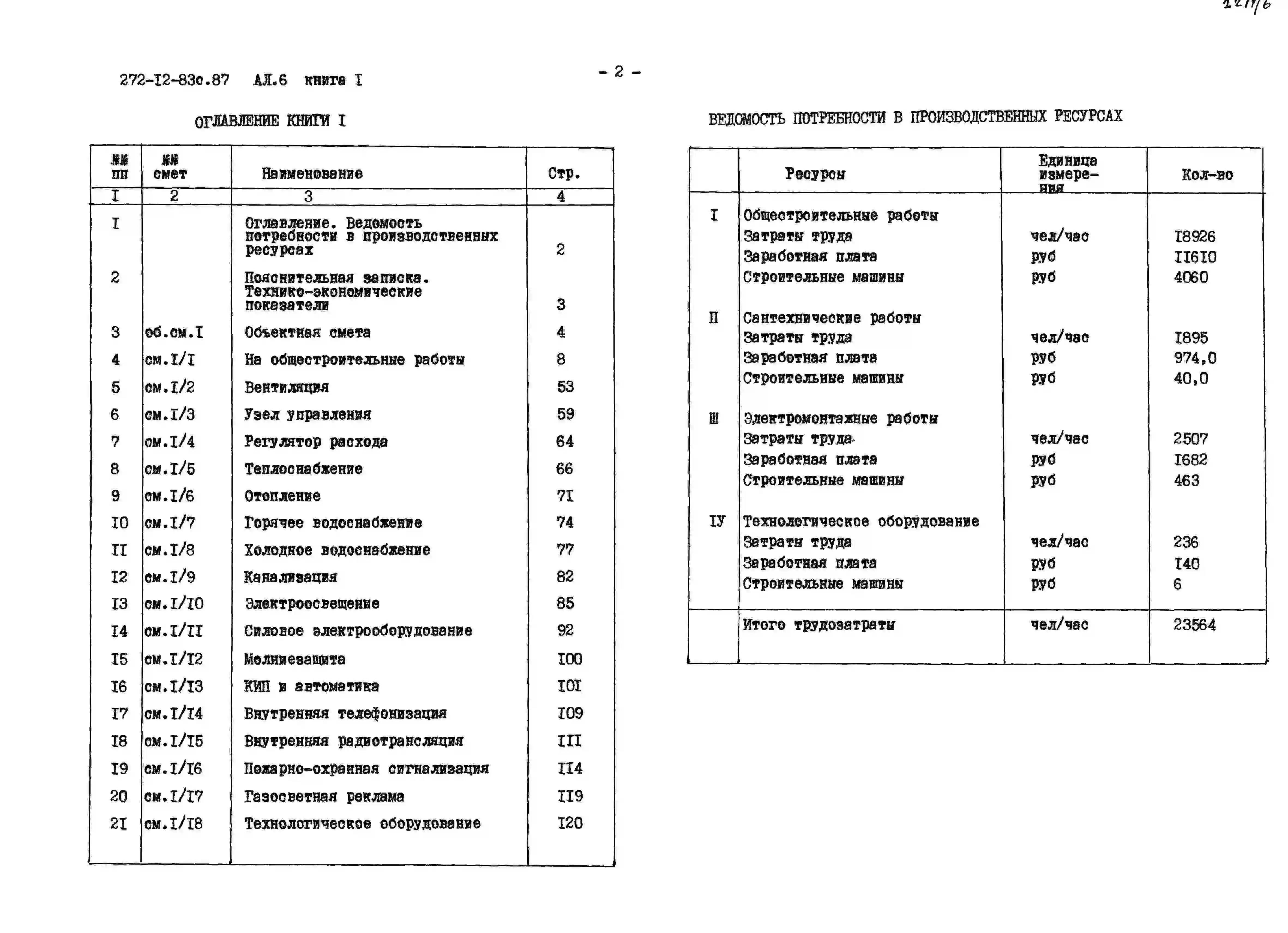

Альбом 6
Сметы. Книга 1, 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ

Фундаменты – монолитные из бетона класса В 15 и сборные железобетонные по серии 1.020-1/83, вып. 1-1. (Типоразмеров-1)

Колонны – сборные железобетонные по серии 1.020.1-2с, вып. 2-5. (Типоразмеров-5)

Ригели – сборные железобетонные по серии 1.020.1-2с, вып. 3-1, 3-2. (Типоразмеров-3)

Покрытие – сборные железобетонные плиты по серии 1.041.1-2, вып. 1 (Типоразмеров-4), по серии 1.041.1-2, вып. 6 (Типоразмеров-1).

Стены – легкобетонные панели по серии 1.030.1-1, вып. 1-1. (Типоразмеров-8)

Перемычки – сборные железобетонные по серии 1.038.1-1, вып. 1. (Типоразмеров-3)

Перегородки – поэлементной сборки из гипсокартонных листов по серии 1.231.9-10.

Кровля – рулонная плоская из 4-х слоев рубероида на битумной мастике, утеплитель – плиты из ячеистого бетона γ=400 кг/м3.

Полы – бетонные из керамической плитки, линолеум, бетонные мозаичного состава, по серии 2.244-1, вып. 4.

Окна деревянные – по серии 1.136.5-16 (Типоразмеров-1), по серии 1.236-6 (Типоразмеров-1)

Витрины и тамбуры – из алюминиевых сплавов по серии 1.236.4-7/84, вып. 2.

Наибольшая масса монтажного элемента (фундаменты) – 5,3 т.

ОТДЕЛКА НАРУЖНАЯ

Заводская отделка панелей:

- мраморная крошка (фракции 10÷20 мм);

- стеклянная плитка типа «Искра»;

- гладкая поверхность.

Кирпичные участки стен штукатурятся аналогичной отделкой.

ВНУТРЕННЯЯ

Известковая побелка, улучшенная клеевая окраска, окраска водоэмульсионной, масляной и пентафталиевой краской.

Облицовка панелей – керамической глазурованной плиткой.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ

Водопровод – объединенный хозяйственно-питьевой, противопожарный от городской сети. Напор на вводе Н=15 м.

Канализация – хозяйственно-бытовая со сбросом в городскую сеть.

Горячее водоснабжение централизованное. Напор на вводе Н=12 м.

Отопление – центральное, водяное, от городской сети. Параметры теплоносителя – Т=150-700С.

Вентиляция – приточно-вытяжная с механическим и естественным побуждением.

Электроснабжение – от городской сети, П категории, напряжение 380/220В.

Освещение люминесцентное и лампами накаливания.

Устройство связи – радиофикация, телефонизация, пожарно-охранная сигнализация.

ОСНАЩЕНИЕ ЗДАНИЯ

Оборудование торгового зала, складских и подсобных помещений, мебель, санитарно-техническое оборудование.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ

Расчетный показатель – 1 м2 торговой площади. Количество расчетных единиц – 650.

Сметная стоимость определена в ценах и нормах, введенных с 01.01.1984 года.

Технико-экономические показатели приведены для основного варианта.
