Типовой проект 272-014-26с.87 Крытый рынок общей площадью 900 кв. м

Общие данные

Номер проекта

272-014-26с.87

Наименование проекта

Крытый рынок общей площадью 900 кв. м

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

  • ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.
Продажа паспорта проекта -360 рублей /паспорт
Продажа чертежей по листам - от 250 рублей/лист
Продажа чертежей по Альбомам - от 3000 рублей/альбом
Состав проекта
Номер альбома
Наименование
Состав альбома

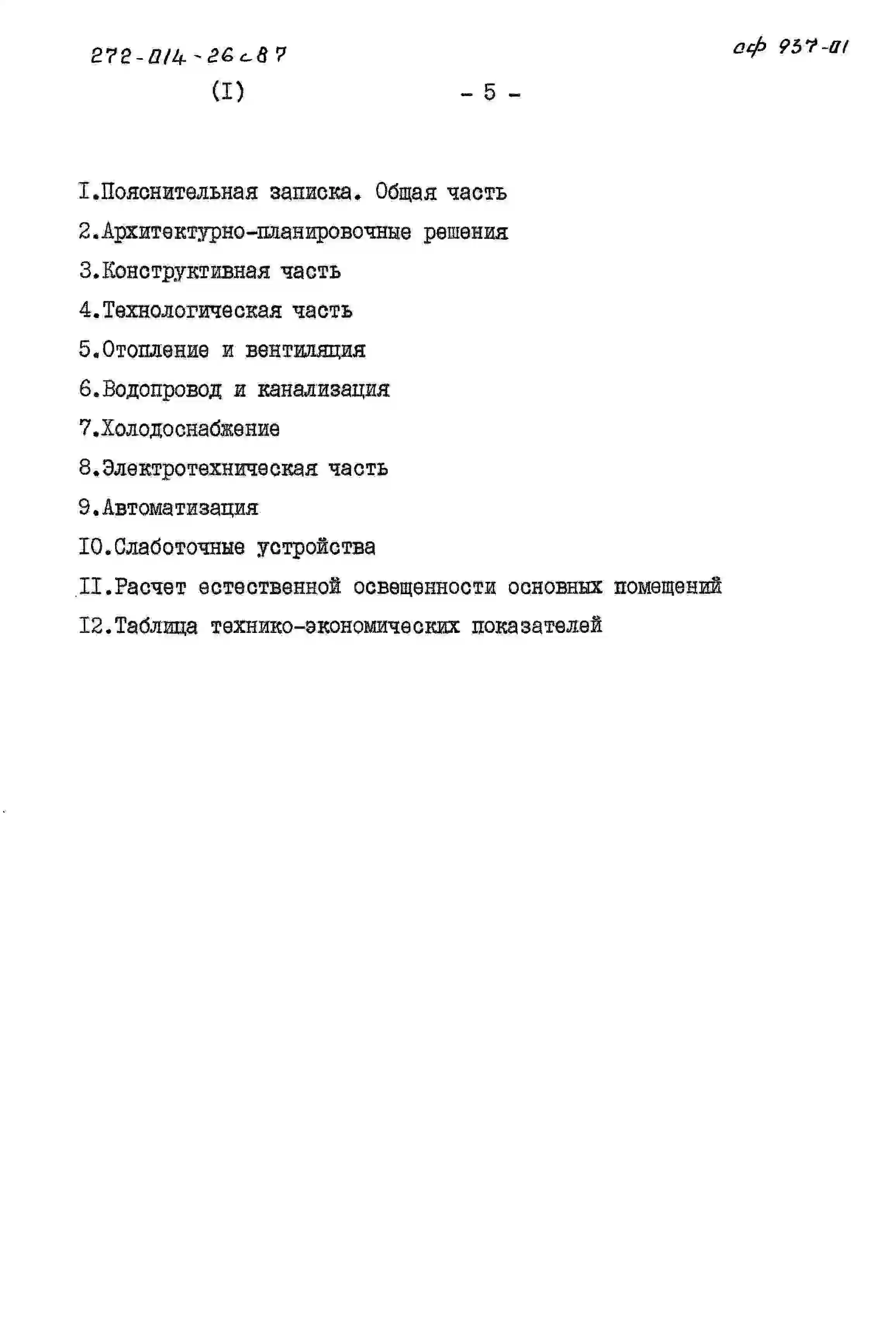

Альбом 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

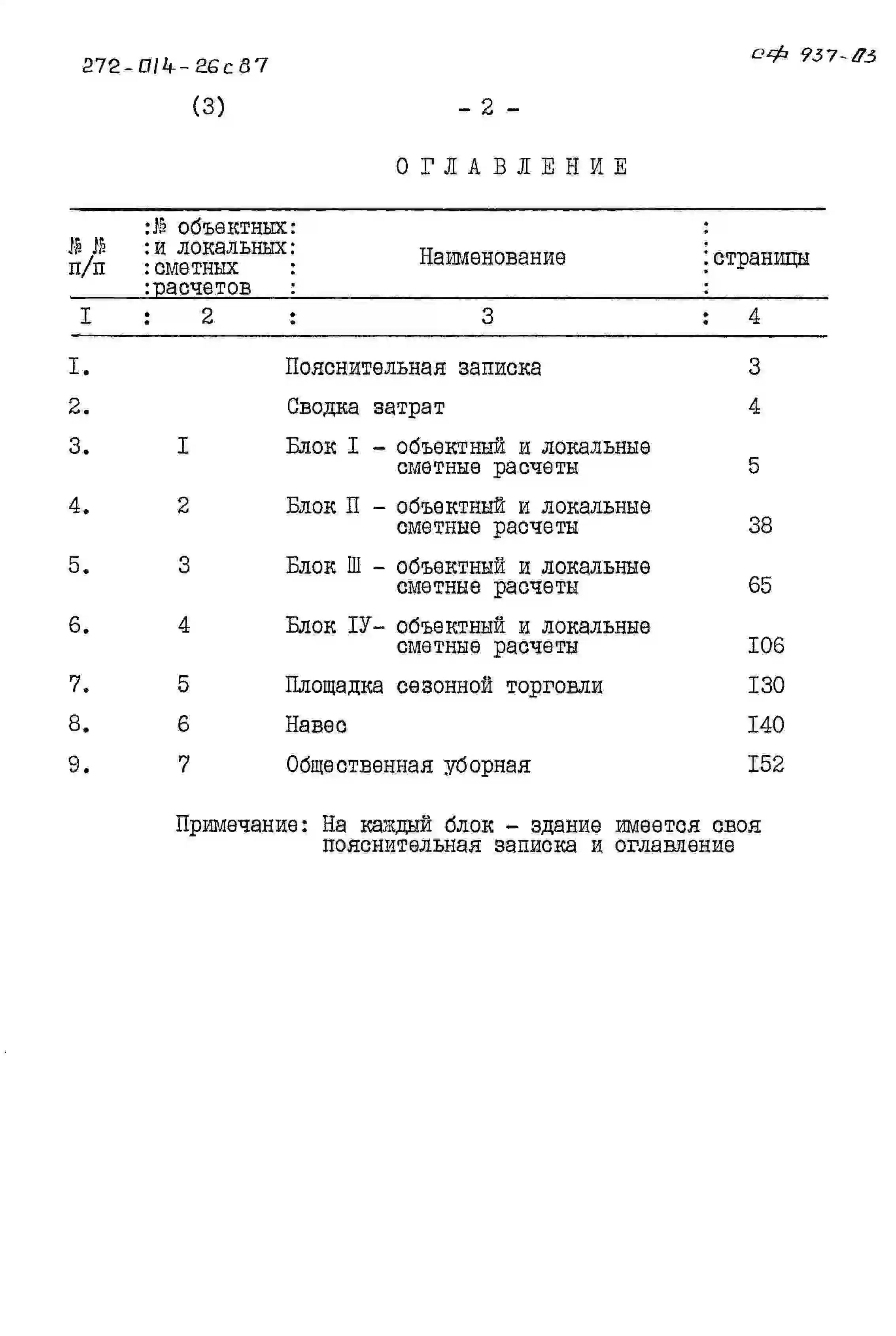

Альбом 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

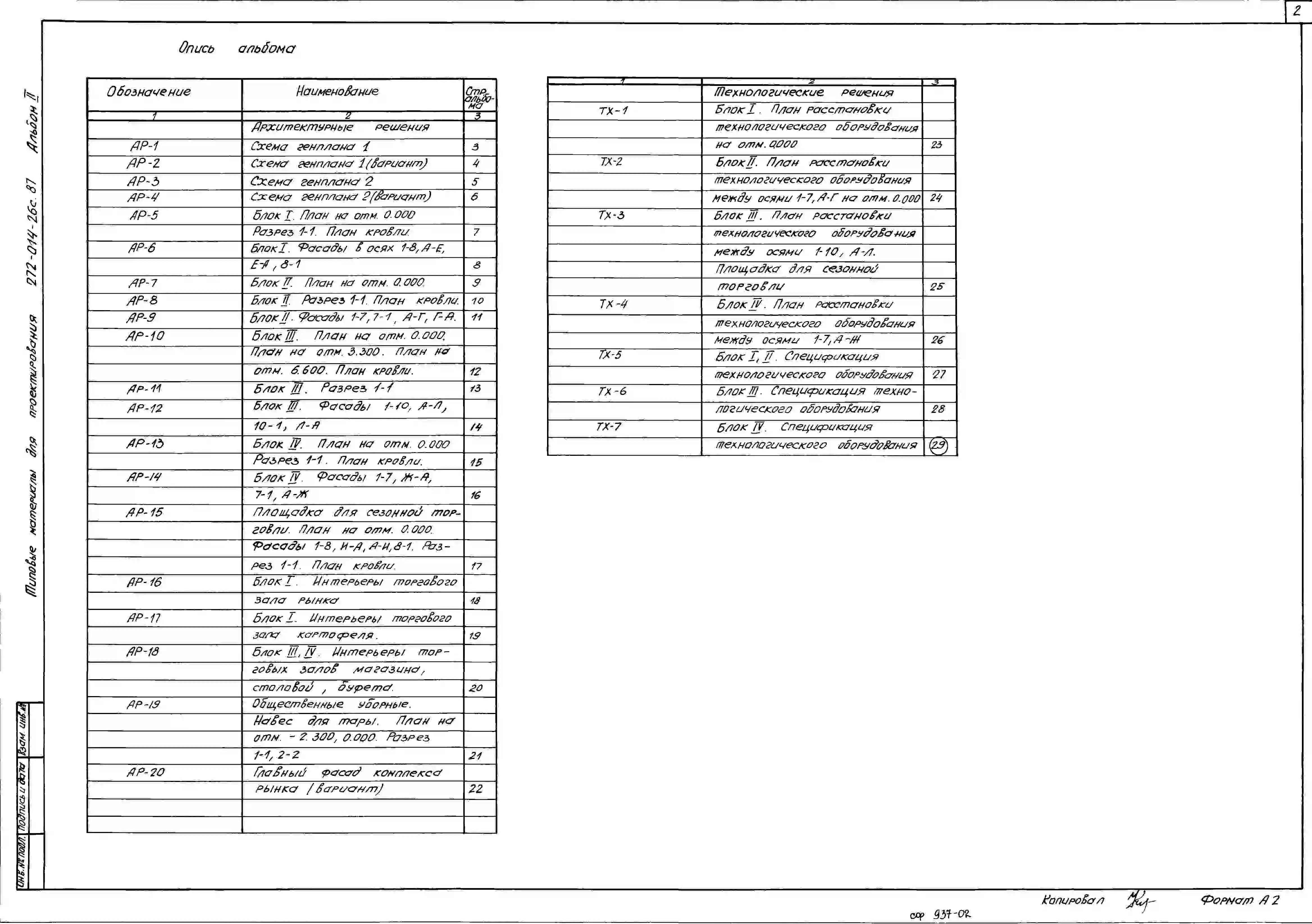

Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ


Фундаменты – сборные железобетонные по серии 1.020-1/83, вып. 1-1.

Колонны – сборные железобетонные по серии 1.020.1-2с, вып. 2-3, 2-5.

Ригели – сборные железобетонные по серии 1.020.1-2с, вып. 3-1.

Стены – сборные легкобетонные по серии 1.030.1-1, вып. 1-1.

Перегородки – сборные гипсобетонные по серии 1.231.9-7, вып. 2, армокирпичные сборные железобетонные по серии 1.030.9-2, вып. 1.

Покрытия – сборные железобетонные по серии 1.041.1-2, вып. 1.

Кровля – рулонная плоская из 4-х слоев рубероида. Утеплитель – пенобетон γ=400 кг/м3.

Полы – мозаичные, бетонные, керамические, линолеум.

Окна – алюминиевые по серии 1.436.2-15 с двойным остеклением вып.

Двери – по серии 1.136.5-19, по ГОСТ 6629-82.

Витражи – алюминиевые по серии 1.236.4-7/84, вып. 1, 2, 3.


ОТДЕЛКА НАРУЖНАЯ


Облицовка стеновых панелей стеклоплиткой, декоративная кладка из лицевого кирпича, окраска ЦПХВ, керамическая плитка, окраска эмалевая.


ВНУТРЕННЯЯ


Окраска ВА-27, известковая, масляная, облицовка глазурованной плиткой.


ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ


Водопровод – хозяйственно-питьевой противопожарный от городской сети. Напор на вводе 18 м.

Канализация – хозяйственная в городскую сеть. Ливнестоки в городскую сеть.

Отопление – центральное водяное от городских сетей. Параметры теплоносителя 150÷700С.

Вентиляция – вытяжная с механическим и естественным полуждением.

Электроснабжение – от городских сетей напряжением 380/220В.

Устройства связи – телефонизация, радиофикация, электрочасофикация и охранно-пожарная сигнализация.


СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ


Фундаменты – сборные железобетонные по серии 1.020-1/83, вып. 1-1.

Колонны – сборные железобетонные по серии 1.02.1-2с, вып. 2-3, 2-5.

Ригели – сборные железобетонные по серии 1.020.1-2с, вып. 3-1.

Стены – сборные легкобетонные по серии 1.030.1-1, вып. 1-1.

Перегородки – сборные гипсобетонные по серии 1.231.9-7, вып. 2, армокирпичные.

Покрытия – сборные железобетонные по серии 1.04ё.1-2, вып. 1.

Кровля – рулонная плоская из 4-х слоев рубероида. Утеплитель пенобетон γ=400 кг/м3.

Полы – мозаичные, бетонные, керамические, линолеум.

Окна – деревянные по ГОСТ 24700-81.

Двери – деревянные по серии 1.136.5-19, по ГОСТ 6629-82.


ОТДЕЛКА НАРУЖНАЯ


Облицовка стеновых панелей стеклоплиткой, декоративная кладка из лицевого кирпича, окраска ЦПХВ, эмалевая керамическая плитка.


ВНУТРЕННЯЯ


Окраска ВА-27, известковая, масляная, облицовка глазурованной плиткой.


ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ


Водопровод – хозяйственно-питьевой от городской сети. Напор на вводе 10 м.

Канализация – хозяйственная в городскую сеть. Ливнестоки в городскую сеть.

Отопление – центральное водяное от городских сетей. Параметры теплоносителя 150÷700С.

Вентиляция – приточно-вытяжная с механическим и естественным побуждением.

Горячее водоснабжение по открытой схеме от наружных тепловых сетей.

Электроснабжение – от городских сетей напряжением 380/220В.

Устройства связи – телефонизация, радиофикация, электрочасофикация и охранно-пожарная сигнализация.


СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ


Фундаменты – сборные железобетонные по серии 1.02-1/83, вып. 1-1.

Колонны – сборные железобетонные по серии 1.02.1-2с, вып. 3-1.

Ригели – сборные железобетонные по серии 1.020.1-2с, вып. 3-1.

Перекрытия – сборные железобетонные по серии 1.041.1-2, вып. 1.

Стены – сборные легкобетонные по серии 1.03.1-1, вып. 1-1.

Перегородки – сборные гипсобетонные по серии 1.231.9-7, вып. 2, армокирпичные.

Покрытия – сборные железобетонные по серии 1.041.1-2, вып. 1.

Кровля – рулонная плоская из 4-х слоев рубероида. Утеплитель пенобетон γ=400 кг/м3.

Лестницы – сборные железобетонные по серии 1.-050.1-2, вып. 1.

Ограждения – металлические по серии 1.050.1-2, вып. 2.

Полы – мозаичные, бетонные, керамические, линолеум.

Окна – по ГОСТ 24700-81.

Фонари – по серии 1.464-1/86, вып. 1.

Двери – по серии 1.136.5-19, по ГОСТ 6629-82.

Витражи – по серии 1.236.4-7/84, вып. 1, 2, 3.


ОТДЕЛКА НАРУЖНАЯ


Облицовка стеновых панелей стеклоплиткой, декоративная кладка из лицевого кирпича, окраска ЦПХВ, керамическая плитка, окраска эмалевая.


ВНУТРЕННЯЯ


Окраска ВА-27, известковая, масляная облицовка глазурованной плиткой.


ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ


Водопровод – хозяйственно-питьевой противопожарный от городской сети. Напор на вводе 18 м.

Канализация – хозяйственная в городскую сеть. Ливнестоки в городскую сеть.

Отопление – центральное водяное от городских сетей. Параметры теплоносителя 150÷700С и 95÷700С.

Вентиляция – приточно-вытяжная с механическим и естественным побуждением

Горячее водоснабжение – по открытой схеме от наружных тепловых сетей.

Электроснабжение – от городских сетей напряжением 380/220В.

Устройства связи – телефонизация, радиофикация, электрочасофикация, охранно-пожарная сигнализация.


СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ


Фундаменты – сборные железобетонные по серии 1.02-1/83, вып. 1-1.

Колонны – сборные железобетонные по серии 1.020.1-2С, вып. 2-3.

Ригели – сборные железобетонные по серии 1.020.1-2С, вып. 3-1.

Покрытия – сборные железобетонные по серии 1.041.1-2, вып. 1.

Кровля – рулонная плоская из 4-х слоев рубероида. Без утеплителя.

Полы – мозаичные, цементно-песчаные с железнением.

Прочие системы и изделия – парапетные элементы из асбестоцементных листов.


ОТДЕЛКА НАРУЖНАЯ


Окраска ЦПХВ, облицовка керамической плиткой.


ВНУТРЕННЯЯ


Окраска ЦПХВ.


ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ


Водопровод – хозяйственно-питьевой от городской сети. Напор на вводе 10 м.

Канализация – хозяйственная в городскую сеть.

Электроснабжение – от городских сетей напряжением 380/220В.


СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ


Фундаменты – сборные железобетонные по серии 1.020-1/83, вып. 1-1.

Колонны – сборные железобетонные по серии 1.020.1-2с, вып. 2-5.

Ригели – сборные железобетонные по серии 1.020.1-2с, вып. 3-1.

Стены – сборные легкобетонные по серии 1.030.1-1, вып. 1-1.

Покрытия – сборные железобетонные по серии 1.041.1-2, вып. 1.

Кровля – рулонная плоская из 4-х слоев рубероида.

Полы – бетонные с железнением.


ОТДЕЛКА НАРУЖНАЯ


Окраска ЦПХВ, облицовка стеклоплиткой.


ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ


Электроснабжение – от городских сетей напряжением 380/220В.


СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ


Фундаменты – бетонные блоки по ГОСТ 13579-78.

Стены – бетонные блоки по ГОСТ 13579-78.

Перегородки – армокирпичные.

Покрытия – сборные железобетонные по серии 1.042-1, вып. 1.

Кровля – рулонная плоская из 5-ти слоев рубероида. Утеплитель – пенобетон γ=400 кгс/м3.

Лестницы – монолитные из бетона марки В-7,5.

Ограждения – бетонные блоки по ГОСТ 13579-78.

Полы – керамические, мозаичные.

Двери – деревянные по серии 1.136.5-19, по ГОСТ 6629-82.


ОТДЕЛКА НАРУЖНАЯ


Затирка цементно-песчаным раствором, окраска ЦПХВ.


ВНУТРЕННЯЯ


Окраска ВА-27 известковая, облицовка керамической глазурованной плиткой.


ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ


Водопровод – хозяйственно-питьевой от городской сети. Напор на вводе Н=10,0 м.

Канализация – хозяйственная в городскую сеть.

Отопление – центральное водяное от городских сетей. Параметры теплоносителя 150÷700С.

Вентиляция – приточно-вытяжная с естественным и механическим побуждением.

Электроснабжение – от городских сетей напряжением 380/220В.


ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ


За расчетный показатель принят 1 м2 торговой площади.

Количество расчетных единиц – 900.

Проектом предусмотрены варианты с сейсмичностью 7 и 8 баллов и температурой наружного воздуха минус 100С.

Проектная документация составлена в нормах и ценах 1984 года.

Проектом предусмотрен вариант генплана с размещением Блока 4 – предприятия розничной торговли торговой площадью 250 м2, столовая на 50 мест, работающая на полуфабрикатах высокой степени готовности, буфет на 20 мест и предприятия бытового обслуживания на 4 рабочих места.

Показатели трудоемкости и расхода основных строительных материалов приняты по контрольным удельным показателям.
