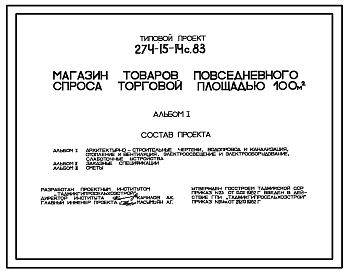

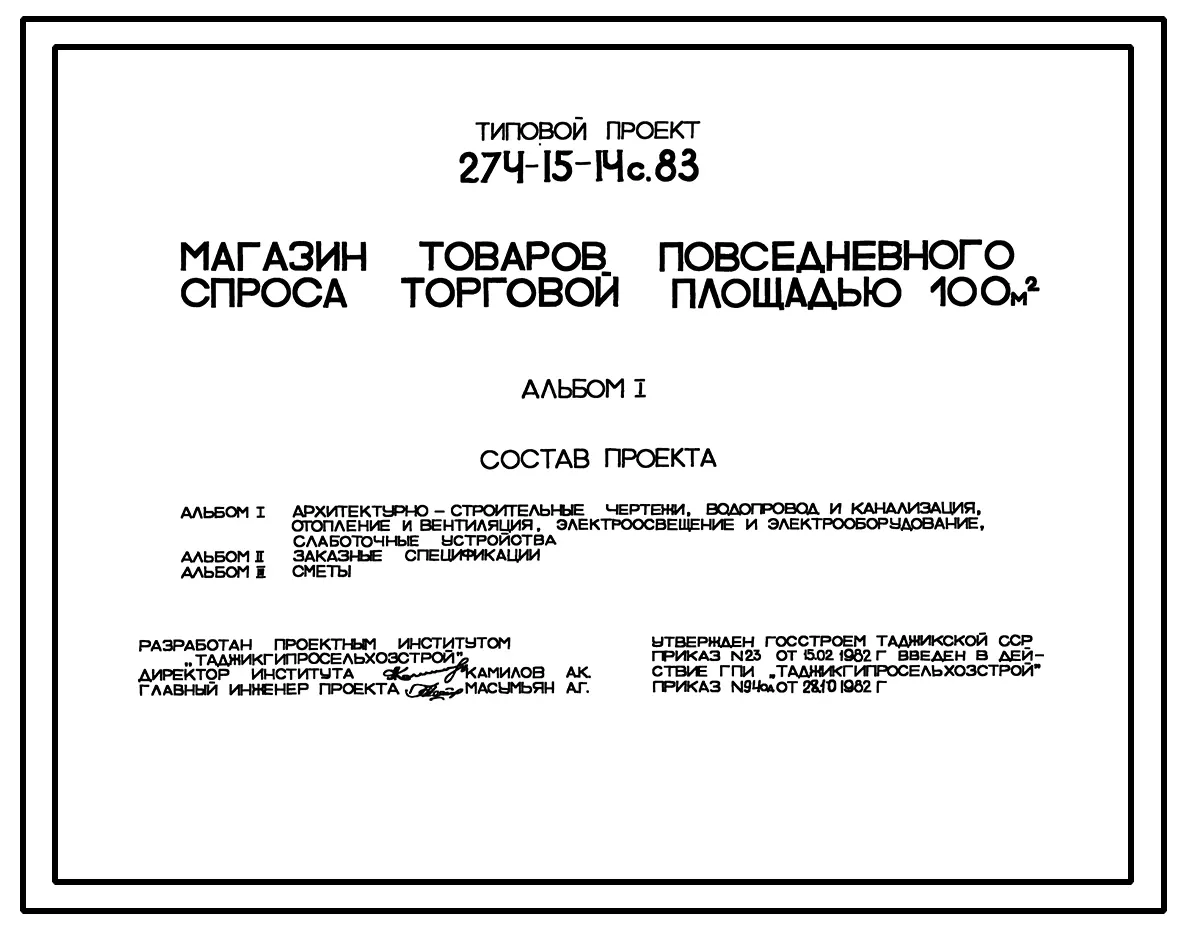

Типовой проект 274-15-14с.83 Магазин товаров повседневного спроса общей площадью 100 кв. м

Общие данные

Номер проекта

274-15-14с.83

Наименование проекта

Магазин товаров повседневного спроса общей площадью 100 кв. м

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

  • ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.
Продажа паспорта проекта -360 рублей /паспорт
Продажа чертежей по листам - от 250 рублей/лист
Продажа чертежей по Альбомам - от 3000 рублей/альбом
Состав проекта
Номер альбома
Наименование
Состав альбома
Альбом 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ


Фундаменты – ленточные и столбчатые бетонные.

Стены – кирпичные толщиной 38 см с железобетонными включениями.

Покрытие – из сборных железобетонных плит по серии 1.141-17с, 19с. (Типоразмеров-4)

Перегородки – гипсобетонные. (Типоразмеров-15)

Кровля – плоская рулонная из 4-х слоев рубероида.

Двери наружные – ОСТ 20-3-78. (Типоразмеров-2)

Двери внутренние – ГОСТ 6629-74*. (Типоразмеров-4)

Окна – со спаренными переплетами по ГОСТ 11214-78. (Типоразмеров-1)

Полы – бетонные, мозаичная плитка, керамическая плитка, линолеум.

Наибольшая масса монтажного элемента (плита покрытия) – 2,21 т.


ОТДЕЛКА НАРУЖНАЯ


Терразитовая штукатурка белого и красного цветов.


ВНУТРЕННЯЯ


Штукатурка известково-песчаным раствором, глазурованная плитка, масляная окраска, известковая побелка.


ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ


Водопровод – хозяйственно-питьевой. Потребный напор на вводе 10 м.

Канализация – хозяйственно-бытовая в поселковую сеть.

Отопление – центральное водяное. Температура теплоносителя 95-700С.

Вентиляция – естественно-вытяжная.

Горячее водоснабжение – от внешних сетей. Потребный напор на вводе – 12 м.

Электроснабжение – от поселковой сети напряжением 220В.

Освещение – лампами накаливания.

Устройства связи – радиотрансляция, телевидение, телефонизация, пожарная сигнализация.


ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ


Показатели приведены для основного варианта: сейсмичность 9 баллов.

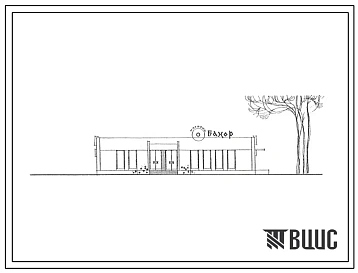

Изображения
