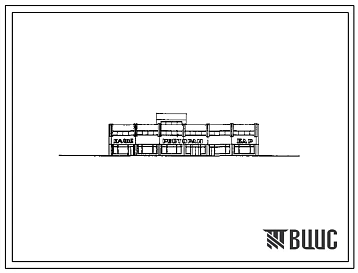

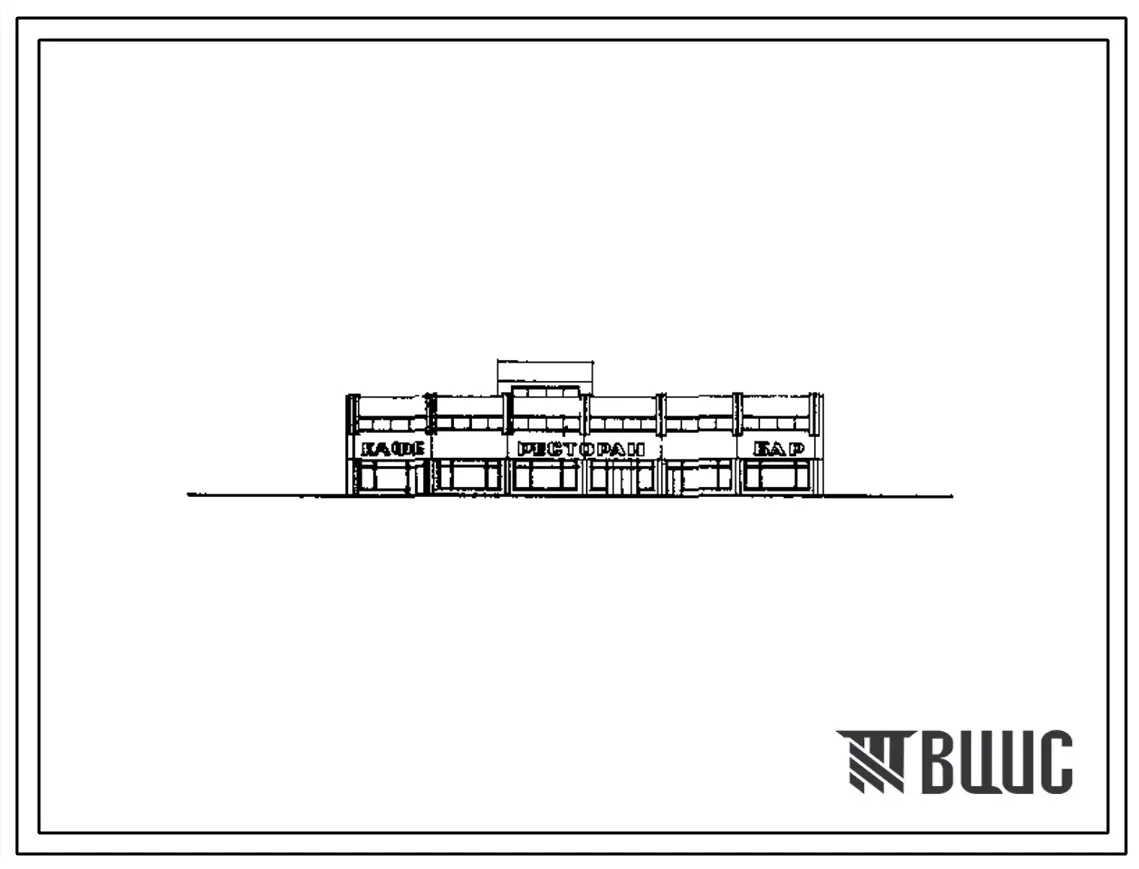

Типовой проект 272-23-14 Комплексное предприятие общественного питания на 300 мест. Здание двухэтажное. Каркас сборный железобетонный серии 1.020-1. Стены из легкобетонных панелей. Объем 7630м3

Общие данные

Номер проекта

272-23-14

Наименование проекта

Комплексное предприятие общественного питания на 300 мест. Здание двухэтажное. Каркас сборный железобетонный серии 1.020-1. Стены из легкобетонных панелей. Объем 7630м3

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

  • ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.
Продажа паспорта проекта -360 рублей /паспорт
Продажа чертежей по листам - от 250 рублей/лист
Продажа чертежей по Альбомам - от 3000 рублей/альбом

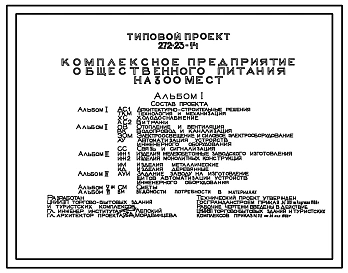

Состав проекта
Номер альбома
Наименование
Состав альбома

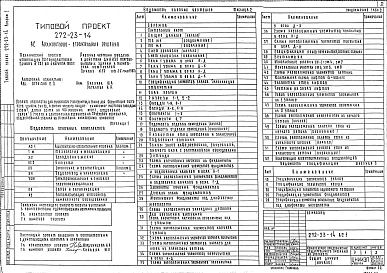

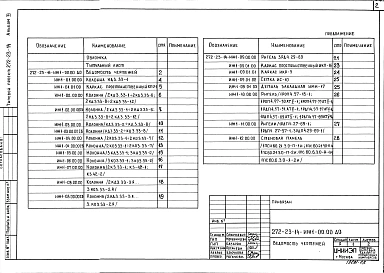

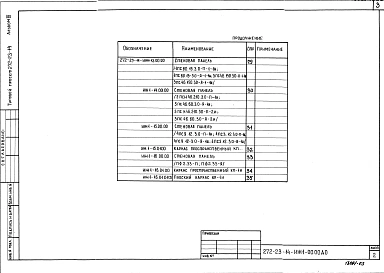

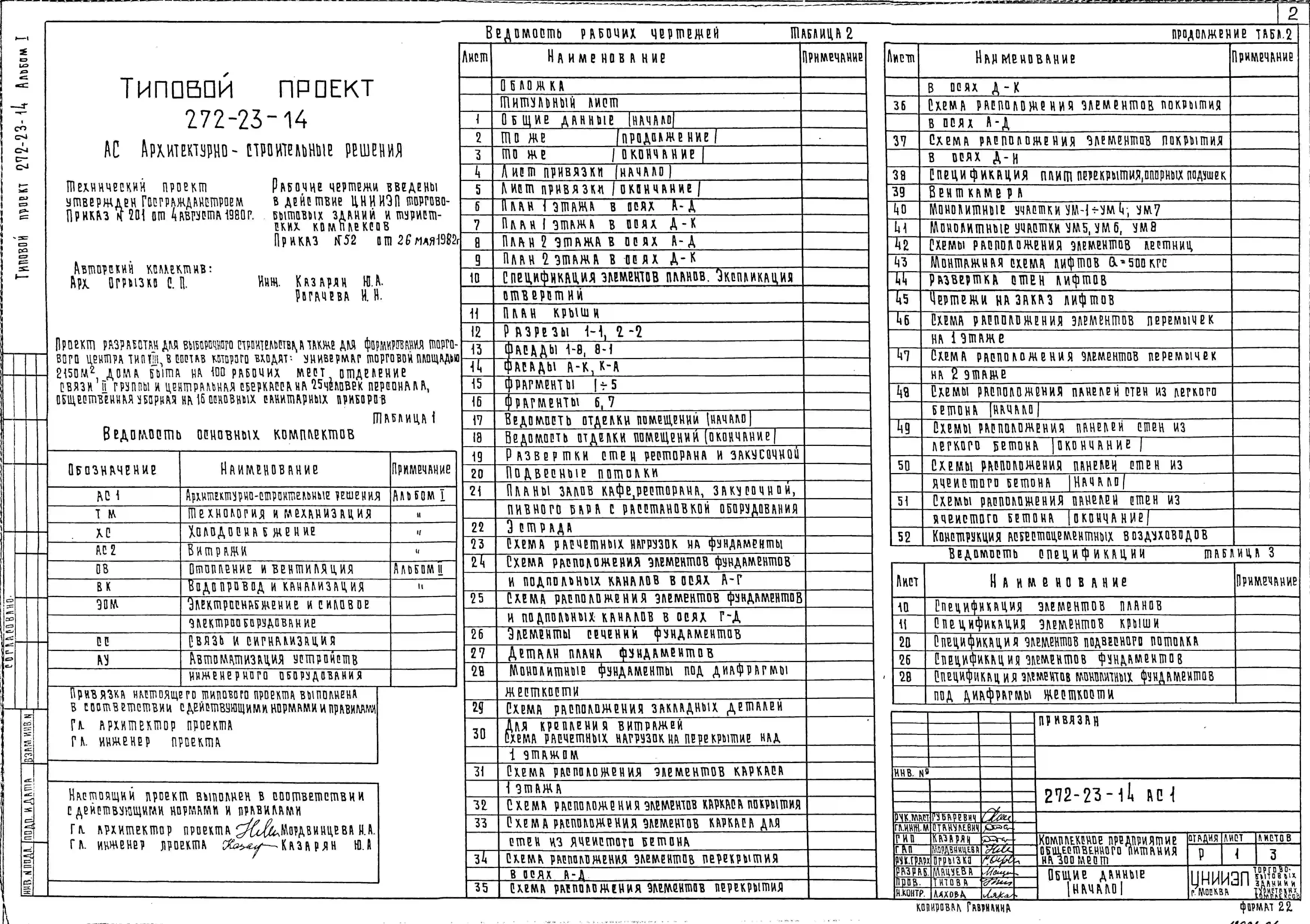

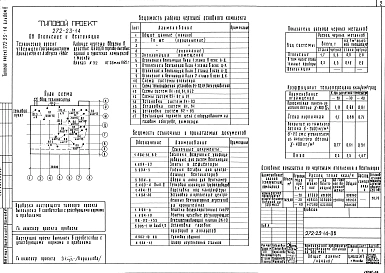

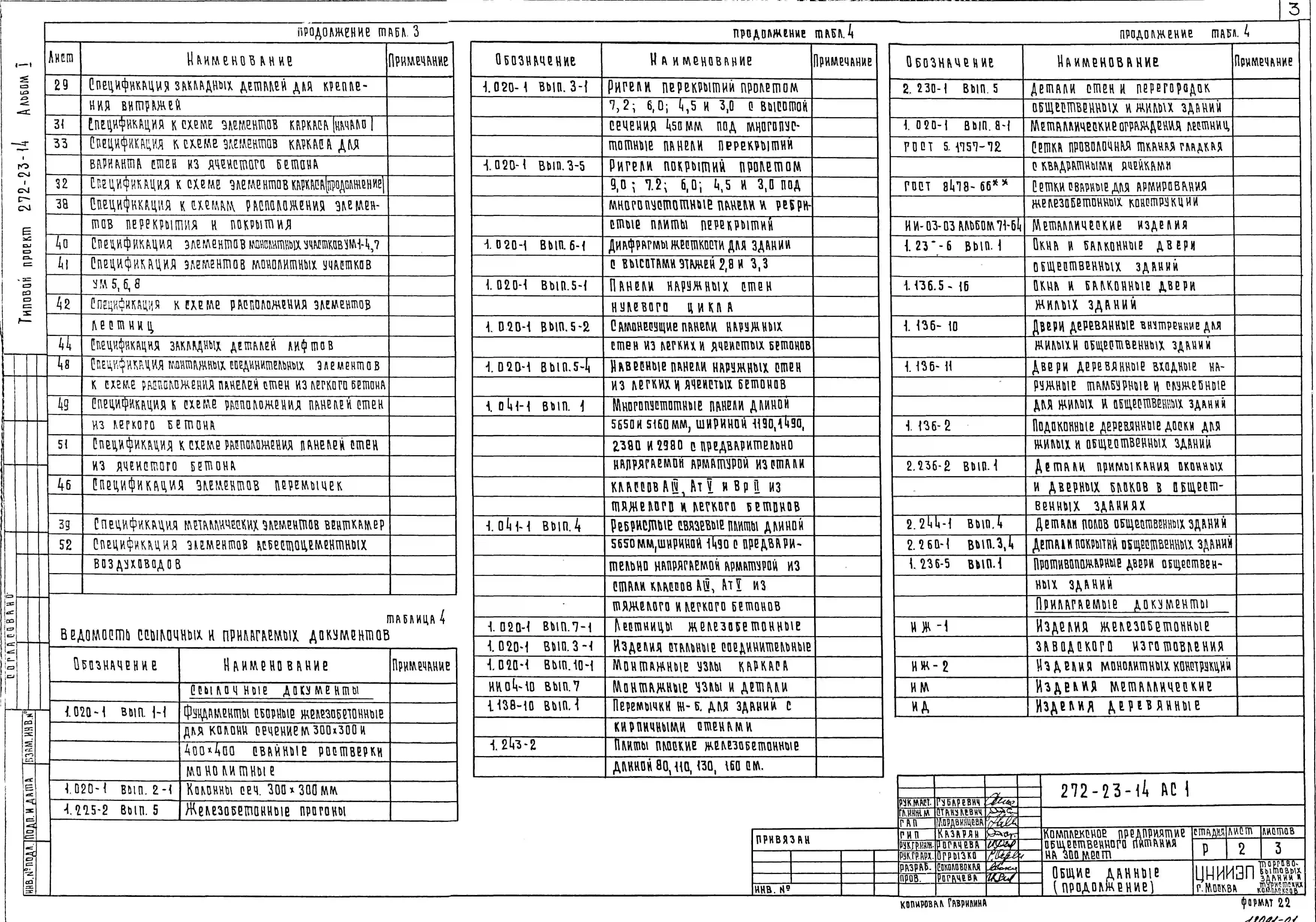

Альбом 1
Архитектурно-строительные решения. Технология и механизация. Витражи
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Альбом 3
Изделия железобетонные заводского изготовления. Изделия монолитных конструкций. Изделия металлические. Изделия деревянные
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

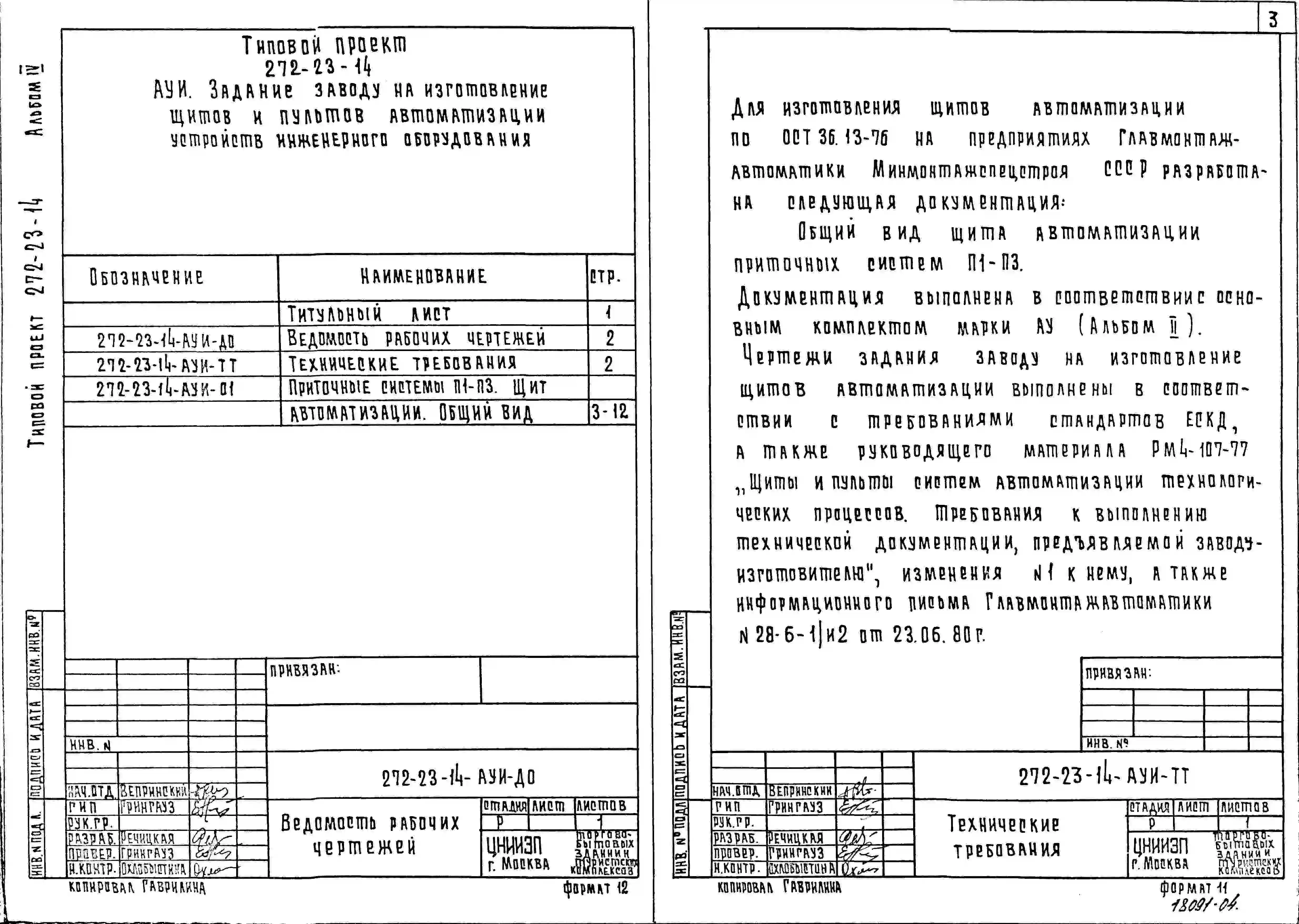

Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

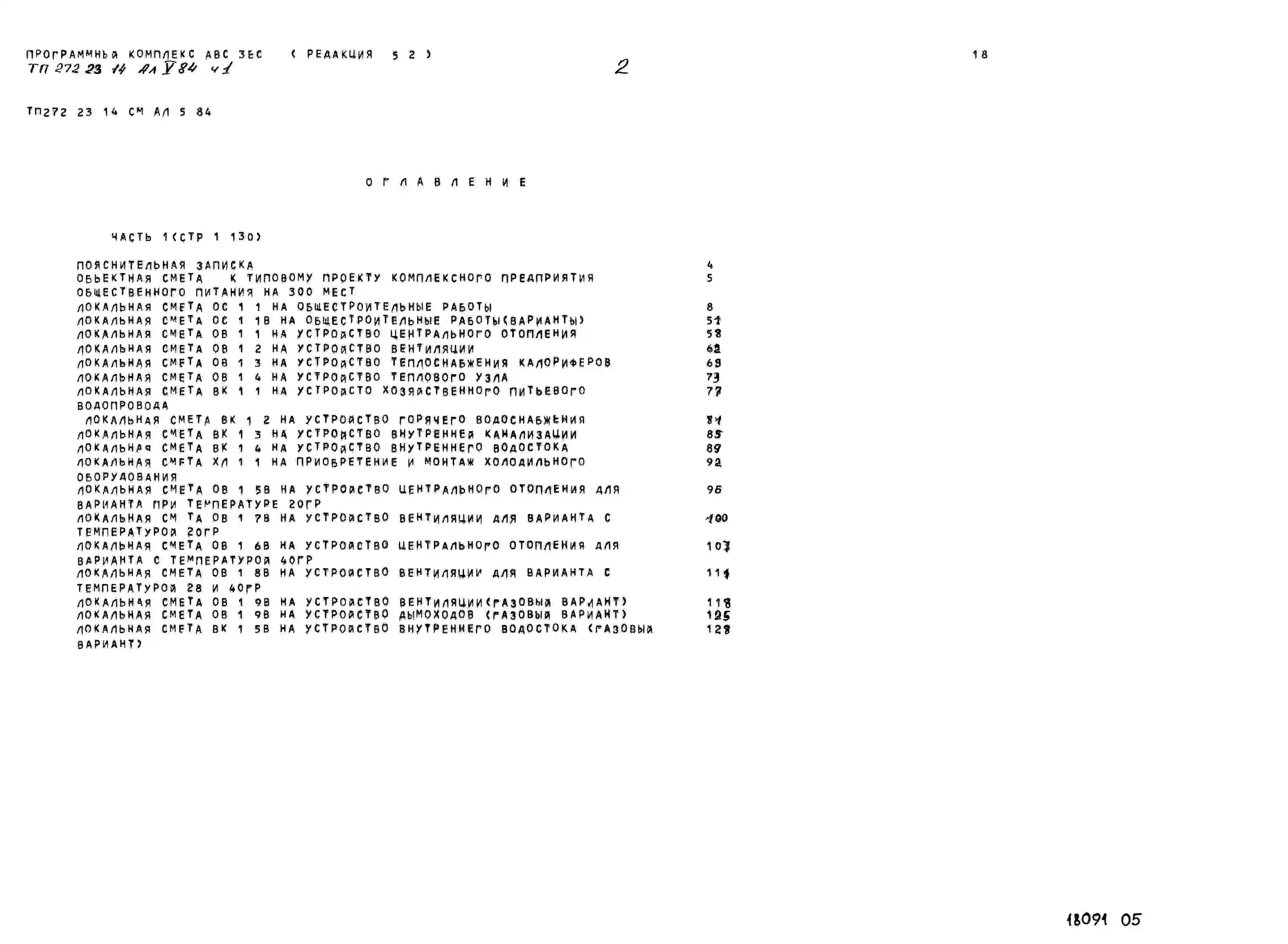

Альбом 5
Сметы. Часть 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

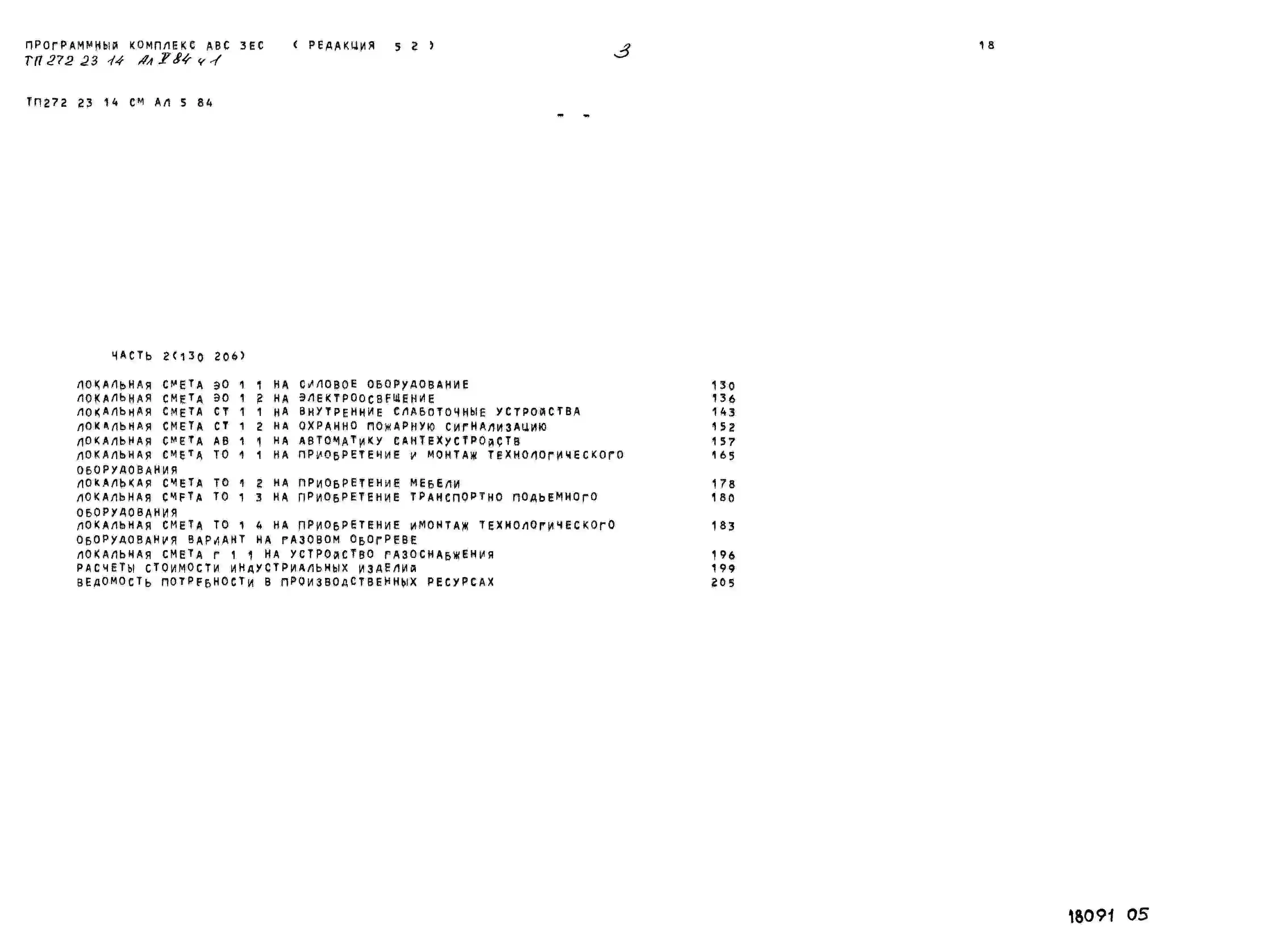

Альбом 5
Сметы. Часть 2
Новое название альбома:

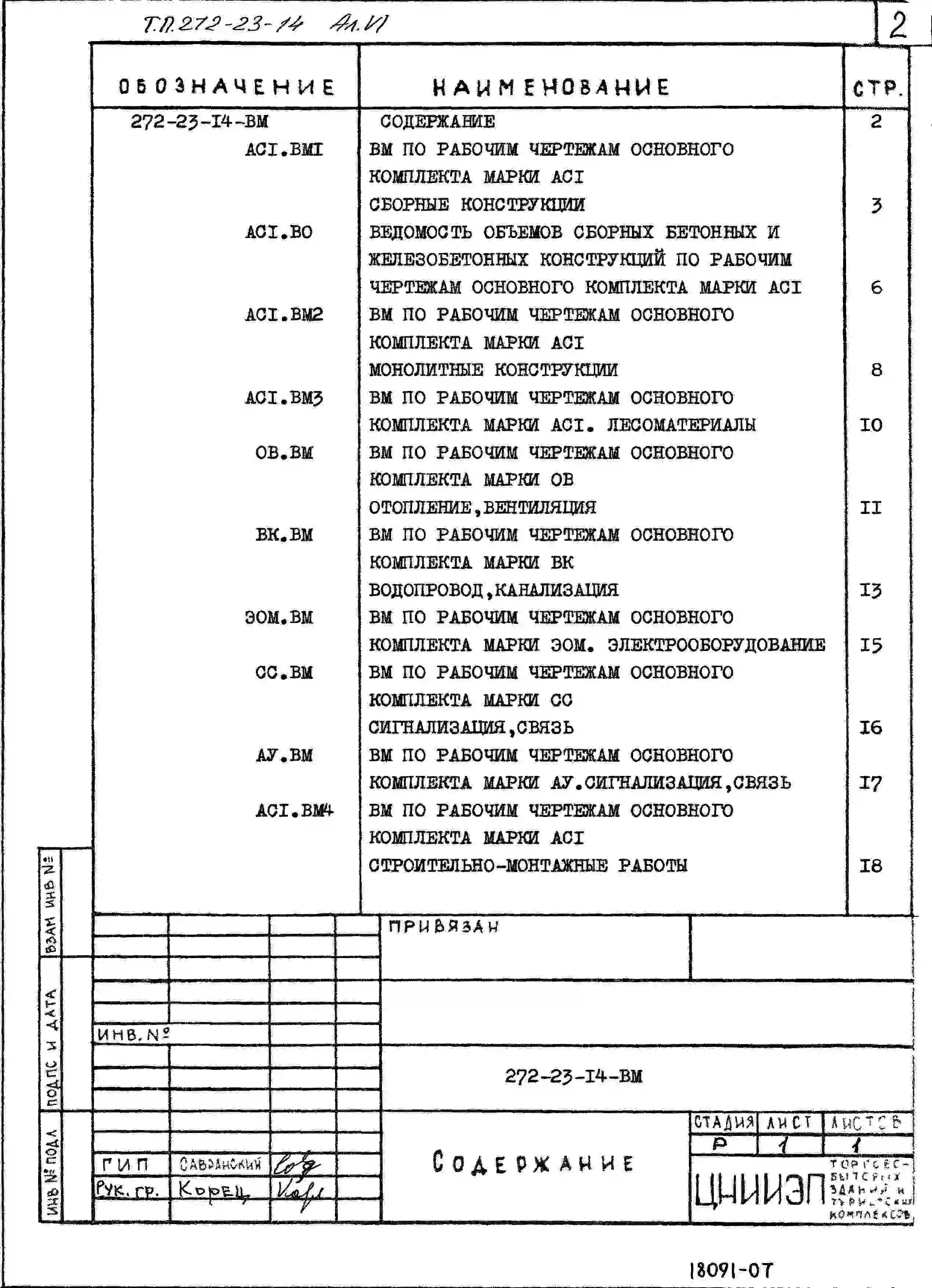

Альбом 6
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта
ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ.
1 ЭТАЖ.
Тамбуры главных входов – 7,38м2.
Вестибюль кафе и ресторана – 37,30 м2.
Гардероб кафе и ресторана – 20,68 м2.
Уборные для посетителей – 14,62 м2.
Вестибюль пивного бара – 10,75 м2.
Гардероб пивного бара – 4,49 м2.
Уборные для посетителей – 6,42 м2.
Пивной бар на 50 мест – 79,64 м2.
Холодный цех бара – 8,69 м2.
Моечная – 7,8 м2.
Помещение воздушно-тепловой завесы -7,5 м2.
Закусочная на 25 мест – 54,36 м2.
Магазин кулинария на 3 рабочих места – 54,4 м2.
Моечная – 11,48 м2.
Подсобное помещение – 18,54 м2.
Подсобное помещение кулинарии – 13,70 м2.
Электрощитовая – 8,29 м2.
Бельевая – 14,52 м2.
Машинное отделение охлаждаемых камер – 11,34 м2.
Помещение слесаря – 7,92 м2.
Охлаждаемая камера молочных продуктов, жиров и гастрономии – 14,56 м2.
Охлаждаемая камера мяса и рыбы – 15,12 м2.
Охлаждаемая камера фруктов, ягод, напитков, овощей – 13,23 м2.
Тамбур охлаждаемых камер – 10,69 м2.
Охлаждаемая камера пива – 20,00 м2.
Балонная – 11,80 м2.
Кладовая сухих продуктов – 18,17 м2.
Кладовая и моечная тары – 18,45 м2.
Кладовая винно-водочных изделий – 7,03 м2.
Помещение кладовщика – 5,25 м2.
Тамбур загрузочной – 5,1 м2.
Загрузочная – 31,40 м2.
Кладовая овощей – 15,88 м2.
Овощной цех – 23,28 м2.
Охлаждаемая камера отходов – 5,04 м2.
Тамбур – 10,05 м2.
Место установки холодильного агрегата – 1,08 м2.
Кладовая уборочного инвентаря – 5,07 м2.
Тепловой пункт и водомерный узел – 27,46 м2.
Гардероб верхней одежды – 9,45 м2.
Помещение для переодевания мужчин – 11,52 м2.
Гардероб домашней и спец.одежды – 22,25 м2.
Помещение для переодевания женщин – 17,95 м2.
Душевые – 6,48 м2.
Уборные женские – 14,25 м2.
Уборные мужские – 3,15 м2.
Кладовая инвентаря – 11,00 м2.
Тамбуры служебных входов – 4,92 м2.
Служебный вестибюль – 9,77 м2.
Коридоры – 100,88 м2.
Лестница 1 – 17,70 м2.
Лестница 2 – 17,73 м2.
Лестница 3 – 17,60 м2.
2 ЭТАЖ.
Аванзал – 28,67 м2.
Зал ресторана на 130 мест – 234,50 м2.
Банкетный зал на 20 мест – 34,45 м2.
Зал кафе на 75 мест – 102,24 м2.
Горячий цех – 96,18 м2.
Моечная столовой посуды кафе – 16,84 м2.
Моечная столовой посуды ресторана – 23,38 м2.
Сервизная – 9,24 м2.
Раздаточная – 48,80 м2.
Помещение для официантов – 7,48 м2.
Холодный цех – 23,17 м2.
Буфет – 23,17 м2.
Помещение для резки хлеба – 7,23 м2.
Помещение завхоза – 6,97 м2.
Радиоузел – 5,52 м2.
Моечная кухонной посуды – 13,22 м2.
Помещение зав.производством – 8,21 м2.
Помещение замеса и выпечки – 23,31 м2.
Моечная цехового инвентаря – 6,16 м2.
Помещение обработки яиц – 6,00 м2.
Помещение отделки изделий – 15,50 м2.
Мясо-рыбный цех – 25,47 м2.
Кабинет директора – 7,79 м2.
Контора – 18,22 м2.
Гардероб официантов – 7,98 м2.
Кладовая кондитерских изделий – 7,36 м2.
Уборные – 3,60 м2.
Помещение персонала – 12,54 м2.
Венткамера 1 – 8,17 м2.
Венткамера 2 – 15,42 м2.
Венткамера 3 – 54,18 м2.
Главная касса – 5,52 м2.
Кладовая суточного запаса – 7,10 м2.
Коридоры – 83,20 м2.
Машинное отделение лифтов – 25,36 м2.
СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ.
Фундаменты - сборные железобетонные по серии 1.020-1,выпуск 1-1, типоразме¬ров – 3.
Цокольные балки - сборные железобетон¬ные по серии 1.020-1, выпуск 5-1, типораз¬меров – 2.
Колонны - сборные железобетонные по се¬рии 1.020-1, выпуск 2-1, типоразмеров -7.
Ригели - сборные железобетонные по се¬рии 1.020-1, выпуск 3-1, типоразмеров -7, 1.020-1, выпуск 3-5, типоразмеров – 8.
Диафрагмы - сборные железобетонные по серии 1.020-1,выпуск 6-1, типоразмеров – 3.
Перекрытия (и покрытия) - сборные желе¬зобетонные плиты по серии 1.041-1, вы¬пуск 1, типоразмеров - 20, 1.041-1, вы¬пуск 4,типоразмеров – 2.
Плиты подпольных каналов - сборные желе¬зобетонные по серии 1.243-2, типоразме¬ров – 1.
Стены - панели сборные легкобетонные по серии 1.020-1.выпуск 5-2, типоразмеров - 22, 1.020-1, выпуск 5-4, типоразмеров – 3.
Перемычки - сборные железобетонные по серии 1.138-10,выпуск 1, типоразмеров – 10.
Лестничные марш и площадки - сборные железобетонное по серии 1.020-1, выпуск 7-1, типоразмеров -2, проступи по серии 1.020-1, выпуск 7-1, типоразмеров – 3.
Ограждения - металлические по серии 1.020-1, выпуск 8-1, типоразмеров – 11.
Крыша - плоская совмещенная с кровлей, с внутренним водостоком.
Кровля - рулонная плоская, из 4-х слоев антисептированного рубероида с защитным слоем из гравия.
Утеплитель - плиты из ячеистого бетона ∂=400 кгс/см2.
Полы - литые мозаичные, керамическая плитка, линолеум, бетонные, детали со серии 2.244-1, выпуск 4.
Окна - по серии 1.136.5-16, вып.1, ти¬поразмеров - 2, по серии 1.236-6,выпуск 1, типоразмеров – 2.
Витражи - из алюминиевых сплавов по се¬рии 1.236-4-7, типоразмеров – 50.
Двери - по серии 1.136-10, типоразме¬ров - 13, по серии 1.136-11, типоразмеров - 3, по серии 1.236-5, типоразмеров – 3.
Наибольшая масса монтажного элемента - (диафрагма жесткости) - 8,2 т.
ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.
Водопровод - хозяйственно-питьевой от го¬родской сети. Напор на вводе - Н=18,5м водяного столба, при пожарном водоснабже¬ния Н=22 м водяного столба.
Канализация - хозяйственно-бытовая в город¬скую сеть. Ливнестоки - в городскую сеть.
Отопление - водяное, центральное от город¬ской сети. Присоединение к тепловым сетям - непосредственное. Параметры теплоносителя Т=150-700С.
Вентиляция - приточно-вытяжная с механи¬ческим побуждением и естественная.
Электроснабжение - от городской сети напря¬жением 380/220В.
Устройства связи - радиофикация, телефони¬зация, электрочасофикация, пожарная и охранная сигнализация.
Лифт - грузовой, грузоподъемностью - 500 кг.
Прочее оборудование - подъемный стол ПС-500, конвейер-вешалка.
ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ.
Расчетный показатель – одно посадочное место. Данный проект может быть применен для выборочного строительства и для формирования торгового центра тип 8.
