Типовой проект 271-28-13.84 Кафе на 100 мест с тремя вариантами планировок в унифицированном встроенном блоке. Здание одноэтажное. Стены из керамзитобетонных панелей. Объем 2007м?

Общие данные

Номер проекта

271-28-13.84

Наименование проекта

Кафе на 100 мест с тремя вариантами планировок в унифицированном встроенном блоке. Здание одноэтажное. Стены из керамзитобетонных панелей. Объем 2007м?

История изменений

271-28-13.84
является заменой

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

  • ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.
Продажа паспорта проекта -360 рублей /паспорт
Продажа чертежей по листам - от 250 рублей/лист
Продажа чертежей по Альбомам - от 3000 рублей/альбом
Состав проекта
Номер альбома
Наименование
Состав альбома

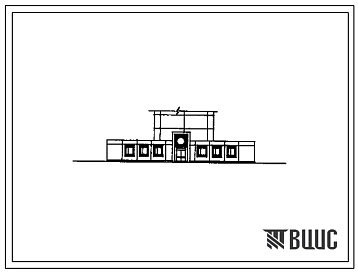

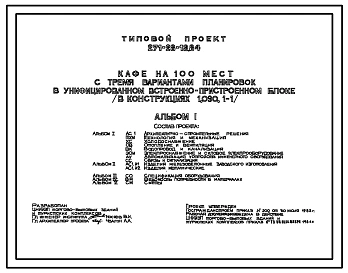

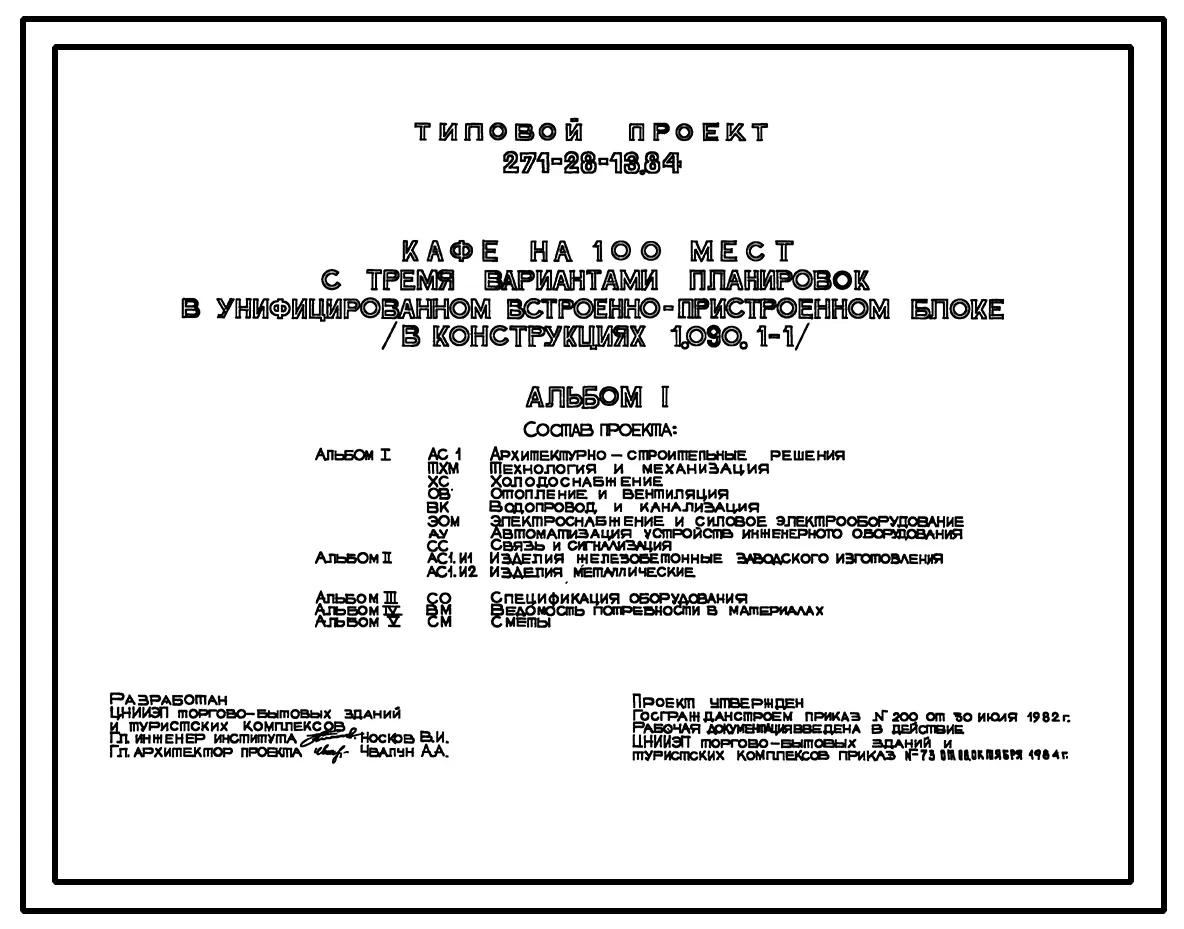

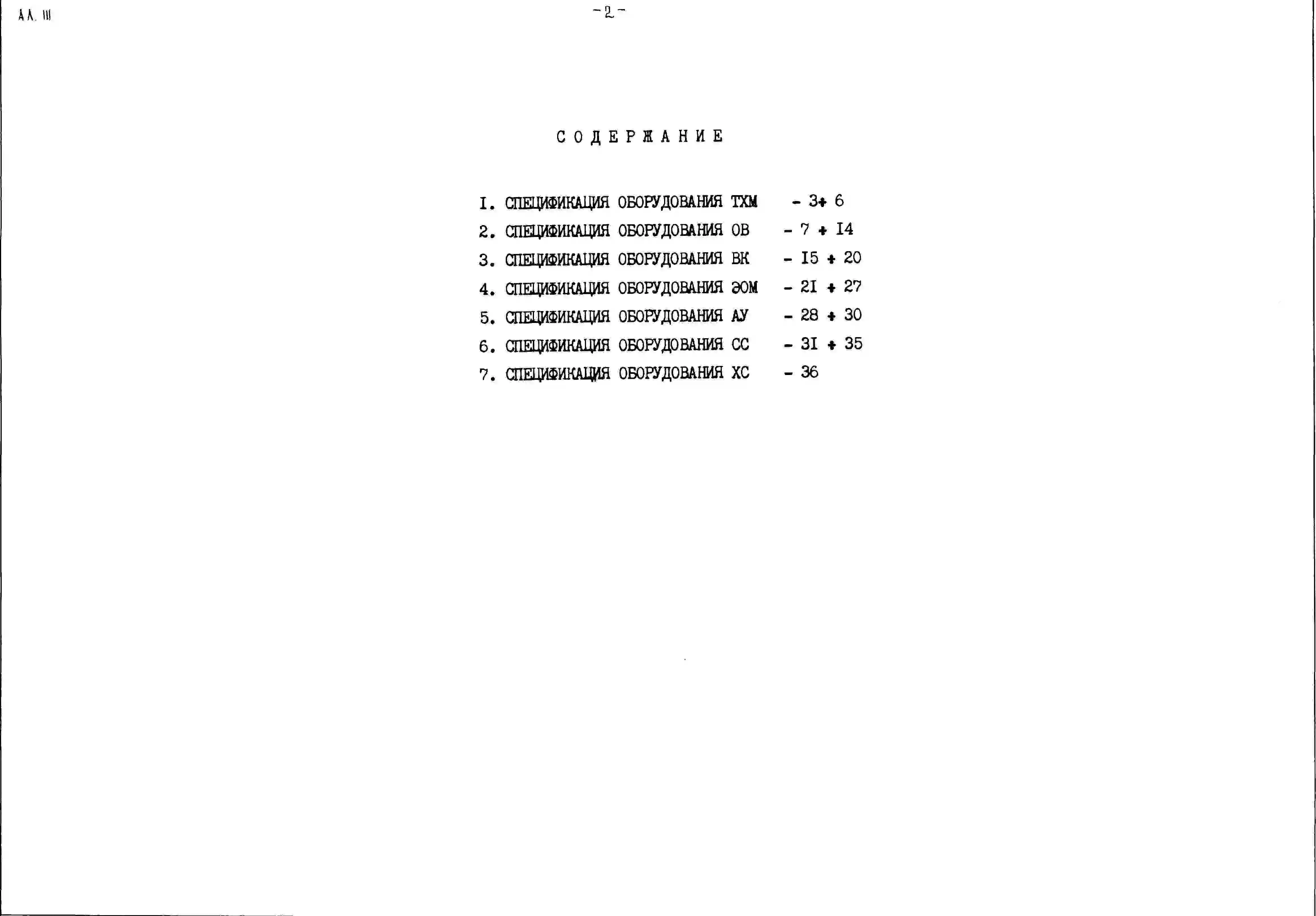

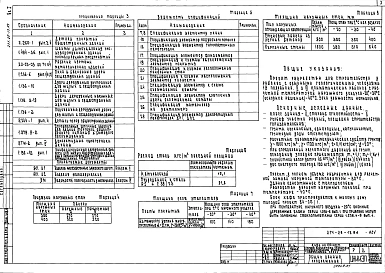

Альбом 1
Архитектурно-строительные решения. Технология и механизация. Холодоснабжение. Отопление и вентиляция. Водопровод и канализация. Электроснабжение и силовое электрооборудование. Автоматизация устройств инженерного оборудования. Связь и сигнализация.
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

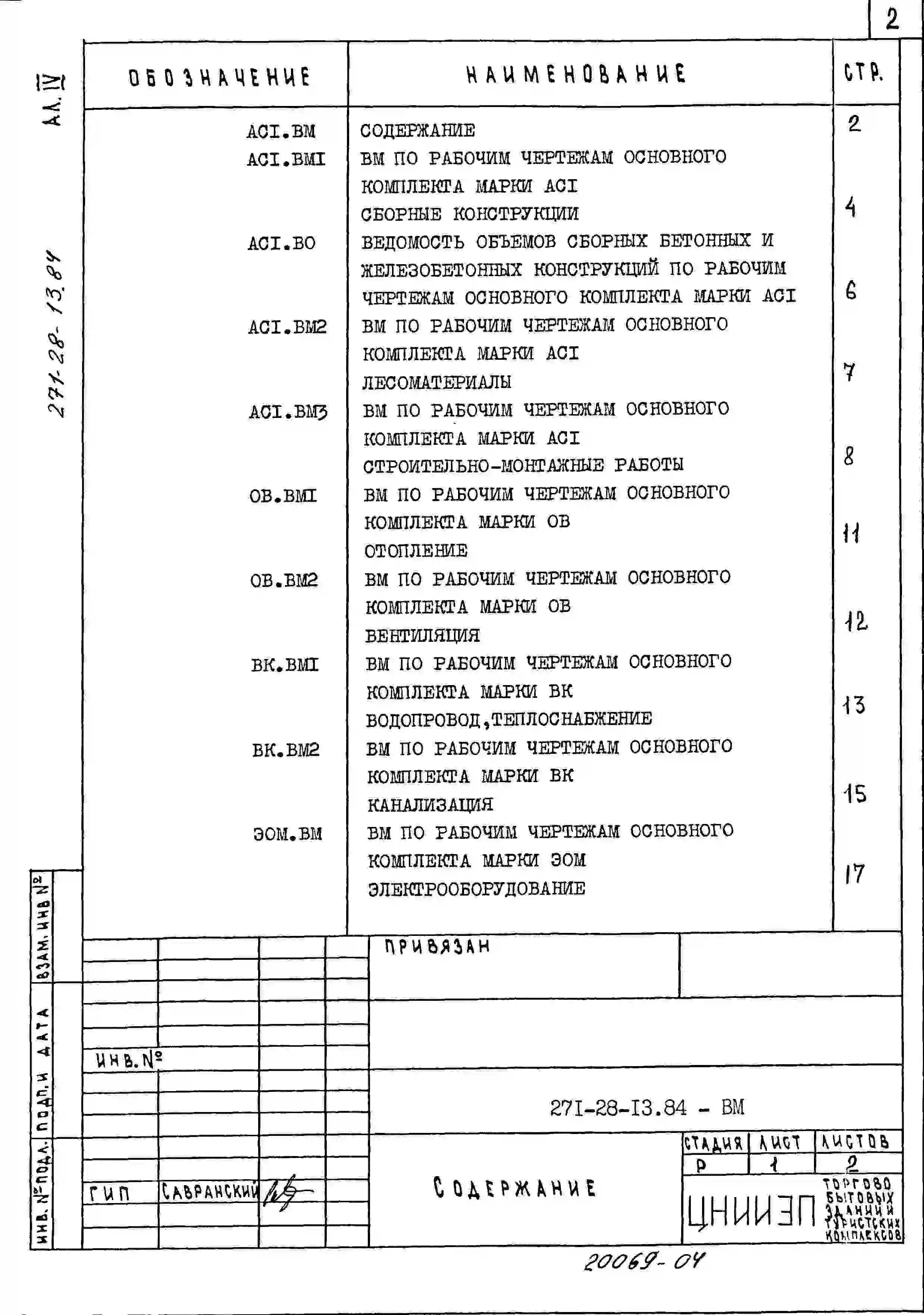

Альбом 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

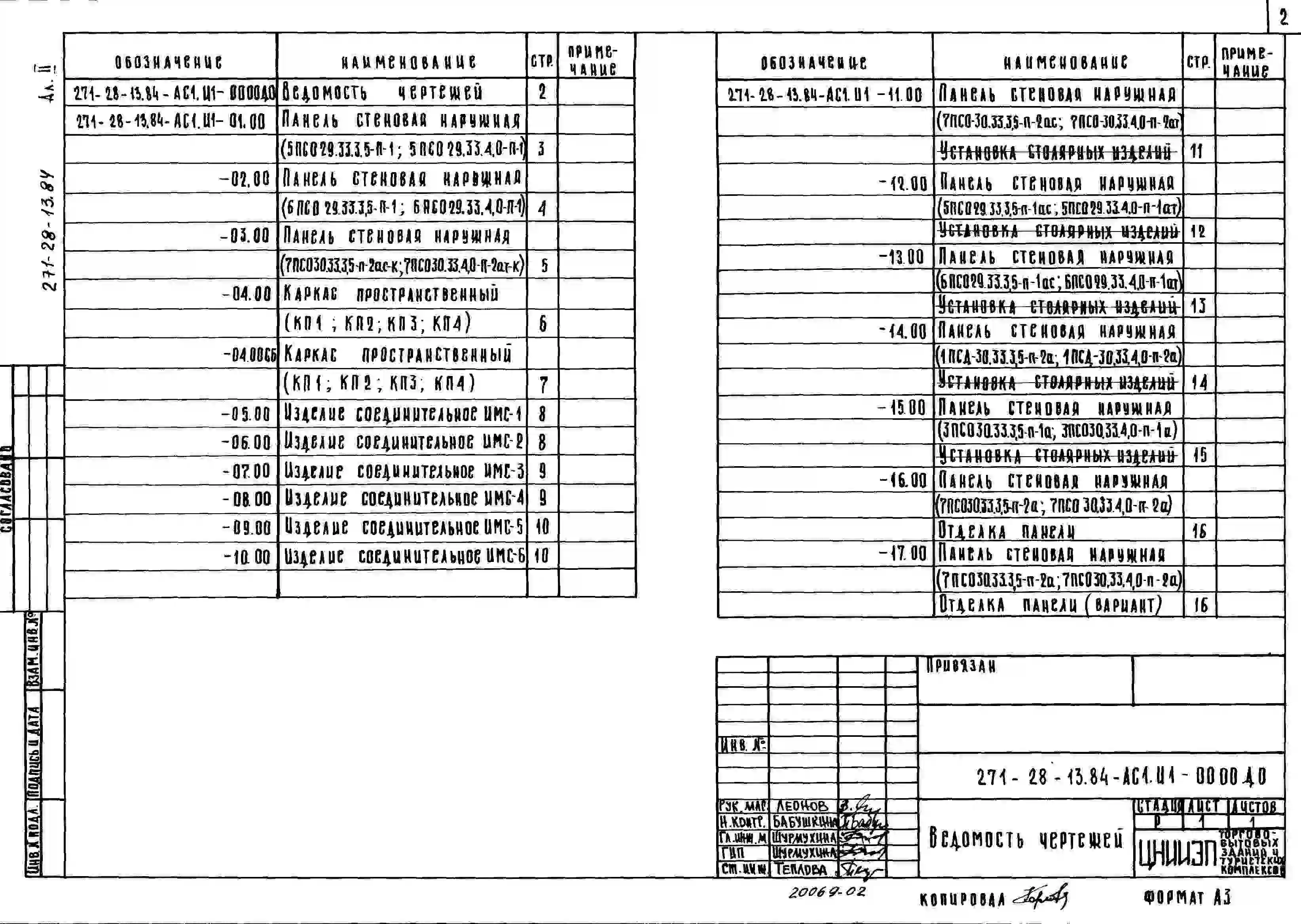

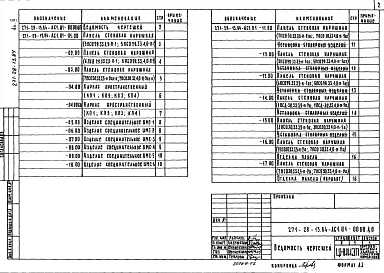

Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

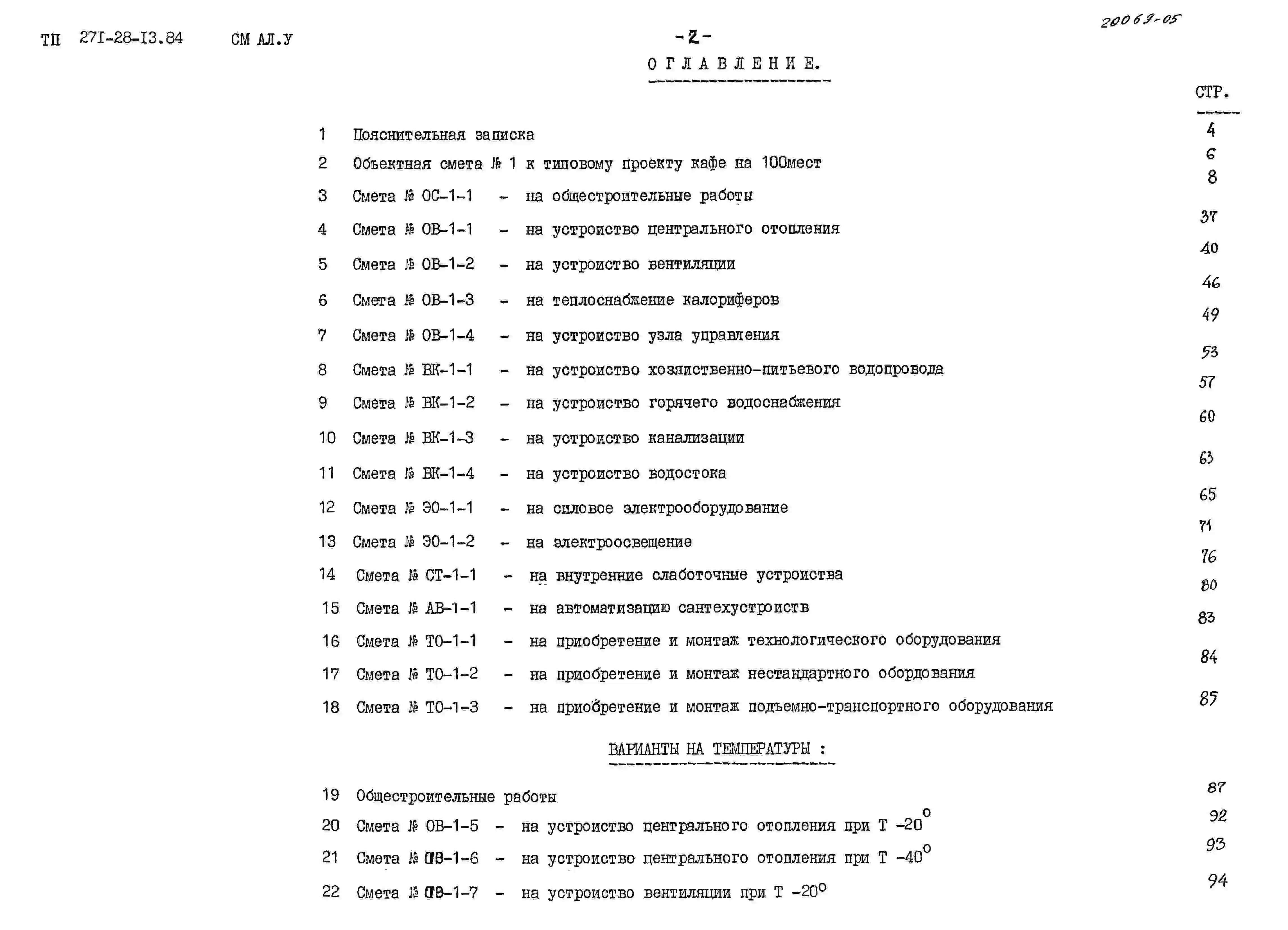

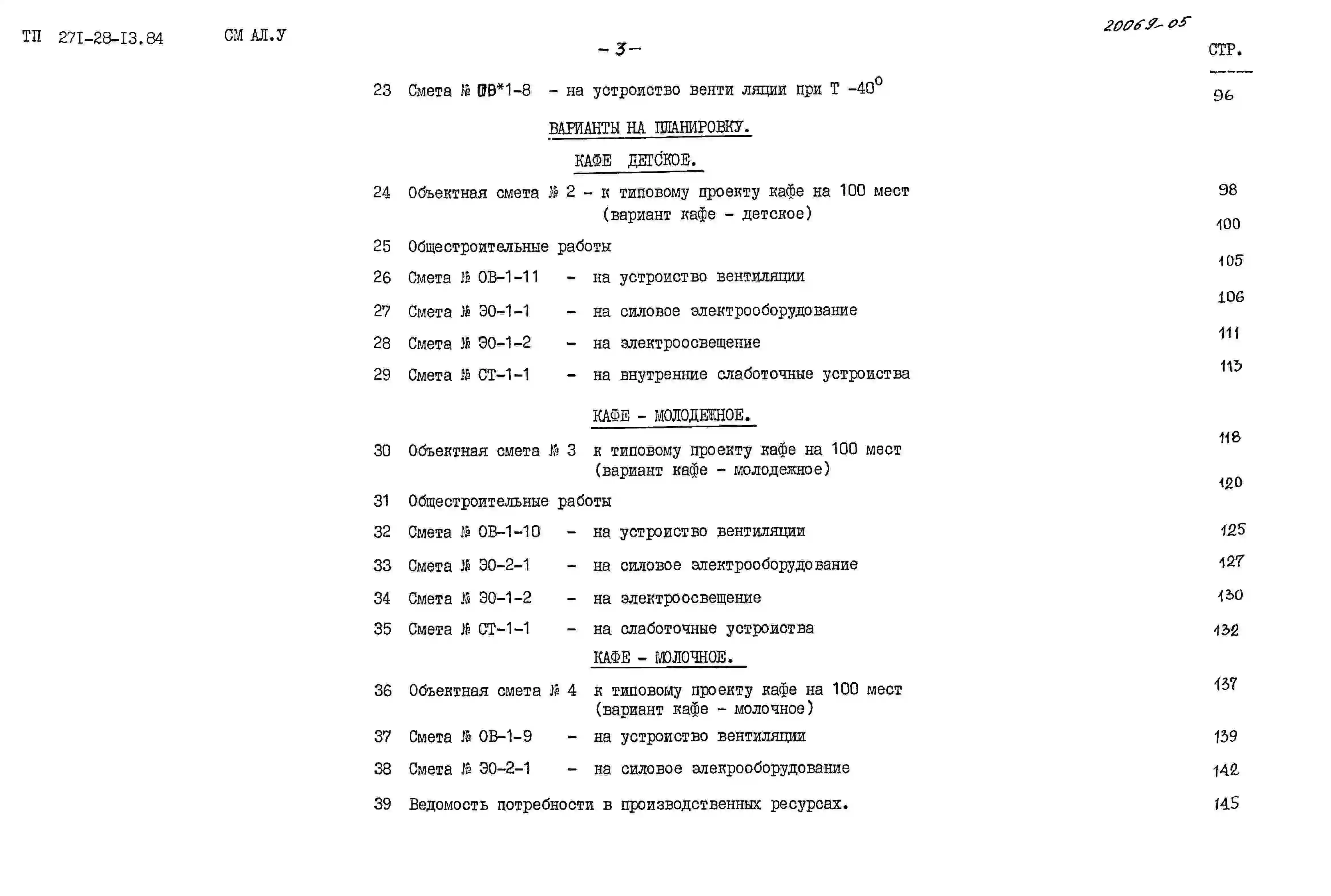

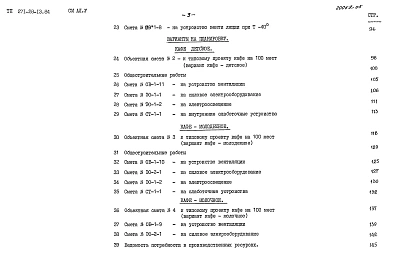

Альбом 5
Сметы
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

КАФЕ НА 100 МЕСТ С ТРЕМЯ ВАРИАНТАМИ ПЛАНИРОВОК В УНИФИЦИРОВАННОМ ВСТРОЕННО-ПРИСТРОЕННОМ БЛОКЕ (В КОНСТРУКЦИЯХ 1.090.1-1).

ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ.

Вестибюль – 20,6м2.

Зал кафе (с раздаточной) – 123,0 м2.

Зал бара – 52,0 м2.

Горячий цех – 35,2 м2.

Холодный цех – 9,6 м2.

Моечная столовой посуды – 16,1 м2.

Моечная кухонной посуды – 7,1 м2.

Подсобное бара – 8,9 м2.

Моечная бара – 9,0 м2.

Охлаждаемая камера – 7,5 м2.

Машинное отделение – 4,6 м2.

Кладовая сухих продуктов – 8,9 м2.

Кладовая и моечная тары – 6,1 м2.

Загрузочная – 8,4 м2.

Рампа – 16,0 м2.

Гардероб посетителей – 10,5 м2.

Кабинет директора и контора – 6,0 м2.

Главная касса – 3,4 м2.

Помещение персонала – 7,0 м2.

Гардероб для персонала женский – 20,0 м2.

Гардероб для персонала мужской – 7,7 м2.

Бельевая – 7,0 м2.

Душевые и уборные – 16,0 м2.

Кладовая инвентаря – 8,7 м2.

Помещение уборочного инвентаря – 3,4 м2.

Тамбур главного входа - 3,3 м2.

Тамбуры – 7,5 м2.

Коридор – 25,7 м2.

Коридор производственный – 24,9 м2.

Электрощитовая – 5,8 м2.

Помещение теплового узла водопроводного ввода и тепловой завесы – 16,6м2.

Приточная венткамера – 32,0 м2.

Вытяжная венткамера – 16,9 м2.

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ.

Фундаменты – ленточные и бетонные ГОСТ13579-78, типоразмеров – 2.

Покрытие – сборные железобетонные плиты по серии 1.090.1-1, выпуск 5-1, типоразмеров – 4.

Панели наружных стен – керамзитобетонные ∂=1000кгс/м3 толщиной 350-400мм, серия 1.090.1-1, вып.1-1,2-1, типоразмеров – 10.

Панели внутренних стен – из тяжелого бетона М-150, толщиной 160мм по серии 1.090.1-1, вып.3-1,4-1, типоразмеров – 4.

Перемычки – сборные железобетонные по серии 1.138-10, выпуск 1, типоразмеров – 9; 1.138-10, выпуск 2, типоразмеров – 1.

Крыша – плоская, совмещенная с кровлей, с внутренним водостоком.

Кровля – рулонная, плоская из 4-х слоев антисептированного рубероида с защитным слоем из гравия.

Утеплитель – плиты из ячеистого бетона ∂=400кгс/м3.

Полы – мозаичные бетонные плиты, керамическая плитка, линолеум; бетонные, детали по серии 2.244-1, выпуск 4.

Окна – по серии 1.236-6, выпуск 1, типоразмеров – 1.

Двери – по серии 1.136.5-19, типоразмеров – 4; 1.136-10, типоразмеров – 5; 1.236-5, выпуск 1, типоразмеров – 1.

Наибольшая масса монтажного элемента (плита покрытия) – 2,8т.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.

Водопровод – хозяйственно-питьевой от городской сети. Напор на вводе Н=11м водяного столба.

Горячее водоснабжение – централизованное.

Канализация – хозяйственно-бытовая в городскую сеть. Ливнестоки – в городскую сеть.

Отопление – водяное, центральное от городских сетей. Параметры теплоносителя Т=150-700С.

Вентиляция – приточно-вытяжная с механическим побуждением и естественная.

Электроснабжение – от городской сети напряжением 380/220В.

Устройство связи – радиофикация, телефонизация, звукоусиление.

Механизация – подъемный стол «ПС-500», тележки грузовые «ТГ-250», «ТГ-125», электрополомоечная машина «КУ-305», тележка с подъемной платформой «ТГП».

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ.

Расчетный показатель – посадочное место. Бытовые помещений разработаны в соответствии со СНиП П-Л.8-71. Настоящий проект разработан взамен типового проекта 271-28-983. Сметная документация составлена в нормах и ценах 1984года.
