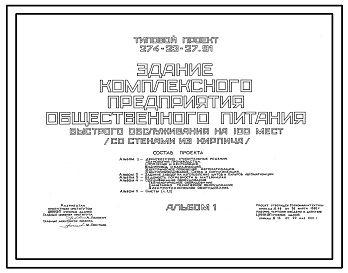

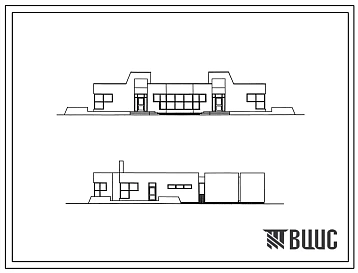

Типовой проект 274-23-27.91 Здание комплексного предприятия общественного питания быстрого обслуживания на 100 мест. Здание одноэтажное. Стены из кирпича. Объем 1862м.

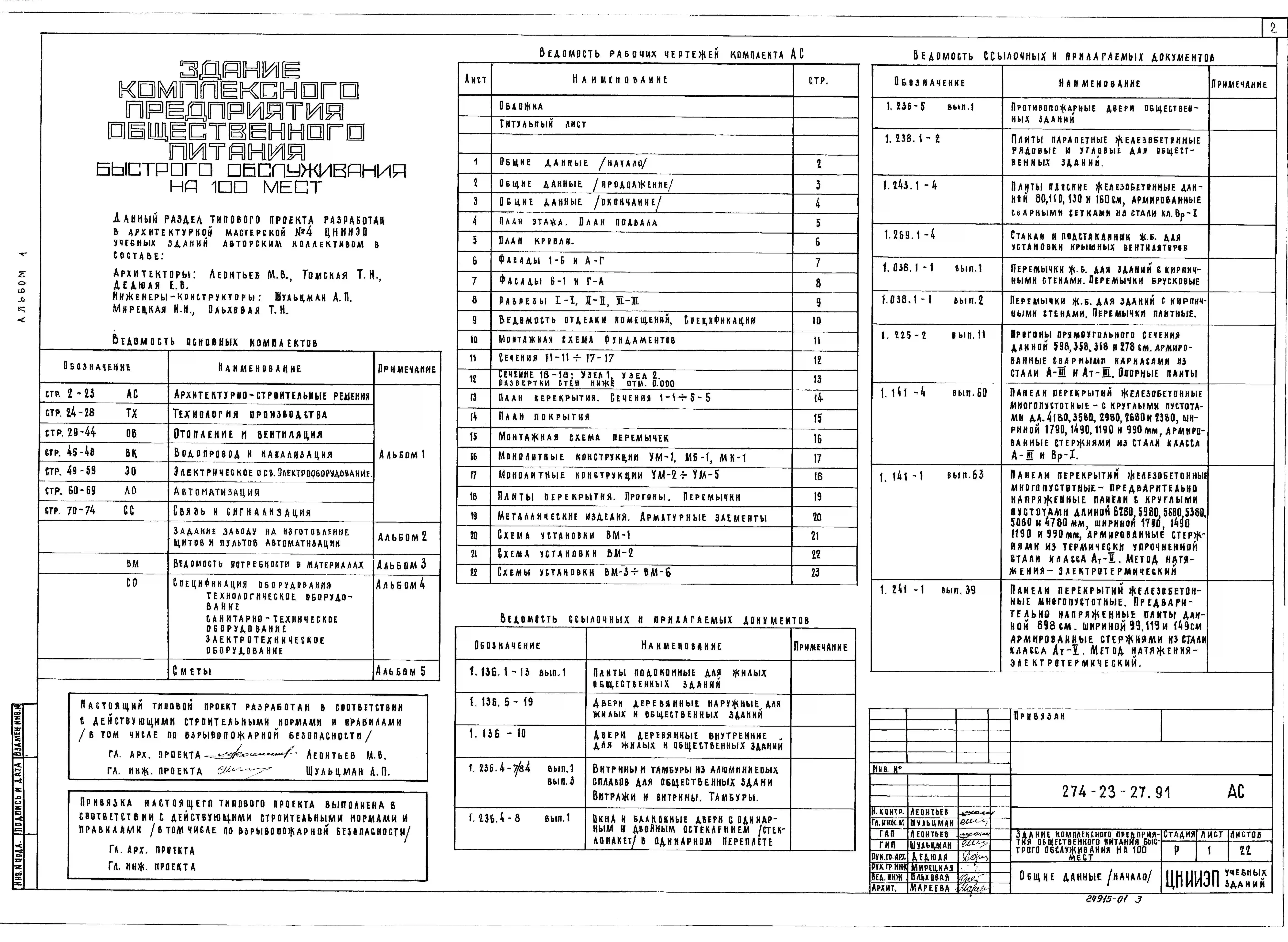

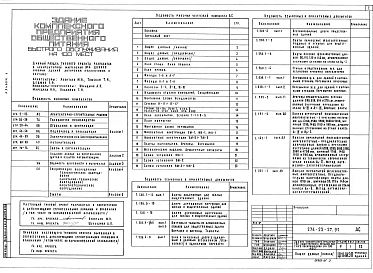

Общие данные

Номер проекта

274-23-27.91

Наименование проекта

Здание комплексного предприятия общественного питания быстрого обслуживания на 100 мест. Здание одноэтажное. Стены из кирпича. Объем 1862м.

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

  • ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.
Продажа паспорта проекта -360 рублей /паспорт
Продажа чертежей по листам - от 250 рублей/лист
Продажа чертежей по Альбомам - от 3000 рублей/альбом
Состав проекта
Номер альбома
Наименование
Состав альбома

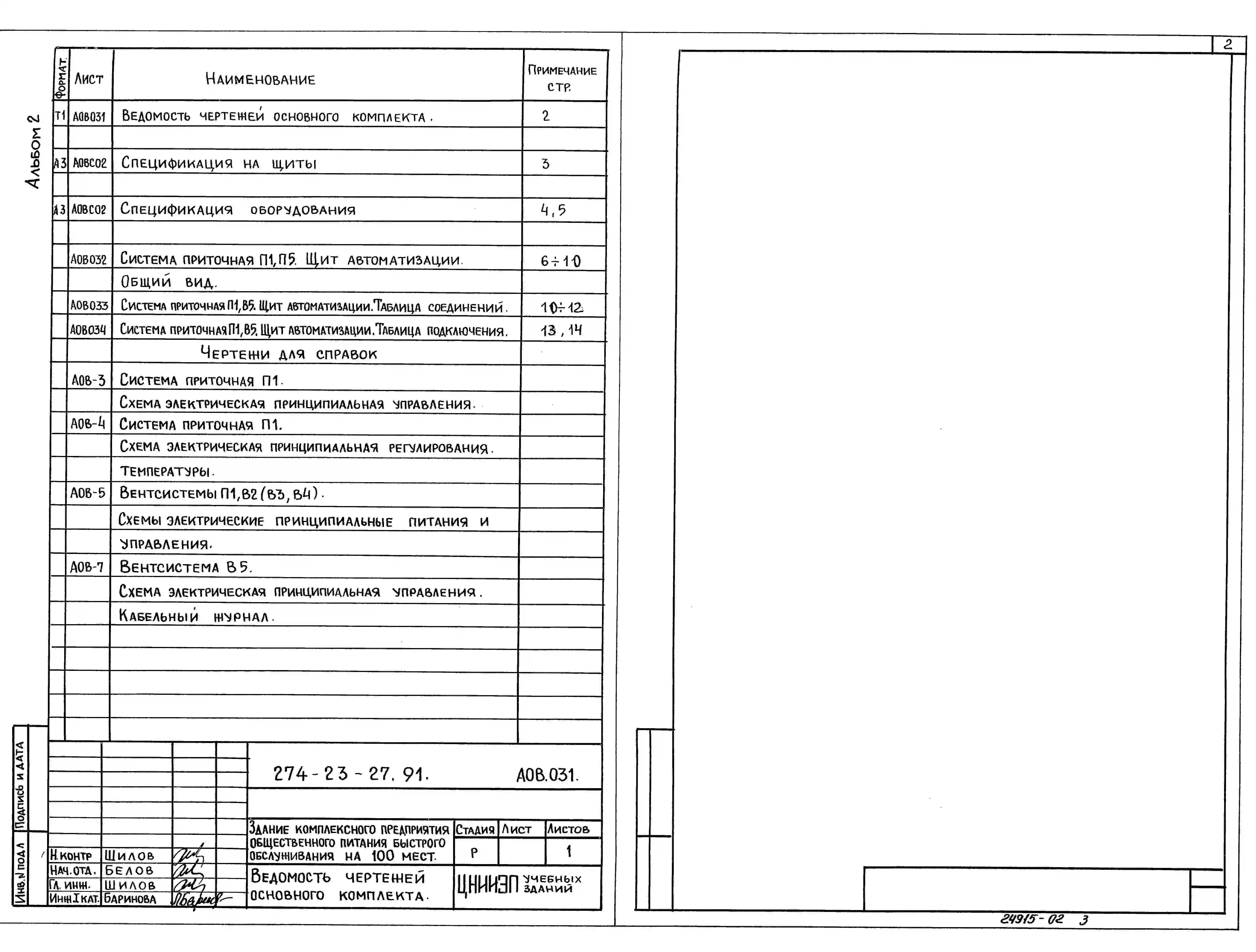

Альбом 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 3
Ведомость потребности в материалах
Новое название альбома:

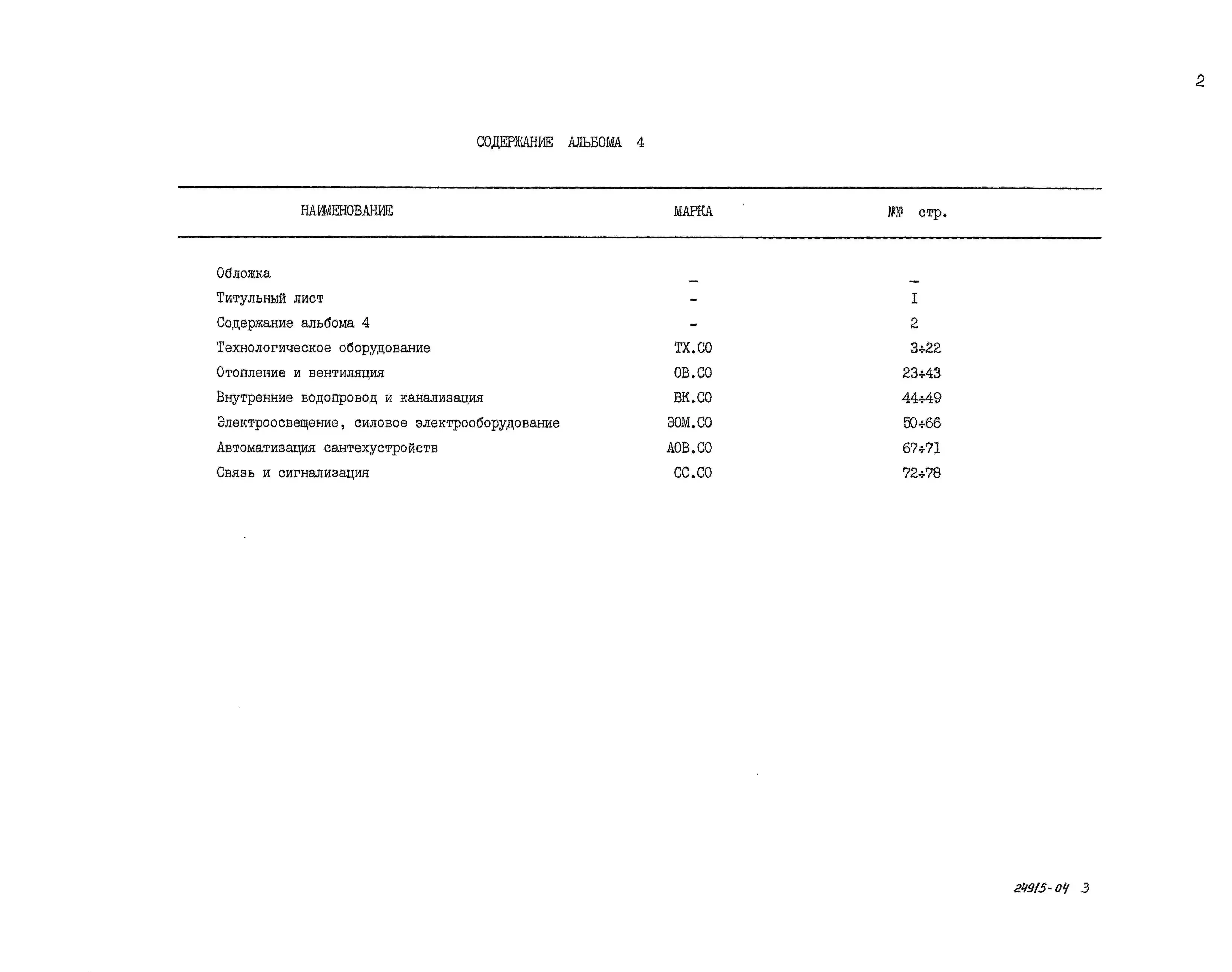

Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 5
Сметы. Часть 2
Новое название альбома:

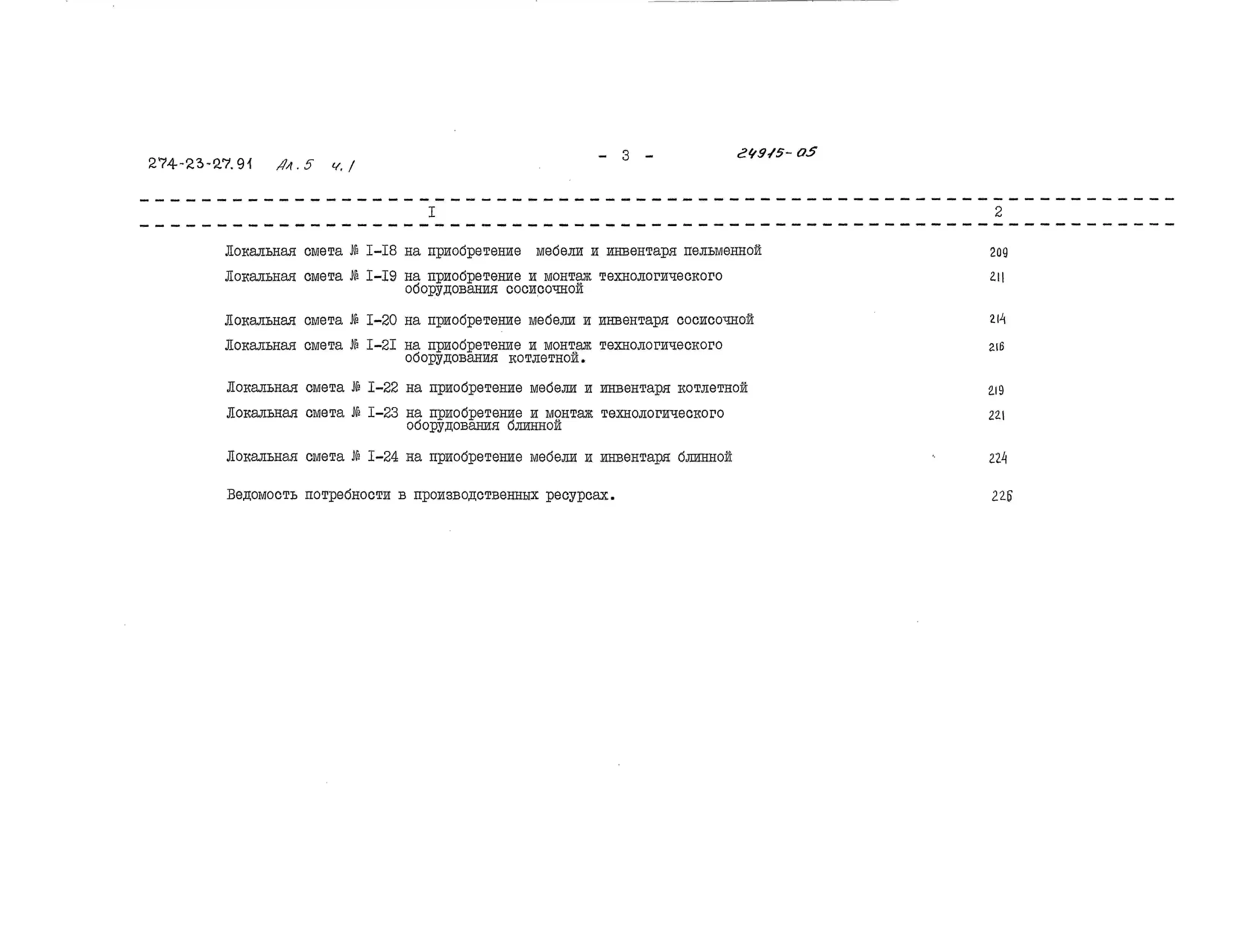

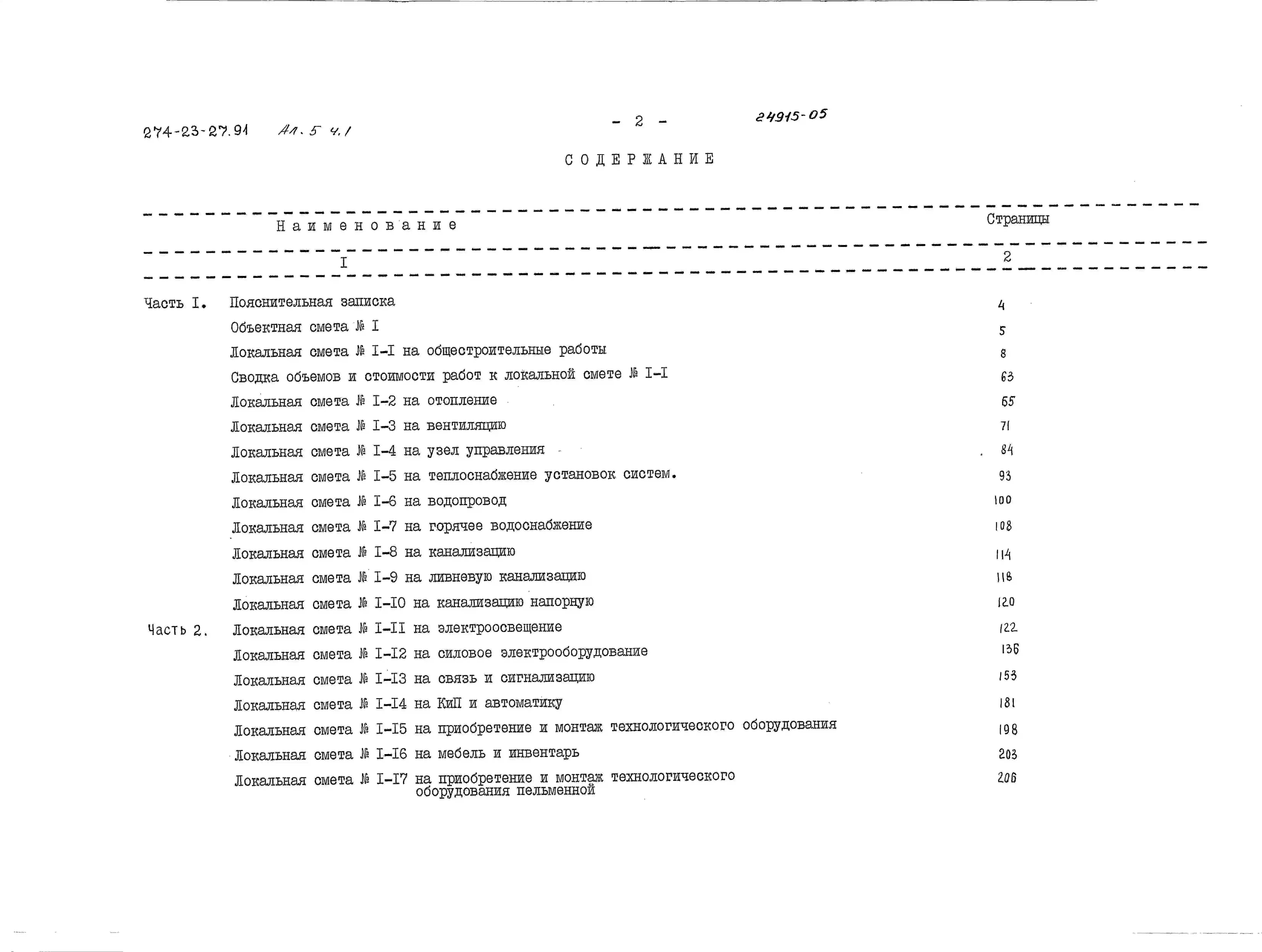

Альбом 5
Сметы. Часть 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта
ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ.
План на отм.0.000.
Вестибюль – 9,4 м2.
Вестибюль – 9,4 м2.
Зал пельменной на 50 мест – 60,4 м2.
Горячий цех пельменной – 42,9 м2.
Моечная столовой и кухонной посуды – 15,6 м2.
Зал гриль-бара на 25 мест – 38,4 м2.
Подсобное помещение гриль-бара – 10,3 м2.
Моечная гриль-бара – 5,9 м2.
Зал кофейно-шоколадного бара – 38,4 м2.
Подсобное помещение бара – 10,3 м2.
Моечная кофейно-шоколадного бара – 5,9 м2.
Приемочная – 6,3 м2.
Кладовая сухих продуктов – 8,1 м2.
Помещение холодильных камер – 27,1 м2.
Административно-служебное помещение – 5,5 м2.
Гардероб персонала – 9,2 м2.
Душевая – 1,7 м2.
Санузел – 2,8 м2.
Кладовая белья – 3,9 м2.
Кладовая хозинвентаря – 6,7 м2.
Электрощитовая – 6,4 м2.
Санузел – 7,0 м2.
Санузел – 7,0 м2.
Кладовая – 6,7 м2.
Тамбур главного входа – 2,5 м2.
Тамбур главного входа – 2,5 м2.
Тамбур – 2,5 м2.
Тамбур – 1,2 м2.
Коридор – 4,3 м2.
Коридор – 32,4 м2.
План подвала.
Техническое помещение – 70,4 м2.
СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ.
Конструктивная схема с продольными и поперечными несущими стенами.
Фундаменты – сборные железобетонные плиты по ГОСТ 13580-85. Типоразмеров – 8.
Цоколь и стены подвала – сборные бетонные блоки по ГОСТ 13579-78. Типоразмеров – 11.
Стены наружные – сплошная кладка из пустотелого кирпича по ГОСТ530-80 с облицовкой лицевым кирпичом по ГОСТ 7484-78.
Стены внутренние – из пустотелого кирпича.
Перекрытие и покрытие – сборные железобетонные плиты многопустотные по серии 1.141-1, вып.60, 63. Типоразмеров – 11, и по серии 1.241-1, вып.39. типоразмеров – 2.
Прогоны – сборные железобетонные по серии 1.225-2, вып.11. типоразмеров – 1.
Перемычки – сборные железобетонные по серии 1.038.1-1, вып.1,2, типоразмеров – 12.
Перегородки – из полнотелого кирпича.
Лестницы – ступени железобетонные и бетонные по ГОСТ8717.0-84. Типоразмеров – 5.
Парапет – сборные железобетонные рядовые и угловые парапетные плиты по серии 1.238.1-2. Типоразмеров – 4.
Крыша – совмещенная с внутренним водостоком.
Кровля – рулонная из 3-х слоев рубероида марки РКМ-3506 на битумной мастике.
Двери наружные – по серии 1.136.5-19, типоразмеров – 2. По серии 1.236-5, вып.1. типоразмеров – 1.
Двери внутренние – деревянные по серии 1.136-10. Типоразмеров – 4.
Витражи и тамбуры – из алюминиевых сплавов по серии 1.236.4-7/84, вып.1,3. Типоразмеров – 3.
ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.
Водопровод – объединенный, хозяйственно-питьевой, напор на вводе Н=14,0м.
Канализация – хозяйственно-бытовая в городскую сеть, водосток внутренний.
Отопление – водяное центральное с конвекторами типа «Универсал». Параметры теплоносителя Т=95о-70оС.
Вентиляция – приточно-вытяжная с механическим побуждением и естественная.
Горячее водоснабжение – от внешней сети, напор Н=11,0м.
Электроснабжение – от наружных сетей напряжением 380/220В.
Освещение – лампы накаливания, люминесцентные.
Устройства связи – радио, телефон, пожарно-охранная сигнализация.
ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ.
Расчетный показатель – 1 место. Количество расчетных единиц – 100. Сметная документация составлена в нормах и ценах 1984 года. Проектом предусмотрены варианты технологического решения специализированной закусочной на 50 мест – котлетная, сосисочная, блинная.
