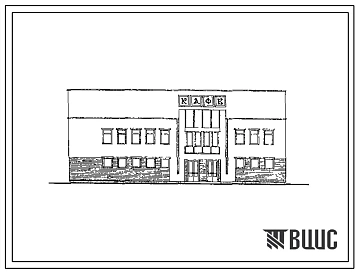

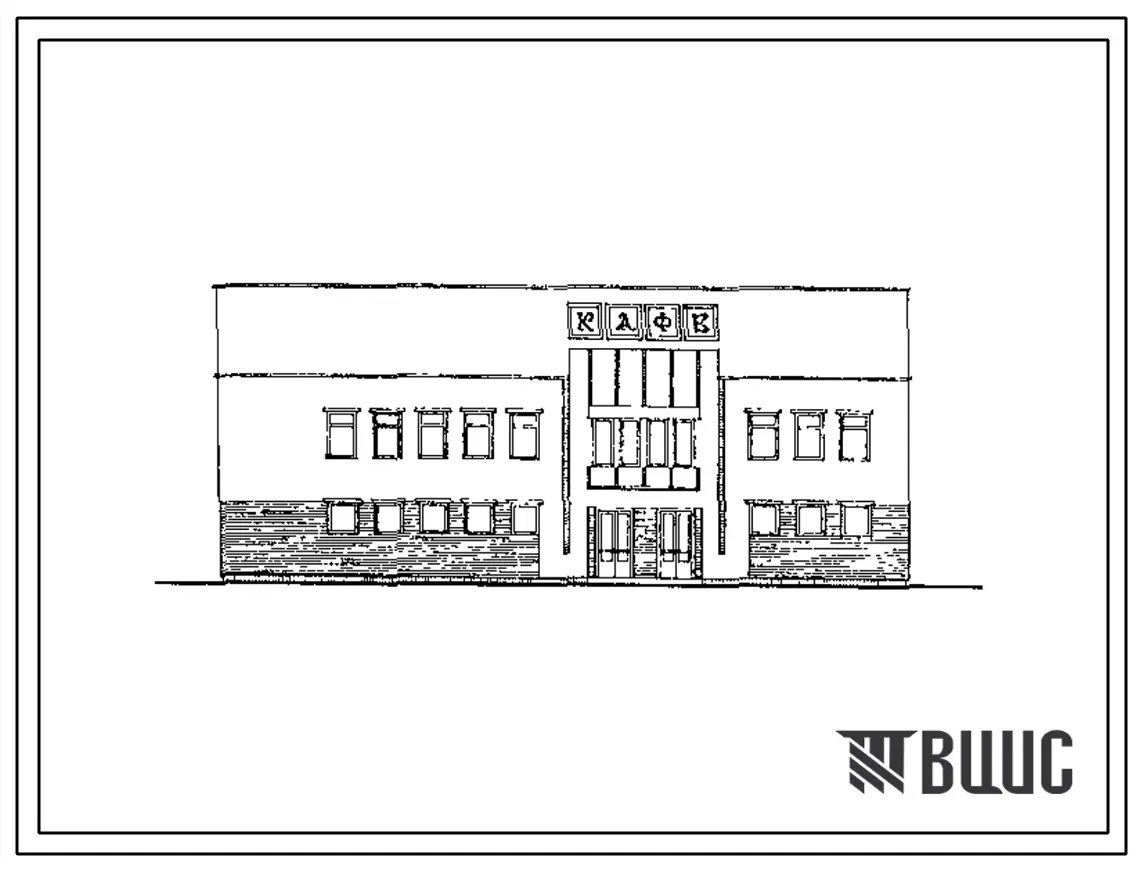

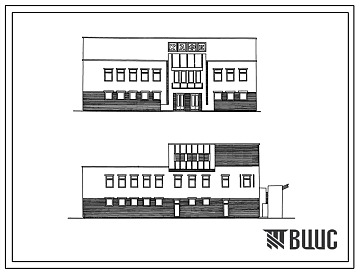

Типовой проект 274-22-52.84 Кафе на 200 мест. Здание двухэтажное. Стены из кирпича. Объем 5261м

Общие данные

Номер проекта

274-22-52.84

Наименование проекта

Кафе на 200 мест. Здание двухэтажное. Стены из кирпича. Объем 5261м

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

  • ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.
Продажа паспорта проекта -360 рублей /паспорт
Продажа чертежей по листам - от 250 рублей/лист
Продажа чертежей по Альбомам - от 3000 рублей/альбом

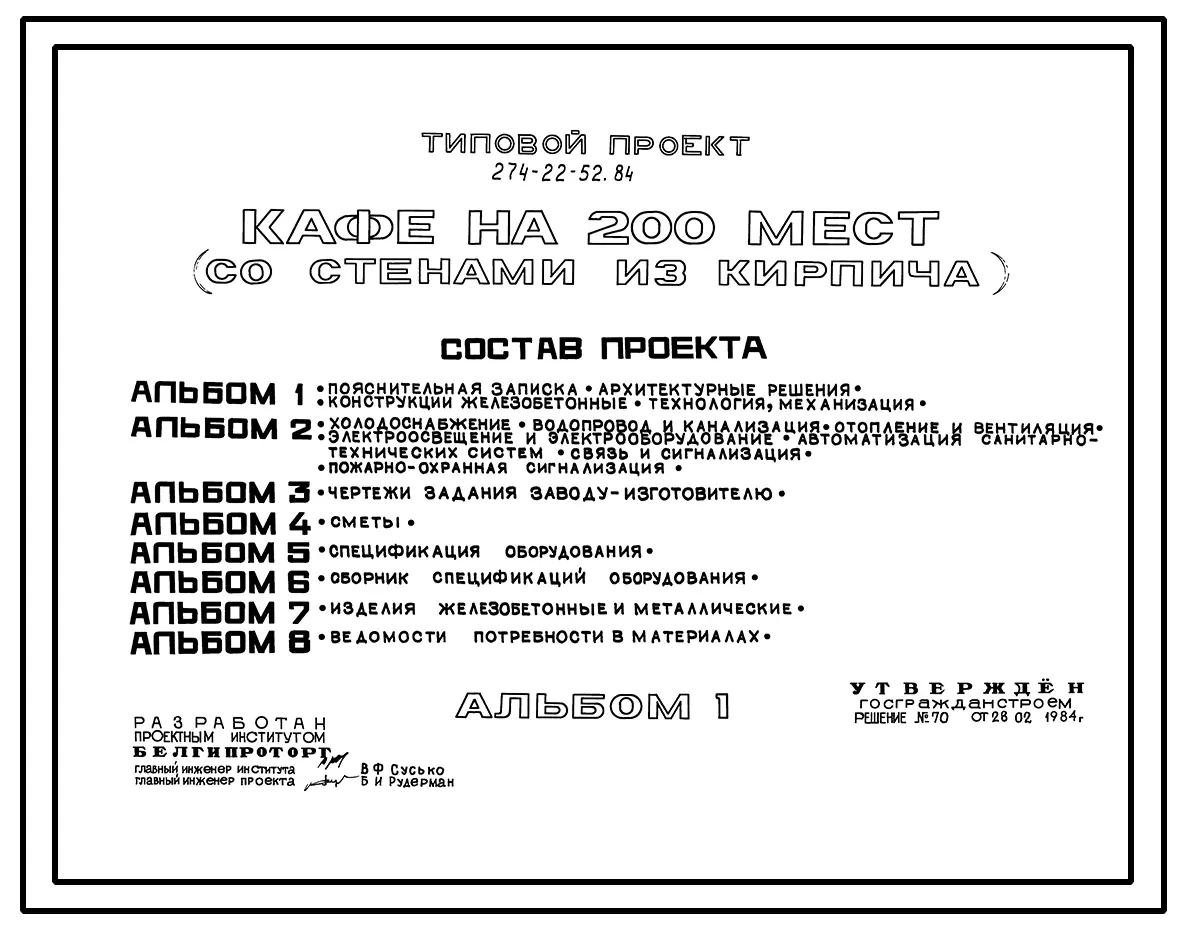

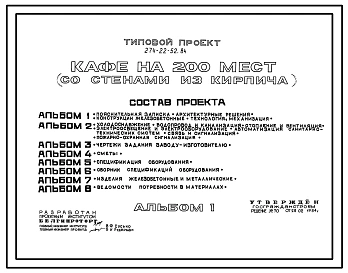

Состав проекта
Номер альбома
Наименование
Состав альбома

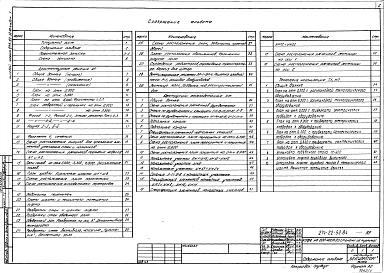

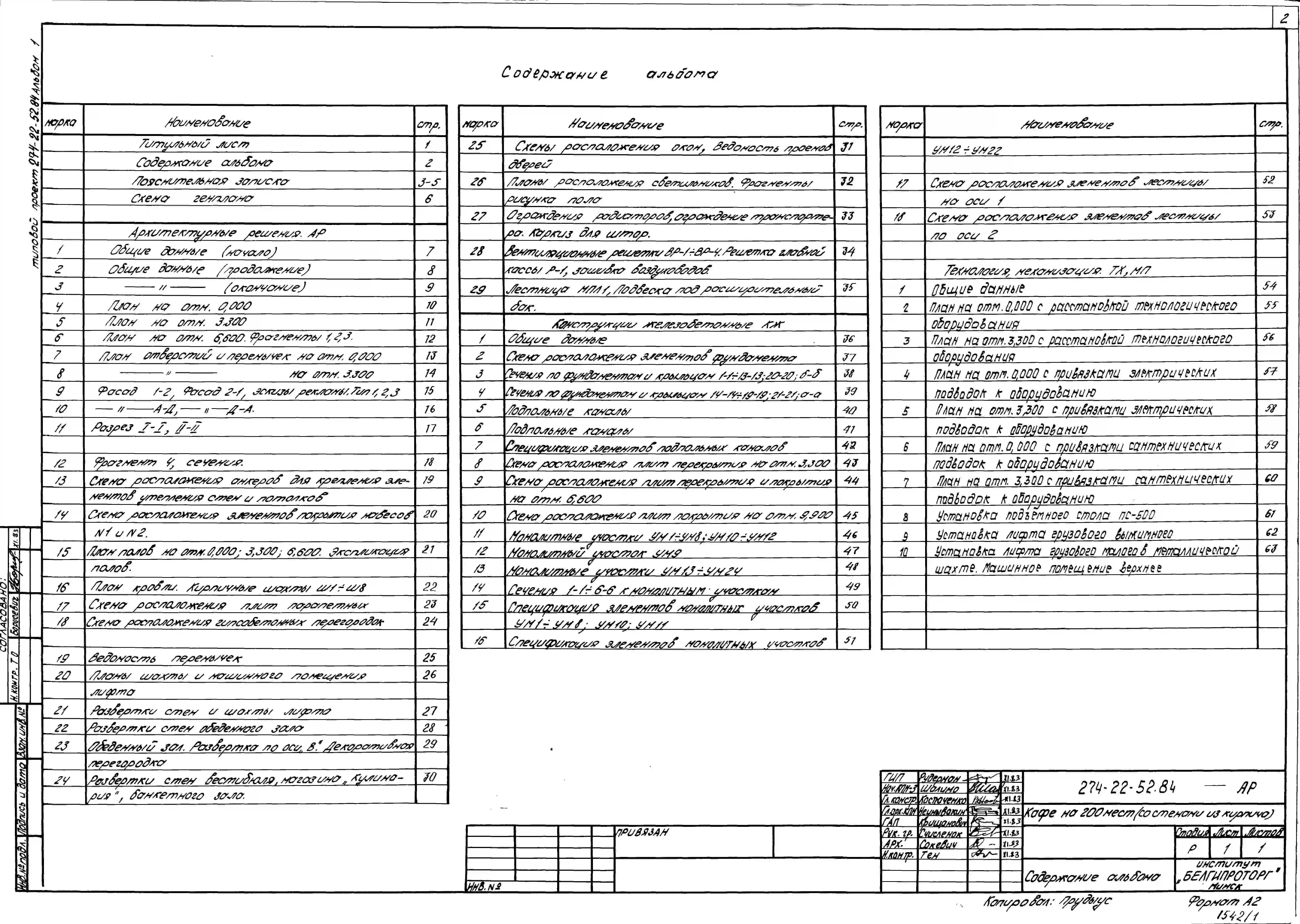

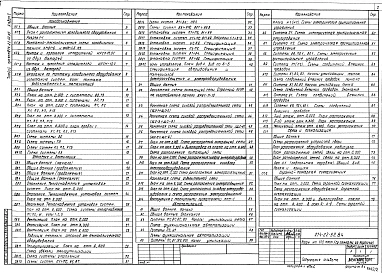

Альбом 1
Пояснительная записка. Архитектурные решения. Конструкции железобетонные. Технология, механизация
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

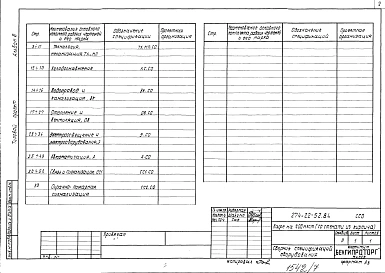

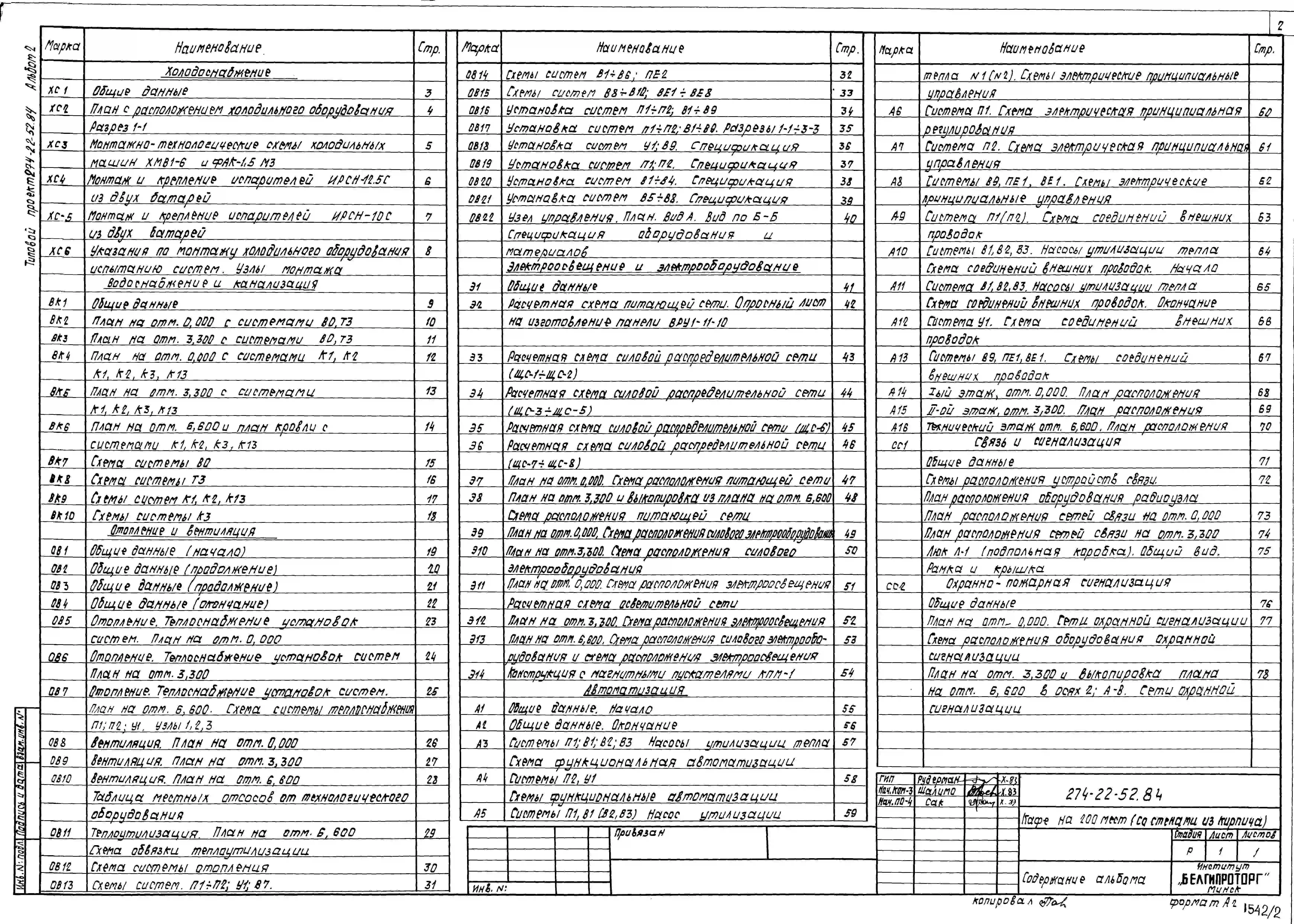

Альбом 2
Холодоснабжение. Водопровод и канализация. Отопление и вентиляция. Электроосвещение и электрооборудование. Автоматизация санитарно-технических систем. Связь и сигнализация. Пожарно-охранная сигнализация
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

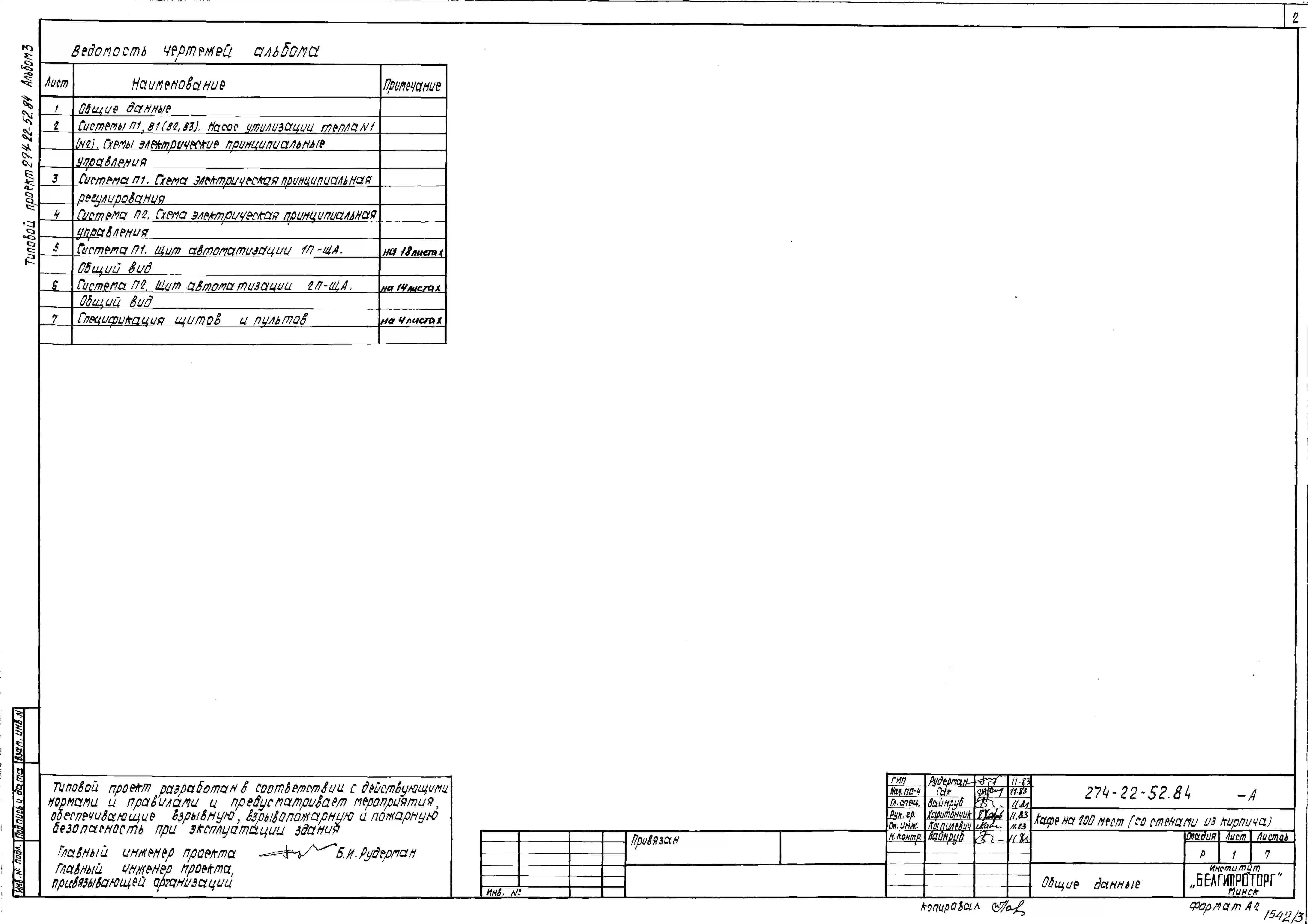

Альбом 3
Чертежи задания заводу-изготовителю
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

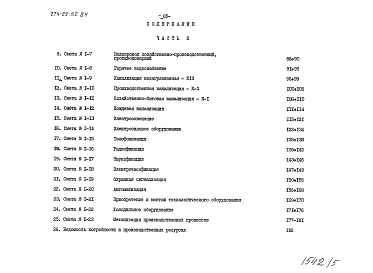

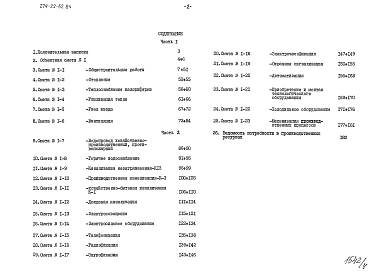

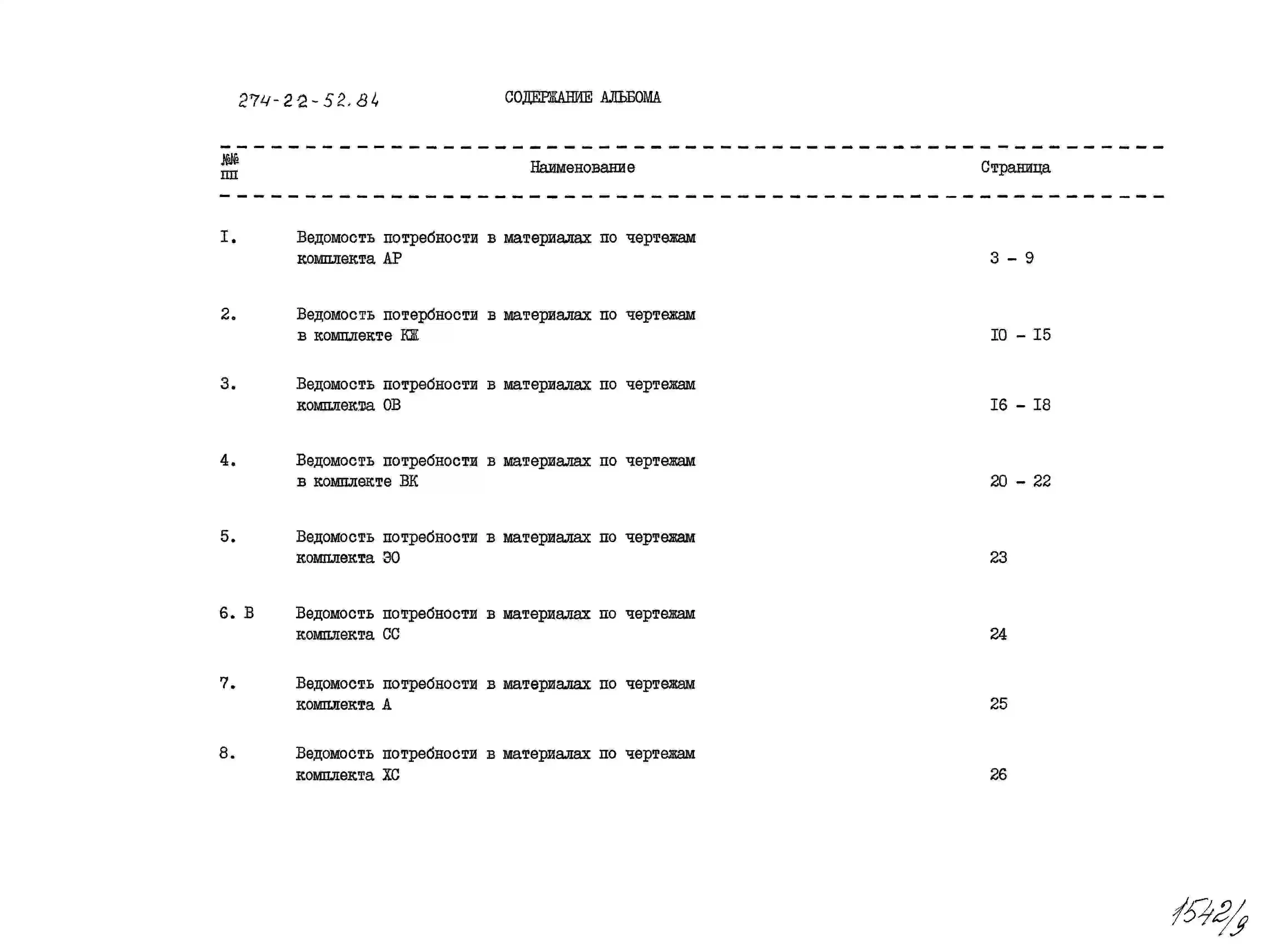

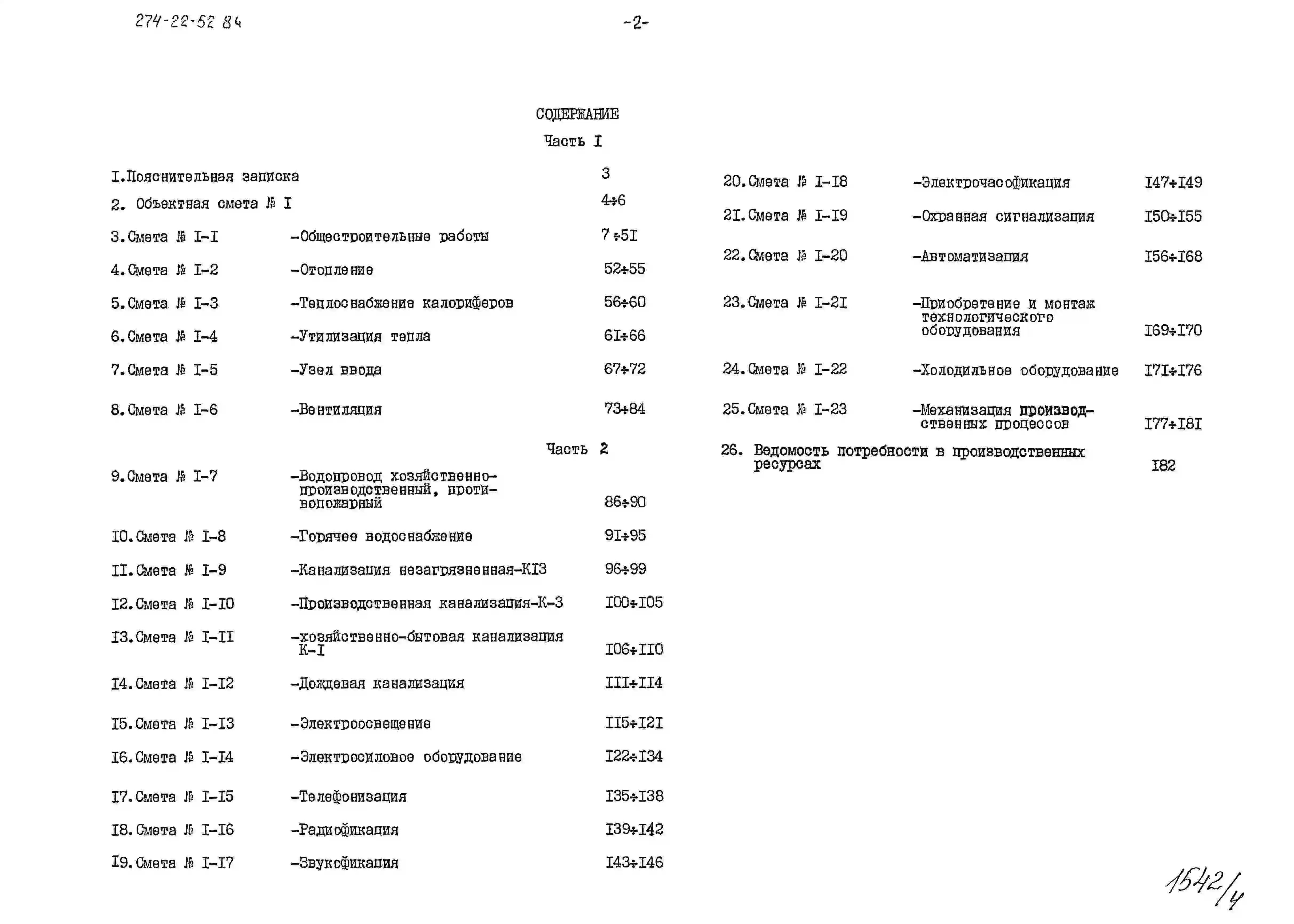

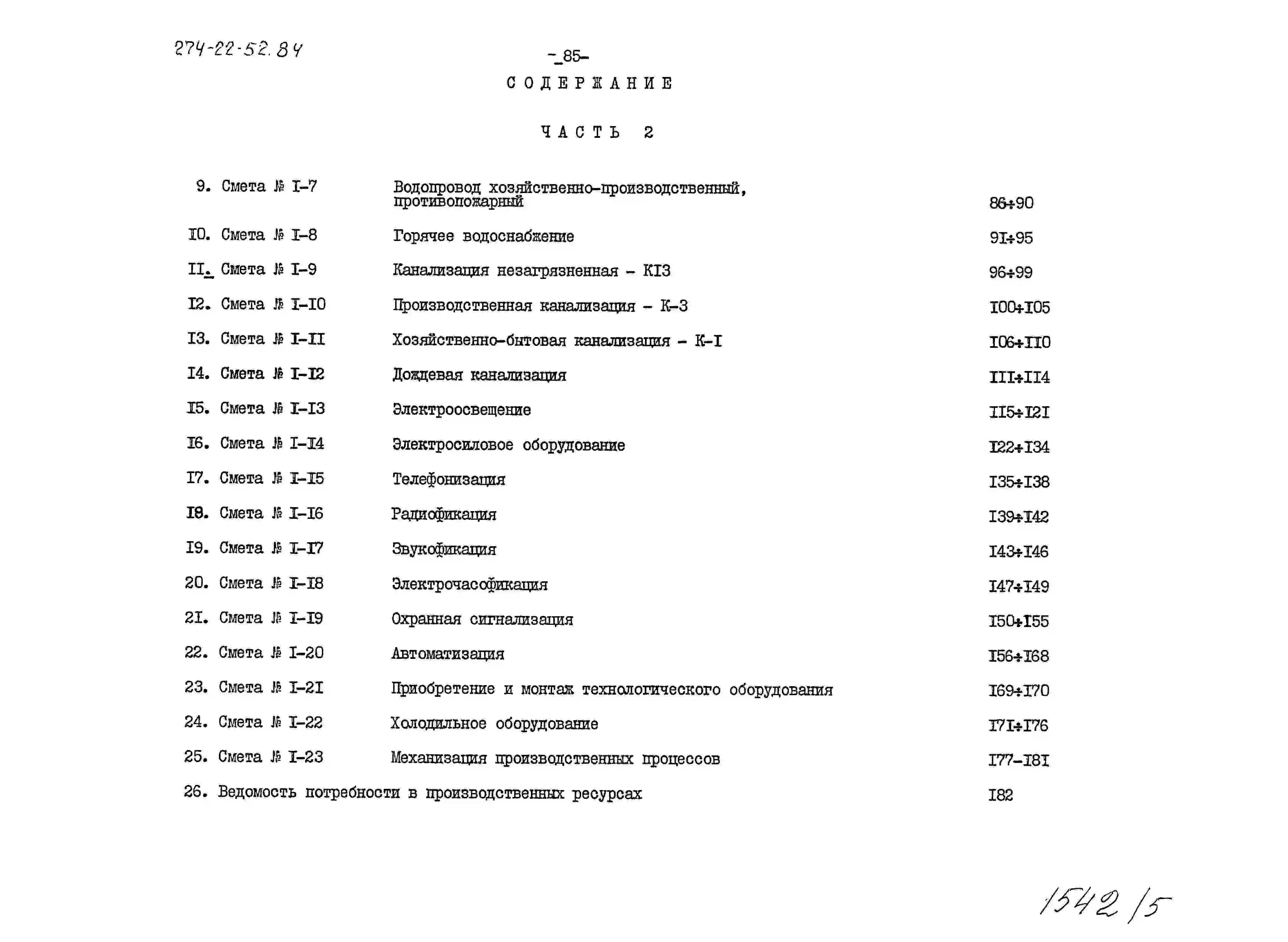

Альбом 4
Сметы Часть 2
Новое название альбома:
Альбом 4
Сметы Часть 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:

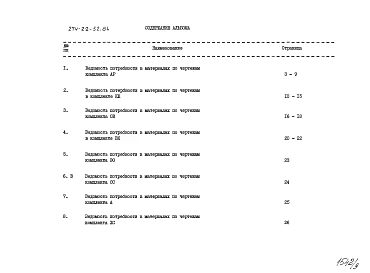

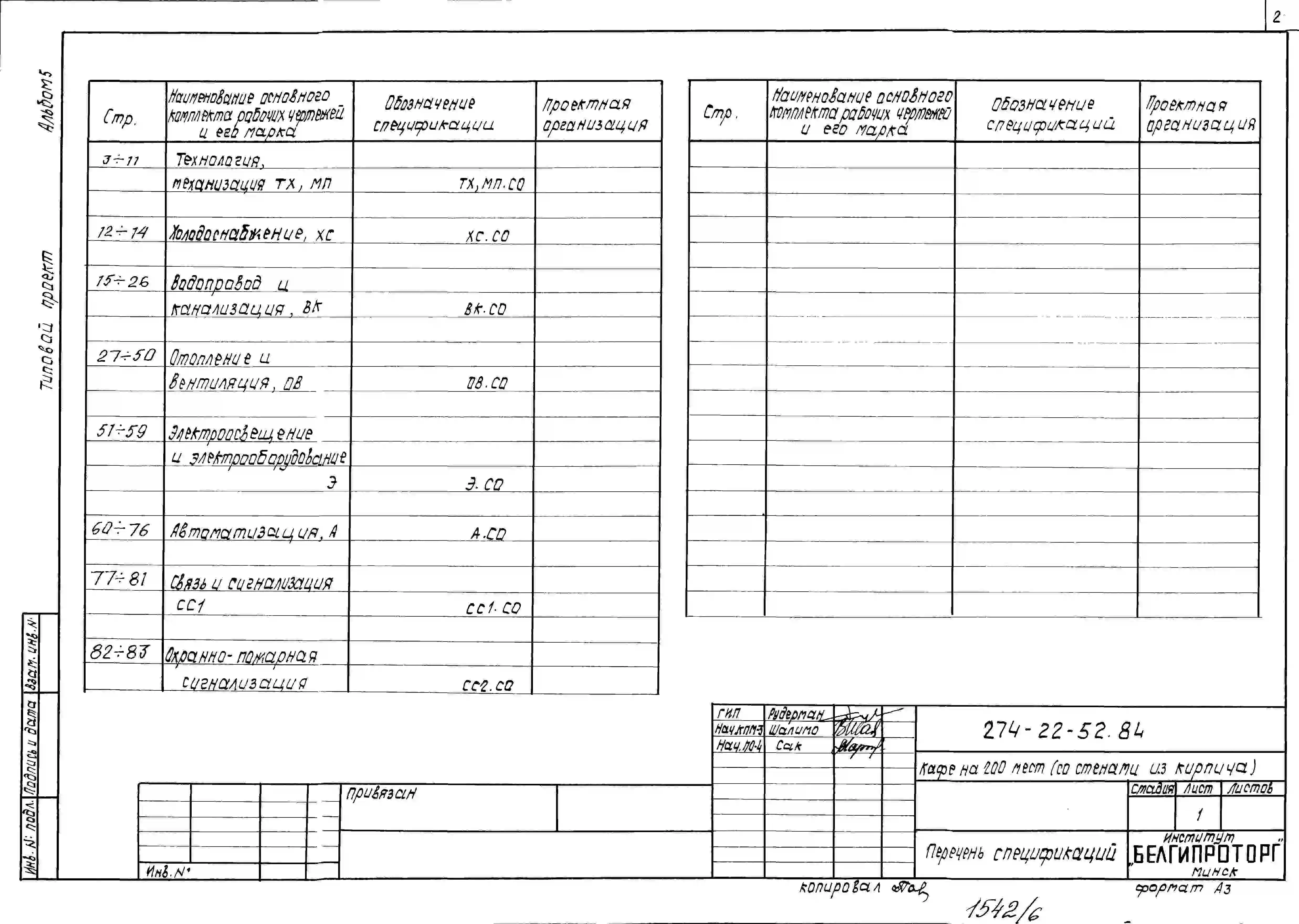

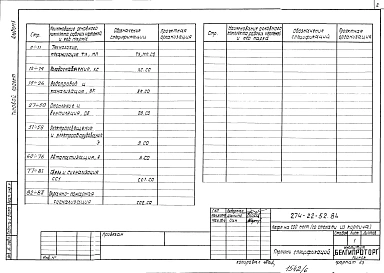

Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 6
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

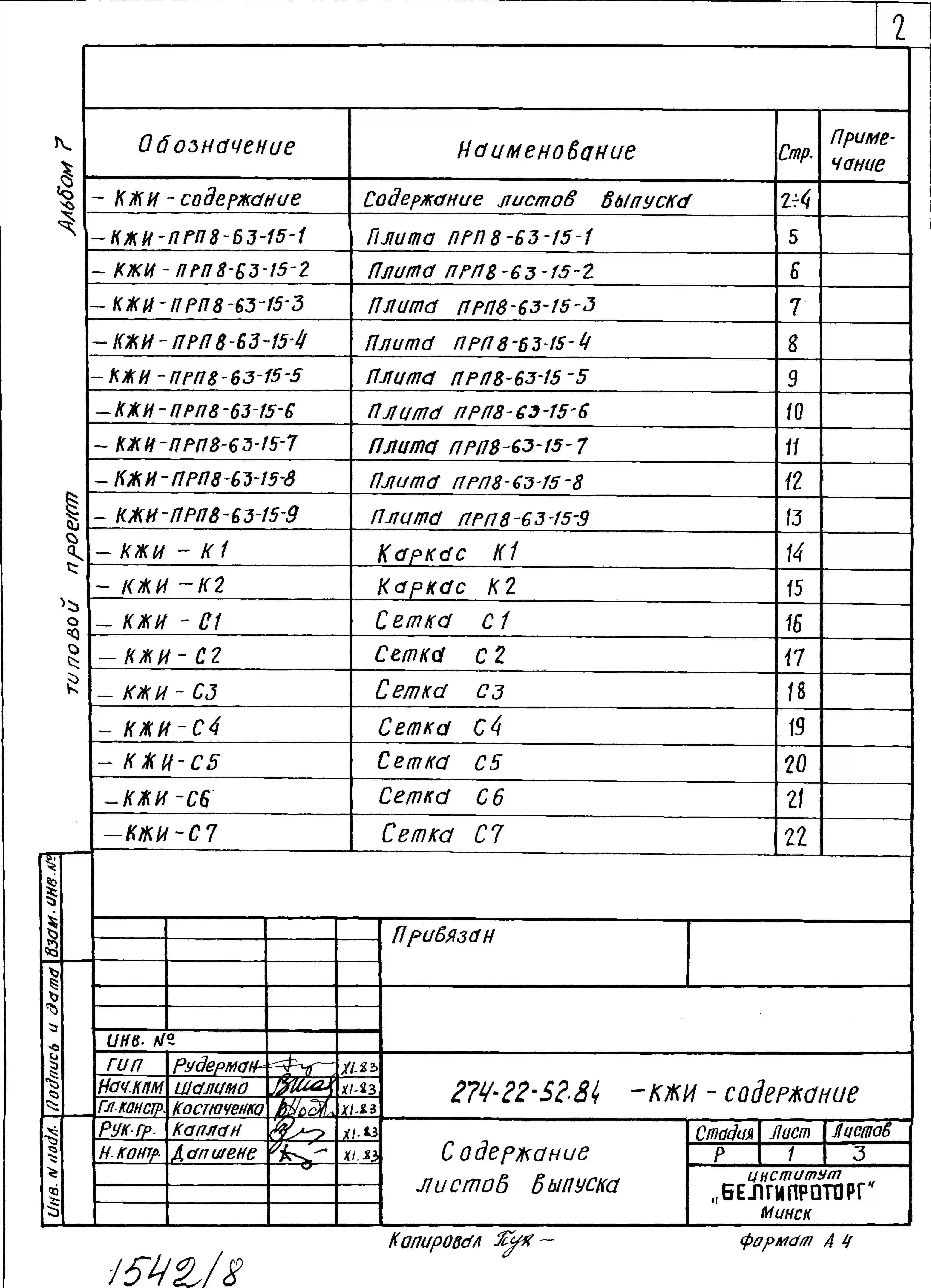

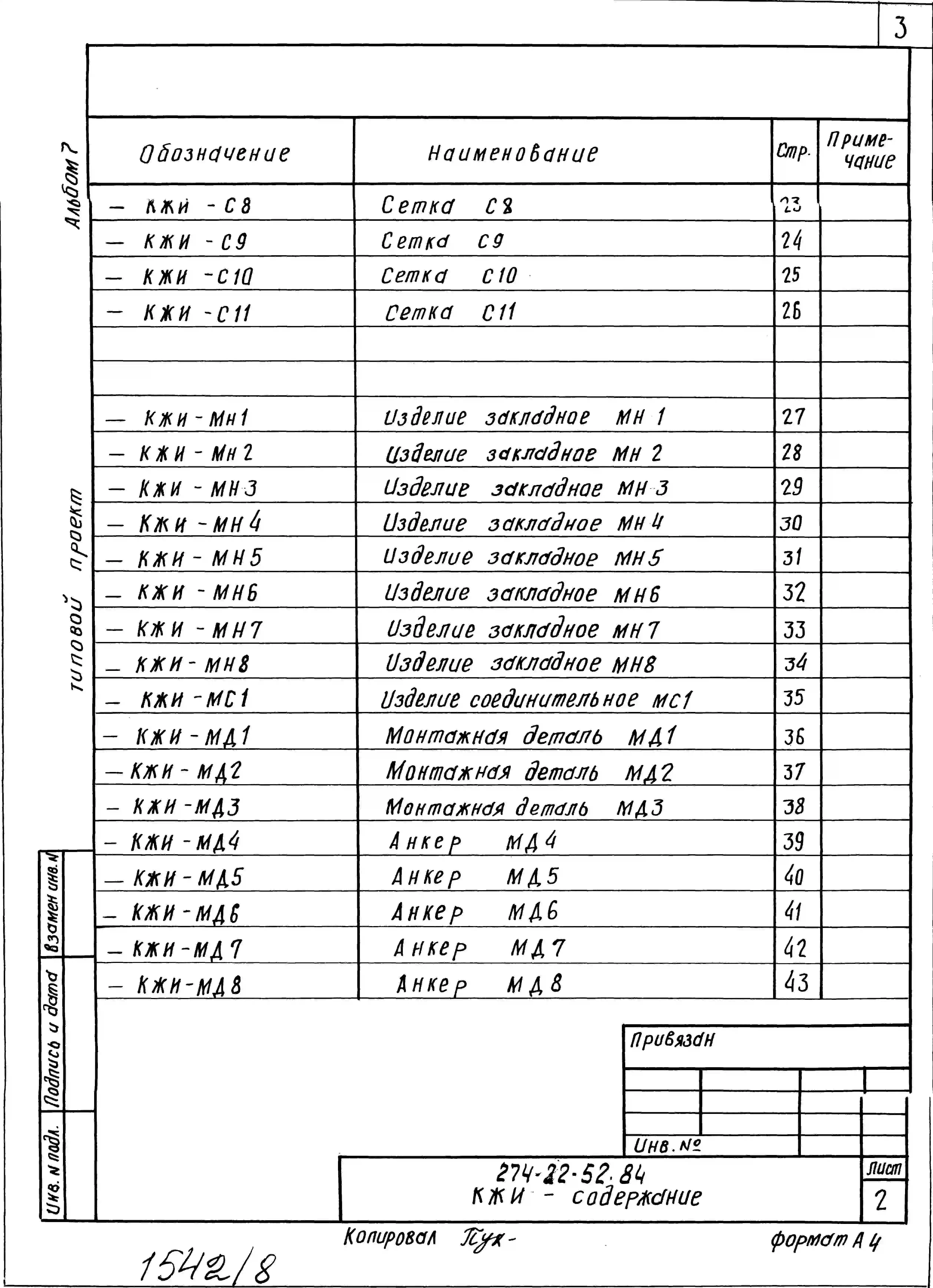

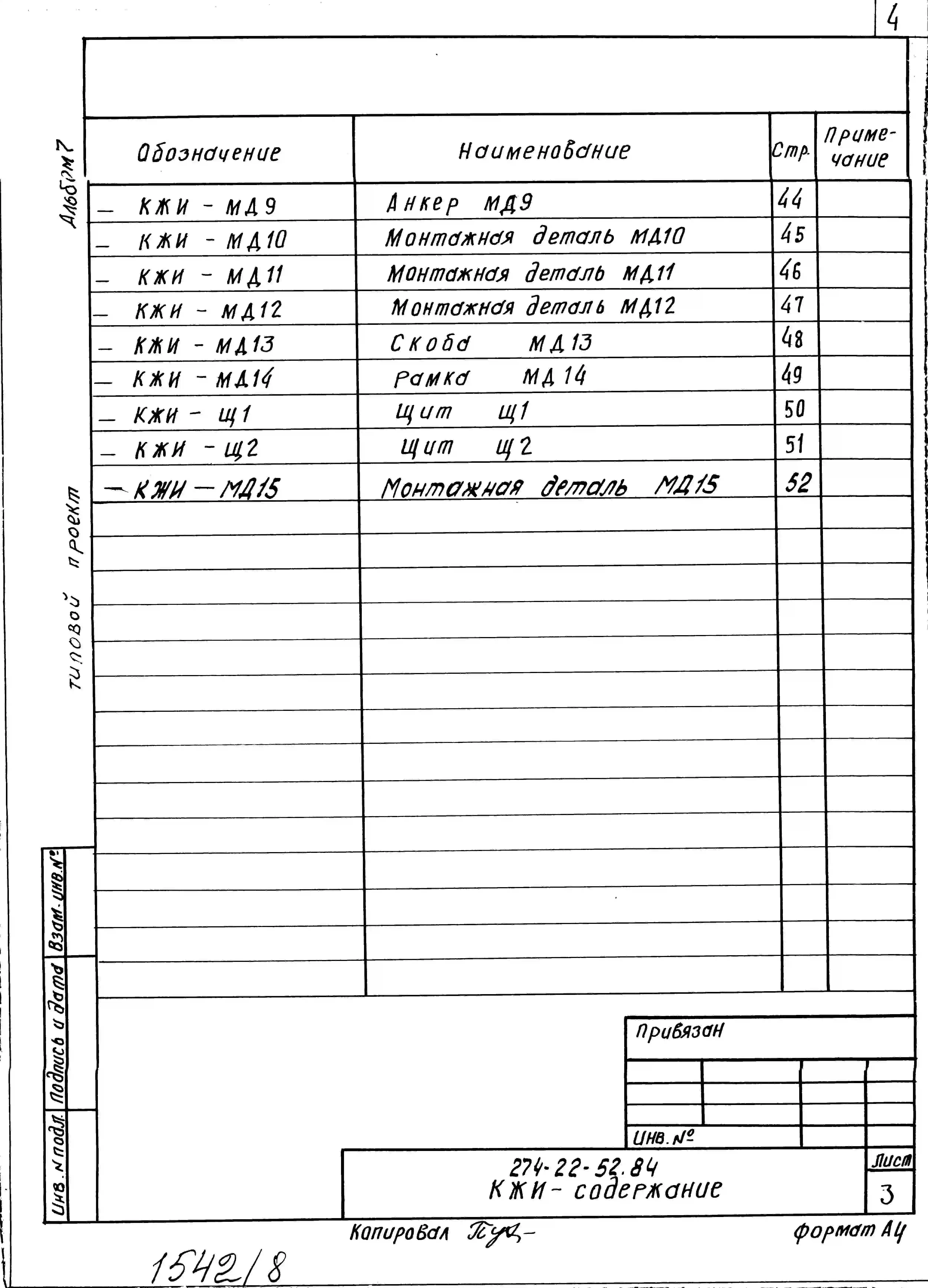

Альбом 7
Изделия железобетонные и металлические
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:

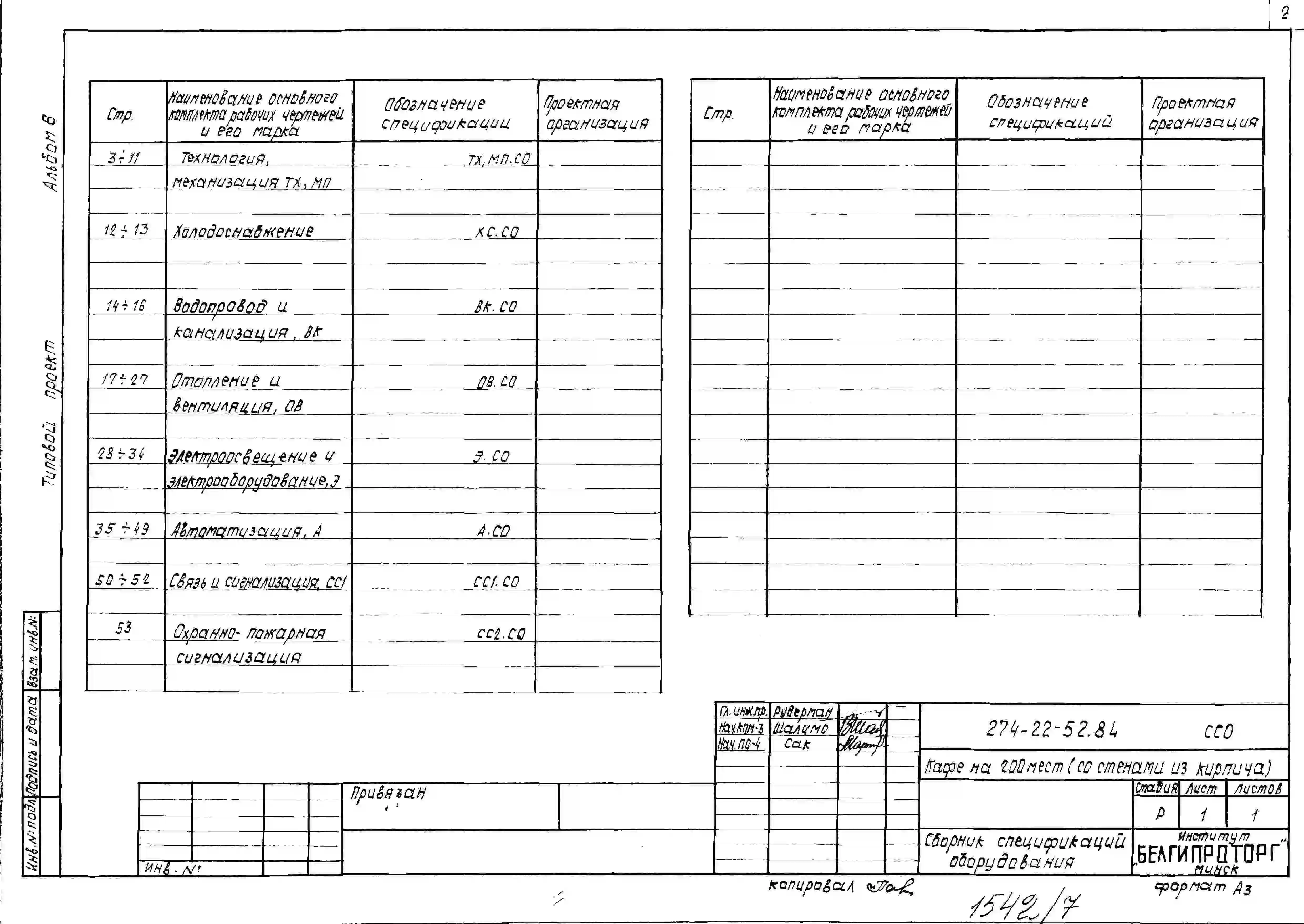

Альбом 8
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта
ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ.
ПЛАН 1 ЭТАЖА.
Вестибюль – 33,80 м2.
Тамбур – 4,15 м2.
Тамбур – 2,53 м2.
Гардероб – 13,24 м2.
Санузел – 7,85 м2.
Санузел – 8,61 м2.
Магазин «Кулинария» на 2 рабочих места – 39,90 м2.
Подсобное помещение магазина «Кулинария» - 8,46 м2.
Помещение для разделки и выпечки булочных изделий и пирожков – 42,62 м2.
Моечная инвентаря – 8,74 м2.
Загрузочная – 15,00 м2.
Тамбур – 4,15 м2.
Кладовая и моечная тары – 7,35 м2.
Кладовая сухих продуктов – 11,02 м2.
Кладовая винно-водочных изделий – 7,04 м2.
Тамбур охлаждаемых камер – 6,35 м2.
Охлаждаемая камера фруктов, ягод, напитков, овощей – 7,97 м2.
Охлаждаемая камера полуфабрикатов молочных продуктов, жиров – 12,00 м2.
Охлаждаемая камера пищевых отходов – 5,11 м2.
Машинное отделение охлаждаемых камер – 9,86 м2.
Неохлаждаемое помещение пищевых отходов – 4,66 м2.
Тамбур – 2,34 м2.
Кладовая уборочного инвентаря – 4,00 м2.
Машинное отделение лифта – 7,50 м2.
Электрощитовая – 9,40 м2.
Кладовая инвентаря – 9,30 м2.
Гардероб для официантов – 9,36 м2.
Санузел женский – 7,09 м2.
Санузел мужской – 3,36 м2.
Гардероб женский – 29,15 м2.
Гардероб мужской – 7,17 м2.
Бельевая – 9,95 м2.
Душевые – 4,86 м2.
Радиоузел – 5,97 м2.
Тепловая завеса – 12,75 м2.
Контора – 8,70 м2.
Главная касса – 5,00 м2.
Кабинет директора – 5,66 м2.
Тепловой пункт и узел ввода – 13,45 м2.
Коридоры – 76,58 м2.
Тамбур – 1,60 м2.
Тамбур – 1,62 м2.
Лестница в осях «Г-Д».
Лестница в осях «А-Б».
ПЛАН 2 ЭТАЖА.
Зал на 160 мест – 263,52 м2.
Бар с барной стойкой – 14,00 м2.
Подсобное помещение бара – 5,00 м2.
Банкетный зал на 40 мест – 50,82 м2.
Кабинет заведующего производством – 8,51 м2.
помещение для резки хлеба – 7,17 м2.
Горячий цех – 44,91 м2.
Холодный цех – 13,10 м2.
Доготовочный цех – 10,00 м2.
Моечная кухонной посуды и тары для полуфабрикатов – 9,50 м2.
Моечная столовой посуды – 28,04 м2.
Сервизная – 4,75 м2.
Комната официантов – 5,61 м2.
Помещение персонала – 8,11 м2.
Коридоры – 69,13 м2.
ПЛАН 3 ЭТАЖА.
Венткамера – 153,00 м2.
Помещение механика, электромонтера – 7,30 м2.
Коридор – 4,00 м2.
СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ.
Фундаменты - монолитные из бетона марки 100.
Прогоны - сборные железобетонные по се¬рии 1.225-2, вып.5, типоразмеров – 2.
Перекрытия (и покрытия) - сборные железобетонные по серии 1.141-1, вып.60,57,58, типоразмеров - 7; по серии 1.242-2; типоразмеров - 1.
Стены – кирпичные.
Перегородки - кирпичные; гипсобетонные по серии 1.231.9-7, вып.1,2,типоразме¬ров - 1.
Перемычки - сборные железобетонные по серии 1.138-10, вып.1,2,3,5; типоразме¬ров - 19.
Кровля - рулонная плоская из 4-х слоев рубероида на битумной мастике, утепли¬тель - плиты из ячеистого бетона ∂ = 400 кг/м3.
Лестницы - сборные железобетонные по се¬рии 1.251-3, вып.1, типоразмеров - 1, серии 1.252-3, вып.1, типоразмеров – 2.
Ограждения - металлические по серии 1.256-1, типоразмеров – 2.
Полы - бетон, керамическая плитка, лино¬леум.
Окна - деревянные по ГОСТ 11214-78; типоразмеров - 5.
Двери - деревянные по ГОСТ 6629-74*, ти¬поразмеров - 13; по ГОСТ 24698-81, типоразмеров -7; по серии 1.236-5, вып.2, типоразмеров - 2; по альбому "Гипрохолод", типоразмеров - 2.
Наибольшая масса монтажного элемента (панель перекрытия) - 2,62 т.
ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.
Водопровод - объединенный: производст¬венный, хозяйственно-питьевой от местной сети водопровода. Напор на вводе - 20,0 м.
Канализация - раздельная; хозяйственно-фекальная, производственно-грязная и ливневая в местную наружную сеть.
Отопление - центральное, водяное от внеш¬него источника. Параметры теплоносителя 150-70°С.
Вентиляция - приточно-вытяжная с механи¬ческим и естественным побуждением.
Горячее водоснабжение - централизован¬ное от внешней сети.
Электроснабжение - от низковольтных се¬тей напряжением 380/220В.
Электроосвещение - лампами накаливания и люминесцентное.
Устройства связи - радиофикация, электрочасофикация, телефонизация, охранная сигнализация.
ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ.
Сметная документация составлена в нормах и ценах 1984 г. Расчетный показатель – 1 посадочное место. Количество расчетных единиц – 200.


Нормативные документы

Номер документа
Наименование
Двери деревянные наружные для жилых и общественных зданий. Типы, конструкция и размеры
