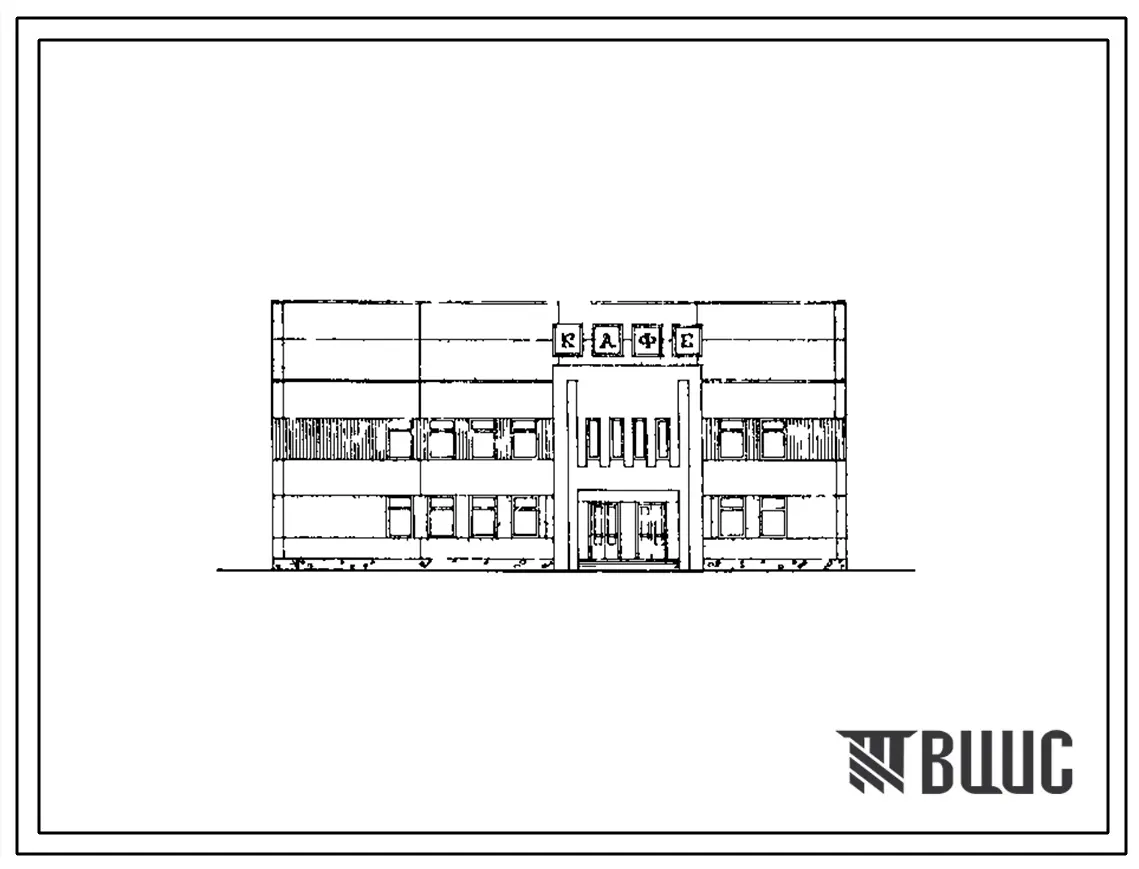

Типовой проект 272-22-51.84 Кафе на 200 мест. Здание двух-, трехэтажное. Каркас сборный железобетонный серии 1.020-1. Стены из легкобетонных панелей. Объем 4697м3

Общие данные

Номер проекта

272-22-51.84

Наименование проекта

Кафе на 200 мест. Здание двух-, трехэтажное. Каркас сборный железобетонный серии 1.020-1. Стены из легкобетонных панелей. Объем 4697м3

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

  • ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.
Продажа паспорта проекта -360 рублей /паспорт
Продажа чертежей по листам - от 250 рублей/лист
Продажа чертежей по Альбомам - от 3000 рублей/альбом

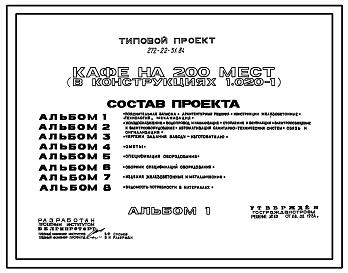

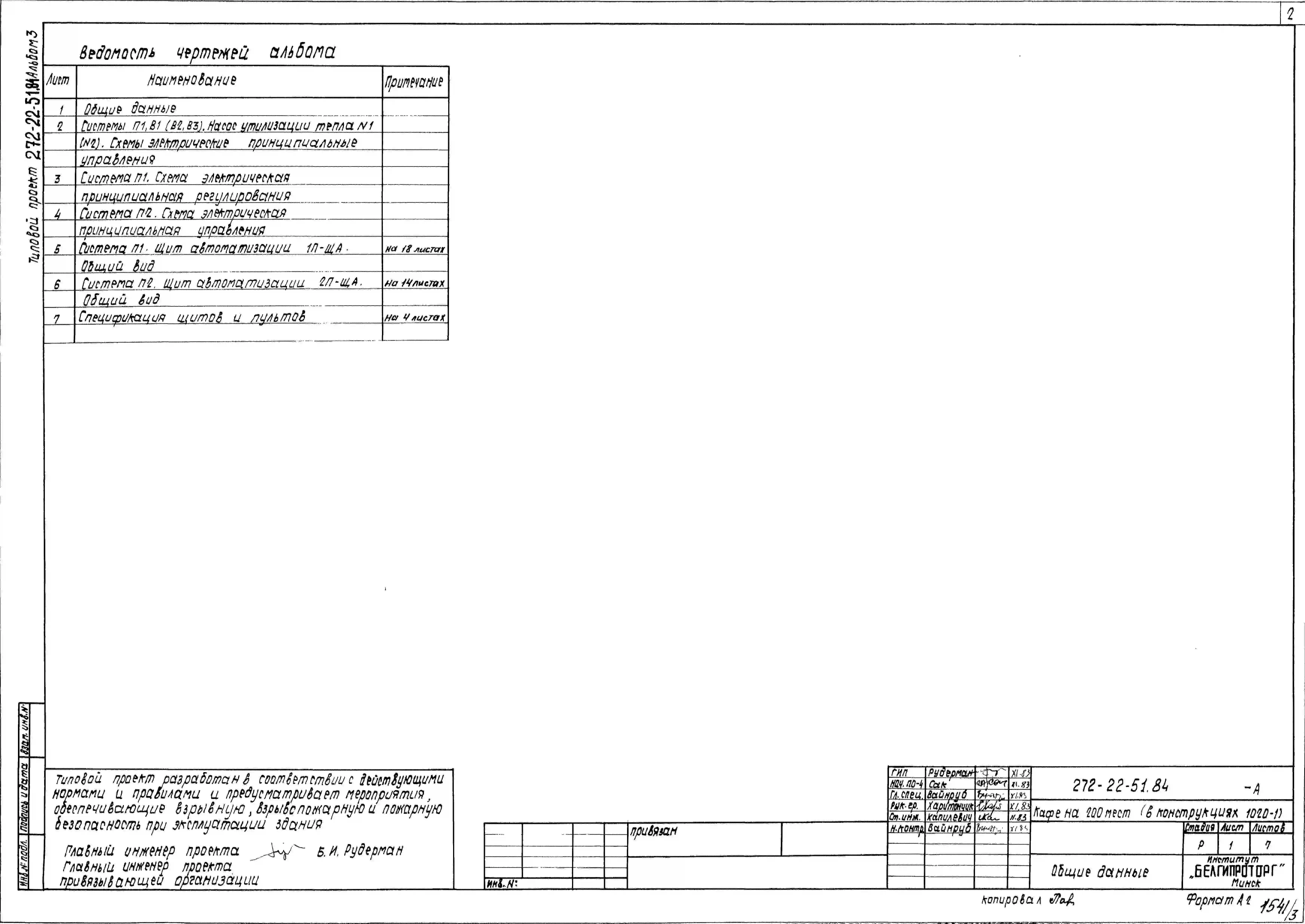

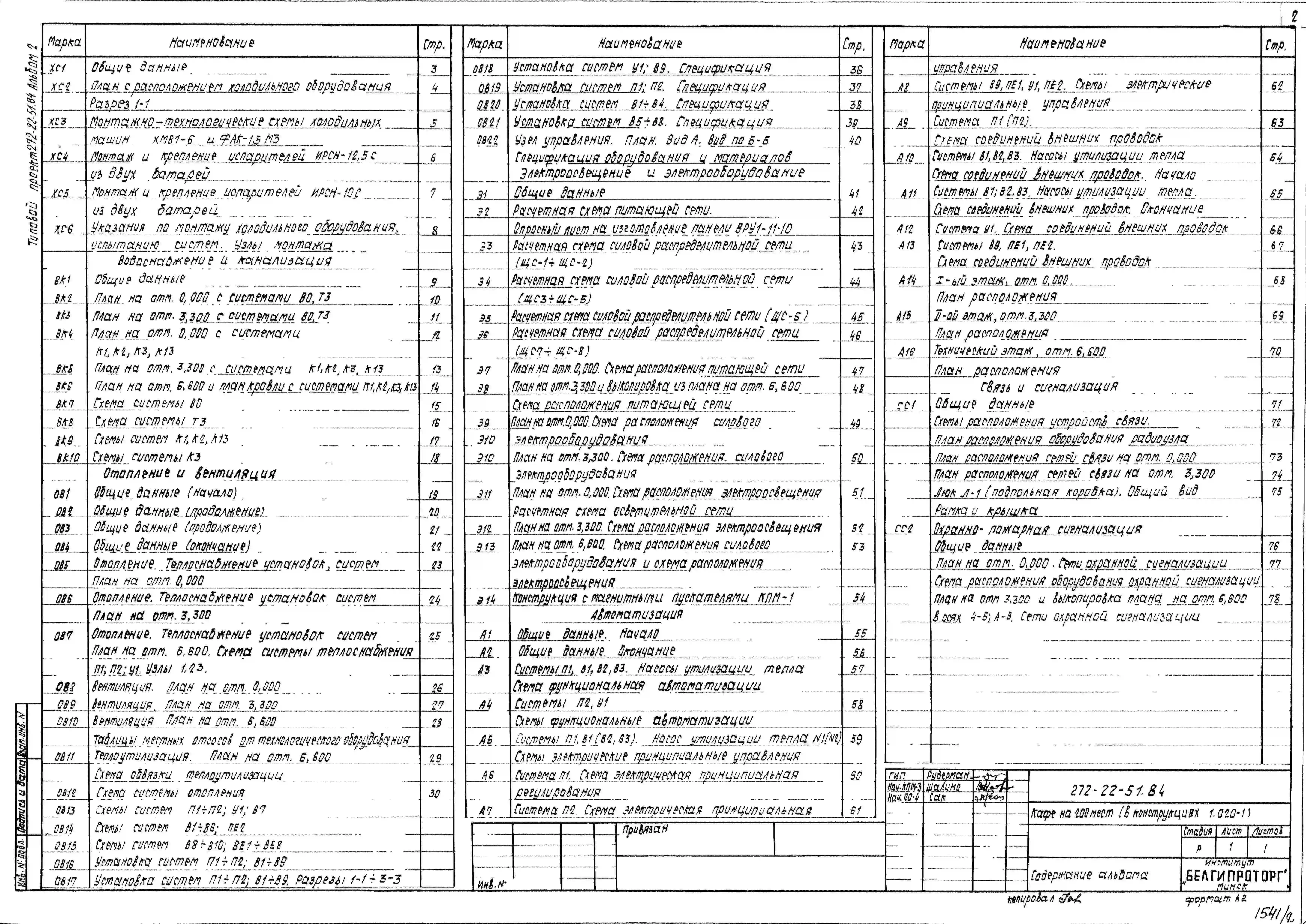

Состав проекта
Номер альбома
Наименование
Состав альбома

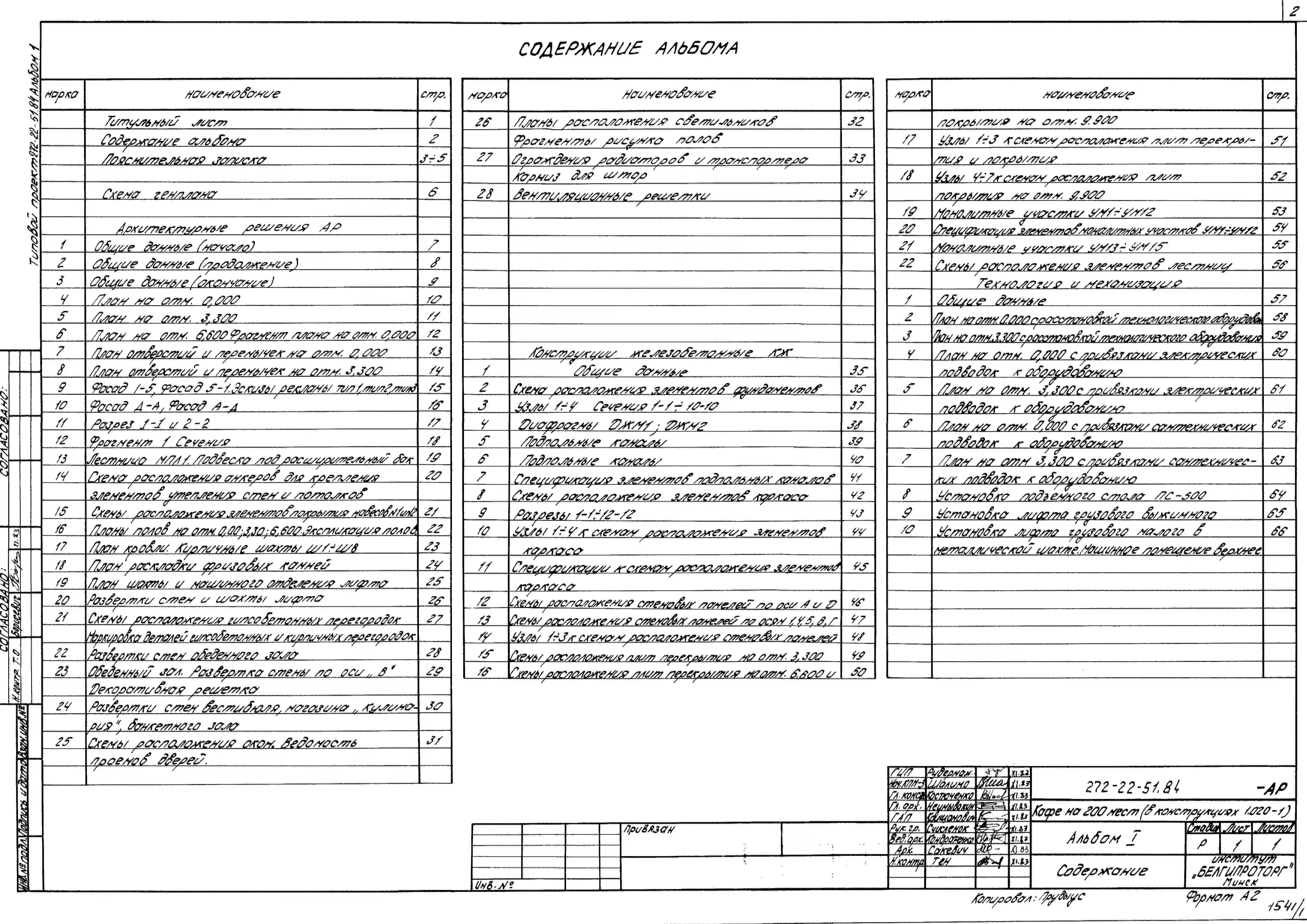

Альбом 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 4

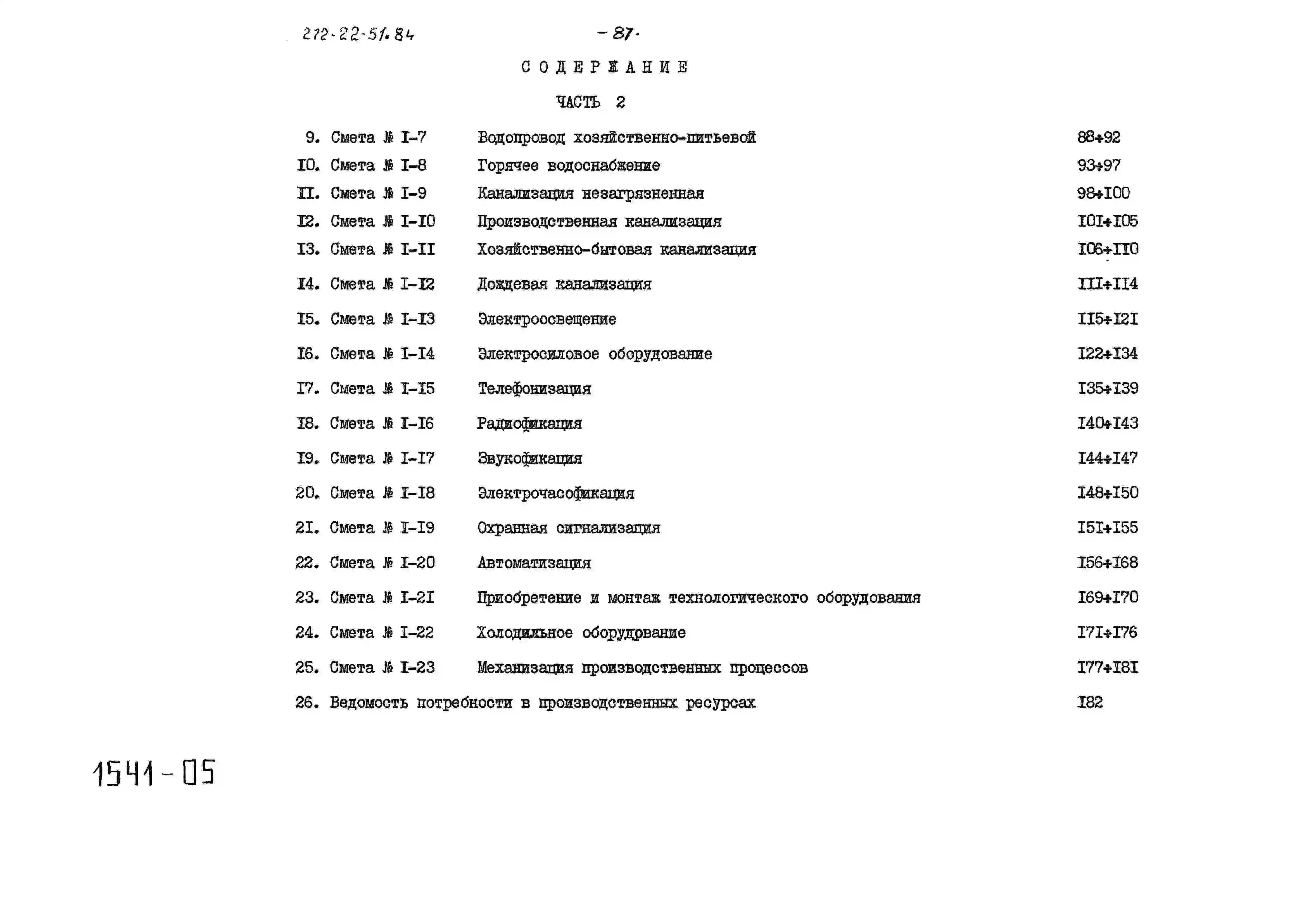

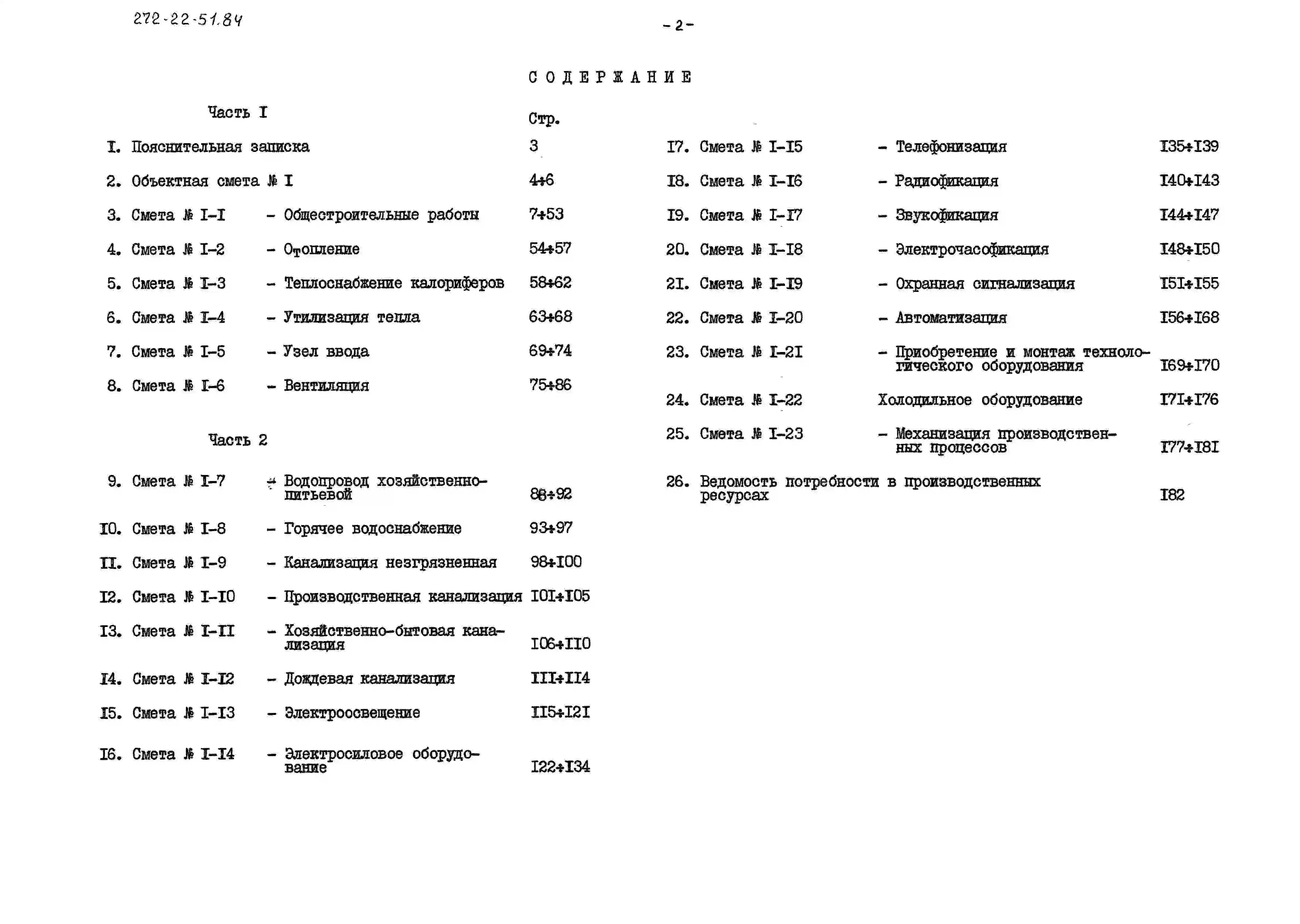

Сметы. Часть 2
Новое название альбома:
Альбом 4
Сметы. Часть 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

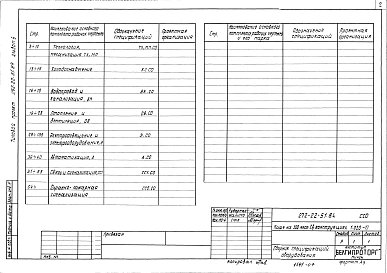

Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

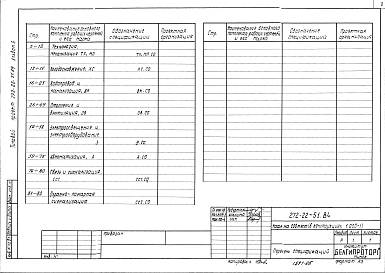

Альбом 6
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 7

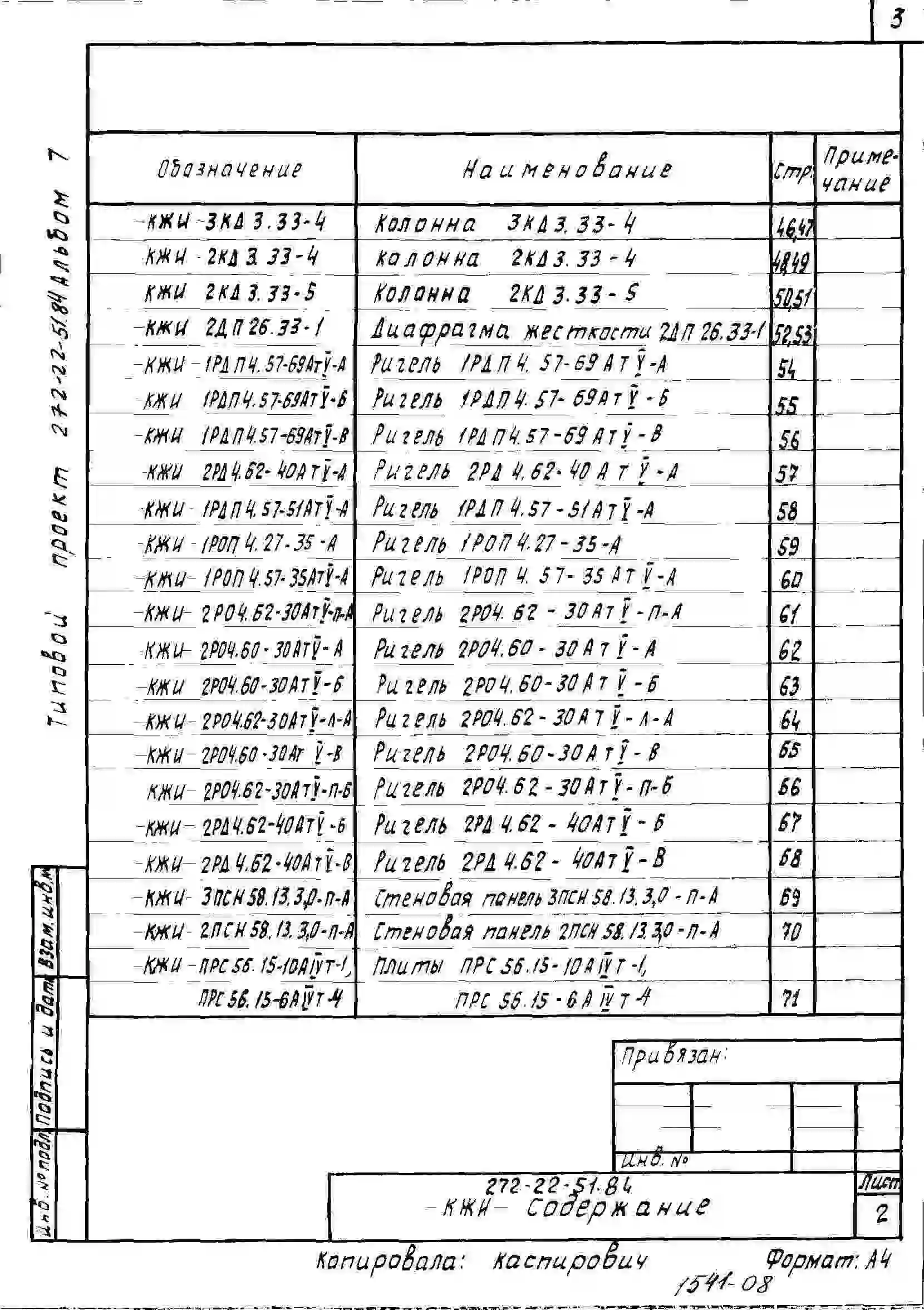

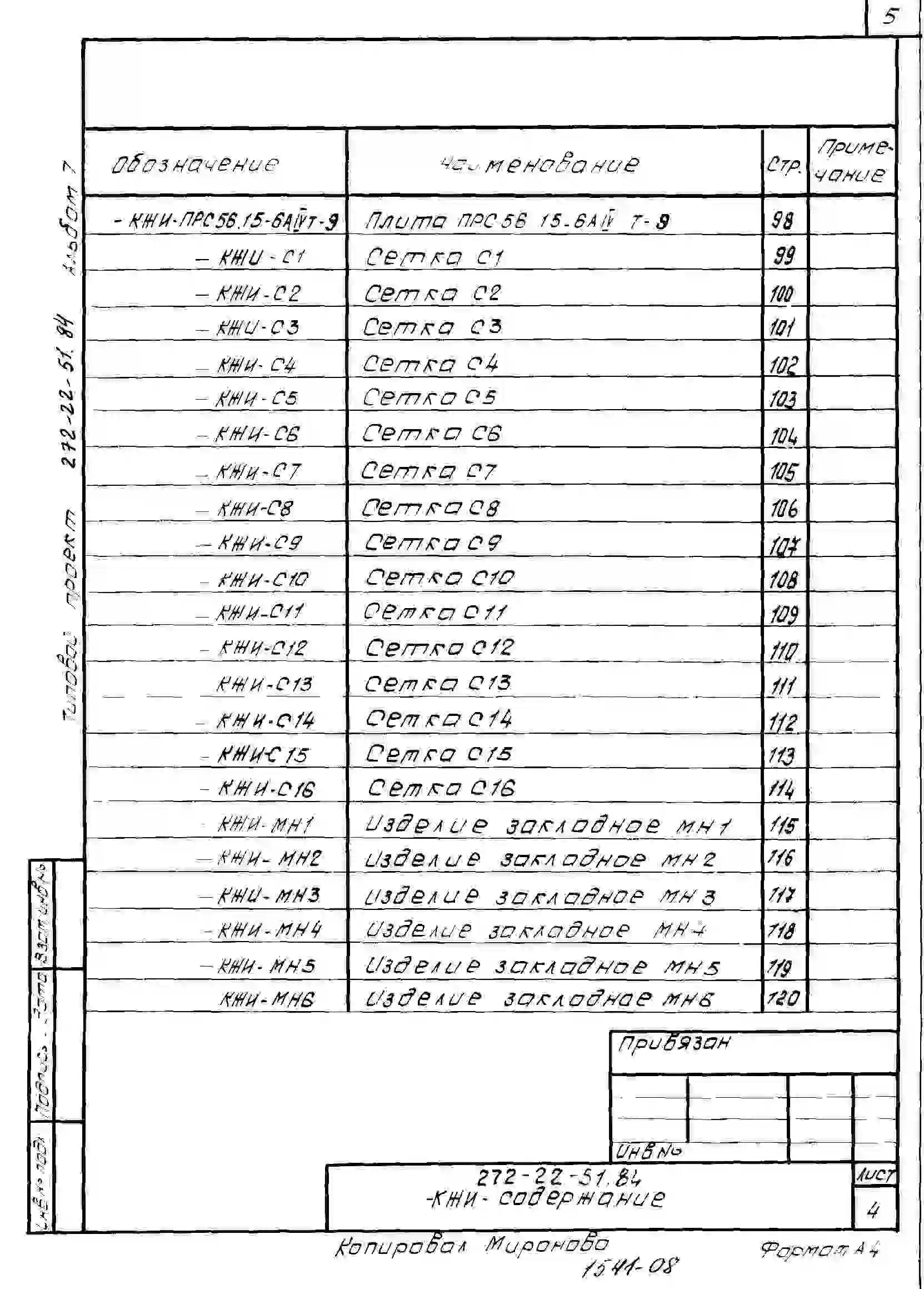

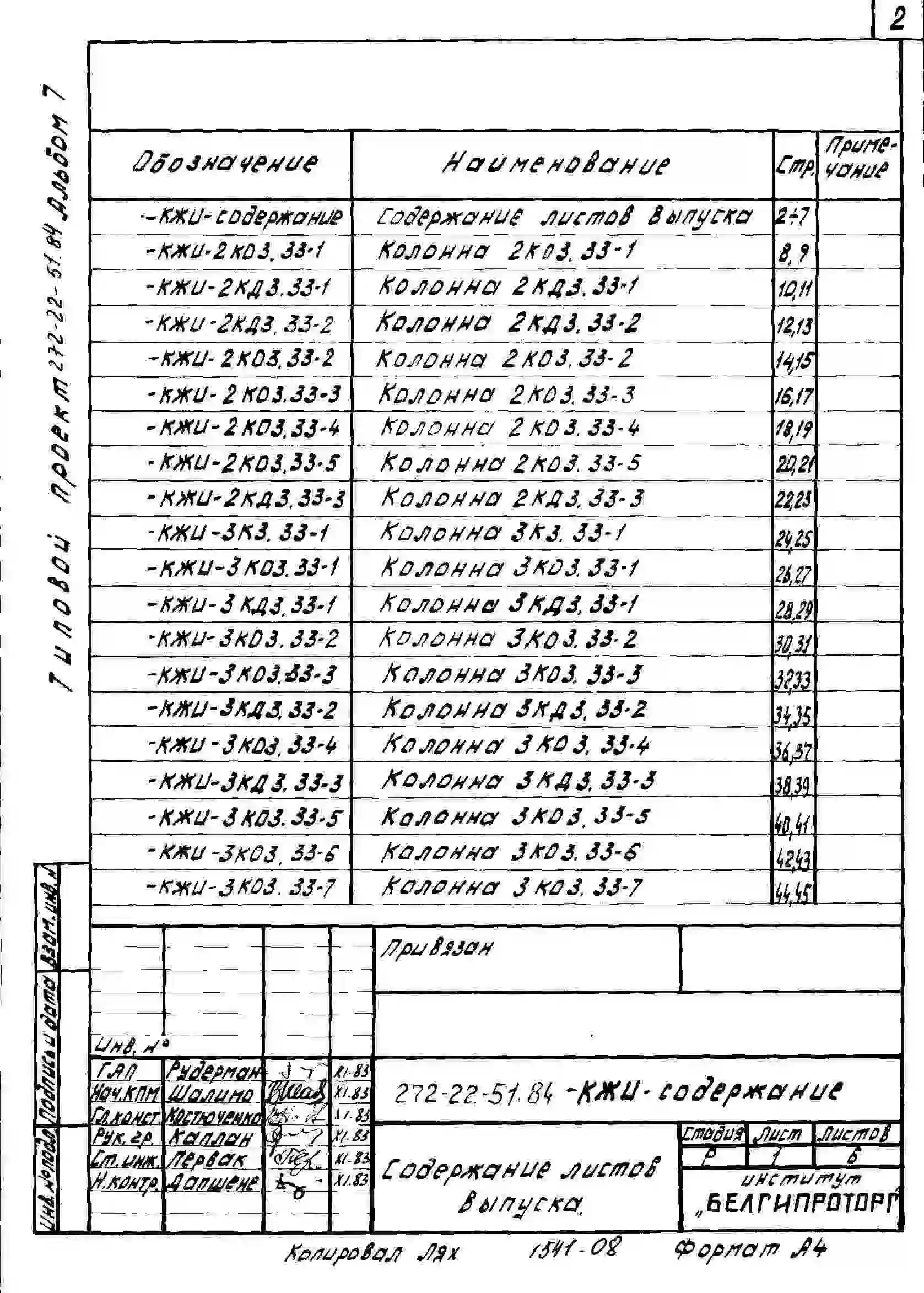

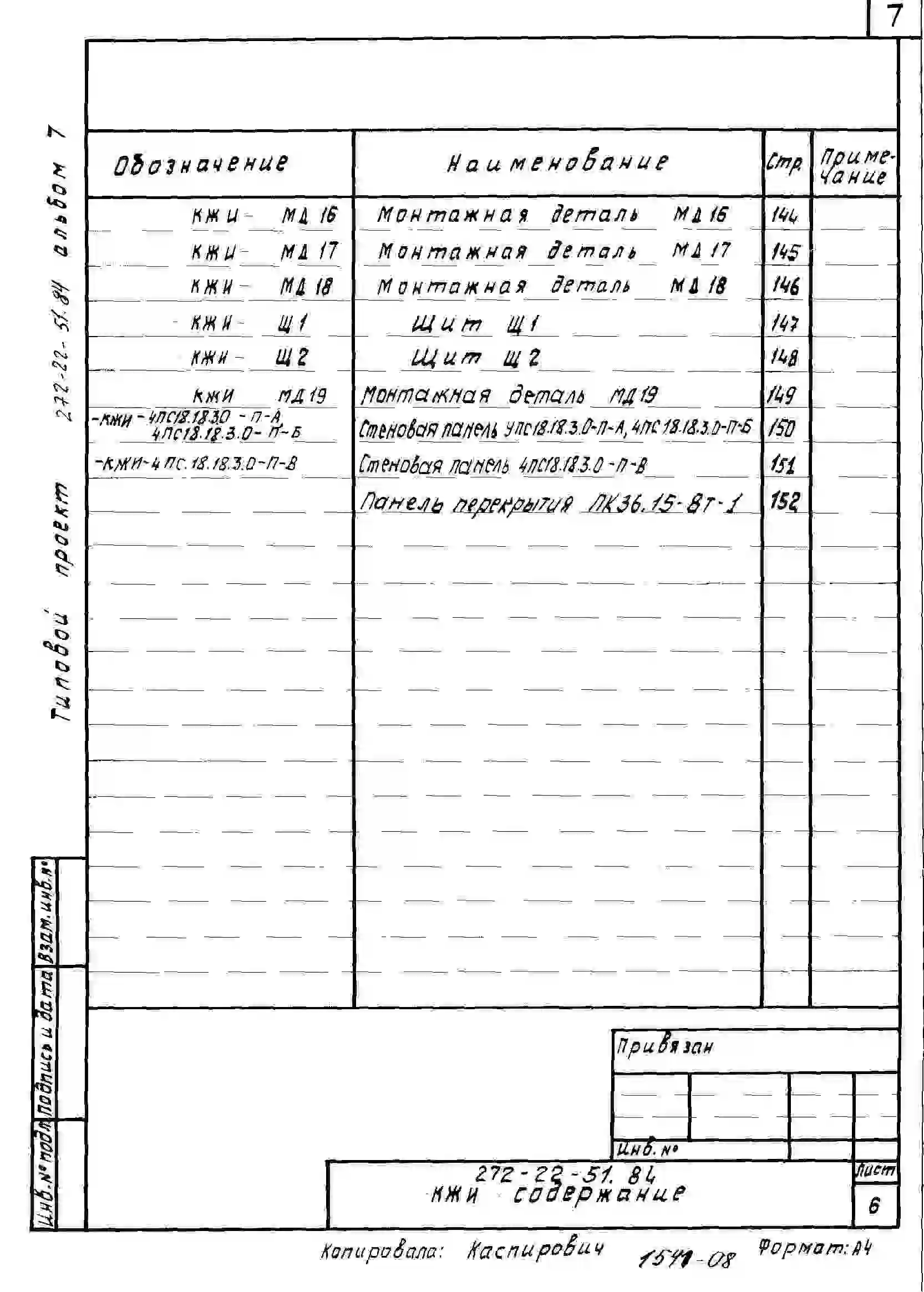

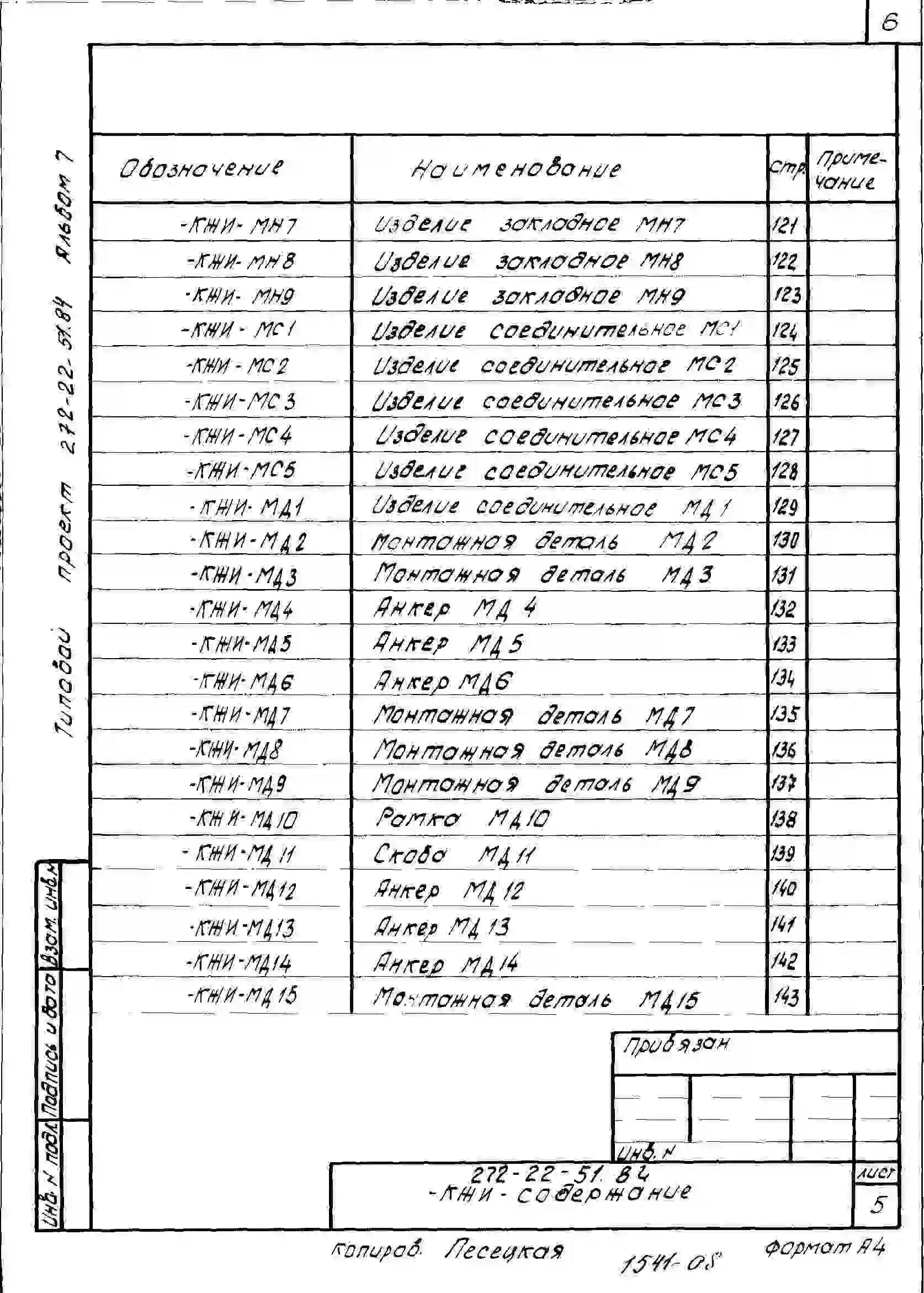

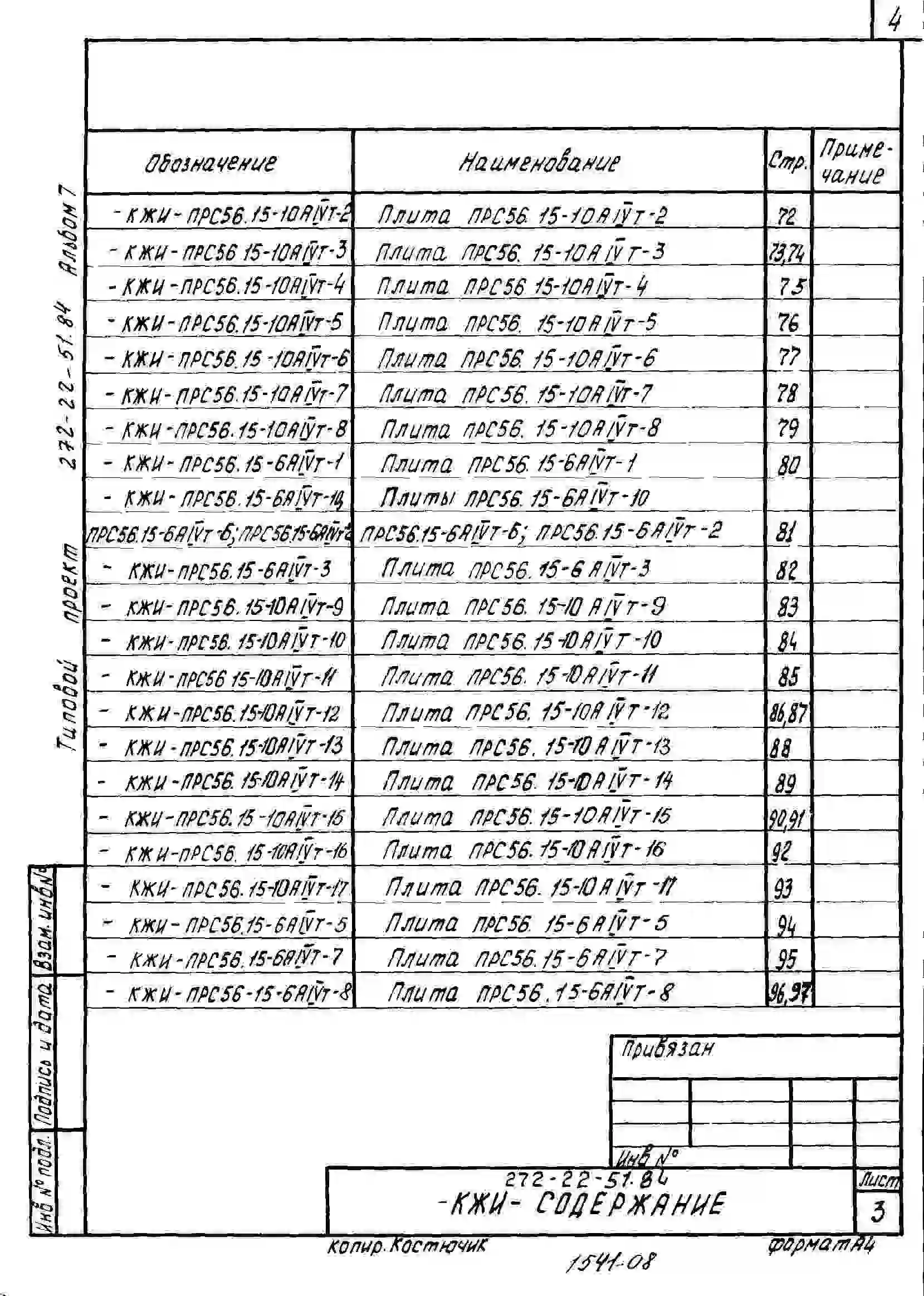

Изделия железобетонные и металлические
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:
4 картинка альбома:     Alt для картинки:
5 картинка альбома:     Alt для картинки:
6 картинка альбома:     Alt для картинки:

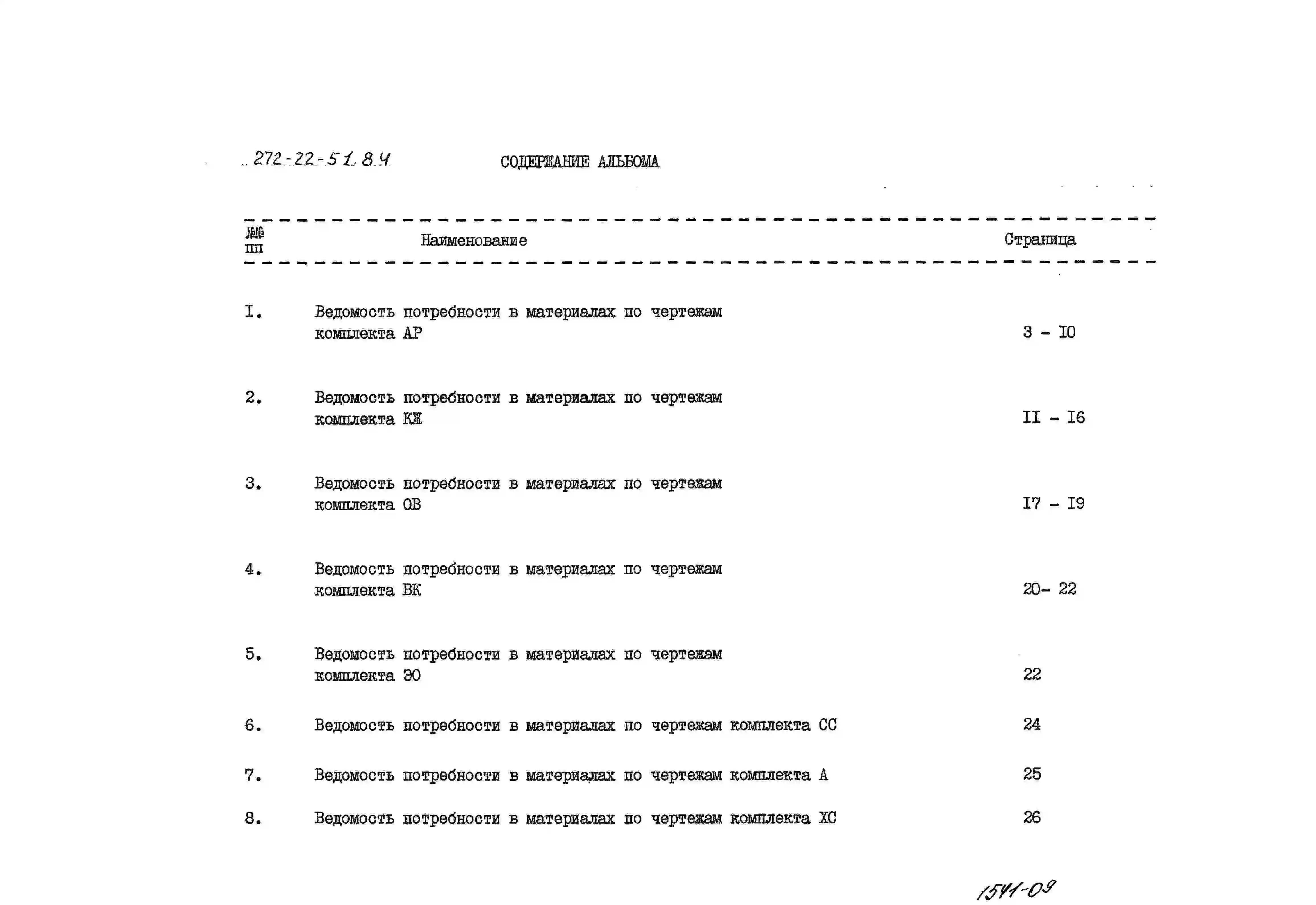

Альбом 8
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта
ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ.
ПЛАН 1 ЭТАЖА.
Вестибюль – 42,90 м2.
Тамбур – 4,40 м2.
Тамбур – 3,60 м2.
Гардероб – 10,50 м2.
Санузел – 7,30 м2.
Санузел – 9,30 м2.
Магазин «Кулинария» на 2 рабочих места – 39,90 м2.
Подсобное помещение магазина «Кулинария» - 8,40 м2.
Помещение для разделки и выпечки булочных изделий и пирожков – 41,80 м2.
Моечная инвентаря – 9,10 м2.
Загрузочная – 15,00 м2.
Тамбур – 3,40 м2.
Кладовая и моечная тары – 7,00 м2.
Кладовая сухих продуктов – 11,00 м2.
Кладовая винно-водочных изделий – 6,10 м2.
Тамбур охлаждаемых камер – 5,30 м2.
Охлаждаемая камера фруктов, ягод, напитков, овощей – 8,00 м2.
Охлаждаемая камера полуфабрикатов, молочных продуктов, жиров – 12,00 м2.
Охлаждаемая камера пищевых отходов – 5,00 м2.
Машинное отделение охлаждаемых камер – 9,60 м2.
Неохлаждаемое помещение пищевых отходов – 6,00 м2.
Тамбур – 2,30 м2.
Кладовая уборочного инвентаря – 4,20 м2.
Машинное отделение лифта – 8,40 м2.
Электрощитовая – 10,00 м2.
Кладовая инвентаря – 10,00 м2.
Гардероб для официантов – 10,00 м2.
Санузел женский – 8,32 м2.
Санузел мужской – 2,47 м2.
Гардероб женский – 29,30 м2.
Гардероб мужской – 7,40 м2.
Бельевая – 9,80 м2.
Душевые – 4,85 м2.
Радиоузел – 5,60 м2.
Тепловая завеса – 12,00 м2.
Контора - 9,20 м2.
Главная касса – 4,60 м2.
Кабинет директора – 5,40 м2.
Тепловой пункт и узел ввода – 14,30 м2.
коридоры – 72,30 м2.
Тамбур – 1,21 м2.
Тамбур – 1,80 м2.
Лестница в осях «Т/1-Д».
Лестница в осях «А-А/1».
ПЛАН 2 ЭТАЖА.
Зал на 160 мест – 259,20 м2.
Бар с барной стойкой – 14,10 м2.
Подсобное помещение бара – 4,30 м2.
Банкетный зал на 400 мест – 55,00 м2.
Кабинет заведующего производством – 7,80 м2.
Помещение для резки хлеба – 7,00 м2.
горячий цех – 45,40 м2.
Холодный цех – 13,80 м2.
Доготовочный цех – 10,00 м2.
Моечная кухонной посуды и тары для полуфабрикатов – 9,80 м2.
Моечная столовой посуды – 29,10 м2.
Сервизная – 6,00 м2.
Комната официантов – 4,40 м2.
Помещение персонала – 7,30 м2.
Коридоры – 57,10 м2.
ПЛАН 3 ЭТАЖА.
Венткамера – 159,53 м2.
Комната слесаря – 6,00 м2.
Коридор – 3,80 м2.
СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ.
Фундаменты – монолитные из бетона марки 100 и сборные железобетонные по серии 1.020-1, вып.1-1, типоразмеров – 3.
цокольные панели – сборные железобетонные по серии 1.020-1, вып.5-1, типоразмеров – 2.
Колонны – сборные железобетонные по серии 1.020-1, вып.2-1, 2-2, 2-5, типоразмеров – 5.
Ригели – сборные железобетонные по серии 1.020-1, вып.3-1 и 3-5, типоразмеров – 9.
Перекрытия и покрытия – сборные железобетонные по серии 1.041-1, вып.1,4,5, типоразмеров – 2; по серии 1.141-1, вып.60, типоразмеров – 3.
Стены – легкобетонные панели по серии 1.020-1, вып.5-2 и 5-4, типоразмеров – 23.
Перегородки – кирпичные; сборные гипсобетонные по серии 1.231.9-7, вып.2, типоразмеров – 8.
Кровля – рулонная плоская из 4-х слоев рубероида на битумной мастике, утеплитель – плиты из ячеистого бетона ∂=400кг/м3.
Лестницы – сборные железобетонные по серии 1.020-1, вып.7-1, типоразмеров – 1.
Ограждения – металлические по серии 1.459-2, вып.2, типоразмеров – 1 и по серии 1.020-1, вып.8-1, типоразмеров – 3.
Полы – бетон, керамическая плитка, линолеум.
Окна – деревянные по ГОСТ 11214-78, типоразмеров – 4.
Двери – деревянные по ГОСТ 6629-74*, типоразмеров – 13, по ГОСТ 24698-81, типоразмеров – 7, по альбому «Гипрохолод» типоразмеров – 2, по серии 1.236-5, вып.2, типоразмеров – 2.
Наибольшая масса монтажного элемента (фундамент) – 6,5т.
ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.
Водопровод – хозяйственно-питьевой и производственный от местной сети водопровода. Напор на вводе – 16,0м.
Канализация – хозяйственная и производственная в местную наружную сеть.
Ливнестоки – в местную сеть.
Отопление – центральное, водяное от внешнего источника. Параметры теплоносителя 150-700С.
Вентиляция – приточно-вытяжная с механическим и естественным побуждением.
Горячее водоснабжение – от внешней сети, расчетный напор у основания стояков – 16м.
Электроснабжение – от низковольтных сетей напряжением 380/220В.
Электроосвещение – лампами накаливания и люминесцентное.
Устройства связи – радиофикация, звукофикация, телефонизация, электрочасофикация и охранная сигнализация.
ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ.
Сметная документация составлена в нормах и ценах 1984 года. Расчетный показатель – 1 посадочное место. Количество расчетных единиц – 200.
