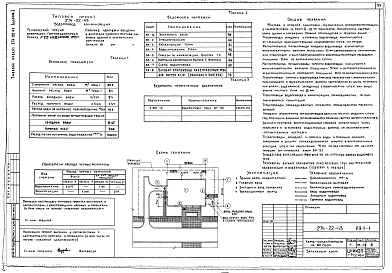

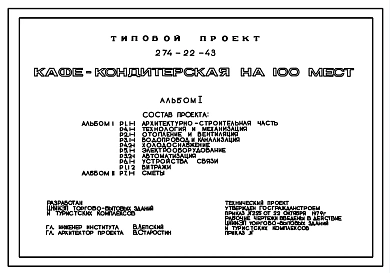

Типовой проект 274-22-43 Кафе – кондитерская на 100мест. Здание одноэтажное. Стены из кирпича. Объем 2249м.

Общие данные

Номер проекта

274-22-43

Наименование проекта

Кафе – кондитерская на 100мест. Здание одноэтажное. Стены из кирпича. Объем 2249м.

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

  • ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.
Продажа паспорта проекта -360 рублей /паспорт
Продажа чертежей по листам - от 250 рублей/лист
Продажа чертежей по Альбомам - от 3000 рублей/альбом
Состав проекта
Номер альбома
Наименование
Состав альбома
Альбом 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта
ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ.
Тамбур главного входа – 4,00 м2.
Вестибюль – 10,96 м2.
Гардероб – 7,97 м2.
Уборные для посетителей – 8,70 м2.
Торговый зал с раздаточной – 177,50 м2.
Тамбур загрузочной – 2,55 м2.
Загрузочная – 12,10 м2.
Кладовая и моечная тары – 6,50 м2.
Кладовая сухих продуктов – 8,82 м2.
Место установки холодильного агрегата – 3,72 м2.
Охлаждаемая камера – 8,36 м2.
Помещение для подготовки яиц – 7,63 м2.
Моечная – 7,63 м2.
Помещение для выпечки кондитерских изделий – 21,80 м2.
Помещение для отделки кондитерских изделий – 11,62 м2.
Горячий цех – 33,64 м2.
Холодный цех – 8,65 м2.
Моечная кухонной посуды – 8,65 м2.
Моечная столовой посуды – 24,72 м2.
Тамбур – 3,12 м2.
Техническое помещение – 46,83 м2.
Помещение тепловой завесы – 10,35 м2.
Электрощитовая – 7,43 м2.
Помещение для персонала – 8,80 м2.
Контора – 8,80 м2.
Тамбур входа персонала – 2,36 м2.
Мужской гардероб для персонала – 9,50 м2.
Женский гардероб для персонала – 16,10 м2.
Бельевая – 9,90 м2.
Душевые для персонала – 2,90 м2.
Уборные для персонала – 4,70 м2.
Коридоры – 40,02 м2.
СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ.
Фундаменты – бутобетон.
Стены наружные и внутренние – кирпичные.
Прогоны – сборные ж.б. по серии 1.225-1, выпуск 5, типоразмеров – 4.
Плиты перекрытия – сборные ж.-б. по серии 1.141-1, вып.15,17,21,23,32, типоразмеров – 9.
Перегородки – кирпичные.
Крыша – совмещенная с внутренним водостоком; кровля рулонная 3-слойная, утеплитель – ячеистый бетон ∂=400кгс/м3.
Перемычки – сборные ж.-б. по серии 1.138-10, вып.1,2, типоразмеров – 15.
Полы – из мозаичных плит, керамических плиток, из линолеума, бетонные.
Окна – деревянные по серии 1.136-3, вып.1, типоразмеров – 3; по серии 1.236-1, типоразмеров – 1.

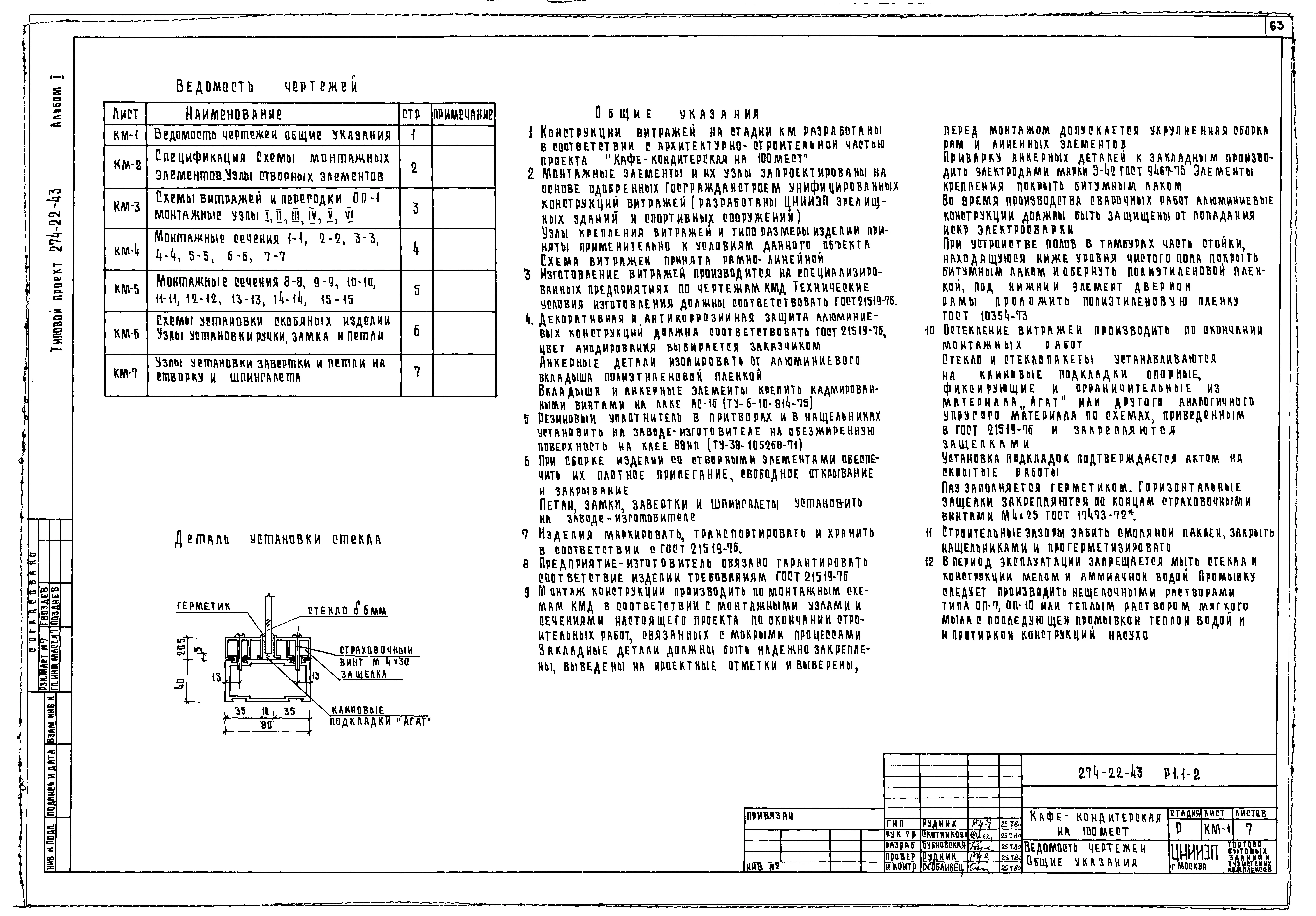

Витражи – алюминиевые, индивидуальные.
Двери – ГОСТ 6629-74, типоразмеров – 4; по серии 1.135-1, альбом 1, типоразмеров – 2.
Отделка наружная – лицевой кирпич – ГОСТ7484-69, декоративная штукатурка, керамическая плитка.
Отделка внутренняя – окраска клеевая, масляная, глазурованная плитка, декоративная штукатурка.
Наибольшая масса конструкции – 2,94т – плита покрытия.
ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.
Водопровод – хозяйственно-питьевой от местных сетей. Напор на вводе: хозводоснабжение 12,0м вод.столба.
Канализация – производственная и бытовая к местным сетям.
Отопление – центральное водяное от внешних тепловых сетей Т2=150оС; То=70оС.
Вентиляция – приточно-вытяжная с механическим побуждением, естественная.
Горячее водоснабжение – горячая вода от местных сетей.
Электроснабжение – от местных сетей напряжением 380/220В.
Слаботочные устройства – радиофикация, телефонизация, электрочасофикация, охранно-пожарная сигнализация.
ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ.
В проекте варианты ограждающих конструкций для Т=20, 40оС. Годовой товарооборот – 175т.р. Окупаемость 8, 9лет. За расчетную единицу для определения удельного показателя принято одно посадочное место. Удельный расход материалов дан с учетом индустриальных изделий.
Область применения: 1В подрайон, 2 и 3 климатические районы с обычными геологическими условиями. Расчетная температура наружного воздуха -20, -30 (основное решение), -40оС.
Вес снегового покрова – 100кгс/м2. Скоростной напор ветра – 45кгс/м2.
Класс здания – 2. Степень долговечности – 2. Степень огнестойкости – 2.

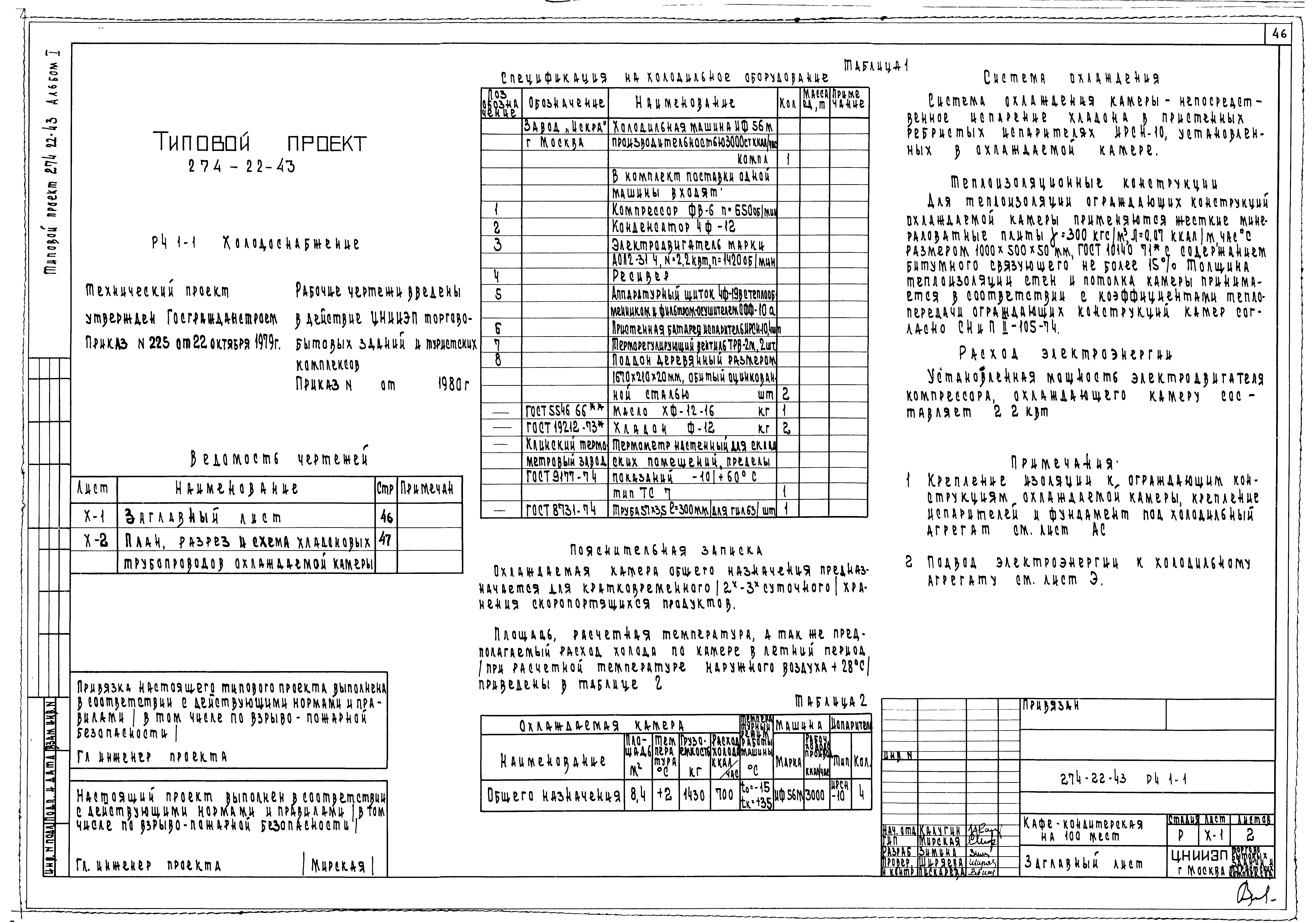

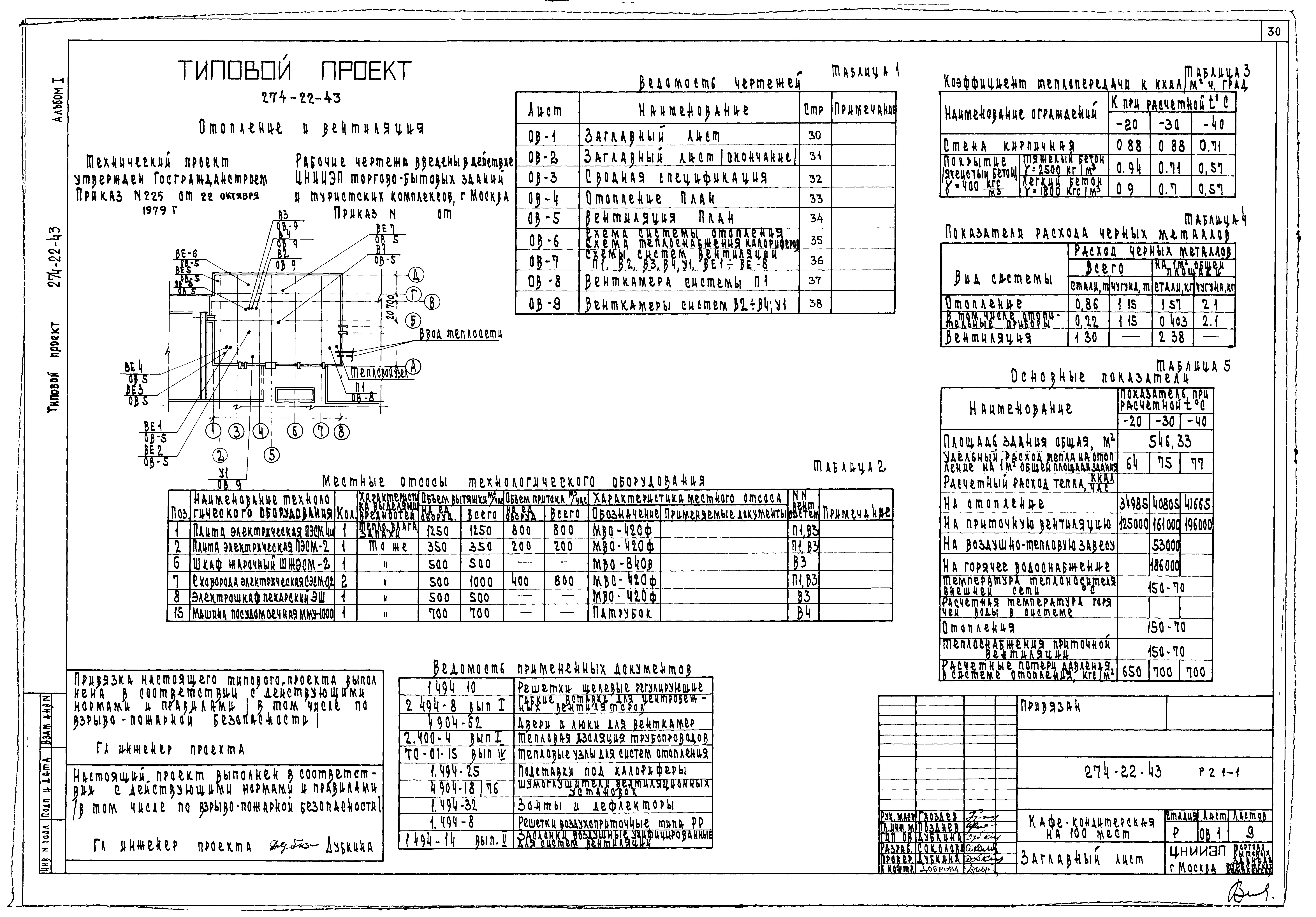

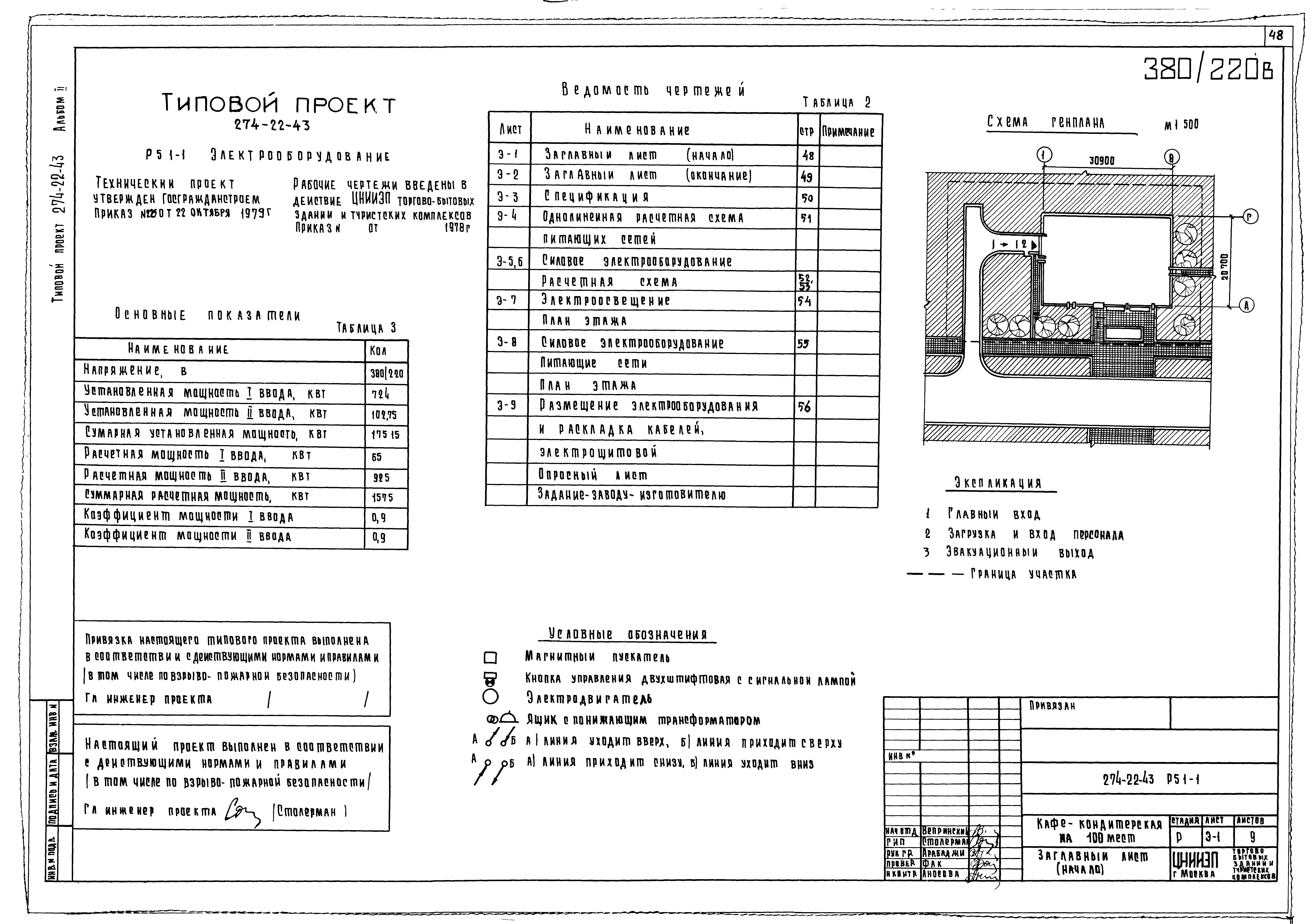

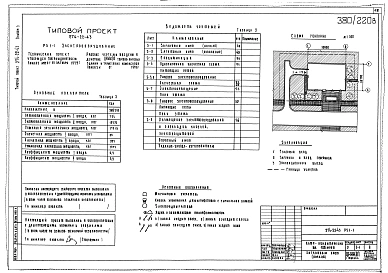

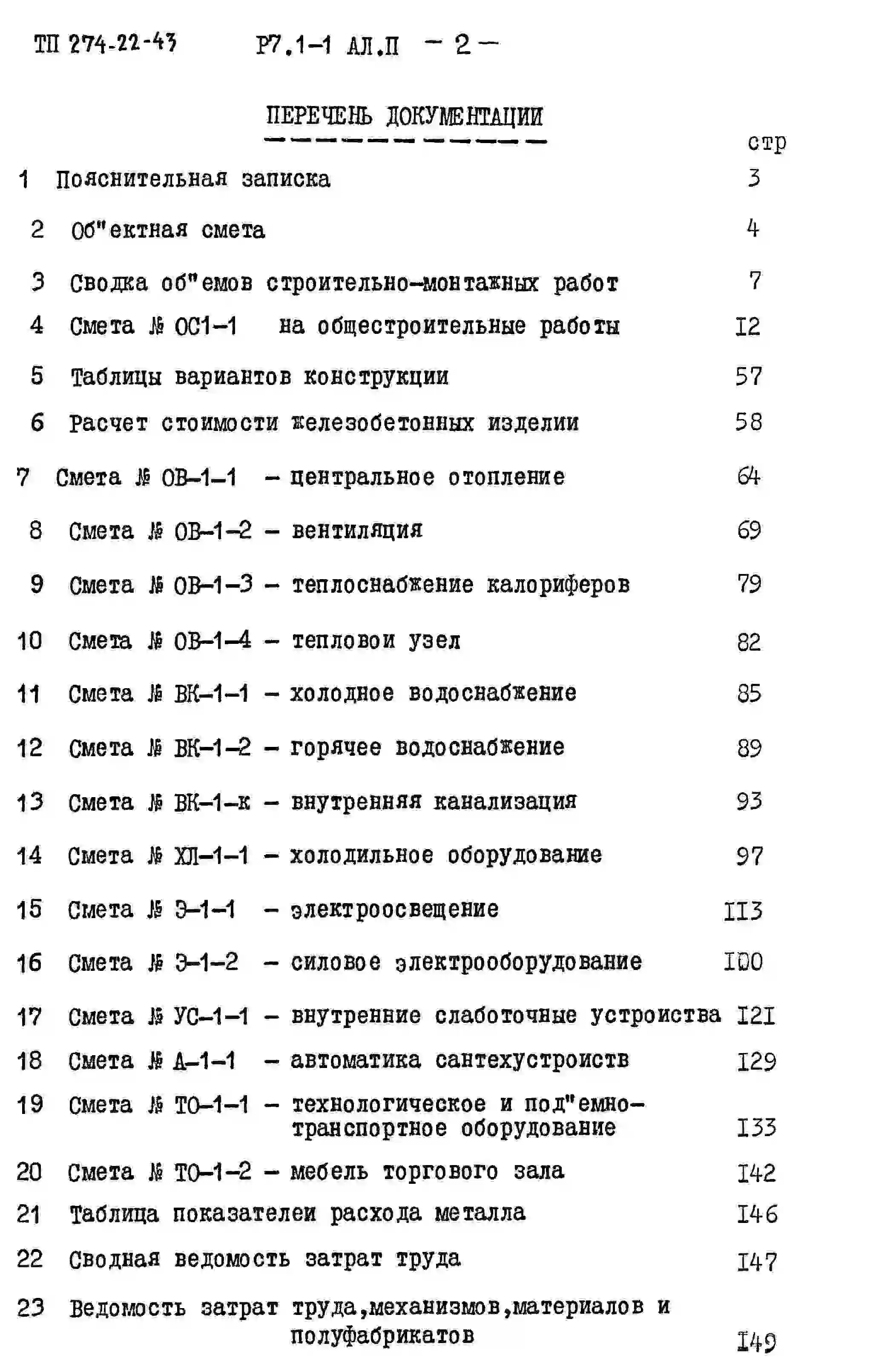

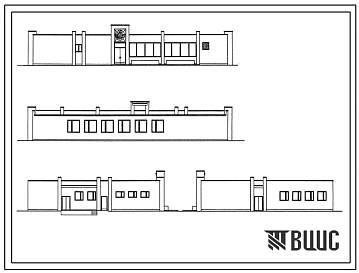

Изображения
