Типовой проект 274-22-53.85 Унифицированное здание кафе на 100 мест с вариантом размещения: кафе молодежное на 100 мест, кафе детское на 100 мест, закусочная на 100 мест. Здание одноэтажное. Каркас сборный железобетонный серии 1.020-1/83. Стены из кирпича. Объем

Общие данные

Номер проекта

274-22-53.85

Наименование проекта

Унифицированное здание кафе на 100 мест с вариантом размещения: кафе молодежное на 100 мест, кафе детское на 100 мест, закусочная на 100 мест. Здание одноэтажное. Каркас сборный железобетонный серии 1.020-1/83. Стены из кирпича. Объем

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

  • ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.
Продажа паспорта проекта -360 рублей /паспорт
Продажа чертежей по листам - от 250 рублей/лист
Продажа чертежей по Альбомам - от 3000 рублей/альбом

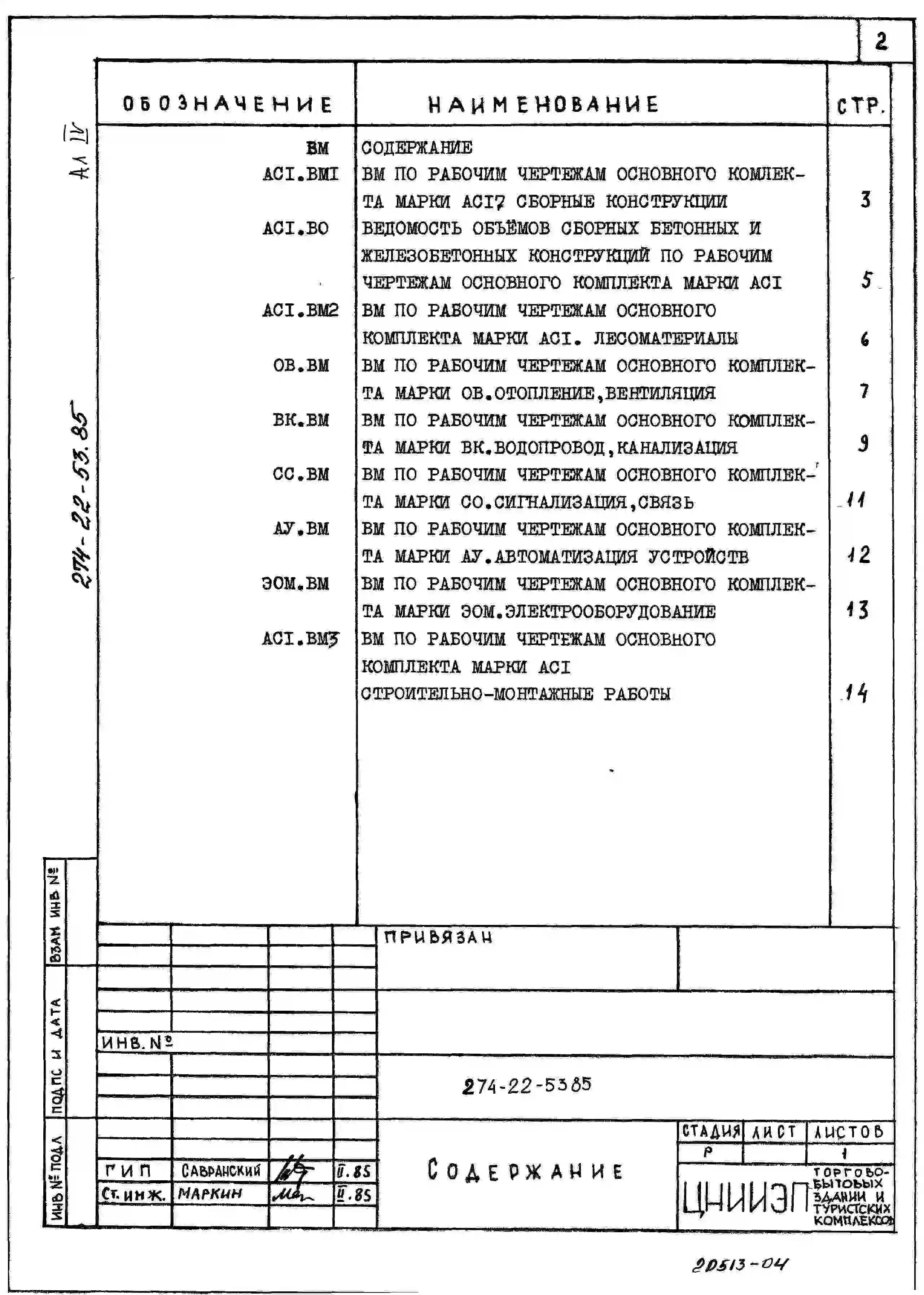

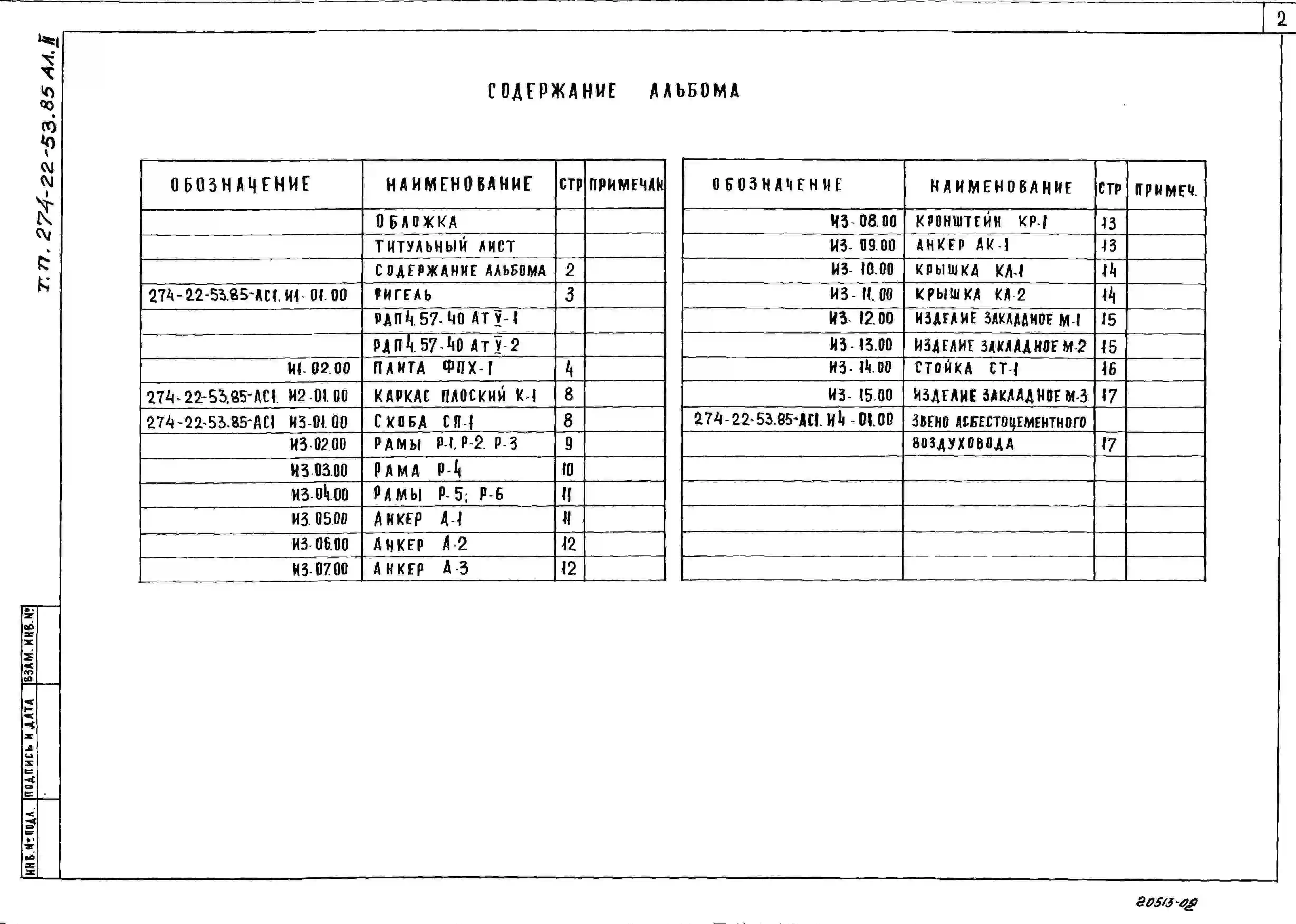

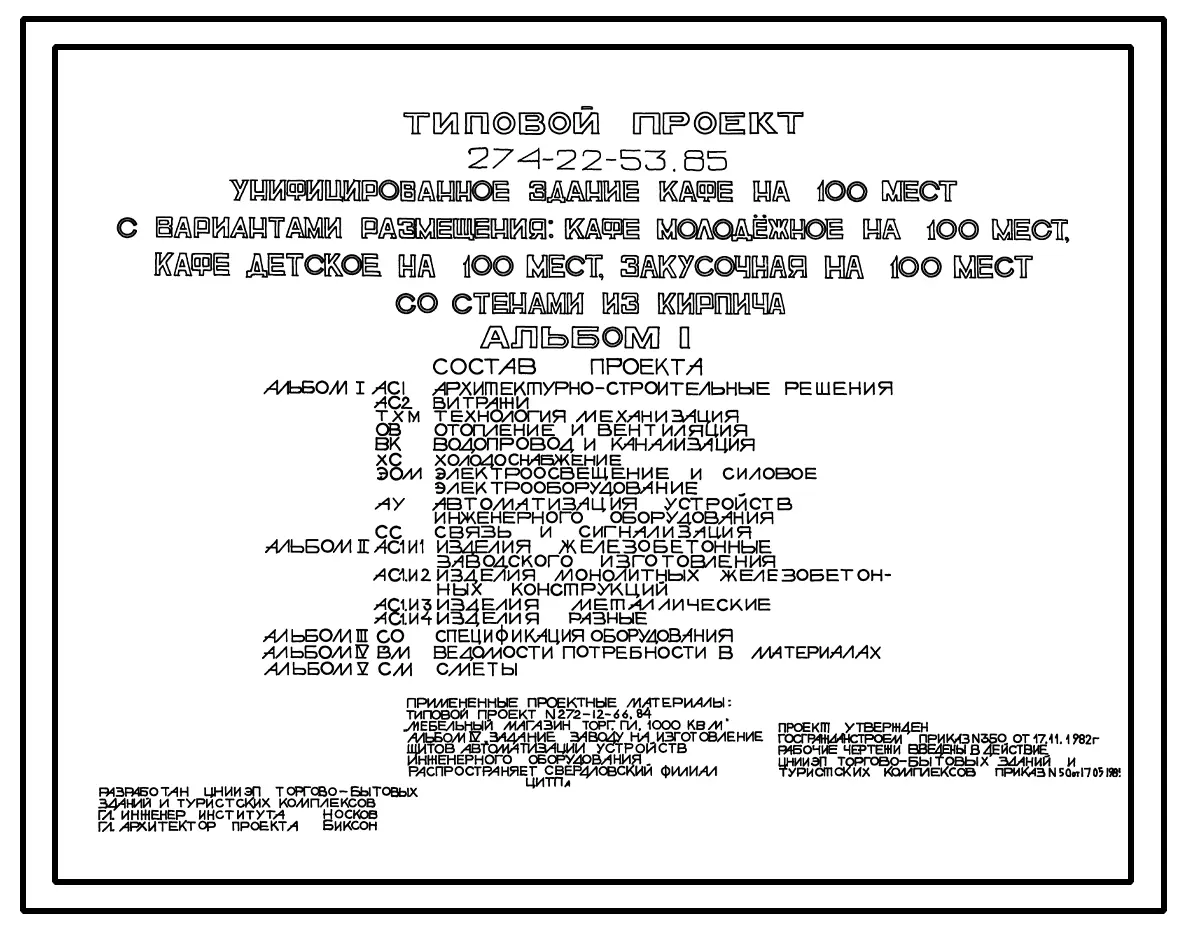

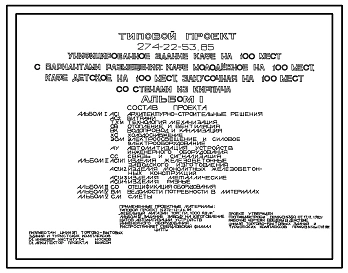

Состав проекта
Номер альбома
Наименование
Состав альбома
Альбом 3
Спецификации оборудования
Новое название альбома:
Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

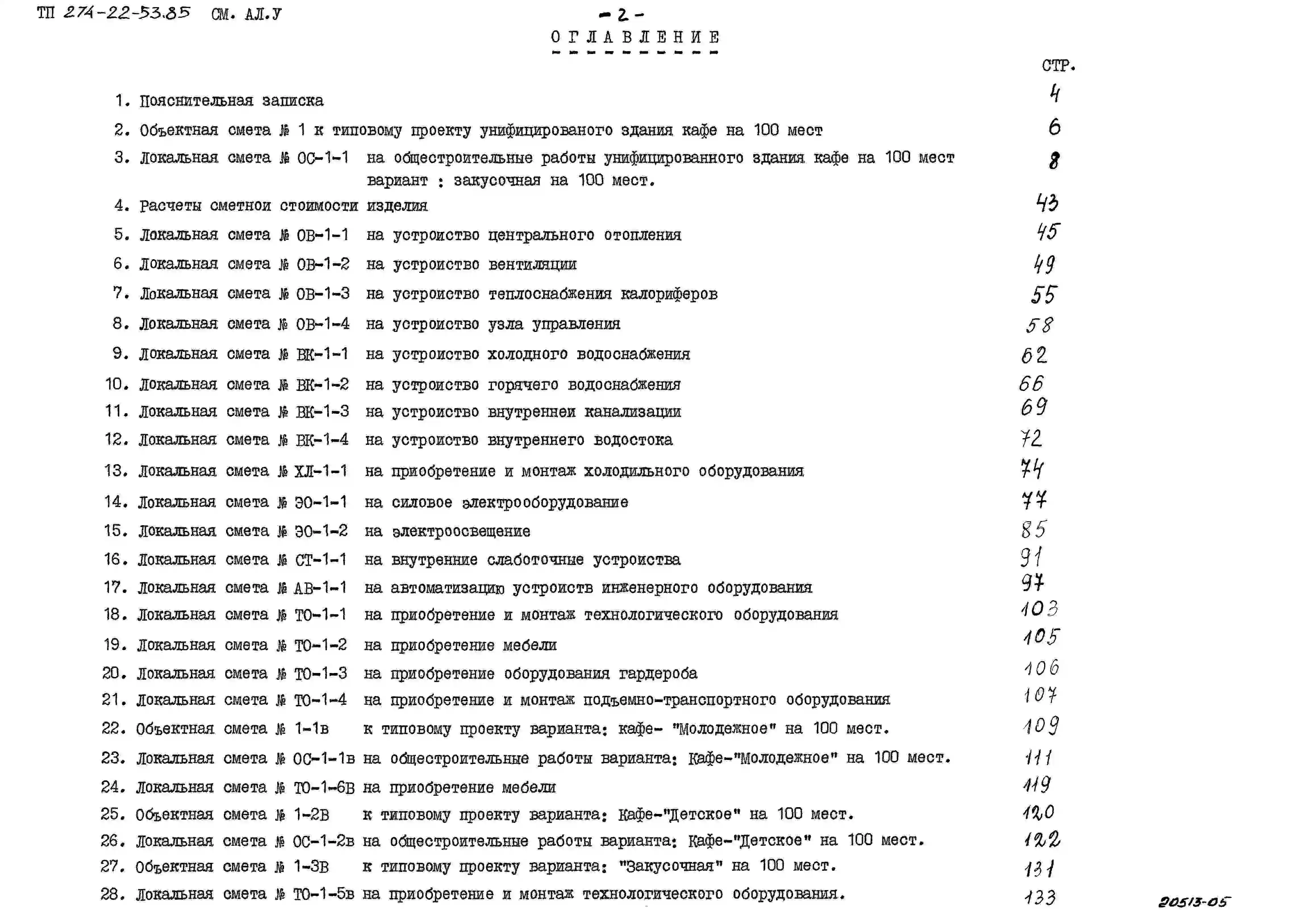

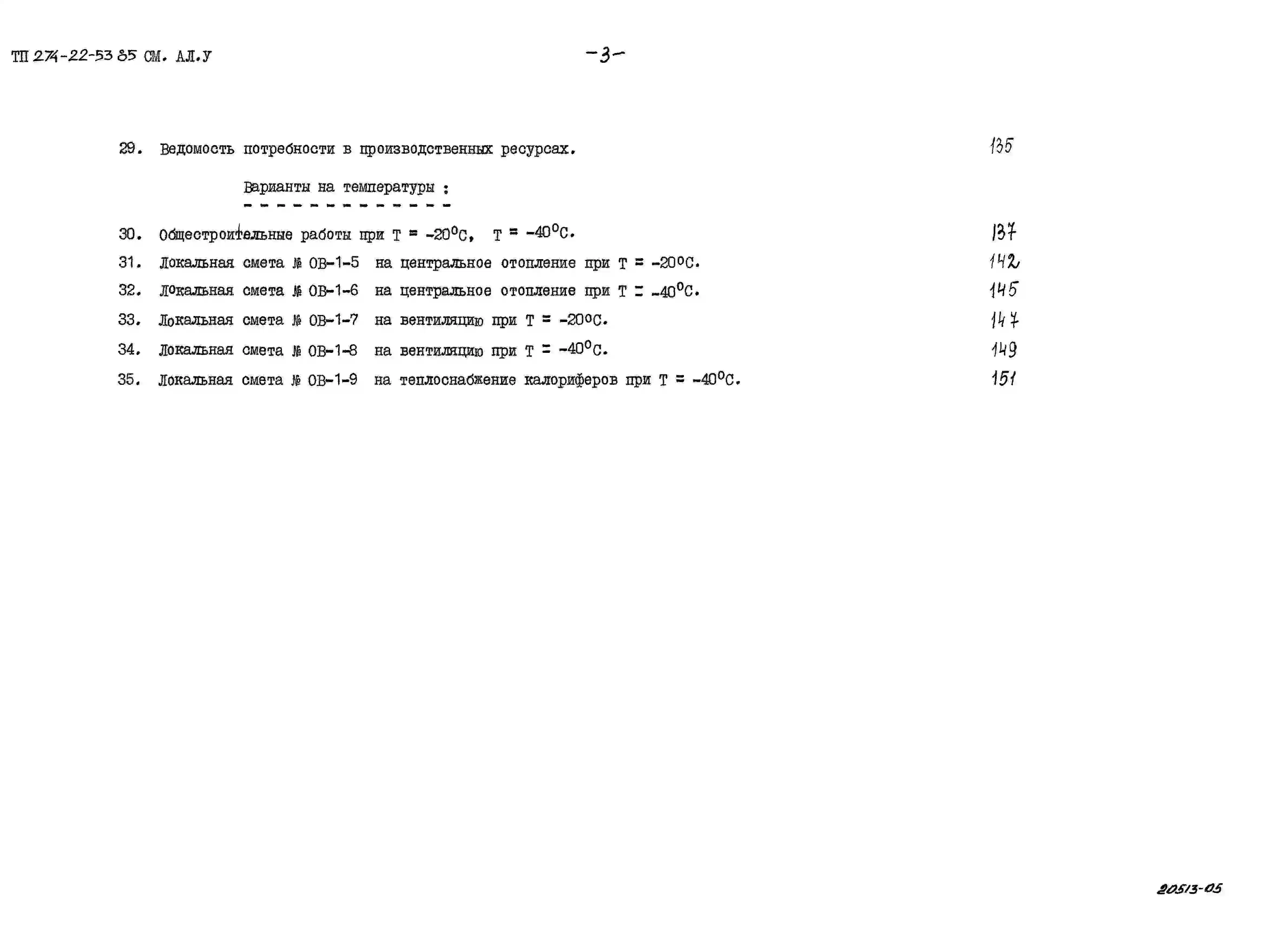

Альбом 5
Сметы
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

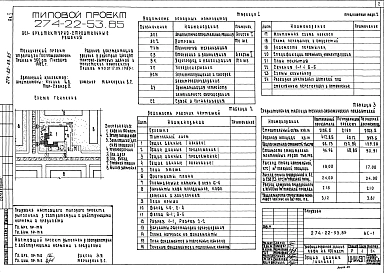

Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта
ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ.
Тамбур кафе – 3,72м2.
Вестибюль – 17,95 м2.
Гардероб для посетителей – 8,02 м2.
Уборная для посетителей – 9,36 м2.
Зал кафе общего типа на 100 мест – 135,18 м2.
Буфет – 11,53 м2.
Моечная столовой посуды – 24,93 м2.
Холодный цех и помещение для резки хлеба – 12,82 м2.
Горячий цех – 43,30 м2.
Моечная кухонной посуды и тары полуфабрикатов – 6,23 м2.
Доготовочный цех – 6,02 м2.
Кладовая напитков – 6,00 м2.
Коридоры – 42,90 м2.
Кладовая инвентаря – 6,09 м2.
Кладовая и моечная тары – 7,97 м2.
Тамбур загрузочной – 3,64 м2.
Загрузочная – 9,43 м2.
Кладовая сухих продуктов – 7,04 м2.
Тамбур охлаждаемых камер – 4,11 м2.
Охлаждаемая камера мясных, рыбных и овощных полуфабрикатов – 5,63 м2.
Охлаждаемая камера общего назначения – 8,57 м2.
Место установки холодильных агрегатов – 4,20 м2.
Помещение персонала – 5,92 м2.
Электрощитовая – 6,83 м2.
Раздаточная – 10,92 м2.
Кабинет директора и контора – 11,56 м2.
Гардероб для персонала женский – 11,44 м2.
Гардероб для персонала мужской – 7,64 м2.
Бельевая – 4,66 м2.
Уборная для персонала – 4,80 м2.
Душевые – 6,35 м2.
Тамбур входа персонала – 1,60 м2.
Венткамера и тепловой пункт – 80,62 м2.
Помещение тепловой завесы – 9,42 м2.
СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ.
Фундаменты - под наружные стены - ленточ¬ные бутобетонные, под колонны каркаса - сборные железобетонные по серии 1.020-1/83, выпуск 1-1, типоразмеров – 1.
Колонны - сборные железобетонные по серии 1.020-1/83, выпуск 2-1, типоразмеров – 1.
Ригели - сборные железобетонные по серии 1.020-1/83, выпуск 3-1, типоразмеров – 3.
Покрытие - сборные жалезобетонные панели по серии 1.041.1-2, выпуск 1, типоразме¬ров -4; 1.041.1-2, выпуск 6, типоразмеров-1; 1.141-1, выпуск 60, типоразмеров – 4.
Плиты подпольных каналов - сборные железо¬бетонные, по серии 1.243.1-4, типоразме¬ров – 2.
Стены - кирпичные из пустотелого глиняного кирпича по ГОСТ 530-80.
Крыша - плоская совмещенная с кровлей, с внутренним водостоком, вентилируемая.
Кровля - рулонная плоская, из 4-х слоев антисептированного рубероида с защитным слоем из гравия.
Утеплитель - ячеистый бетон ∂=400 кгс/м3, жесткие минераловатные плиты ∂=300 кгс/м3.
Полы - по уплотненному грунту, плитка ке¬рамическая, мозаичная, бетонная, линолеум; детали по серии 2.244-1, выпуск 4.
Окна - по серии 1.236-6, выпуск 1, типоразмеров – 2.
Оконные блоки - из алюминиевых сплавов по серии 1.236.4-8, выпуск 1, типоразме¬ров – 2.
Витражи - из алюминиевых сплавов по серии 1.236.4-7, выпуски 1,2,3,4, типоразме¬ров – 9.
Двери — по серии 1.136.5-19, типоразме¬ров - 3; по серии 1.136-10, типоразмеров-4.
Наибольшая масса монтажного элемента - (плита перекрытия) - 2,89 т.
ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.
Водопровод - хозяйственно-питьевой от городской сети с одним водопроводным вводом ø 100 мм. Напор на вводе Н=10 м.
Горячее водоснабжение - от внешних источников.
Канализация — раздельная, бытовая и про¬изводственная с отводом сточных вод самотеком во внешнюю сеть.
Отопление - от городских тепловых сетей. Параметры теплоносителя Т=150о-70° С. Предусмотрена утилизация тепла.
Вентиляция - приточно-вытяжная с механи¬ческим побуждением и естественная.
Электроснабжение - от подстанции по двум взаиморезервируемым кабельным линиям, напряжением 380/220В.
Устройства связи – радиофикация, телефо¬низация, электрочасофикация, озвучание (вариант "кафе-молодежное"), пожарная и охранная сигнализация.
ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ.
Расчетный показатель – 1 посадочное место. В проекте разработаны варианты: кафе молодежное на 100 мест, кафе детское на 100 мест, закусочная на 100 мест со стенами из кирпича. Сметная документация составлена в нормах и ценах 1984 года.

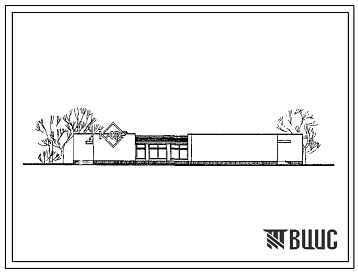

Изображения
