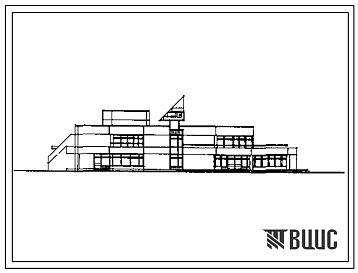

Типовой проект 272-023-23.87 Комплексное предприятие общественного питания на 300 мест. (Для парковой застройки). Здание двухэтажное. Каркас по серии 1.020-1/83. Стены из однослойных легкобетонных панелей по серии 1.030.1-1. Объем 6793м?

Общие данные

Номер проекта

272-023-23.87

Наименование проекта

Комплексное предприятие общественного питания на 300 мест. (Для парковой застройки). Здание двухэтажное. Каркас по серии 1.020-1/83. Стены из однослойных легкобетонных панелей по серии 1.030.1-1. Объем 6793м?

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

  • ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.
Продажа паспорта проекта -360 рублей /паспорт
Продажа чертежей по листам - от 250 рублей/лист
Продажа чертежей по Альбомам - от 3000 рублей/альбом
Состав проекта
Номер альбома
Наименование
Состав альбома

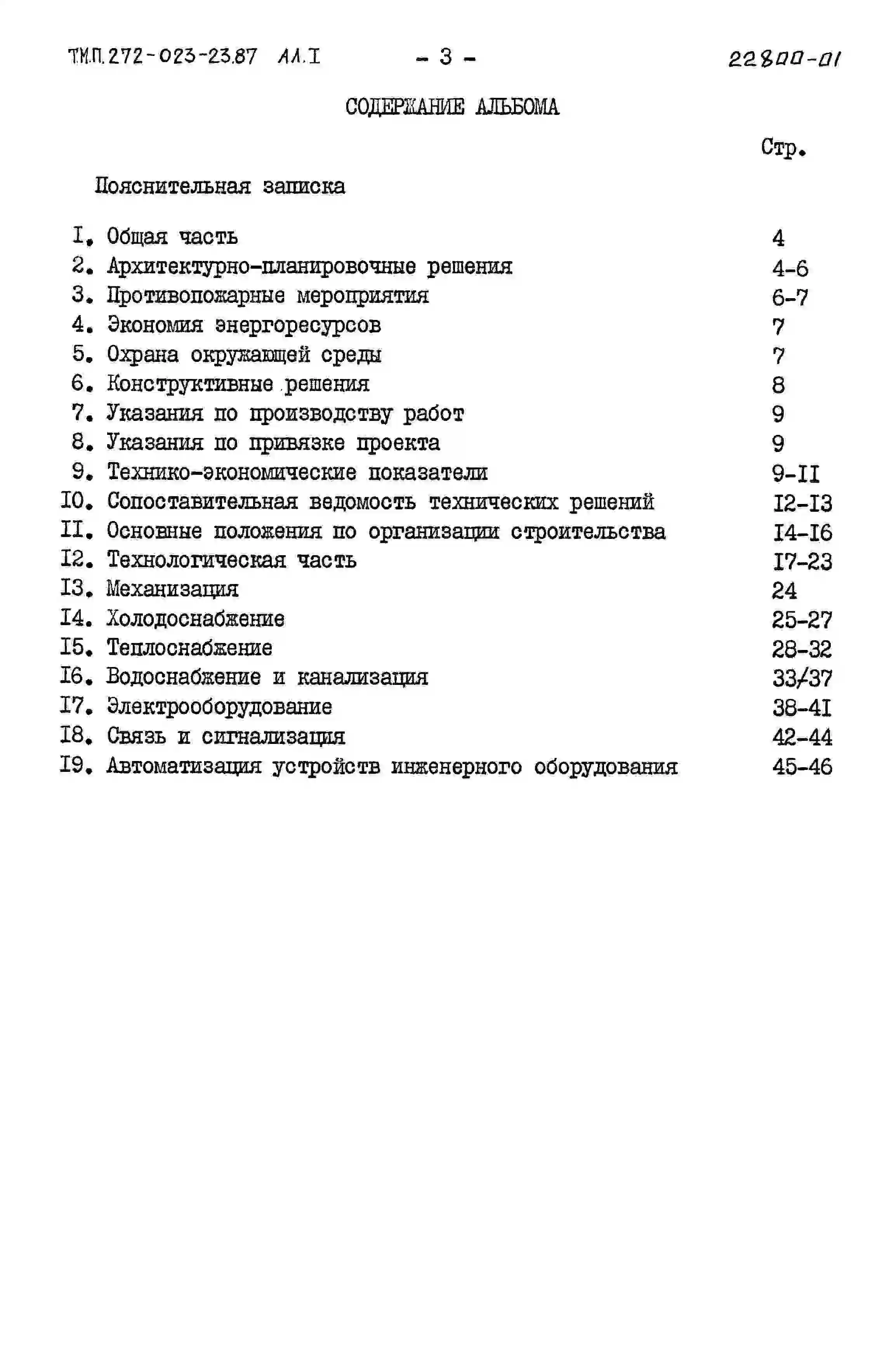

Альбом 1
Пояснительная записка
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

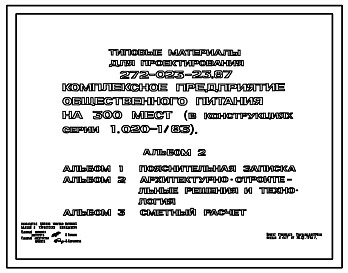

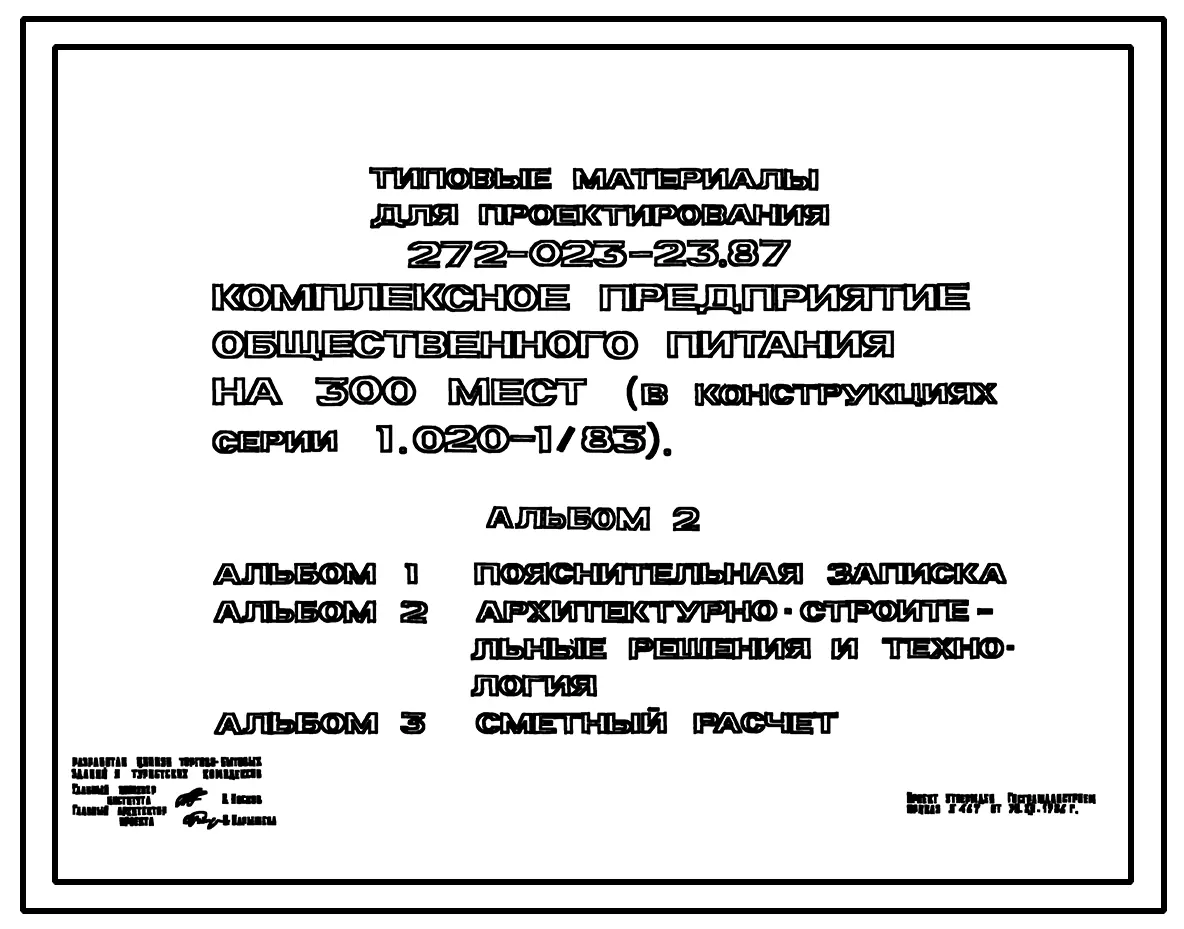

Альбом 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

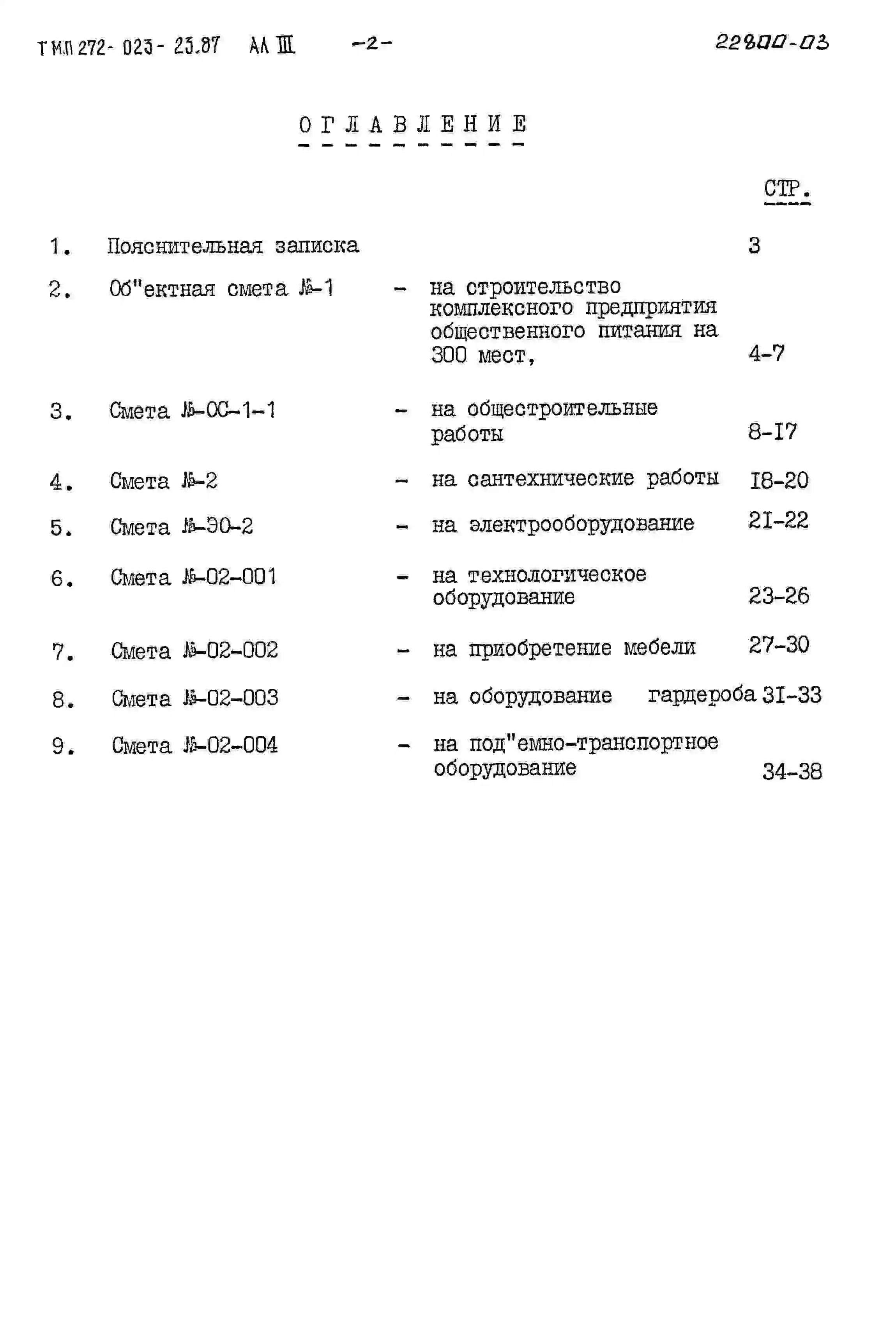

Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

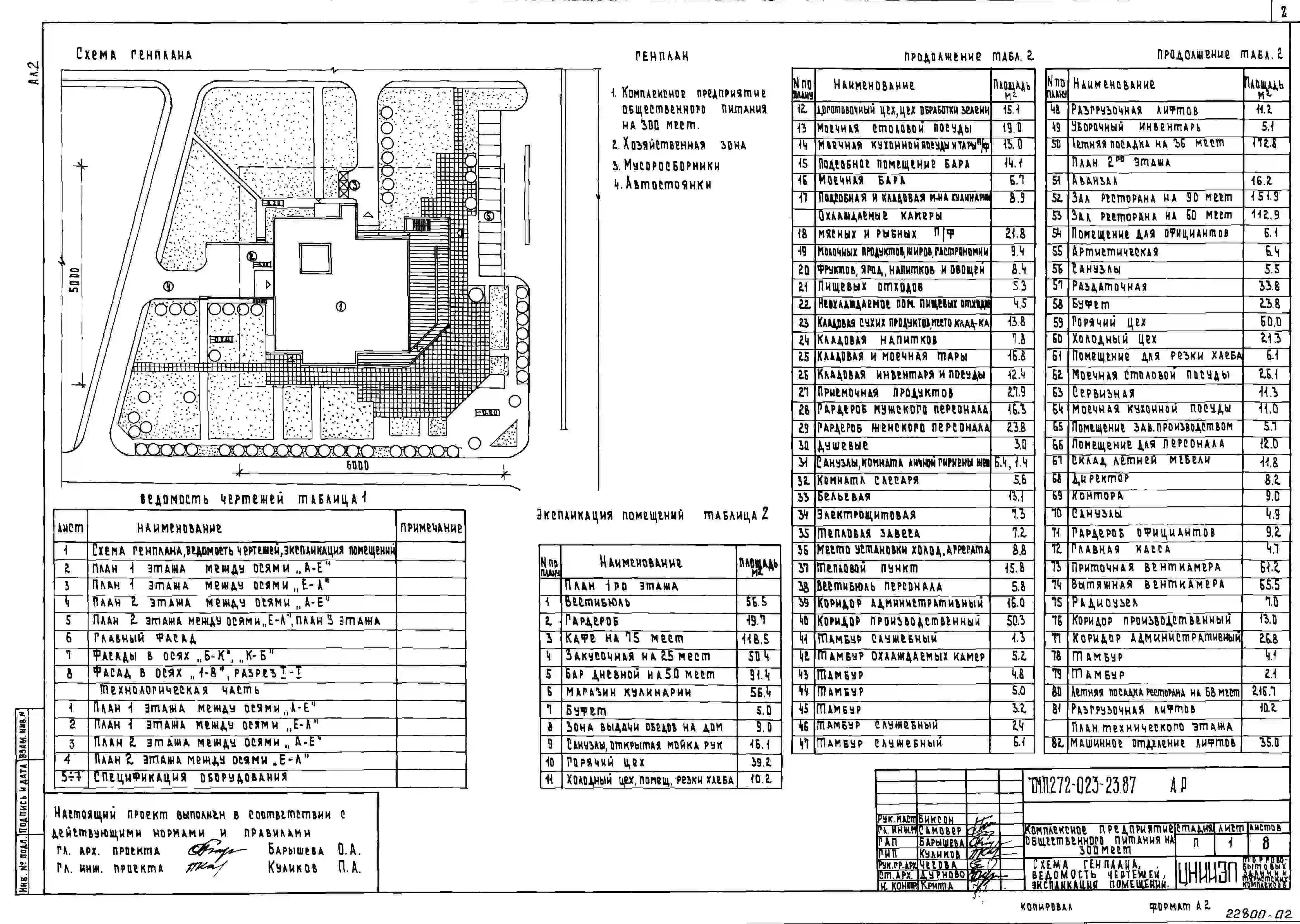

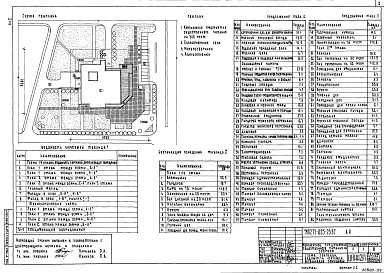

ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ.
1 ЭТАЖ.
Вестибюль – 56,5м2.
Гардероб – 19,7 м2.
Кафе на 75 мест – 118,5 м2.
Закусочная на 25 мест – 50,4 м2.
Бар дневной на 50 мест – 91,4 м2.
Магазин кулинарии – 56,4 м2.
Буфет – 5,0 м2.
Зона выдачи обедов на дом – 9,0 м2.
Санузлы, открытая мойка рук – 16,1 м2.
Горячий цех – 39,2 м2.
Холодный цех, помещение резки хлеба – 10,2 м2.
Доготовочный цех, цех обработки зелени – 15,1 м2.
Моечная столовой посуды- 19,0 м2.
Моечная кухонной посуды и тары полуфабрикатов – 13,0 м2.
Подсобное помещение бара – 14,1 м2.
Моечная бара – 6,7 м2.
Подсобная и кладовая магазина кулинарии – 8,9 м2.
Охлаждаемые камеры:
мясных и рыбных полуфабрикатов – 21,8 м2.
молочных продуктов, жиров и гастрономии – 9,4 м2.
фруктов, ягод, напитков и овощей – 8,4 м2.
пищевых отходов – 5,3 м2.
Неохлаждаемое помещение пищевых отходов – 4,5 м2.
Кладовая сухих продуктов и место кладовщика – 13,8 м2.
Кладовая напитков – 7,8 м2.
Кладовая и моечная тары – 16,8 м2.
Кладовая инвентаря и посуды – 12,4 м2.
Приемочная продуктов – 27,9 м2.
Мужской гардероб домашней и спецодежды – 16,3 м2.
Женский гардероб домашней и спецодежды – 23,8 м2.
Душевые – 9,0 м2.
Санузлы, комната личной гигиены женщин – 6,4 м2, 1,4 м2.
Комната слесаря – 5,6 м2.
Бельевая – 13,1 м2.
Электрощитовая – 7,3 м2.
Тепловая завеса – 7,2 м2.
Место установки холодильного агрегата – 8,8 м2.
Тепловой пункт – 15,8 м2.
Вестибюль персонала – 5,8 м2.
Коридор административный – 16,0 м2.
Коридор производственный – 50,3 м2.
Тамбуры посетительские – 13,8 м2.
Тамбур охлаждаемых камер – 5,2 м2.
Тамбуры служебные – 9,8 м2.
Разгрузочная лифтов – 11,2 м2.
Помещение для уборочного инвентаря – 5,1 м2.
Летняя посадка на 36 мест – 172,8 м2.
2 ЭТАЖ.
Аванзал – 19,0 м2.
Зал ресторана на 90 мест – 151,9 м2.
Зал ресторана на 60 мест – 112,9 м2.
Помещение для официантов – 6,1 м2.
Артистическая – 6,4 м2.
Санузлы – 5,5 м2.
Раздаточная – 33,8 м2.
Буфет – 23,8 м2.
Горячий цех – 60,0 м2.
Холодный цех – 21,3 м2.
Помещение для резки хлеба – 6,1 м2.
Моечная столовой посуды – 26,1 м2.
Сервизная – 11,3 м2.
Моечная кухонной посуды – 11,0 м2.
Помещение заведующего производством – 5,7 м2.
Помещение для персонала – 12,0 м2.
Склад летней мебели – 11,8 м2.
Директор – 8,2 м2.
Контора – 9,0 м2.
Санузлы персонала – 4,9 м2.
Главная касса – 4,7 м2.
Гардероб официантов – 9,2 м2.
Приточная венткамера – 61,2 м2.
Вытяжная венткамера – 65,5 м2.
Радиоузел – 7,0 м2.
Коридор производственный – 13,0 м2.
Коридор административный – 26,8 м2.
Тамбуры посетительские – 6,2 м2.
Летняя посадка ресторана на 68 мест – 216,7 м2.
Разгрузочная лифтов – 10,2 м2.
ТЕХНИЧЕСКИЙ ЭТАЖ.
Машинное отделение лифтов – 35,0 м2.
СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ.
Фундаменты - сборные железобетонные стаканного типа для колонн 300х300 по серии 1.020-1/83, выпуск 1-7.
Колонны - сборные железобетонные сечением 300х300 по серии 1.020-1/83, выпуск 2-1.
Ригели - сборные железобетонные тав¬рового сечения по серии 1.020-1/83, выпуск 3-1.
Диафрагмы жесткости - сборные железо¬бетонные по серии 1.020-1/83, вып.4-1.
Перекрытия (и покрытия) - плиты сбор¬ные железобетонные многопустотные по серии 1.041.1-2, выпуски 1,5,6.
Стены наружные - однослойные навесные панели из легкого бетона по серии 1.030.1-1 и частично кирпичные.
Перегородки - кирпичные (во влажных помещениях) и из гипсокартонных лис¬тов поэлементной сборки (ГКЛ) по серии 1.231.9-10 вып.1 - в остальных помещениях.
Кровля - плоская рулонная из 4-х сло¬ев гидроизола на битумной мастике.
Лестницы - сборные железобетонные по серии 1.050.1-2 и частично монолитные.
Перемычки - сборные железобетонные по серии 1.038.1-1, вып.1.
Полы - мозаичные плиты, наборный паркет из дуба, линолеум, керамическая плитка, бетонные.
Витражи – алюминиевые по серии 1.236.4-7/84.
Окна - алюминиевые по серии 1.236.4-7/84 и деревянные спаренные по серии 1.136.5-16 ч.1,2.
Фрамуги - по серии 1.136-12, выпуск 1.
Двери - витражные по серии 1.236.4-7/84, деревянные по серии 1.136.5-19, по се¬рии 1.136-10.
Наибольшая масса монтажного элемента (диафрагма жесткости) - 8,23 т.
ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.
Водопровод - хозяйственно-питьевой про¬тивопожарный от городской сети.
Напор воды на вводе для хознужд HХ=12м, при пожаре Нх=20м.
Горячее водоснабжение - от городских тепловых сетей.
Канализация - хозяйственно-бытовая и производственная в городскую сеть, Н=20м.
Водосток - в городскую сеть.
Электроснабжение - от внешней сети (на¬пряжением 380/220В) двумя кабельными вводами. 4 вида освещения: рабочее, аварийное, эвакуационное, рекламное. Применены щиты серии ЩР-АС и ЩР-МН, про¬вод марки АПВ-660, кабель марки АВВГ, пусковая аппаратура - магнитные пуска¬тели типа ПМИ.
Теплоснабжение - от городских тепловых сетей.
Теплоноситель - сети теплоснабжения 150о - 70°С.
Отопление - безэлеваторная схема. Пара¬метры теплоносителя 150о - 70°С. В качестве нагревательных приборов приняты конвекторы "Комфорт" КН-20 и радиаторы «МС140».
Вентиляция - приточно-вытяжная с механи¬ческим побуждением и естественная. При¬точные системы - прямоточная схема, очистка и подогрев воздуха.
Устройства связи - радиофикация, телефо¬низация, пожарная сигнализация, автоматизация, защита от электротоков, молниезащита.
ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ.
Здание имеет угловое, компактное планировочное решение. Показатели приведены для условий строительства при температуре -30оС. Расчетный показатель вместимости комплексного предприятия общественного питания – 1 место. Всего расчетных единиц – 300. Сметы составлены в ценах 1984 года. Для строительства преимущественно в парковой зоне.
