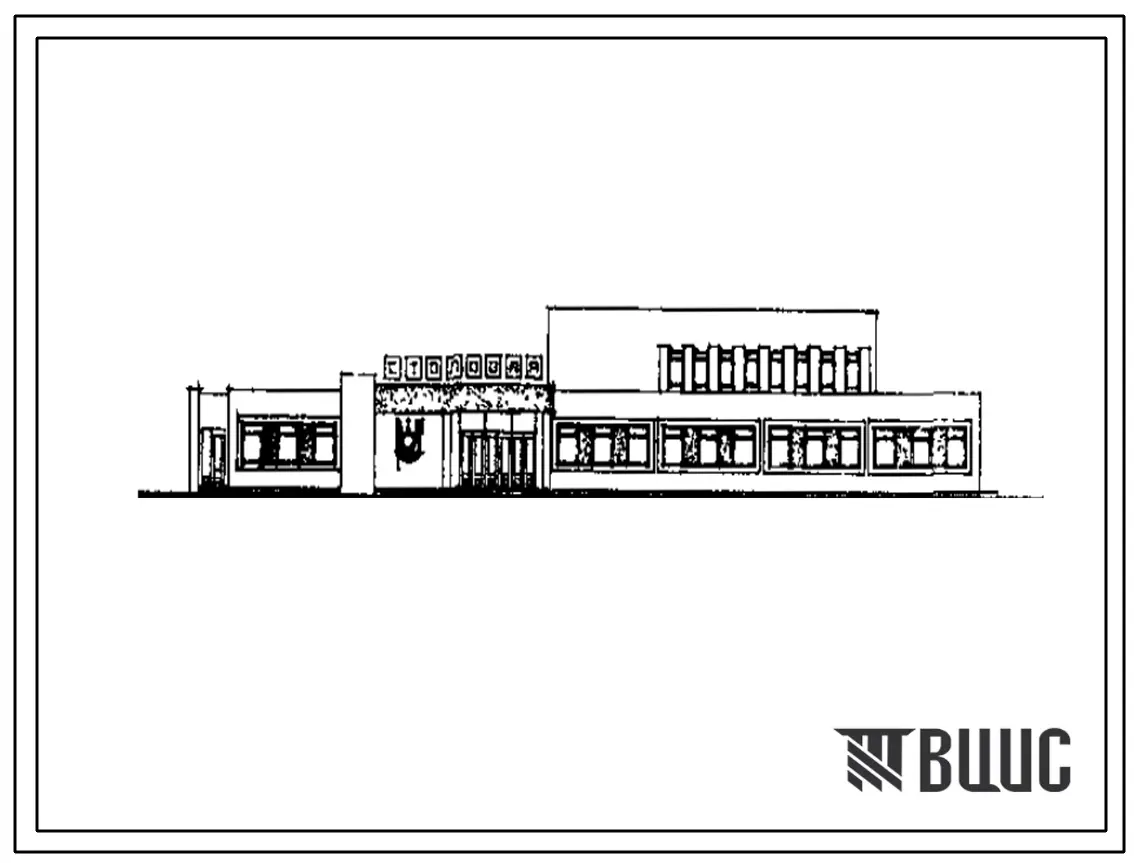

Типовой проект 274-20-143.84 Столовая общедоступного типа (вечером – кафе) на 150 мест с вариантом диетической, работающая на полуфабрикатах. Здание одно-, двухэтажное. Каркас сборный железобетонный серии 1.020-1. Стены из кирпича. Объем 4458м

Общие данные

Номер проекта

274-20-143.84

Наименование проекта

Столовая общедоступного типа (вечером – кафе) на 150 мест с вариантом диетической, работающая на полуфабрикатах. Здание одно-, двухэтажное. Каркас сборный железобетонный серии 1.020-1. Стены из кирпича. Объем 4458м

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

  • ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.
Продажа паспорта проекта -360 рублей /паспорт
Продажа чертежей по листам - от 250 рублей/лист
Продажа чертежей по Альбомам - от 3000 рублей/альбом

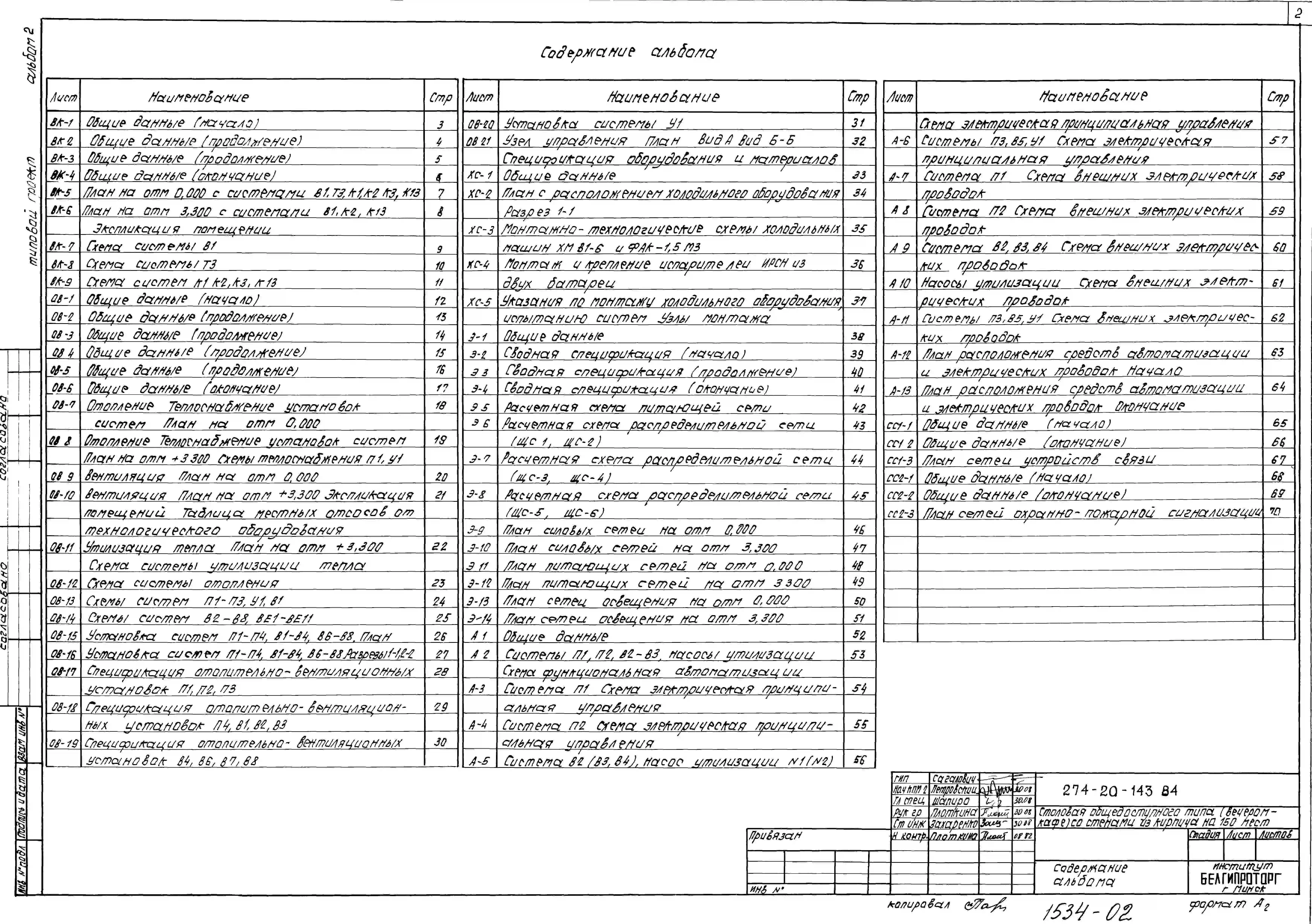

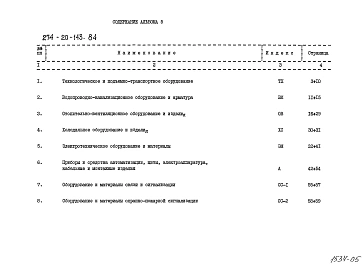

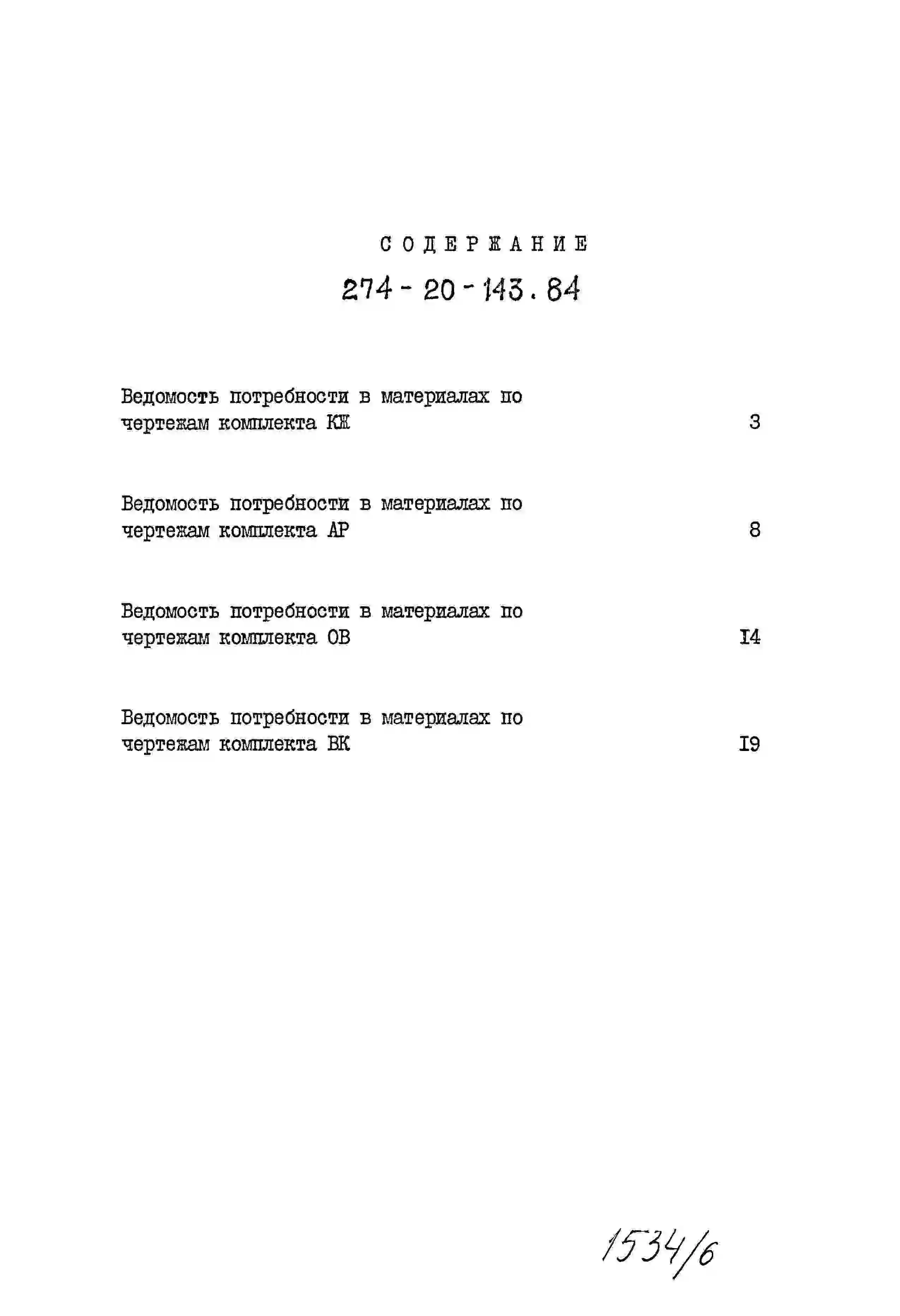

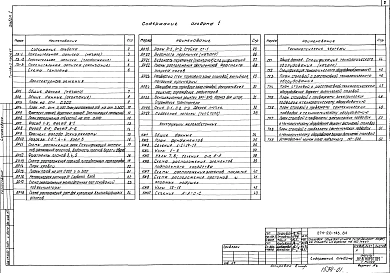

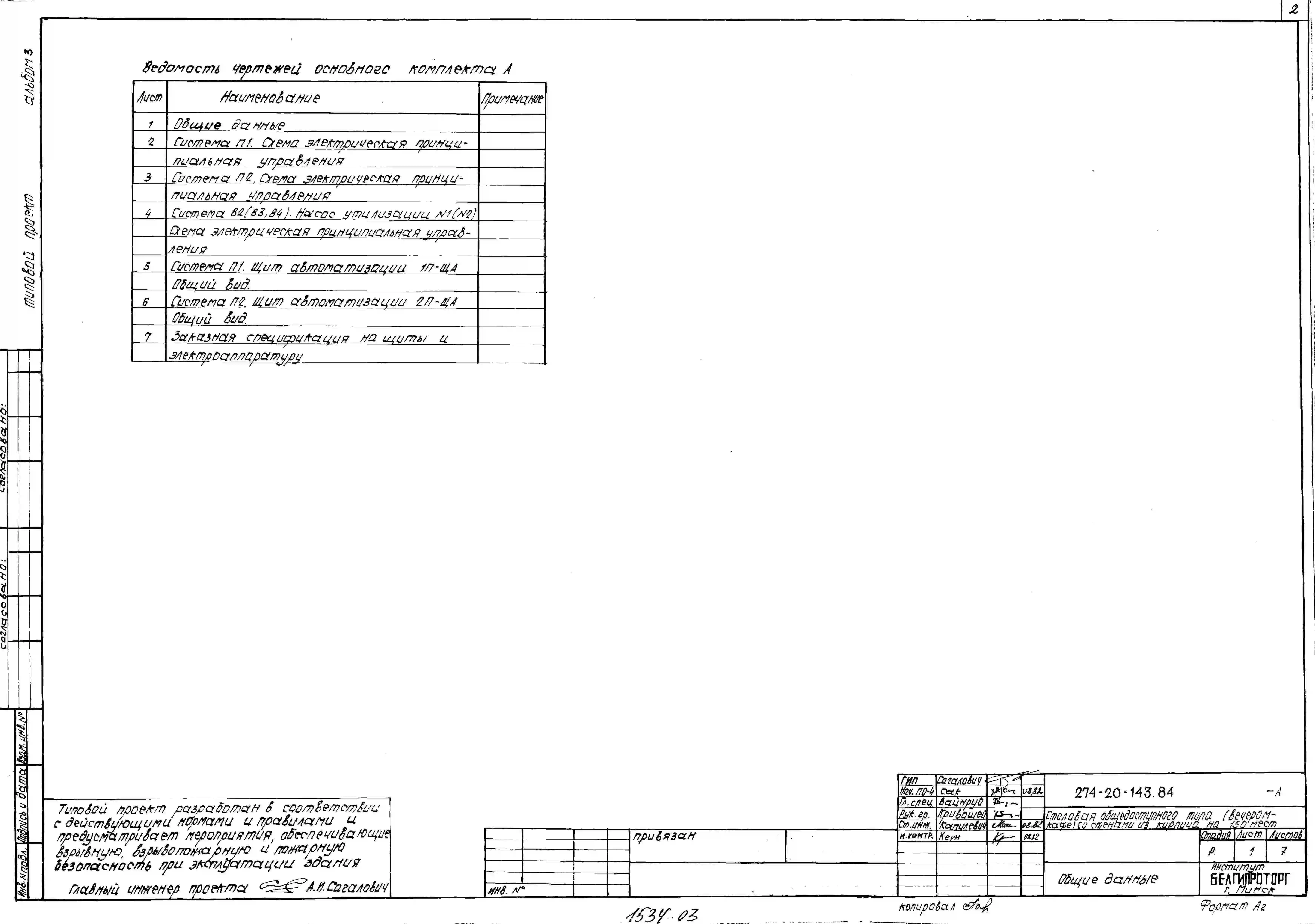

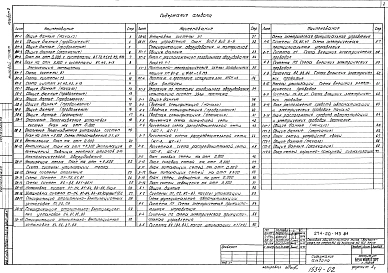

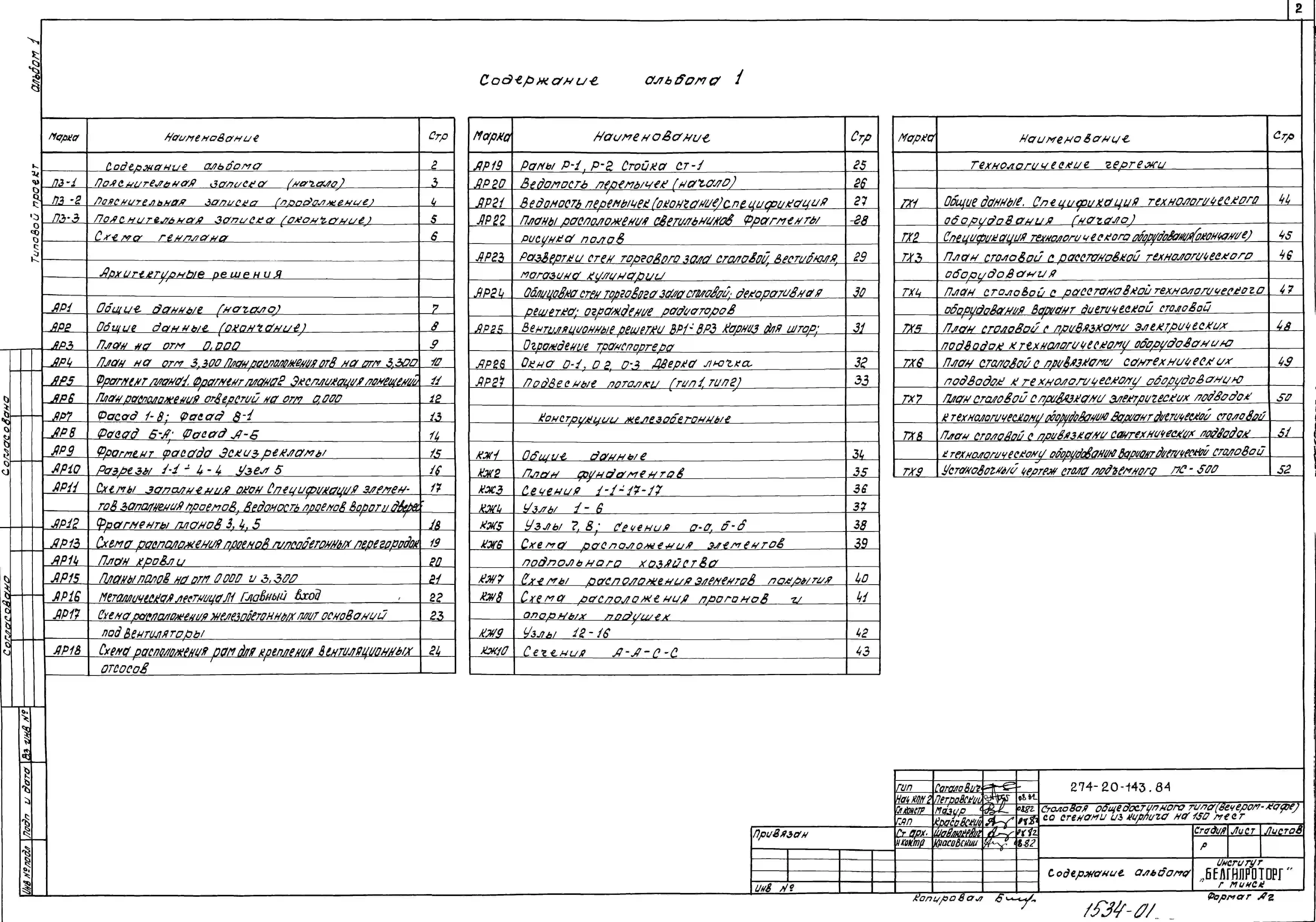

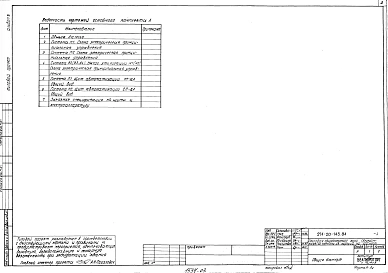

Состав проекта
Номер альбома
Наименование
Состав альбома
Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

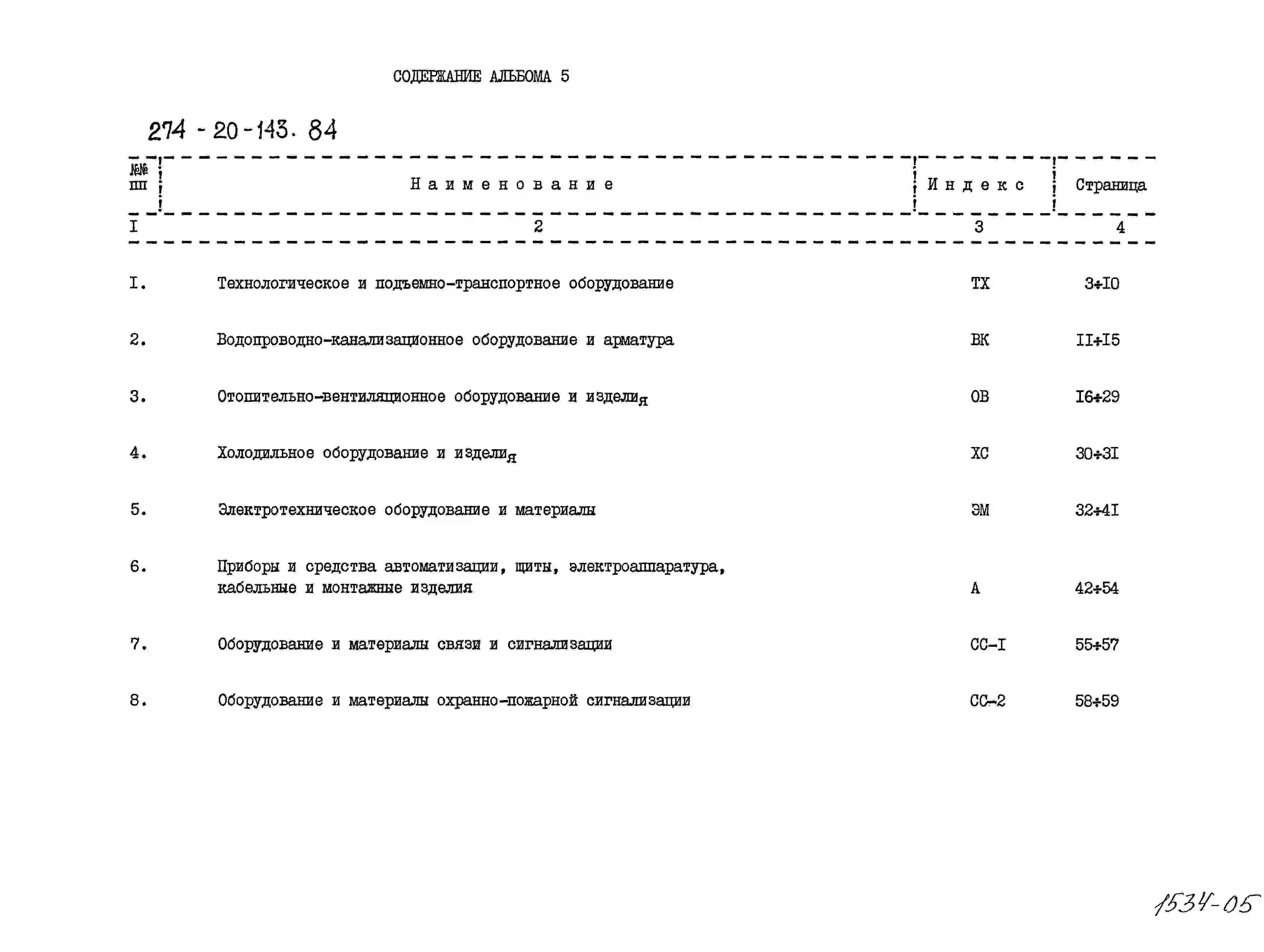

Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 6
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

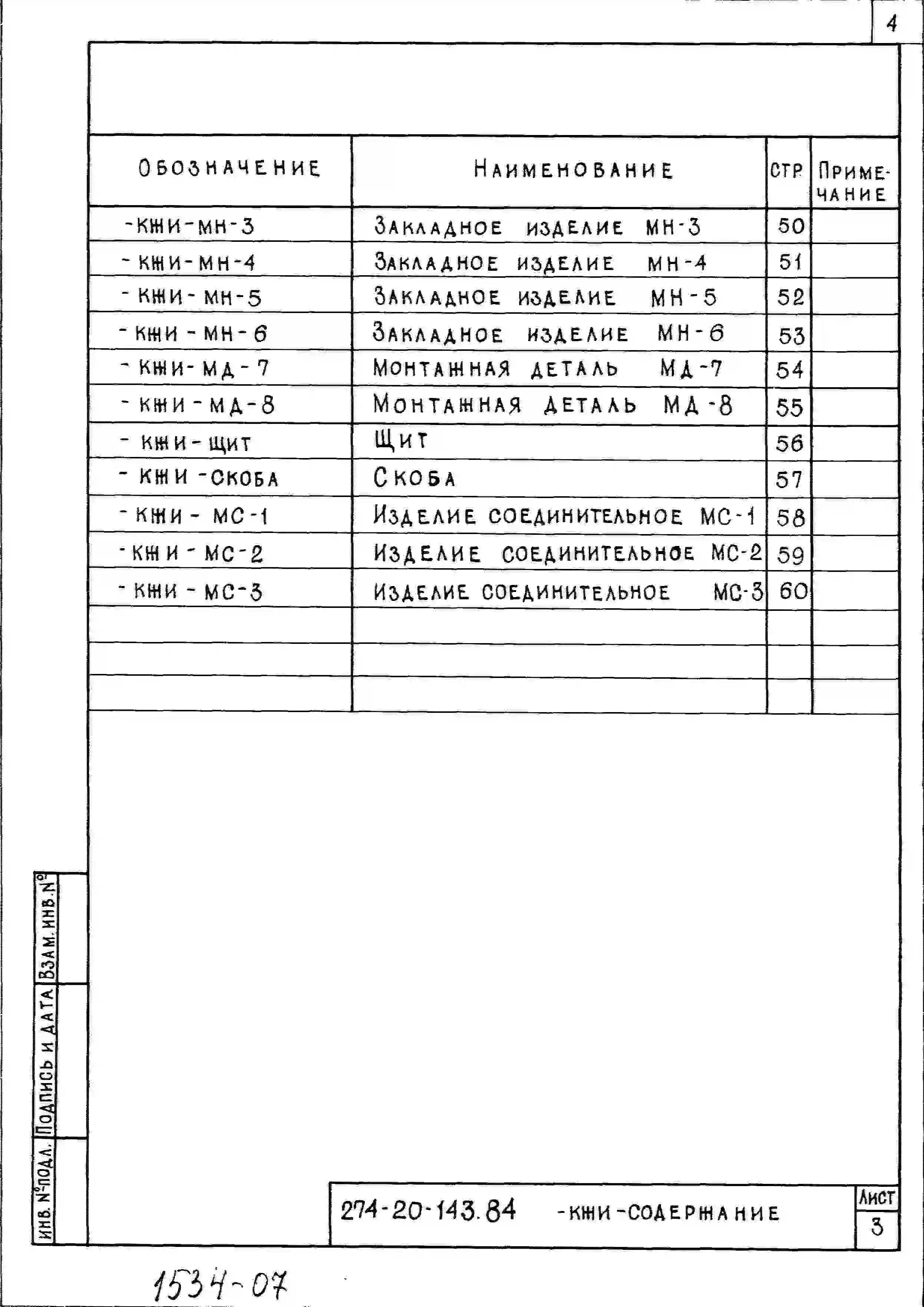

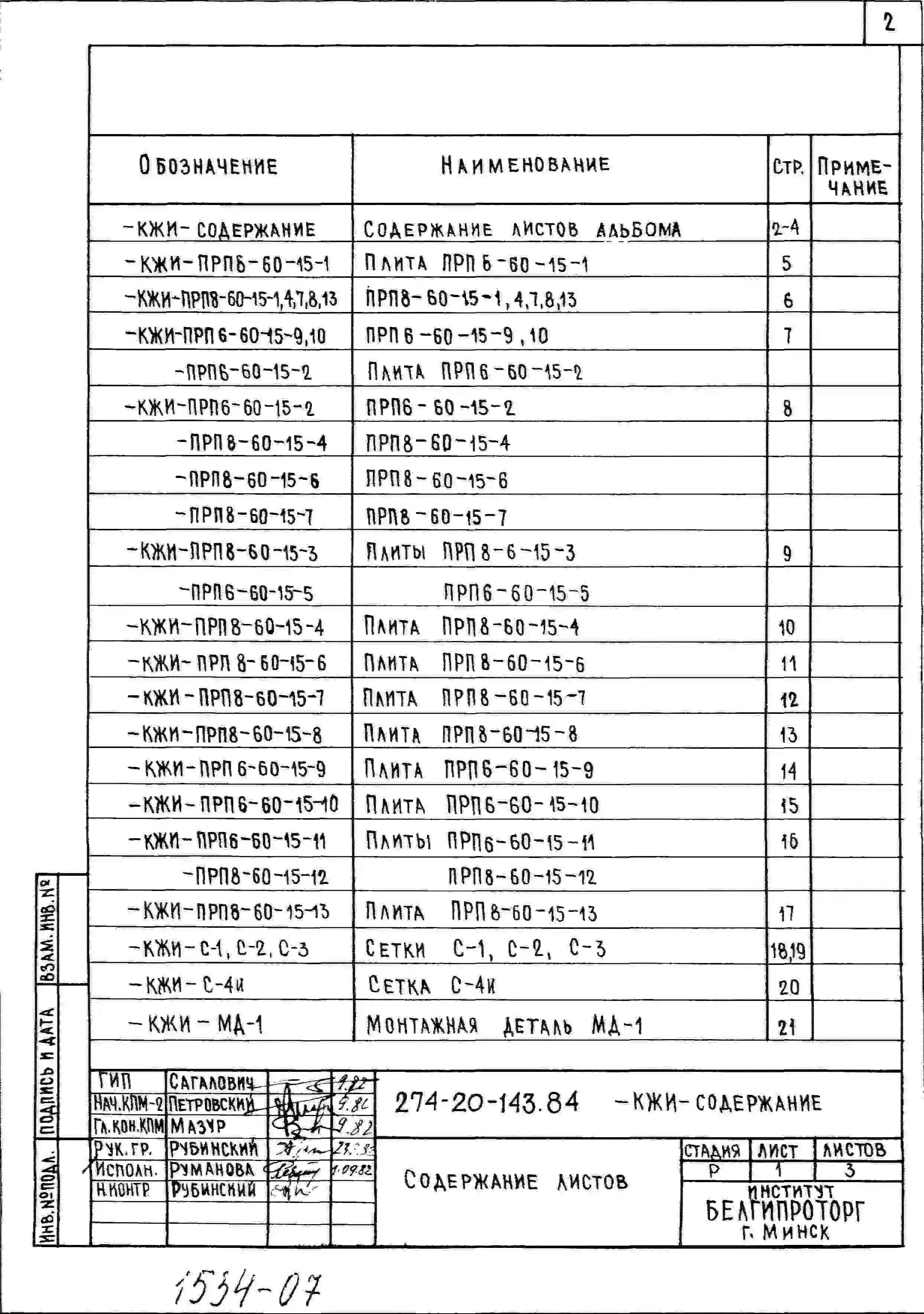

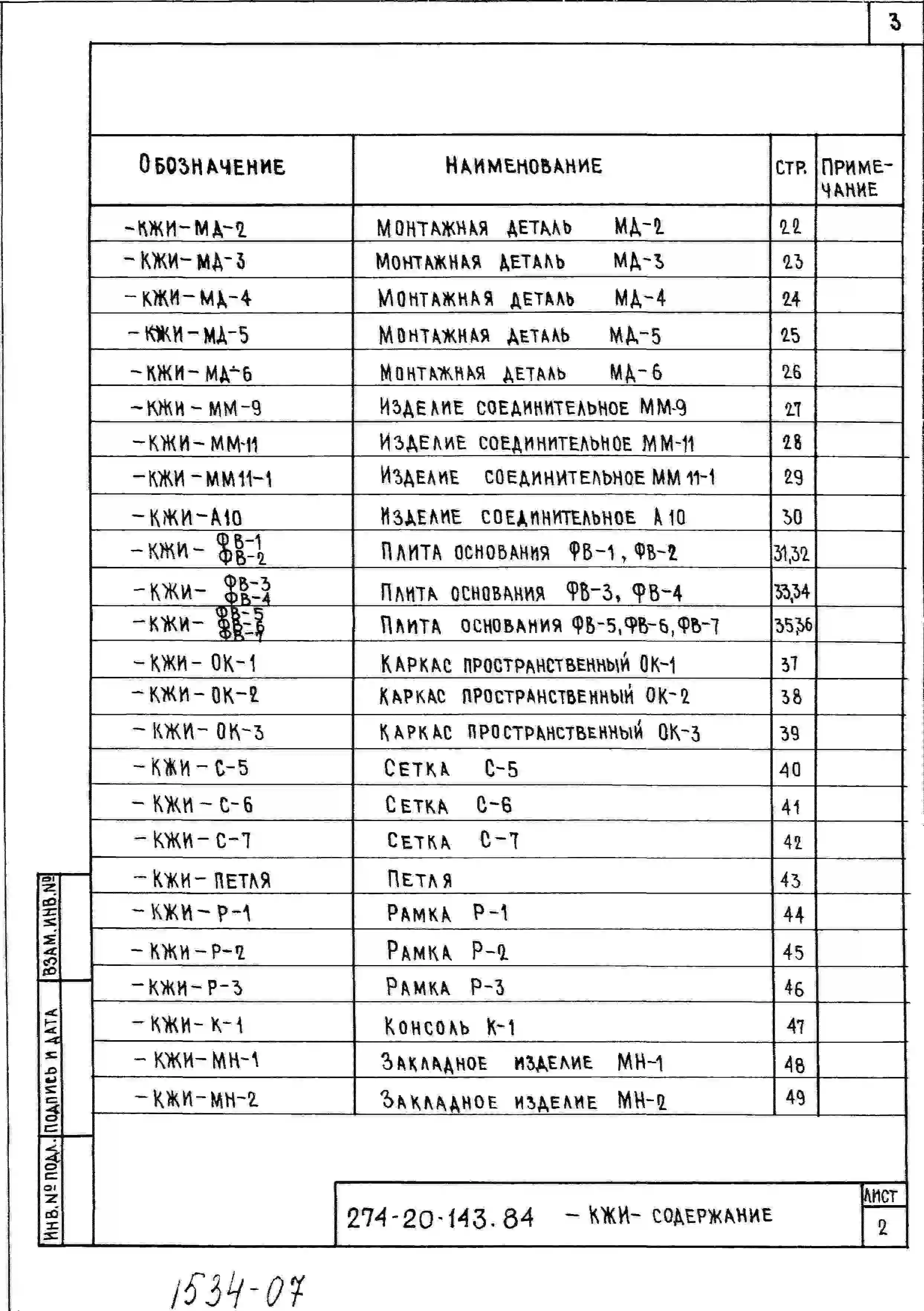

Альбом 7
Железобетонные и металлические изделия
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта
ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ.
Вестибюль – 32,26м2.
Гардероб – 12,25 м2.
умывальная – 5,58 м2.
Мужской туалет – 4,10 м2.
Женский туалет – 6,37 м2.
Помещение совета кафе – 9,00 м2.
Буфет – 8,00 м2.
Торговый зал на 150 мест – 274,30 м2.
Горячий цех – 62,10 м2.
Моечная столовой посуды с сервизной – 10,86 м2.
Холодный цех – 10,86 м2.
Помещение для резки хлеба – 8,00 м2.
Моечная кухонной посуды – 8,10 м2.
Помещение для мучных изделий – 15,00 м2.
Доготовочный цех – 10,60 м2.
Помещение персонала – 8,30 м2.
Помещение зав.производством – 6,58 м2.
Цех обработки зелени – 6,58 м2.
Моечная и кладовая тары полуфабрикатов – 6,75 м2.
Моечная и кладовая тары – 9,00 м2.
Кладовая винно-водочных изделий – 5,99 м2.
Кладовая уборочного инвентаря – 3,42 м2.
Загрузочная – 18,00 м2.
Тамбур входа в загрузочную – 3,40 м2.
Тамбур охлаждаемых камер – 4,87 м2.
Охлаждаемая камера молочных продуктов, жиров, гастрономии – 12,20 м2.
Охлаждаемая камера фруктов, ягод, напитков, овощей – 6,00 м2.
Охлаждаемая камера полуфабрикатов – 9,00 м2.
Агрегатная – 9,24 м2.
Охлаждаемая камера магазина кулинарии – 5,69 м2.
Подсобное помещение магазина – 14,10 м2.
Магазин кулинарии на 3 рабочих места – 54,87 м2.
Кладовая инвентаря – 8,89 м2.
Кладовая сухих продуктов – 11,50 м2.
Агрегатная – 2,08 м2.
помещение слесаря-электрика – 6,10 м2.
Радиоузел – 8,10 м2.
Гардероб официантов – 9,20 м2.
Кабинет директора – 5,90 м2.
Контора – 9,00 м2.
Бельевая – 7,16 м2.
Мужской гардероб – 8,37 м2.
Женский гардероб – 23,15 м2.
Душевая женская – 1,80 м2.
Душевая мужская – 1,80 м2.
Тепловой пункт – 15,30 м2.
Техническое помещение – 8,60 м2.
мужской туалет – 2,68 м2.
Женский туалет – 2,68 м2.
Электрощитовая – 8,50 м2.
Охлаждаемая камера пищевых отходов – 5,04 м2.
Неохлаждаемое помещение камеры отходов – 5,65 м2.
Агрегатная – 3,28 м2.
Тамбур входа в охлаждаемую камеру – 1,99 м2.
Тамбур входа персонала – 2,49 м2.
Тамбур главного входа – 9,55 м2.
Тамбур входа в магазин – 2,10 м2.
Коридор – 85,22 м2.
Коридор – 4,55 м2.
Венткамера – 64,30 м2.
Венткамера – 52,10 м2.
СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ.
Фундаменты – монолитные бетонные марки 100.
Прогоны – сборные железобетонные по серии 1.225-2, вып.5, типоразмеров – 4.
Перекрытия (и покрытия) – сборные железобетонные по серии 1.141-1, вып.58,59; типоразмеров – 2; по серии 1.242-2, типоразмеров – 2.
Стены – кирпичные.
Перегородки – кирпичные, гипсобетонные по серии 1.231.9-7, вып.1,2, типоразмеров – 2.
Кровля – рулонная плоская из 4-х слоев рубероида на битумной мастике с утеплителем из ячеистого бетона ∂=400кг/м3.
Лестницы – металлические по серии 1.459-2, вып.1, типоразмеров – 3.
Ограждения – металлические по серии 1.459-2, вып.2, типоразмеров – 4.
Полы – бетон, керамическая плитка, линолеум.
Окна – деревянные по ГОСТ 11214-78, типоразмеров – 3.
Двери – деревянные по ГОСТ 6629-74*, типоразмеров – 7, по ГОСТ 20-3-78, типоразмеров – 7, Н13205 «Гипрохолод», типоразмеров – 1.
Наибольшая масса монтажного элемента (прогон) – 2,28т.
ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.
Водопровод – объединенный: производственный, хозяйственно-питьевой от наружной сети, напор на вводе – 14м.
Канализация – раздельная: хозяйственно-фекальная, производственно-грязная и ливневая в наружную сеть.
Отопление – центральное водяное с параметрами 150-70оС.
Вентиляция – приточно-вытяжная с механическим побуждением.
Горячее водоснабжение – централизованное от внешних сетей. Напор на вводе – 14м.
Электроснабжение – от низковольтных сетей напряжением 380/220В.
Электроосвещение – лампами накаливания.
Устройство связи – радиофикация, телефонизация, охранная сигнализация.
ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ.

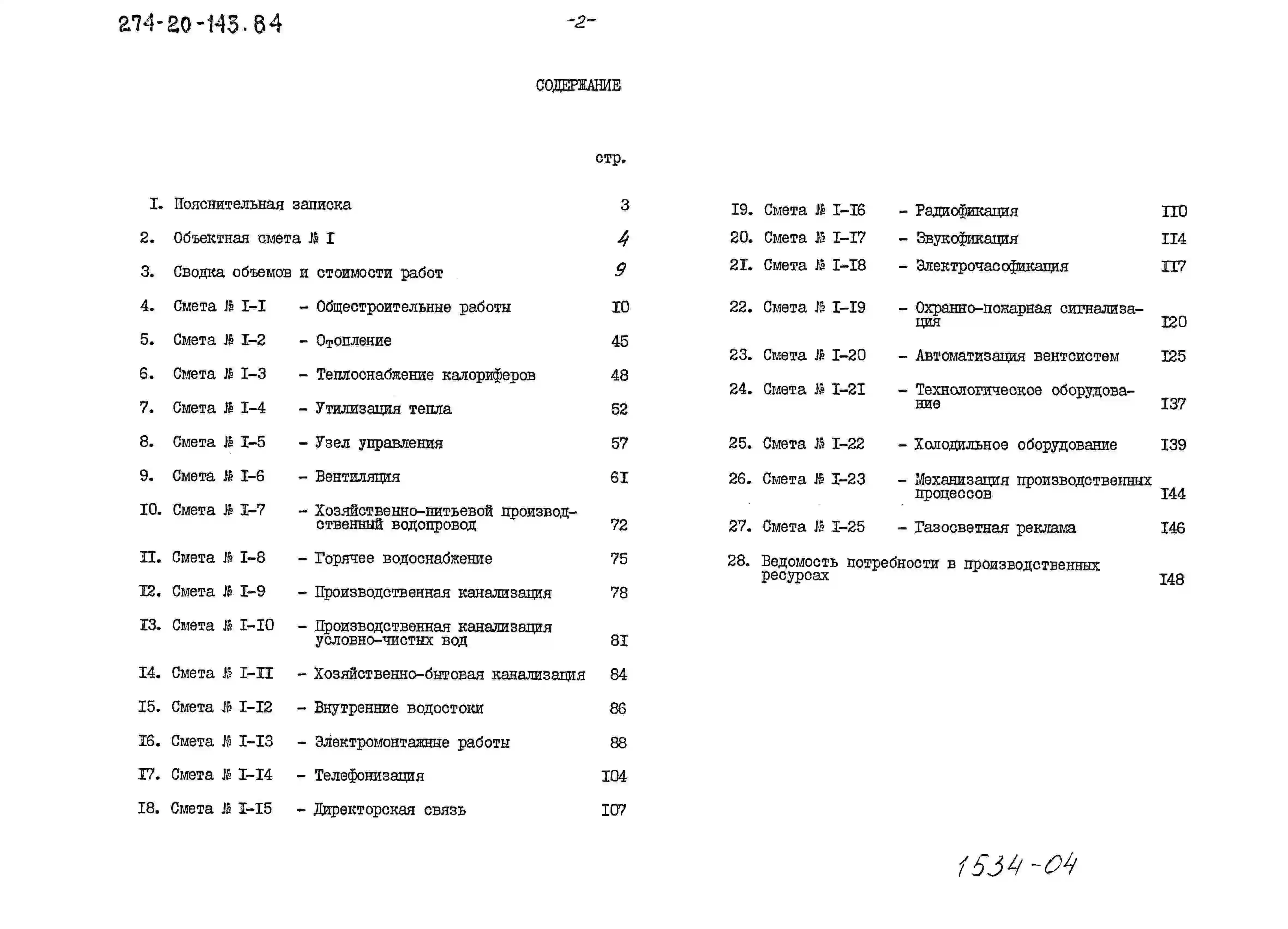

Сметная документация составлена в нормах и ценах 1984 г. Расчетный показатель – 1 условное посадочное место (количество расчетных единиц – 204).
