Типовой проект 271-20-146.85 Столовая (вечером – кафе) на 106 мест. Здание одноэтажное. Конструкции по серии 1.090.1-1. Стены из легкобетонных панелей. Объем 2602м?

Общие данные

Номер проекта

271-20-146.85

Наименование проекта

Столовая (вечером – кафе) на 106 мест. Здание одноэтажное. Конструкции по серии 1.090.1-1. Стены из легкобетонных панелей. Объем 2602м?

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

  • ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.
Продажа паспорта проекта -360 рублей /паспорт
Продажа чертежей по листам - от 250 рублей/лист
Продажа чертежей по Альбомам - от 3000 рублей/альбом

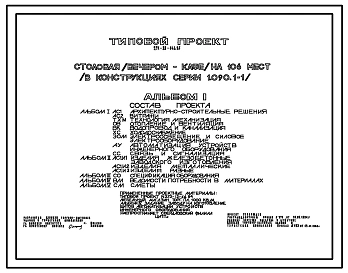

Состав проекта
Номер альбома
Наименование
Состав альбома

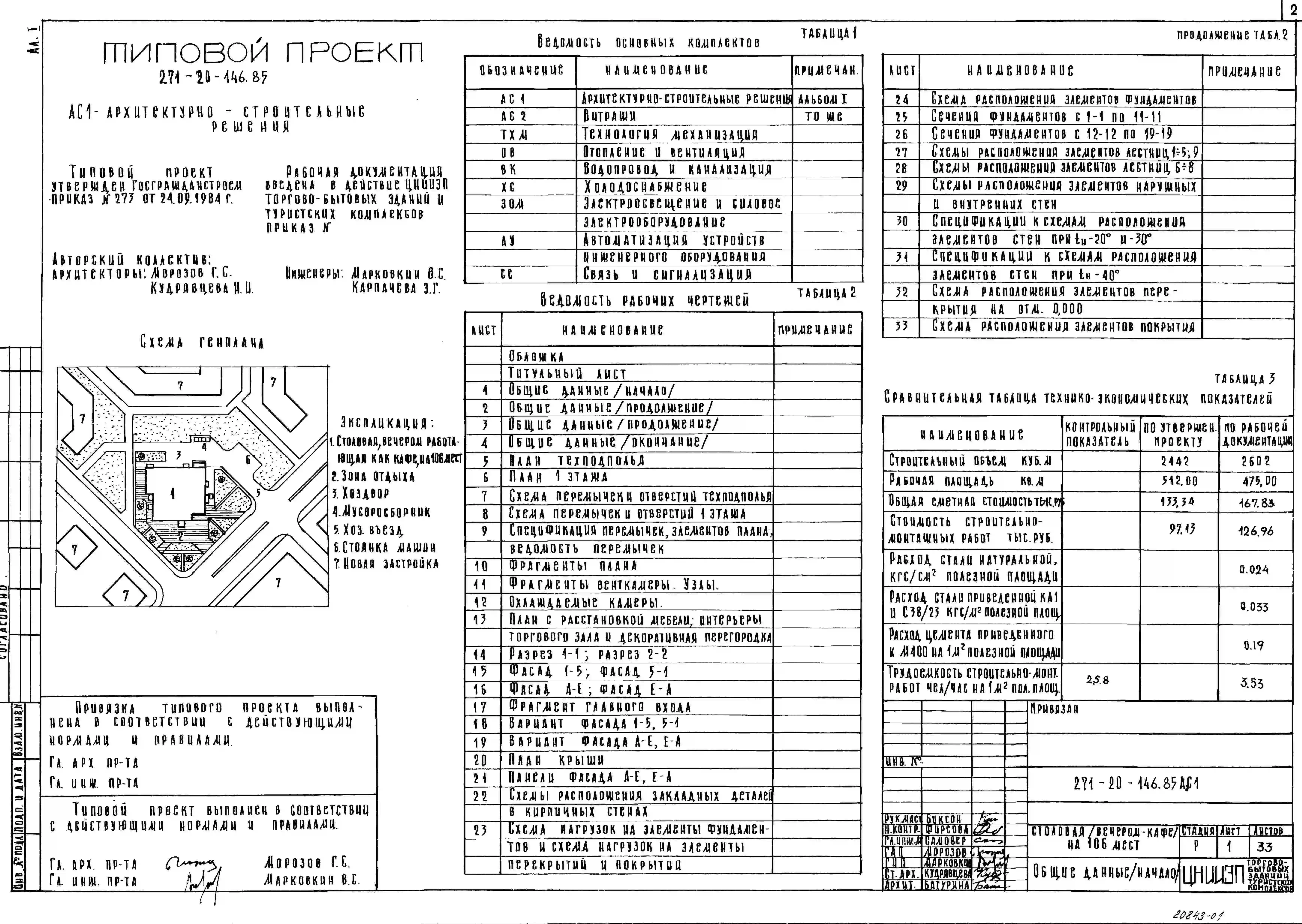

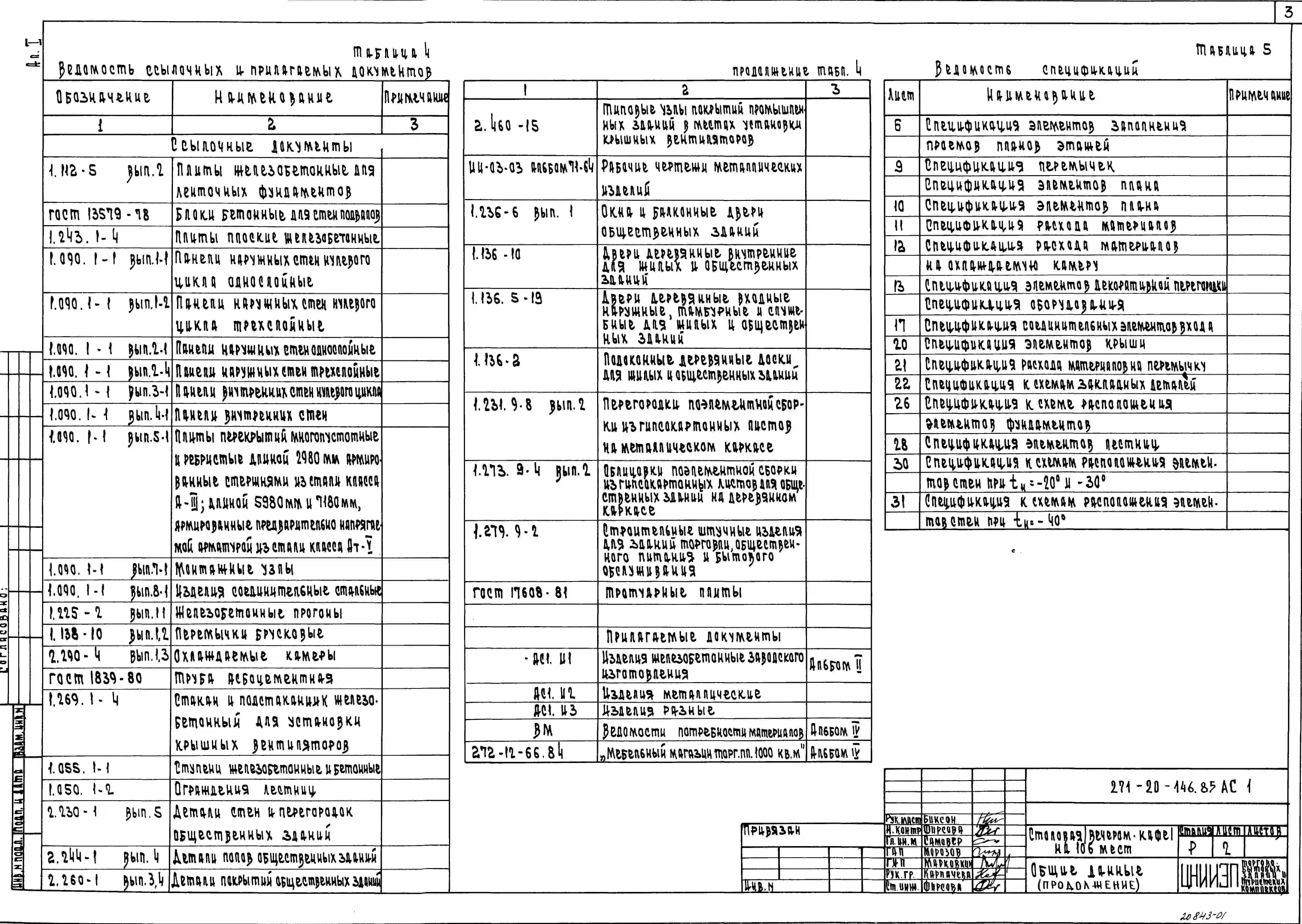

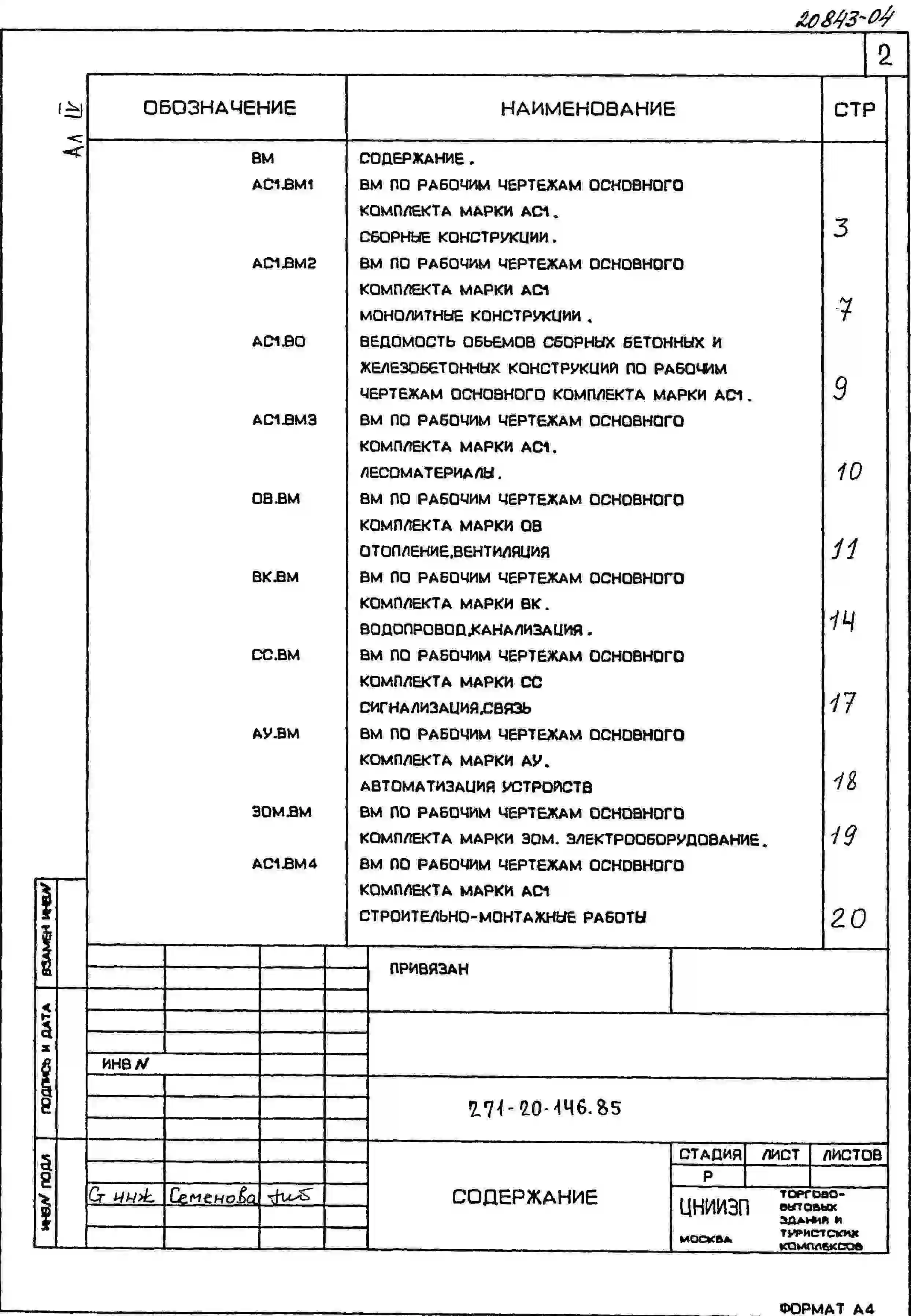

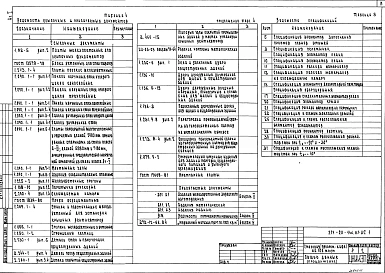

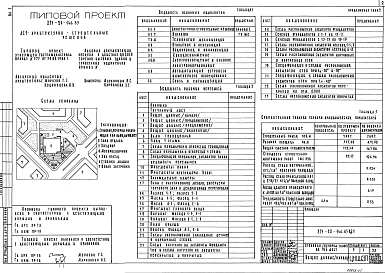

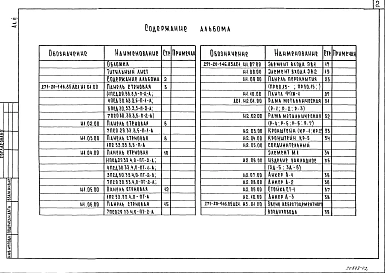

Альбом 1
Архитектурно-строительные решения. Витражи. Технология и механизация. Отопление и вентиляция. Водопровод и канализация. Холодоснабжение. Электроосвещение и силовое электрооборудование. Автоматизация устройств инженерного оборудования. Связь и сигнализация
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Альбом 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 3

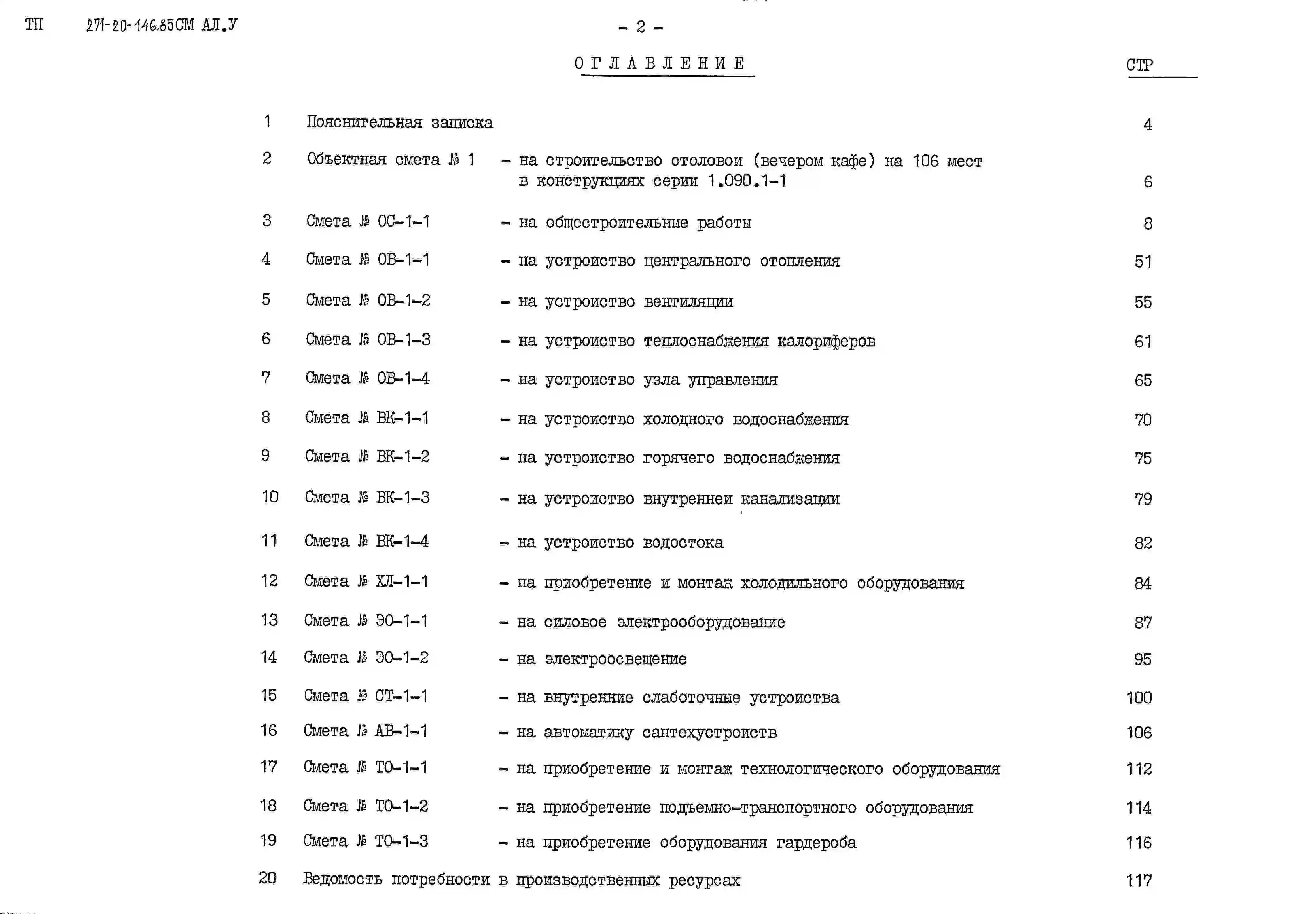

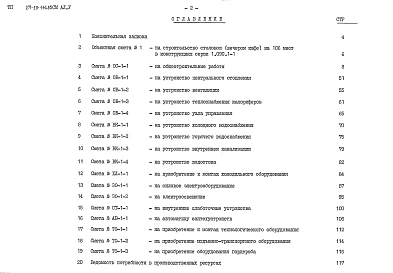

Спецификации оборудования
Новое название альбома:
Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

СТОЛОВАЯ (ВЕЧЕРОМ-КАФЕ) НА 106 МЕСТ (В КОНСТРУКЦИЯХ СЕРИИ 1.090.1-1).

ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ.

Вестибюль – 18,78м2.

Тамбур – 2,16 м2.

Гардероб – 7,01 м2.

Административное помещение – 7,22 м2.

Радиоузел – 3,73 м2.

Мужской гардероб – 6,98 м2.

Женский гардероб – 13,88 м2.

Уборная для посетителей – 5,18 м2.

Уборная для персонала – 5,83 м2.

Коридор – 26,89 м2.

Коридор официантов – 9,00 м2.

Зал на 106 мест – 141,00 м2.

Раздаточная – 33,23 м2.

Буфет – 10,90 м2.

Моечная столовой посуды – 26,90 м2.

Тамбур – 2,66 м2.

Зал отпуска обедов на дом – 17,26 м2.

Холодный цех – 12,15 м2.

Горячий цех – 47,72 м2.

Моечная кухонной посуды – 5,40 м2.

Помещение для резки хлеба – 5,67 м2.

Доготовочный цех – 8,03 м2.

Помещение заведующего производством – 5,70 м2.

Моечная и кладовая тары полуфабрикатов – 9,40 м2.

Тамбур – 2,34 м2.

Кладовая инвентаря и посуды – 6,79 м2.

Тамбур – 2,10 м2.

Кладовая сухих продуктов – 9,27 м2.

Кладовая вино-водочных изделий – 5,40 м2.

Кладовая и моечная тары – 5,70 м2.

Загрузочная – 13,93 м2.

Тамбур загрузочной – 2,54 м2.

Охлаждаемая камера для хранения полуфабрикат. – 5,46 м2.

Охлаждаемая камера фруктов, ягод, напитков, овощей – 6,72 м2.

Охлаждаемая камера молочных продуктов, жиров и гастрономии – 9,45 м2.

Тамбур охлаждаемых камер – 6,79 м2.

Бельевая – 4,81 м2.

Машинное отделение охлаждаемых камер – 6,53 м2.

Электрощитовая – 5,78 м2.

Коридор – 15,90 м2.

Женская душевая – 1,53 м2.

Мужская душевая – 1,53 м2.

Дебаркадер – 16,50 м2.

Венткамера – 103,53 м2.

Помещение тепловой завесы – 17,11 м2.

Тепловой пункт – 30,09 м2.

Техподполье – 419,00 м2.

Помещение уборочного инвентаря – 6,60 м2.

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ.

Фундаменты – сборные железобетонные по серии 1.112-5, выпуск 2, типоразмеров – 3.

Блоки стен подвала – сборные бетонные по ГОСТ 13579-78, типоразмеров – 8.

Перекрытия (и покрытия) – сборные железобетонные плиты по серии 1.090.1-1, выпуск 5-1, типоразмеров – 10, по серии 1.243.1-4, типоразмеров – 3.

Стены – панели стеновые по серии 1.090.1-1, выпуск 1-1, типоразмеров – 7; 1.090.1-1, выпуск 2-1, типоразмеров – 3; 1.090.1-1, выпуск 3-1, типоразмеров – 2; 1.090.1-1, выпуск 4-1, типоразмеров – 4.

Перегородки – поэлементной сборки гипсокартонных листов по серии 1.231.9-8, выпуск 2 и кирпичные.

Крыша – плоская совмещенная с кровлей, с внутренним водостоком.

Кровля – рулонная плоская, из 4-х слоев антисептированного рубероида с защитным слоем из гравия.

Утеплитель – плиты из ячеистого бетона ∂=400кгс/ м3, жесткие минераловатные плиты ∂=300кгс/м3.

Полы – плитка керамическая, мозаичная, бетонная, линолеум.

Окна – из алюминиевых сплавов по серии 1.236.4-8, выпуск 2,3, типоразмеров – 3.

Витражи – из алюминиевых сплавов по серии 1.236.4-7, выпуск 2,3, типоразмеров – 2.

Двери – по серии 1.136-10, типоразмеров – 5; по серии 1.136.5-19, типоразмеров – 3.

Наибольшая масса монтажного элемента – (стеновая панель) – 6,77т.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.

Водопровод хозяйственно-питьевой от городской сети с одним водопроводным вводом ø100мм. Напор на вводе Н=10,6м водяного столба.

Канализация – раздельная, бытовая и производственная с отводом сточных вод самотеков во внешнюю сеть.

Отопление – от городских тепловых сетей с параметрами теплоносителя 150-700С. Предусмотрена утилизация тепла.

Вентиляция – приточно-вытяжная с механическим побуждением и естественная.

Горячее водоснабжение – от внешних сетей.

Электроснабжение – от подстанции по двум взаиморезервируемым кабельным линиям, напряжение 380/220В.

Устройства связи – радиофикация, телефонизация, электрочасофикация.
