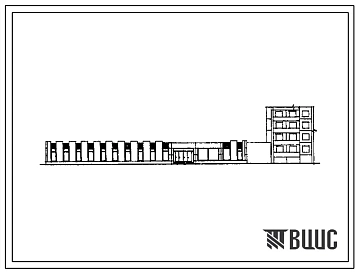

Типовой проект 272-18-6 Унифицированный встроенно-пристроенный к жилым домам магазин (блок VIA) торговой площадью 1000 м2 «Товары для детей», «Товары для женщин», «Товары для мужчин», «Товары для молодежи», «Культтовары». Здание одноэтажное. Каркас сборный желез

Общие данные

Номер проекта

272-18-6

Наименование проекта

Унифицированный встроенно-пристроенный к жилым домам магазин (блок VIA) торговой площадью 1000 м2 «Товары для детей», «Товары для женщин», «Товары для мужчин», «Товары для молодежи», «Культтовары». Здание одноэтажное. Каркас сборный желез

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

  • ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.
Продажа паспорта проекта -360 рублей /паспорт
Продажа чертежей по листам - от 250 рублей/лист
Продажа чертежей по Альбомам - от 3000 рублей/альбом
Состав проекта
Номер альбома
Наименование
Состав альбома

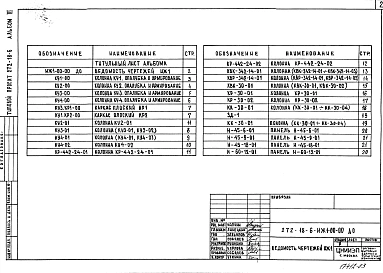

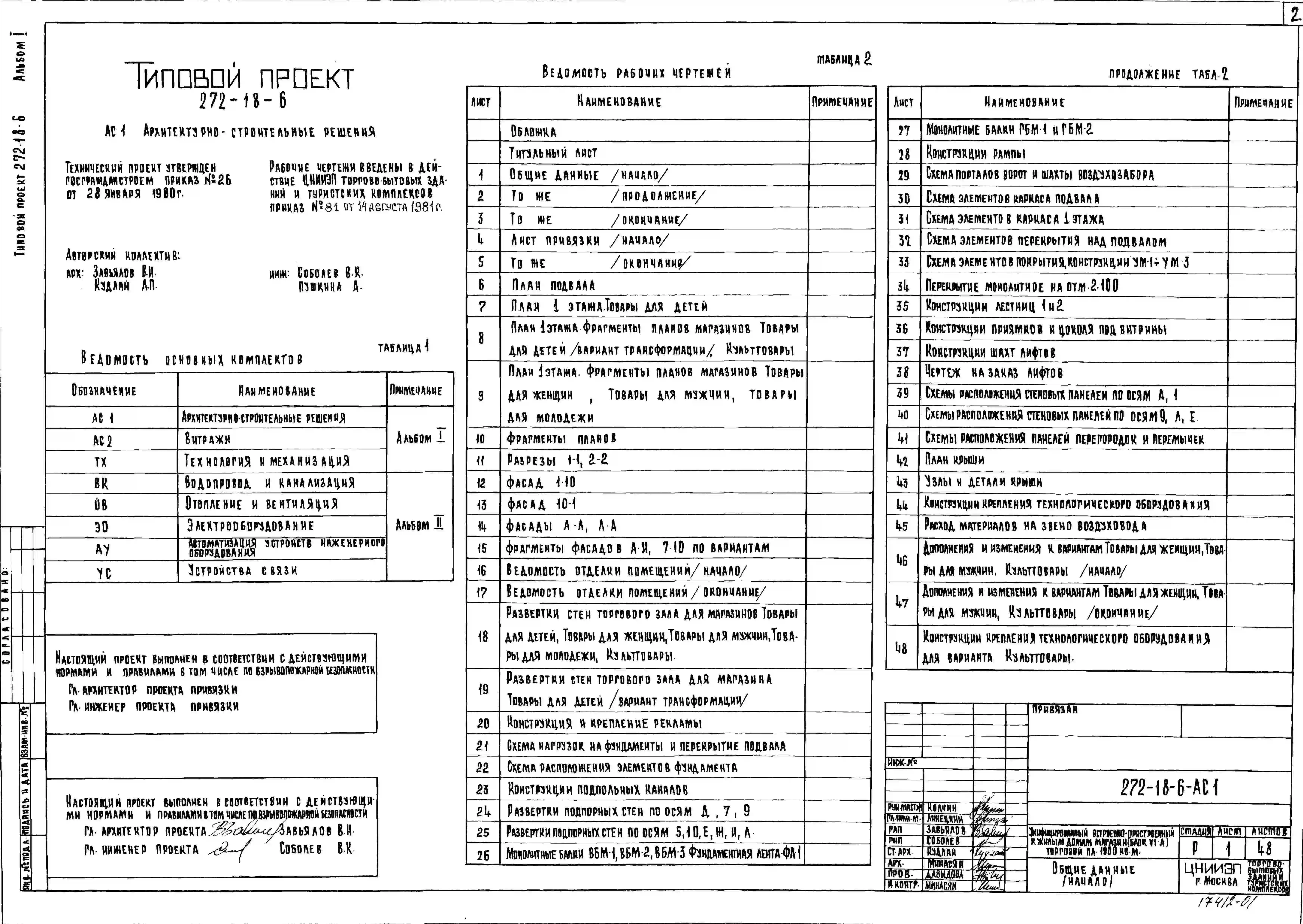

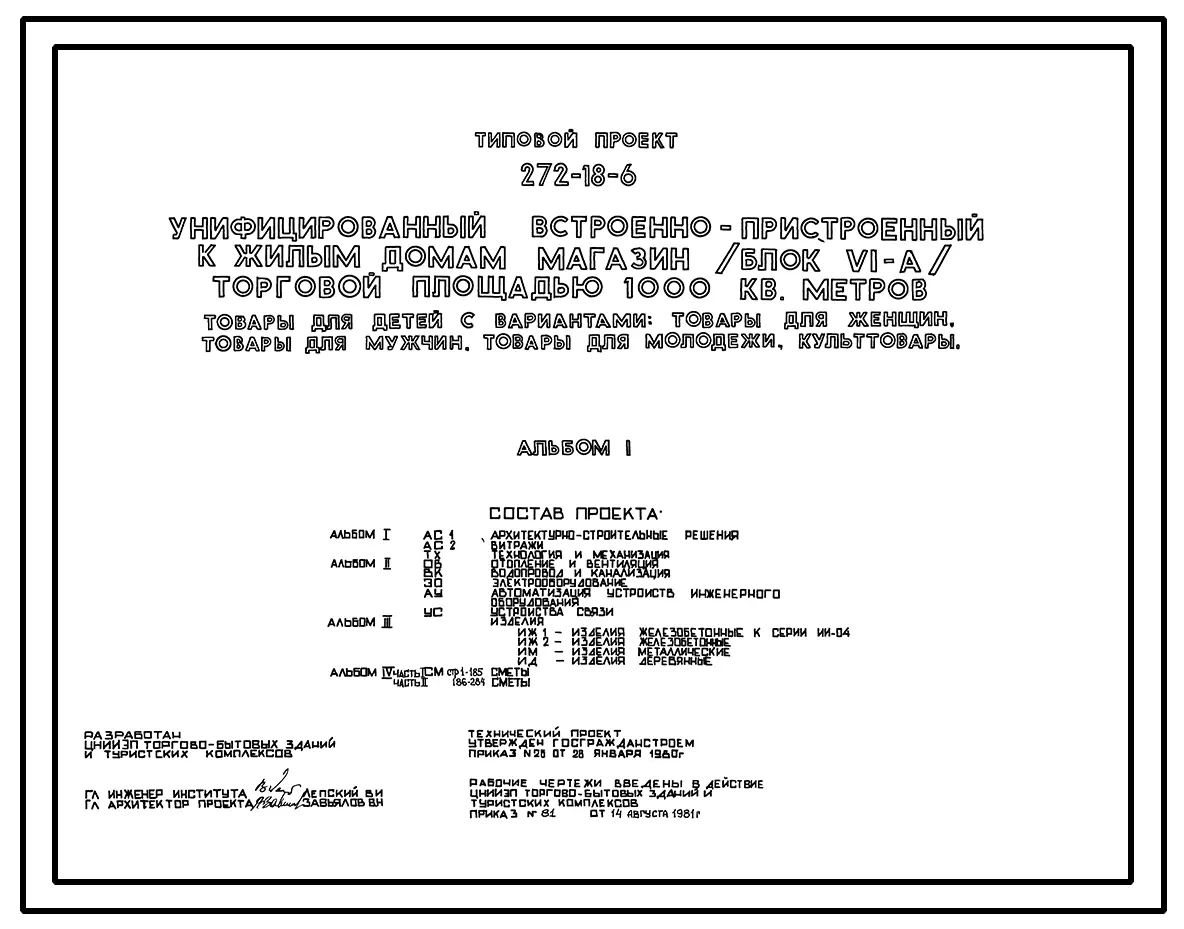

Альбом 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

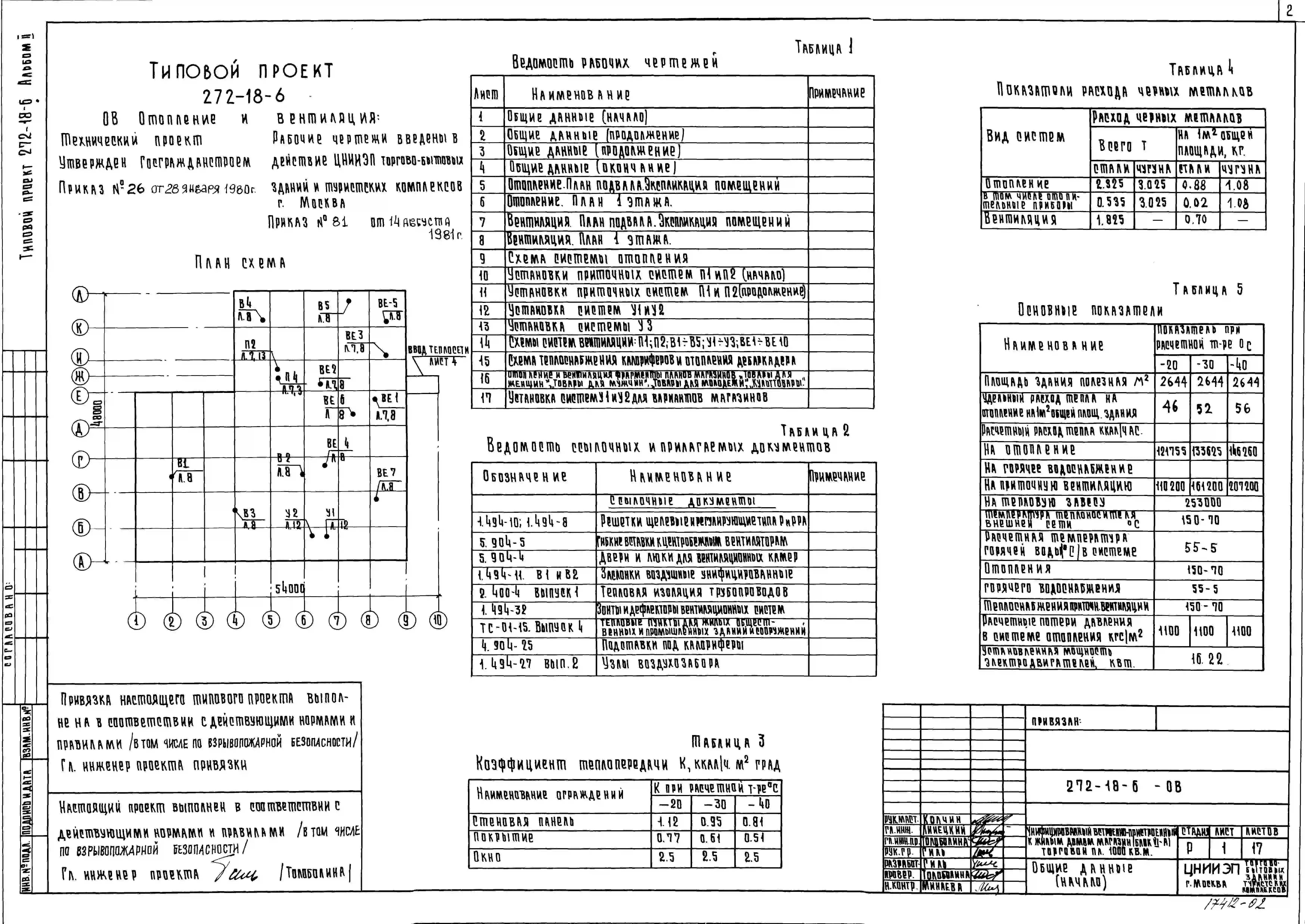

Альбом 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 4

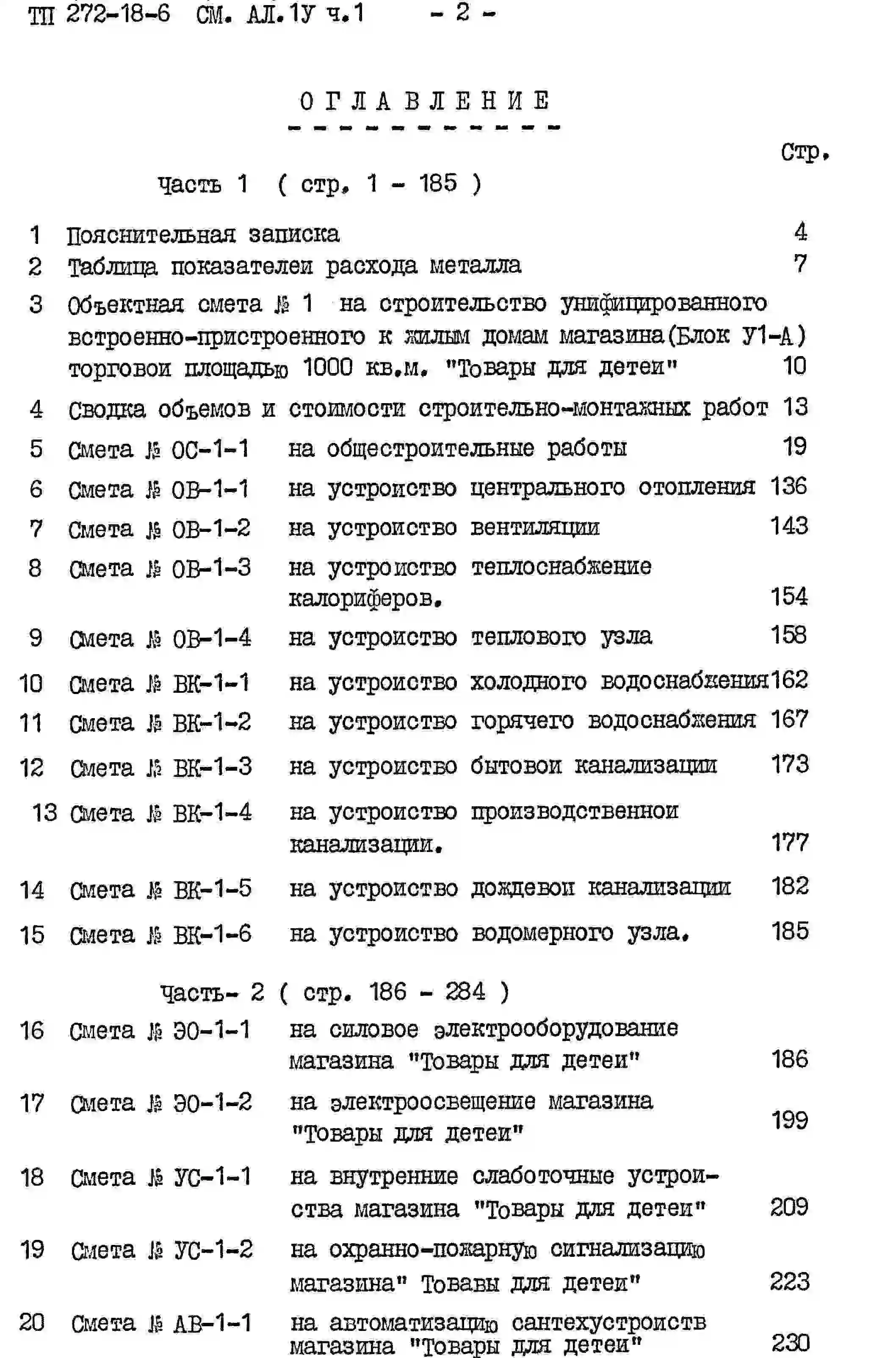

Сметы. Часть 2
Новое название альбома:
Альбом 4
Сметы. Часть 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ.
Подвал.
Венткамера – 48,6м2.
Кладовая игрушек, канцтоваров, спорттоваров – 136,1 м2.
радиоузел – 9,2 м2.
Разгрузочная – 13,7 м2.
Хранение тележек – в коридоре.
Электрощитовая – 12,9 м2.
машинное отделение лифта – 17,8 м2.
Тепловой пункт – 49,4 м2.
Коридоры – 70,8 м2.
1 этаж.
торговый зал – 1007,8 м2.
Тамбур главного входа – 36,7 м2.
Венткамера – 37,9 м2.
Помещение для прессовки бумажных отходов – 22,3 м2.
Разгрузочный двор на 2 машины – 124,3 м2.
разгрузочная платформа на 2 маш. – 99,9 м2.
Камера для мусора – 6,0 м2.
кладовая хранения тары – 32,6 м2.
мастерская ремонта оборудования – 13,7 м2.
рекламно-декорационная мастерская – 13,1 м2.
кладовая уборочного инвентаря – 12,8 м2.
кладовая упаковочного материала – 12,5 м2.
коридоры – 88,1 м2.
кабинет директора, секретарь – 18,1 м2.
гардероб верхней одежды, комнаты переодевания – 33,3 м2.
уборные и душевые – 23,2 м2.
контора – 24,5 м2.
главная касса – 8,3 м2.
комнаты персонала - 31,7м2.
вестибюль для персонала – 5,0 м2.
тамбур служебного входа – 2,2 м2.
кафетерий на 12 мест – 45,3 м2.
подсобное помещение кафетерия – 15,9 м2.
комната персонала кафетерия – 3,0 м2.
уборная персонала кафетерия – 2,2 м2.
тамбур служебного входа кафетерия – 2,4 м2.
гладильная – 32,2 м2.
кладовая готового платья, трикотажа, спорттоваров, обуви, товаров для юного техника, колясок – 335,3 м2.
мастерская подгонки готового платья – 14,7 м2.
СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ.
Фундаменты – сборные железобетонные по серии ИИ-04-1, выпуск 6, типоразмеров – 2, по серии ИИ-04-1, выпуск 7, типоразмеров – 3.
Колонны – сборные железобетонные по серии 1.220-1, выпуск 1, типоразмеров – 4, по серии ИИ-04-2, выпуск 5, типоразмеров – 5, ИИ-04-2, выпуск 14, типоразмеров – 1, ИИ-04-2, выпуск 13, типоразмеров – 1, ИИ-04-2, выпуск 9, типоразмеров – 2.
Ригели – сборные железобетонные по серии ИИ-04-3, выпуск 3, типоразмеров – 3, ИИ-04-3, выпуск 4, типоразмеров – 2, 1.220-1, выпуск 2, типоразмеров – 2.
Перекрытия (и покрытия) – сборные железобетонные плиты по серии 1.220-1, выпуск 3, типоразмеров – 1, ИИ-04-4, выпуск 19, типоразмеров – 4.
Стены – панели сборные железобетонные по серии ИИ-04-5, выпуск 6, типоразмеров – 14.
Перемычки – сборные железобетонные по серии 1.138-10, выпуск 1, типоразмеров – 5.
Перегородки – сборные гипсобетонные по серии 1.231-1, выпуск 1, типоразмеров – 16, 1.231-1, выпуск 2, типоразмеров – 3.
лестницы – сборные железобетонные. Лестничные марши и площадки по серии ИИ-04-7, выпуск 1, типоразмеров – 2, ступени по серии 1.155-1, выпуск 1, типоразмеров – 2.
Ограждения – металлические по серии ИИ-04-8, выпуск 4, типоразмеров – 3.
Крыша - плоская совмещенная с кровлей, с внутренним водостоком, утеплитель – плиты из ячеистого бетона ¥=400кгс/см2.
Кровля – рулонная плоская, из 4-х слоев антисептического рубероида с защитным слоем из гравия.
Полы – литые мозаичные, керамическая плитка, линолеум, бетонные, детали по серии 2.244-1, выпуск 4.
Окна – по серии 1.136-3, выпуск 1, типоразмеров – 4, по серии 1.236-6, выпуск 1, типоразмеров – 1.
Витражи – из алюминиевых сплавов по серии 1.236.4-7, выпуск 2, типоразмеров – 2, по серии 1.236.4-7, выпуск 3, типоразмеров – 2, по серии 1.236.4-7, выпуск 4, типоразмеров – 35, по серии 1.236.4-8, выпуск 2, типоразмеров – 7. Завод-изготовителя – воронежский завод САК.
Двери – по серии 1.136-11, часть 1, типоразмеров – 1, по серии 1.136-3, выпуск 1, типоразмеров – 6, по серии 1.236-5, выпуск 3, типоразмеров – 2.
Ворота – распашные, шифр 41-74, выпуск 1, типоразмеров – 1.
Наибольшая масса монтажного элемента (плита покрытия) – 9,6т.
ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.
Водопровод - хозяйственно-питьевой от городской сети. Напор на вводе Н=14 м, водяного столба; при пожарном водоснабжении Н=20м, водяного столба.
Канализация - хозяйственная в городскую сеть. Ливнестоки - в городскую сеть.
Отопление - водяное, центральное от городской сети. Параметры теплоносителя Т=1500-700С.
Вентиляция - приточно-вытяжная с механи­ческим побуждением и естественно-вытяжная.
Электроснабжение - от городской сети напряжением 380/220В.
Устройства связи - радиофикация, теле­фонизация, электрочасофикация, звукоуси­ление, пожарная и охранная сигнализация.
Механизация – штабелёры.
ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ.
Расчетный показатель – 1 кв.метр торговой площади. В проекте разработан вариант: «Товары для женщин», «товары для мужчин», «товары для молодежи», «культтовары».
