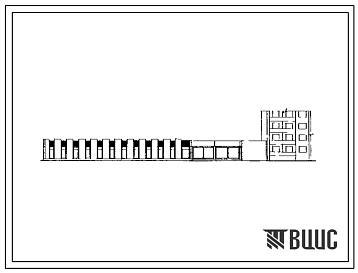

Типовой проект 272-18-5 Унифицированный встроенно-пристроенный к жилым домам магазин (блок VIБ) торговой площадью 1000 м2 «Товары для дома» с вариантом «Спорт и туризм ». Здание одноэтажное. Каркас сборный железобетонный серии ИИ-04. Стены из легкобетонных пане

Общие данные

Номер проекта

272-18-5

Наименование проекта

Унифицированный встроенно-пристроенный к жилым домам магазин (блок VIБ) торговой площадью 1000 м2 «Товары для дома» с вариантом «Спорт и туризм ». Здание одноэтажное. Каркас сборный железобетонный серии ИИ-04. Стены из легкобетонных пане

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

  • ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.
Продажа паспорта проекта -360 рублей /паспорт
Продажа чертежей по листам - от 250 рублей/лист
Продажа чертежей по Альбомам - от 3000 рублей/альбом
Состав проекта
Номер альбома
Наименование
Состав альбома

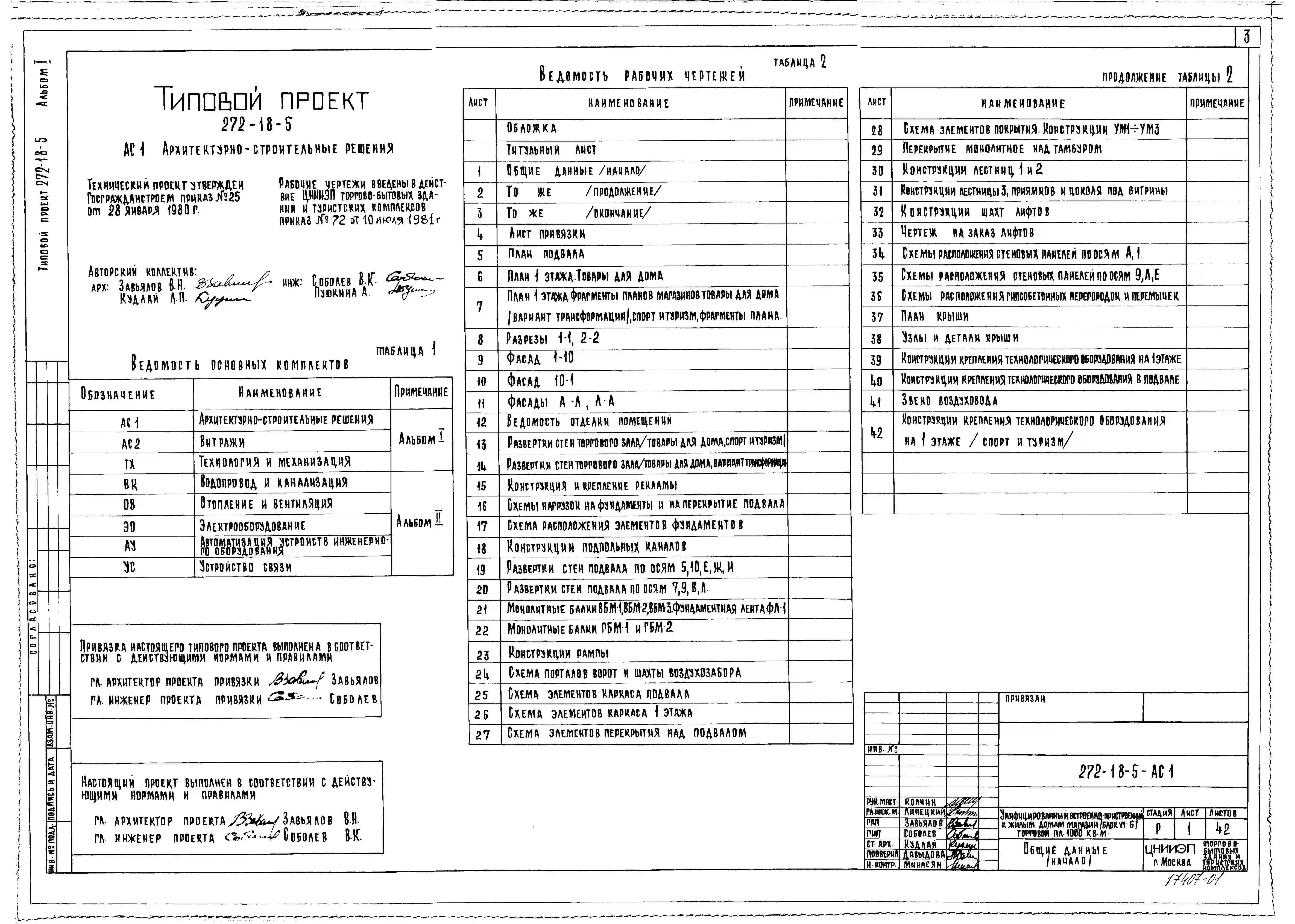

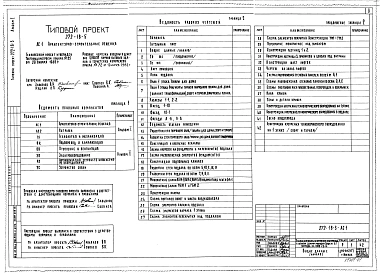

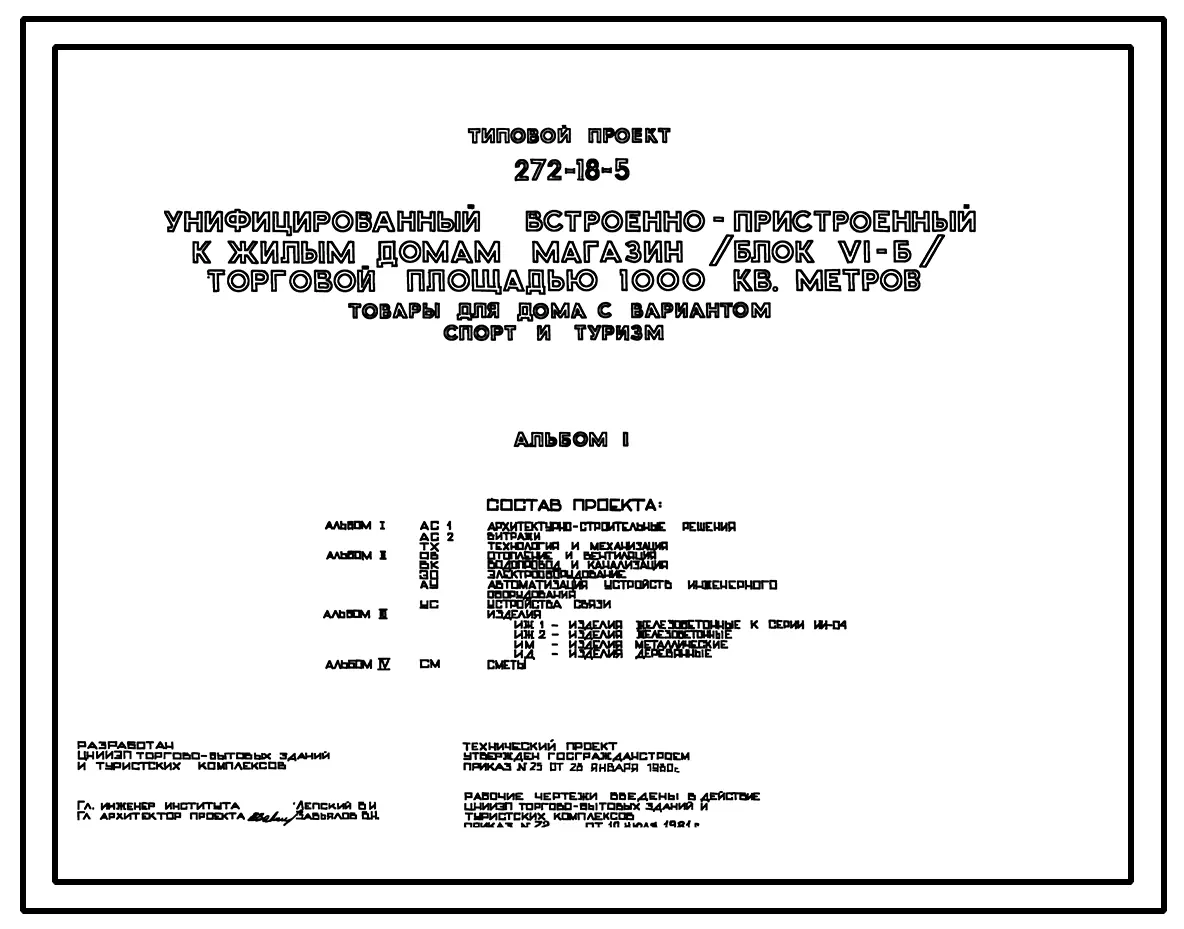

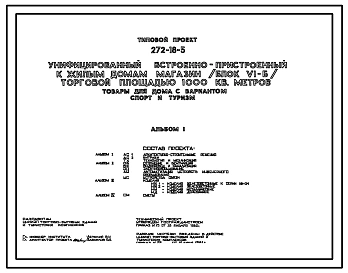

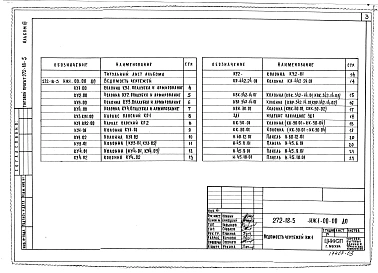

Альбом 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 4

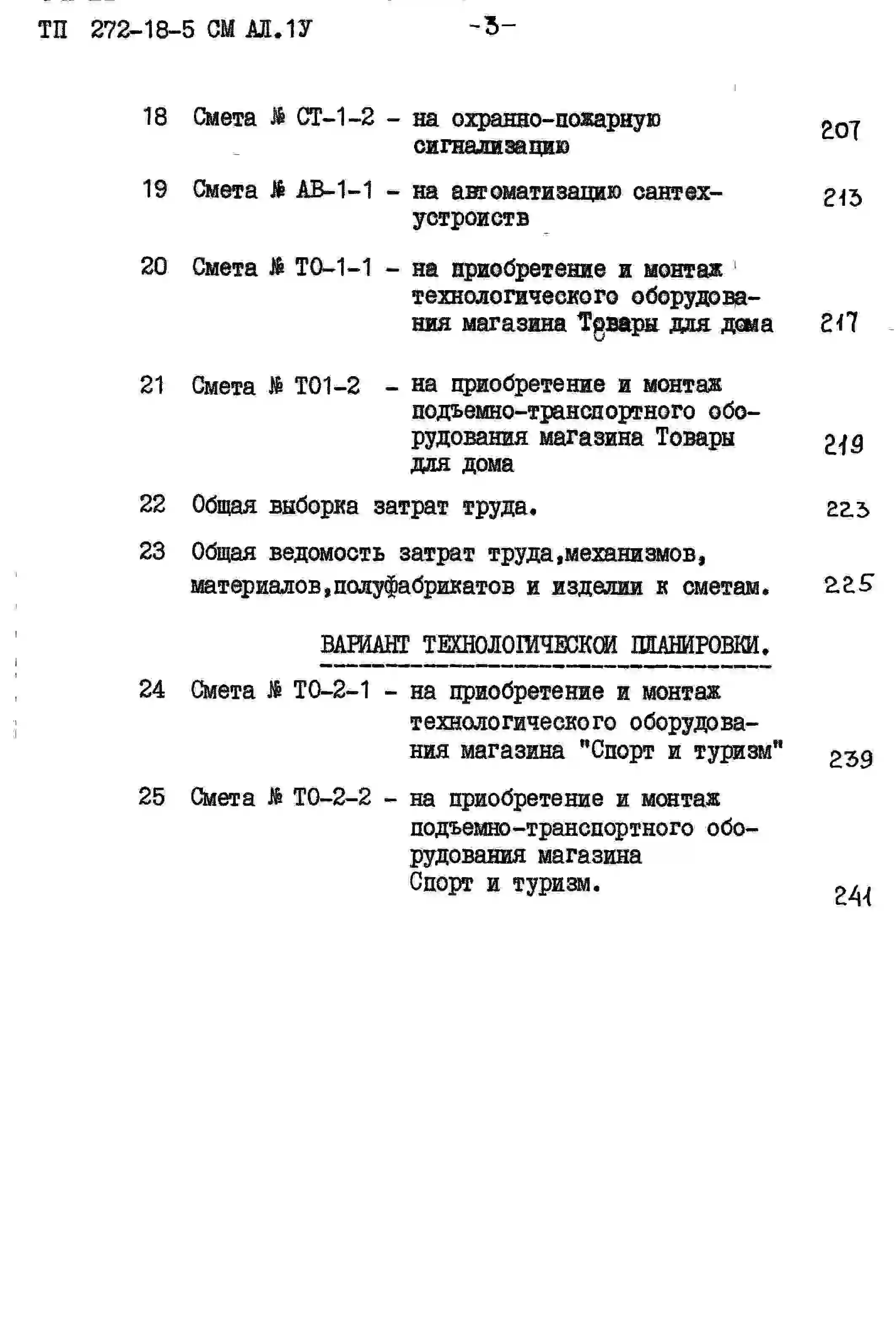

Сметы
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ.
Подвал.
Венткамера – 48,6м2.
Кладовая посудохозяйственных товаров – 412,9 м2.
Радиоузел – 9,2 м2.
Разгрузочная – 13,7 м2.
Тепловой узел – 49,4 м2.
Электрощитовая – 12,9 м2.
Машинное отделение лифта – 17,8 м2.
Коридоры – 65,2 м2.
1 этаж.
Торговый зал – 1000,0 м2.
Тамбур главного входа – 36,7 м2.
Венткамера – 50,4 м2.
Помещение для прессовки бумажных отходов – 33,0 м2.
разгрузочный двор на 2 машины – 124,3 м2.
Разгрузочная платформа на 2 машины – 99,9 м2.
камера для мусора - 6,0 м2.
кладовая хранения тары – 32,6 м2.
Мастерская ремонта оборудования – 13,7 м2.
Рекламно-декорационная мастерская – 13,1 м2.
Кладовая уборочного инвентаря – 12,8 м2.
Кладовая упаковочного материала – 12,5 м2.
Мастерская электротоваров – 60,9 м2.
Коридоры – 88,1 м2.
Кабинет директора, секретарь – 18,1 м2.
Гардероб верхней одежды, комнаты переодевания – 33,3 м2.
Контора – 24,5 м2.
Главная касса – 8,3 м2.
Уборные и душевые – 23,2 м2.
Комната персонала – 31,7 м2.
Вестибюль для персонала – 5,0 м2.
Тамбур служебного входа – 2,2 м2.
Кладовая электротоваров, электро-бытовых машин, хозтоваров – 259,8 м2.
СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ.
Фундаменты - сборные железобетонные по серии ИИ-04-1. выпуск 6, типоразмеров -2, по серии ИИ-04-1, выпуск 7, типоразме­ров – 3.
Колонны - сборные железобетонные по серии 1.220-1, выпуск 1, типоразмеров - 4, по серии ИИ-04-2, выпуск 5, типоразмеров - 5, ИИ-04-2, выпуск 14, типоразмеров - 1, ИИ-04-2, выпуск 13, типоразмеров - 1, ИИ-04-2, выпуск 9, типоразмеров – 2.
Ригели - сборные железобетонные по серии ИИ-04-3, выпуск 3, типоразмеров - 3, ИИ-04-3, выпуск 4, типоразмеров - 2, 1.220-1, выпуск 2, типоразмеров – 2.
Перекрытия (и покрытия) - сборные железо­бетонные плита по серии 1.220-1, выпуск 3, типоразмеров - 1. ИИ-04-4, выпуск 19, типоразмеров – 4.
Стены - панели сборные железобетонные по серии ИИ-04-6, выпуск 6, типоразмеров – 14.
Перемычки - сборные железобетонные по серии 1.138-10, выпуск 1, типоразмеров -5.
Перегородки - сборные гипсобетонные по серии 1.231-1, выпуск 1, типоразмеров - - 16, 1.231-1, выпуск 2, типоразмеров – 3.
Лестницы - сборные железобетонные. Лестничные марши и площадки по серии ИИ-04-7, выпуск 1, типоразмеров - 2, ступени по серии 1-155—1, выпуск 1, типо­размеров – 2.
Ограждения - металлические по серии ИИ-04-8, выпуск 4, типоразмеров – 3.
Крыша - плоская совмещенная с кровлей, с внутренним водостоком, утеплитель - плиты из ячеистого бетона ∂=400 кгс/см2.
Кровля - рулонная плоская, из 4-х слоев антисептического рубероида с защитным слоем из гравия.
Полы - литые мозаичные, керамическая плитка, линолеум, бетонные, детали по серии 2.244-1, выпуск 4.
Окна - по серии 1.136-3, выпуск 1, типо­размеров - 4, по серии 1.236-6, выпуск 1, типоразмеров – 1.
Витражи - из алюминиевых сплавов по серии 1.236-4-7,8, типоразмеров - 44. Завод-изготовитель - Воронежский завод СДК.
Двери - по серии 1.135-1, альбом 1, типо­размеров - 2, по серии 1.136-3, выпуск 1. типоразмеров - 7, по серии 1.236-5, вып.3, типоразмеров – 1.
Ворота - распашные, шифр 41-74, вып.1, типоразмеров – 1.
Наибольшая масса монтажного элемента - (плита покрытия) - 9,6 т.
ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.
Водопровод - хозяйственно-питьевой от городской сети. Напор на вводе Н=14 м.вод.ст.; при пожарном водоснабжении Н=20м.вод.ст.
Канализация - хозяйственная в городскую сеть. Ливнестоки - в городскую сеть.
Отопление - водяное, центральное от городской сети. Параметры теплоносителя Т=1500-700С.

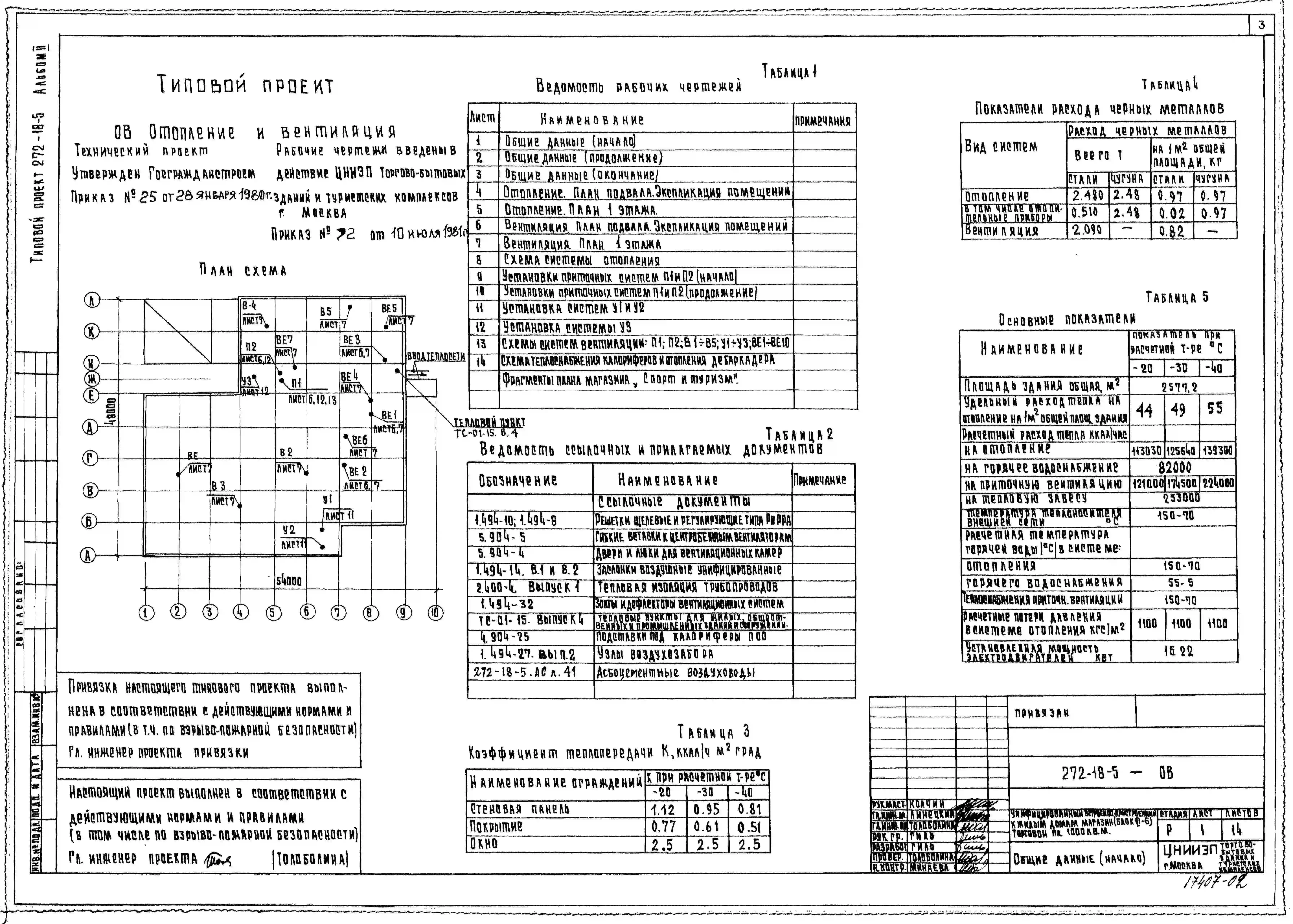

Вентиляция - приточно-вытяжная с механи­ческим побуждением и естественно-вытяжная.
Электроснабжение - от городской сети напряжением 380/220В.
Устройства связи - радиофикация, теле­фонизация, электрочасофикация, звукоуси­ление, пожарная и охранная сигнализация.
Механизация – штабелёры.
ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ.
Расчетный показатель – 1 кв.метр торговой площади. В проекте разработан вариант: «Спорт и туризм».
