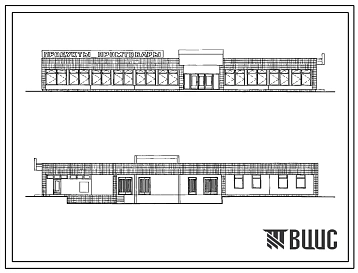

Типовой проект 272-13-116.86 Магазин продовольственных и непродовольственных товаров торговой площадью 650 м3. Здание одноэтажное. Каркас по серии 1.020-1/83. Стены из легкобетонных панелей по серии 1.030.1-1. Объем 5823 м3

Общие данные

Номер проекта

272-13-116.86

Наименование проекта

Магазин продовольственных и непродовольственных товаров торговой площадью 650 м3. Здание одноэтажное. Каркас по серии 1.020-1/83. Стены из легкобетонных панелей по серии 1.030.1-1. Объем 5823 м3

История изменений

272-13-116.86
является заменой

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

  • ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.
Продажа паспорта проекта -360 рублей /паспорт
Продажа чертежей по листам - от 250 рублей/лист
Продажа чертежей по Альбомам - от 3000 рублей/альбом

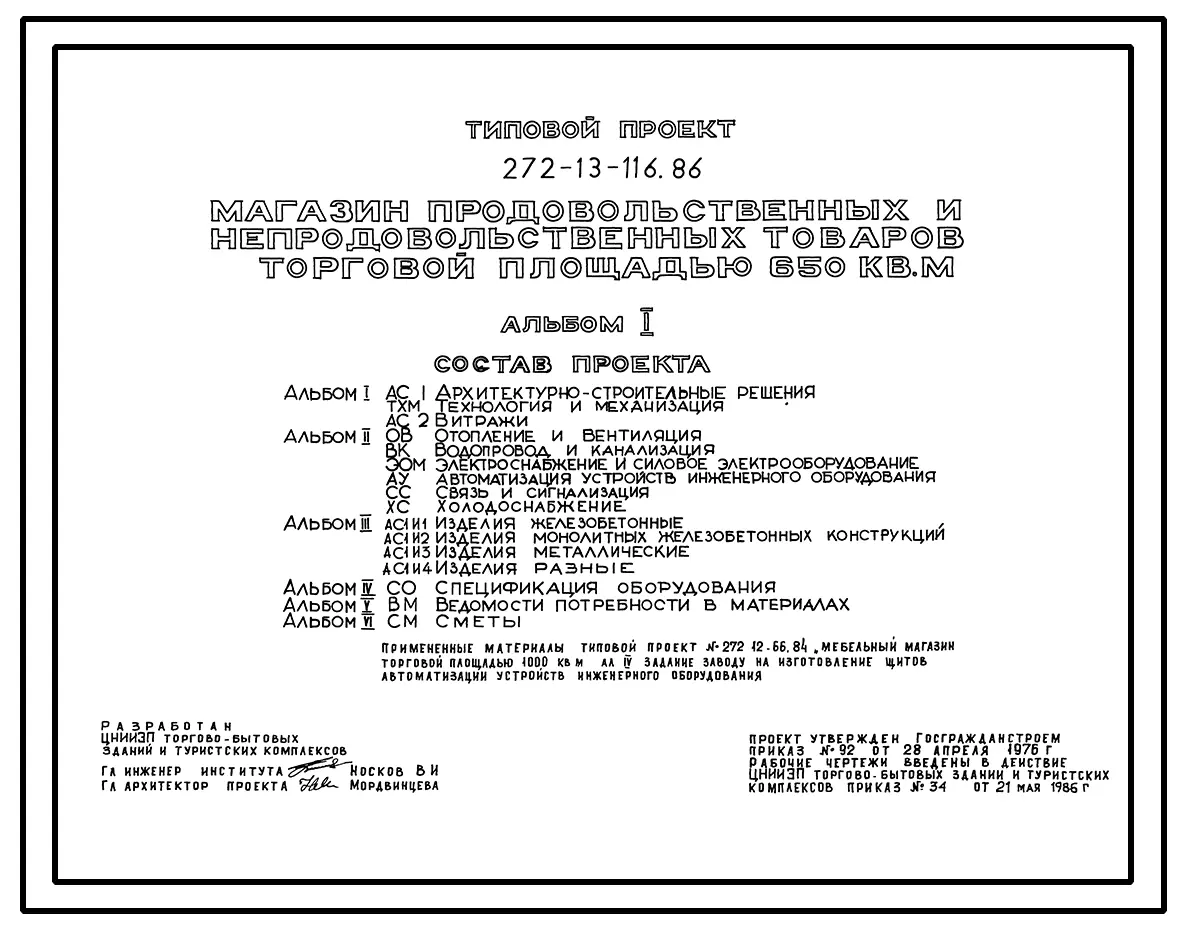

Состав проекта
Номер альбома
Наименование
Состав альбома

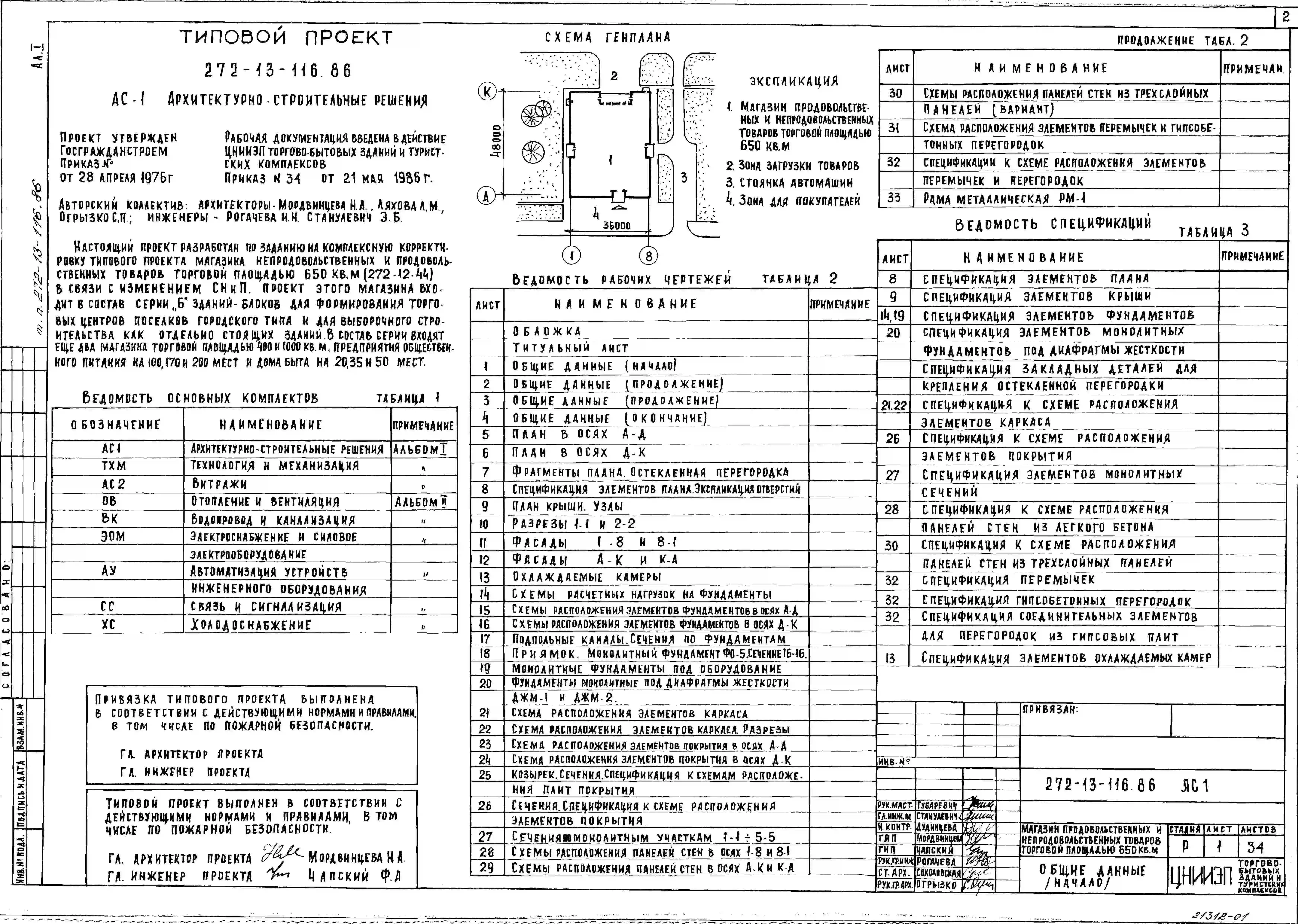

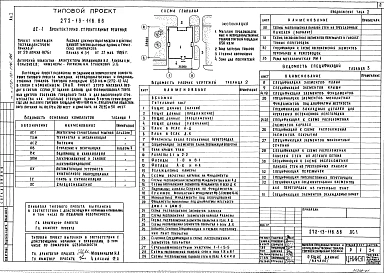

Альбом 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

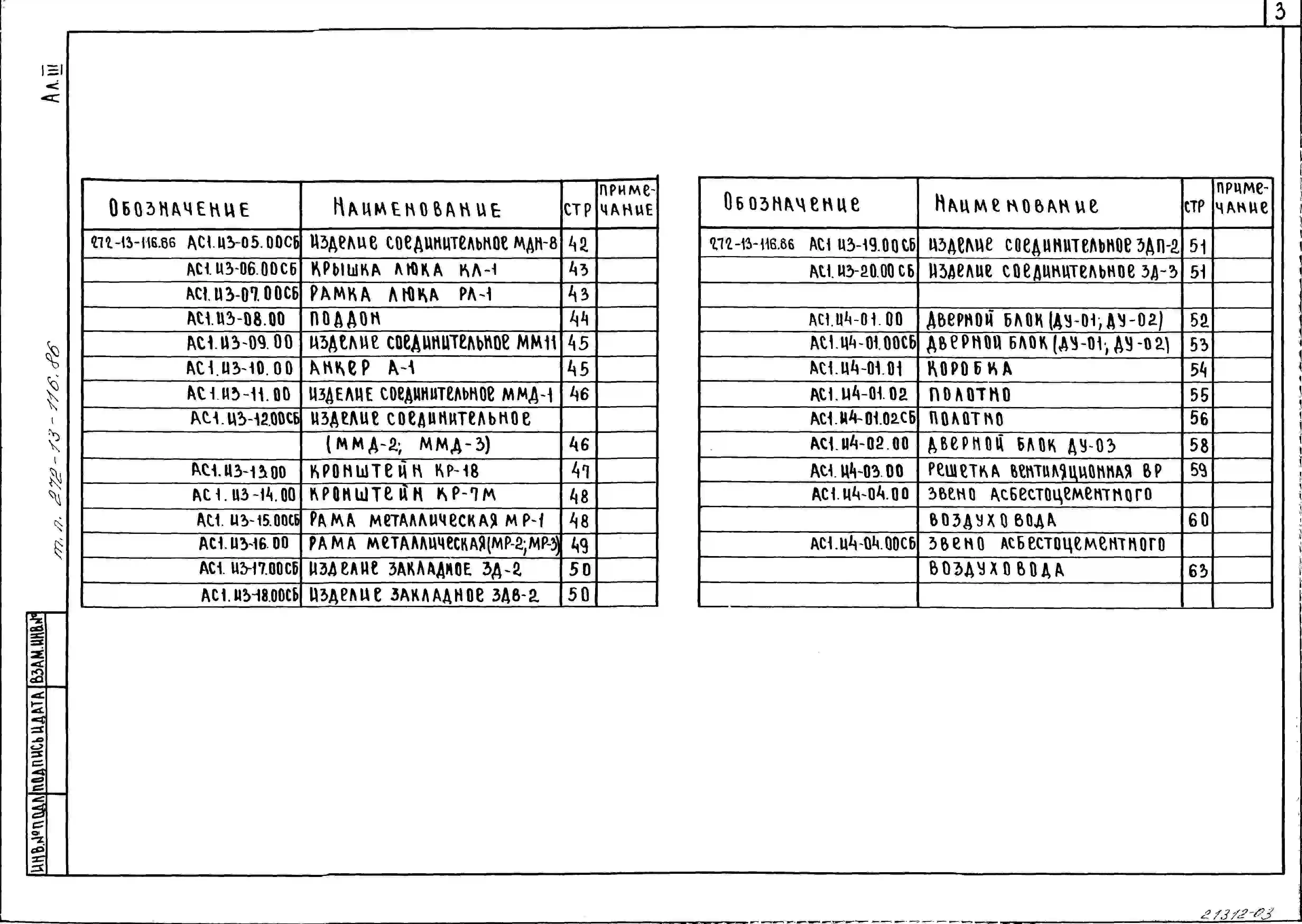

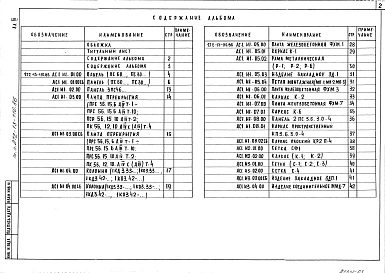

Альбом 3
Изделия железобетонные. Изделия монолитных железобетонные конструкций. Изделия металлические. Изделия разные
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

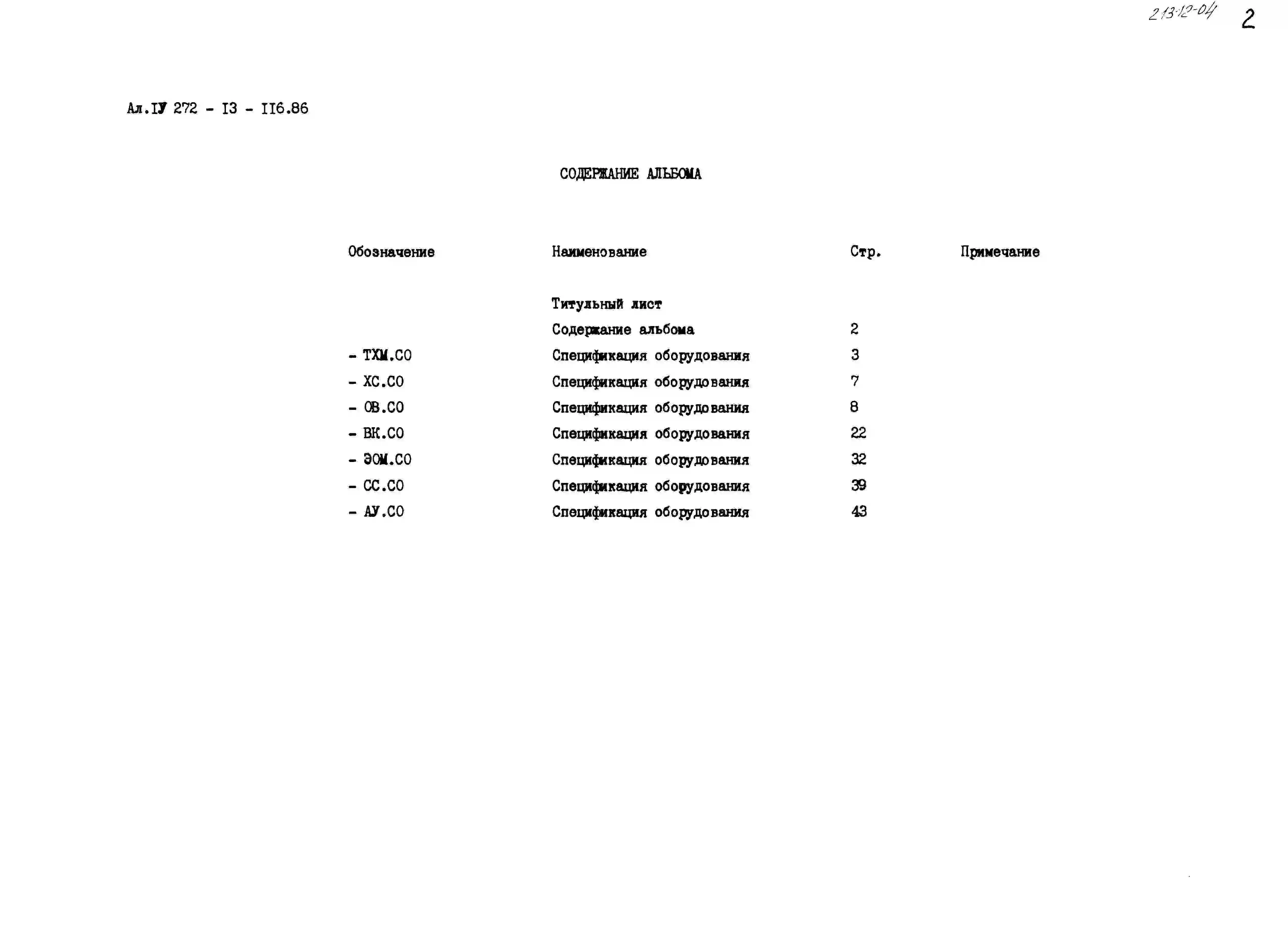

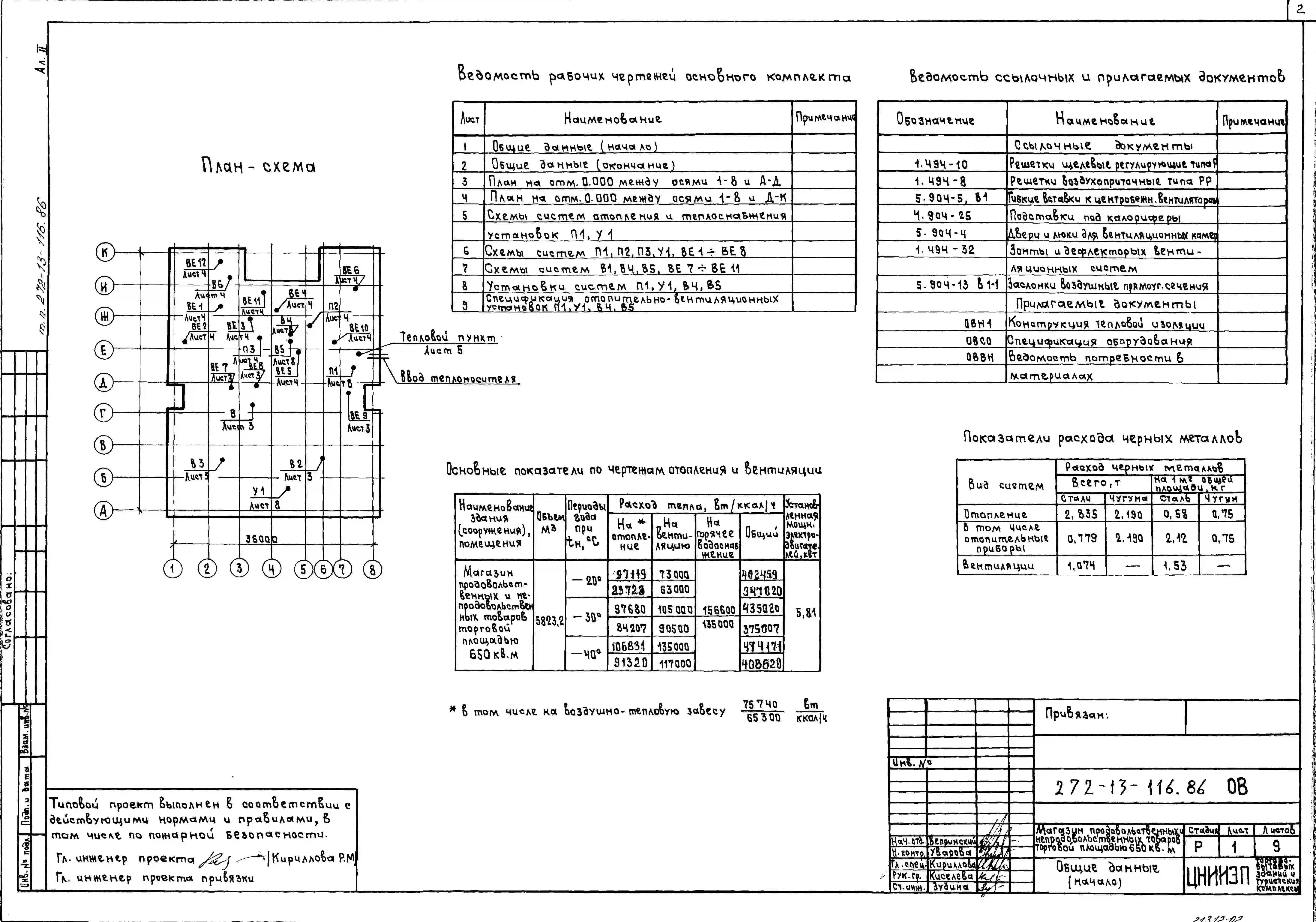

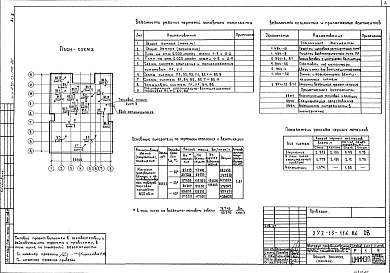

Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 6

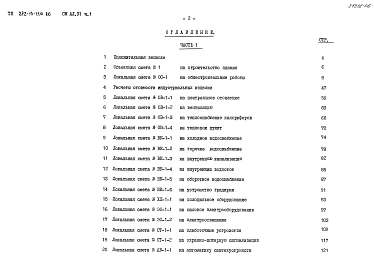

Сметы Часть 2
Новое название альбома:

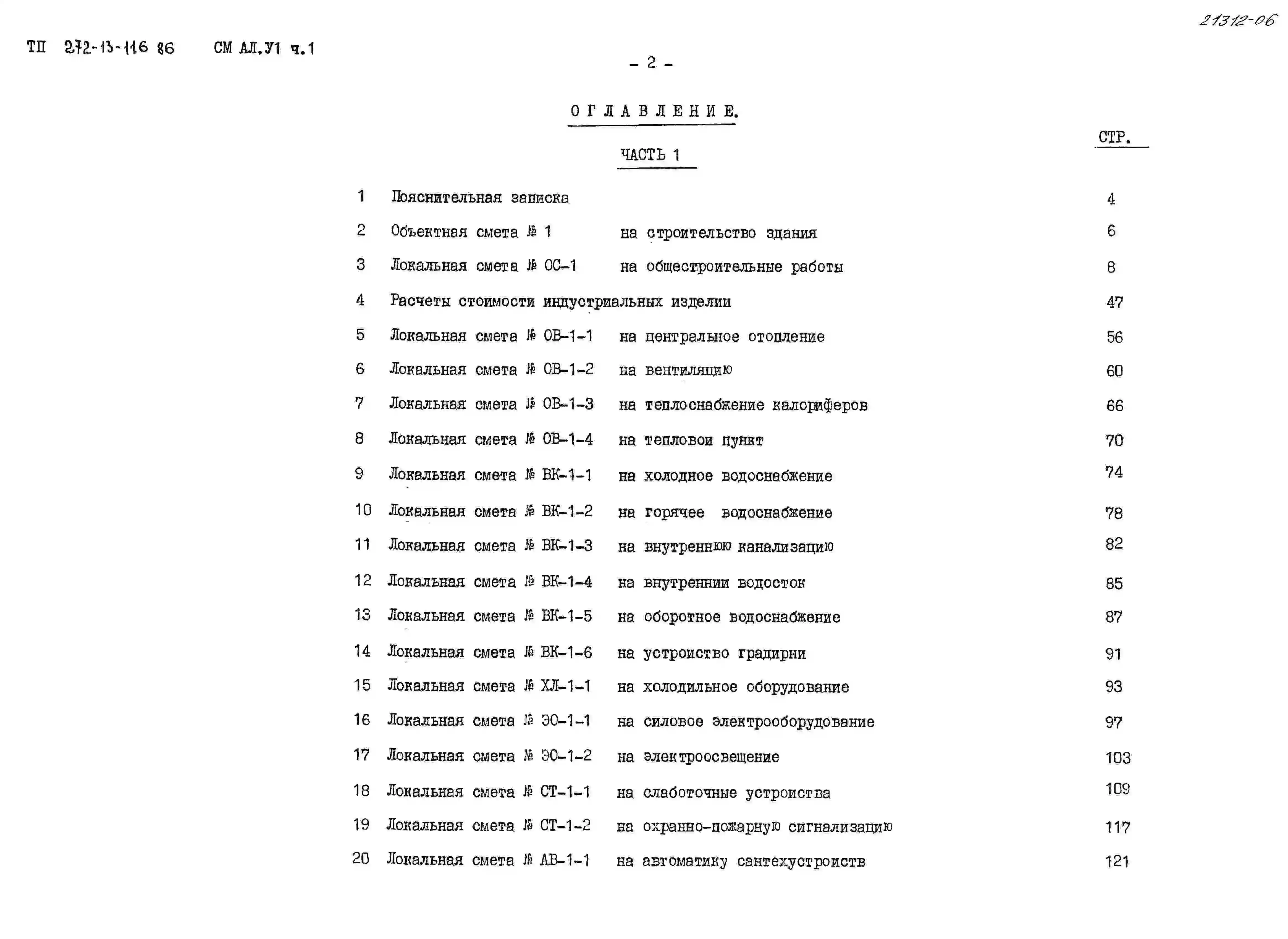

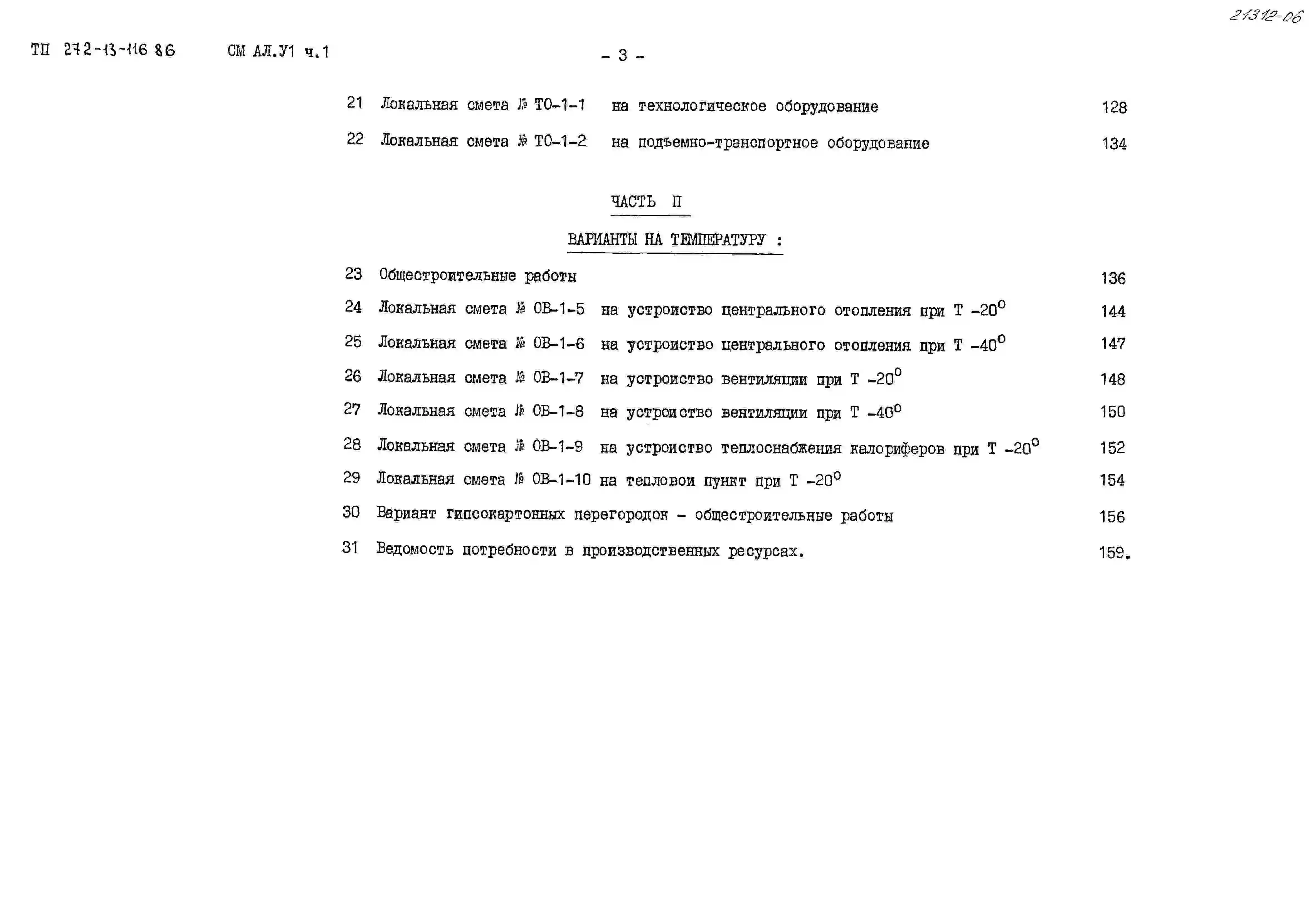

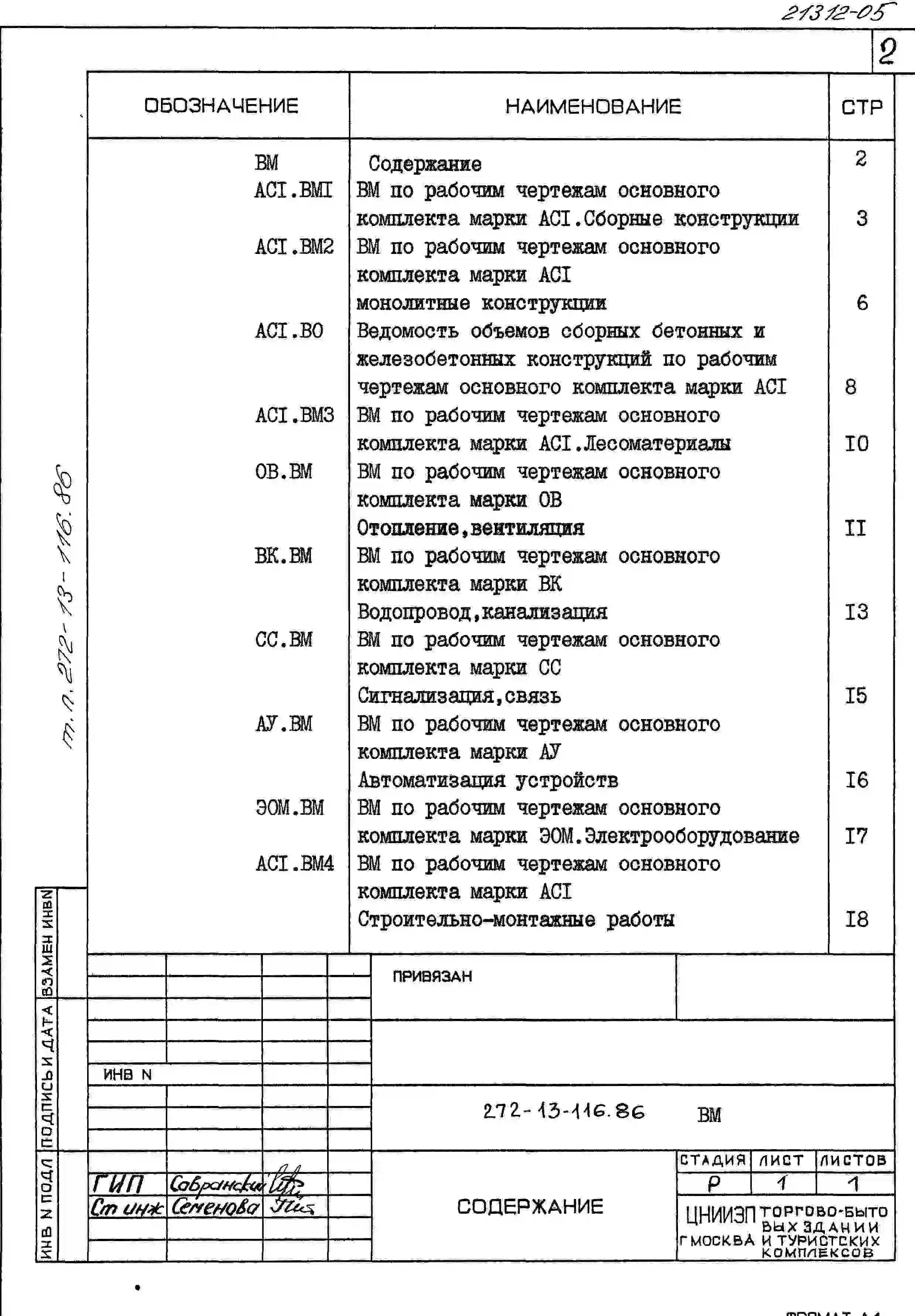

Альбом 6
Сметы Часть 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

МАГАЗИН ПРОДОВОЛЬСТВЕННЫХ И НЕПРОДОВОЛЬСТВЕННЫХ ТОВАРОВ ТОРГОВОЙ ПЛОЩАДЬЮ 650 КВ.М (В КОНСТРУКЦИЯХ 1.020-1/83).

ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ.

Торговый зал – 650,00м2.

Кладовая непродовольственных товаров – 167,81 м2.

Мастерская радиаторов – 7,10 м2.

Гладильная – 17,14 м2.

Приемочная непродовольственных товаров – 18,48 м2.

Кладовая упаковочных материалов – 9,37 м2.

Приемочная продовольственных товаров – 16,02 м2.

Кладовая овощей, фруктов и напитков – 30,11 м2.

Подфасовка гастрономии и молочных продуктов – 18,05 м2.

Кладовая кондитерских товаров, бакалеи – 30,57 м2.

Тамбур охлаждаемых камер – 11,00 м2.

Подфасовка мяса, рыбы – 6,22 м2.

Охлаждаемая камера мяса и рыбы – 8,02 м2.

Охлаждаемая камера молочных и гастрономических товаров – 24,90 м2.

Зарядная – 12,13 м2.

Охлаждаемая камера овощей, фруктов и напитков – 15,56 м2.

Насосная и машинное отделение охлаждаемых камер – 23,68 м2.

Машинное отделение – 21,57 м2.

Пункт приема посуды – 19,03 м2.

Помещение для хранения тары – 44,55 м2.

Охлаждаемая камера отходов – 5,77 м2.

Моечная инвентаря – 6,06 м2.

Кладовая хлеба - 8,40 м2.

Тамбур охлаждаемой камеры отходов – 4,32 м2.

Комната персонала – 26,14 м2.

Электрощитовая – 11,47 м2.

Венткамеры – 50,73 м2.

Кабинет директора – 12,14 м2.

Бельевая – 9,41 м2.

Женский гардероб – 12,65 м2.

Мужской гардероб – 8,97 м2.

Гардероб верхней одежды – 15,22 м2.

Контора – 17,76 м2.

Помещение для хранения уборочного инвентаря – 3,77 м2.

Уборные – 15,46 м2.

Душевая – 3,61 м2.

Коридор – 43,2 м2.

Коридор – 130,79 м2.

Тамбуры – 17,53 м2.

Тамбур главного входа – 14,76 м2.

Венткамера и тепловой пункт – 34,50 м2.

Помещение воздушно-тепловой завесы – 12,3 м2.

Рампа – 63,27 м2.

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ.

Фундаменты - сборные железобетонные по серии 1.020-1/83, выпуск 1-1; типораз­меров - 2 и сборно-монолитные, типораз­меров – 1.

Цокольные балки - сборные железобетон­ные по серии 1.030.1-1, выпуск 1-1, типо­размеров – 2.

Колонны - сборные железобетонные по семи 1.020-1/83, выпуск 2-1, типораз­меров – 4.

Ригели - сборные железобетонные по серии 1.020-1/83, выпуск 3-1, типораз­меров – 3.

Диафрагмы - сборные железобетонные по серии 1.020-1/83, выпуск 6-1, типораз­меров – 2.

Покрытие - сборные железобетонные плиты по серии 1.041.1-2, выпуск 1, типоразмеров -3; 1.041.1-2, выпуск 5, типораз­меров -2; по серии 1.041.1-2, выпуск 6, типоразмеров - 1; 1.141-1, выпуск 62, типоразмеров – 2.

Плиты подпольных каналов - сборные желе­зобетонные по серии 1.243.1-4, типораз­меров – 2.

Стены - панели сборные легкобетонные по серии 1.030.1-1 выпуск 1-1, типоразме­ров – 14.

Перемычки - сборные железобетонные по серии 1.138-10, выпуск 1, типоразмеров-8.

Перегородки - сборные гипсобетонные по серии 1.231.9-7, выпуск 1,2, типоразме­ров -20, кирпичные и из гипсовых плит.

Крыша - плоская совмещенная с кровлей, с внутренним водостоком.

Кровля - рулонная плоская, из 4-х слоев антисептированного рубероида с защит­ным слоем из гравия.

Утеплитель - плиты на ячеистого бетона ∂=400кгс/м2.

Полы - литые мозаичные, керамическая плитка, линолеум, бетонные, детали по серии 2.244-1, выпуск 4.

Окна - по серии 1.136.5-16, типоразме­ров -2; по серии 1.236-6, выпуск 1, ти­поразмеров -3; по серии 1.136-12, вып.1, типоразмеров – 2.

Витражи - из алюминиевых сплавов по серии 1.236.4-7/84, типоразмеров – 6.

Двери - по серии 1.136.5-19, типораз­меров -5; по серии 1.136-10,типоразме­ров -4; по серии 1.236-5, випуск 1, типо­размеров – 2.

Наибольшая масса монтажного элемента - (диафрагма жесткости) - 8,23 т.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.

Водопровод – хозяйственно-питьевой от городской сети. Напор на вводе Н=7,5м водяного столба.

Горячее водоснабжение – централизованное.

Канализация – хозяйственно-бытовая и производственная в городскую сеть. Ливнестоки – в городскую сеть.

Отопление – водяное, центральное от городской сети. Параметры теплоносителя Т=150-700С.

Вентиляция – приточно-вытяжная с механическим побуждением и естественная.

Электроснабжение – от городской сети напряжением 380/220В.

Устройства связи – радиофикация, телефонизация, электрочасофикация, пожарная и охранная сигнализация.

Прочее оборудование – подъемный стол ПС-500, уравнительная площадки ПУС-3000.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ.

Проект магазина входит в состав серии «Б» зданий-блоков для формирования торговых центров поселков городского типа и для выборочного строительства как отдельно стоящих зданий. В состав серии входят еще два магазина торговой площадью 400 и 1000 кв.м, предприятия общественного питания на 100, 170 и 200 мест и дома быта на 20,35 и 50 мест. Расчетный показатель – 1м2 торговой площади. Сметная документация составлена в нормах и ценах 1984 года. Настоящий проект разработан взамен т.п. 272-12-44.
