Типовой проект 272-12-69.85 Магазин продовольственных и непродовольственных товаров площадью 400 м2. Здание одноэтажное. Каркас сборный железобетонный серии 1.020-1/83. Стены из легкобетонных панелей. Объем 4024 м3

Общие данные

Номер проекта

272-12-69.85

Наименование проекта

Магазин продовольственных и непродовольственных товаров площадью 400 м2. Здание одноэтажное. Каркас сборный железобетонный серии 1.020-1/83. Стены из легкобетонных панелей. Объем 4024 м3

История изменений

272-12-69.85
является заменой

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

  • ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.
Продажа паспорта проекта -360 рублей /паспорт
Продажа чертежей по листам - от 250 рублей/лист
Продажа чертежей по Альбомам - от 3000 рублей/альбом
Состав проекта
Номер альбома
Наименование
Состав альбома

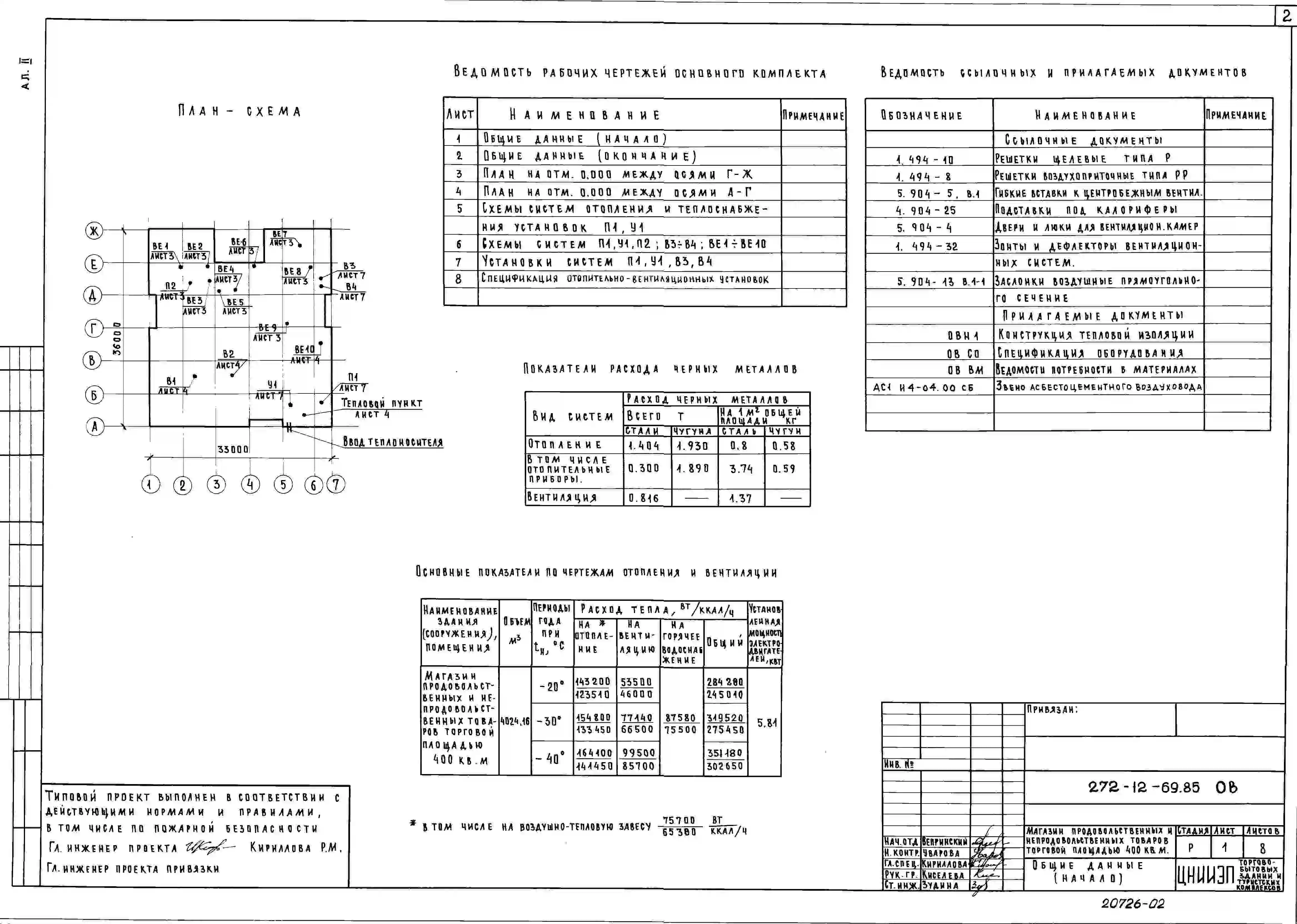

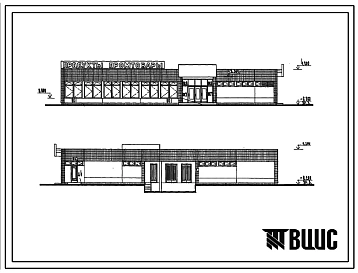

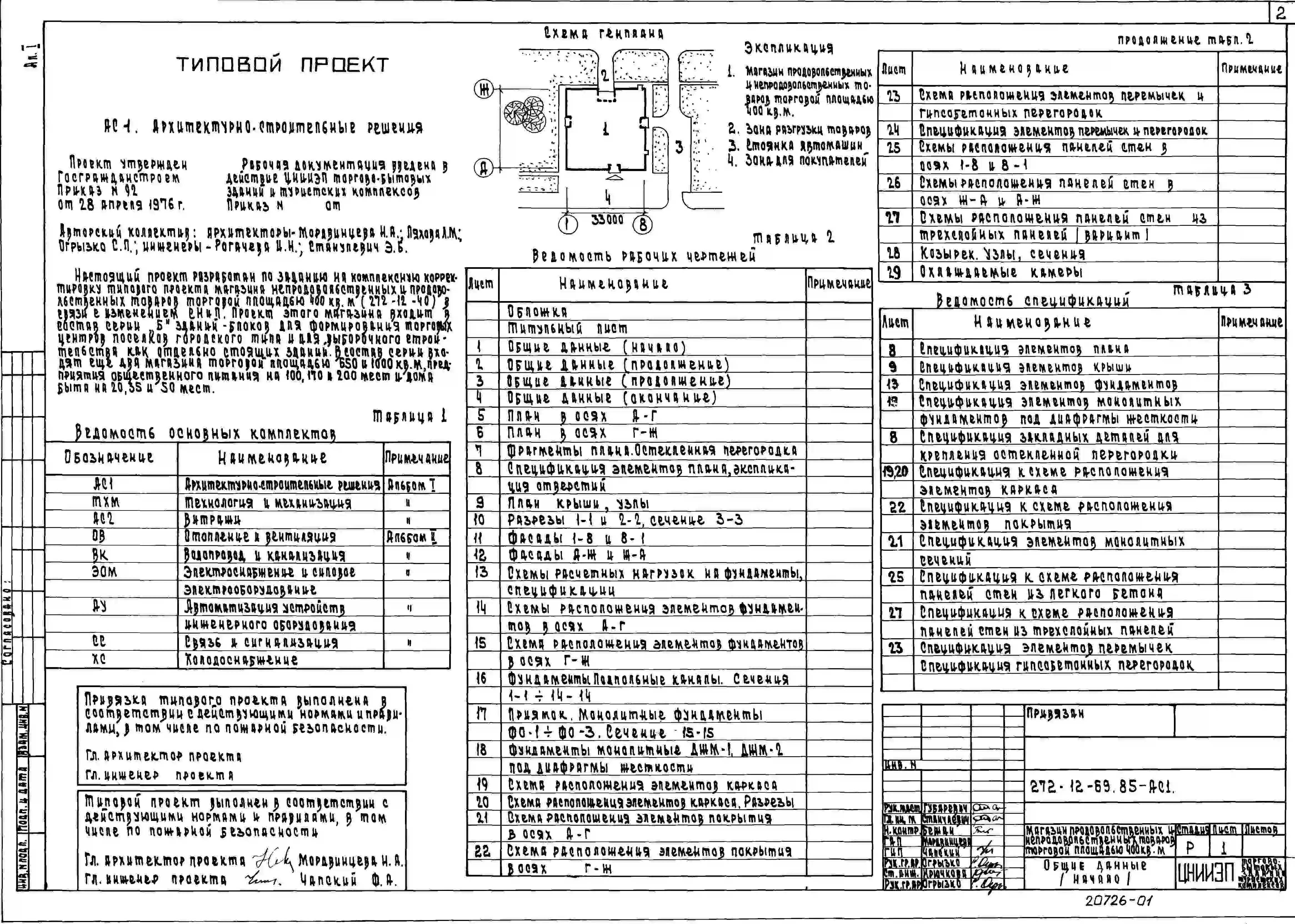

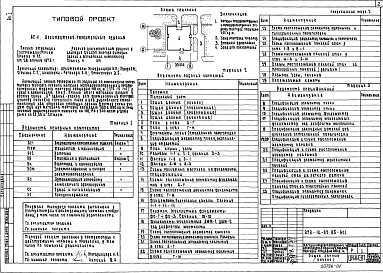

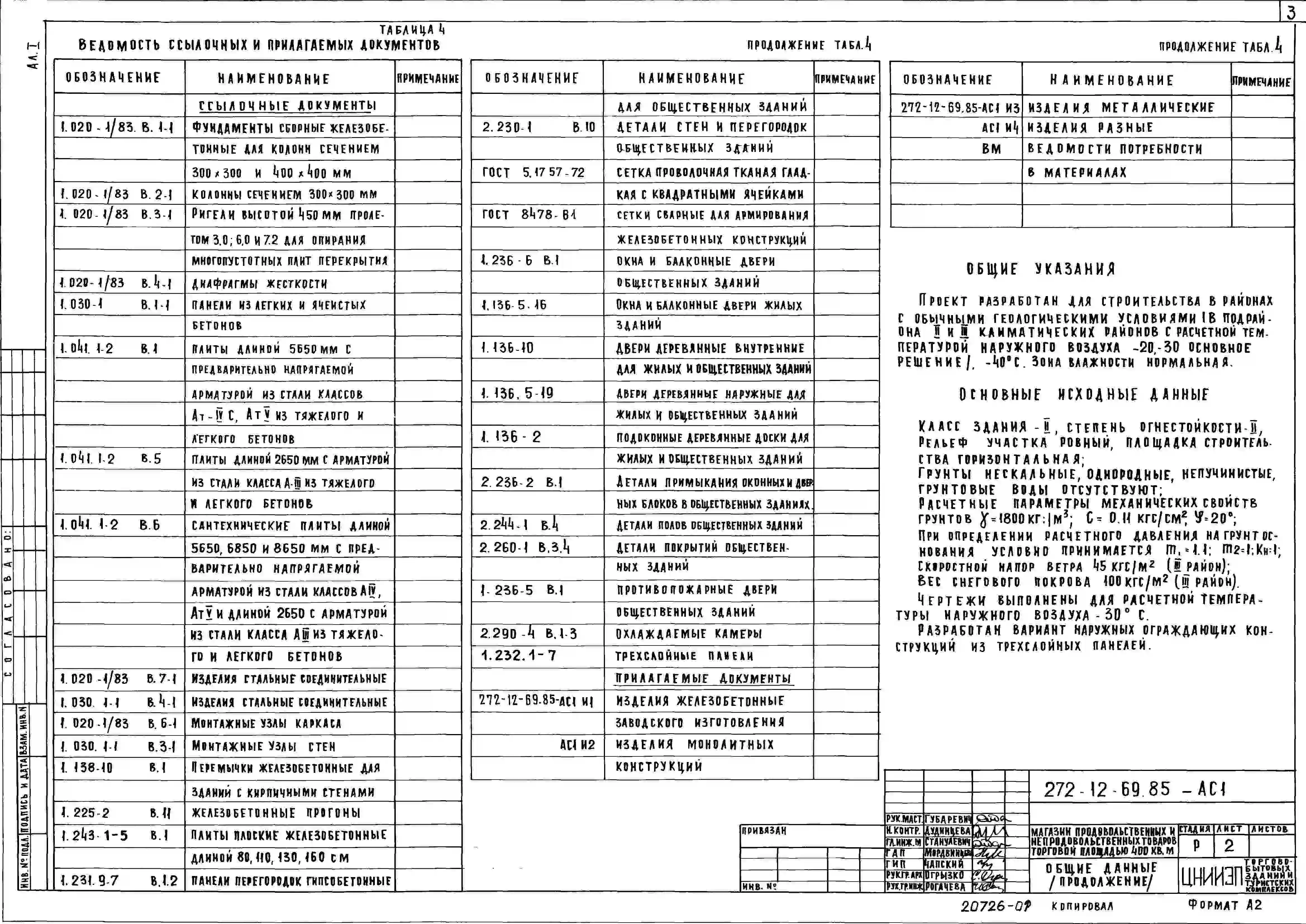

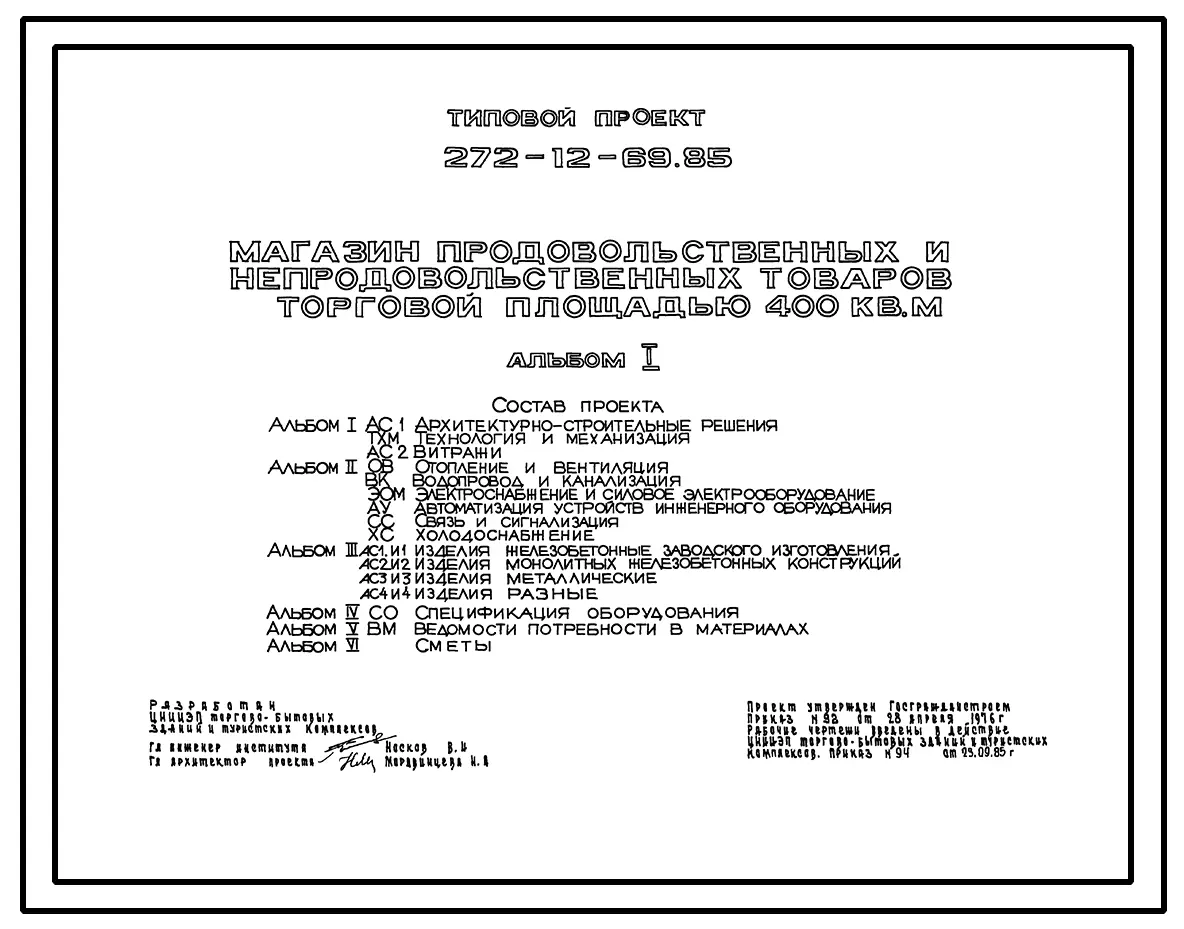

Альбом 1
Архитектурно-строительные решения. Технология и механизация. Витражи
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

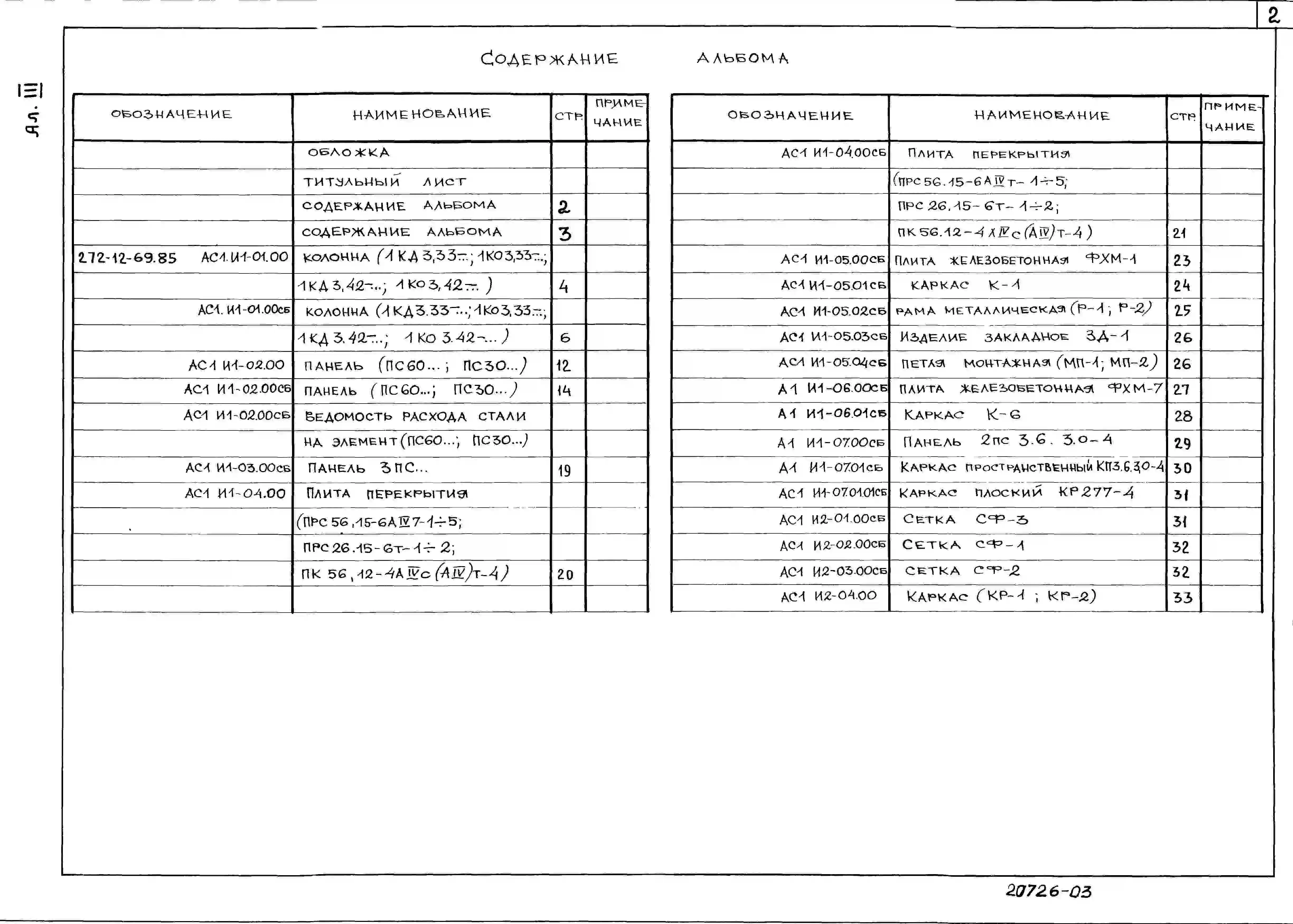

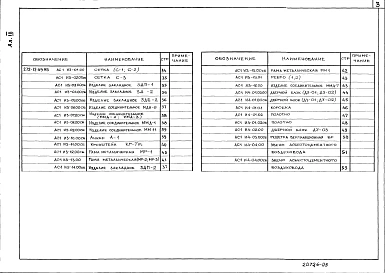

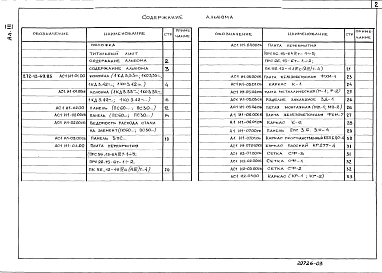

Альбом 3
Изделия железобетонные заводского изготовления. Изделия монолитных железобетонные конструкций. Изделия металлические. Изделия разные
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Альбом 4
Спецификации оборудования
Новое название альбома:
Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

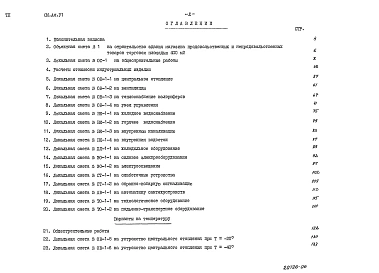

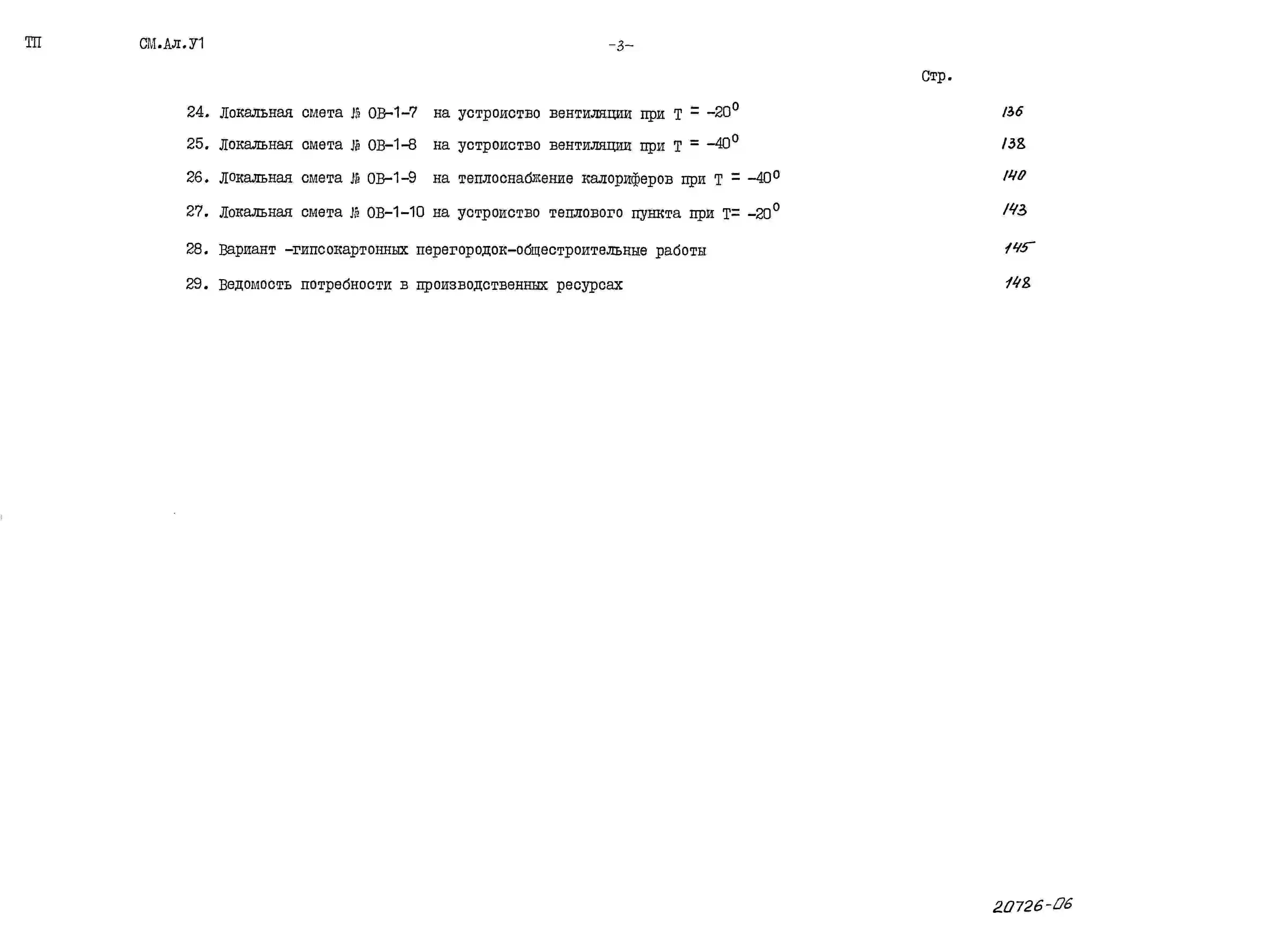

Альбом 6
Сметы
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

МАГАЗИН ПРОДОВОЛЬСТВЕННЫХ И НЕПРОДОВОЛЬСТВЕННЫХ ТОВАРОВ ТОРГОВОЙ ПЛОЩАДЬЮ 400 КВ.М.

ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ.

Торговый зал – 400,0м2.

Тамбур главного входа – 10,97 м2.

Гладильная – 13,16 м2.

Кладовая непродовольственных товаров – 99,70 м2.

Приемочная непродовольственных товаров – 18,29 м2.

Мусорокамера – 3,72 м2.

Машинное отделение – 23,36 м2.

Кладовая овощей и фруктов – 14,05 м2.

Охлаждаемая камера овощей и фруктов – 6,89 м2.

Охлаждаемая камера молочных и гастрономических товаров – 10,28 м2.

Охлаждаемая камера мяса и рыбы – 7,91 м2.

Тамбур охлаждаемой камеры – 4,00 м2.

Разрубочная – 6,38 м2.

Приемочная продовольственных товаров – 16,83 м2.

Место для установки холодильной машины – 3,29 м2.

Подготовка к продаже мяса, рыбы – 7,72 м2.

Кладовая бакалеи и кондитерских товаров – 16,46 м2.

Кладовая упаковочных материалов – 7,42 м2.

Кладовая хлеба – 6,69 м2.

Охлаждаемая камера отходов – 5,46 м2.

Моечная инвентаря – 7,52 м2.

Пункт приема посуды – 29,6 м2.

Помещение для хранения тары – 22,86 м2.

Подготовка к продаже молочных и гастрономических товаров – 14,83 м2.

Электрощитовая – 11,31 м2.

Венткамера – 14,11 м2.

Комната персонала – 16,59 м2.

Бельевая – 5,73 м2.

Женский гардероб – 21,53 м2.

Мужской гардероб – 11,71 м2.

Контора – 13,3 м2.

Уборные – 10,13 м2.

Душевая – 2,41 м2.

Венткамера, тепловой пункт – 53,41 м2.

Коридор – 25,30 м2.

Коридор – 99,50 м2.

Тамбуры – 16,50 м2.

Кладовая уборочного инвентаря – 2,70 м2.

Рампа – 35,91 м2.

Тамбур охлаждаемой камеры отходов – 7,72 м2.

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ.

Фундаменты - сборные железобетонные по серии 1.020-1/83, выпуск 1-1, типораз­меров -2 и сборно-монолитные, типораз­меров – 1.

Цокольные балки - сборные железобетон­ные по серии 1.030.1-1 выпуск 5-1, типо­размеров – 2.

Колонны - сборные железобетонные по серии 1.020-1783, выпуск 2-1, типораз­меров – 4.

Ригели - сборные железобетонные по серии 1.020-1/83, выпуск 3-1, типораз­меров – 3.

Диафрагмы - сборные железобетонные по серии 1.020-1/83, выпуск 6-1, типораз­меров – 2.

Покрытие - сборные железобетонные плиты по серии 1.041.1-2, выпуск 1, типораз­меров -4; 1.041.1-2, выпуск 5, типораз­меров -3; по серии 1.041.1-2, выпуск 6, типоразмеров -2; 1.141-1,выпуск 62, ти­поразмеров -2.

Плиты подпольных каналов - сборные, железобетонные по серии 1.243.1-4, типоразмеров – 2.

Стены - панели сборные легкобетонные по серии 1.030.1-1 выпуск 1-1, типораз­меров – 14.

Перемычки - сборные железобетонные по серии 1.138-10, выпуск 1, типоразмеров – 8.

Перегородки - сборные гипсобетонные по серии 1.231.9-7, выпуск 1,2, типораз­меров - 15, кирпичные и из гипсовых плит.

Крыша - плоская совмещенная с кровлей, с внутренним водостоком.

Кровля - рулонная плоская, из 4-х слоев антисептированного рубероида с защитным слоем из гравия.

Утеплитель - плиты из ячеистого бетона ∂=400 кгс/см2.

Полы - литые мозаичные, керамическая плитка, линолеум, бетонные.

Окна - по серии 1.136.5-16, типоразме­ров -2; по серии 1.236-6, выпуск 1, ти­поразмеров -3; по серии 1.136-12, выпуск 1, типоразмеров – 2.

Витражи - из алюминиевых сплавов по серии 1.236.4-7, типоразмеров – 6.

Двери - по серии 1.136.5-19, типоразме­ров -5; по серии 1.136-10, типоразме­ров - 4; по серки 1.236-5, типоразмеров-2.

Наибольшая масса монтажного элемента - (диафрагма жесткости)- 8,23 т.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.

Водопровод - хозяйственно-питьевой от городской сети. Напор на вводе Н=7,5 м.

Горячее водоснабжение – централизованное.

Канализация - хозяйственно-бытовая и производственная в городскую сеть. Ливнестоки - в городскую сеть.

Отопление - водяное, центральное от городской сети. Параметры теплоносителя Т=150-700С.

Вентиляция - приточно-вытяжная с механи­ческим побуждением и естественно-вытяж­ная.

Электроснабжение - от городской сети напряжением 380/220В.

Устройства связи - радиофикация, телефони­зация, электрочасофикация, пожарная и охранная сигнализация.

Прочее оборудование - подъемный стол ПС-500, уравнительная площадка ПУС-3000.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ.

Проект магазина входит в состав серии «Б» зданий – блоков для формирования торговых центров поселков городского типа и для выборочного строительства как отдельно стоящих зданий. В состав серии входят еще два магазина торговой площадью 650 и 1000кв.м, предприятия общественного питания на 100, 170 и 200 мест и дома быта на 20,35 и 50 мест. Расчетный показатель – 1м2 торговой площади. Сметная документация составлена в нормах и ценах 1984 года. Разработан взамен т.п. 272-12-40.
