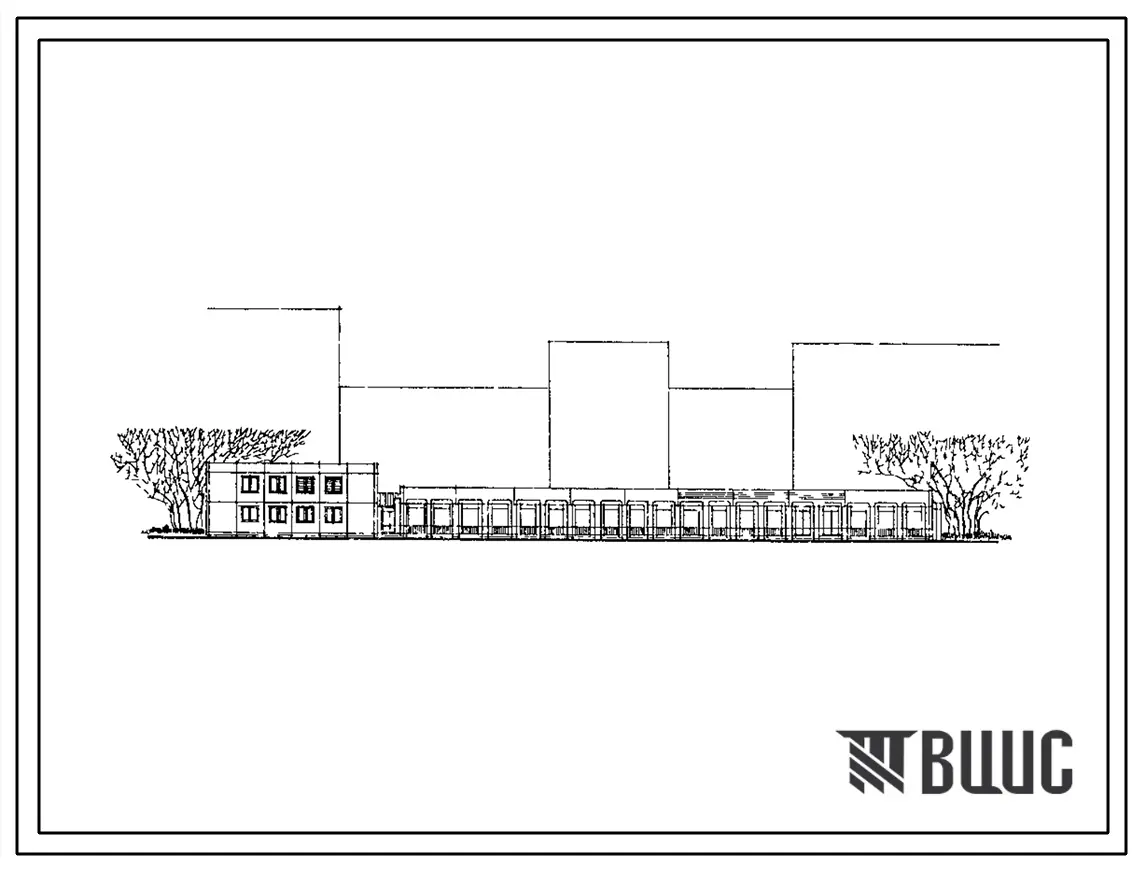

Типовой проект 271-13-96.85 Универсам торговой площадью 1500 м?. Блок 4. Здание одно -, двухэтажное. Каркас серии 1.020-1/83. Стены из легкобетонных панелей по серии 1.090.1-1 и 1.030.1-1. Объем 16615 м?

Общие данные

Номер проекта

271-13-96.85

Наименование проекта

Универсам торговой площадью 1500 м?. Блок 4. Здание одно -, двухэтажное. Каркас серии 1.020-1/83. Стены из легкобетонных панелей по серии 1.090.1-1 и 1.030.1-1. Объем 16615 м?

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

  • ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.
Продажа паспорта проекта -360 рублей /паспорт
Продажа чертежей по листам - от 250 рублей/лист
Продажа чертежей по Альбомам - от 3000 рублей/альбом

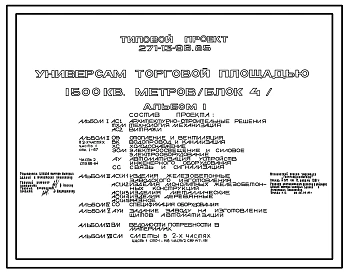

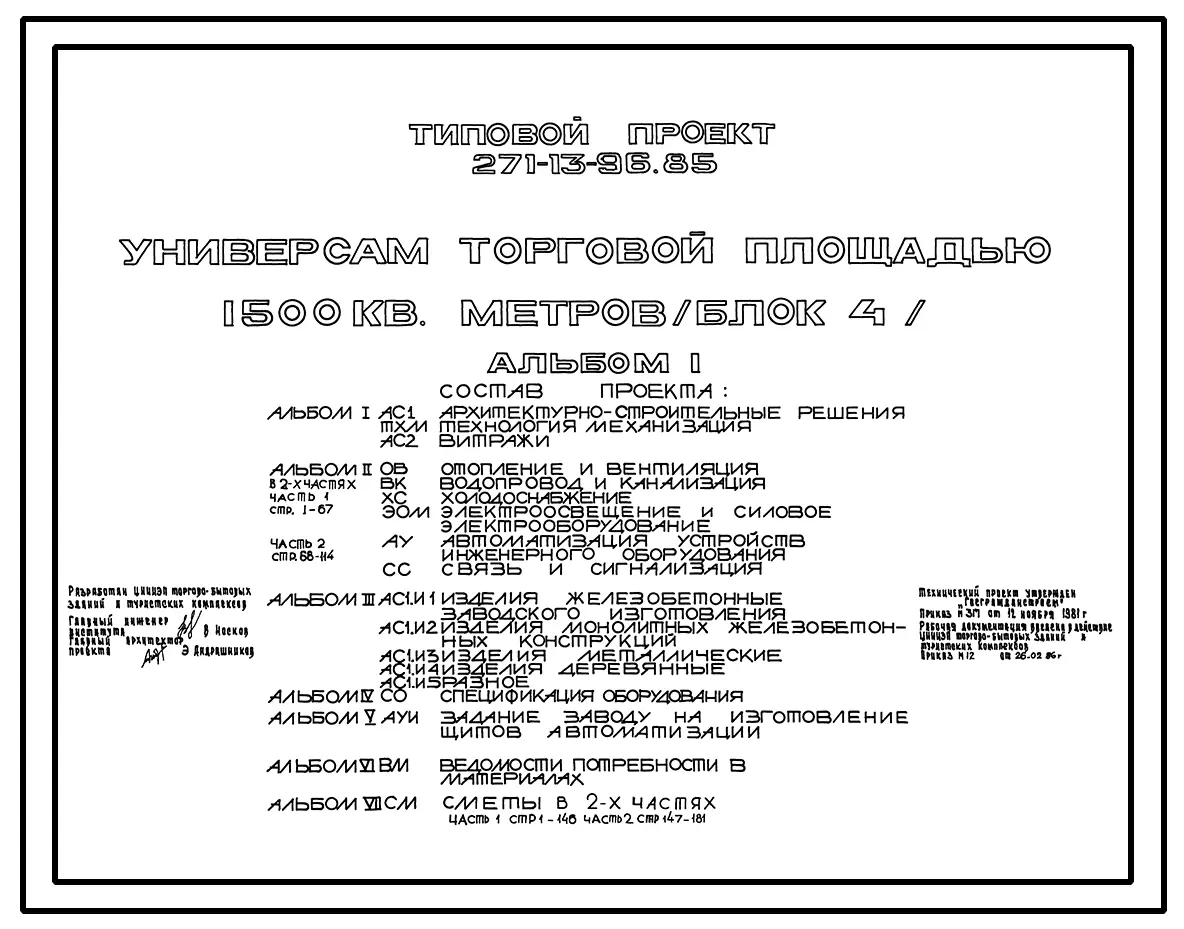

Состав проекта
Номер альбома
Наименование
Состав альбома

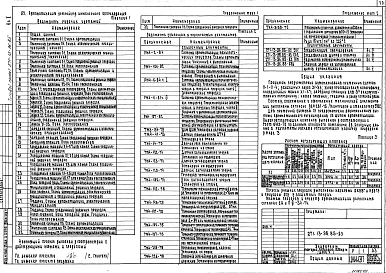

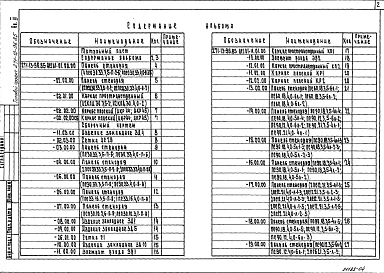

Альбом 1

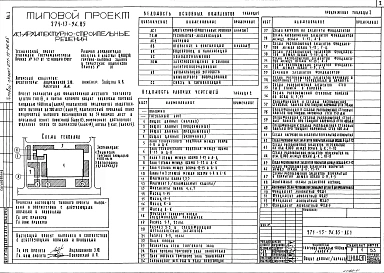

Архитектурно-строительные решения. Технология и механизация. Витражи
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Альбом 2

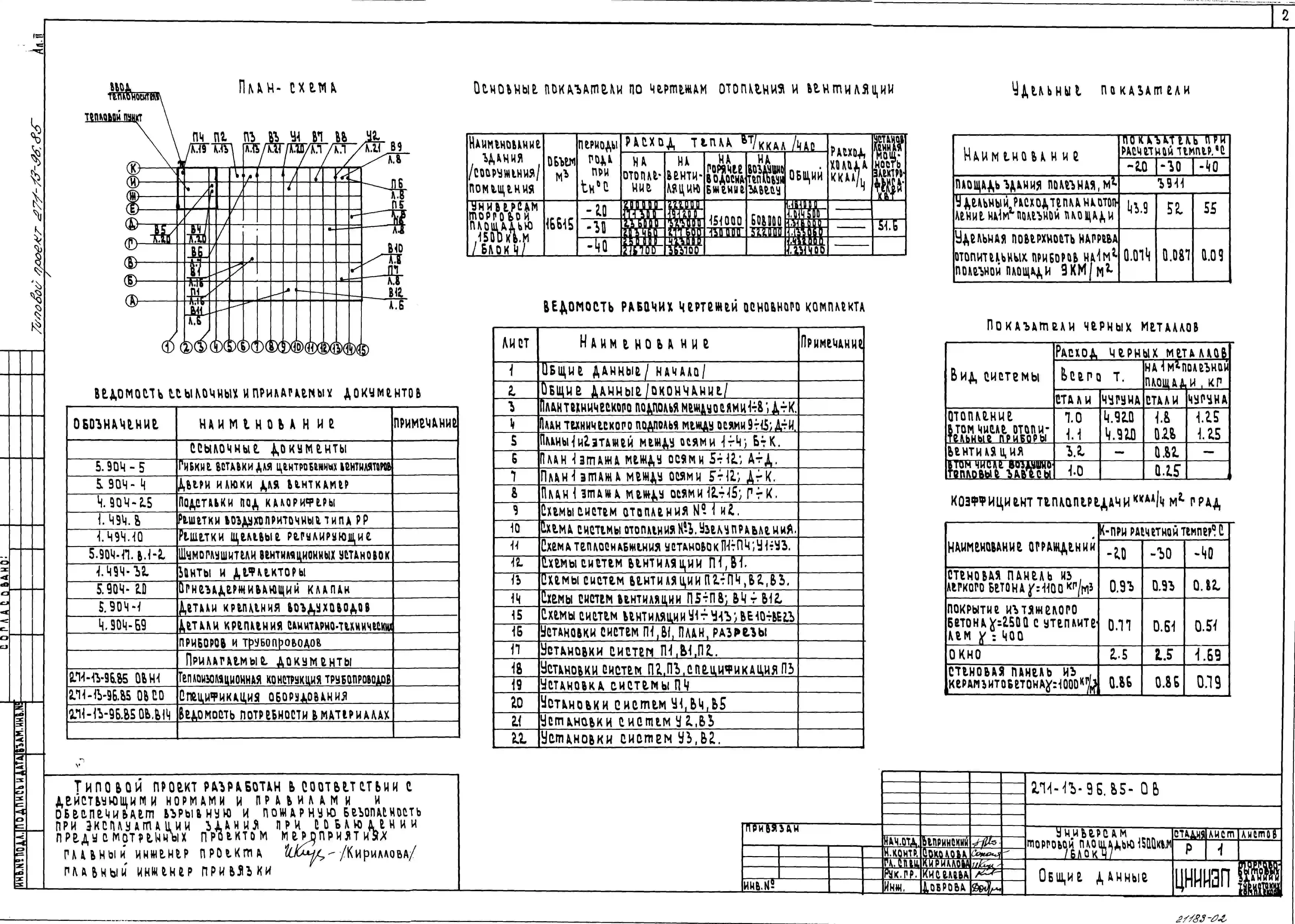

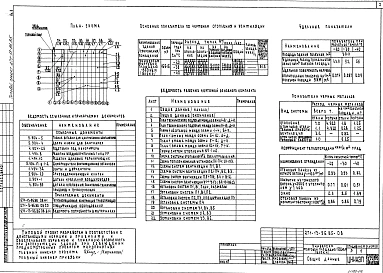

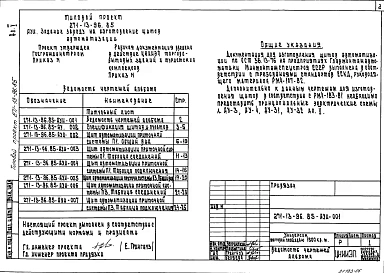

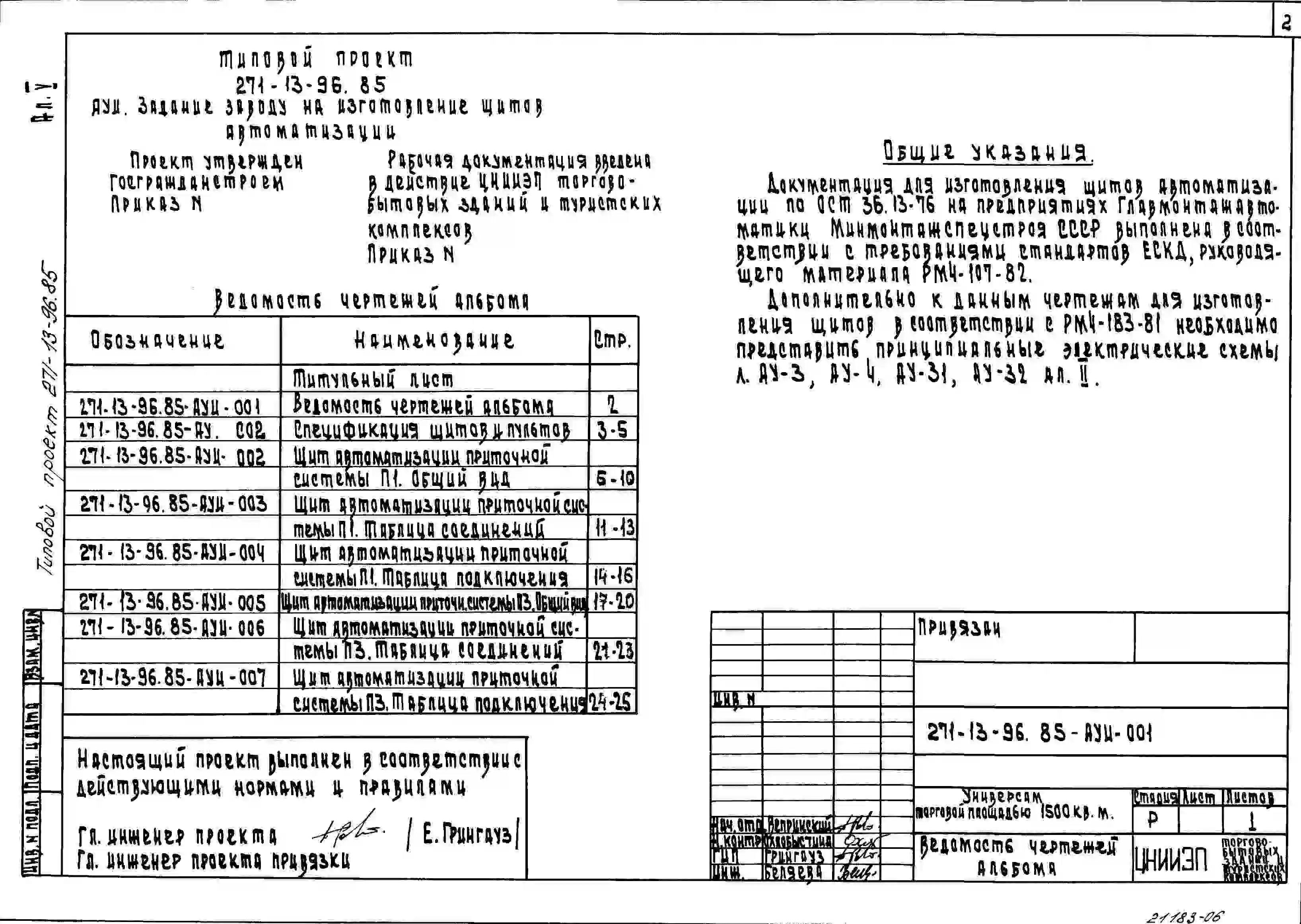

Часть 1 Отопление и вентиляция. Водопровод и канализация. Холодоснабжение. Электроснабжение и силовое электрооборудование. Часть 2 Автоматизация устройств инженерного оборудования. Связь и сигнализация
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

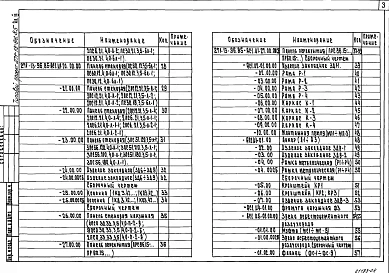

Альбом 3

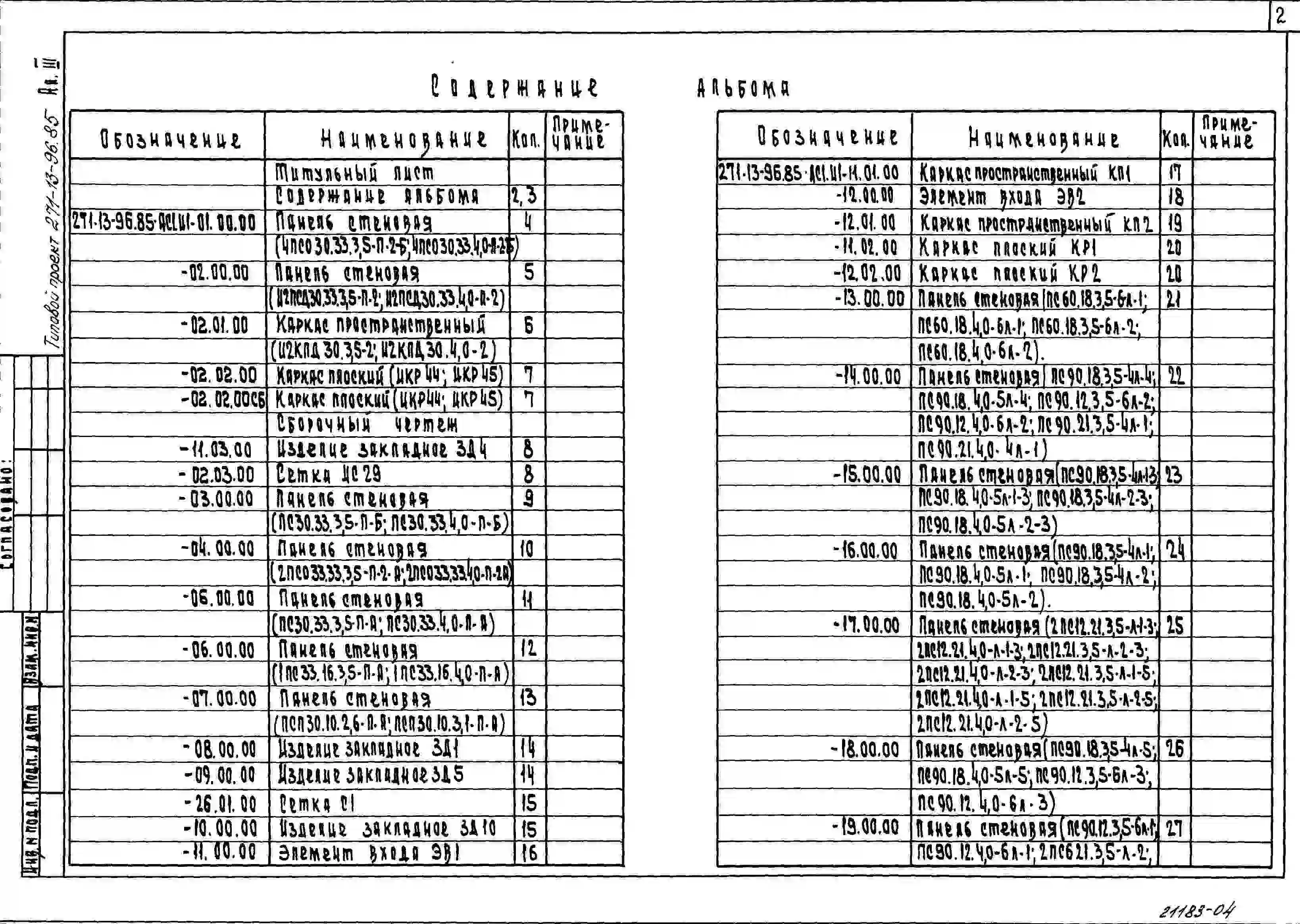

Изделия железобетонные заводского изготовления. Изделия монолитных железобетонных конструкций. Изделия металлические. Изделия деревянные. Разное
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

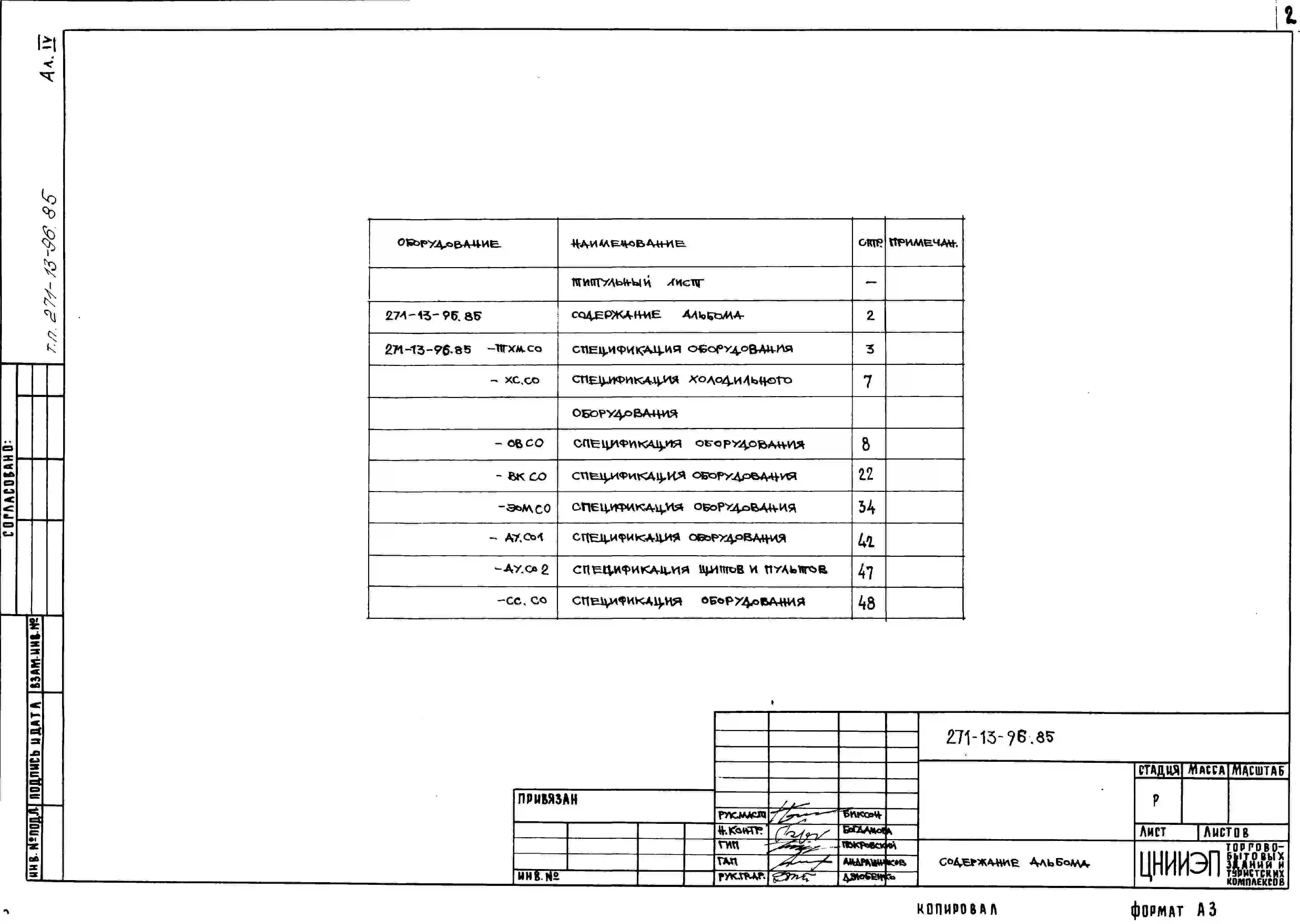

Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

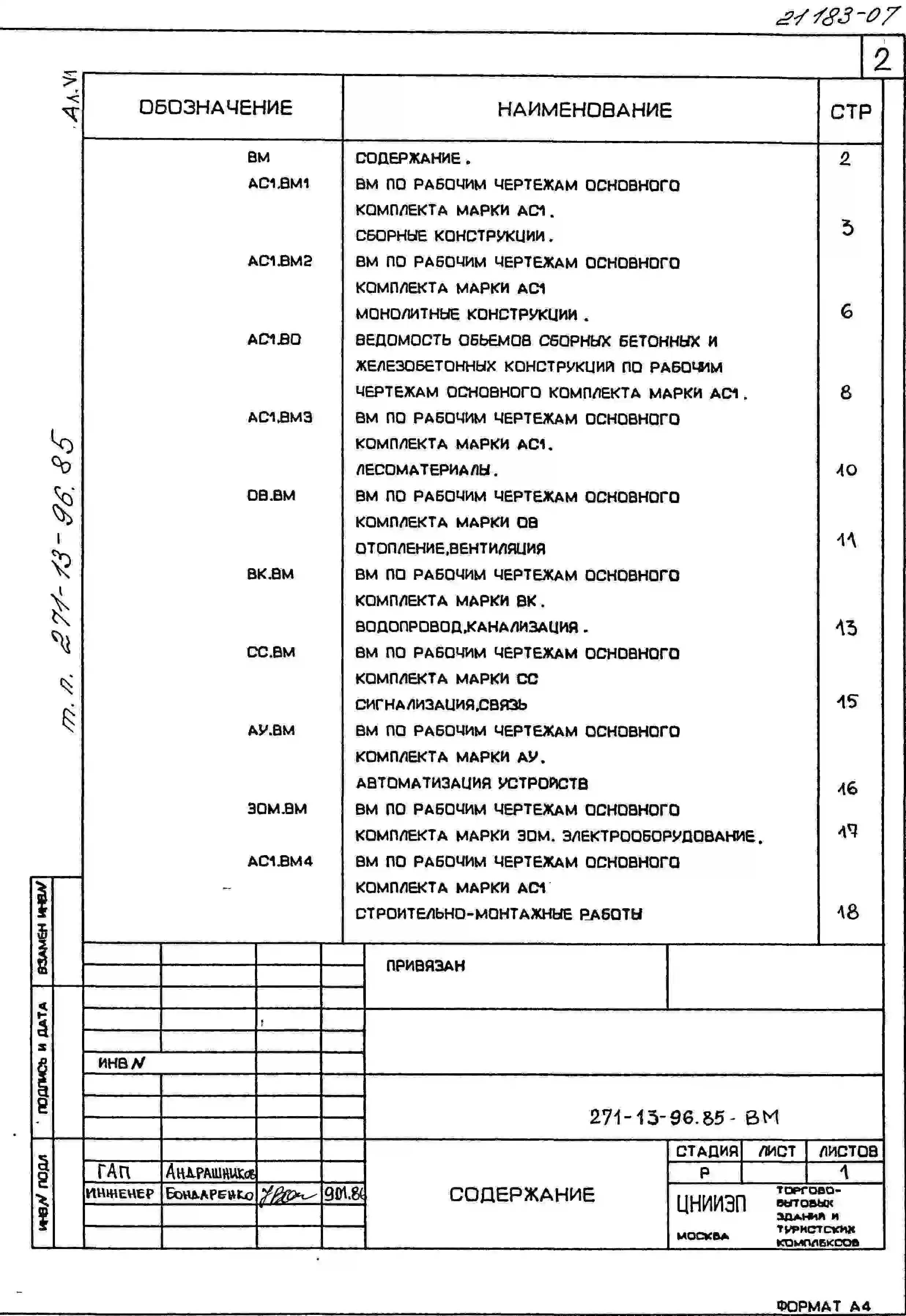

Альбом 6
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 7
Часть 2
Новое название альбома:

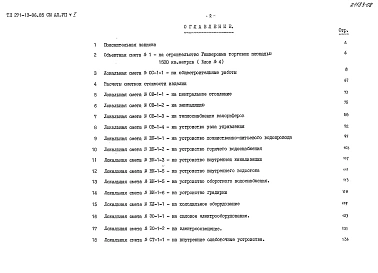

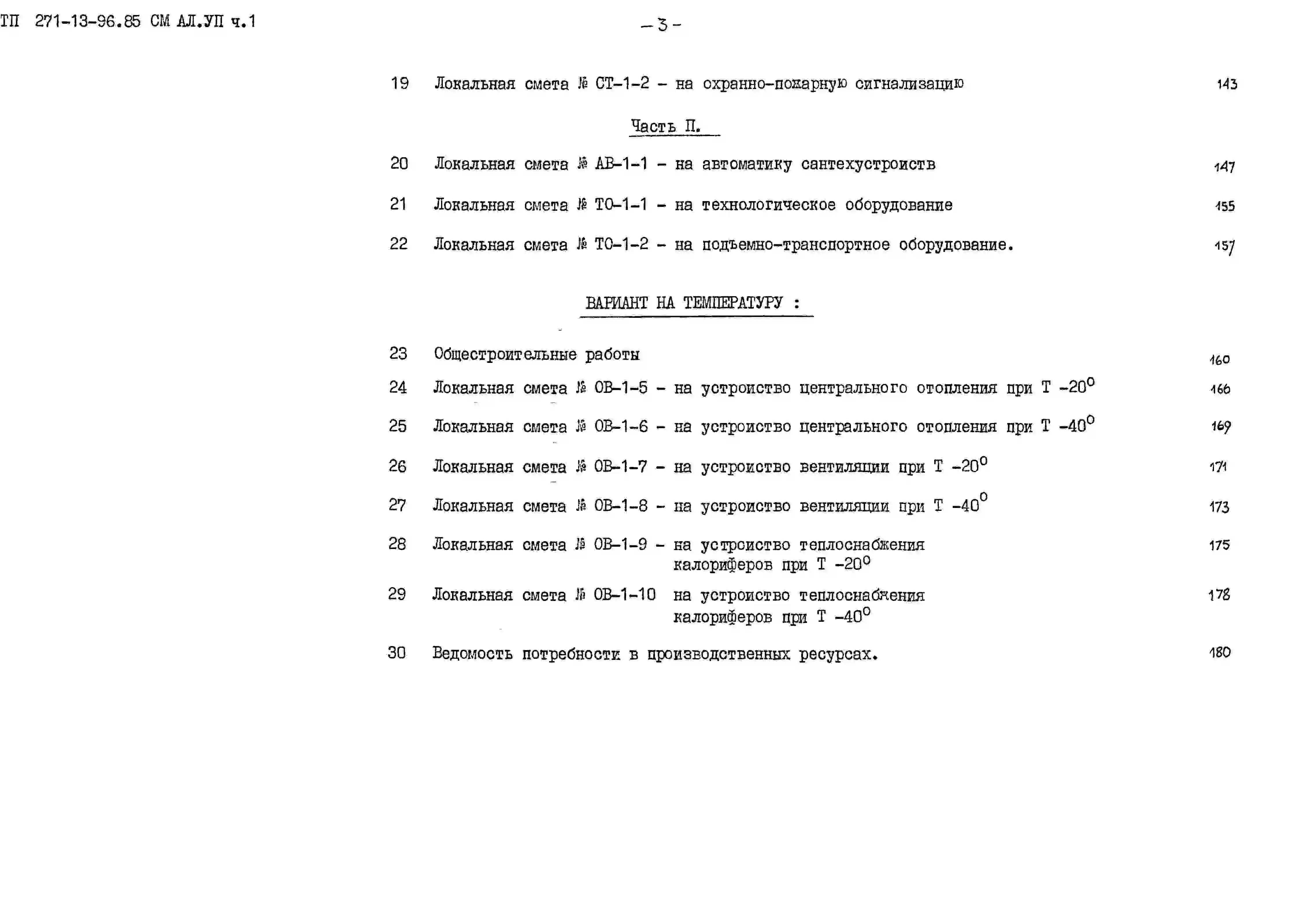

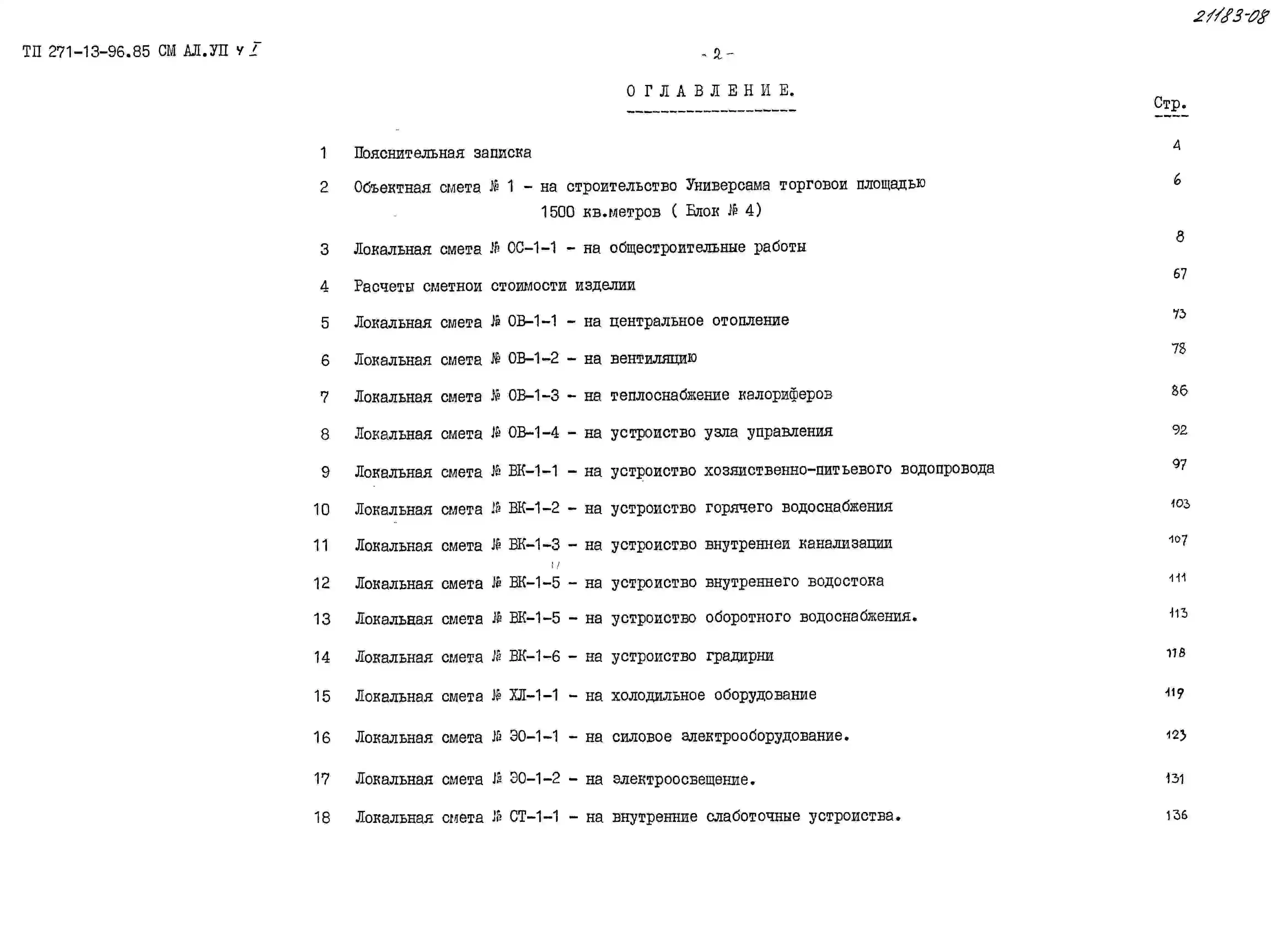

Альбом 7
Часть 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

УНИВЕРСАМ ТОРГОВОЙ ПЛОЩАДЬЮ 1500КВ. МЕТРОВ (БЛОК 4).

ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ.

Тамбур главного входа – 27,26 м2.

Торговый зал универсама – 1405,26 м2.

Тамбур кладовой хлеба – 4,00 м2.

Кладовая хлеба с ночным завозом – 35,30 м2.

Кладовая кондитерских товаров – 17,93 м2.

Подфасовка молочно-жировых товаров – 9,72 м2.

Подфасовка гастрономии – 21,24 м2.

Подфасовка мяса и рыбы – 20,88 м2.

Подфасовка овощей – 10,80 м2.

Моечная – 10,80 м2.

Венткамера и комната слесарей-сантехников – 73,80 м2.

Кислотная – 9,27 м2.

Щитовая – 10,00 м2.

Венткамера – 7,63 м2.

Зарядная – 9,27 м2.

Тамбур – 11,87 м2.

Мастерская ремонта оборудования – 16,76 м2.

Рампа – 114,20 м2.

Кладовая непродовольственных товаров – 229,36 м2.

Кладовая бакалеи и кондитерских товаров – 83,81 м2.

Кладовая тары – 97,58 м2.

Охлаждаемая камера отходов – 11,09 м2.

Тамбур охлаждаемой камеры отходов – 7,40 м2.

Место установки холодильного агрегата – 4,64 м2.

Кладовая упаковочных материалов – 17,70 м2.

Помещение приема стеклотары – 60,00 м2.

Тамбур – 2,47 м2.

Коридоры – 310,00 м2.

Кладовая овощей, фруктов и вина – 104,78 м2.

Разрубочная – 9,60 м2.

Охлаждаемая камера мяса – 15,87 м2.

Охлаждаемая камера рыбы – 8,46 м2.

Машинное отделение охлаждаемых камер – 18,96 м2.

Охлаждаемая камера овощей, фруктов – 52,16 м2.

Охлаждаемая камера молочных продуктов – 25,52 м2.

Охлаждаемая камера гастрономии – 43,00 м2.

Охлаждаемая камера кондитерских изделий – 7,80 м2.

Тамбур охлаждаемых камер – 16,22 м2.

Машинное отделение охлаждаемых камер и прилавков – 67,27 м2.

Тамбур – 3,52 м2.

Уборная женская – 3,43 м2.

Место установки холодильного агрегата – 3,70 м2.

Охлаждаемая камера отдела заказов – 9,12 м2.

Комплектовочная и фасовочная отдела заказов – 43,85 м2.

Отдел заказов и кафетерий – 78,84 м2.

Подсобное помещение кафетерия – 14,00 м2.

Венткамера и тепловая завеса – 35,20 м2.

Тамбур – 5,36 м2.

Дебаркадер – 116,40 м2.

Тамбур – 2,70 м2.

Коридор – 30,60 м2.

Вестибюль – 16,33 м2.

Тепловой пункт – 28,03 м2.

Моечная – 6,77 м2.

Подсобное помещение буфета – 9,24 м2.

Буфет – 40,88 м2.

Электрощитовая – 16,70 м2.

Женский гардероб – 69,27 м2.

Мужской гардероб – 21,80 м2.

Женская уборная – 12,40 м2.

Преддушевая – 5,26 м2.

Женская душевая – 8,00 м2.

Помещение личной гигиены женщин – 11,00 м2.

Мужская уборная – 5,62 м2.

Мужская душевая – 3,84 м2.

Помещение уборочного инвентаря – 5,04 м2.

Коридор – 41,48 м2.

Контора – 51,80 м2.

Красный уголок – 34,28 м2.

Бельевая – 16,76 м2.

Директор – 15,71 м2.

Главная касса – 12,83 м2.

Помещение уборочного инвентаря – 14,47 м2.

Женская уборная – 5,76 м2.

Мужская уборная – 5,76 м2.

Венткамера – 17,28 м2.

Градирня – 51,39 м2.

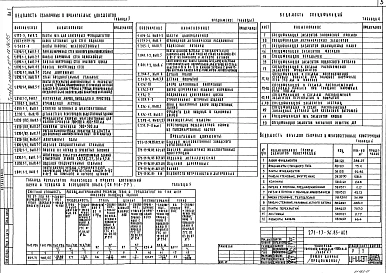

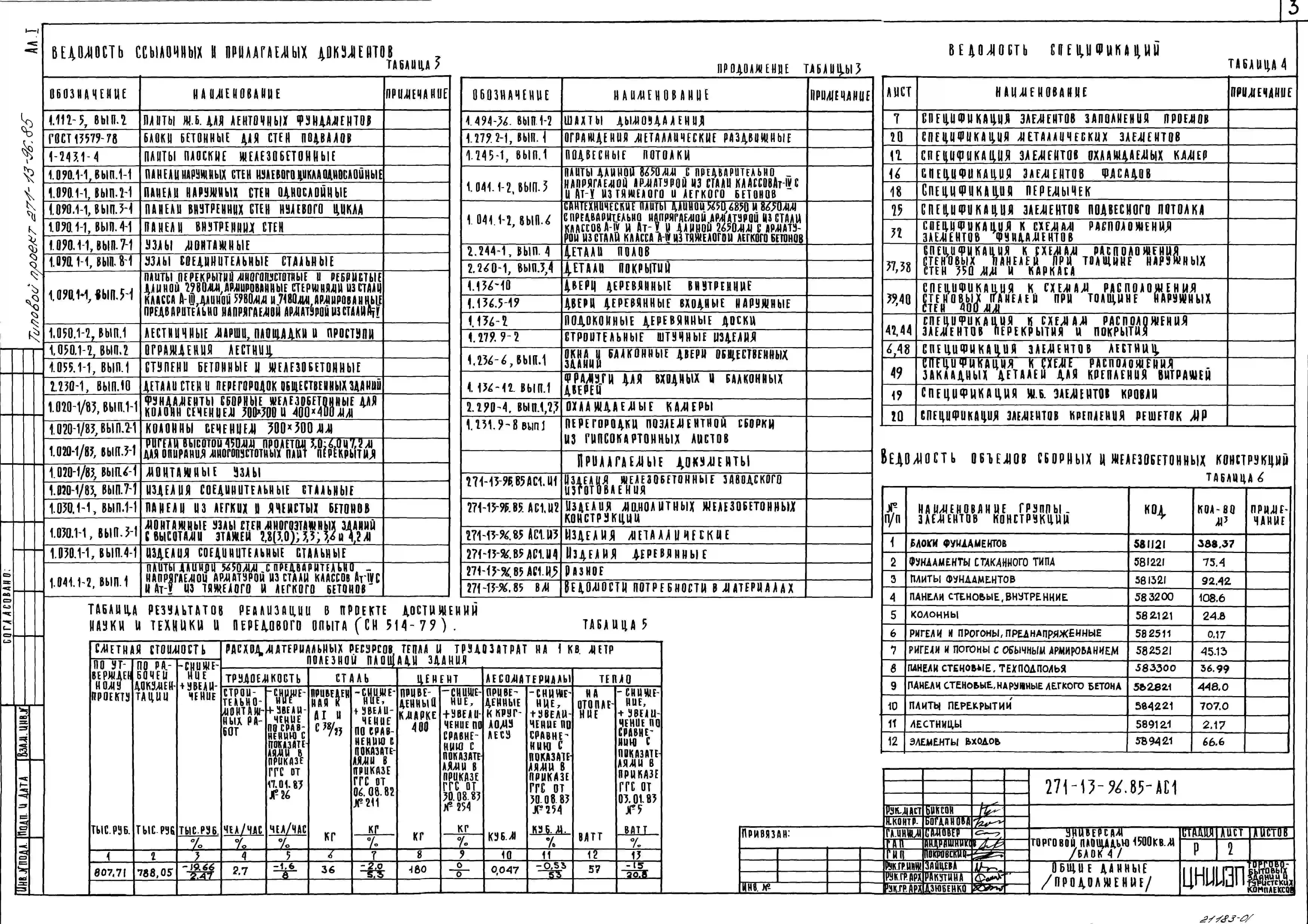

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ.

Фундаменты – сборные железобетонные по серии 1.020-1/83, вып.1-1, типоразмеров – 2, монолитные, типоразмеров – 7.

Блоки стен подвала – сборные бетонные по ГОСТ 13579-78, типоразмеров – 14.

Плиты для ленточных фундаментов по серии 1.112-5, выпуск 4, типоразмеров – 8.

Колонны – сборные железобетонные по серии 1.020-1/83, выпуск 1-1, типоразмеров – 2.

Ригели – сборные железобетонные по серии 1.020-1/83, вып.3-1, типоразмеров – 4.

Перекрытия (и покрытия) – сборные железобетонные плиты по серии 1.090.1-1, вып.5-1, типоразмеров – 9; по серии 1.041.1-2, вып.6; типоразмеров – 3.

Плиты подпольных каналов – сборные железобетонные по серии 1.243.1-4, типоразмеров – 4.

Стены – панели стеновые по сериям 1.090.1-1, вып.1-1, типоразмеров – 4; 1.090.1-1, вып.2-1, типоразмеров – 6; 1.090.1-1, вып.3-1, типоразмеров – 5; 1.090.1-1, вып.4-1, типоразмеров – 6; 1.080.1-1, вып.3-1, типоразмеров – 13.

Перемычки – сборные железобетонные по сериям 1.138-10, выпуск 1, типоразмеров – 9; 1.138-10, вып.2, типоразмеров – 2; 1.225.1-8, типоразмеров – 1; 1.225-2, вып.11, типоразмеров – 1.

Перегородки – кирпичные и из гипсокартонных листов по серии 1.231.99-8, вып.1.

Лестничные марши и площадки – сборные железобетонные по серии 1.050.1-2, выпуск 1, типоразмеров – 2.

Ограждения – металлические по серии 1.050.1-2, выпуск 2, типоразмеров – 3; по серии 1.256-1, типоразмеров – 2.

Крыша – плоская совмещенная с кровлей, с внутренним водостоков.

Кровля – рулонная плоская, из 4-х слоев антисептированного рубероида с защитным слоем из гравия.

Утеплитель – плиты из пенобетона ∂=400кгс/м3, минераловатных жестких плит ∂=250кгс/м3.

Полы – литые мозаичные, керамическая плитка, линолеум, бетонные, детали по серии 2.244-1, выпуск 4.

Окна – по серии 1.236-6, выпуск 1, типоразмеров – 2.

Витражи – из алюминиевых сплавов по серии 1.236.4-7/84, выпуск 1.

Двери – по серии 1.136-10, типоразмеров – 5; по серии 1.136.5-19, типоразмеров – 3; по серии 1.236-5, выпуск 2, типоразмеров – 3.

Наибольшая масса монтажного элемента (стеновая панель) – 7,48т.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.

Водопровод – хозяйственно-питьевой от городской сети. Напор на вводе Н=16,32м водяного столба, при пожарном водоснабжении Н=13,15м водяного столба, для технологических нужд – Н=15,06м.

Горче водоснабжение – от внешних источников.

Канализация – хозяйственно-бытовая в городскую сеть. Ливнестоки – в городскую сеть.

Отопление – водяное, центральное от городской сети. Параметры теплоносителя Т=150-700С.

Вентиляция – приточно-вытяжная с механическим побуждением и естественная.

Электроснабжение – от городской сети напряжением 380/220В.

Устройства связи – радиофикация, телефонизация, электрочасофикация, пожарная и охранная сигнализация.

Прочее оборудование – площадка уравнительная ПУС-3000.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ.

Расчетный показатель – один кв.метр торговой площади. Данный проект может быть применен для выборочного строительства и для формирования местных торговых центров (тип 4). Сметная документация составлена в нормах и ценах 1984 года.

Нормативные документы

Номер документа
Наименование
Блоки бетонные для стен подвалов. Технические условия (с Изменением N 1)
