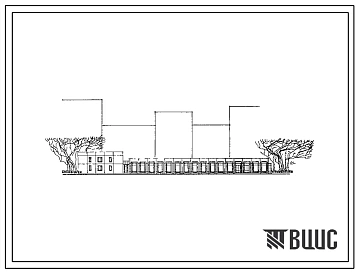

Типовой проект 271-13-95.85 Универсам торговой площадью 1000 м?. Блок 2. Здание двухэтажное. Стены из легкобетонных панелей. Объем 10455 м?

Общие данные

Номер проекта

271-13-95.85

Наименование проекта

Универсам торговой площадью 1000 м?. Блок 2. Здание двухэтажное. Стены из легкобетонных панелей. Объем 10455 м?

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

  • ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.
Продажа паспорта проекта -360 рублей /паспорт
Продажа чертежей по листам - от 250 рублей/лист
Продажа чертежей по Альбомам - от 3000 рублей/альбом

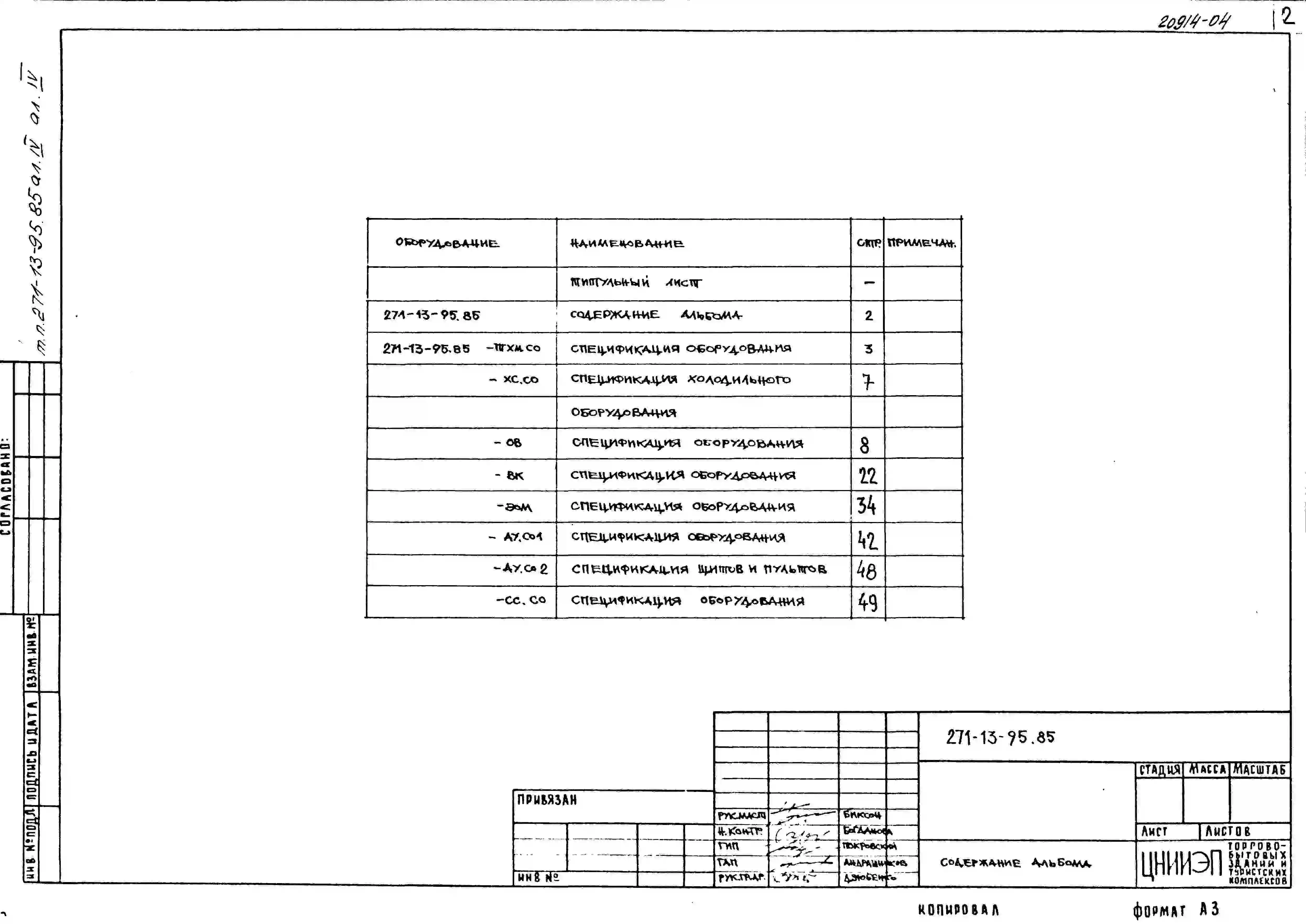

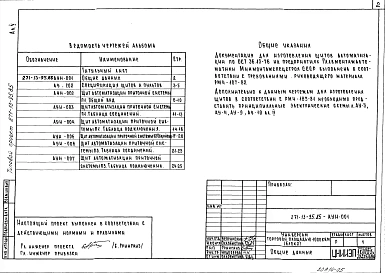

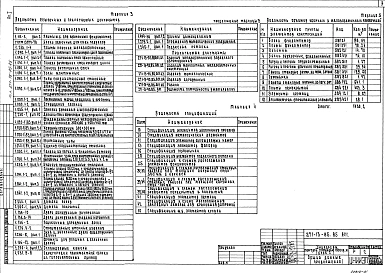

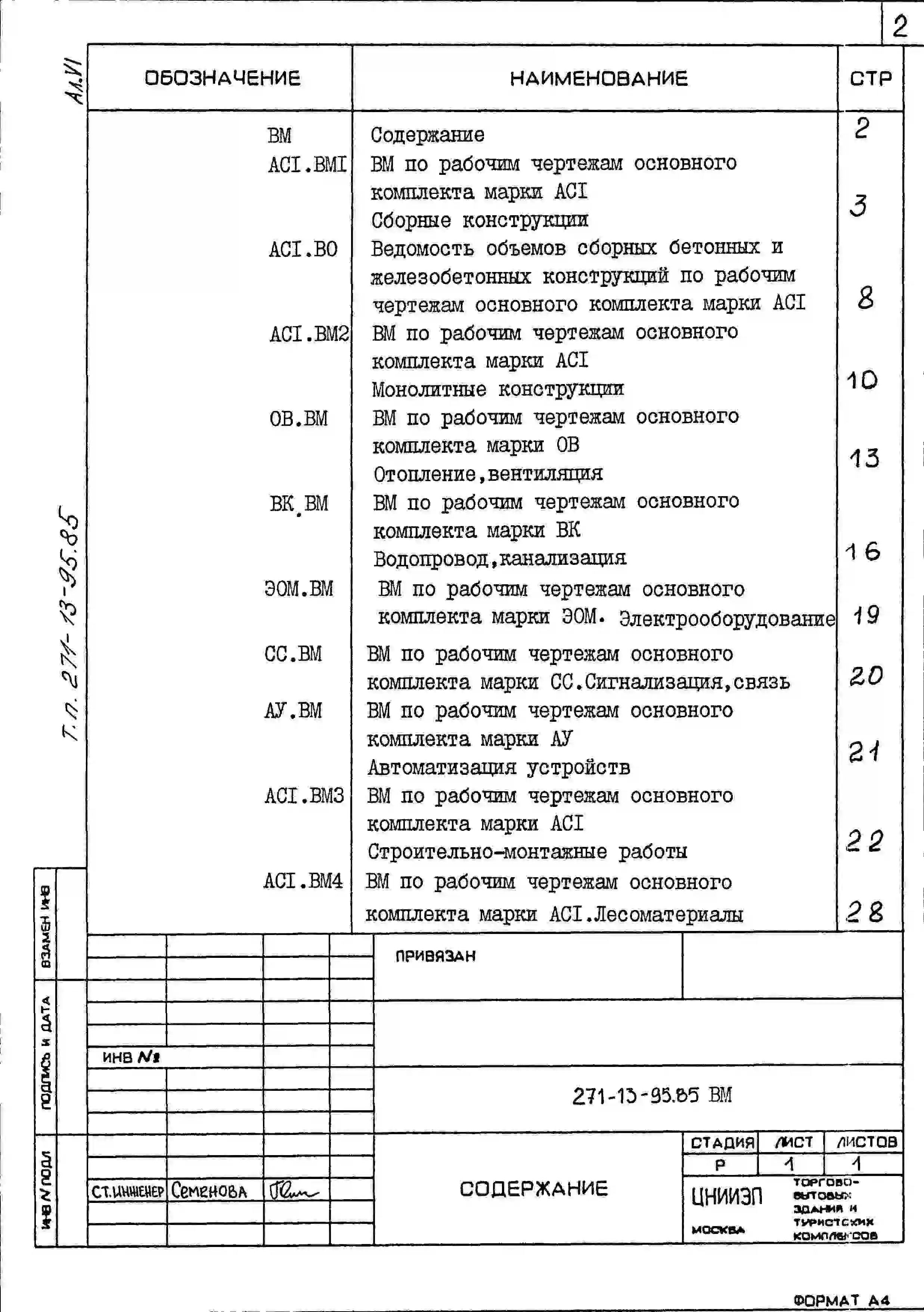

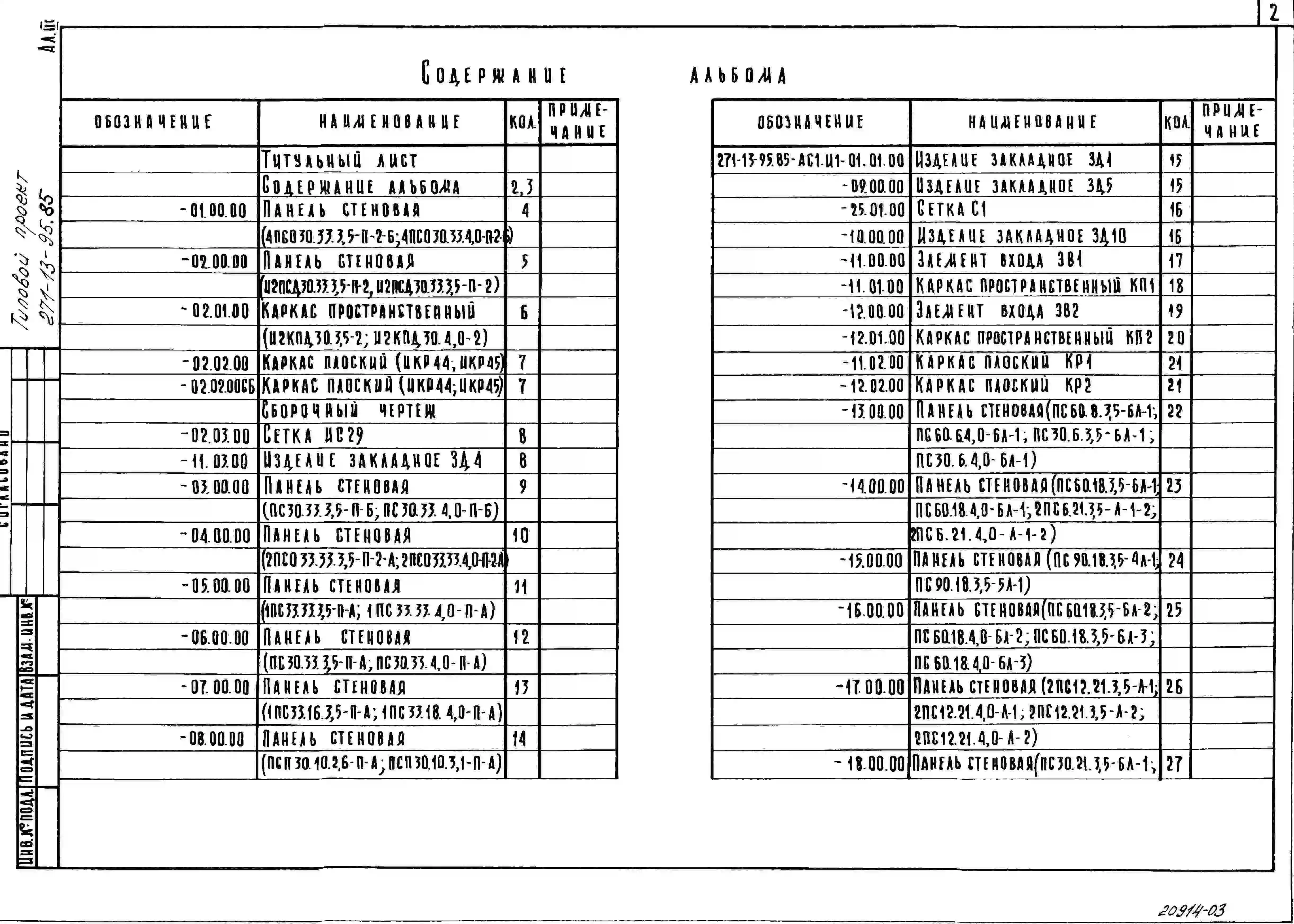

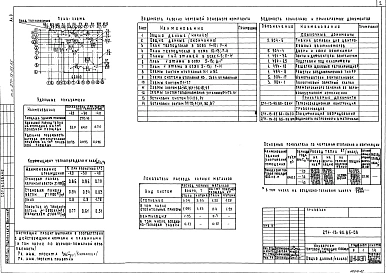

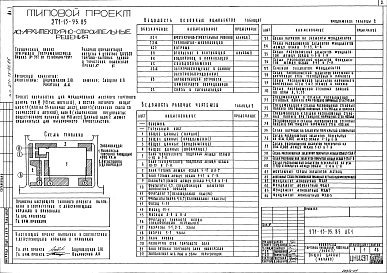

Состав проекта
Номер альбома
Наименование
Состав альбома

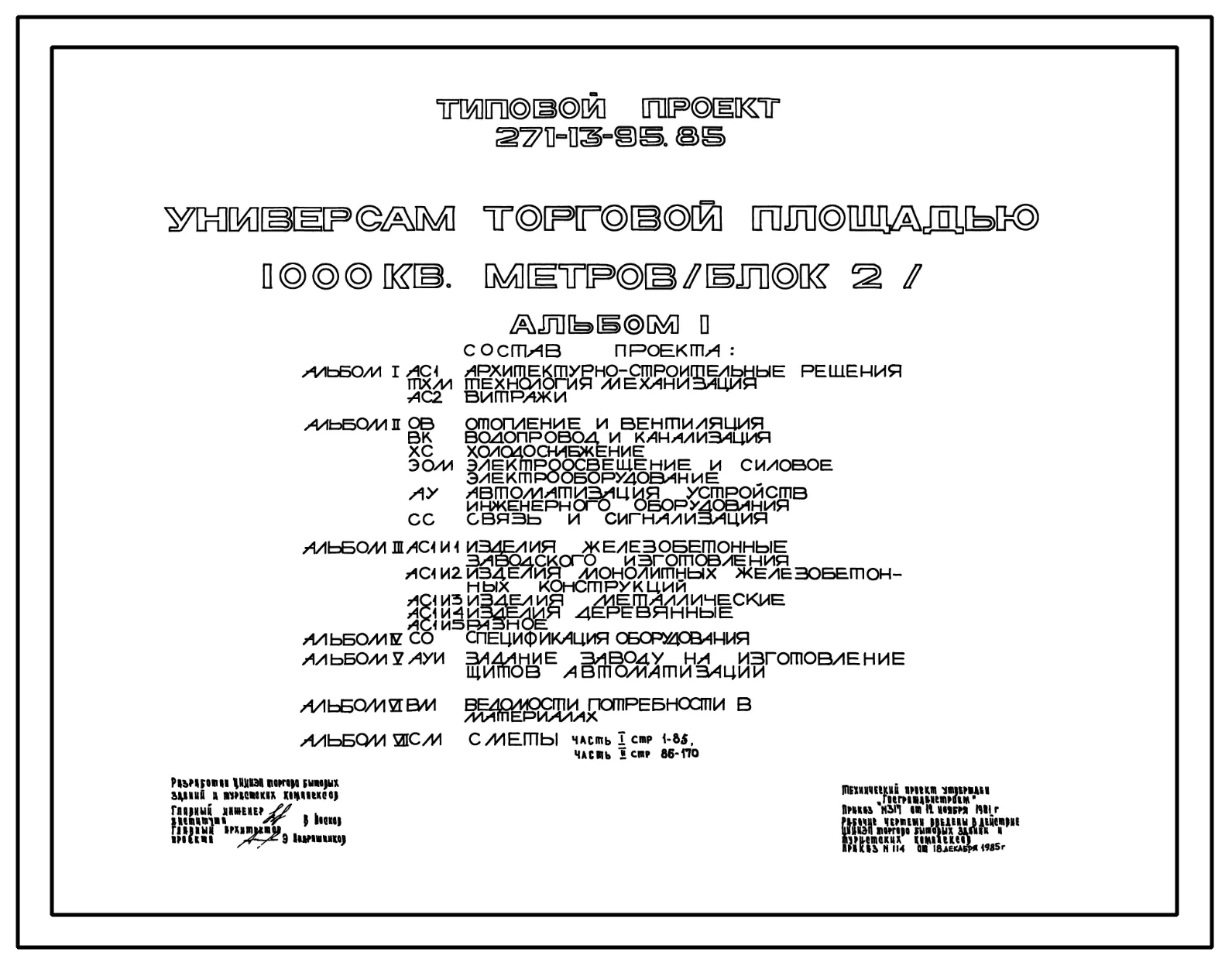

Альбом 1

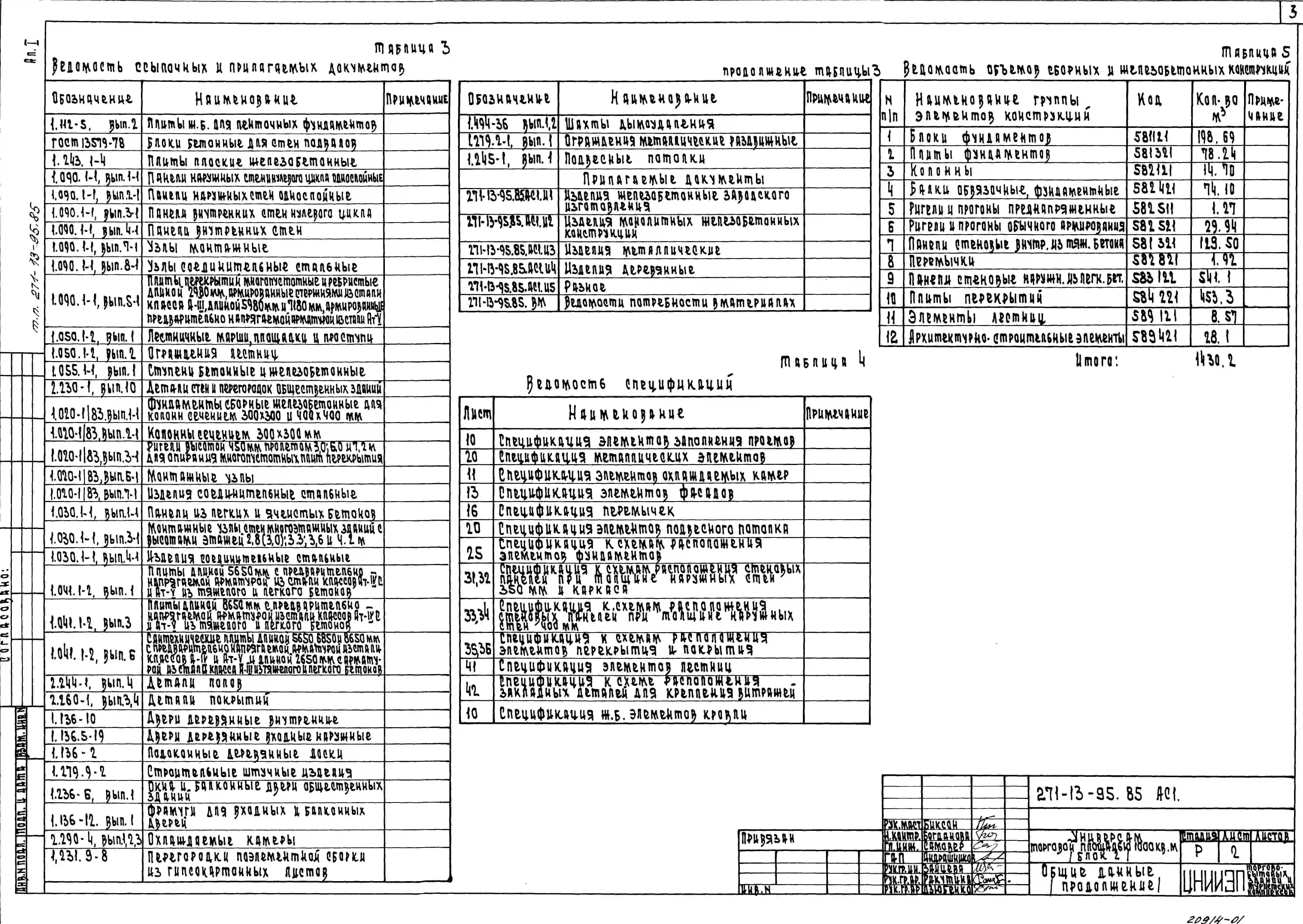

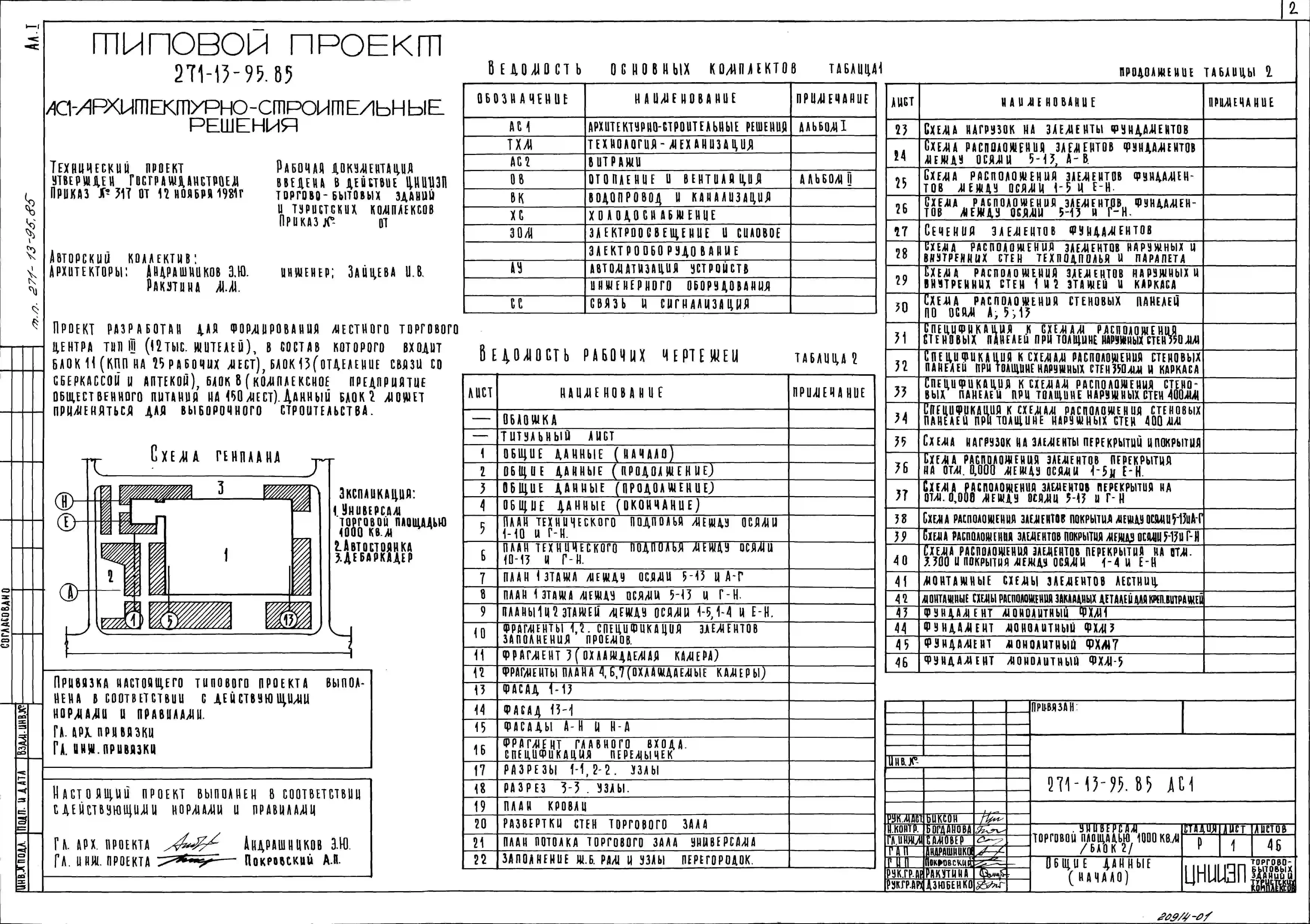

Архитектурно-строительные решения. Технология и механизация. Витражи
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Альбом 3

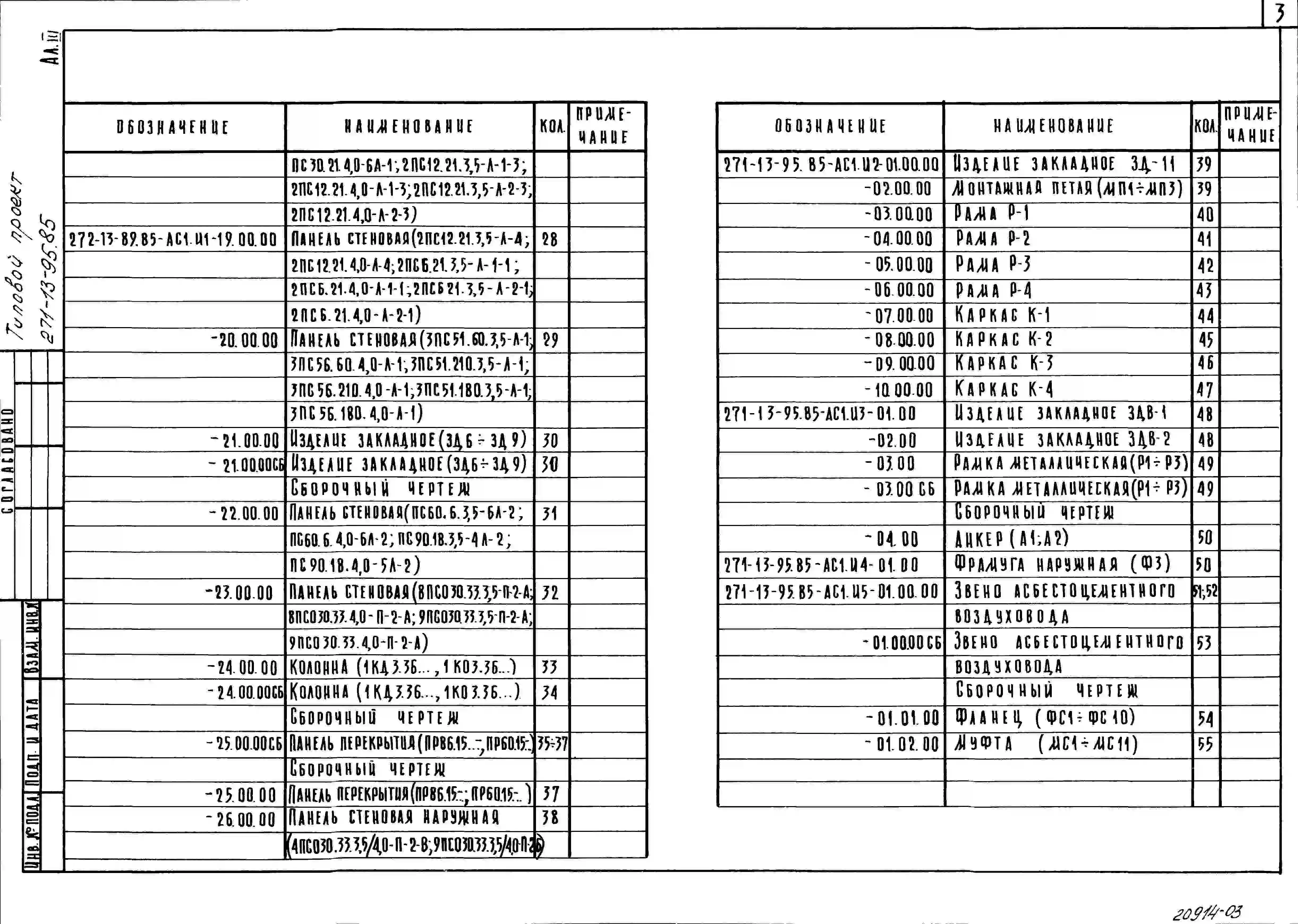

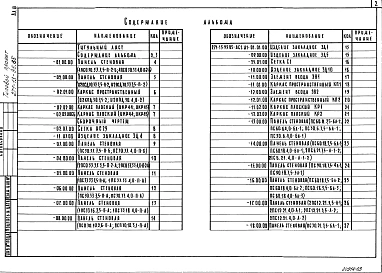

Изделия железобетонные заводского изготовления. Изделия монолитных железобетонных конструкций. Изделия металлические. Изделия деревянные. Разное
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 6
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

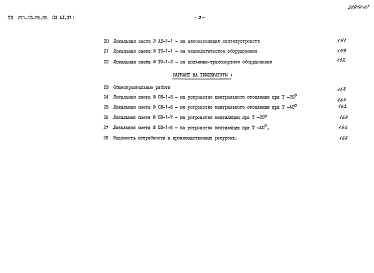

Альбом 7
Сметы Часть 2
Новое название альбома:
Альбом 7

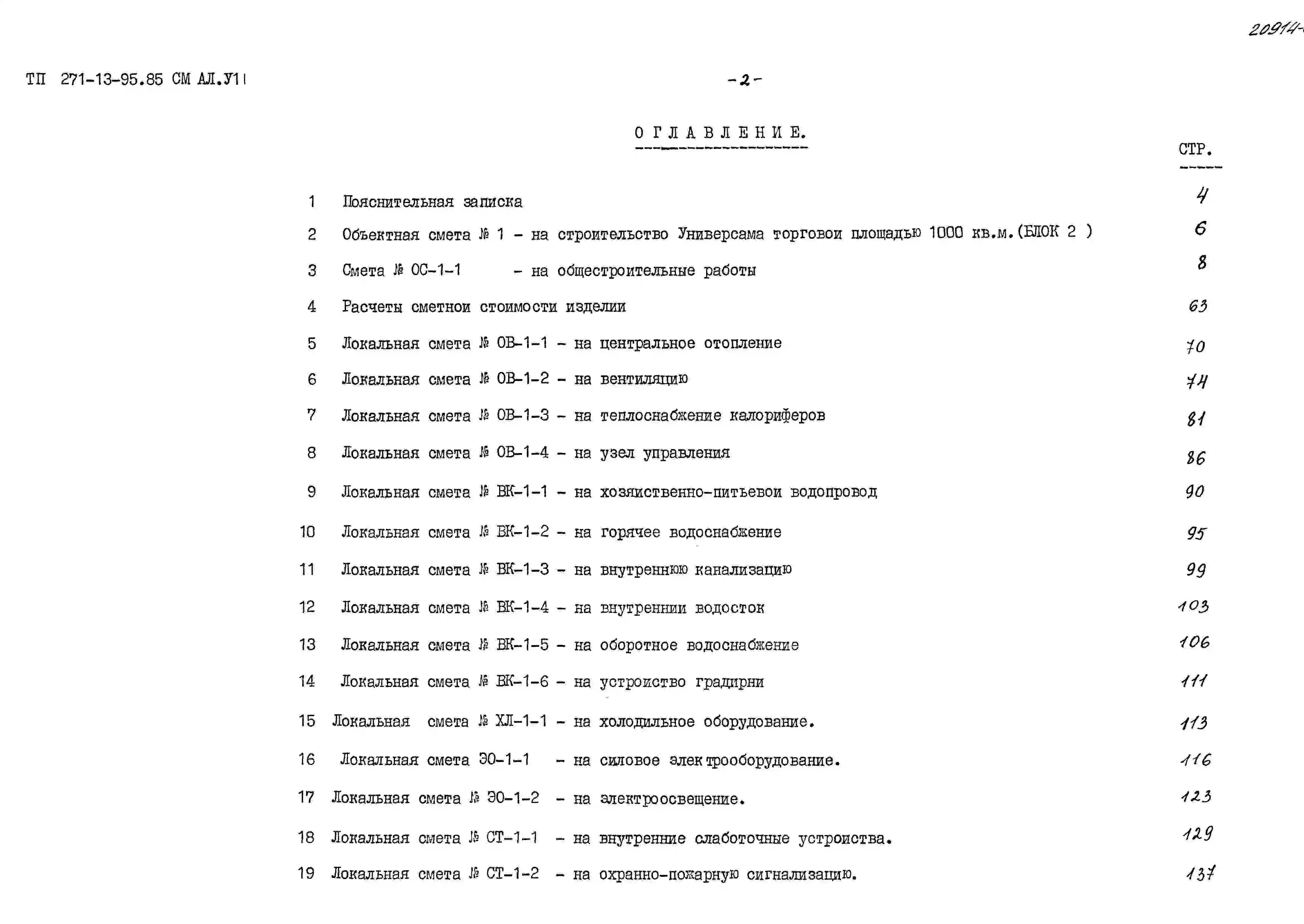

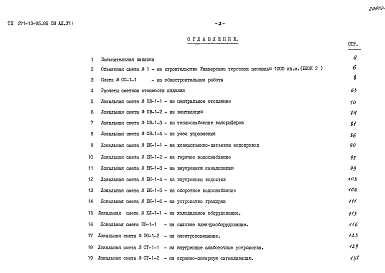

Сметы Часть 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

УНИВЕРСАМ ТОРГОВОЙ ПЛОЩАДЬЮ 1000 КВ.М (БЛОК 2).

ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ.

Тамбур главного входа – 20,84м2.

Торговый зал универсама – 928,00м2.

Кладовая хлеба – 21,68м2.

Кладовая бакалеи, гастрономии и кондитерских товаров – 75,00м2.

Помещение уборочного инвентаря – 5,68м2.

Кладовая упаковочных материалов – 9,46м2.

Подфасовка молочных и гастрономических товаров – 15,52м2.

Подфасовка мяса и рыбы – 15,52м2.

Подфасовка овощей и фруктов – 30,39м2.

Кладовая непродовольственных товаров – 138,00м2.

Венткамера – 104,60м2.

Венткамера зарядной – 8,58м2.

Зарядная – 16,36м2.

Щитовая – 10,30м2.

Кислотная – 10,30м2.

Коридор – 11,76м2.

Мастерская ремонта оборудования – 10,00м2.

Охлаждаемая камера отходов – 7,07м2.

Тамбур охлаждаемой камеры отходов – 7,80м2.

Место установки холодильного агрегата – 4,26м2.

Тамбур – 4,30м2.

Разгрузочная – 31,50м2.

Моечная – 8,10м2.

Кладовая тары – 80,75м2.

Кладовая рыбы – 7,40м2.

Разгрузочная – 25,35м2.

Тамбур – 9,20м2.

Пункт приема стеклотары – 59,20м2.

Тамбур – 1,8м2.

Кладовая овощей, фруктов и вина – 51,20м2.

Охлаждаемая камера овощей, фруктов и вина – 30,8м2.

Низкотемпературная камера – 9,20м2.

Охлаждаемая камера рыбы – 7,05м2.

Охлаждаемая камера молочных продуктов – 16,50м2.

Охлаждаемая камера гастрономии – 30,44м2.

Охлаждаемая камера мяса – 19,90м2.

Тамбур охлаждаемых камер – 12,00м2.

Разрубочная – 13,67м2.

Машинное отделение охлаждаемых камер – 39,10м2.

Машинное отделение охлаждаемых прилавков – 16,62м2.

Уборная – 4,40м2.

Венткамера – 24,28м2.

Отдел заказов. Кафетерий – 62,00м2.

Подсобное помещение кафетерия – 8,79м2.

Комплектовочная и фасовочная отдела заказов – 89,19м2.

Охлаждаемая камера отдела заказа – 5,30м2.

Место установки холодильного агрегата – 3,93м2.

Тамбур – 1,80м2.

Коридор – 180,00м2.

Тепловой пункт – 34,00м2.

Тамбур – 1,80м2.

Кабинет директора – 10,47м2.

Главная касса – 7,52м2.

Помещение уборочного инвентаря – 7,00м2.

Электрощитовая – 16,70м2.

Коридор – 49,30м2.

Мужской гардероб – 20,26м2.

Женский гардероб – 60,80м2.

Душевая женская – 3,70м2.

Душевая мужская – 1,62м2.

Уборная мужская – 6,25м2.

Уборная женская – 17,67м2.

Помещение личной гигиены женщин – 2,82м2.

Подсобное помещение – 2,32м2.

Тамбур – 5,40м2.

Красный уголок – 34,28м2.

Контора – 34,28м2.

Туалет – 7,65м2.

Коридор – 30,00м2.

Бельевая – 13,26м2.

Комната персонала – 57,00м2.

Градирня и венткамера – 39,41м2.

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ.

Фундамент – сборные железобетонные по серии 1.020-1/83, вып.1-1, типоразмеров – 2; монолитные, типоразмеров – 4.

Блоки стен подвала – сборные бетонные по ГОСТ13579-78, типоразмеров – 11.

Плиты для ленточных фундаментов – по серии 1.112-5, выпуск 2, типоразмеров – 8; серия 1.112-5, выпуск 4, типоразмеров – 2.

Колонны – сборные железобетонные по серии 1.020-1/83, вып.1-1, типоразмеров – 1.

Ригели – сборные железобетонные по серии 1.020-1/83, вып.3-1, типоразмеров – 1.

Перекрытия (и покрытия) – сборные железобетонные плиты по серии 1.090.1-1, выпуск 5-1, типоразмеров – 6; по серии 1.041.1-2, выпуск 6, типоразмеров – 6.

Плиты продольных каналов – сборные железобетонные по серии 1.243.1-4, типоразмеров – 3.

Стены – панели стеновые по сериям 1.090.1-1, типоразмеров – 4; 1.090.1-1, вып.2-1, типоразмеров – 4; 1.090.1-1, вып.3-1, типоразмеров – 3; 1.090.1-1, вып.4-1, типоразмеров – 5; 1.090.1-1, вып.1-1, типоразмеров – 9.

Перемычки – сборные железобетонные по серии 1.138-10, выпуск 1, типоразмеров – 7.

Перегородки – кирпичные и из гипсокартонных листов по серии 1.231.9-8, вып.1.

Лестничные марши и площадки – сборные железобетонные по серии 1.050.1-2, выпуск – 1, типоразмеров – 1.

Ограждения – металлические по серии 1.050.1-2, выпуск 2, типоразмеров – 3; по серии ИИ-03-03, альбом 71-64, типоразмеров – 1.

Крыша – плоская совмещенная с кровлей, с внутренним водостоком.

Кровля – рулонная плоская, из 4-х слоев антисептированного рубероида с защитным слоем из гравия.

Утеплитель – плиты из пенобетона ∂=-400кгс/м3, минераловатных жестких плит ∂=250кгс/м3.

Полы – литые мозаичные, керамическая плитка, линолеум, бетонные, детали по серии 2.244-1, выпуск 4.

Окна – по серии 1.236-6, выпуск 1, типоразмеров – 2.

Витражи – из алюминиевых сплавов по серии 1.236.4-7/84.

Двери – по серии 1.136-10, типоразмеров – 5; по серии 1.136.5-19, типоразмеров – 4; по серии 1.236-5, выпуск 2, типоразмеров – 1.

Наибольшая масса монтажного элемента (стеновая панель) – 7,48т.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.

Водопровод – хозяйственно-питьевой от городской сети. Напор на вводе Н=16,32м водяного столба, при пожарном водоснабжении Н=13,15водяного столба, для технологических нужды – Н=15,06м.

Горячее водоснабжение – от внешних источников.

Канализация – хозяйственно-бытовая в городскую сеть. Ливнестоки – в городскую сеть.

Отопление – водяное, центральное от городской сети. Параметры теплоносителя Т=150-700С.

Вентиляция – приточно-вытяжная с механическим побуждением и естественная.

Электроснабжение – от городской сети напряжением 380/220В.

Устройства связи – радиофикация, телефонизация, электрочасофикация, пожарная и охранная сигнализация.

Прочее оборудование – площадка уравнительная ПУС-3000.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ.

Расчетный показатель – один кв.метр торговой площади. Данный проект может быть применен для выборочного строительства и для формирования местных торговых центров (тип 3). Сметная стоимость составлена в ценах и нормах 1984 г.
