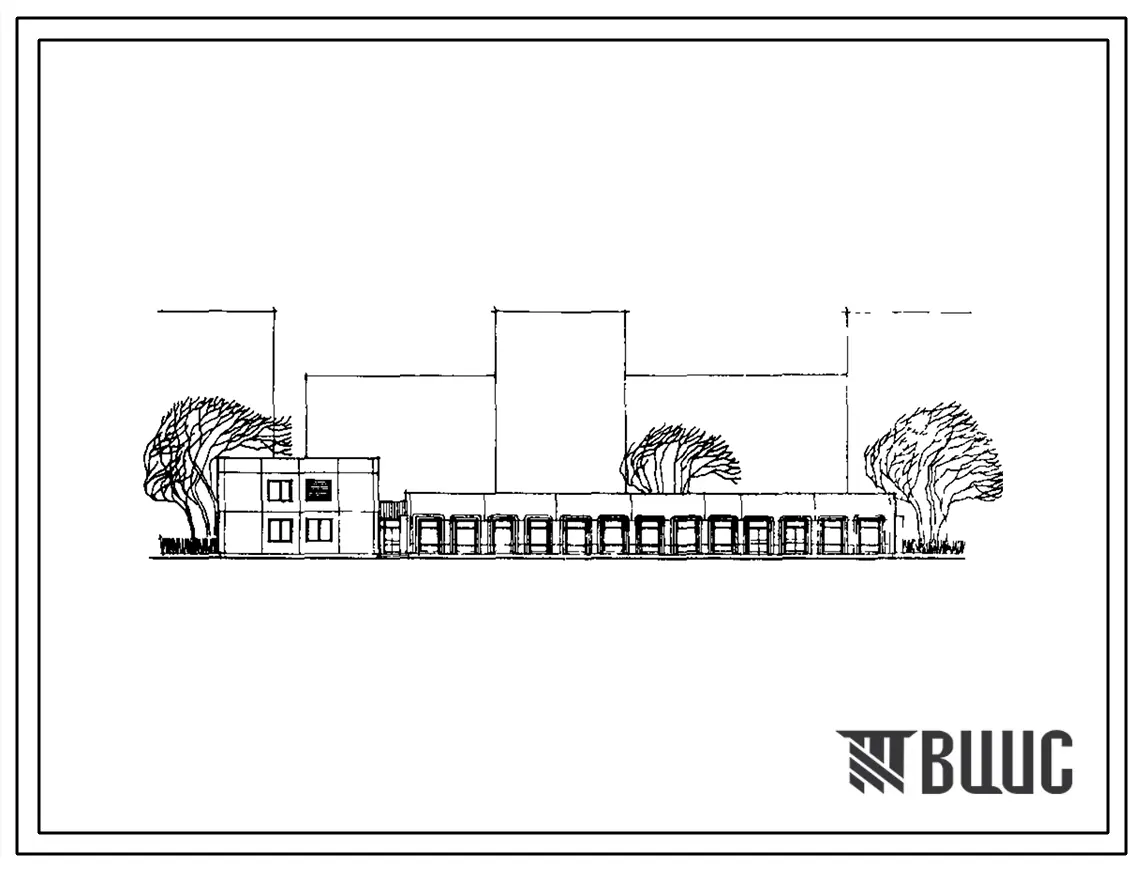

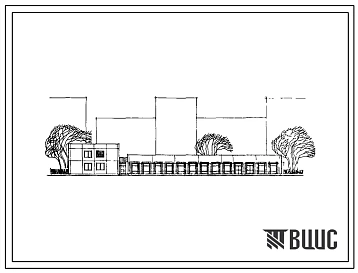

Типовой проект 272-13-88.85 Универсам торговой площадью 650 м2. Блок 1. Здание одно-, двухэтажное. Каркас сборный железобетонный серии 1.020-1/83.Стены из легкобетонных панелей. Объем 7132 м3

Общие данные

Номер проекта

272-13-88.85

Наименование проекта

Универсам торговой площадью 650 м2. Блок 1. Здание одно-, двухэтажное. Каркас сборный железобетонный серии 1.020-1/83.Стены из легкобетонных панелей. Объем 7132 м3

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

  • ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.
Продажа паспорта проекта -360 рублей /паспорт
Продажа чертежей по листам - от 250 рублей/лист
Продажа чертежей по Альбомам - от 3000 рублей/альбом

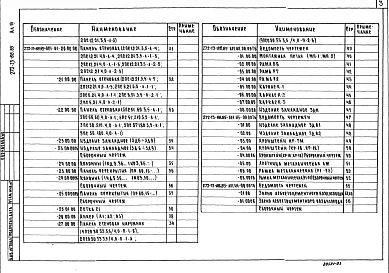

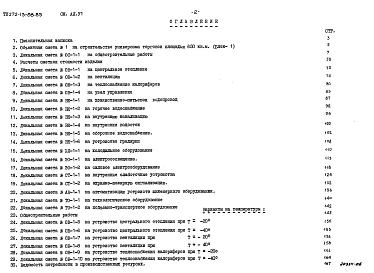

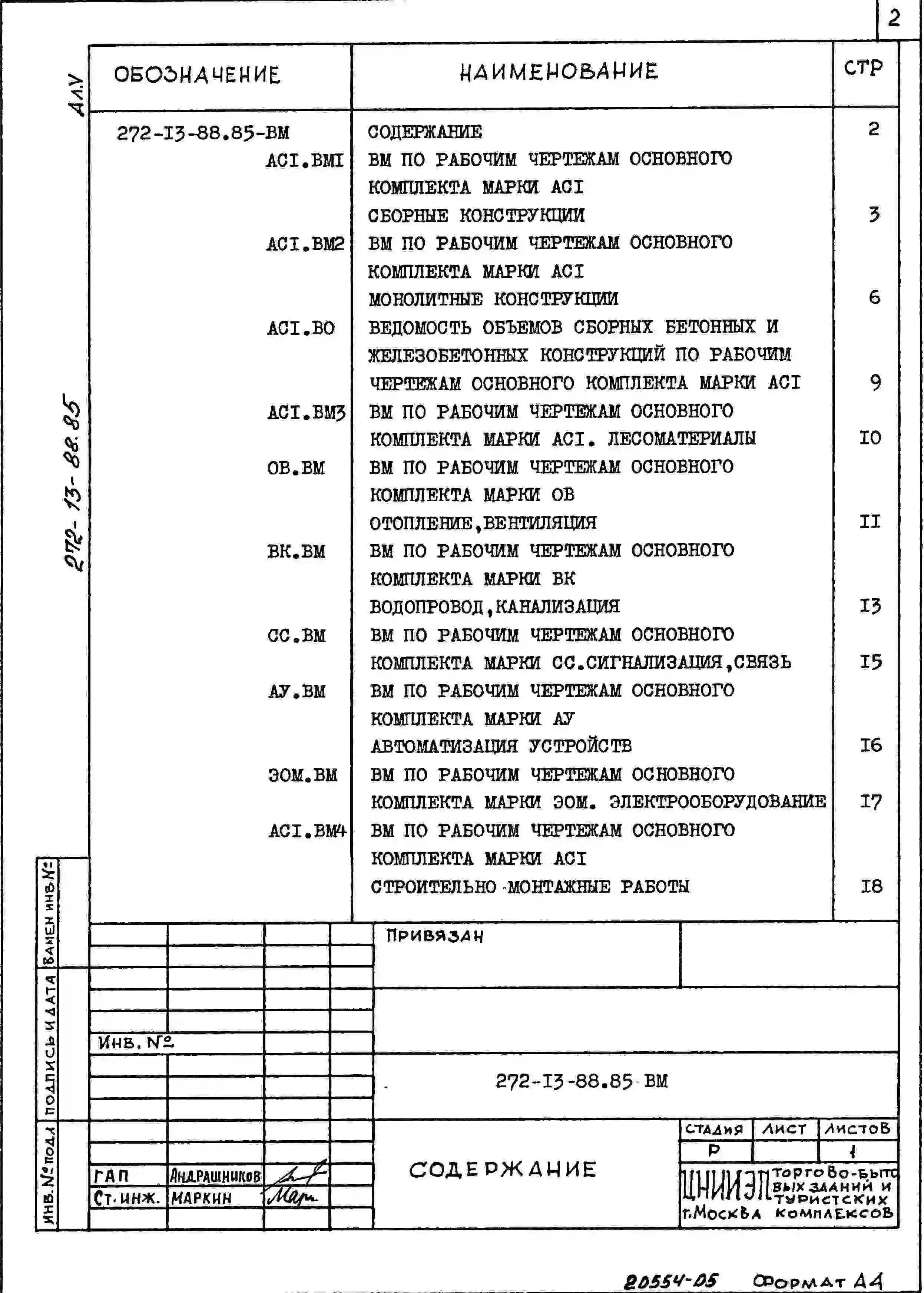

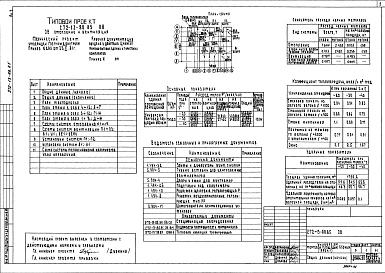

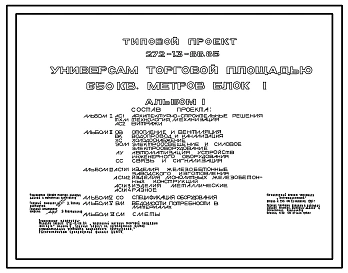

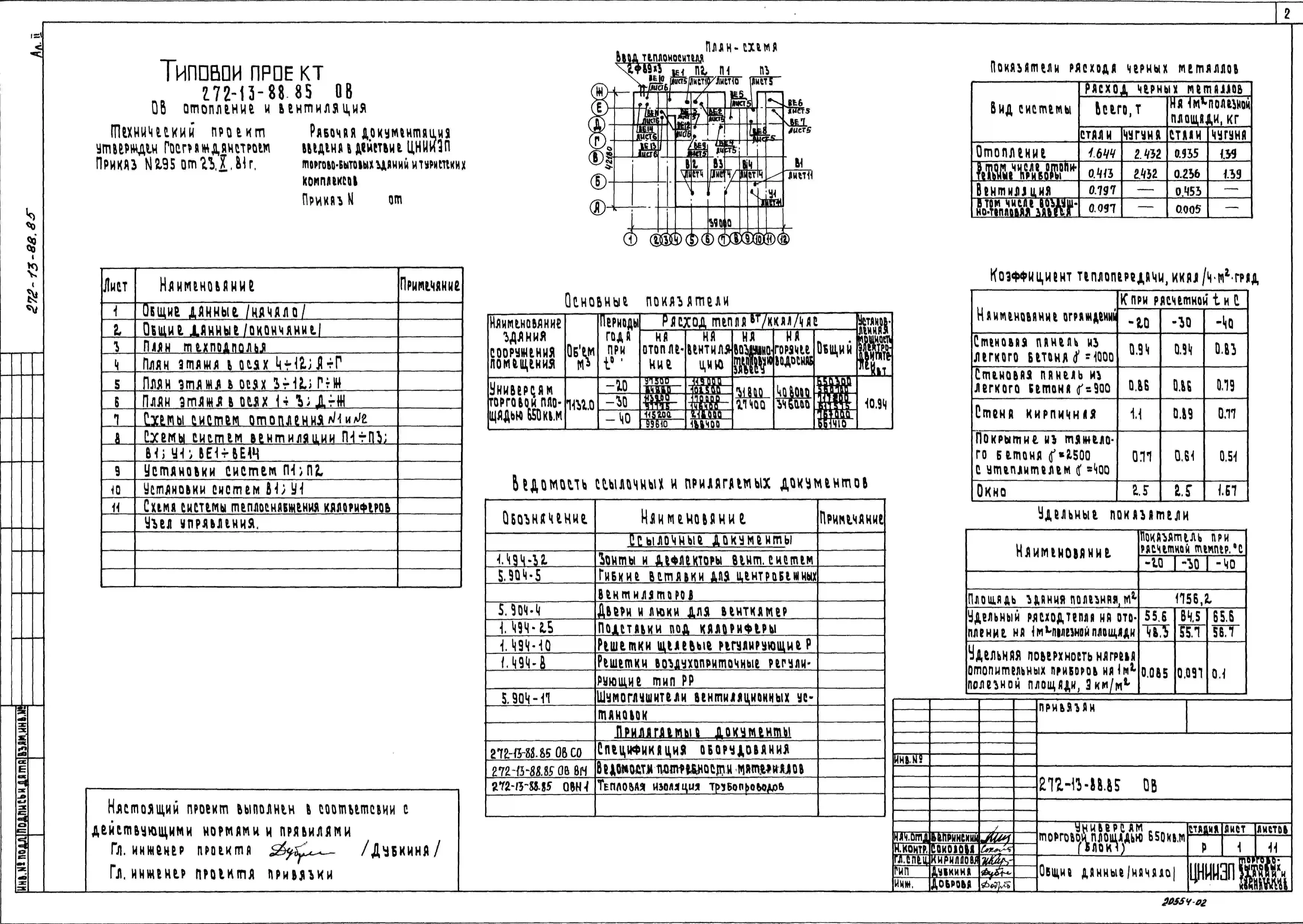

Состав проекта
Номер альбома
Наименование
Состав альбома

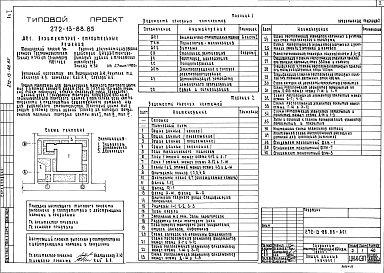

Альбом 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

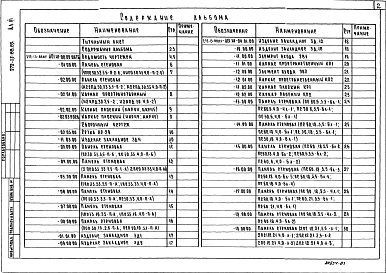

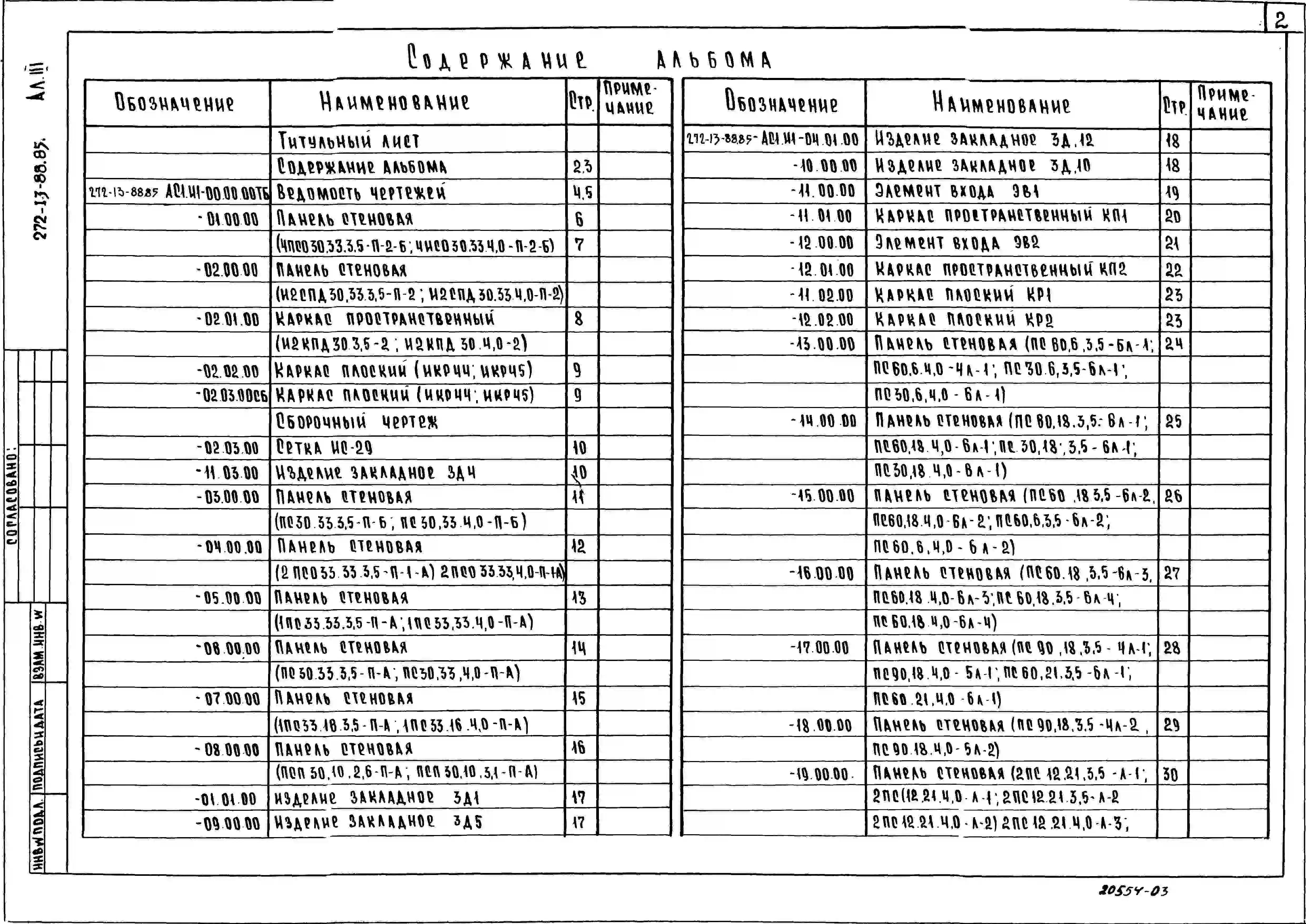

Альбом 3
Изделия железобетонные заводского изготовления. Изделия монолитных железобетонных конструкций. Изделия металлические. Изделия деревянные
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

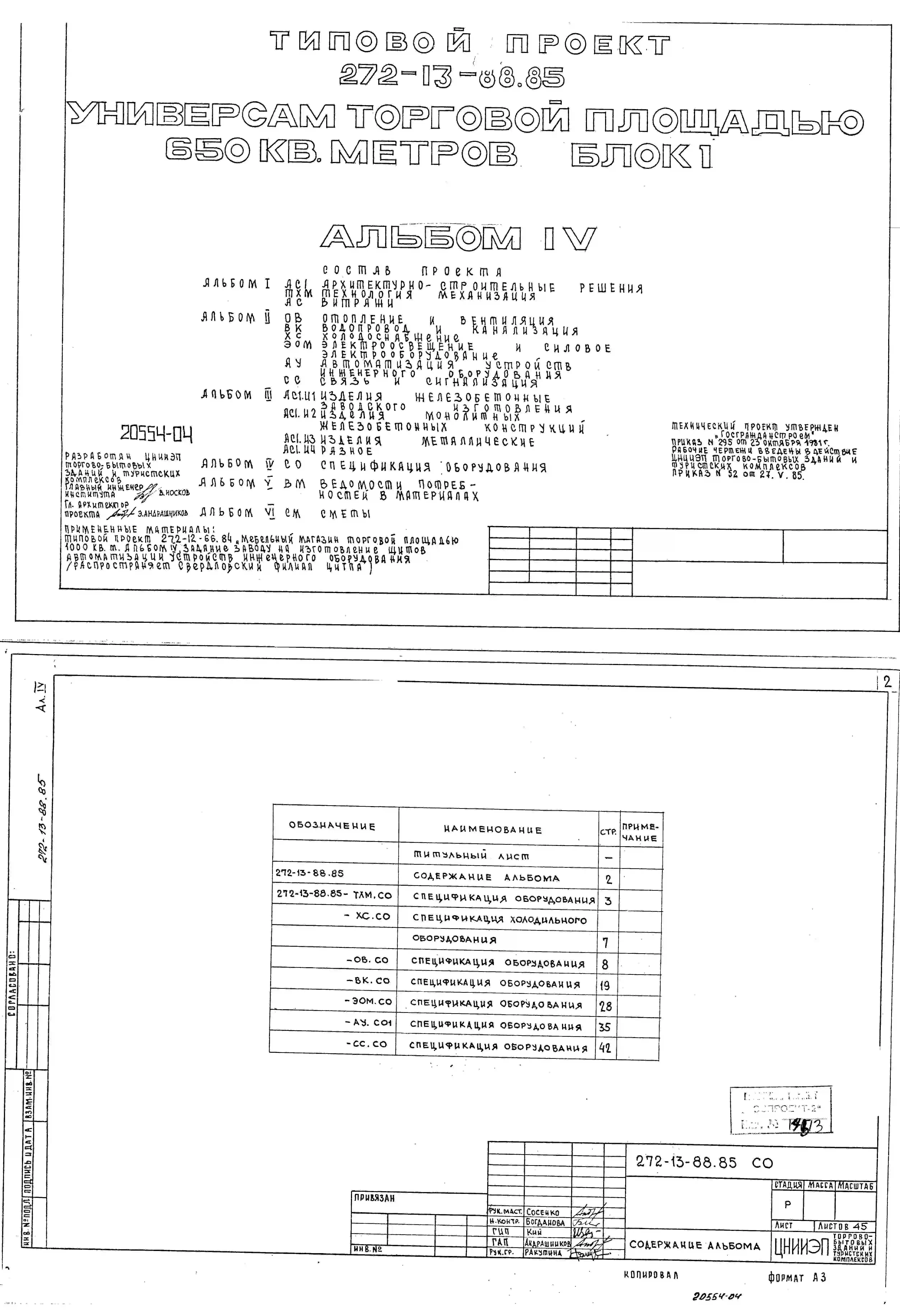

Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 6
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

УНИВЕРСАМ ТОРГОВОЙ ПЛОЩАДЬЮ 650КВ.М (БЛОК 1).

ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ.

1 ЭТАЖ.

Тамбур главного входа – 20,84м2.

Торговый зал универсама – 612,26 м2.

Кладовая хлеба – 17,57 м2.

Кладовая кондитерских товаров – 10,78 м2.

Кладовая бакалеи – 28,62 м2.

Подфасовка молочно-жировых продуктов – 16,27 м2.

Подфасовка гастрономии – 14,40 м2.

Подфасовка мяса и рыбы – 14,40 м2.

Подфасовка квашений и солений – 13,92 м2.

Моечная – 12,50 м2.

Кладовая упаковочных материалов – 11,70 м2.

Машинное отделение – 29,64 м2.

Венткамера – 17,75 м2.

Отдел заказов – 21,72 м2.

Моечная – 8,37 м2.

Подсобное помещение кафетерия – 8,50 м2.

Помещение уборочного инвентаря – 7,60 м2.

Тамбур – 2,61 м2.

Коридор – 149,70 м2.

Тамбур – 3,90 м2.

Электрощитовая – 14,20 м2.

Главная касса – 8,05 м2.

Венткамера – 40,88 м2.

Кладовая тары – 49,77 м2.

Кладовая непродовольственных товаров – 89,10 м2.

Разгрузочная – 33,00 м2.

Тамбур – 3,64 м2.

Тамбур охлаждаемой камеры отходов – 6,00 м2.

Охлаждаемая камера отходов – 6,72 м2.

Место установки холодильного агрегата – 4,50 м2.

Кладовая овощей, фруктов и вина – 51,32 м2.

Помещение приема стеклотары – 47,68 м2.

Тамбур .

Машинное отделение – 16,58 м2.

Охлаждаемая камера овощей, фруктов и вина – 22,34 м2.

Охлаждаемая камера мяса – 14,92 м2.

Охлаждаемая камера рыбы – 9,00 м2.

Разрубочная – 7,36 м2.

Охлаждаемая камера молочно-жировых продуктов – 11,47 м2.

Охлаждаемая камера гастрономии – 17,75 м2.

Тамбур охлаждаемых камер – 9,31 м2.

Тамбур – 2,00 м2.

Коридор – 13,65 м2.

Комната персонала – 34,28 м2.

Тепловой пункт – 16,76 м2.

Помещение уборочного инвентаря – 3,14 м2.

Бельевая – 5,80 м2.

Контора – 12,76 м2.

Кабинет директора – 11,44 м2.

Мужская уборная – 2,97 м2.

Женская уборная – 6,33 м2.

Комната личной гигиены женщин – 3,74 м2.

2 ЭТАЖ.

Женский гардероб – 22,36 м2.

Мужской гардероб – 14,84 м2.

Душевые – 3,24 м2.

Градирня – 38,27 м2.

Мужская уборная – 2,97 м2.

Женская уборная – 8,90 м2.

Коридор – 14,80 м2.

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ.

Фундаменты – сборные железобетонные по серии 1.020-1/83, выпуск 1-1, типоразмеров – 2; 1.112-5, выпуск 2, типоразмеров – 6; монолитные типоразмеров – 4.

Блоки стен подвала – сборные бетонные по ГОСТ 13579-78, типоразмеров – 10.

Колонны – сборные железобетонные по серии 1.020-1/83, выпуск 2-15, типоразмеров – 2.

Ригели – сборные железобетонные по серии 1.020-1/83, выпуск 3-1, типоразмеров – 3.

Перекрытия (и покрытия) – сборные железобетонные панели по серии 1.090.1-1, выпуск 5-1, типоразмеров – 8, 1.041.1-2, выпуск 1, типоразмеров – 4, выпуск 3, типоразмеров – 2, выпуск 6, типоразмеров – 1.

Плиты подпольных каналов – сборные железобетонные по серии 1.243.1-4, типоразмеров – 1.

Стены – панели стеновые по серии 1.090.1-1, выпуск 1-1, типоразмеров – 10; 1.090.1-1, выпуск 1-1, типоразмеров – 4; выпуск 3-1, типоразмеров – 5; выпуск 2-1, типоразмеров – 6; выпуск 4-1, типоразмеров – 4.

Перемычки – сборные железобетонные по серии 1.138-10, выпуск 1, типоразмеров – 4; 1.138-10, выпуск 2, типоразмеров – 4.

Перегородки – из сухой гипсовой штукатурки по серии 1.231.9-8, выпуск 1 и кирпичные.

Лестничные марши и площадки – сборные железобетонные по серии 1.050.1-2, выпуск 1, типоразмеров – 2.

Ограждения – металлические по серии 1.050.1-2, выпуск 2, типоразмеров – 2.

Крыша – плоская совмещенная, с кровлей, с внутренним водостоком, вентилируемая.

Кровля – рулонная плоская, из 4-х слоев антисептированного рубероида с защитным слоем гравия.

Утеплитель – плиты из пенобетона ∂=400кгс/м3, минераловатных жестких плит ∂=250кгс/м3.

Полы – литые мозаичные, керамическая плитка, линолеум, бетонные, детали по серии 2.244-1, выпуск 4.

Окна – по серии 1.236-6, выпуск 1, ч.2, типоразмеров – 2.

Витражи – из алюминиевых сплавов по серии 1.236.4-8.

Двери – по серии 1.136-10, типоразмеров – 6; по серии 1.136.5-19, типоразмеров – 5.

Наибольшая масса монтажного элемента (стеновая панель) – 7,42т.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.

Водопровод – хозяйственно-питьевой от городской сети. Напор на вводе Н=16,32м. при пожарном водоснабжении Н=13,15м, для технологических нужд Н=15,06м.

Горячее водоснабжение – от внешних источников.

Канализация – хозяйственно-бытовая в городскую сеть. Ливнестоки в городскую сеть.

Отопление – водяное, центральное от городских сетей. Параметры теплоносителя Т=150-700С.

Вентиляция – приточно-вытяжная с механическим побуждением и естественно-вытяжная.

Электроснабжение – от городской сети напряжением 380/220В.

Устройства связи – радиофикация, телефонизация, электрочасофикация, пожарная и охранная сигнализация.

Прочее оборудование – площадка уравнительная «ПУС-3000». Штабелер «ПМГ-250».

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ.

Расчетный показатель – один кв.метр торговой площади. Данный проект (блок 1) может быть применен для выборочного строительства и для формирования местных торговых центров (тип 1) на 5 тысяч жителей и (тип 2) на 8 тысяч жителей. Сметная документация определена в нормах и ценах 1984 года.

Нормативные документы

Номер документа
Наименование
Блоки бетонные для стен подвалов. Технические условия (с Изменением N 1)
