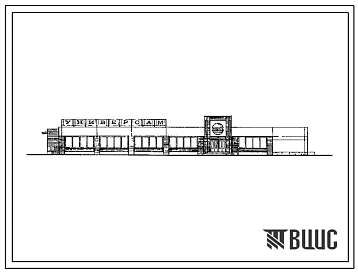

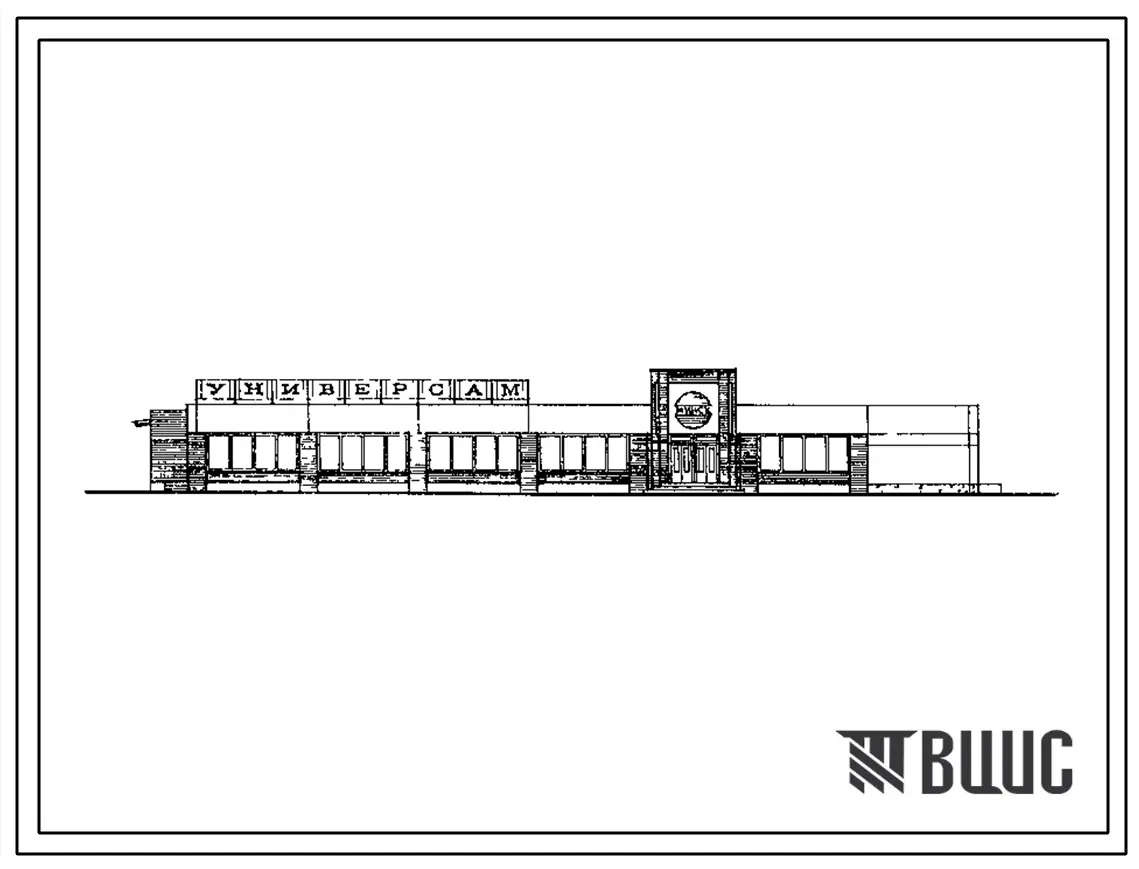

Типовой проект 272-13-107.85 Универсам торговой площадью 400 м2. Здание одноэтажное. Каркас сборный железобетонный серии 1.020-1/83.Стены из легкобетонных панелей. Объем 4036 м3

Общие данные

Номер проекта

272-13-107.85

Наименование проекта

Универсам торговой площадью 400 м2. Здание одноэтажное. Каркас сборный железобетонный серии 1.020-1/83.Стены из легкобетонных панелей. Объем 4036 м3

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

  • ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.
Продажа паспорта проекта -360 рублей /паспорт
Продажа чертежей по листам - от 250 рублей/лист
Продажа чертежей по Альбомам - от 3000 рублей/альбом

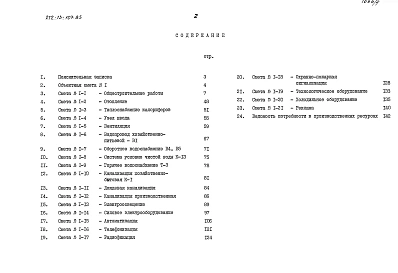

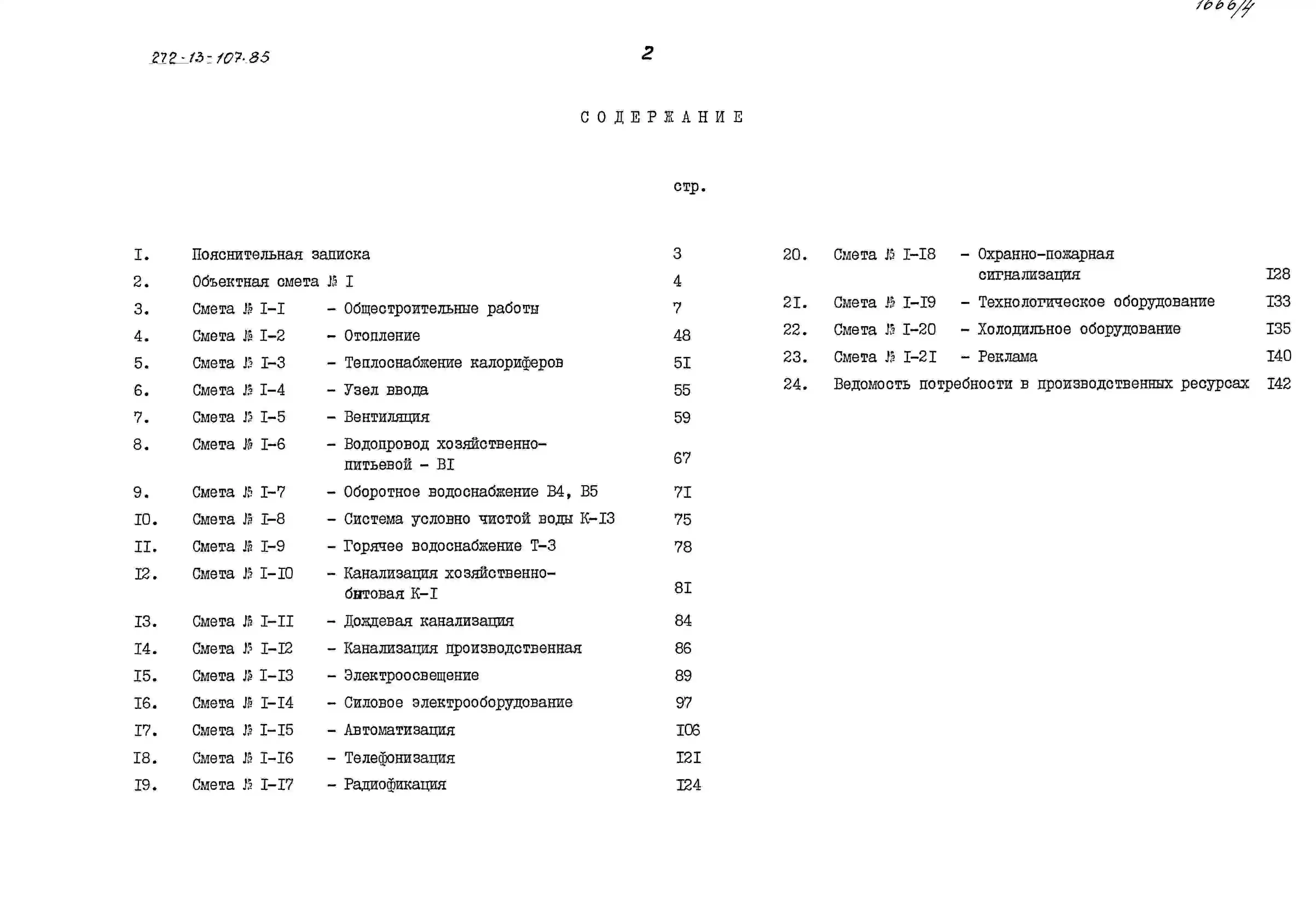

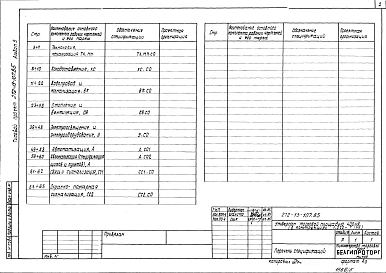

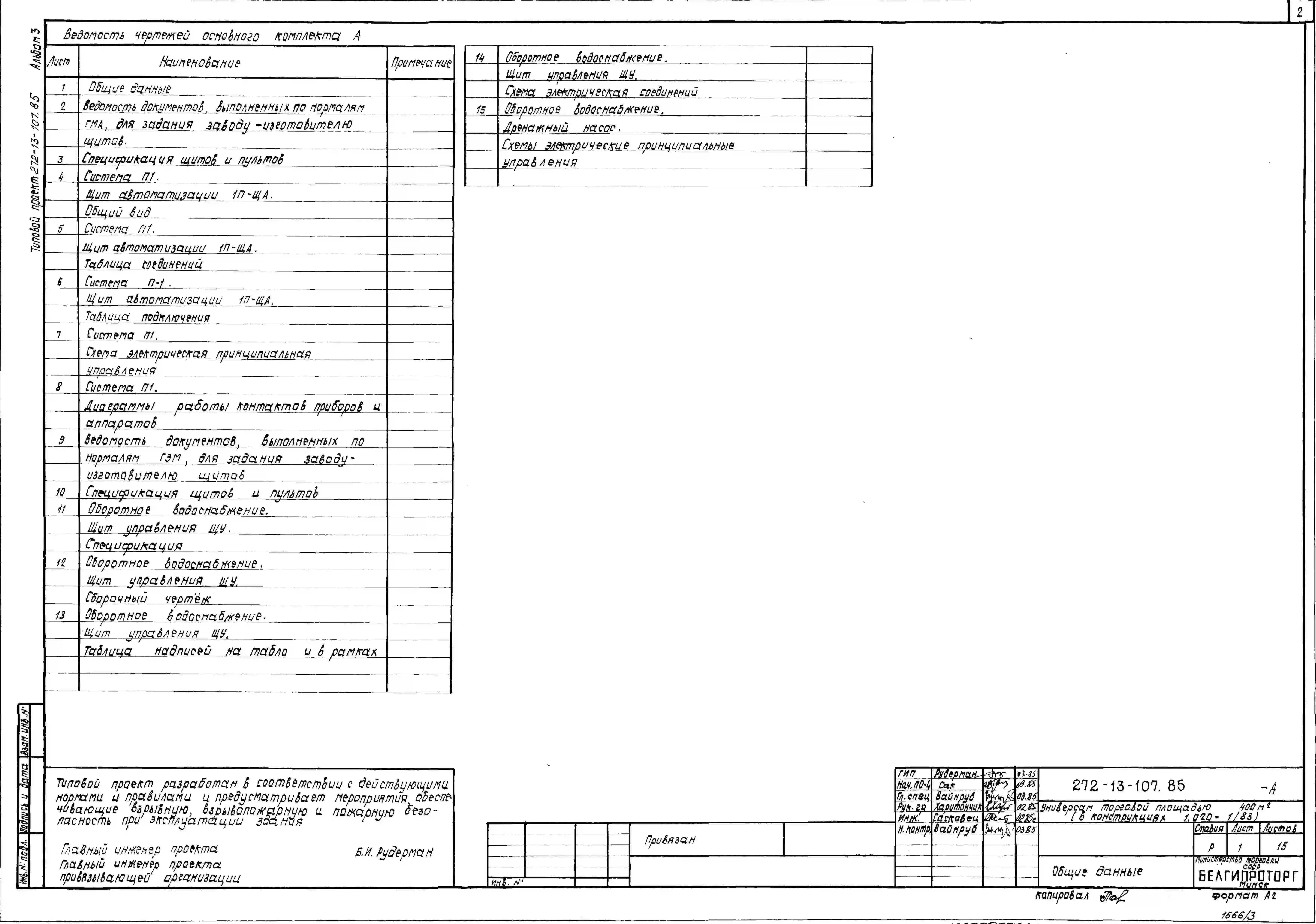

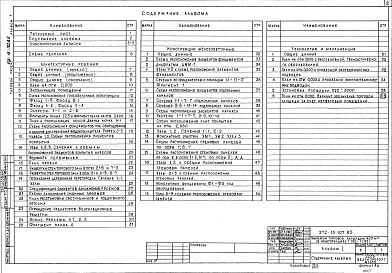

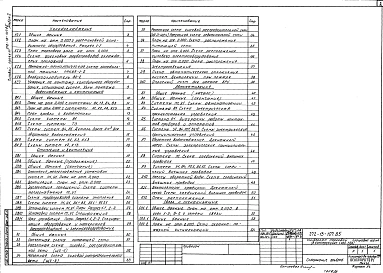

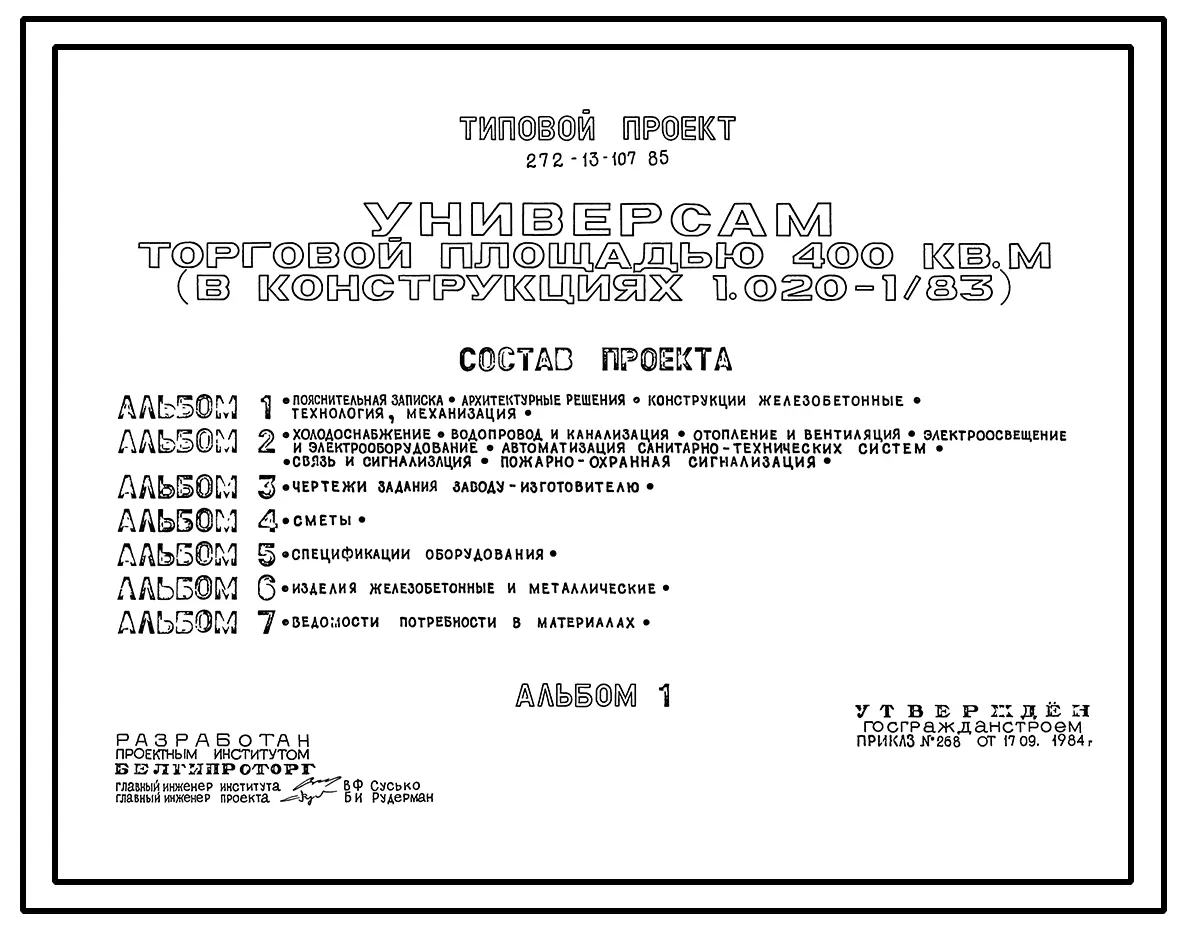

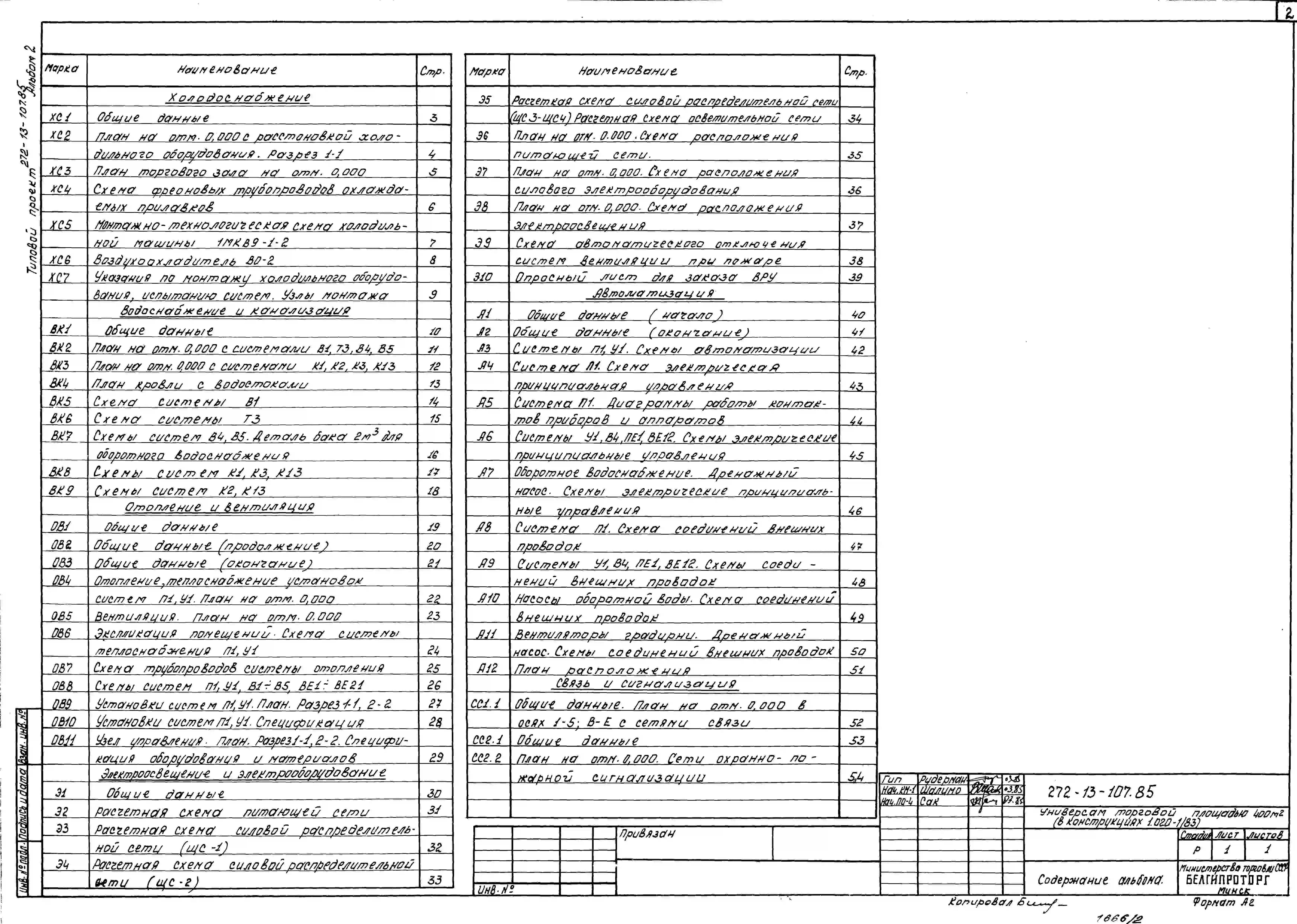

Состав проекта
Номер альбома
Наименование
Состав альбома

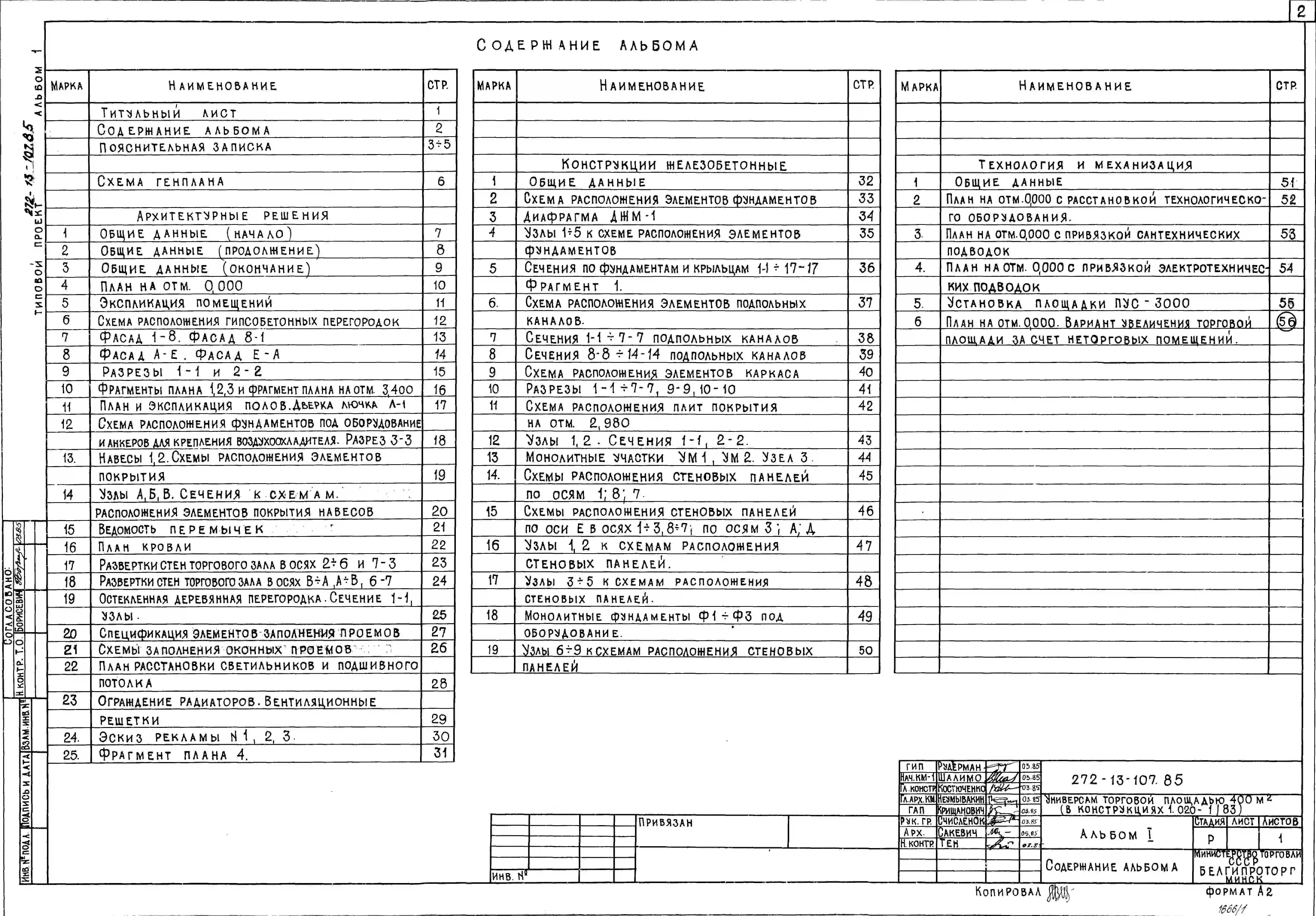

Альбом 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

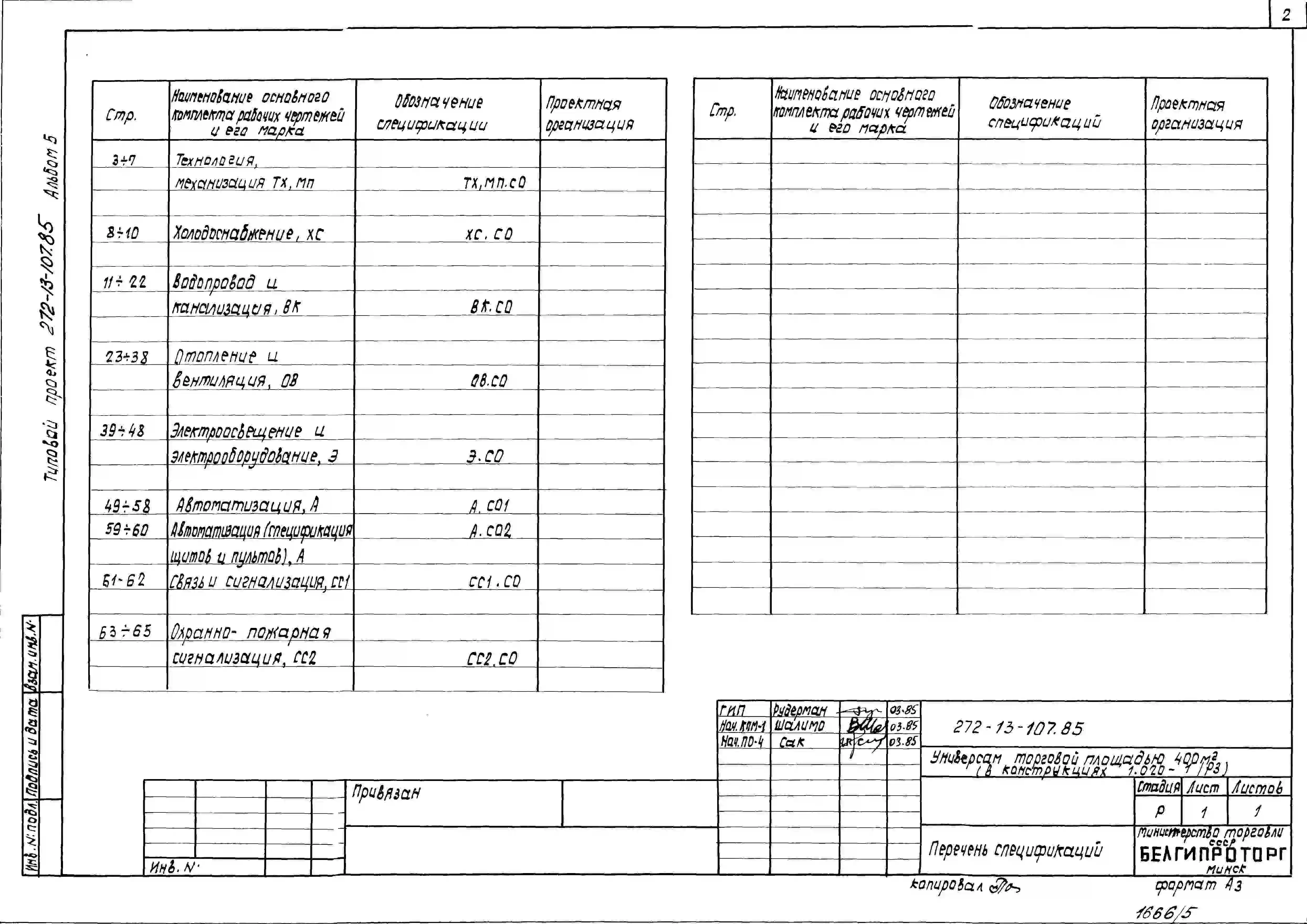

Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

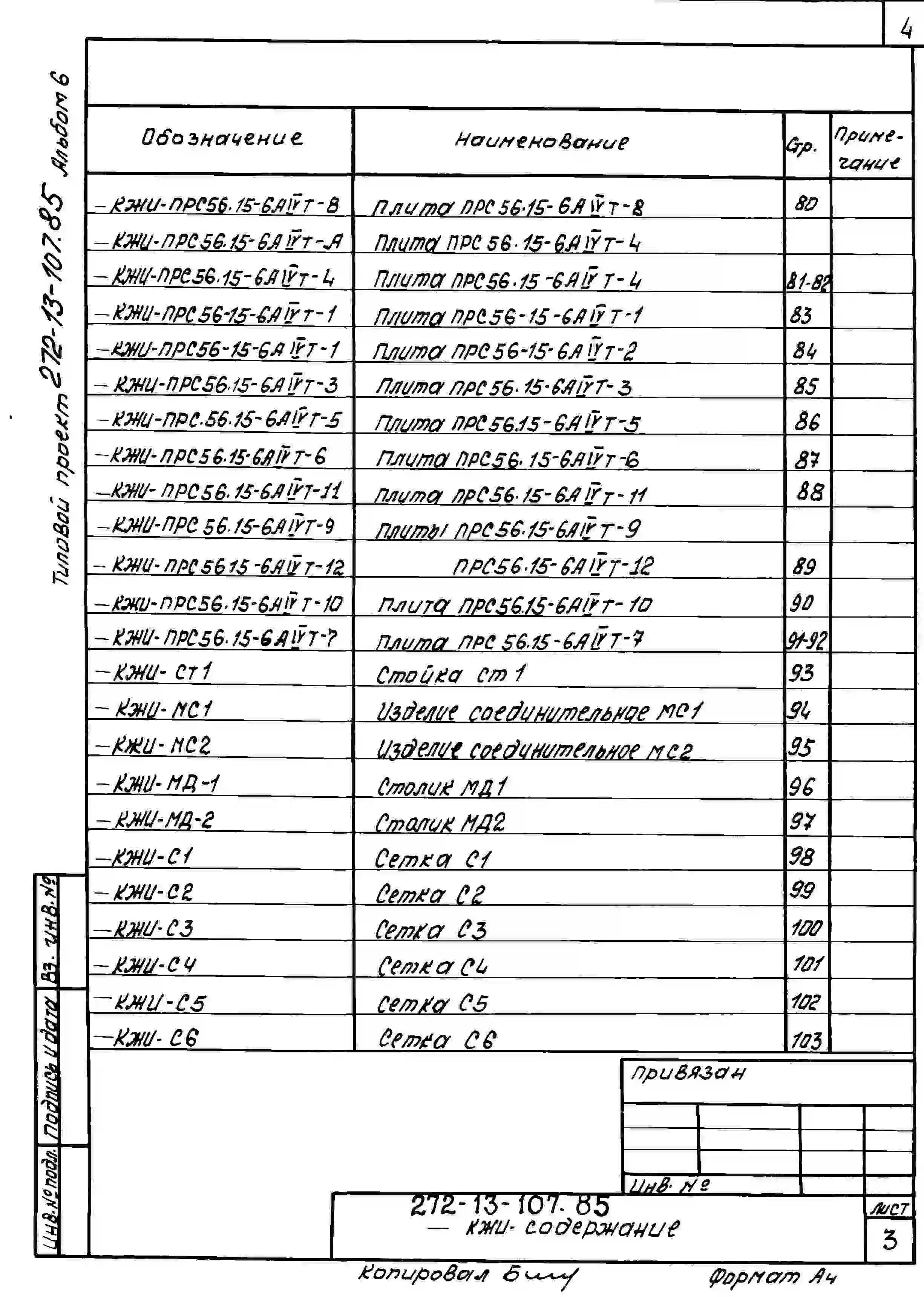

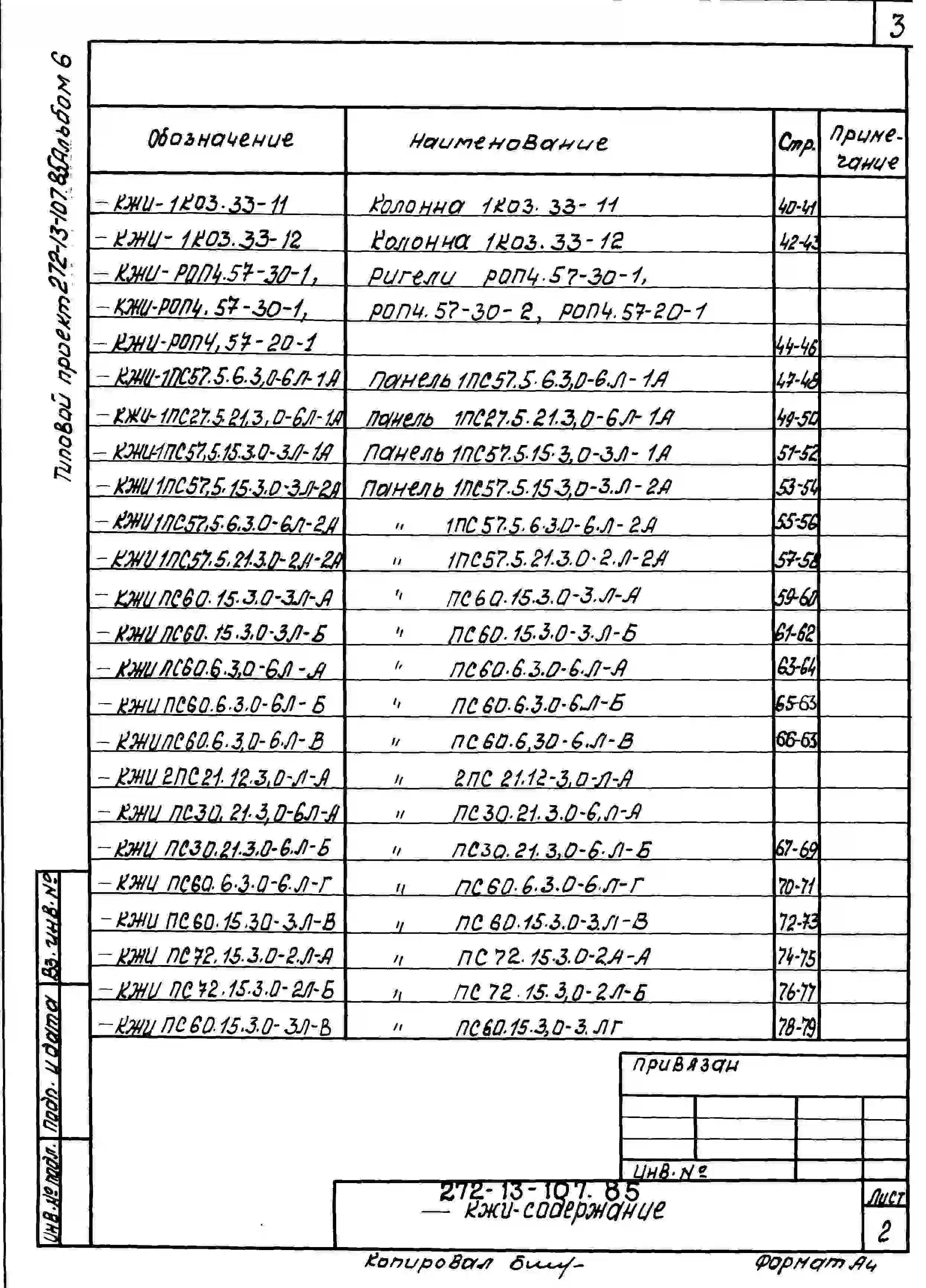

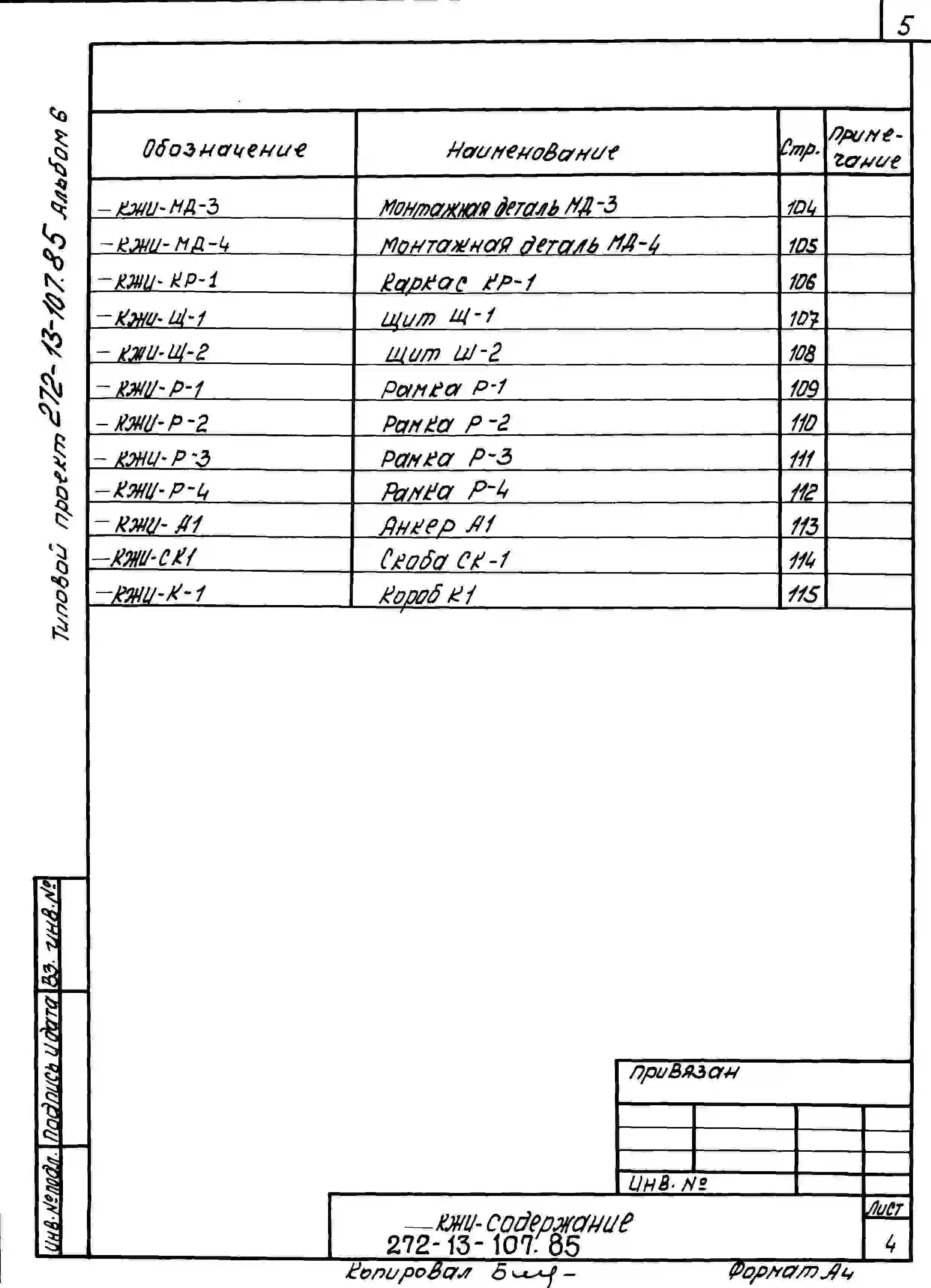

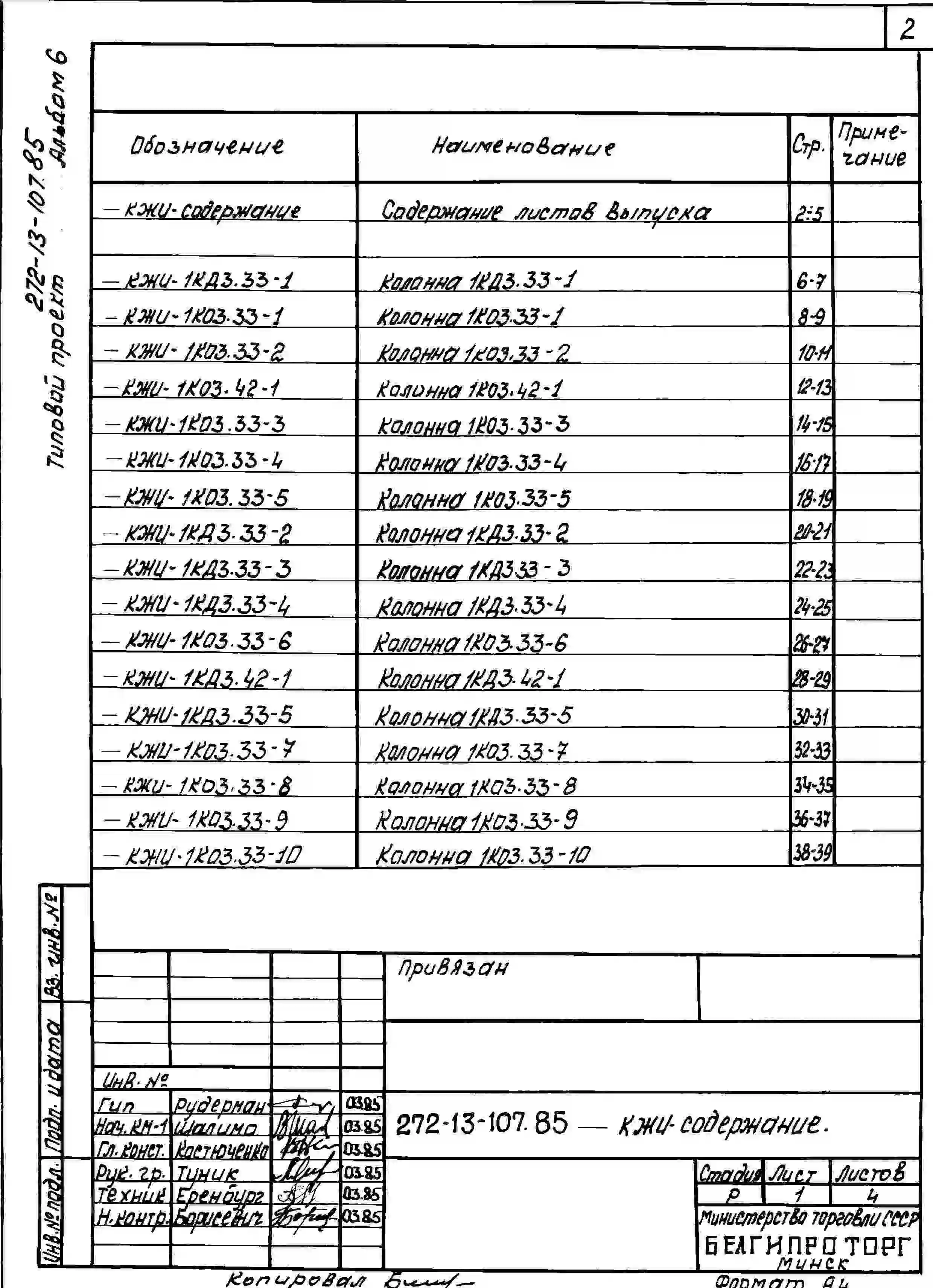

Альбом 6

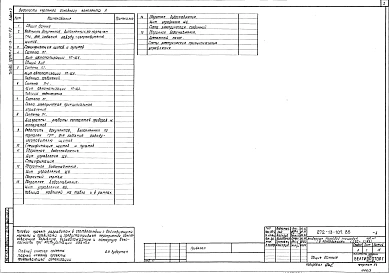

Изделия железобетонные и металлические
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:
4 картинка альбома:     Alt для картинки:

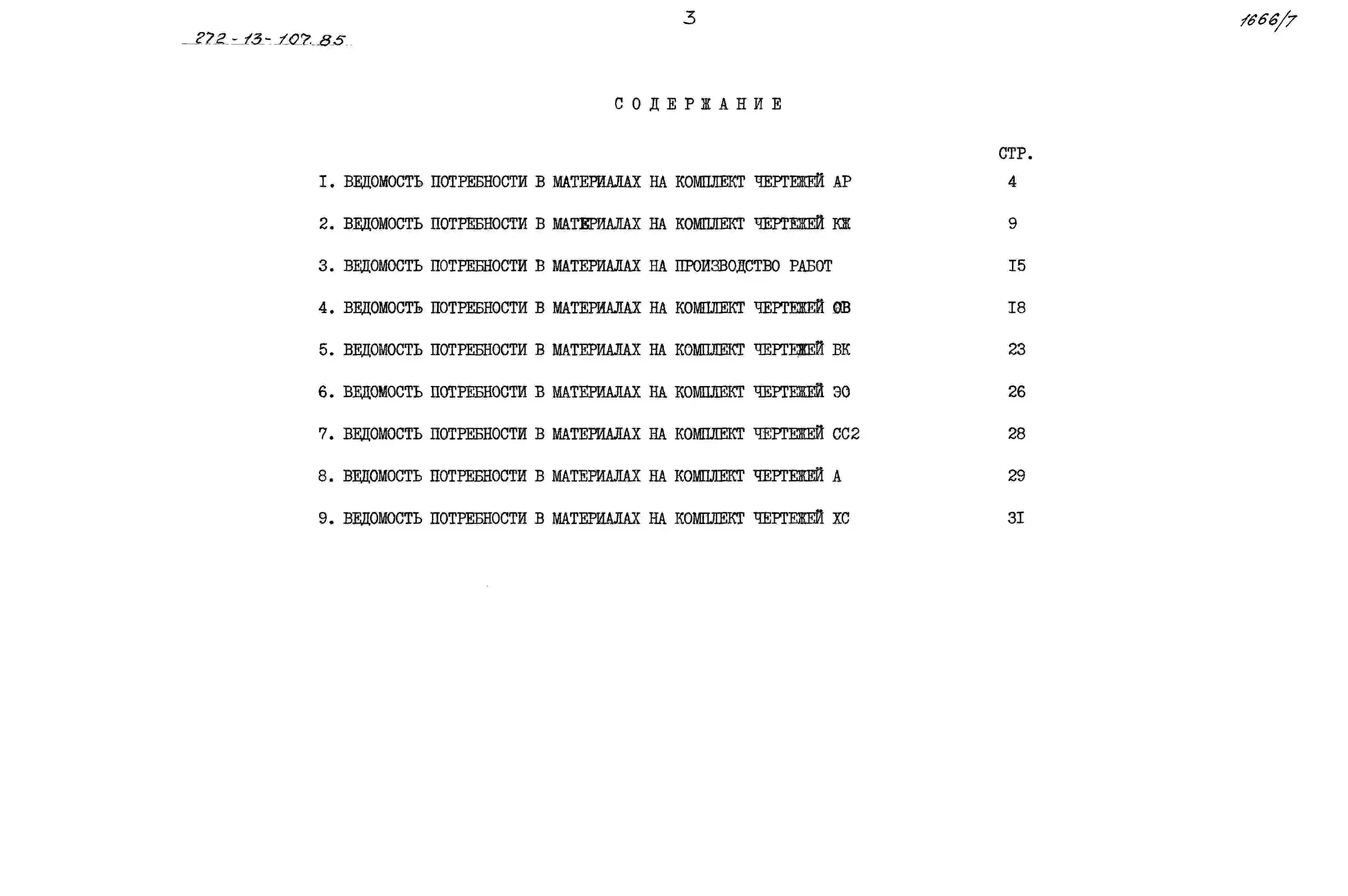

Альбом 7
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

УНИВЕРСАМ ТОРГОВОЙ ПЛОЩАДЬЮ 400м2 (В КОНСТРУКЦИЯХ 1.020-1/83).

ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ.

Торговый зал – 400,0м2.

Входной тамбур – 5,2 м2.

Подсобное помещение и моечная кафетерия – 9,9 м2.

Комплектовочная отдела заказов – 7,7 м2.

Помещение ночного завоза хлеба – 4,8 м2.

Кладовая хлеба – 7,8 м2.

Помещение для подготовки к продаже молочных продуктов и гасрономии – 12,2 м2.

Помещение для подготовки к продаже рыбы – 6,1 м2.

Помещение для подготовки к продаже мяса – 6,0 м2.

Разрубочная – 6,0 м2.

Моечная – 7,6 м2.

Помещение для хранения упаковочных материалов и инвентаря – 4,7 м2.

Тамбур – 10,2 м2.

Помещение ночного завоза молока, гастрономии – 5,1 м2.

Приемочная – 12,9 м2.

Помещение прессовки бумажных отходов – 16,0 м2.

Помещение для хранения тары и контейнеров обменного фонда – 13,7 м2.

Помещение для приема стеклянной тары от населения – 35,1 м2.

Кладовая овощей и фруктов – 33,8 м2.

Кладовая продтоваров – 32,5 м2.

Тамбур холодильных камер – 11,8 м2.

Охлаждаемая камера гастрономии – 7,7 м2.

Охлаждаемая камера овощей, фруктов, вина, напитков – 14,0 м2.

Охлаждаемая камера молочных продуктов – 6,0 м2.

Охлаждаемая камера мяса – 6,0 м2.

Охлаждаемая камера рыбы – 6,0 м2.

Охлаждаемая камера пищевых отходов – 5,1 м2.

Тамбур – 4,5 м2.

Кладовая непродовольственных товаров – 54,3 м2.

Контора – 14,0 м2.

Кабинет директора – 8,4 м2.

Бельевая – 8,1 м2.

Гардероб верхней одежды – 8,3 м2.

Мужской гардероб – 11,3 м2.

Женский гардероб – 17,1 м2.

Душевые – 3,4 м2.

Санузел мужской – 3,1 м2.

Санузел женский – 8,6 м2.

Комната персонала – 20,7 м2.

Помещение для хранения уборочного инвентаря, моющих и дезинфицирующих средств – 4,0 м2.

Машинное – отделение охлаждаемых прилавков – 36,5 м2.

Насосная – 13,9 м2.

Электрощитовая – 9,7 м2.

Машинное отделение охлаждаемых камер – 8,6 м2.

Венткамера, тепловой пункт, тепловая завеса – 54,3 м2.

Коридор – 18,9 м2.

Коридор – 71,1 м2.

Тамбур – 1,9 м2.

Тамбур – 2,4 м2.

Загрузочная рампа – 24,0 м2.

Градирня.

Тамбур – 2,1 м2.

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ.

фундаменты - монолитные из бетона марки 100 и сборные железобетонные по серии 1.020-1/83 вып.1-1, типоразмеров – 2.

Колонны - сборные железобетонные по се­рии 1.020-1/83, вып.2-1, 2-2, типораз­меров – 4.

Ригели - сборные железобетонные по серии 1.020-1/83, вып.3-1, 3-2, 3-3, типораз­меров – 2.

Диафрагмы жесткости - сборные железобетон вые по серии 1,020-1/83 вып.4-1, 4-2, типоразмеров – 4.

Покрытие - сборные железобетонные плиты по серии 1.041.1-2 вып.1, типоразмеров - 3; по серии 1.141-1 вып.60, типораз­меров – 1.

Стены - легкобетонные панели по серии 1.030.1-1 вып.1-1, 1-2, 1-3, типораз­меров – 19.

Перегородки - кирпичные, сборные гипсобетонные по серии 1.231.9-7, вып.1,2, типоразмеров – 17.

Кровля - рулонная плоская из 4-х слоев рубероида на битумной мастике, утепли­тель - плиты из ячеистого бетона ∂=400 кг/м3.

Полы - бетон, керамическая плитка, линолеум, бетон мозаичного состава.

Окна - деревянные по ГОСТ 11214-78, ти­поразмеров – 6.

Фрамуги - деревянные по серии 1.136-12 выпуск 1, типоразмеров – 3.

Двери - деревянные по ГОСТ 6629-74х, ти­поразмеров - 7, по ГОСТ 24698-81, типо­размеров - 7, по альбому "Гипрохолод", типоразмеров - 2, по серии 1,236-5 вып.2, типоразмеров – 2.

Наибольшая масса монтажного элемента (диафрагма жесткости) - 8,2 т.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.

Водопровод - объединенный: хозяйственный — питьевой производственный от наружных сетей, напор на вводе составляет Н = 12,0 м.

Канализация - раздельная: хозяйственно-бытовая, производственная и дождевая и наружные сети.

Оборотное водоснабжение - для охлаждения холодильных агрегатов. Напор - 25,5 м.

Отопление - центральное, водяное от внеш­него источника. Параметры теплоносителя 150-700С.

Вентиляция - приточно-вытяжная с механи­ческим и естественным побуждением.

Горячее водоснабжение - централизованное от внешней сети, расчетный напор у осно­вания стояков - 12,0 м.

Электроснабжение - от низковольтных сетей напряжением 380/220В.

Электроосвещение - лампами накаливания и люминесцентное.

Устройства связи - радиофикация, телефо­низация от ГТС и охранно-пожарная сигна­лизация.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ.

Сметная документация составлена в нормах и ценах 1984 года. Расчетный показатель – 1м2 торговой площади. Количество расчетных единиц – 400.

Нормативные документы

Номер документа
Наименование
Двери деревянные наружные для жилых и общественных зданий. Типы, конструкция и размеры
