Типовой проект 272-13-110.86 Магазин заказов на 2 тыс. заказов в день. Здание двухэтажное. Каркас по серии 1.020-1/83.Стены из легкобетонных панелей по серии 1.030.1-1. Объем 6615 м3

Общие данные

Номер проекта

272-13-110.86

Наименование проекта

Магазин заказов на 2 тыс. заказов в день. Здание двухэтажное. Каркас по серии 1.020-1/83.Стены из легкобетонных панелей по серии 1.030.1-1. Объем 6615 м3

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

  • ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.
Продажа паспорта проекта -360 рублей /паспорт
Продажа чертежей по листам - от 250 рублей/лист
Продажа чертежей по Альбомам - от 3000 рублей/альбом
Состав проекта
Номер альбома
Наименование
Состав альбома

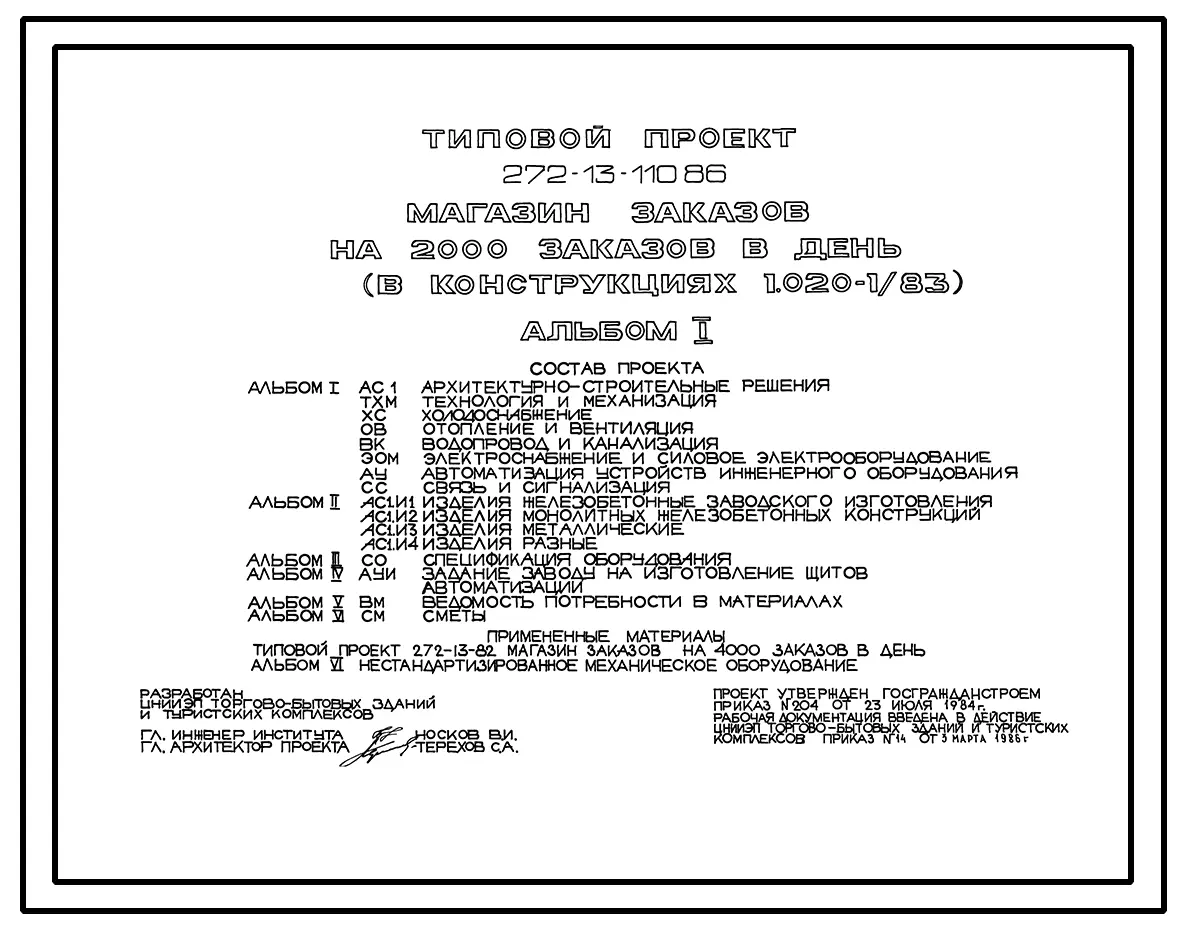

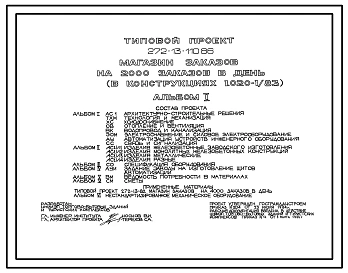

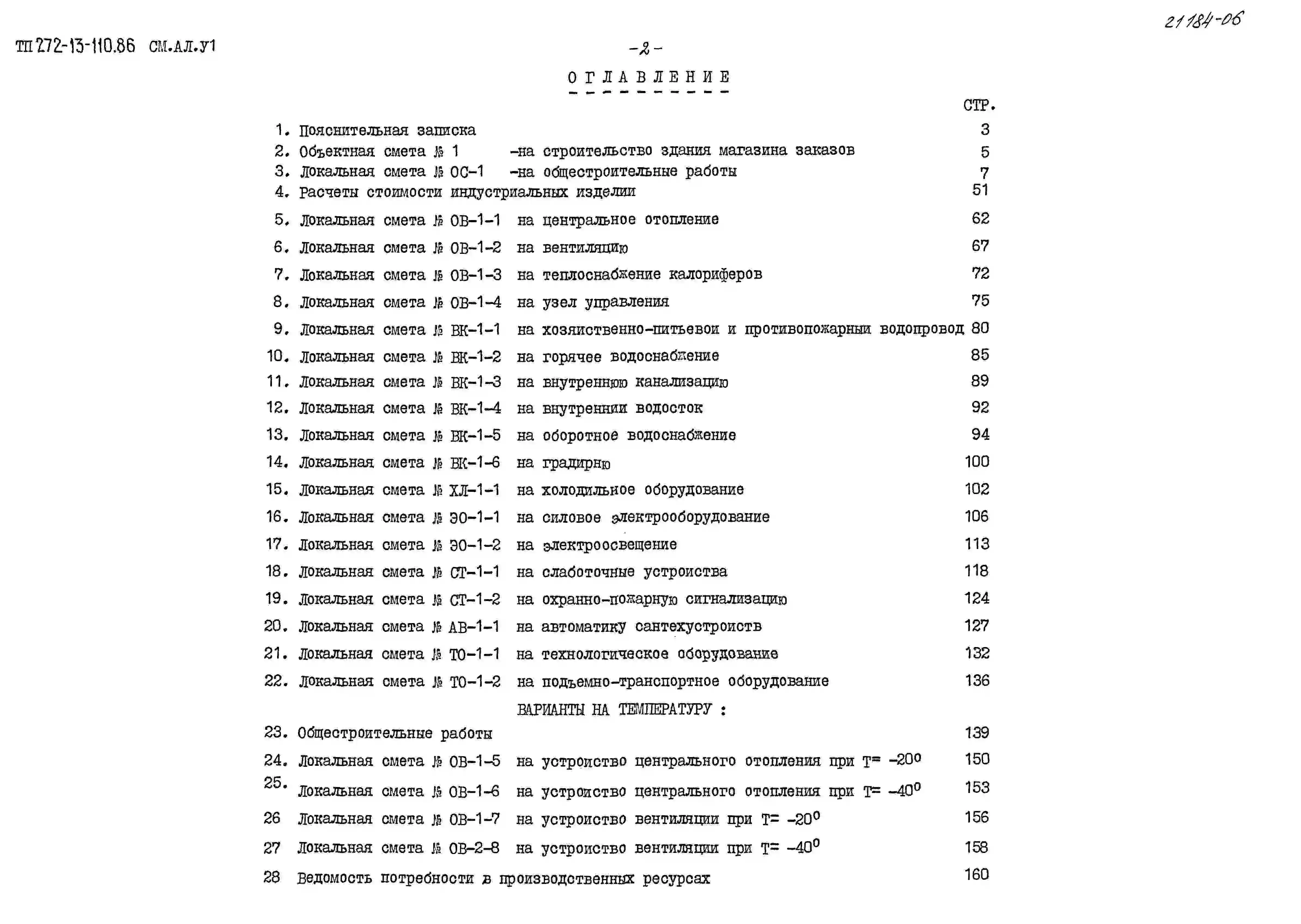

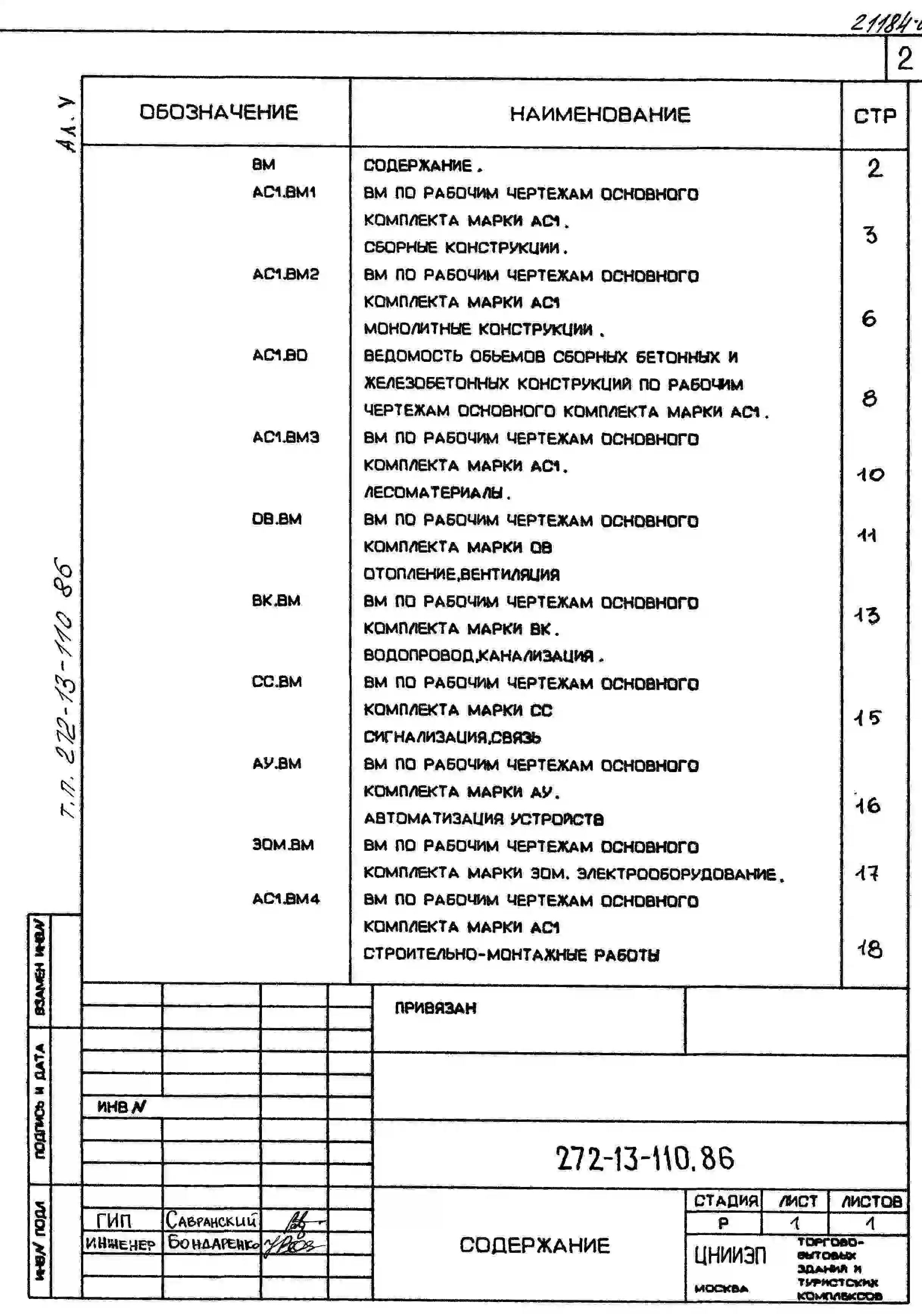

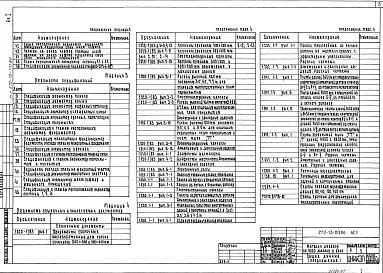

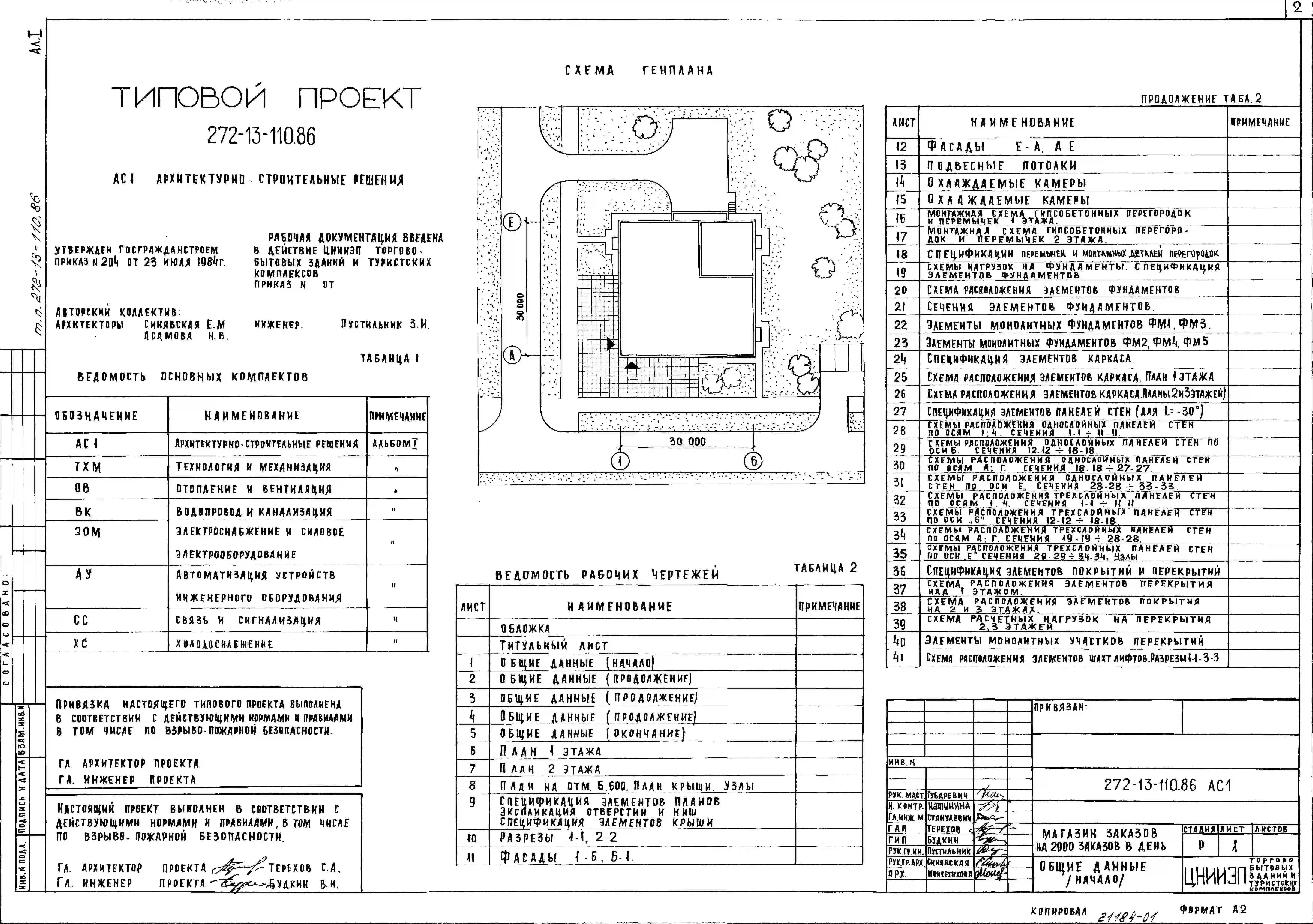

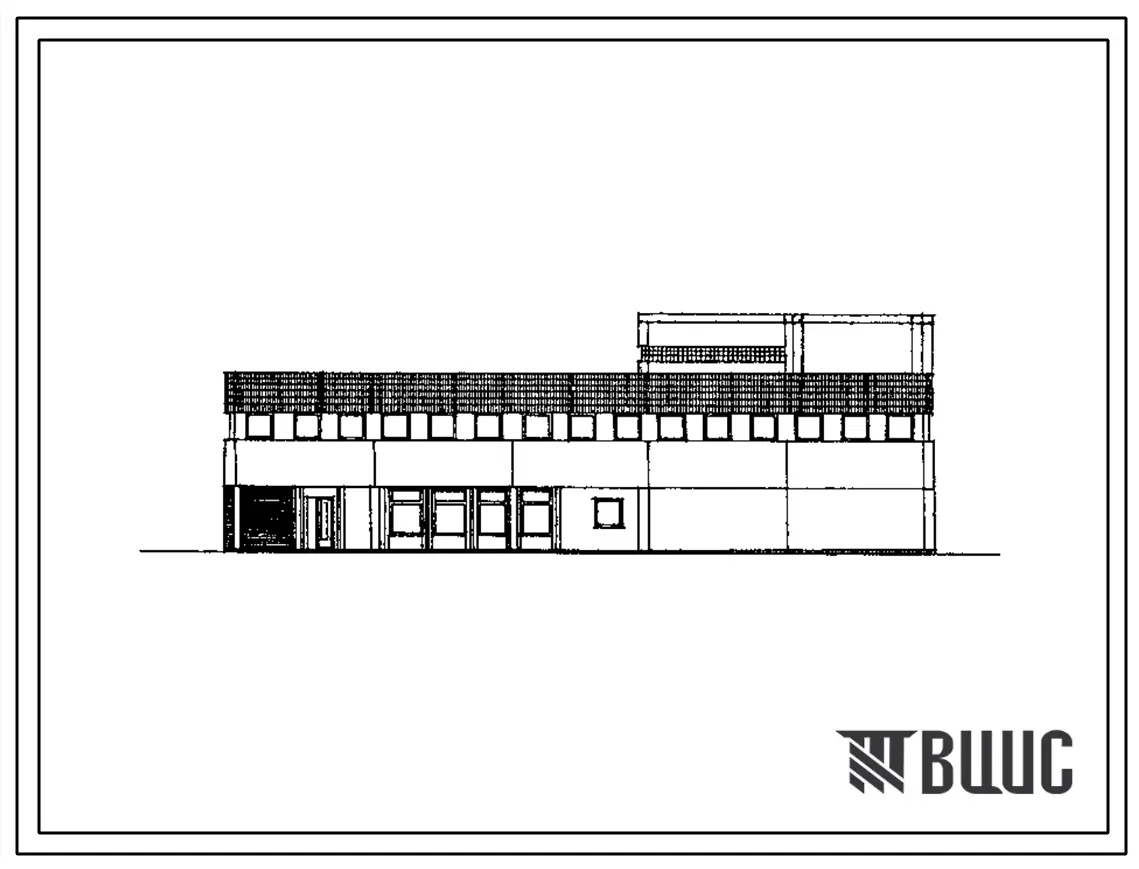

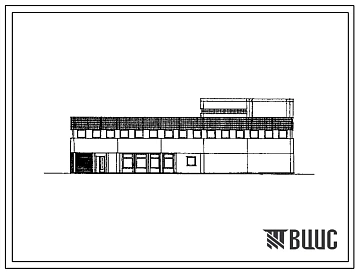

Альбом 1
Архитектурно-строительные решения. Технология и механизация. Холодоснабжение. Отопление и вентиляция. Водопровод и канализация. Автоматизация устройств инженерного оборудования. Связь и сигнализация
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

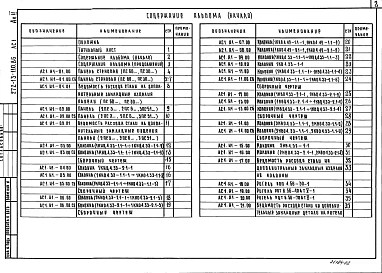

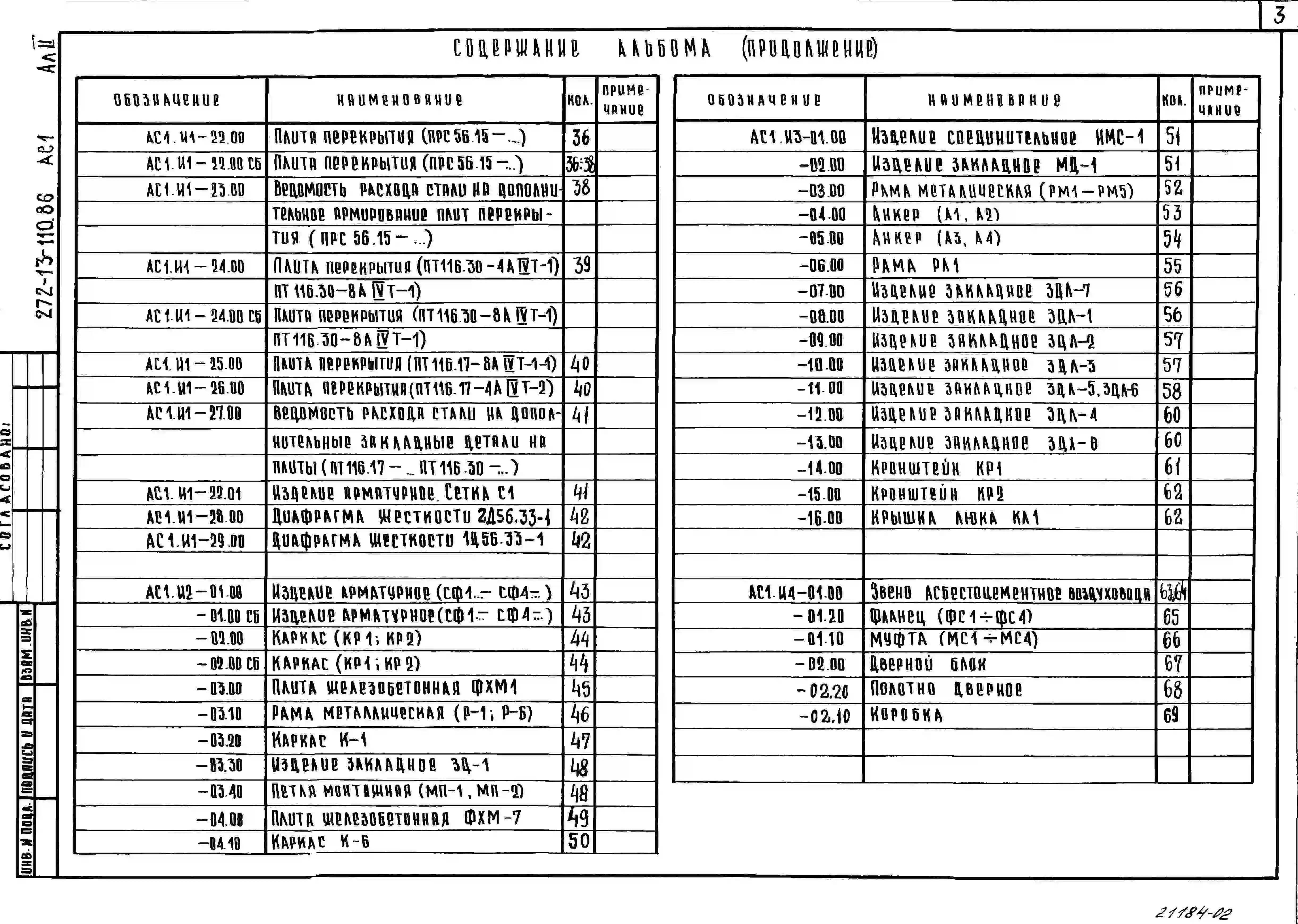

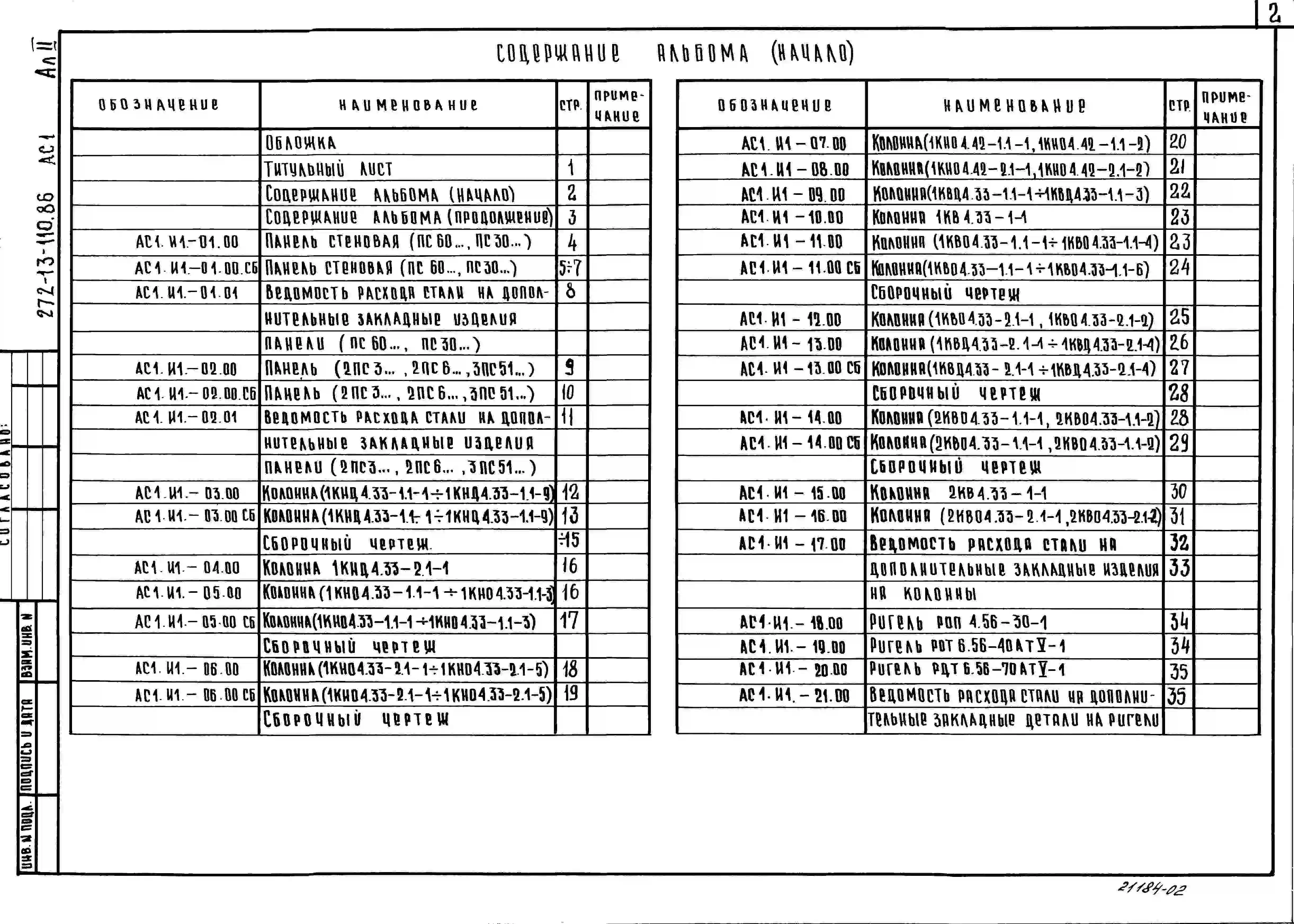

Альбом 2
Изделия железобетонные заводского изготовления. Изделия монолитных железобетонных конструкций. Изделия металлические. Изделия разные
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

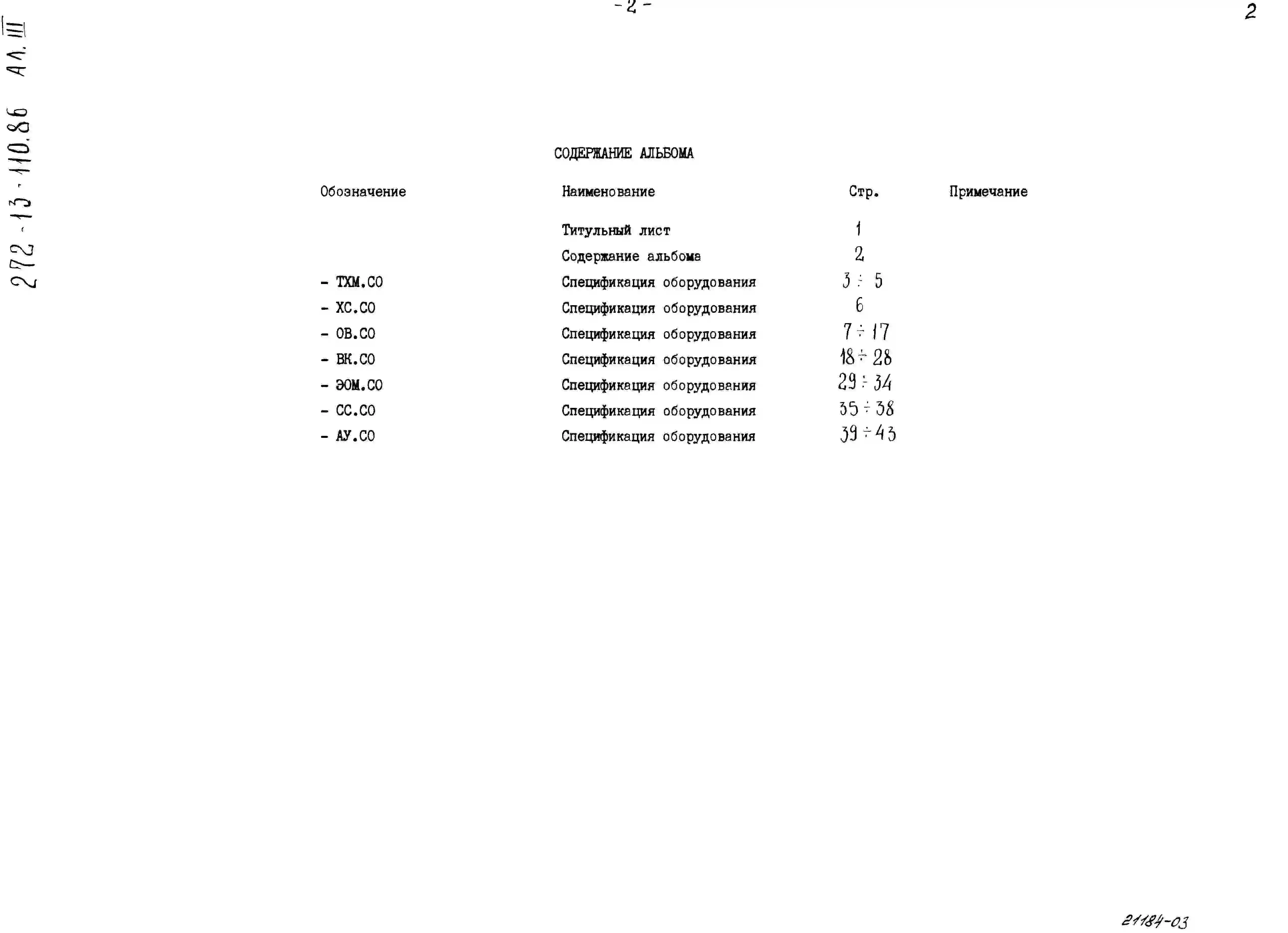

Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

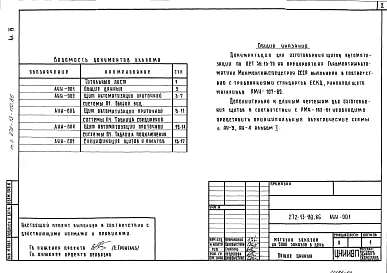

Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 6
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

МАГАЗИН ЗАКАЗОВ НА 2000 ЗАКАЗОВ В ДЕНЬ (В КОСНТРУКЦИЯХ 1.020-1/83).

ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ.

Тамбур главного входа – 5,5м2.

Зал приема и выдачи заказов – 108,3 м2.

Прием заказов по телефону – 13,1 м2.

Мужской гардероб – 10,3 м2.

Бельевая – 5,2 м2.

Женский гардероб – 18,9 м2.

Комната персонала – 15,6 м2.

Главная касса – 4,8 м2.

Кабинет директора – 8,3 м2.

Контора – 14,1 м2.

Диспетчерская – 10,6 м2.

Помещение для хранения упаковочных материалов и инвентаря – 11,4 м2.

Помещение для хранения уборочного инвентаря – 5,8 м2.

Подсобное помещение – 9,6 м2.

Экспедиция – 25,1 м2.

Загрузочная – 17,7 м2.

Разгрузочная – 15,4 м2.

Охлаждаемая камера – 34,6 м2.

Охлаждаемая камера – 44,3 м2.

Машинное отделение охлаждаемых камер – 24,0 м2.

Машинное отделение охлаждаемых камер – 8,74 м2.

Место установки холодильного агрегата – 3,75 м2.

Пожарно-сторожевая охрана – 7,7 м2.

Мастерская мелкого ремонта инвентаря и оборудования – 9,3 м2.

Помещение для хранения тары – 45,9 м2.

Тепловой пункт – 17,1 м2.

Камера для мусора – 6,3 м2.

Душевые – 3,6 м2.

Уборные – 6,5 м2.

Коридоры – 111,5 м2.

Тамбуры – 19,1 м2.

Лестница Л-1 – 16,9 м2.

Лестница Л-2 – 16,8 м2.

Цех комплектации – 560,7 м2.

Фасовочная гастрономии и молочных продуктов – 34,5 м2.

Фасовочная мяса – 14,9 м2.

Фасовочная рыбы – 9,5 м2.

Кладовая бакалеи и кондитерских товаров – 40,1 м2.

Кладовая овощей, фруктов, вина – 27,05 м2.

Кладовая гастрономии – 9,45 м2.

Разрубочная – 8,7 м2.

Тамбур охлаждаемой камеры – 5,24 м2.

Охлаждаемая камера молочных продуктов – 8,85 м2.

Охлаждаемая камера гастрономии – 10,24 м2.

Охлаждаемая камера мяса – 12,91 м2.

Охлаждаемая камера рыбы – 8,70 м2.

Охлаждаемая камера овощей, фруктов, вина – 9,9 м2.

Разгрузочная – 17,1 м2.

Коридоры – 73,2 м2.

Венткамера – 27,03 м2.

Венткамера – 11,35 м2.

Насосная – 21,84 м2.

Машинное отделение лифтов – 36,2 м2.

Коридор – 7,0 м2.

Место установки градирен.

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ.

Фундаменты - сборные железобетонные по серии 1.020-1/83, выпуск 1-1, типораз­меров -4.

Цокольные балки - сборные железобетон­ные по серии 1.030.1-1, выпуск 1-1, ти­поразмеров – 2.

Колонны - сборные железобетонные по серии 1.020-1/83, выпуск 2-5, 2-6, 2-15, типоразмеров - 8; выпуски 2-13, 2-14, 2-15, типоразмеров-1; выпуски 2-9, 2-10, 2-15, типоразмер – 1.

Ригели - сборные железобетонные по серии 1.020-1/83, выпуски 3-1, 3-2, 3-3, типоразмеров -6; выпуски 3-10, 3-11, 3-12, типоразмеров – 2.

Диафрагмы жесткости - сборные железобе­тонные по серии 1.020-1/83, выпуск 4-1, типоразмеров -3.

Перекрытия (и покрытия)- сборные желе­зобетонные плиты по сериям 1. 041.1-2, выпуск 1, типоразмеров-4; 1.042.1-2, вы­пуск 1, 2, типоразмеров -3; 1.243.1-4, типоразмеров -2.

Стены - панели сборные железобетонные по серии 1.030.1-1, выпуск 1-1, типоразмеров-20.

Перемычки - сборные железобетонные по серии 1.138-10, выпуск 1, типоразмеров-5.

Перегородки - кирпичные, сборные гипсобетонные по серии 1.231.9-7, выпуск 1, типораамеров-9; 1.231.9-7, выпуск 2, типоразмеров -3.

Лестницы - сборные железобетонные по серии 1.050.1-2, выпуск 1, типоразме­ров-5.

Ограждения - металлические по серии 1.050.1-2, выпуск 2, типоразмеров-3.

Крыша - плоская совмещенная с кровлей, с внутренним водостоком.

Кровля - рулонная плоская, из 4-х слоев антисептированного рубероида с защитным слоем из гравия.

Утеплитель – плиты из ячеистого бетона ∂=400кгс/м2.

Полы - террацо, мозаичные, керамическая плитка, линолеум, бетонные.

Окна - по серии 1.236-6, выпуск 1, ти­поразмеров -2.

Двери - по серии 1.136-10, типоразмеров-6; по серии 1.136.5-19, типоразмеров – 7. По серии 1.236-5, типоразмеров – 2.

Наибольшая масса монтажного элемента - (плита перекрытая 12м) - 11,96 т.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.

Водопровод - хозяйственно-питьевой от городской сети. Напор на вводе Н=11м, при пожарном водоснабже­нии Н=24,0м.

Канализация - хозяйственно-бытовая в го­родскую сеть. Ливнестоки - в городскую сеть.

Отопление - водяное, центральное от городской сети. Параметры теплоносителя Т=150-700С.

Вентиляция - приточно-вытяжная с механи­ческим побуждением и естественно-вытяжная.

Электроснабжение - от городской сети напряжением 380/220В.

Устройства связи - радиофикация, телефони­зация, электрочасофикация, пожарная и охранная сигнализация.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ.

Расчетный показатель – один заказ. Магазин предназначен для городской торговой сети. Сметная стоимость составлена в нормах и ценах 1984 года.
