Типовой проект 274-12-60.83 Мебельный магазин торговой площадью 650 м?. Здание одноэтажное. Каркас сборный железобетонный серии 1.020-1.Стены из кирпича. Объем 6490 м?

Общие данные

Номер проекта

274-12-60.83

Наименование проекта

Мебельный магазин торговой площадью 650 м?. Здание одноэтажное. Каркас сборный железобетонный серии 1.020-1.Стены из кирпича. Объем 6490 м?

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

  • ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.
Продажа паспорта проекта -360 рублей /паспорт
Продажа чертежей по листам - от 250 рублей/лист
Продажа чертежей по Альбомам - от 3000 рублей/альбом

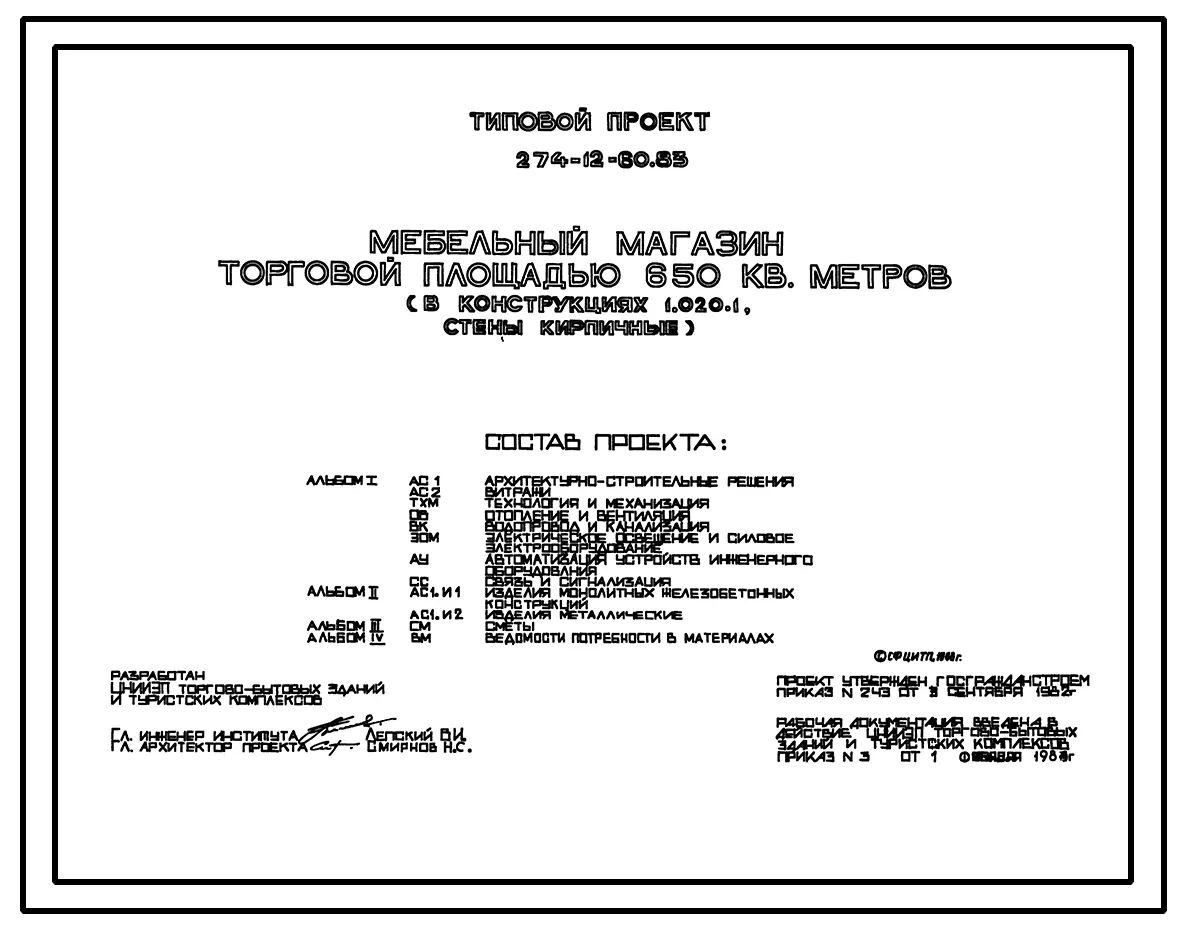

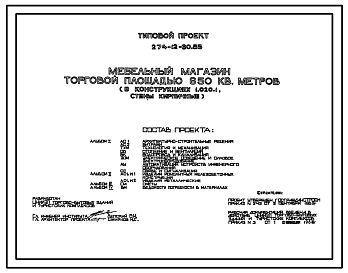

Состав проекта
Номер альбома
Наименование
Состав альбома

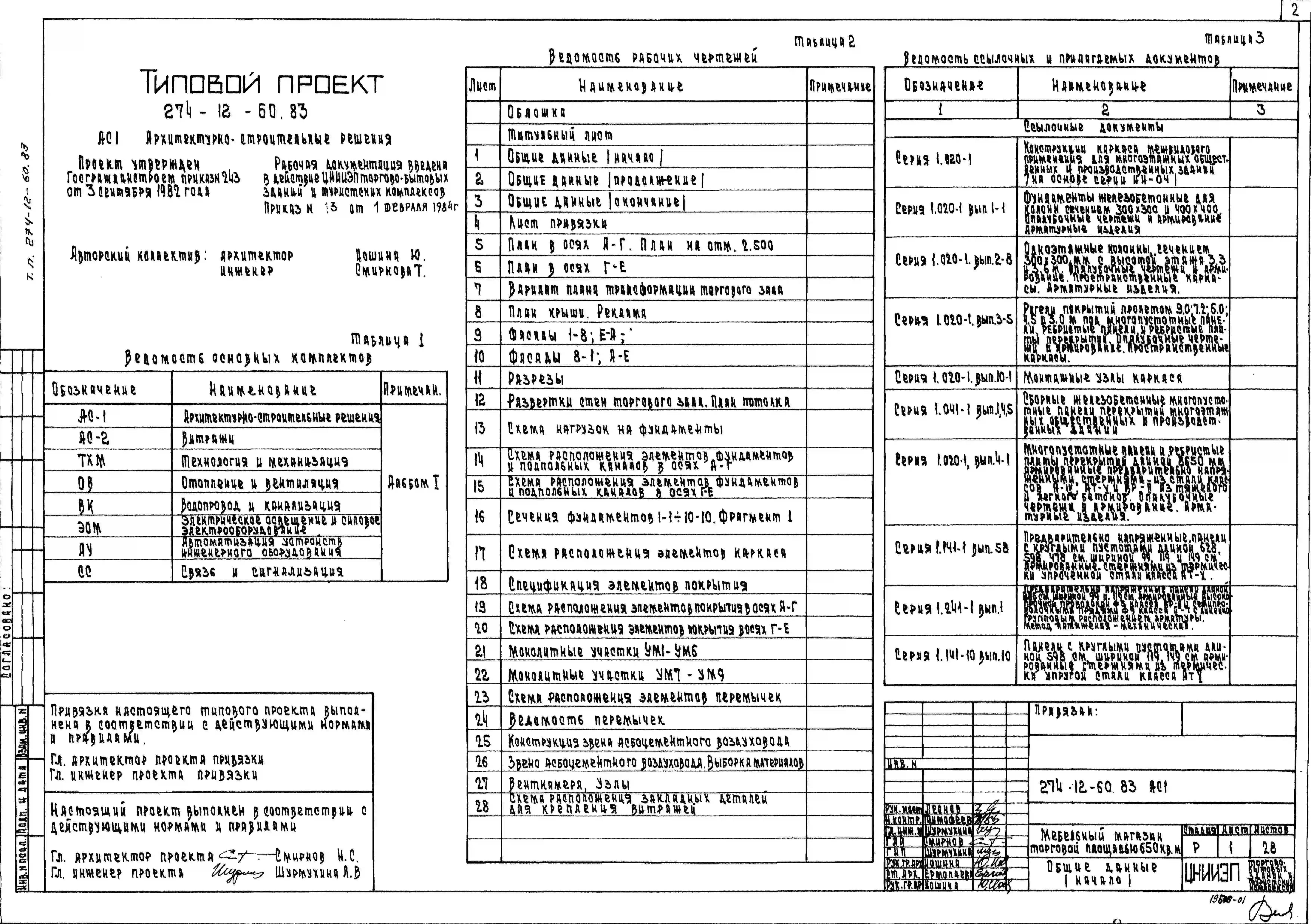

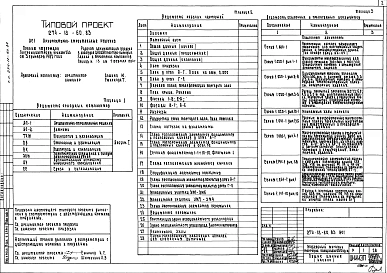

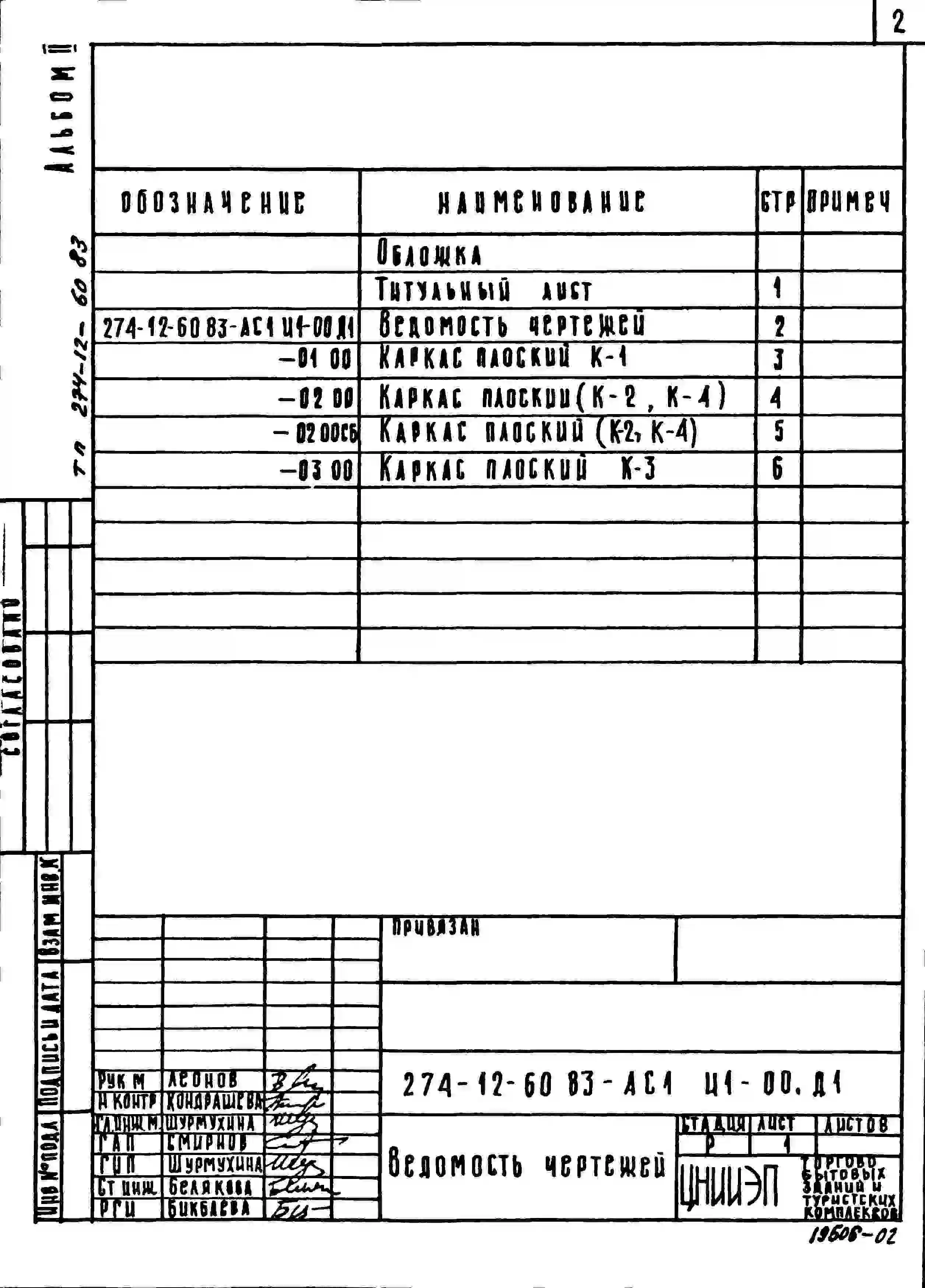

Альбом 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 3

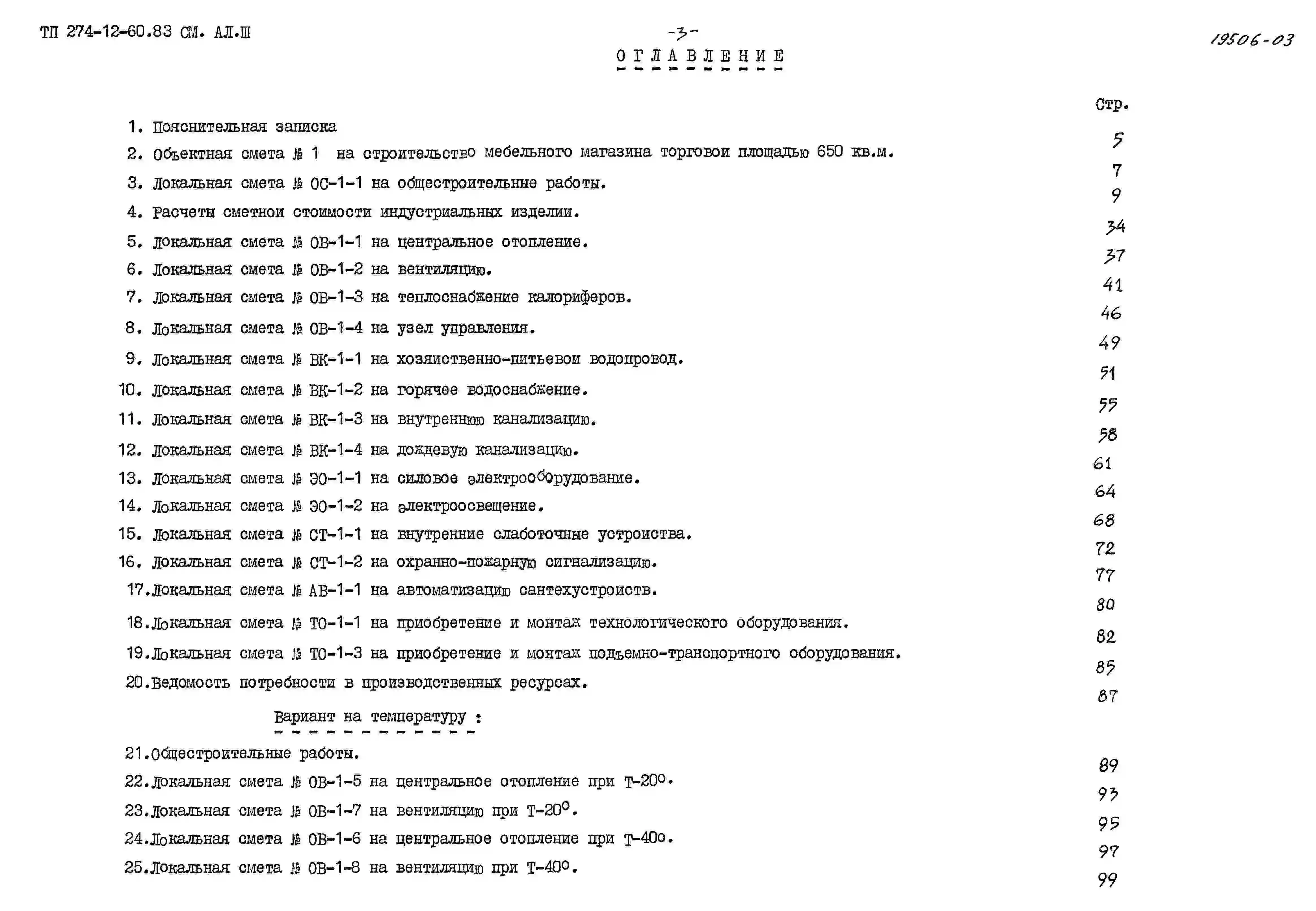

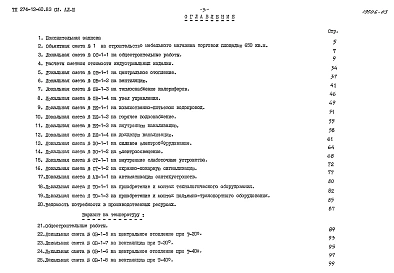

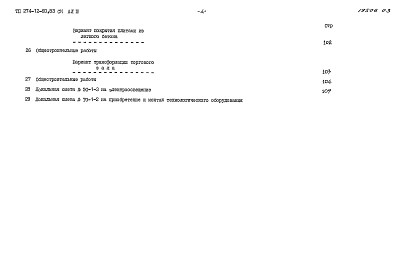

Сметы
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

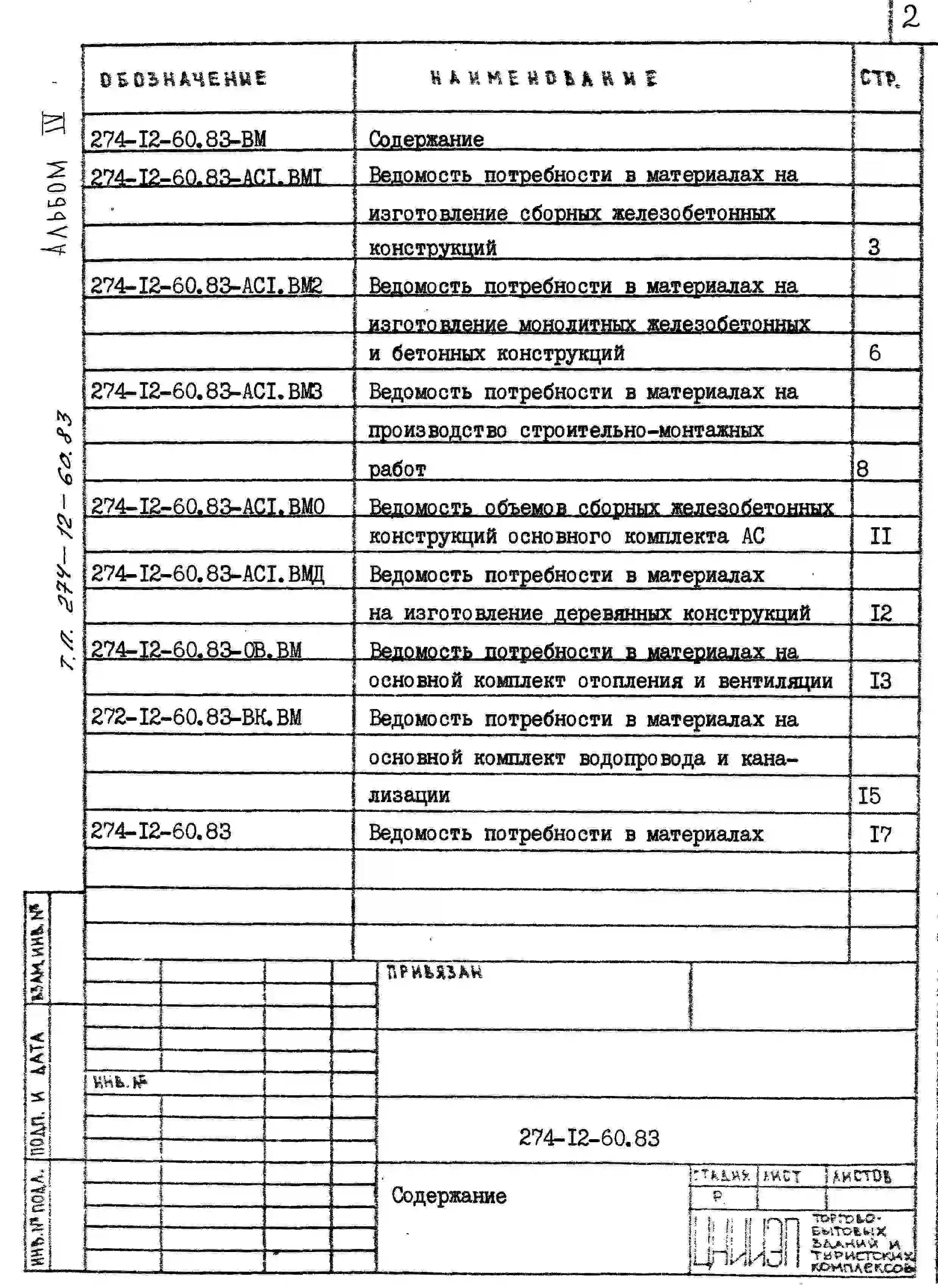

Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут

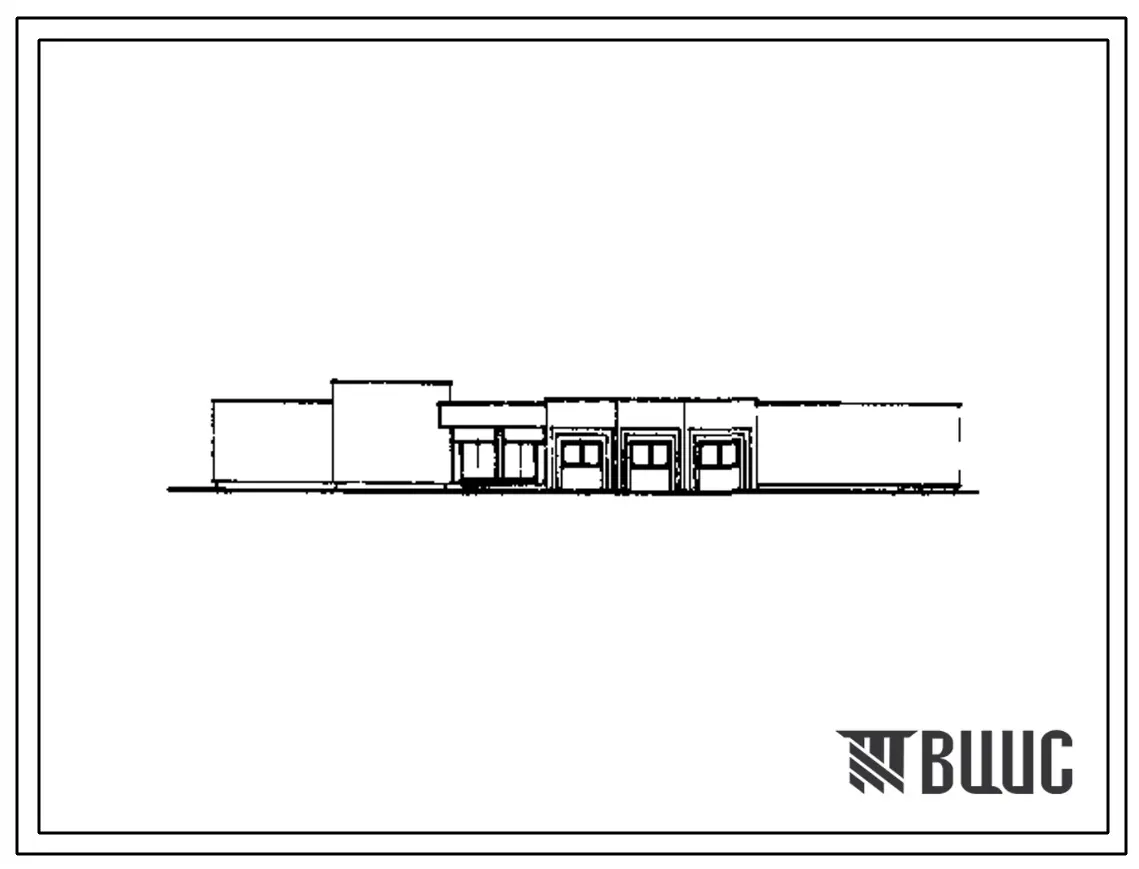

Описание проекта
ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ.
Торговый зал – 660,7м2.
Тамбур торгового зала – 16,5м2.
Мастерская – 21,0м2.
Кладовые – 504,7м2.
Приемочная – 32,0м2.
Экспедиция по доставке товаров на дом – 38,3м2.
Тамбуры – 9,7м2.
Помещение для хранения тары и прессовки бумажных отходов – 29,1м2.
Разгрузочная платформа для отправки мебели – 24,0м2.
Разгрузочная платформа для приема мебели – 24,0м2.
Камера для мусора – 4,8м2.
Конторские помещения – 16,8м2.
Кабинет директора – 9,2м2.
Помещение для хранения уборочного инвентаря, моющих и дезинфицирующих средств – 7,0м2.
Комната персонала – 25,7м2.
Электрощитовая – 11,1м2.
Гардеробные – 20,7м2.
Техническое помещение – 43,7м2.
Уборные – 7,6м2.
Душевые – 2,2м2.
Помещение для хранения упаковочных материалов и инвентаря – 10,0м2.
Коридор – 53,1м2.
Помещение тепловой завесы – 28,0м2.
Коридор – 33,1м2.
вытяжная камера – 28,0м2.
Тамбур – 4,0м2.
СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ.
Фундаменты – ленточные бутобетонные и сборные железобетонные по серии 1.020-1, выпуск 1-1, типоразмеров – 1.
Колонны – сборные железобетонные по серии 1.020-1, выпуск 2-8, типоразмеров – 1.
Ригели – сборные железобетонные по серии 1.020-1, выпуск 3-5, типоразмеров – 2.
Покрытие – сборные железобетонные плиты по серии 1.020-1, выпуск 4-1, типоразмеров – 3; 1.141-1, выпуск 58, типоразмеров – 4; 1.241-1, выпуск 1, типоразмеров – 2; 1.041-1, выпуск 1, типоразмеров – 1; 1.041-1, выпуск 5, типоразмеров – 1.
Стены – кирпичные, из глиняного пустотелого кирпича пластического прессования ∂=1600кгс/м3. (класс Б, ГОСТ530-80)
Перемычки – сборные железобетонные по серии 1.138-10, выпуск 1, типоразмеров – 13; 1.138-10, выпуск 2, типоразмеров – 1.
Крыша – плоская совмещенная с кровлей, с внутренним водостоком.
Кровля – рулонная, плоская из 4-х слоев антисептированного рубероида с защитным слоем из гравия.
Утеплитель – плиты из ячеистого бетона ∂=400кгс/м3.
Полы – мозаичные бетонные плиты, керамическая плитка, линолеум, бетонные, детали по серии 2.244-1, выпуск 4.
Окна – по ГОСТ 11214-78, типоразмеров – 1.
Витражи – из алюминиевых сплавов по серии 1.236.4-7, типоразмеров – 4.
Окна – из алюминиевых сплавов по серии 1.236.4-8, типоразмеров – 1.
Двери – по серии 1.136-11, типоразмеров – 4, внутренние двери по серии 1.136-10, типоразмеров – 4.
Наибольшая масса монтажного элемента – (плиты покрытия) – 4,0т.
ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.
Водопровод – хозяйственно-питьевой от городской сети. Напор на вводе Н-11м водяного столба.
Горячее водоснабжение – централизованное.
Канализация – хозяйственно-бытовая в городскую сеть. Ливнестоки – в городскую сеть.
Отопление – водяное, центральное от городских сетей. Параметры теплоносителя Т=150-70оС.
Вентиляция – приточно-вытяжная с механическим побуждением и естественная.
Электроснабжение – от городской сети напряжением 380/220В.
Устройства связи – радиофикация, телефонизация, звукоусиление, пожарная и охранная сигнализация.
Механизация – гидравлические тележки ТГВ-500м, площадка уравнительная ПУС-3000.
ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ.
Расчетный показатель – торговая площадь. Бытовые помещения разработаны в соответствии со СНиП П-92-76. В проекте разработан вариант трансформации торгового зала. Сметная документация составлена в нормах и ценах 1984 года.
