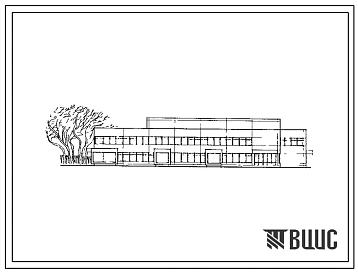

Типовой проект 272-12-73.86 Унифицированное здание магазина торговой площадью 1500 м2 с двумя технологическими планировками: «Товары для дома», «Спорт и туризм». Здание двухэтажное. Каркас по серии 1.020-1/83.Стены из легкобетонных панелей. Объем 15131 м3

Общие данные

Номер проекта

272-12-73.86

Наименование проекта

Унифицированное здание магазина торговой площадью 1500 м2 с двумя технологическими планировками: «Товары для дома», «Спорт и туризм». Здание двухэтажное. Каркас по серии 1.020-1/83.Стены из легкобетонных панелей. Объем 15131 м3

История изменений

272-12-73.86
является заменой

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

  • ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.
Продажа паспорта проекта -360 рублей /паспорт
Продажа чертежей по листам - от 250 рублей/лист
Продажа чертежей по Альбомам - от 3000 рублей/альбом

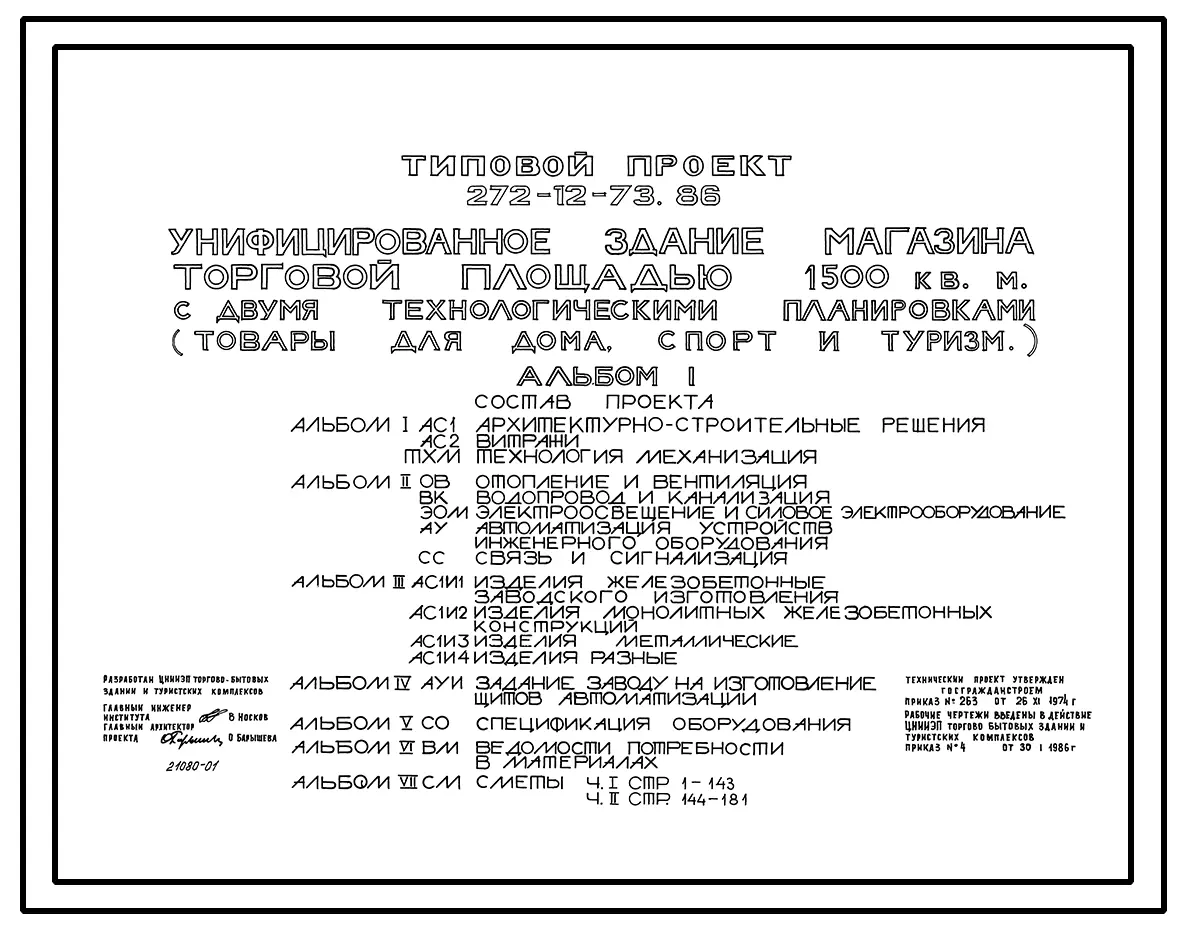

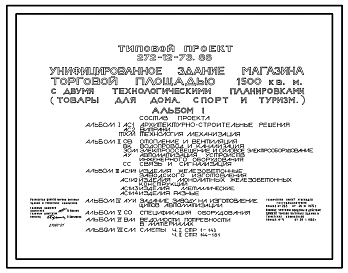

Состав проекта
Номер альбома
Наименование
Состав альбома

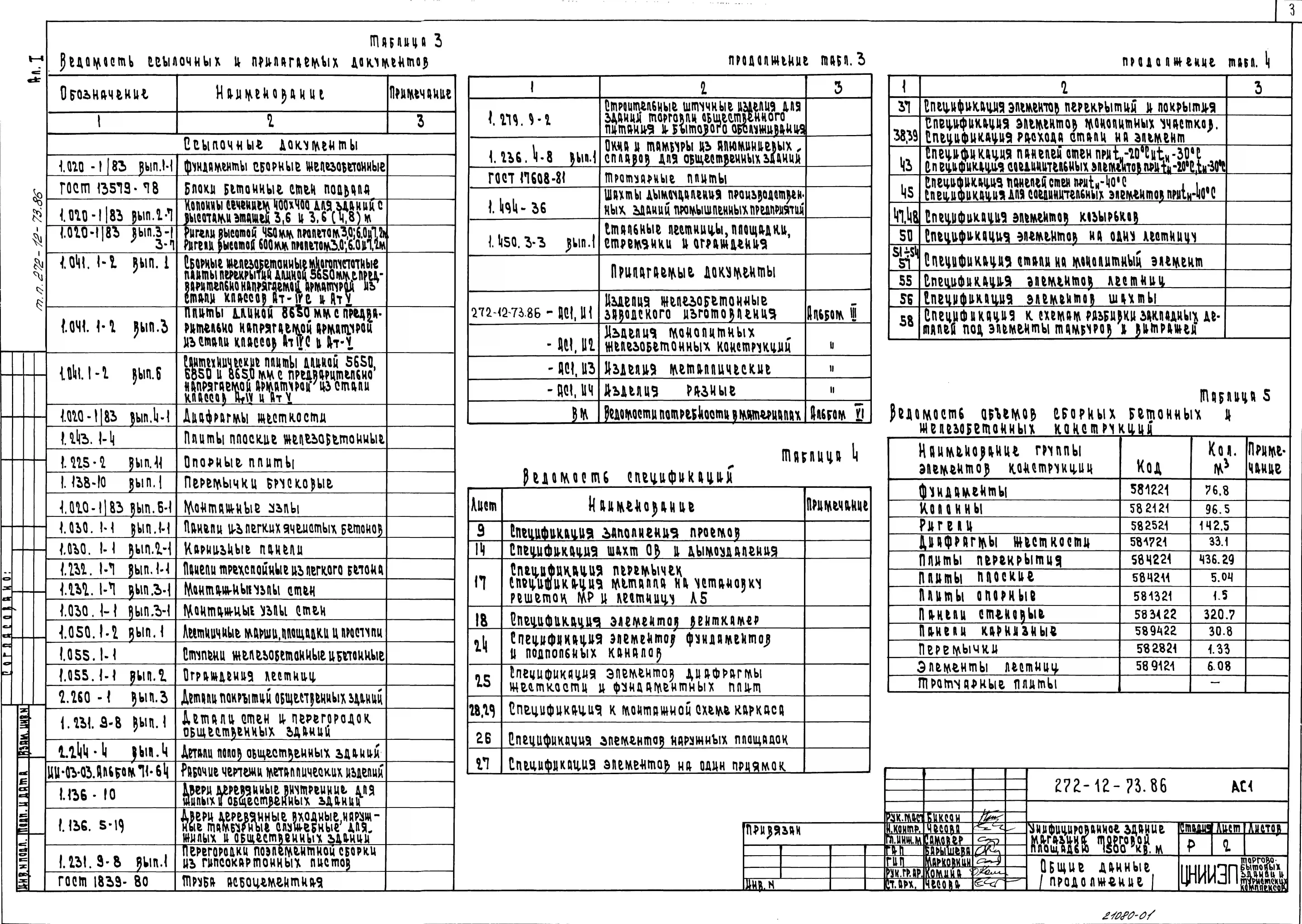

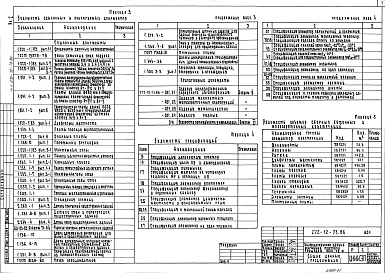

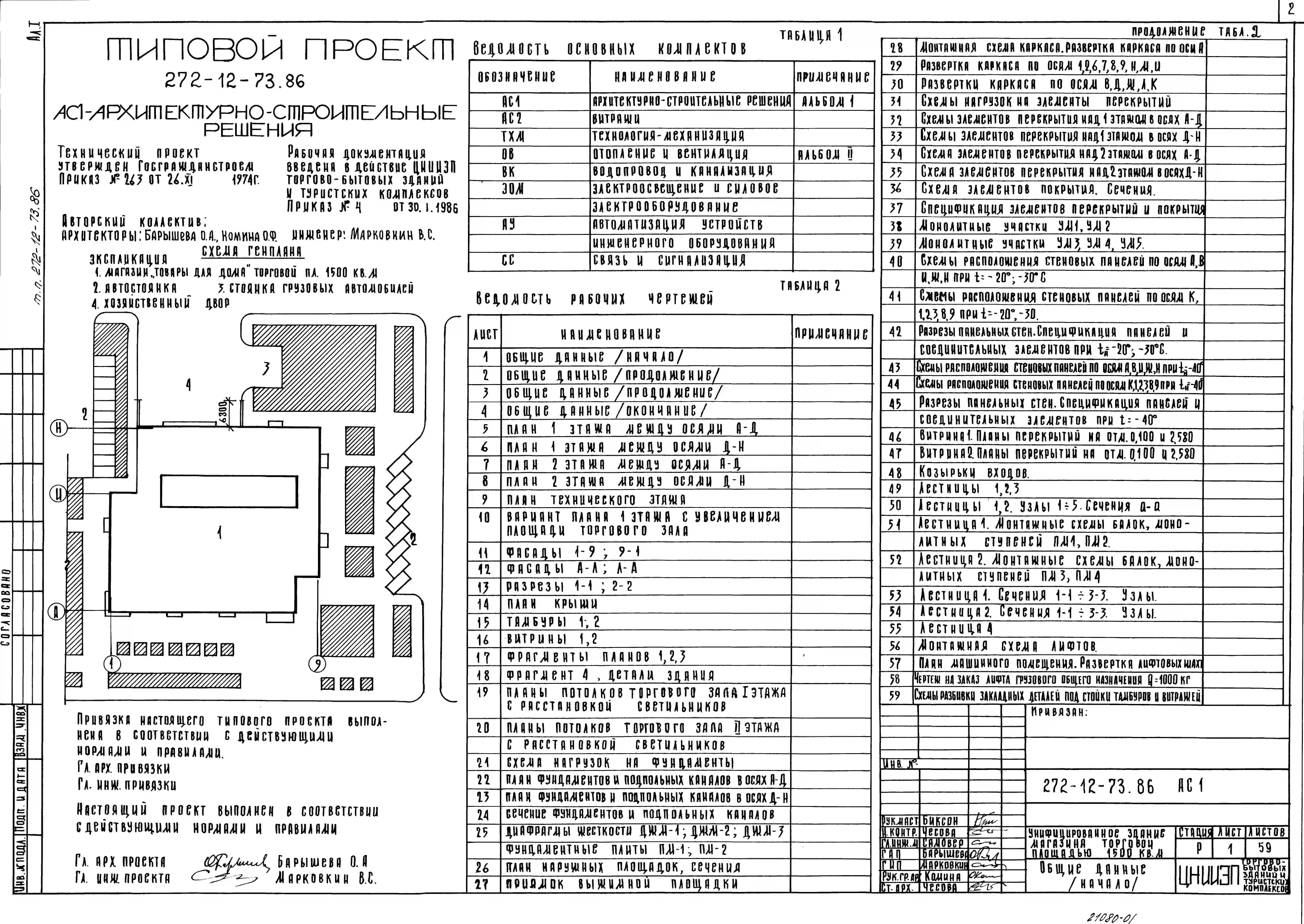

Альбом 1
Архитектурно-строительные решения. Витражи. Технология и механизация
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

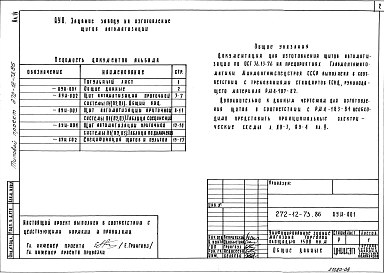

Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

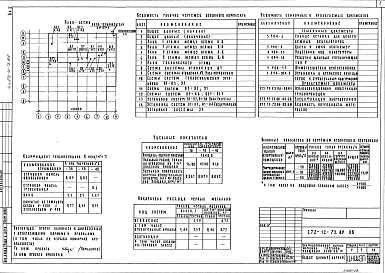

Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

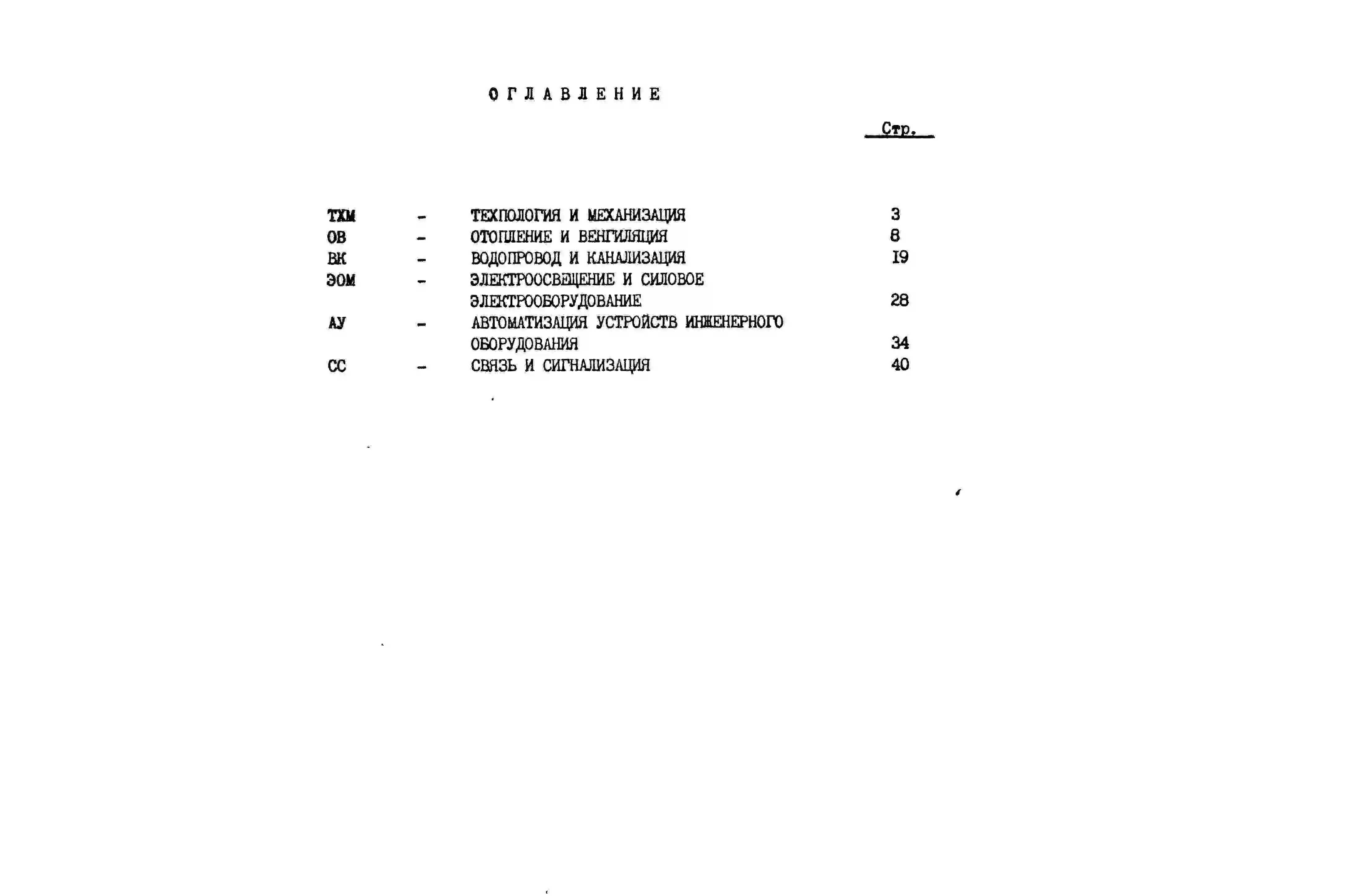

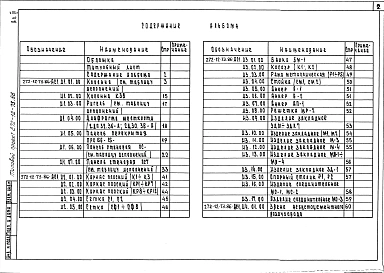

Альбом 6
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

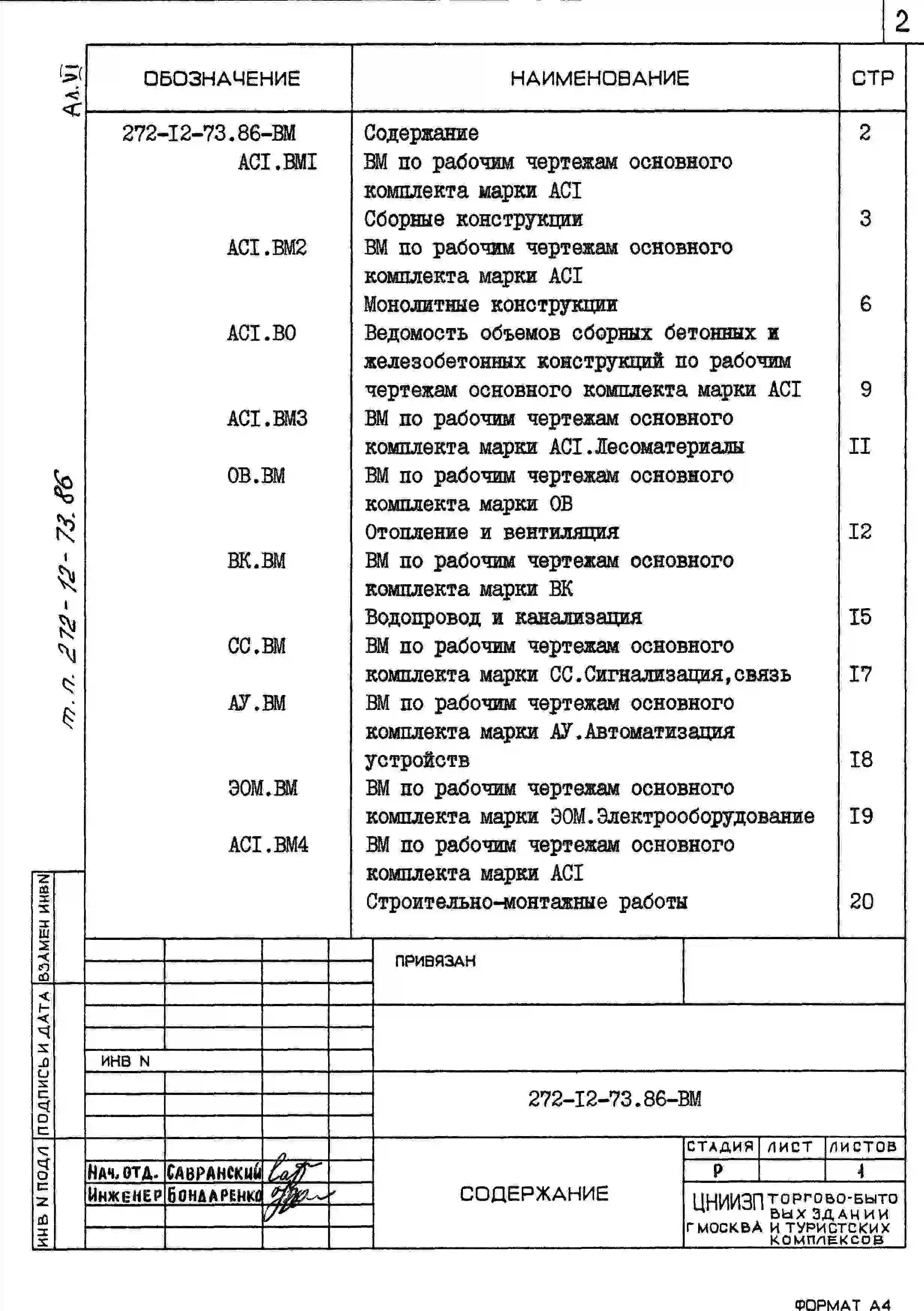

Альбом 7
Сметы Часть 2
Новое название альбома:
Альбом 7

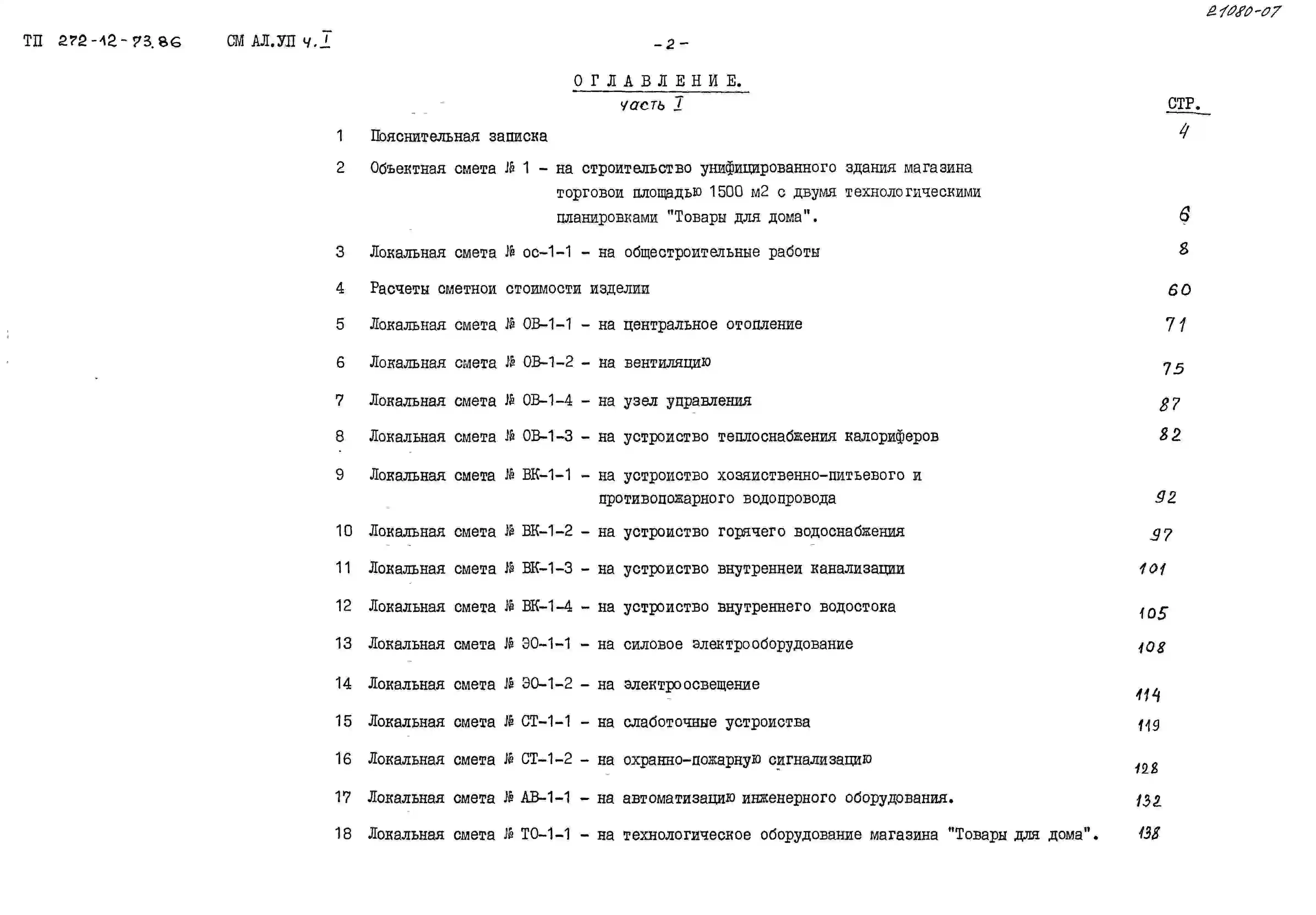

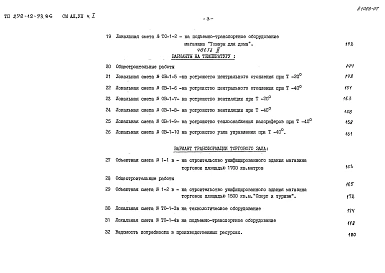

Сметы Часть 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

УНИФИЦИРОВАННОЕ ЗДАНИЕ МАГАЗИНА ТОРГОВОЙ ПЛОЩАДЬЮ 1500 КВ.МЕТРОВ С ДВУМЯ ТЕХНОЛОГИЧЕСКИМИ ПЛАНИРОВКАМИ «ТОВАРЫ ДЛЯ ДОМА», «СПОРТ И ТУРИЗМ».

ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ.

1 ЭТАЖ.

Торговый зал – 742,0м2.

Тамбур №1 – 19,4 м2.

Разгрузочная платформа – 42,5 м2.

Приемочная – 34,3 м2.

Тамбур лифтов – 16,5 м2.

Экспедиция – 14,1 м2.

Помещение для хранения тары и прессования бумажных отходов – 111,5 м2.

Зарядная – 21,3 м2.

Камера для мусора – 3,4 м2.

Помещение для хранения упаковочных материалов и инвентаря – 16,2 м2.

Кладовая – 327,3 м2.

Кладовая – 73,2 м2.

Коридор – 87,0 м2.

Электрощитовая – 18,9 м2.

Тепловой пункт – 42,2 м2.

Пожарно-сторожевая охрана – 8,4 м2.

Уборная – 3,6 м2.

Помещение для личной гигиены женщин – 6,2 м2.

Помещение для хранения уборочного инвентаря и моющих средств – 12,9 м2.

Мастерская мелкого ремонта оборудования и инвентаря – 13,7 м2.

Венткамера тепловой завесы – 12,6 м2.

Уборная женская – 7,9 м2.

Уборная мужская – 2,2 м2.

Коридор – 26,7 м2.

Тамбур №2 – 14,4 м2.

Витрина – 31,2 м2.

Тамбур служебного входа – 2,3 м2.

Тамбур – 6,8 м2.

Помещение для хранения тележек – 4,7 м2.

Вестибюль персонала – 8,1 м2.

Тамбур – 2,8 м2.

2 ЭТАЖ.

Торговый зал – 760,0 м2.

Коридор – 42,8 м2.

Комната персонала – 55,5 м2.

Контора – 41,2 м2.

Главная касса – 12,6 м2.

Кабинет директора – 14,5 м2.

Красный уголок – 20,4 м2.

Рекламно-декорационная мастерская – 11,5 м2.

Помещение для хранения уборочного инвентаря и моющих средств – 9,1 м2.

Уборная мужская – 2,4 м2.

Уборная женская – 9,1 м2.

Гардероб мужской – 19,8 м2.

Гардероб женский – 21,7 м2.

Душевые кабины – 4,0 м2.

Коридор – 95,3 м2.

Коридор – 19,3 м2.

Кладовая – 160,9 м2.

Кладовая – 360,7 м2.

Разгрузочная – 17,6 м2.

Радиоузел – 12,9 м2.

ТЕХНИЧЕСКИЙ ЭТАЖ.

Венткамера – 121,6 м2.

Машинное отделение лифтов – 39,8 м2.

Коридор – 5,3 м2.

Лестницы 1,2,3 – 126,0 м2.

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ.

Фундаменты - сборные железобетонные по серии 1.020-1/83, выпуск 1-1, типораз­меров - 15.

Блоки стен подвала - сборные бетонные по ГОСТ 13579-78, типоразмеров – 4.

Колонны - сборные железобетонные по серии 1.020-1/83,выпуск 2-7, типоразме­ров – 4.

Ригели - сборные железобетонные по серии 1.020-1/83, выпуск 3-1, типораз­меров -1, выпуск 3-7, типораэмеров-3.

Перекрытия (и покрытия) - сборные желе­зобетонные панели по серии 1.041.1-2, выпуск 6 ,типоразмеров-1; выпуск 1, типоразмеров -4; выпуск 3,ти­поразмеров -2.

Плиты подпольных каналов — сборные железобетонные по серии 1.243.1-4, ти­поразмеров – 2.

Стены - панели стеновые по серии 1.030.1-1,выпуск 1-1,типоразмеров -18; 1.030-1,выпуск 2-1,типоразмеров -3.

Перемычки - сборные железобетонные по серии 1.138-10,выпуск 1, типоразмеров-10, 1.138-10,выпуск 2, типоразмеров – 7.

Перегородки - из сухой гипсовой штука­турки по серии 1.231.9-8 выпуск 1 и кирпичные.

Лестничные марши и площадки - сборные железобетонные по серии 1.050.1-2, выпуск 1, типоразмеров – 2.

Ограждения - металлические по серии 1.050.1, выпуск 2, типоразмеров – 2.

Крыша - плоская совмещенная, с кров­лей, с внутренним водостоком, венти­лируемая.

Кровля - рулонная плоская, из 4-х слоев антисептированного рубероида с защит­ным слоем из гравия.

Утеплитель - плиты из пенобетона ∂=400 кгс/м3.

Полы - литые мозаичные, керамическая плитка, линолеум, бетонные, детали по серии 2.244-1, выпуск 4.

Витражи - из алюминиевых сплавов по серии 1.236.4-7/84, 1.236.4-8.

Двери - по серии 1.136-10, типоразме­ров -4; по серии 1.136.5-19, типораз­меров – 3.

Наибольшая масса монтажного элемента (стеновая панель) - 8,43 т.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.

Водопровод - хозяйственно-питьевой от городской сети. Напор на вводе Н=16,32 м водяного столба, при пожарном водоснабже­нии Н=13,15м, для технологических нужд Н=15,06м.

Горячее водоснабжение от внешних источ­ников.

Канализация - хозяйственно-бытовая в городскую сеть. Ливнестоки в городскую сеть.

Отопление - водяное, центральное от городских сетей. Параметры теплоносителя Т=150-700С.

Вентиляция - приточно-вытяжная с механи­ческим побуждением и естественная.

Электроснабжение - от городской сети напряжением 380/220В.

Устройства связи - радиофикация, телефони­зация, электрочасофикация, пожарная и охранная сигнализация.

Прочее оборудование – площадка уравнительная «ПУС-3000». Штабелер «ПМГ-250».

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ.

Расчетный показатель – один кВ. метр торговой площади. Данный проект может быть применен для выборочного строительства и для формирования местных торговых центров. В проекте разработан вариант наружных стен из трехслойных панелей по серии 1.232.1-7, в.1-1. Сметная документация составлена в нормах и ценах 1984 года. Настоящий проект разработан взамен типового проекта 272-12-30.
