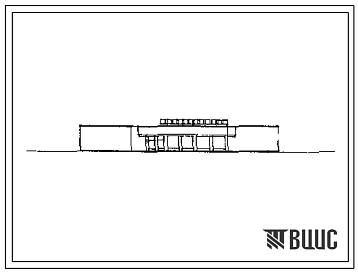

Типовой проект 274-12-56.83 Унифицированное здание непродовольственного магазина «Товары для детей» торговой площадью 650 м, с вариантами технических планировок: «Товары для молодёжи», «Радиотовары», «Товары для новобрачных», «Обувь», «Одежда». Здание одноэтажное

Общие данные

Номер проекта

274-12-56.83

Наименование проекта

Унифицированное здание непродовольственного магазина «Товары для детей» торговой площадью 650 м, с вариантами технических планировок: «Товары для молодёжи», «Радиотовары», «Товары для новобрачных», «Обувь», «Одежда». Здание одноэтажное

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

  • ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.
Продажа паспорта проекта -360 рублей /паспорт
Продажа чертежей по листам - от 250 рублей/лист
Продажа чертежей по Альбомам - от 3000 рублей/альбом
Состав проекта
Номер альбома
Наименование
Состав альбома

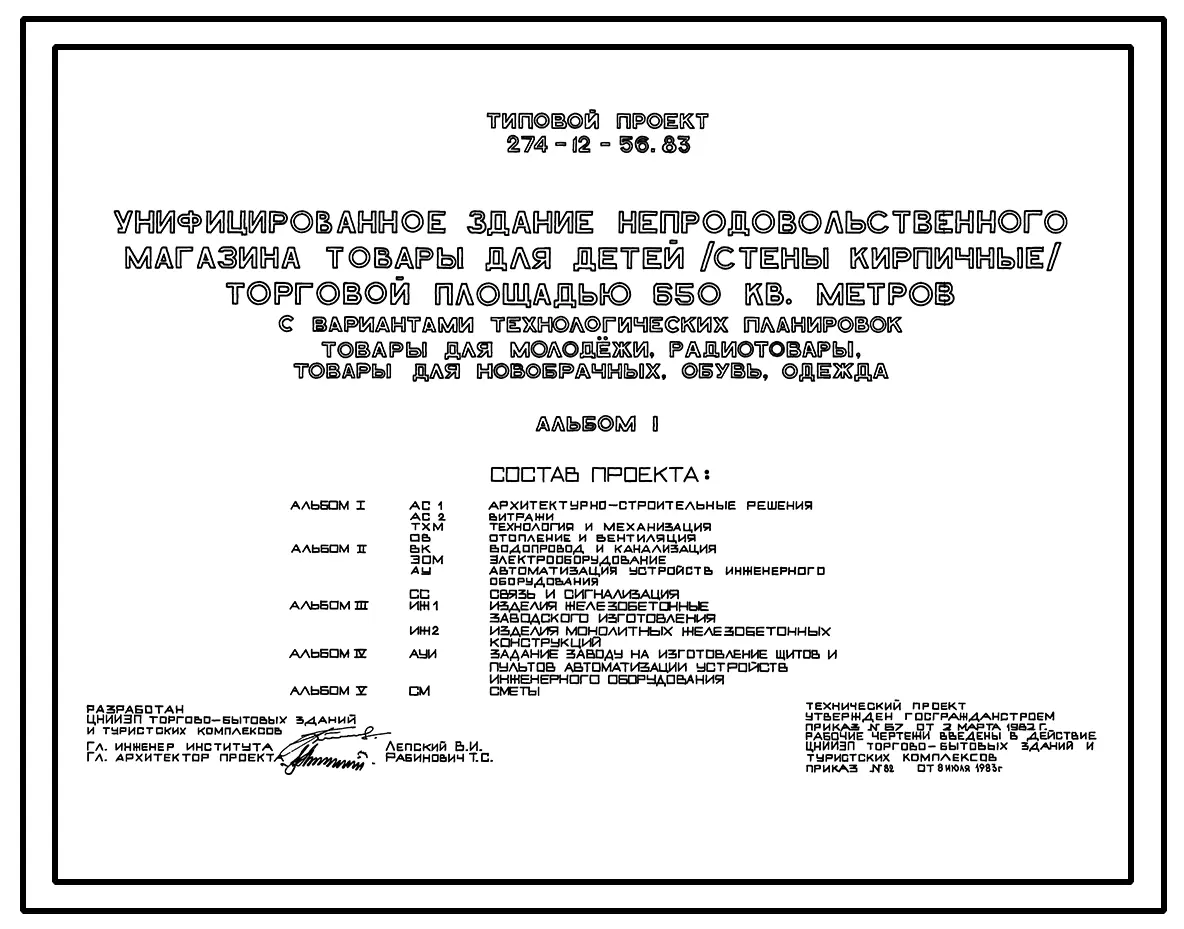

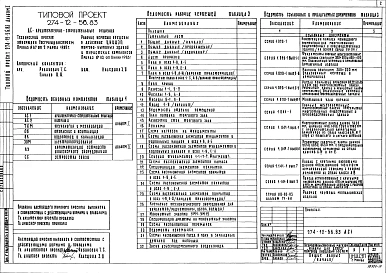

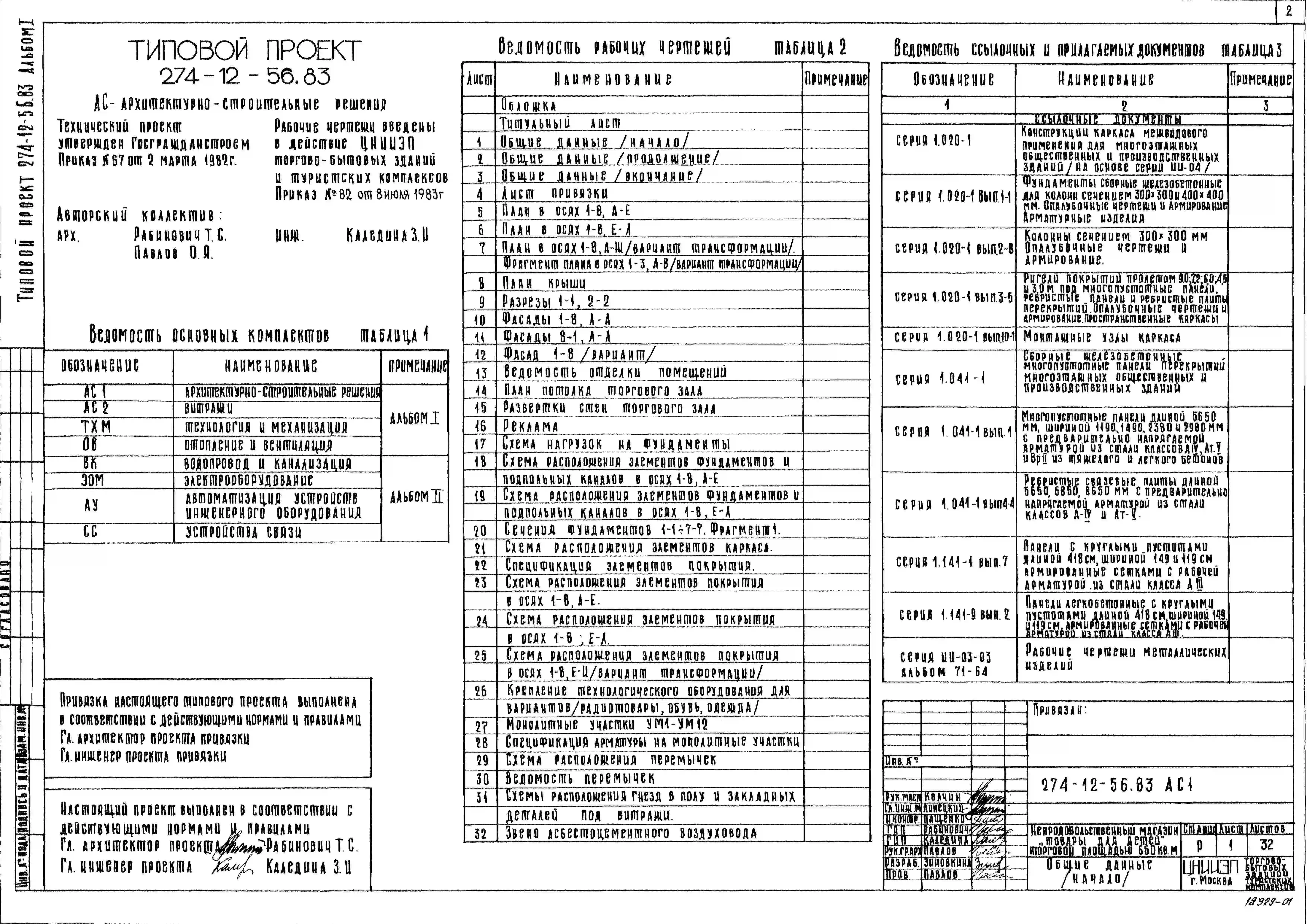

Альбом 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

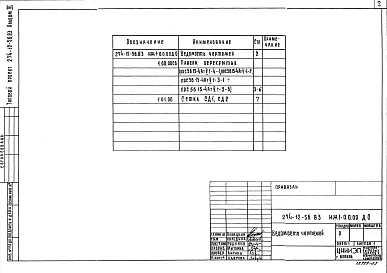

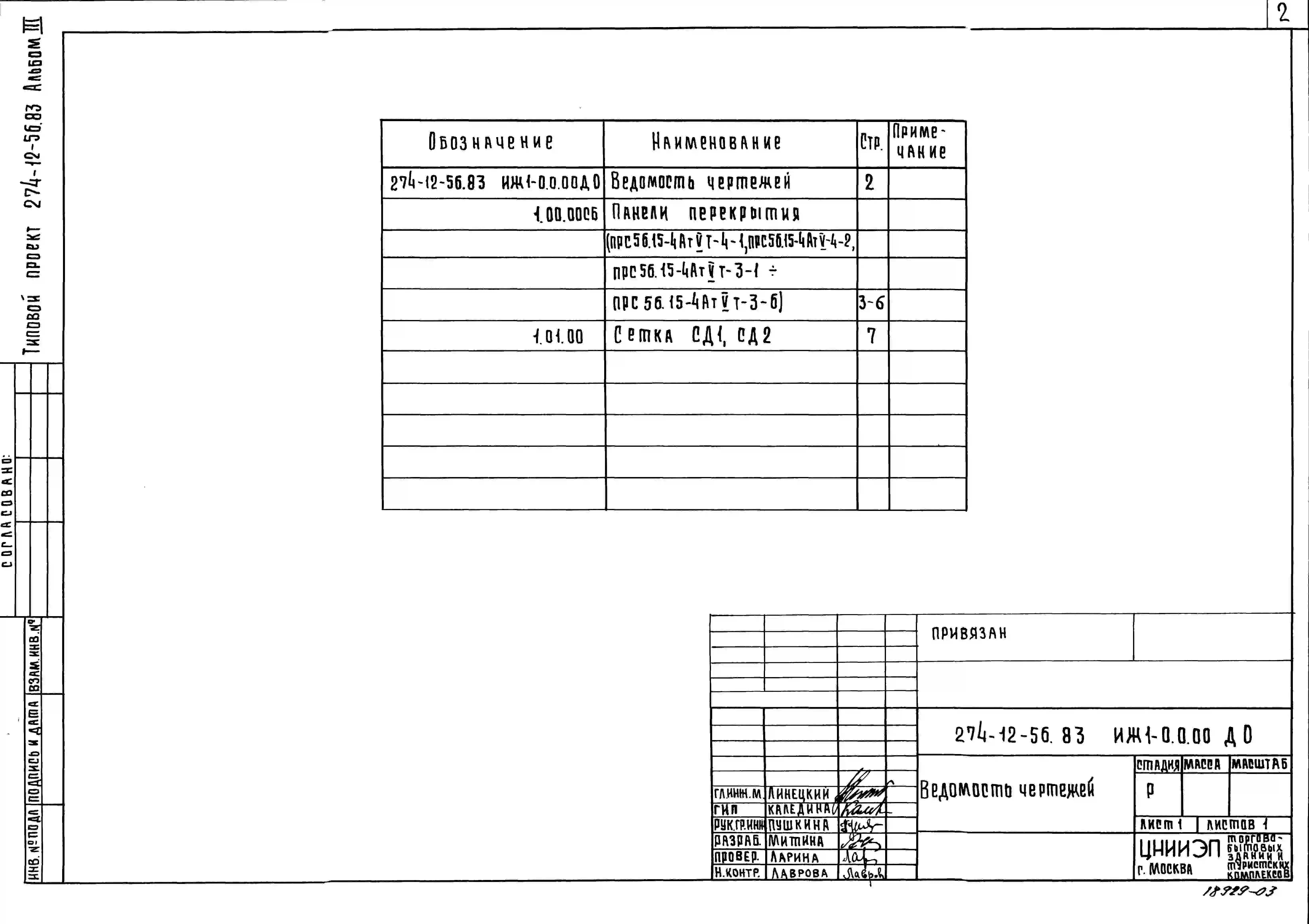

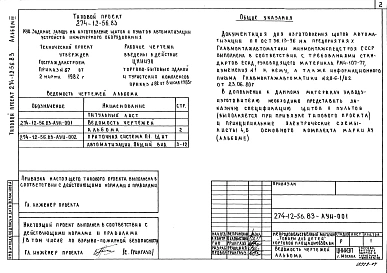

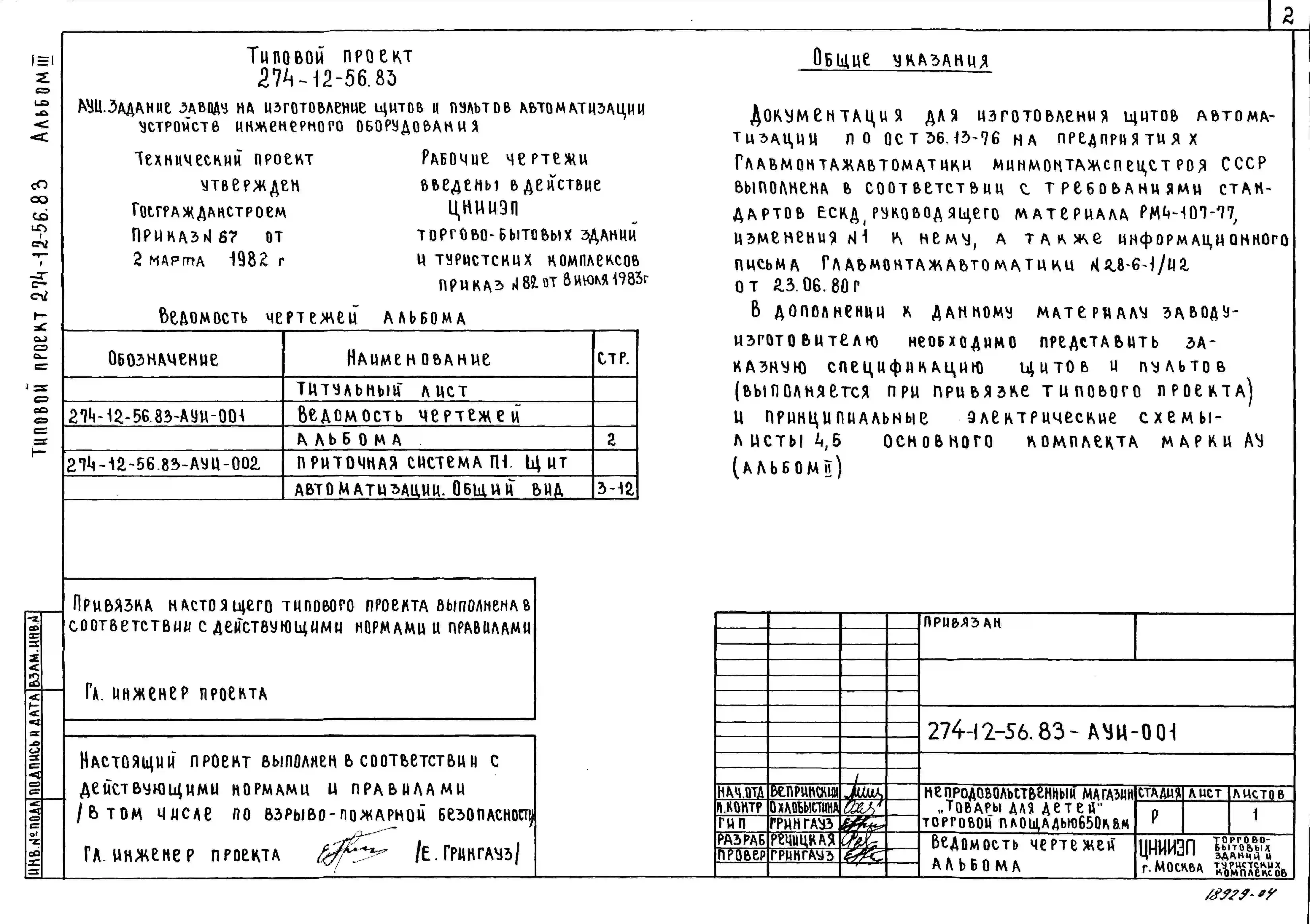

Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

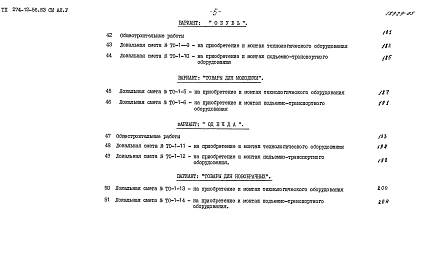

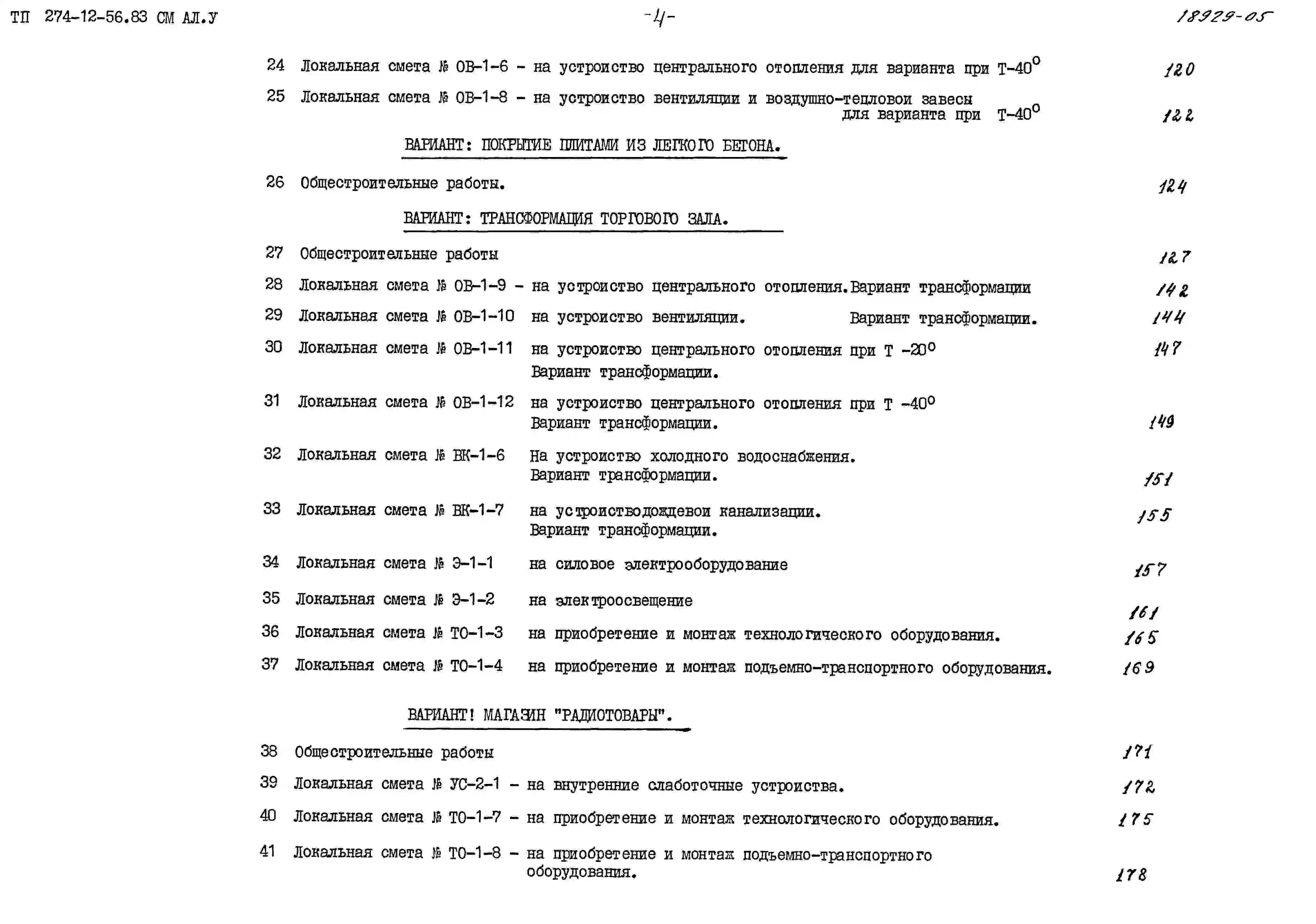

Альбом 5

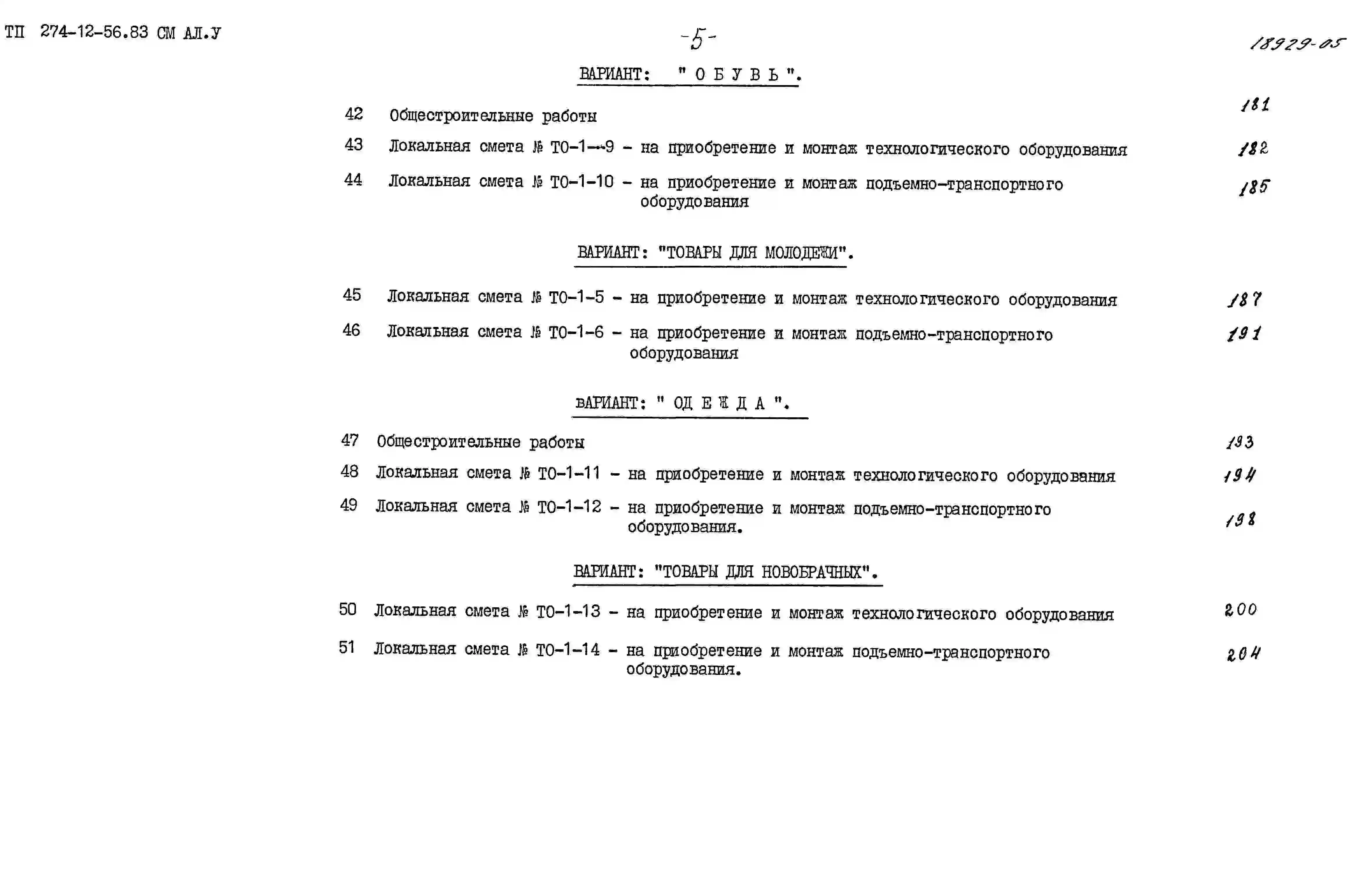

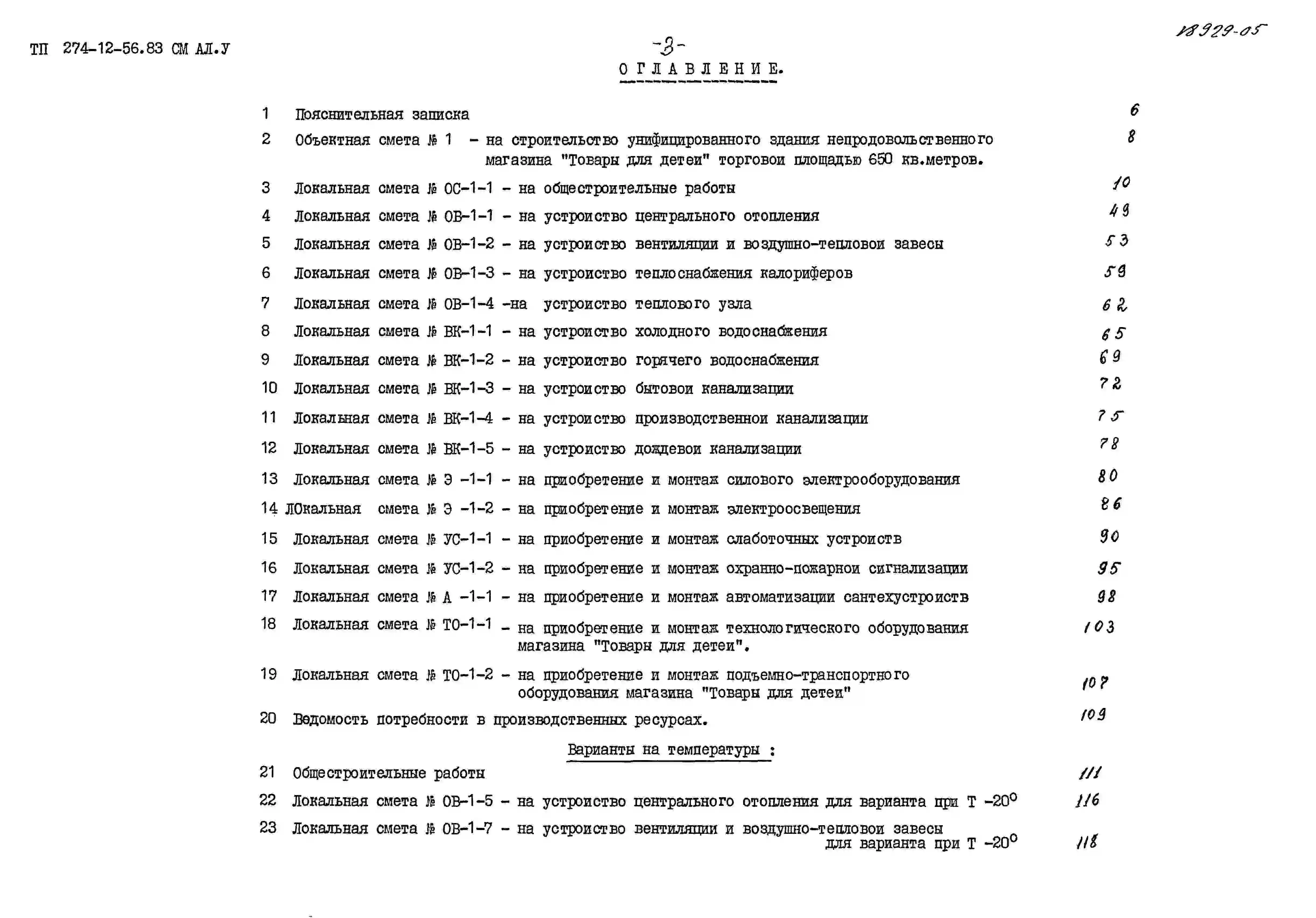

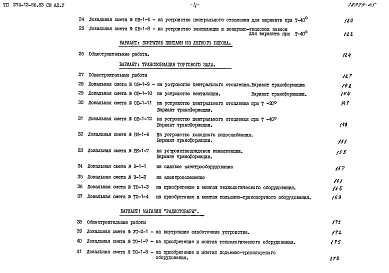

Сметы
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта
ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ.
Торговый зал – 646,5 м2.
Тамбур главного входа – 3,8 м2.
Витрины – 16,7 м2.
Кладовые – 282,0 м2.
Помещение для хранения тары и прессования бумажных отходов – 32,4 м2.
Приемочная – 16,4 м2.
Тамбуры – 5,5 м2.
Камера для мусора – 5,0 м2.
Разгрузочная платформа – 39,1 м2.
Кабинет директора – 6,1 м2.
Контора – 15,9 м2.
Гардероб персонала – 19,2 м2.
Комната персонала – 24,1 м2.
Кабина для переодевания – 1,0 м2.
Душевая кабина – 1,6 м2.
Женская уборная – 3,8 м2.
Мужская уборная – 3,8 м2.
Помещение для хранения уборочного инвентаря – 6,9 м2.
Тепловой пункт, приточная венткамера – 43,5 м2.
Помещение для хранения упаковочных материалов и инвентаря – 10,0 м2.
Электрощитовая – 8,2 м2.
Коридоры – 56,5 м2.
Вытяжная венткамера – 25,0 м2.
Венткамера тепловой завесы – 16,8 м2.
Гладильная – 7,1 м2.
СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ.
Фундаменты – ленточные бутобетонные и сборные железобетонные по серии 1.020-1, выпуск 1-1, типоразмеров – 1.
Колонны – сборные железобетонные по серии 1.020-1, выпуск 2-8, типоразмеров – 1.
Ригели – сборные железобетонные по серии 1.020-1, выпуск 3-5, типоразмеров – 1.
Покрытие – сборные железобетонные плиты по серии 1.041-1, выпуск 1, типоразмеров – 2; 1.041-1, выпуск 4-4, типоразмеров – 1; 1.141-1, выпуск 7, типоразмеров – 2; 1.243-2, типоразмеров – 2.
Стены – кирпичные, из глиняного пустотелого кирпича пластического прессования ∂=1450кгс/м3. (класс Б, ГОСТ 6316-74)
Перемычки – сборные железобетонные по серии 1.138-10, выпуски 1,2.
Крыша – плоская, совмещенная с кровлей, с внутренним водостоком.
Кровля – рулонная, плоская из 4-х слоев антисептированного рубероида с защитным слоем из гравия.
Утеплитель – плиты из ячеистого бетона ∂=400кгс/м3.
Полы – керамическая плитка, линолеум, бетонные, детали по серии 2.244-1, выпуск 4.
Окна – по серии 1.236-6, выпуск 1, типоразмеров – 1.
Витражи – из алюминиевых сплавов по серии 1.236.4-7, выпуски 2,3,4.
Окна – из алюминиевых сплавов по серии 1.236.4-8, выпуск 2.
Двери – по серии 1.136-10, типоразмеров – 3, по серии 1.136-11, выпуск 1, типоразмеров – 5.
Наибольшая масса монтажного элемента – 6т.
ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.

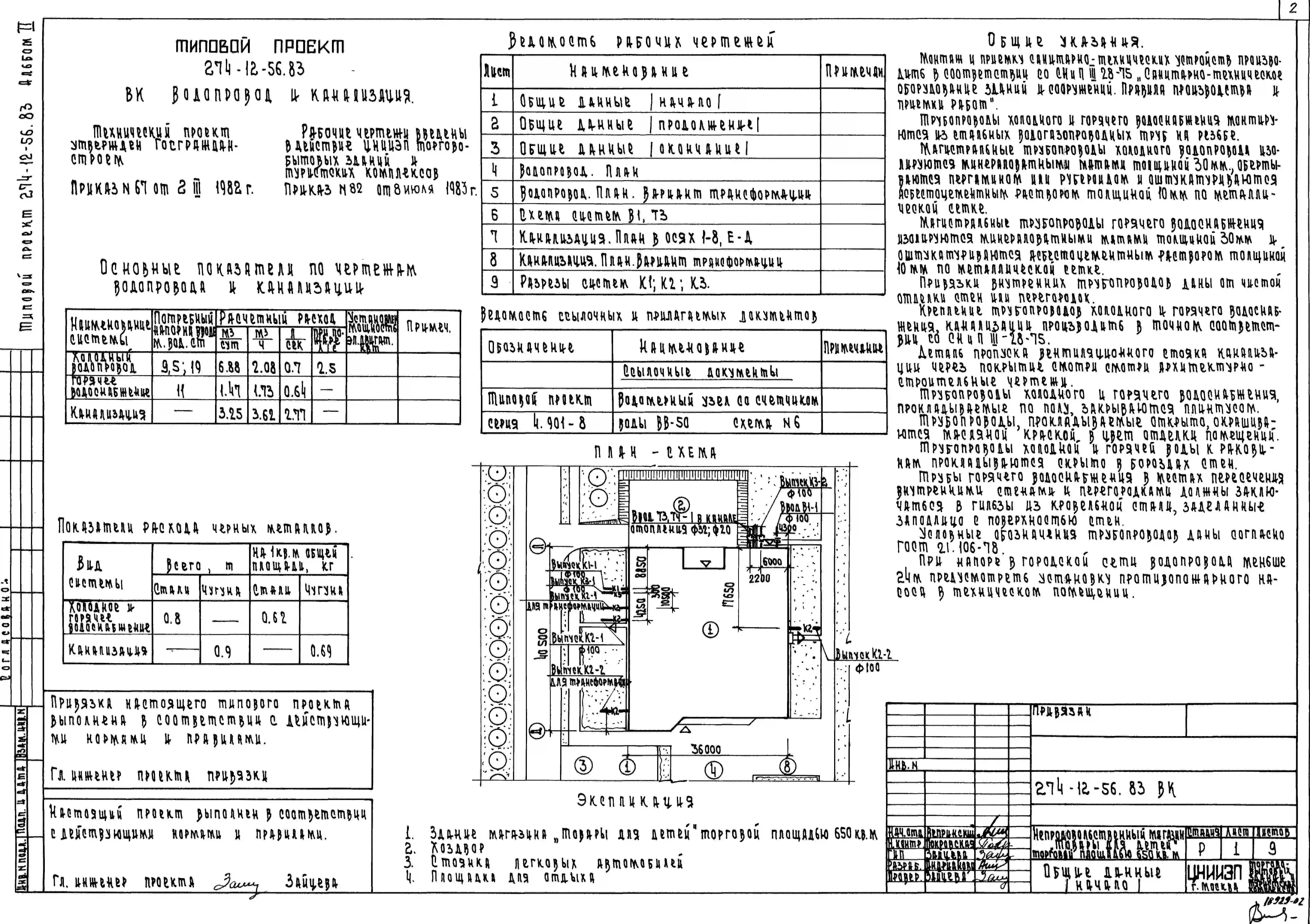

Водопровод – хозяйственно-питьевой от городской сети. Напор на вводе Н=10м водяного столба.
Горячее водоснабжение – централизованное.
Канализация – хозяйственно-бытовая в городскую сеть. Ливнестоки – в городскую сеть.
Отопление – водяное, центральное от городских сетей. Параметры теплоносителя Т=150о-70оС.
Вентиляция – приточно-вытяжная с механическим побуждением и естественно-вытяжная.
Электроснабжение – от городской сети напряжением 380/220В.
Устройства связи – радиофикация, телефонизация, звукоусиление, пожарная и охранная сигнализация.
Механизация – площадка уравнительная, вешало конвейерное, кран-штабелер.
ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ.
Расчетный показатель – торговая площадь. Бытовые помещения разработаны в соответствии со СНиП П-92-76. В проекте разработаны варианты: трансформация торгового зала, «товары для молодежи», «радиотовары», «товары для новобрачных», «обувь», «одежда».
