Типовой проект 272-12-82.86 Унифицированное здание магазина «Обувь» торговой площадью 400 м2, вариантами «Ткани» и «Галантерея-парфюмерия». Здание одноэтажное. Каркас по серии 1.020-1/83. Стены из кирпича. Объем 2967 м3.

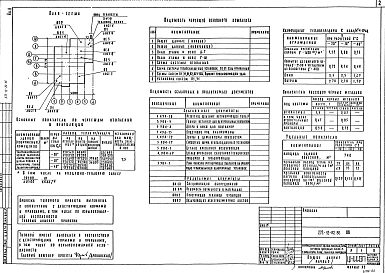

Общие данные

Номер проекта

272-12-82.86

Наименование проекта

Унифицированное здание магазина «Обувь» торговой площадью 400 м2, вариантами «Ткани» и «Галантерея-парфюмерия». Здание одноэтажное. Каркас по серии 1.020-1/83. Стены из кирпича. Объем 2967 м3.

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

  • ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.
Продажа паспорта проекта -360 рублей /паспорт
Продажа чертежей по листам - от 250 рублей/лист
Продажа чертежей по Альбомам - от 3000 рублей/альбом
Состав проекта
Номер альбома
Наименование
Состав альбома

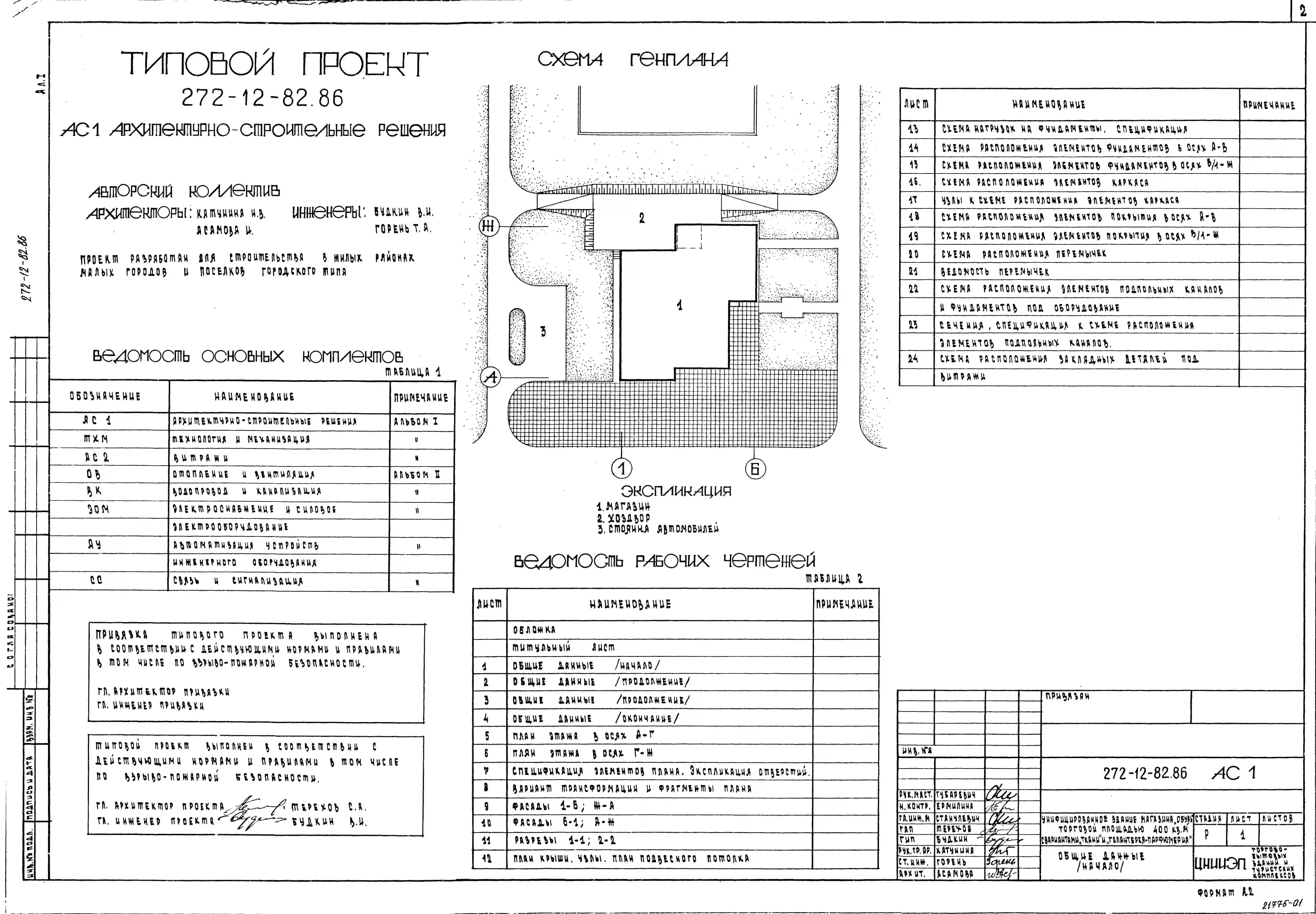

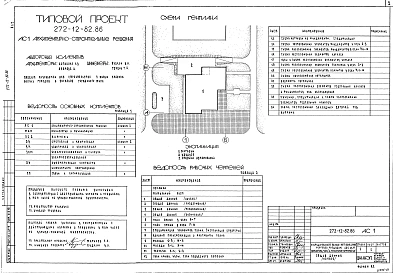

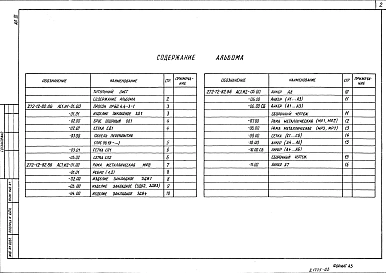

Альбом 1
Архитектурно-строительные решения. Технология и механизация. Витражи
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

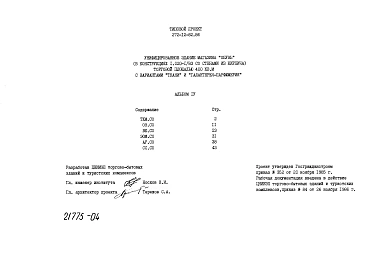

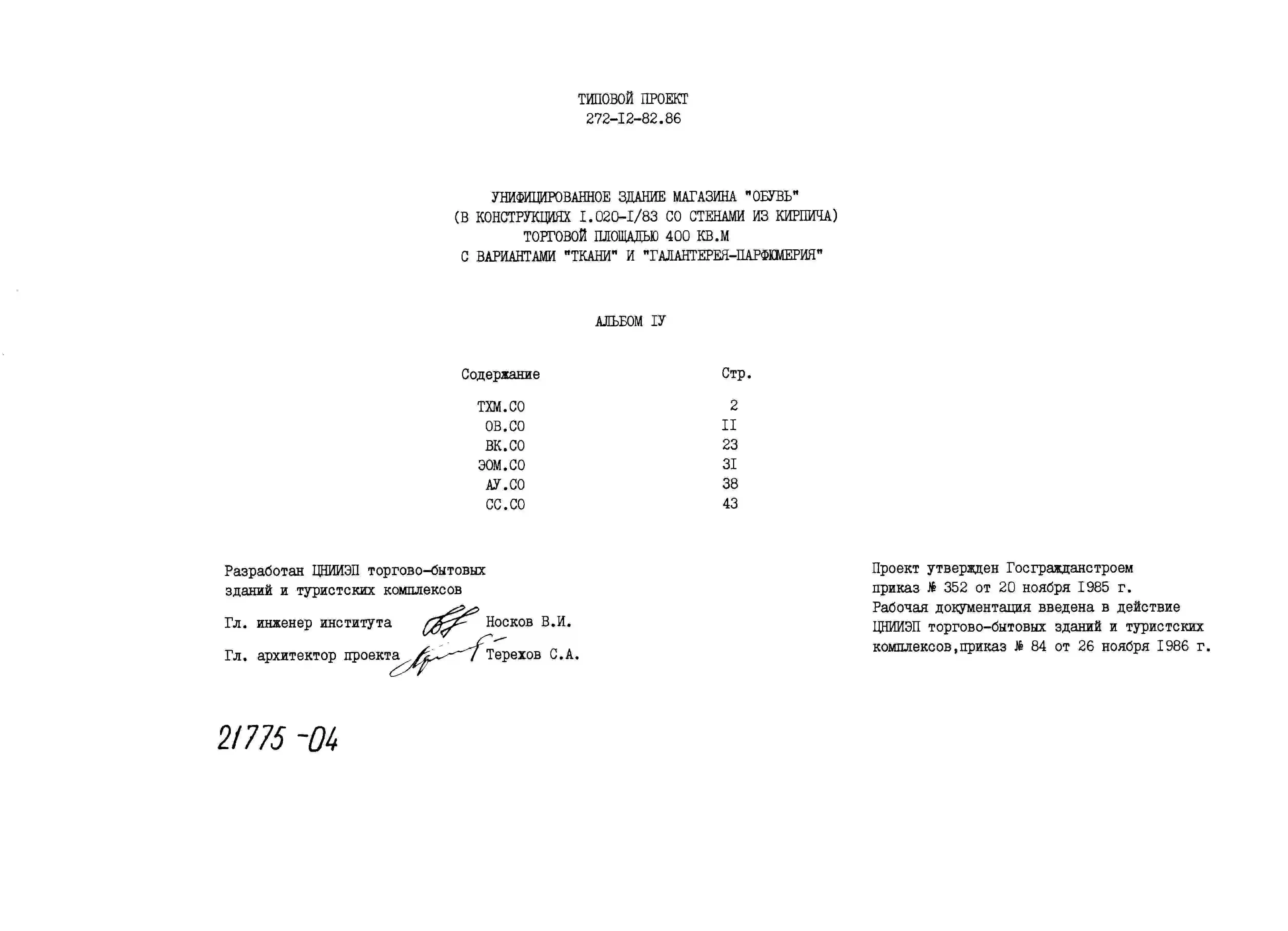

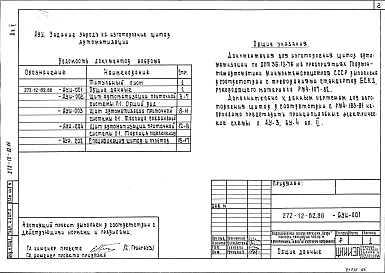

Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

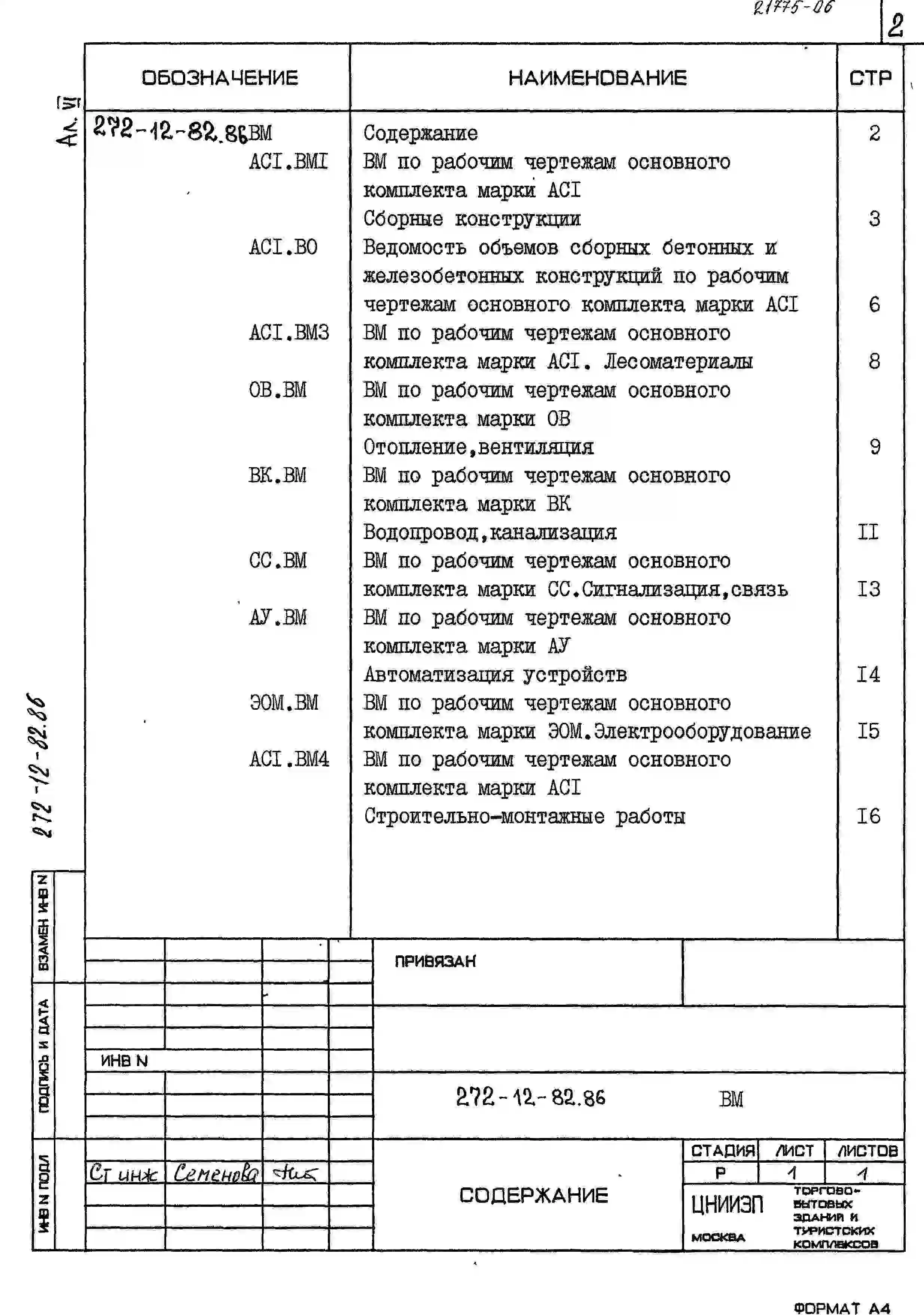

Альбом 6
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

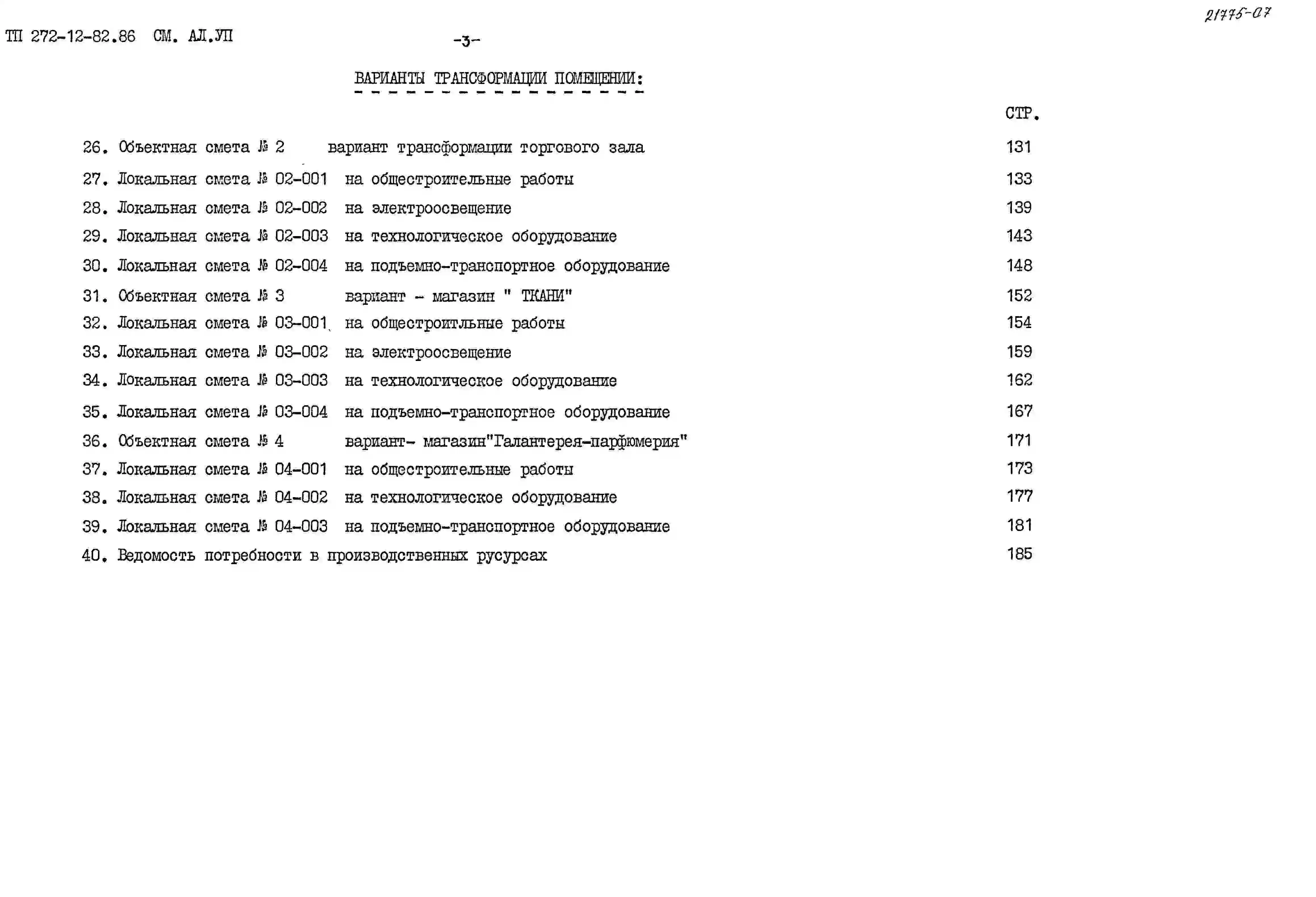

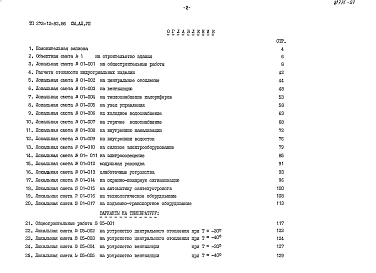

Альбом 7
Сметы Часть 2
Новое название альбома:
Альбом 7
Сметы Часть 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

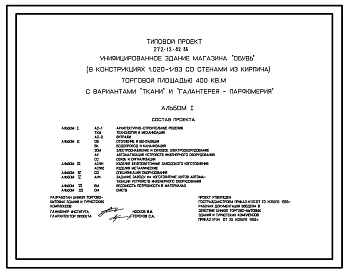

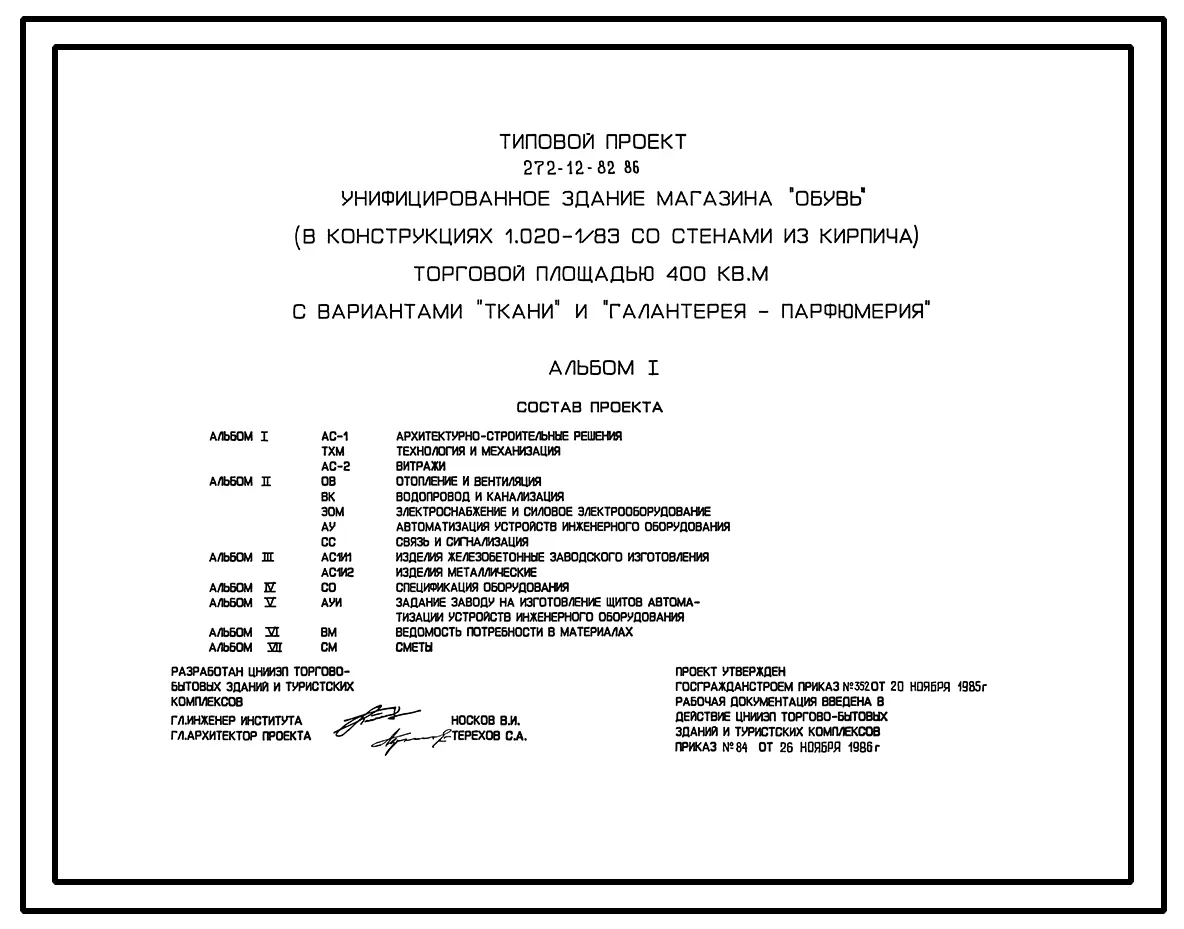

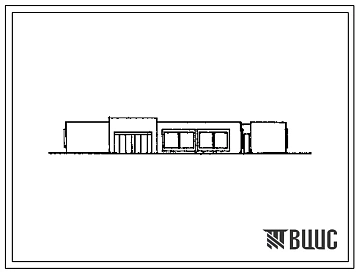

УНИФИЦИРОВАННОЕ ЗДАНИЕ МАГАЗИНА «ОБУВЬ» (В КОНСТРУКЦИЯХ СЕРИИ 1.020-1/83 СО СТЕНАМИ ИЗ КИРПИЧА) ТОРГОВОЙ ПЛОЩАДЬЮ 400 КВ. МЕТРОВ С ВАРИАНТАМИ «ТКАНИ» И «ГАЛАНТЕРЕЯ – ПАРФЮМЕРИЯ».

ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ.

Тамбур главного входа – 10,72м2.

Помещение воздушно-тепловой завесы – 9,0 м2.

Витрины – 15,45 м2.

Торговый зал – 393,2 м2.

Растяжка обуви – 6,42 м2.

Кладовая обуви – 129,7 м2.

Кладовая сопутствующих товаров – 19,58 м2.

Электрощитовая – 7,0 м2.

Помещение для хранения упаковочных материалов и инвентаря – 4,1 м2.

Венткамера – 15,5 м2.

Тепловой пункт – 15,5 м2.

Камера для мусора – 5,0 м2.

Помещение для хранения тары и для прессования бумажных отходов – 19,2 м2.

Помещение для хранения уборочного инвентаря – 4,5 м2.

Уборная – 5,8 м2.

Гардеробная – 15,6 м2.

Комната персонала – 18,0 м2.

Кабинет директора и контора – 11,35 м2.

Приемочная – 16,4 м2.

Тамбуры – 6,5 м2.

Коридор – 26,7 м2.

Дебаркадер – 27,0 м2.

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ.

Фундаменты – сборные железобетонные стаканного типа по серии 1.020-1/83, выпуск 1-1, типоразмеров – 1.

Колонны – сборные железобетонные по серии 1.020-1/83, выпуск 2-1, типоразмеров – 5.

Ригели – сборные железобетонные по серии 1.020-1/83, выпуск 3-1, типоразмеров – 2.

Покрытие – из сборных железобетонных плит по серии 1.041.1-2, выпуск 1, типоразмеров – 3 и выпуск 6, типоразмеров – 1.

Стены – кирпичные из пустотелого кирпича, пластического прессования. Объемная масса кладки 1600 кгс/м3.

Подпольные каналы – кирпичные с перекрытием из сборных железобетонных плит по серии 3.006.1-2/82, выпуск 1-2, типоразмеров – 4.

Перегородки – гипсокартонные, поэлементной сборки на металлическом каркасе.

Прогоны – сборные железобетонные по серии 1.225.1-3, типоразмеров - 2.

Подушки опорные – сборные железобетонные по серии 1.225.2. выпуск 11, типоразмеров – 3.

Перемычки – сборные железобетонные по серии 1.038.1-1, выпуск 1, типоразмеров – 6.

Ступени – сборные железобетонные по серии 1.055.1-1, выпуск 1, типоразмер – 1.

Крыша – плоская совмещенная с кровлей, с внутренним водостоком.

Кровля – рулонная плоская, из 4-х слоев антисептированного рубероида с защитным слоем из гравия.

Утеплитель – плиты из ячеистого бетона ∂=400кгс/см2.

Полы – мозаичные, керамическая плитка, линолеум, бетонные, детали по серии 2.244-1, выпуск 4.

Двери – по серии 1.136.5-19, типоразмеров – 5; по серии 1.236-5, типоразмеров – 2; по серии 1.136-10, типоразмеров – 4.

Окна – деревянные по серии 1.136.5-16, типоразмер – 1, из алюминиевых сплавов по серии 1.236.4-8, типоразмеров – 2.

Витражи – из алюминиевых сплавов по серии 1.236.4-7/84, типоразмеров – 23.

Наибольшая масса монтажного элемента – (плита покрытия) – 5,000т.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.

Водопровод – хозяйственно-питьевой от городской сети. Напор на вводе Н=14,00м водяного столба.

Канализация – хозяйственная в городскую сеть. Ливнестоки – в городскую сеть.

Отопление – водяное, центральное от городской сети. Параметры теплоносителя Т=150-700С.

Вентиляция – приточно-вытяжная с механическим побуждением и естественная.

Электроснабжение – от городской сети напряжением 380/220В.

Устройства связи – радиофикация, телефонизация, электрочасофикация, звукоусиление, пожарная и охранная сигнализация.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ.

В проекте предусмотрено три функциональных варианта магазина: «Обувь» (основное решение), «Ткани» и «Галантерея-Парфюмерия». Для основного варианта предусмотрена возможность трансформации торгового зала. Расчетный показатель - 1 м2 торговой площади. Сметная документация составлена в нормах и ценах 1984 года.
