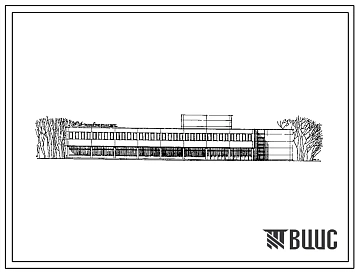

Типовой проект 272-11-29.85 Универмаг торговой площадью 1650м2. Здание одно-, двух-, трёхэтажное. Конструкции серии 1.020-1/83. Стены из легкобетонных панелей. Объем 17 484 м3

Общие данные

Номер проекта

272-11-29.85

Наименование проекта

Универмаг торговой площадью 1650м2. Здание одно-, двух-, трёхэтажное. Конструкции серии 1.020-1/83. Стены из легкобетонных панелей. Объем 17 484 м3

История изменений

272-11-29.85
является заменой

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

  • ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.
Продажа паспорта проекта -360 рублей /паспорт
Продажа чертежей по листам - от 250 рублей/лист
Продажа чертежей по Альбомам - от 3000 рублей/альбом

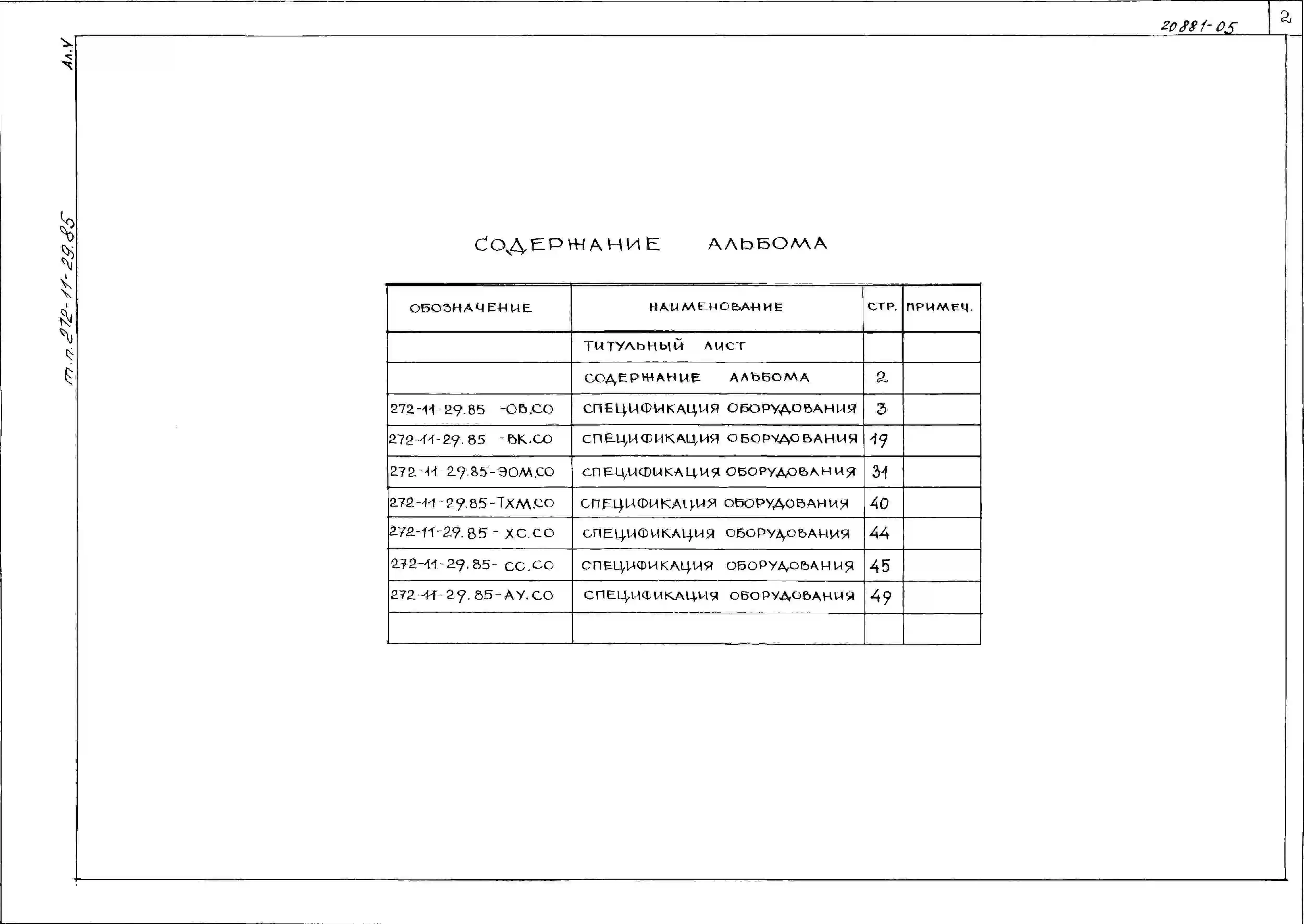

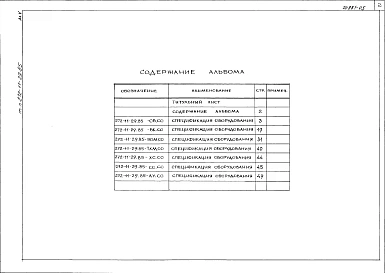

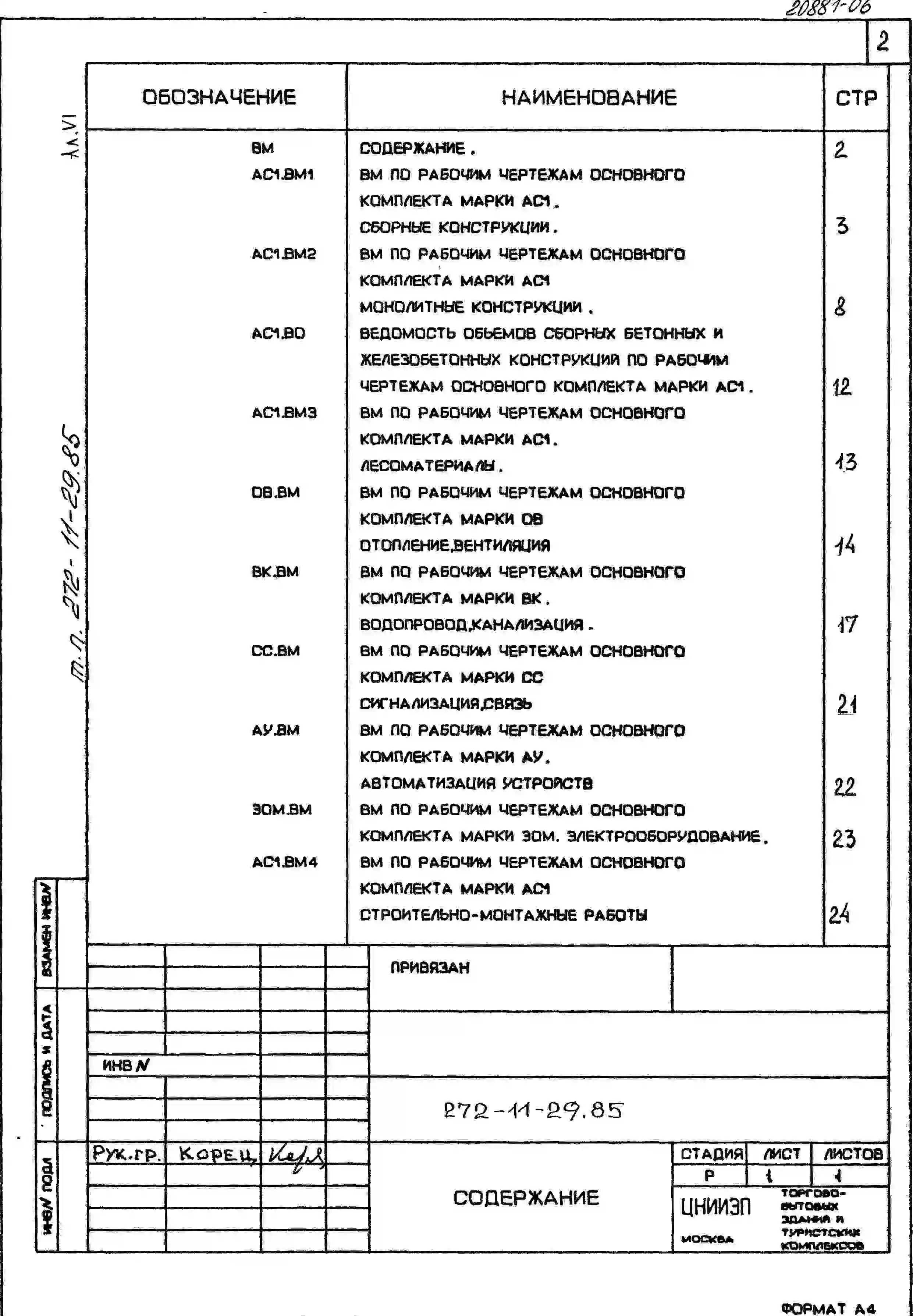

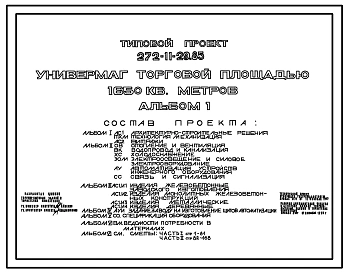

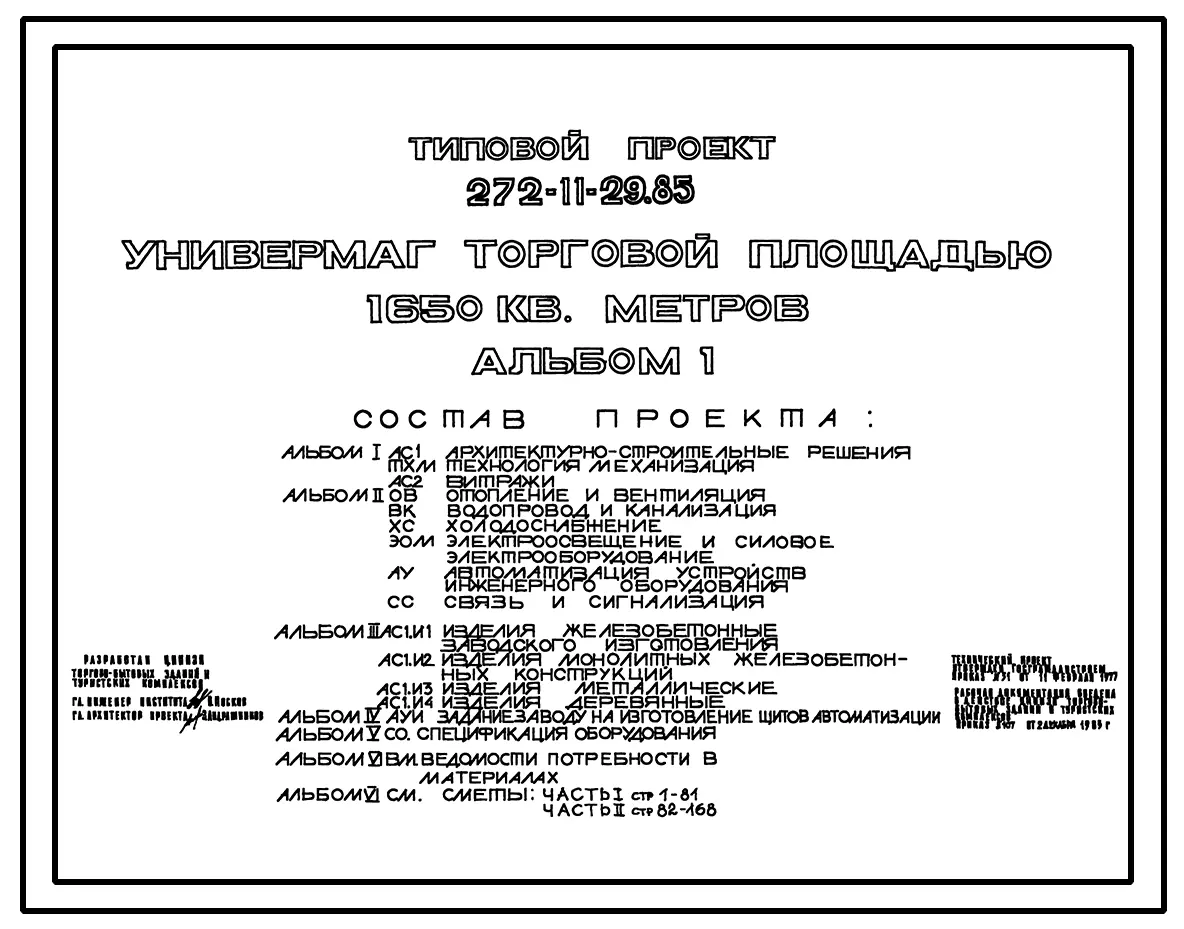

Состав проекта
Номер альбома
Наименование
Состав альбома

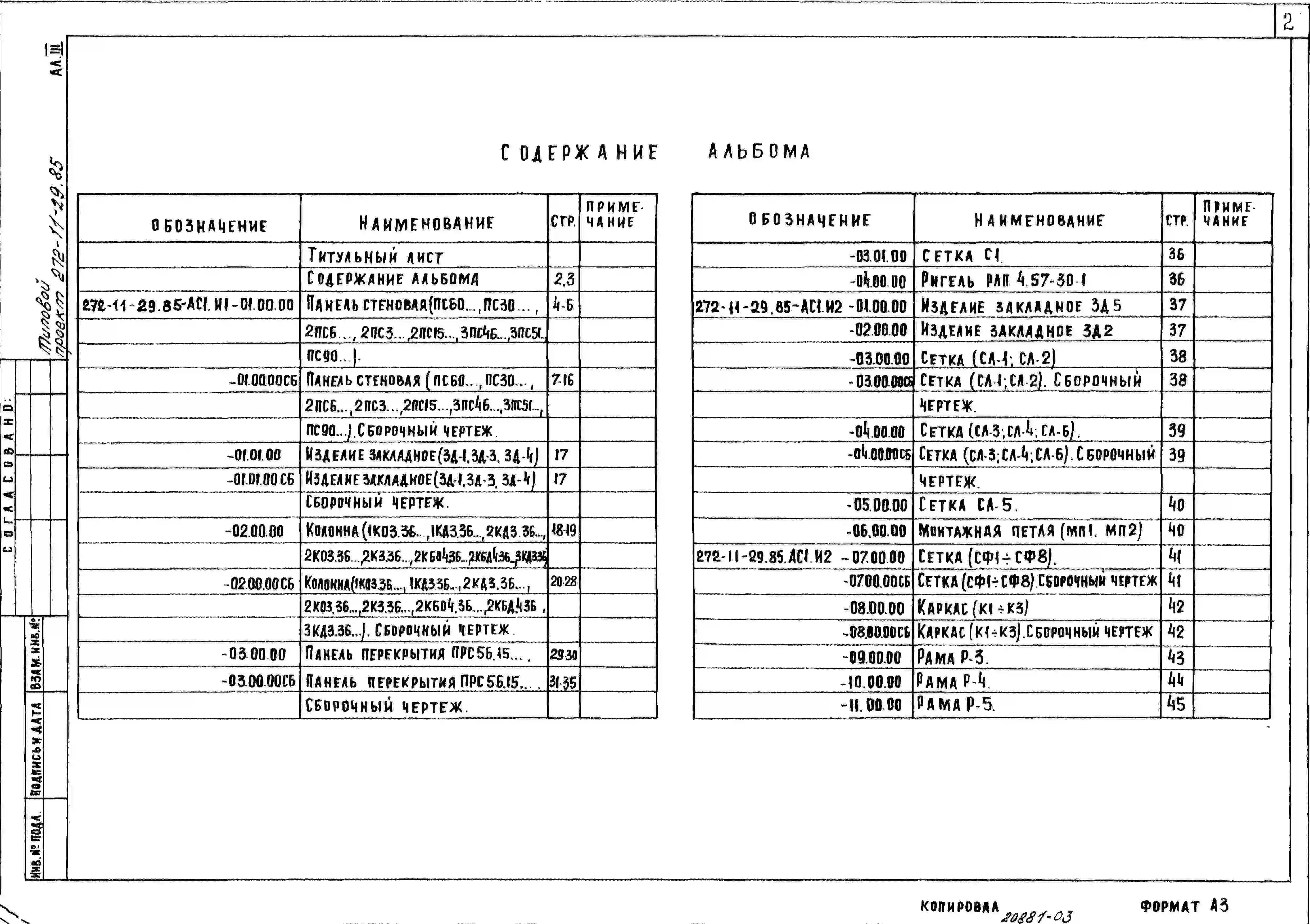

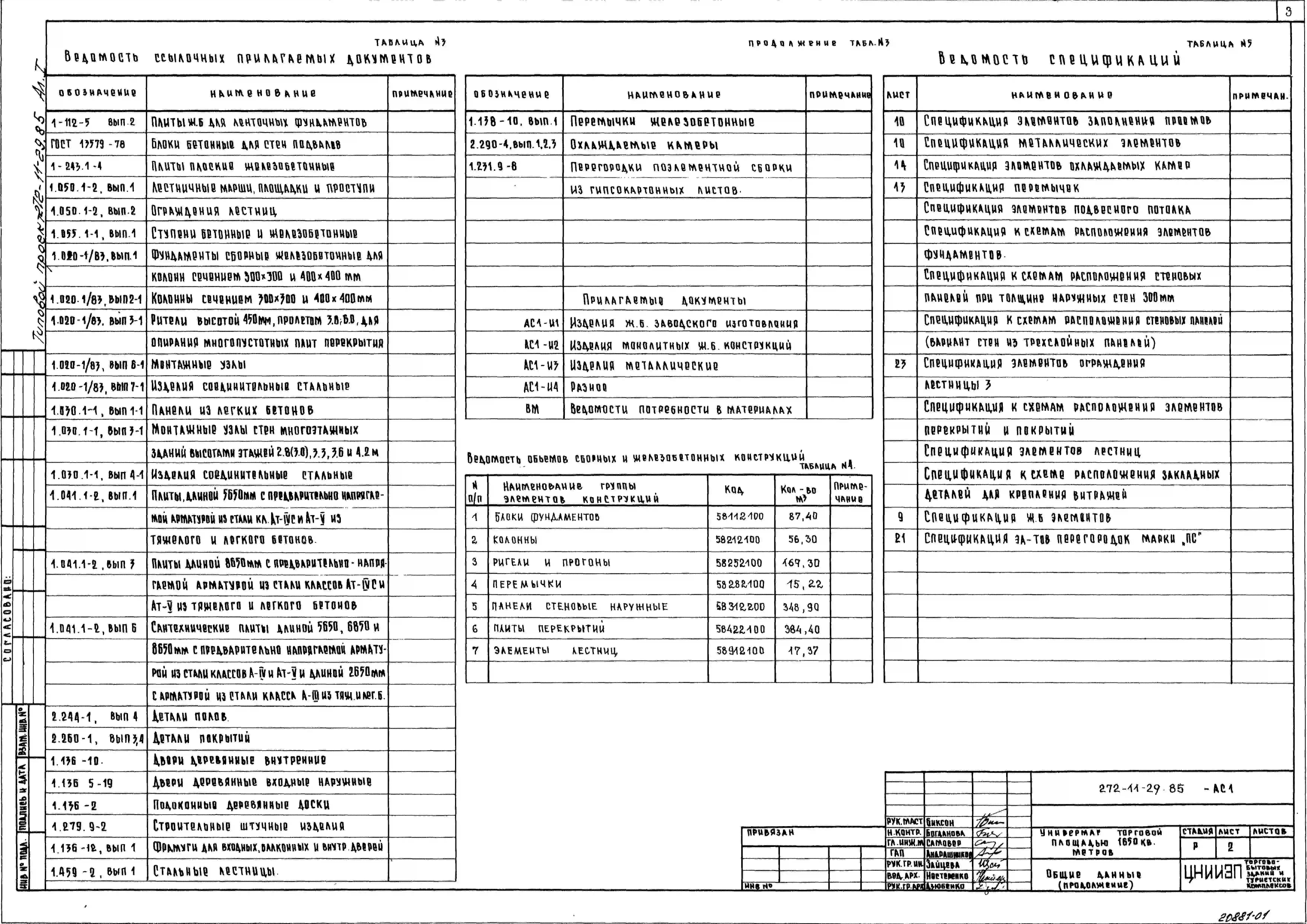

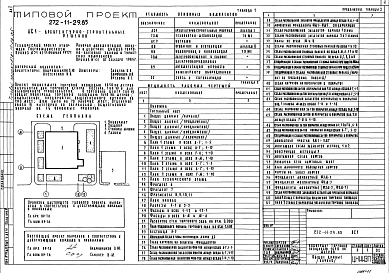

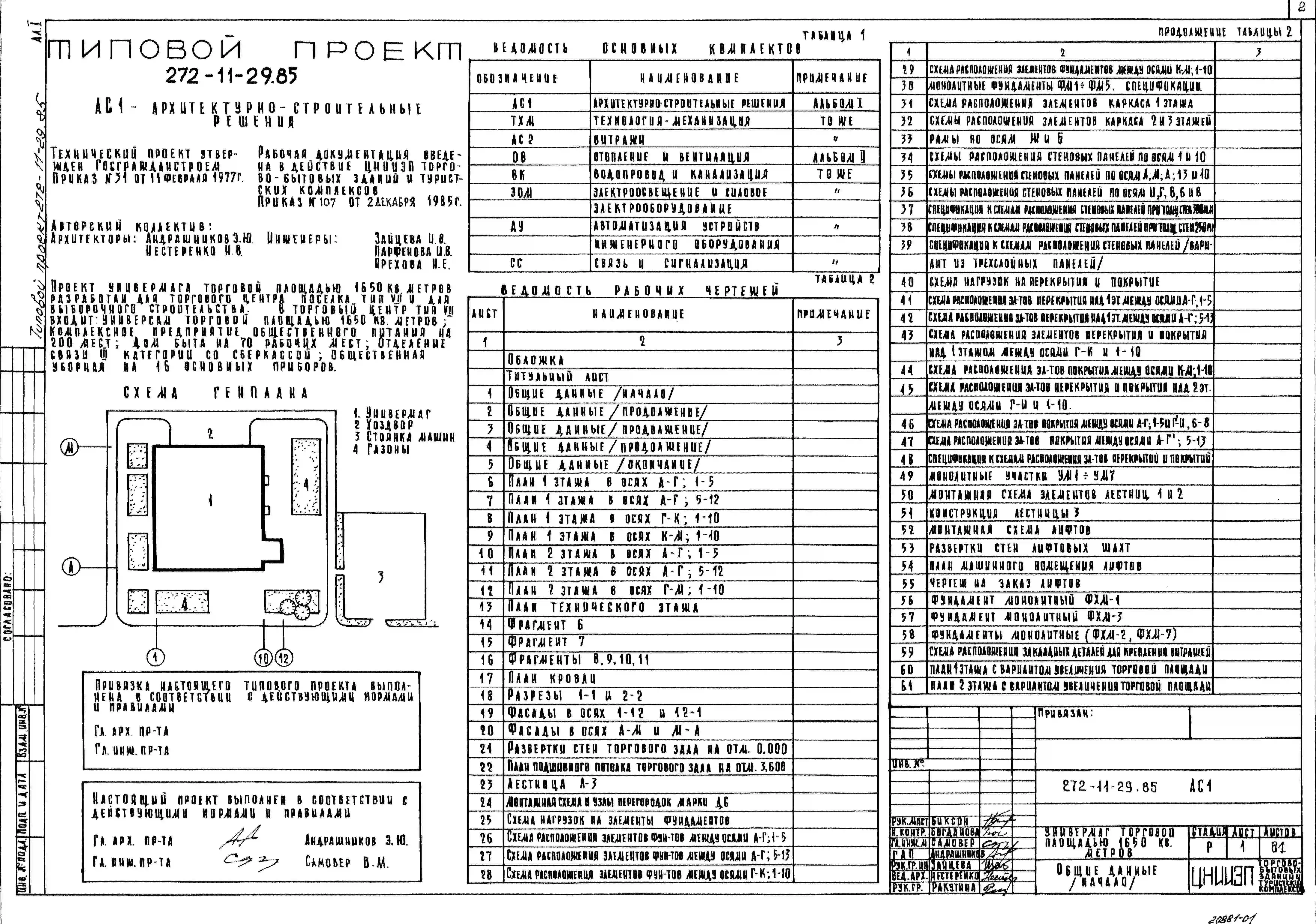

Альбом 1
Архитектурно-строительные решения. Технология и механизация. Витражи
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:

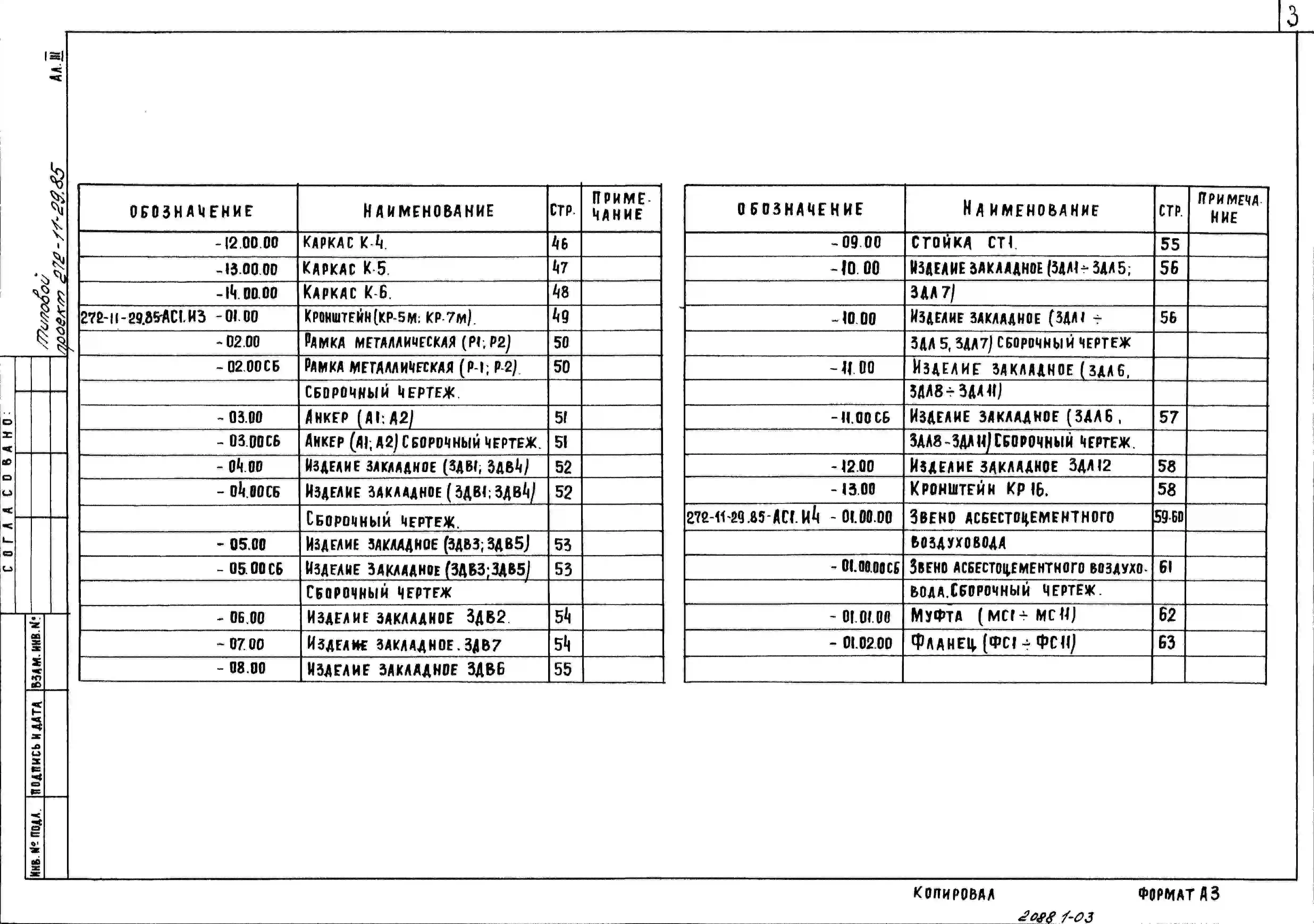

Альбом 3
Изделия железобетонные заводского изготовления. Изделия монолитных железобетонных конструкций. Изделия металлические
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 6
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

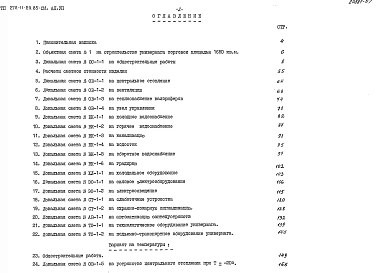

Альбом 7
Сметы. Часть 2
Новое название альбома:

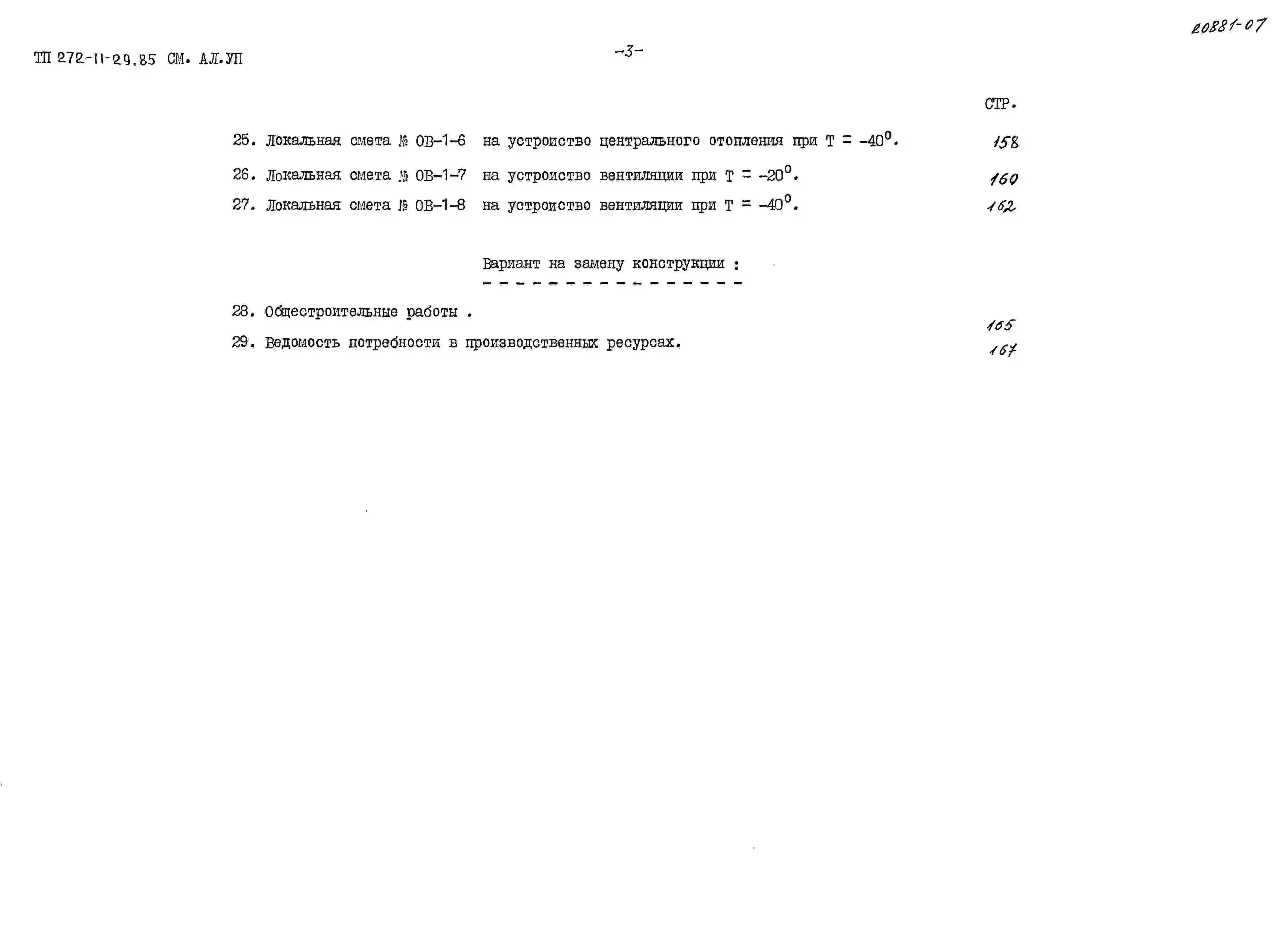

Альбом 7
Сметы. Часть 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

УНИВЕРМАГ ТОРГОВОЙ ПЛОЩАДЬЮ 1650 КВ. МЕТРОВ (В КОНСТРУКЦИЯХ 1.020-1/83).

ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ.

1 ЭТАЖ.

Торговый зал для продовольственных товаров – 563,22 м2.

Торговый зал винно-водочных товаров – 34,96 м2.

Торговый зал кафетерия и отдела заказов – 35,9 м2.

Подсобное помещение кафетерия – 12,2 м2.

Комплектовочная отдела заказов – 36,2 м2.

Подфасовочная овощей и фруктов – 14,8 м2.

Подфасовочная мяса и рыбы – 24,0 м2.

Подфасовочная гастрономии и молочных товаров – 38,0 м2.

Кладовая хлеба – 24,7 м2.

Гардероб верхней одежды – 23,6 м2.

Тамбур 1 с вестибюлем – 19,1 м2.

Моечная – 11,7 м2.

Помещение для хранения уборочного инвентаря - 12,8 м2.

Бельевая – 9,9 м2.

Уборная женская – 17,8 м2.

Красный уголок – 29,0 м2.

Тамбур 2 – 4,1 м2.

Буфет для персонала – 75,1 м2.

Моечная буфета – 13,4 м2.

Подсобное помещение буфета – 15,2 м2.

Гардероб женский – 30,6 м2.

Душевые – 3,4 м2.

Гардероб мужской – 21,6 м2.

Душевая – 1,7 м2.

Тамбур 3 – 6,8 м2.

Венткамеры – 46,3 м2.

Насосная оборотного водоснабжения – 21,9 м2.

Помещение для приема стеклопосуды – 26,5 м2.

Помещение хранения упаковочного материала – 12,9 м2.

Помещение для хранения тары – 34,5 м2.

Охлаждаемая камера винно-водочных товаров – 11,1 м2.

Кладовая бакалеи, кондитерских товаров – 67,9 м2.

Кладовая овощей, фруктов, винно-водочных товаров – 80,2 м2.

Охлаждаемая камера овощей, фруктов – 30,6 м2.

Инвентарная – 6,1 м2.

Тамбур охлаждаемых камер – 17,4 м2.

Охлаждаемая камера рыбы – 12,8 м2.

Машинное отделение охлаждаемых камер – 32,6 м2.

Охлаждаемая камера гастрономии – 17,8 м2.

Охлаждаемая камера молочных товаров – 23,0 м2.

Охлаждаемая камера ночного завоза молочных товаров – 6,6 м2.

Разрубочная – 12,1 м2.

Охлаждаемая камера мяса – 10,0 м2.

Машинное отд.охлаждаемых камер – 12,1 м2.

Охлаждаемая камера кондитерских товаров – 7,0 м2.

Тамбур 4 – 7,8 м2.

Электрощитовая – 13,5 м2.

Мастерская мелкого ремонта оборудования – 12,0 м2.

Тепловой пункт – 22,9 м2.

Венткамера – 11,3 м2.

Зарядная с тамбуром – 18,9 м2.

Мусорокамера – 5,5 м2.

Места установки холодильных агрегатов – 10,8 м2.

Охлаждаемая камера отходов – 13,95 м2.

Дебаркадер – 128,7 м2.

Рампа дебаркадера – 174,7 м2.

Коридоры – 223,5 м2.

Лестница 1 – 18,0 м2.

Лестница 2 – 18,0 м2.

Тамбур главного входа – 24,0 м2.

Лестница 3 – 52,6 м2.

Камера тепловой завесы с тамбуром – 26,9 м2.

Распорядительный холл – 96,0 м2.

2 ЭТАЖ.

Торговый зал непродовольственных товаров – 857,9 м2.

Помещение для дополнительного обслуживания покупателей – 26,8 м2.

Кабинет директора – 14,0 м2.

Контора – 46,3 м2.

Главная касса – 14,2 м2.

Кладовая уборочного инвентаря – 11,5 м2.

Уборная женская – 2,8 м2.

Уборная мужская – 2,8 м2.

Коридоры – 166,2 м2.

Гладильная – 22,7 м2.

Кладовая обуви – 49,2 м2.

Кладовая готового платья, трикотажа, тканей, галантереи, парфюмерии – 248,0 м2.

Кладовая посудохозяйственных, электро- и радиотоваров, музыкально-, фото- и спорттоваров, игрушки – 204,4 м2.

Разгрузочная – 17,9 м2.

Помещение для хранения тары и прессования бумажных отходов – 53,0 м2.

Кладовая ювелирных изделий – 12,5 м2.

Рекламно-декорационная мастерская – 11,1 м2.

Пом.для хранения упаковочных материалов и инвентаря – 9,5 м2.

ТЕХНИЧЕСКИЙ ЭТАЖ.

Венткамера – 64,9 м2.

Машинное отделение лифтов – 37,9 м2.

Венткамера – 60,7 м2.

Коридор – 25,5 м2.

Венткамера – 26,6 м2.

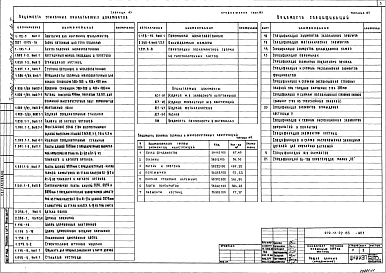

СТРОИТЕЛЬНЫЕ КОДСТРУКЦИИ И ИЗДЕЛИЯ.

Фундаменты - сборные железобетонные по серии 1.020-1/83,выпуск 1-1, типоразме­ров - 6, монолитные, типоразмеров – 4.

Блоки стен подвала - сборные бетонные по ГОСТу 13579-78, типоразмеров – 9.

Колонны - сборные железобетонные по серии 1.020-1/83, выпуск 2-1, типораз­меров – 4.

Ригели - сборные железобетонные по серии 1.020-1/83, выпуск 3-1, типоразмеров -3.

Перекрытия (и покрытия) - сборные желе­зобетонные по серии 1.041.1-2, выпуск 1, типоразмеров -3; 1.041.1-2, выпуск 3, типоразмеров -2; выпуск 5, типоразмеров- 2; выпуск 6, типоразмеров -2.

Плиты подпольных каналов - сборные же­лезобетонные по серии 1.243.1-4, типоразмеров – 2.

Стены - панели стеновые по серии 1.030.1-1, выпуск 1-1,типоразмеров -14.

Лестничные марш и площадки - сборные железобетонные по серии 1.050.1-2, вы­пуск 1, типоразмеров – 1.

Ограждения - металлические по серии 1.050.1-2, выпуск 2, типоразмеров – 2.

Крыша - плоская совмещенная с кровлей, с внутренним водостоком, вентилируемая.

Кровля - рулонная плоская, из 4-х слоев антисептированного рубероида с защитным слоем из гравия.

Утеплитель - плиты из пенобетона ∂=400 кгс/м3, минераловатных жестких плит ∂=250 кгс/м3.

Полы - литые мозаичные, керамическая плитка, линолеум, бетонные, детали по серии 2.244-1, выпуск 4.

Окна - из алюминиевых сплавов по серии 1.236.4-7/84.

Витражи - из алюминиевых сплавов по серии 1.236.4-7/84.

Двери - по серии 1.136-10, типоразме­ров -5; по серии 1.136.5-19, типораз­меров – 1.

Наибольшая масса монтажного элемента - 5,75 т (стеновая панель).

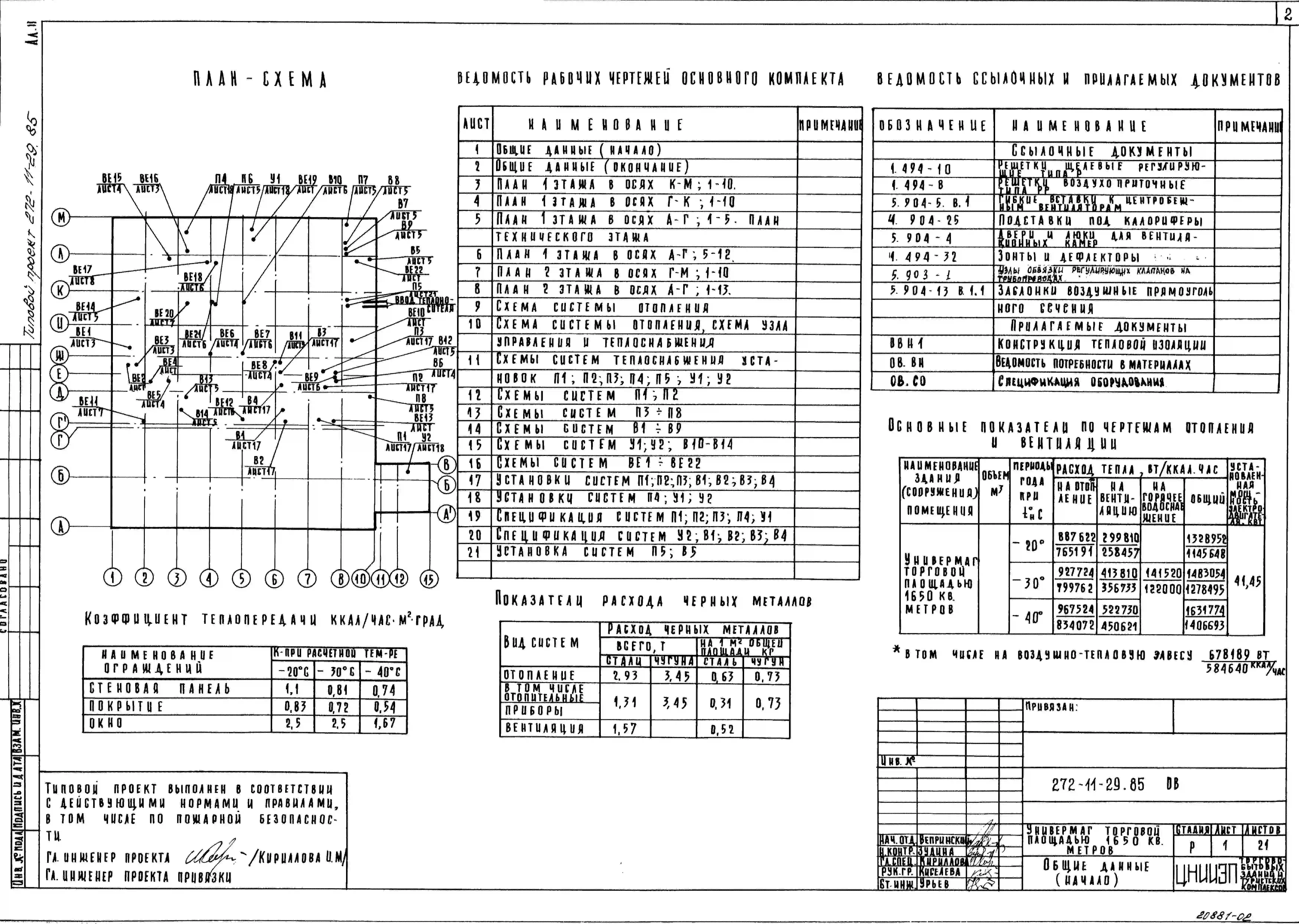

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.

Водопровод - хозяйственно-питьевой от городской сети. Напор на вводе Н=16,32 м водяного столба, при пожарном водоснаб­жении Н=13,25м водяного столба, для техно­логических нужд - Н=15,06 м.

Горячее водоснабжение - от внешних источников.

Канализация - хозяйственно-бытовая в городскую сеть. Ливнестоки - в городскую сеть.

Отопление - водяное, центральное от городской сети. Параметры теплоносителя Т=150-700С.

Вентиляция - приточно-вытяжная с механи­ческим побуждением и естественная.

Электроснабжение - от городской сети напряжением 380/220В.

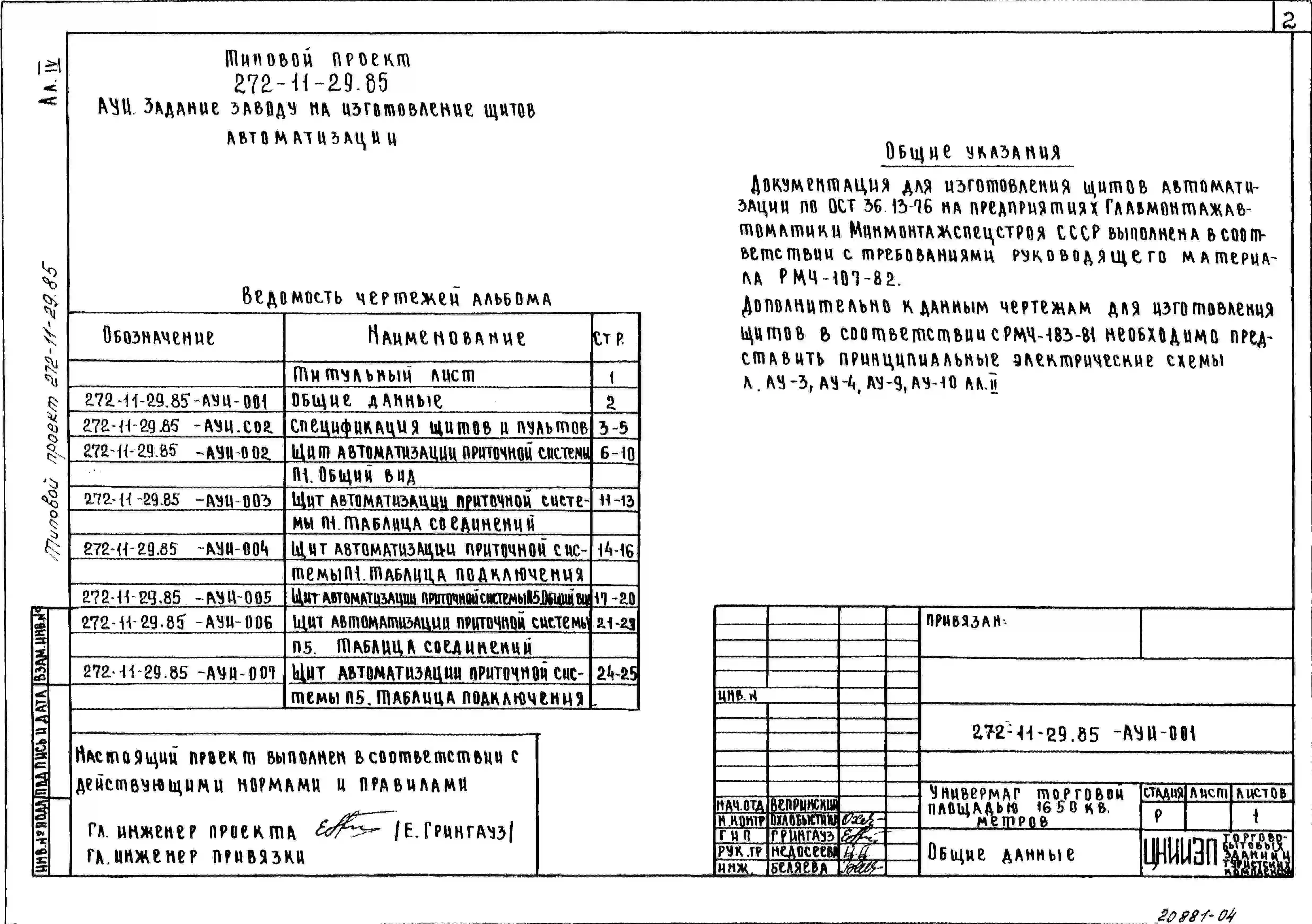

Устройства связи - радиофикация, телефо­низация, электрочасофикация, пожарная и охранная сигнализация.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ.

Настоящий типовой проект разработан взамен т.п. 272-11-13. Расчетный показатель – один метр кв. торговой площади. Данный проект может быть применен для выборочного строительства и для формирования торговых центров поселков. Сметная документация составлена в ценах и нормах 1984 года.
