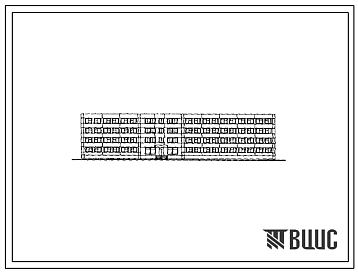

Типовой проект 232-1-136.86 Универсальное здание ПТУ на 960 учащихся (в конструкциях серии 1.020-1/83)

Общие данные

Номер проекта

232-1-136.86

Наименование проекта

Универсальное здание ПТУ на 960 учащихся (в конструкциях серии 1.020-1/83)

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

  • ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.
Продажа паспорта проекта -360 рублей /паспорт
Продажа чертежей по листам - от 250 рублей/лист
Продажа чертежей по Альбомам - от 3000 рублей/альбом

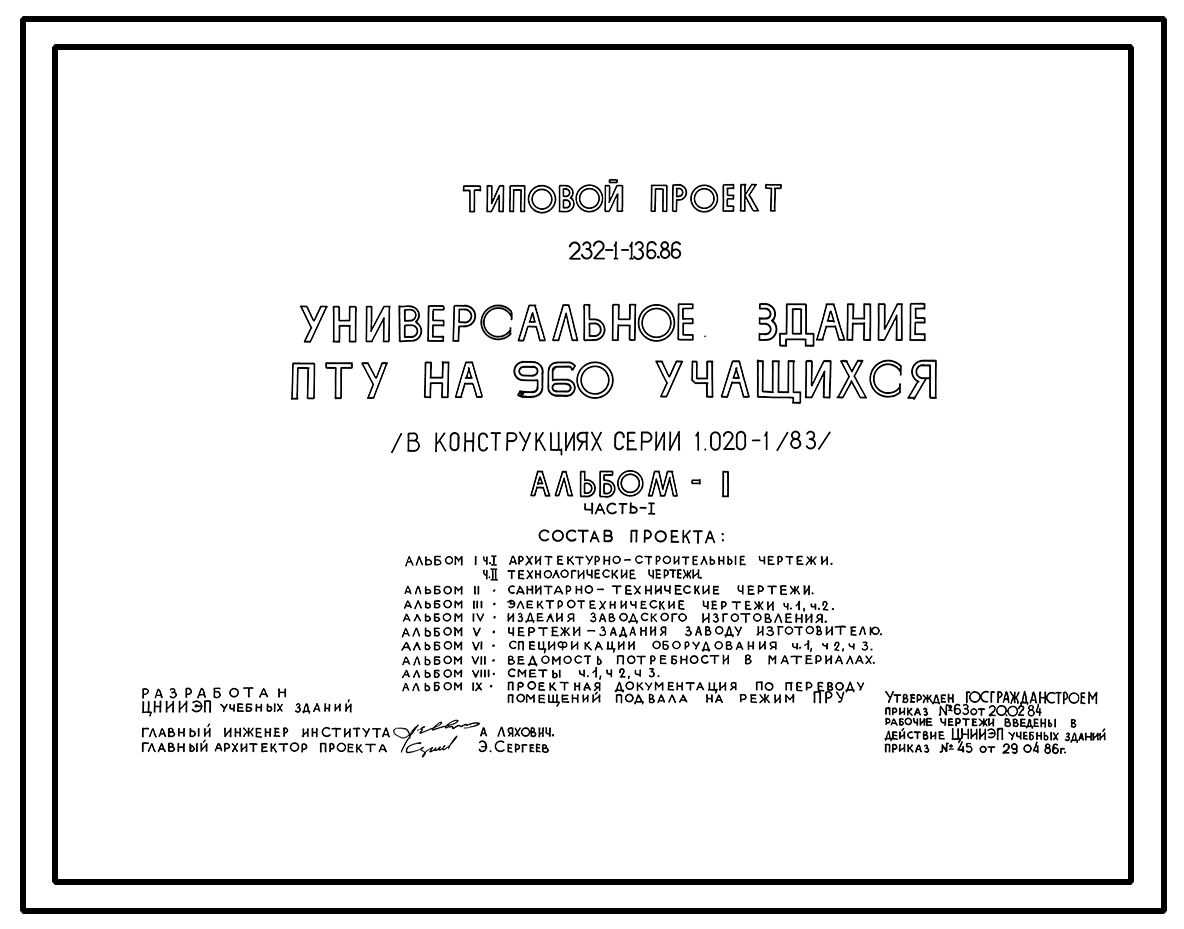

Состав проекта
Номер альбома
Наименование
Состав альбома
Альбом 1
Часть 1 Архитектурно-строительные чертежи
Новое название альбома:
Имеющиеся картинки:

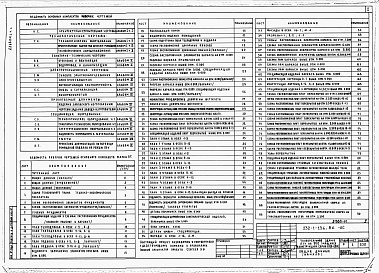

1 картинка альбома:     Alt для картинки:

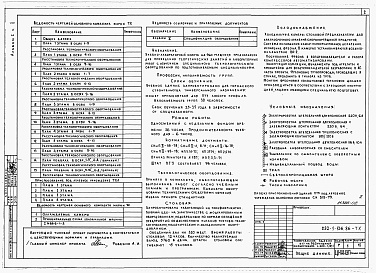

2 картинка альбома:     Alt для картинки:
Альбом 1
Новое название альбома:
Имеющиеся картинки:

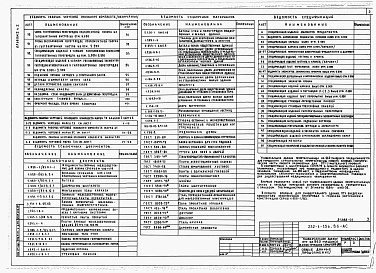

1 картинка альбома:     Alt для картинки:
Альбом 2
Новое название альбома:
Имеющиеся картинки:

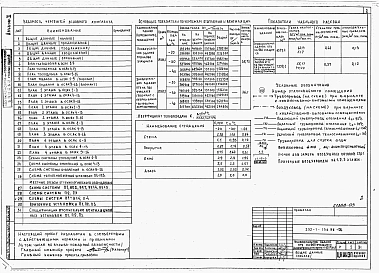

1 картинка альбома:     Alt для картинки:
Альбом 3
Электротехнические чертежи. Часть 2
Новое название альбома:
Альбом 3
Электротехнические чертежи. Часть 1
Новое название альбома:
Имеющиеся картинки:

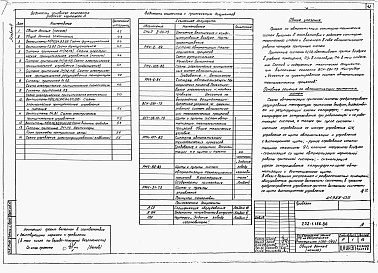

1 картинка альбома:     Alt для картинки:

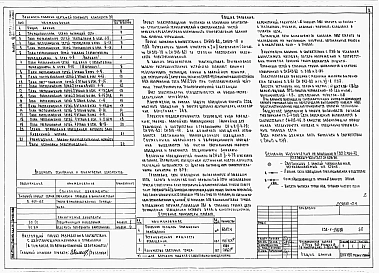

2 картинка альбома:     Alt для картинки:
Альбом 4
Изделия заводского изготовления
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 6
Спецификация оборудования. Часть 3
Новое название альбома:
Альбом 6
Спецификация оборудования. Часть 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:
Альбом 6
Спецификация оборудования. Часть 2
Новое название альбома:
Альбом 7
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 8
Сметы. Часть 3
Новое название альбома:
Альбом 8
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 8
Сметы. Часть 2
Новое название альбома:
Альбом 9
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

УНИВЕРСАЛЬНОЕ ЗДАНИЕ ПТУ НА 960 УЧАЩИХСЯ (В КОНСТРУКЦИЯХ СЕРИИ 1.020-1/83).

ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ.

1 ЭТАЖ.

Вестибюль – 164,7 м².

Гардероб – 64,0 м².

Гардероб для преподавателей – 16,0 м².

Кабинет сантехнических работ – 71,8 м².

Препараторская – 19,1 м².

Кабинет устройства и эксплуатации кранов – 73,3 м².

Препараторская – 17,6 м².

Групповая аудитория – 53,4 м².

Кладовая лыж и коньков – 69,9 м².

Помещения вечернего отделения – 54,2 м².

Бухгалтерия с кассой – 19,1 м².

Кабинет заместителя директора – 9,2 м².

Приемная – 8,2 м².

Кабинет директора – 19,1 м².

Кабинет зам.директора по учебной части – 17,6 м².

Учебная часть – 17,6 м².

Канцелярия – 17,6 м².

Кабинет русского языка – 58,1; 56,4 м².

Препараторская – 17,3 м².

Кабинет-лаборатория биологии – 76,6 м².

Препараторская – 18,3 м².

Кабинет зубного врача – 15,4 м².

Процедурная – 12,5 м².

Кабинет врача – 12,7 м².

Обеденный зал столовой – 295,5 м².

Зал для преподавателей – 27,4 м².

Горячий цех с раздаточной – 90,4 м².

Холодный цех, хлеборезка – 16,2 м².

Доготовочный цех – 19,3 м².

Моечная столовой и кухонной посуды – 53,2 м².

Заведующий производством – 5,0 м².

Бельевая – 5,6 м².

Комната персонала – 5,1 м².

Экспедиция – 4,0 м².

Контора – 13,3 м².

Тарная – 6,7 м².

Кладовая сухих продуктов – 10,0 м².

Кладовая овощей – 9,5 м².

Загрузочная – 18,8 м².

Охлаждаемая камера – 7,7; 5,5; 6,9 м².

Тамбур охлаждаемых камер – 9,3 м².

Машинное отделение – 5,0 м².

Кладовая – 3,6 м².

Охлаждаемая камера отходов – 5,0 м².

Камера отходов с машинным отд. – 9,0 м².

Рекреация – 15,6 м².

Гардероб персонала, душевая, санузел – 19,3 м².

Инвентарная – 5,4 м².

Электрощитовая – 23,1 м².

Санузел мужской – 14,4 м².

Коридоры – 176,2 м².

Тамбуры – 10,5 м².

Коридоры кухни – 70,1 м².

2 ЭТАЖ.

Рекреация – 139,2 м².

Кабинет материаловедения – 73,3 м².

Препараторская – 17,6 м².

Групповая аудитория – 55,1 м².

Комната общественных организаций – 19,1 м².

Кабинет математики – 58,1; 56,6; 56,4 м².

Препараторская – 18,3; 18,5 м².

Кабинет НВП – 75,1 м².

Препараторская – 21,2 м².

Комната хранения оружия – 17,8 м².

Кабинет ТСО – 74,1 м².

Препараторская – 20,9 м².

Комната трудовой славы – 39,7 м².

Помещений техперсонала – 11,5 м².

Кладовая уборочного инвентаря – 17,3 м².

Кинофотолаборатория – 12,1 м².

Санузел мужской – 16,9 м².

Санузел женский – 10,1 м².

Санузел для персонала – 1,5 м².

Комната гигиены – 4,5 м².

Кабинет обществоведения и географии – 53,4 м².

Препараторская – 15,7 м².

Кабинет отделочных работ – 73,3 м².

Препараторская – 17,6 м².

Кабинет истории – 53,7 м².

Комната технического творчества – 37,2 м².

Спортивный зал – 540,0 м².

Раздевальная – 23,7; 23,7 м².

Снарядная – 22,1 м².

Кладовая спортинвентаря – 17,9 м².

Комната инструктора – 8,4 м².

Душевая и санузел спортзала – 8,1; 8,1 м².

Рекреация – 15,6 м².

Коридоры – 194,1 м².

3 ЭТАЖА.

Рекреация – 139,2 м².

Кабинет электротехники – 73,3 м².

Препараторская – 17,6 м².

Комната общественных организаций – 19,1 м².

Кабинет иностранного языка – 55,1; 39,2; 39,7 м².

Препараторская – 11,6 м².

Лаборатория физики – 77,7 м².

Препараторская – 16,7 м².

Кабинет физики – 56,3 м².

Кабинет общестроительных работ – 71,8 м².

Препараторская – 19,1 м².

Кабинет электромонтажных и электросварочных работ – 73,3 м².

Препараторская – 17,6 м².

Методический кабинет – 53,4 м².

Комната хранения пособий – 8,0 м².

Ротаторная – 16,4 м².

Архив – 21,2 м².

Складское помещение – 22,5 м².

Санузел женский – 13,2 м².

Санузел мужской – 16,9 м².

Санузлы для преподавателей – 3,0 м².

Рекреация – 15,6 м².

Актовый зал с эстрадой – 286,0 м².

Комната самодеятельных коллективов – 27,2 м².

Кладовая актового зала – 6,6 м².

Коридоры – 190,1 м².

4 ЭТАЖ.

Рекреация – 89,0; 15,6 м².

Кабинет черчения - 91,4 м².

Препараторская – 19,1 м².

Групповая аудитория – 55,1 м².

Кабинет химии – 56,3 м².

Лаборатория химии – 77,7 м².

Препараторская – 16,7 м².

Кабинет экономики труда – 58,1 м².

Преподавательская – 41,2 м².

Лекционная аудитория – 73,3 м².

Помещение абонемента и каталога – 23,4 м².

Читальный зал библиотеки – 162,5 м².

Книгохранилище – 142,6 м².

Санузел женский – 13,2 м².

Санузел преподавателей – 1,5 м².

Кинопроекционная и тамбур – 19,5 м².

Перемоточная – 6,7 м².

Радиоузел – 12,8 м².

Венткамера – 22,7 м².

Коридоры – 123,0 м².

ПОДВАЛ.

Венткамера и тепловой узел – 95,8 м².

ПОДВАЛ (вариант с хоз.быт.помещ.).

Стрелковый тир – 179,0 м².

Комната персонала – 35,7 м².

Учебный кабинет ГО – 87,0 м².

Комната хранения оружия – 17,7 м².

Комната чистки оружия – 12,4 м².

Тамбур – 4,9 м².

Санитарный узел – 19,3; 17,4 м².

Выставка ГО – 114,0 м².

Технические помещения – 77,5; 55,3; 55,0 м².

Коридор – 151,5 м².

Тамбур входов – 15,0 м².

Венткамера и тепловой узел – 95,8 м².

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ.

Фундаменты – сборные железобетонные по серии 1.020-1/83, вып.1-1. типоразмеров – 2, монолитные бетонные и железобетонные.

Колонны – сборные железобетонные по серии 1.020-1/83, вып.2-3, 2-5, 2-7, 2-9, 2-11. типоразмеров – 14.

Ригели – сборные железобетонные по серии 1.020-1/83, вып.3-1, 3-10. типоразмеров – 11.

Диафрагмы жесткости – сборные железобетонные по серии 1.020-1/83, вып.4-1. типоразмеров – 10.

Стальные связи по колонная по серии 1.020-1/83, вып.5-1. типоразмеров – 1. индивидуальные. Типоразмеров – 1.

Перекрытия (и покрытия) – сборные железобетонные плиты по серии 1.041.1-2, вып.1,5,6. типоразмеров – 10. по серии 1.042.1-2. типоразмеров – 2. по серии 1.465.1-13. вып.1. типоразмеров – 1.

Лестницы – сборные, железобетонные по серии 1.050.1-2, вып.1, 1.251.1-4. типоразмеров – 3.

Ступени – сборные железобетонные по серии 1.055.1-1, 1.256-1. типоразмеров – 4.

Стены – стеновые панели из керамзитобетона по серии 1.030.1-1, вып.1. типоразмеров – 35. легкобетонные трехслойные панели (вариант) по серии 1.232.1-7, вып.1-1. типоразмеров – 31.

Перегородки – сборные гипсобетонные по серии 1.231.9-7, вып.2, ч.1, ч.2. типоразмеров – 85. гипсокартонные перегородки (вариант) по серии 1.231.9-8. типоразмеров – 29.

Кровля – рулонная, четырехслойный ковер с утеплителем их ячеистого бетона Ɣ=400кг/м³.

Полы – паркет, линолеум, керамическая плитка, дощатый, мозаичные плиты, бетон по серии 2.244-1, вып.4.

Окна – деревянные по серии 1.236-6, вып.1, ч.1, ч.2. типоразмеров – 4. По серии 1.136.5-16, ч.1, ч.2. типоразмеров – 2. по серии 1.236.5-9.10. типоразмеров – 9. (варианты)

Фрамуги – по серии 1.136-12, вып.1. типоразмеров – 4.

Двери внутренние и наружные – по сериям 1.136-10, 1.136.5-19. типоразмеров – 24.

Наибольшая масса монтажного элемента (ребристая плита) – 11,95т.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.

Водопровод – объединенный: хозяйственно-противопожарный от внешних сетей. Напор на вводе на хоз.нужды – 17м водяного столба, при пожаре – 22м.

Канализация – хозяйственно-бытовая в наружную сеть.

Отопление – центральное водяное от наружной теплосети.

Температура теплоносителя – Т2 - 95ºС; То - 70ºС.

Вентиляция – приточно-вытяжная с механическим побуждением и естественная.

Горячее водоснабжение – центральное от внешней сети.

Электроснабжение – категория 11; напряжение 220/380В; освещение люминесцентное и лампами накаливания.

Связь и сигнализация – городская и местная телефонная сеть, городское и местное радиовещание, электрочасофикация, звонковая сигнализация, сеть центрального телевидения, пожарно-охранная сигнализация.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ.

Универсальное здание ПТУ на 960 учащихся предназначается для городского строительства. Здание универсального назначения может применяться для профтехучилищ любого профиля.

Расчетный показатель вместимости универсального учебного и общественно-бытового корпуса ПТУ на 960 учащихся – 1 место.

Сметная документация составлена в нормах и ценах 1984г.
