Типовой проект 231-2-25-61 Учебно-производственные мастерские рабочей площадью 1500 м.кв

Общие данные

Номер проекта

231-2-25-61

Наименование проекта

Учебно-производственные мастерские рабочей площадью 1500 м.кв

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

  • ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.
Продажа паспорта проекта -360 рублей /паспорт
Продажа чертежей по листам - от 250 рублей/лист
Продажа чертежей по Альбомам - от 3000 рублей/альбом

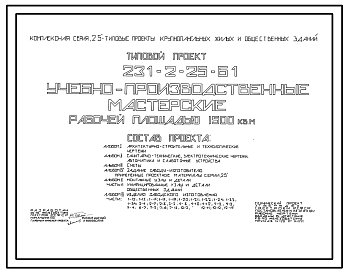

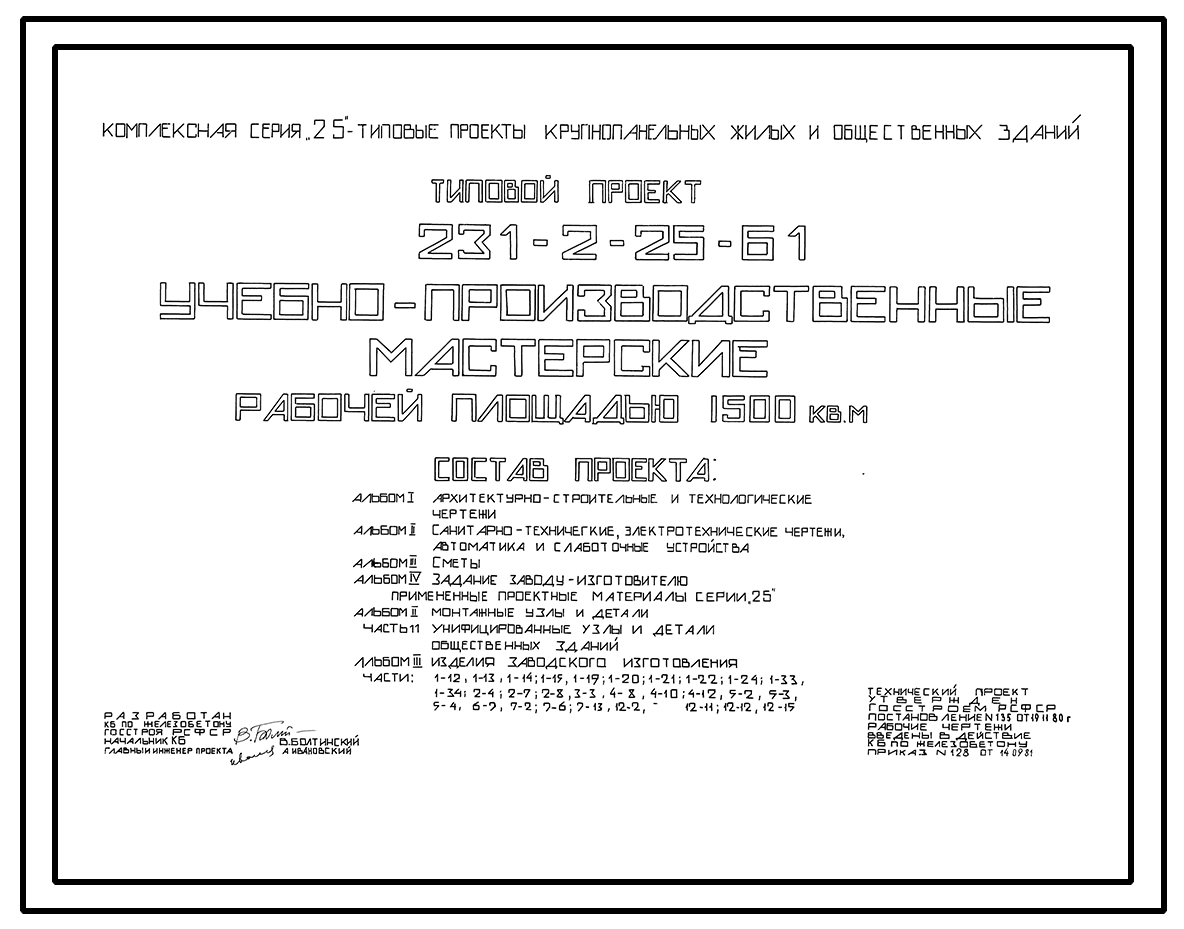

Состав проекта
Номер альбома
Наименование
Состав альбома

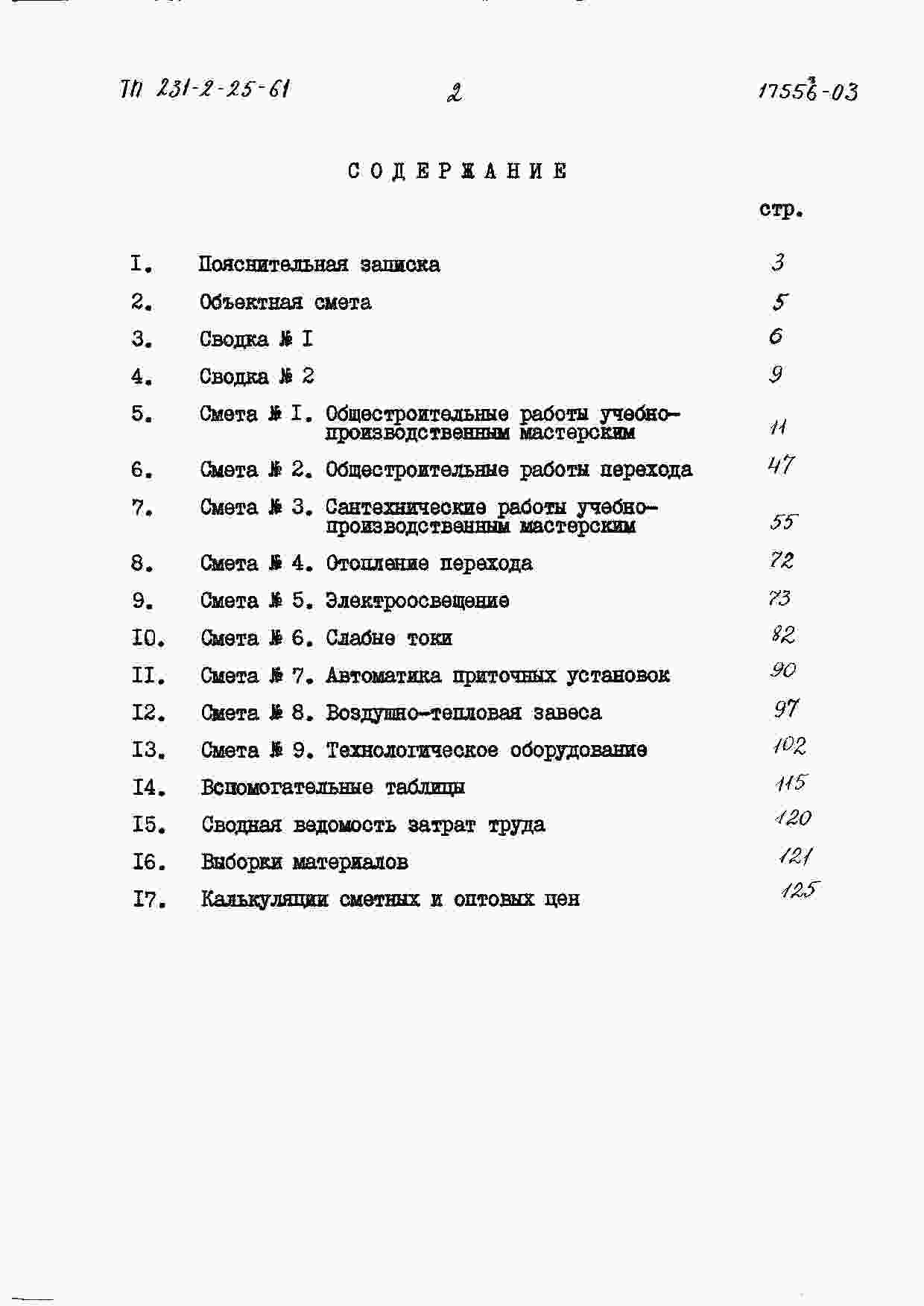

Альбом 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

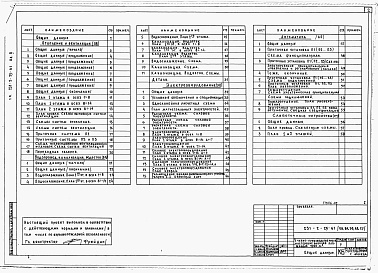

Альбом 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

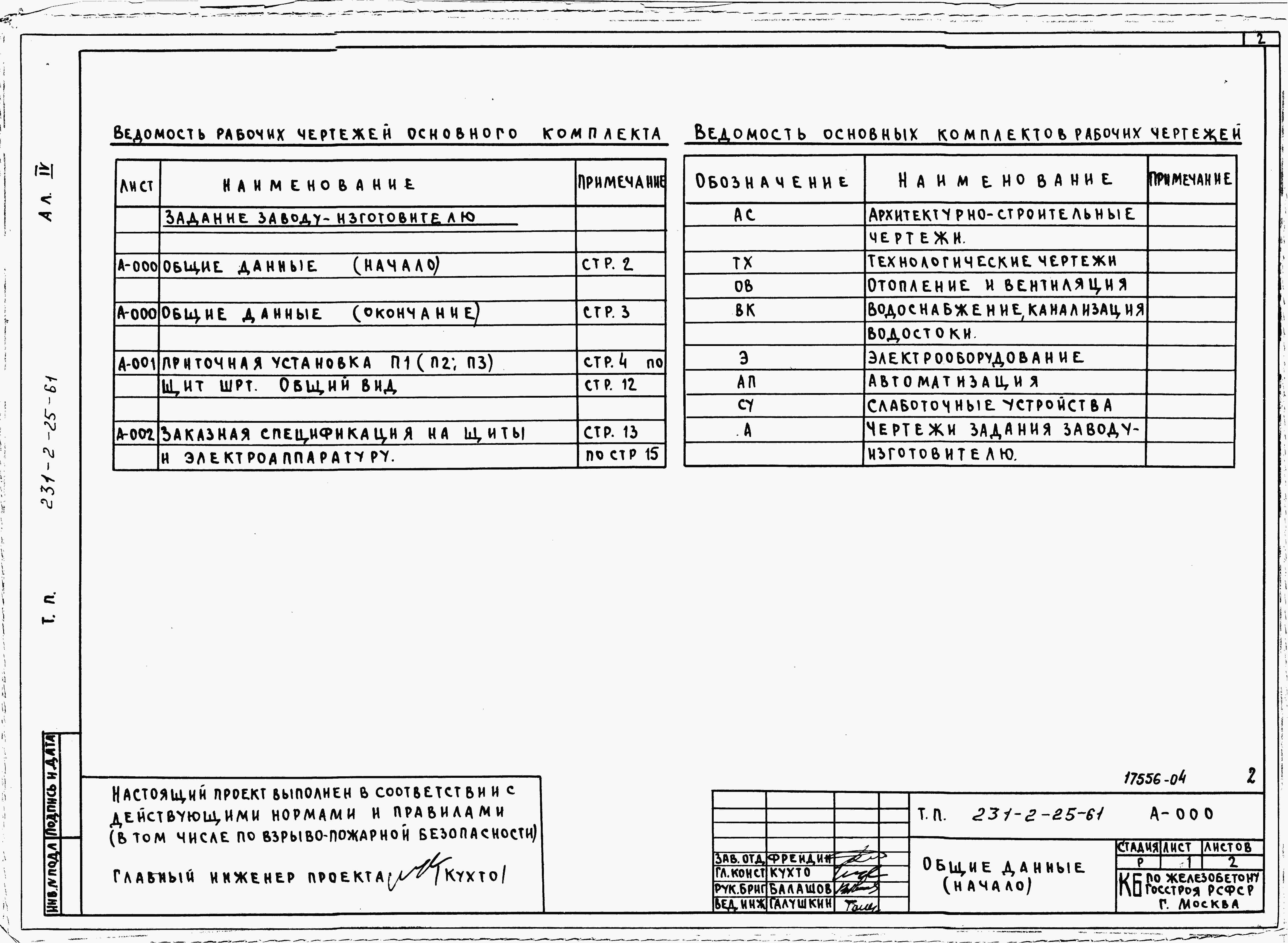

Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

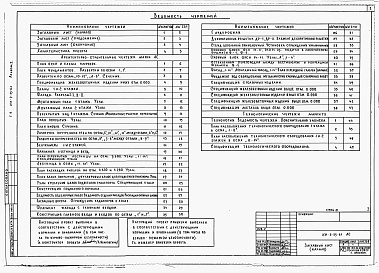

Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

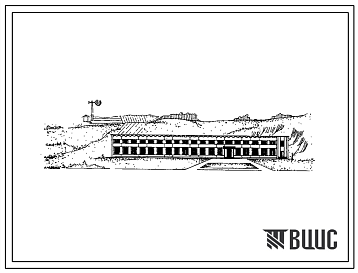

УЧЕБНО-ПРОИЗВОДСТВЕННЫЕ МАСТЕРСКИЕ РАБОЧЕЙ ПЛОЩАДЬЮ 1500м².

Лаборатория по тракторам – 226,57 м².

Лаборатория по автомобилям – 111,82 м².

Венткамеры – 141,86 м².

Складские помещения – 63,23 м².

Ремонтная мастерская – 159,85 м².

Участок обработки двигателей – 36,92 м².

Кузнечно-сварочный участок – 37,00 м².

Электрощитовая – 6,87 м².

Водомерный узел – 4,50 м².

Инструментальная раздаточная – 9,92 м².

Лаборатория по с/х машинам и комбайнам – 264,39 м².

Лаборатория двигателей – 112,20 м².

Лаборатория по подготовке животноводов – 112,20 м².

Вестибюль с гардеробной - 47,40 м².

Ремонтно-механическая мастерская – 36,42 м².

Слесарная мастерская – 140,92 м².

Раздевальная мальчиков с душевыми и санузлами – 68,87 м².

Раздевальная девочек с душевыми и санузлами – 57,78 м².

Комната старшего мастера – 8,84 м².

Комната мастеров – 37,00 м².

Санузел для преподавателей – 2,70 м².

Санузел для девочек – 2,58 м².

Санузел для мальчиков – 11,10 м².

Кладовая уборочного инвентаря – 2,67 м².

Второй свет.

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ.

Фундаменты – стаканного типа, сборные железобетонные по серии 25. Типоразмеров – 1. И сборные бетонные по ГОСТ 13579-78. Типоразмеров – 8.

Колонны – сборные железобетонные по серии 25. типоразмеров – 3.

Перекрытия (и покрытия) – сборные железобетонные плиты по серии 25. Типоразмеров – 8.

Стены наружные – однослойные панели из легкого бетона по серии 25. типоразмеров – 18.

Внутренние – железобетонные панели толщиной 160 мм по серии 25. типоразмеров – 15.

Перегородки – сборные гипсобетонные толщиной 80мм по серии 25. типоразмеров – 8.

Фермы – железобетонные предварительно напряженные-двускатные, решетчатые балки пролетом 12м по серии 1.462-3, выпуск 1. типоразмеров – 1.

Кровля – 4 слойный рубероидный ковер.

Лестницы – железобетонные с накладными проступями по серии 25. типоразмеров – 3.

Полы – бетонные, линолеум.

Окна – по серии 25. Типоразмеров – 6.

Двери – по ГОСТ 6629-74. типоразмеров – 38, по серии 1.136-11, часть 1. типоразмеров – 7.

Наибольшая масса монтажного элемента (балка покрытия) – 5,4т.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.

Водопровод – хозяйственно-питьевой от наружных сетей. Напор на вводе Н=15м.в.с.

Канализация – бытовая в наружные сети.

Отопление – центральное, водяное от внешнего источника т.в.95ºС-70ºС.

Вентиляция – приточно-вытяжная с механическим побуждением и естественная.

Электроснабжение – от наружных сетей напряжением 380/220В.

Слаботочные устройства – телефонизация, радиофикация, пожарная сигнализация.

Горячее водоснабжение – от внешнего источника.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ.

Расчетный показатель вместимости – 1 учащийся (144).
