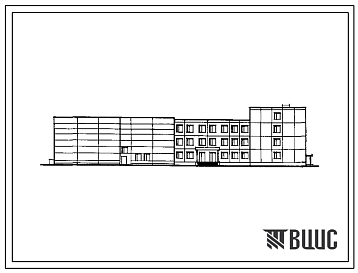

Типовой проект 231-1-130.85 Универсальный учебный и общественно-бытовой корпус для ПТУ на 960 учащихся (в конструкциях серии 1.090.1-1)

Общие данные

Номер проекта

231-1-130.85

Наименование проекта

Универсальный учебный и общественно-бытовой корпус для ПТУ на 960 учащихся (в конструкциях серии 1.090.1-1)

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

  • ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.
Продажа паспорта проекта -360 рублей /паспорт
Продажа чертежей по листам - от 250 рублей/лист
Продажа чертежей по Альбомам - от 3000 рублей/альбом
Состав проекта
Номер альбома
Наименование
Состав альбома

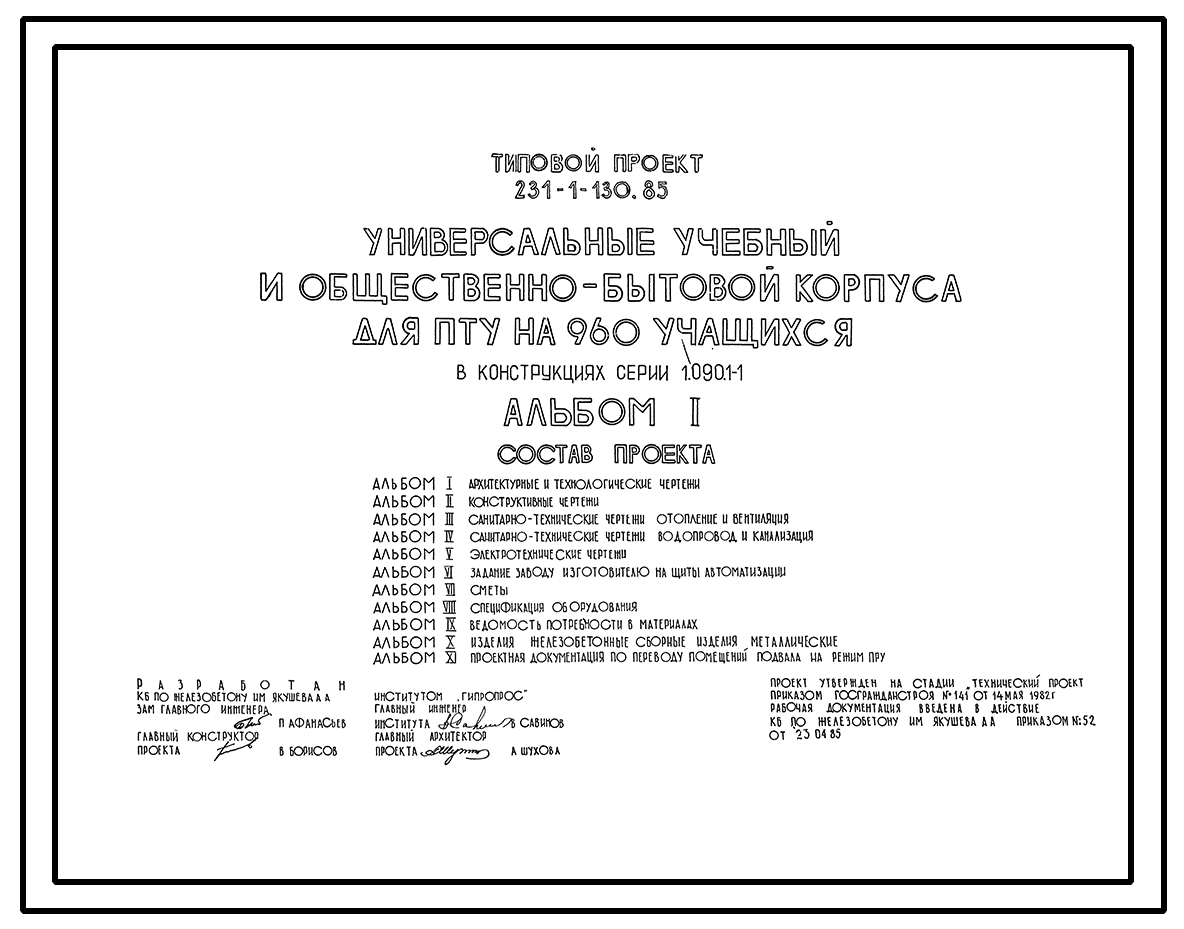

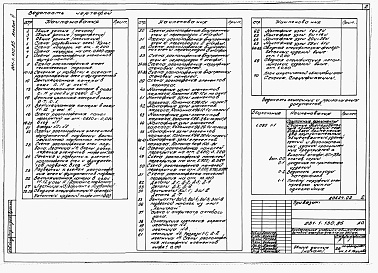

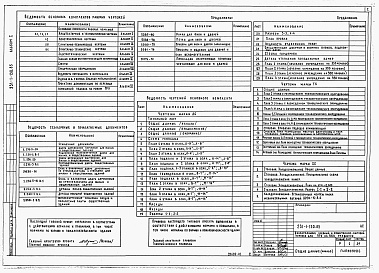

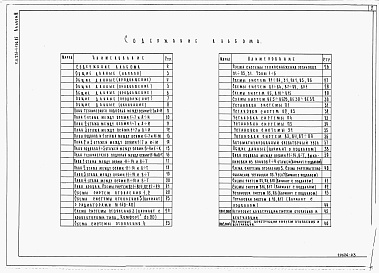

Альбом 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

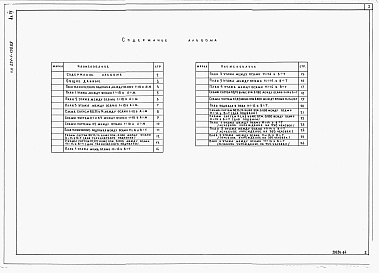

Альбом 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

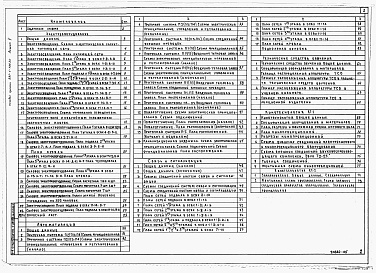

Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

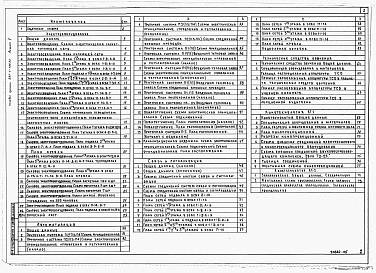

Альбом 6
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

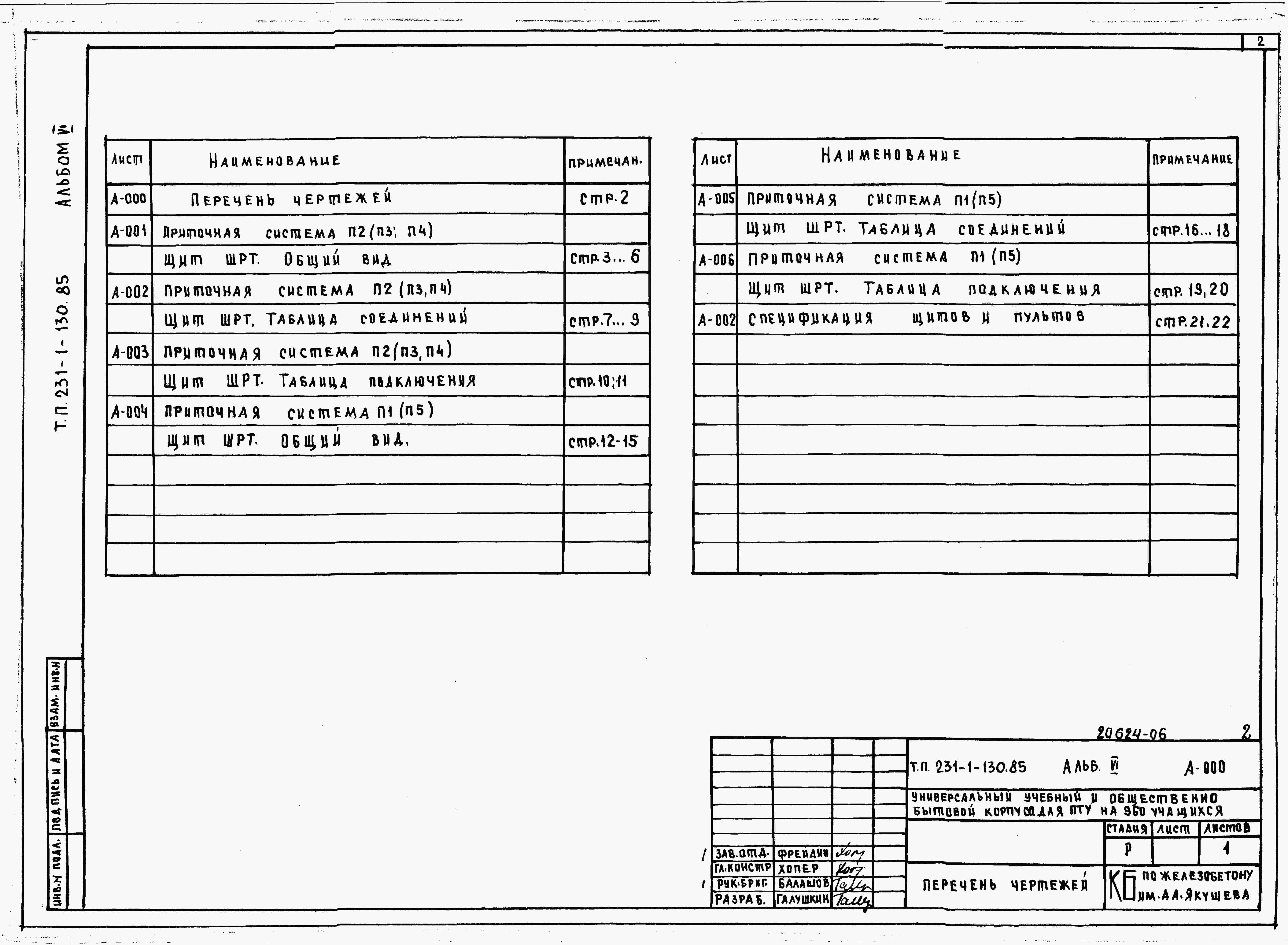

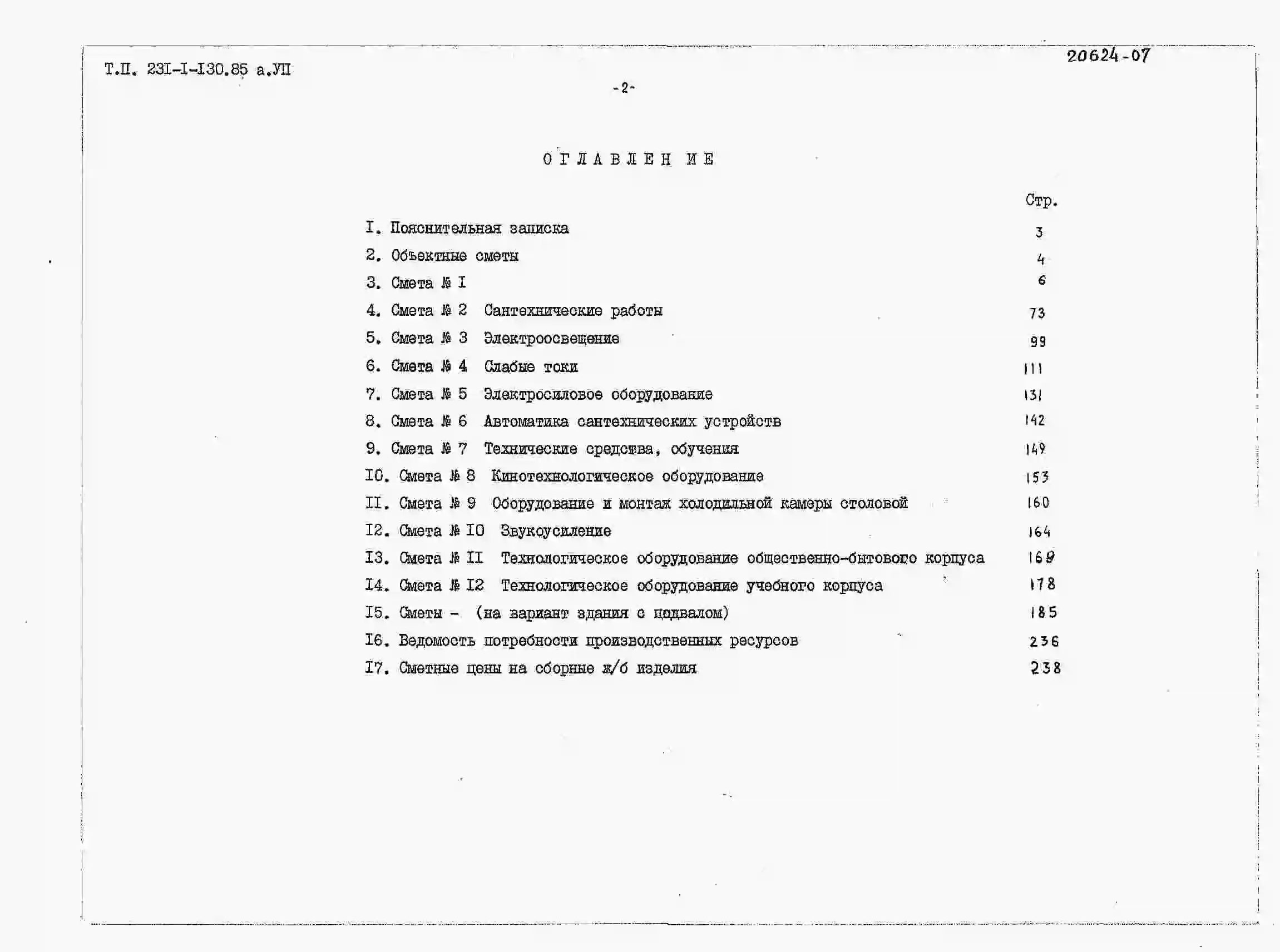

Альбом 7

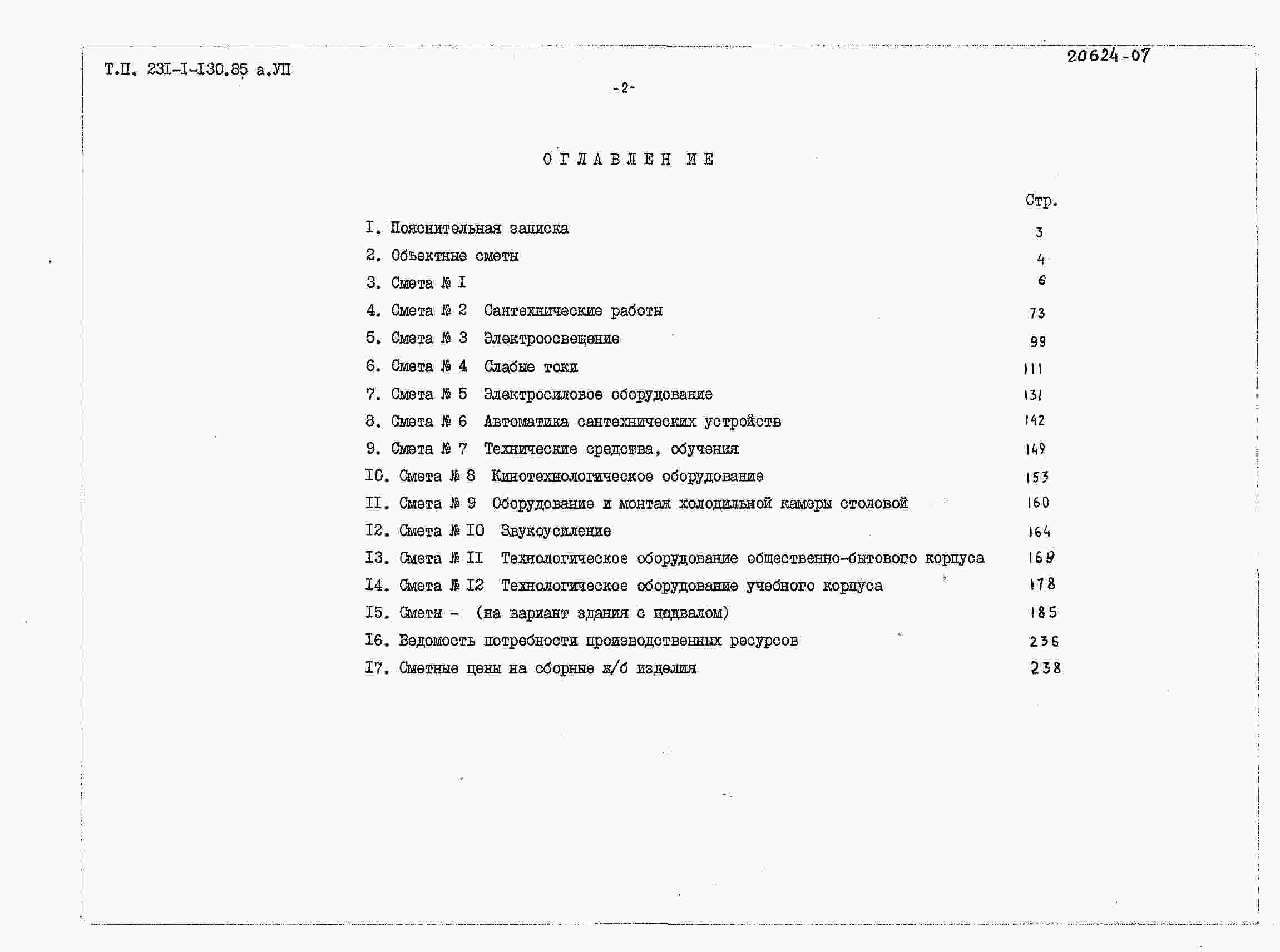

Сметы. Книга 2
Новое название альбома:
Альбом 7
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

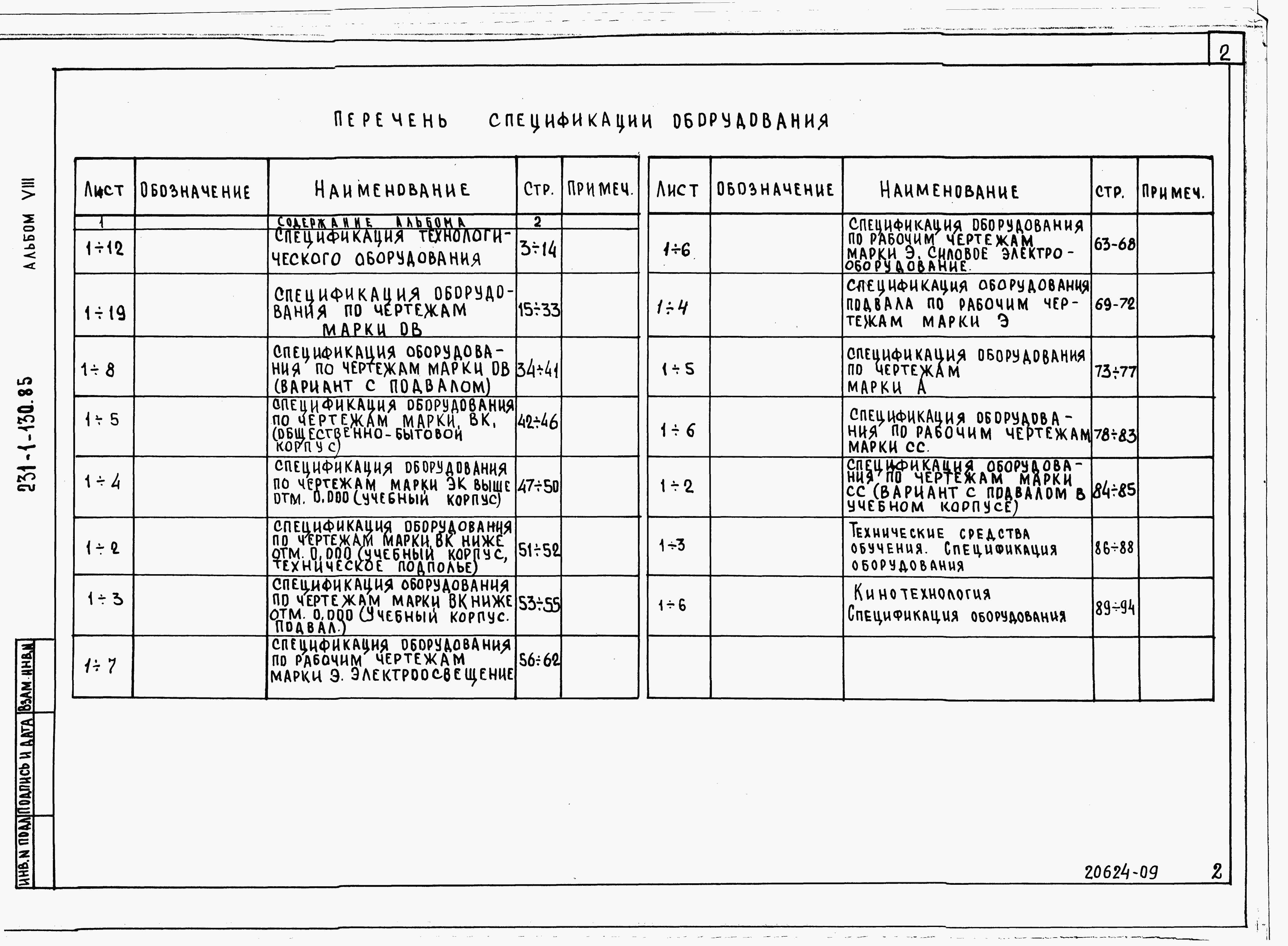

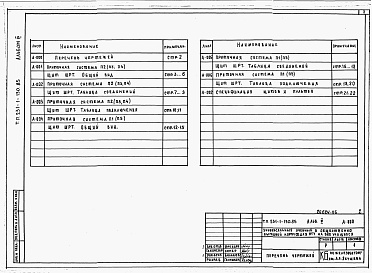

Альбом 8
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

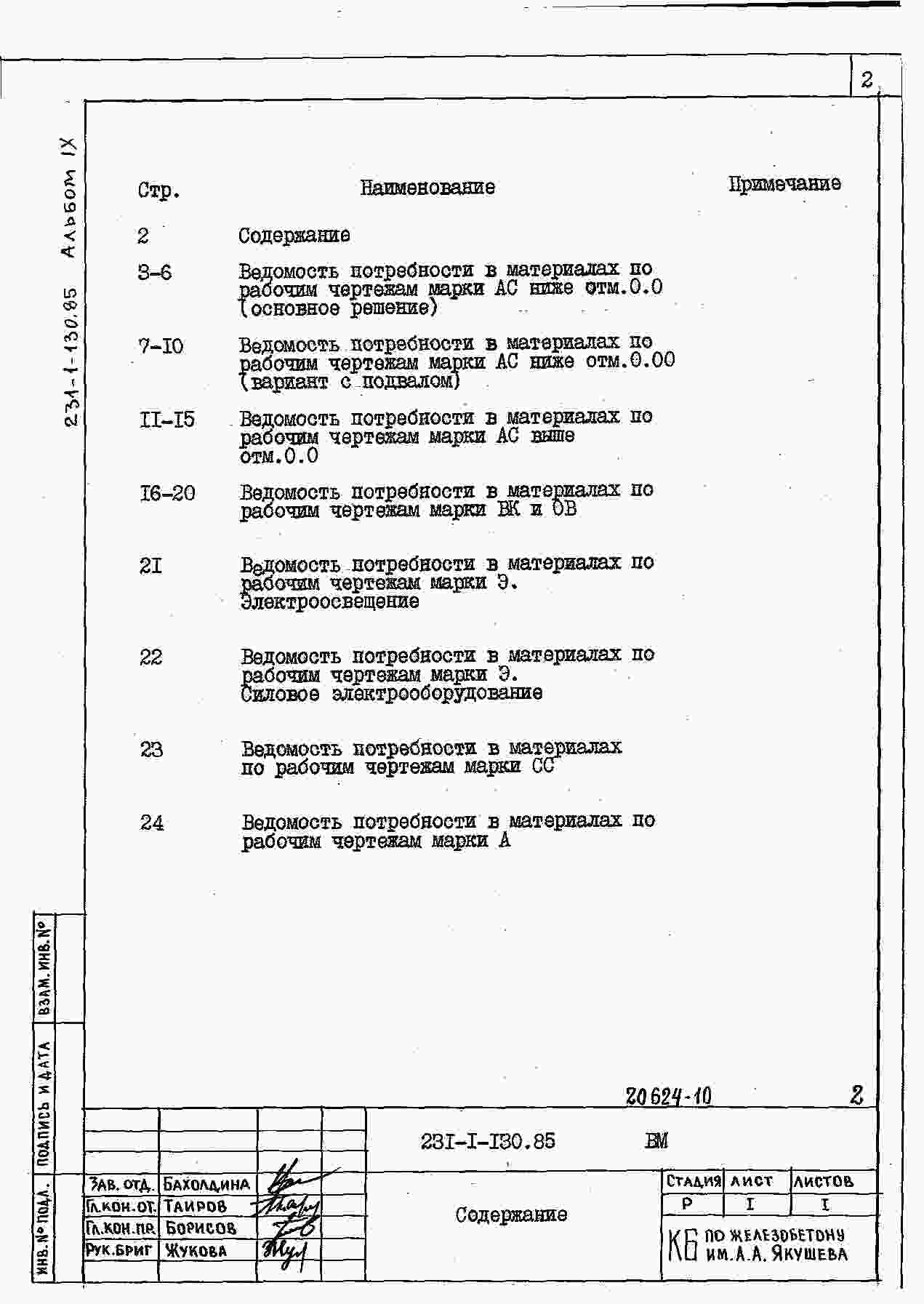

Альбом 9
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

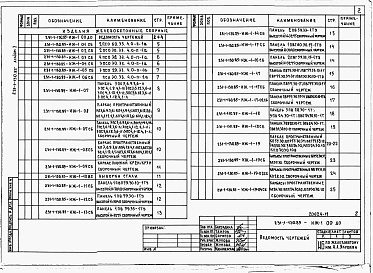

Альбом 10

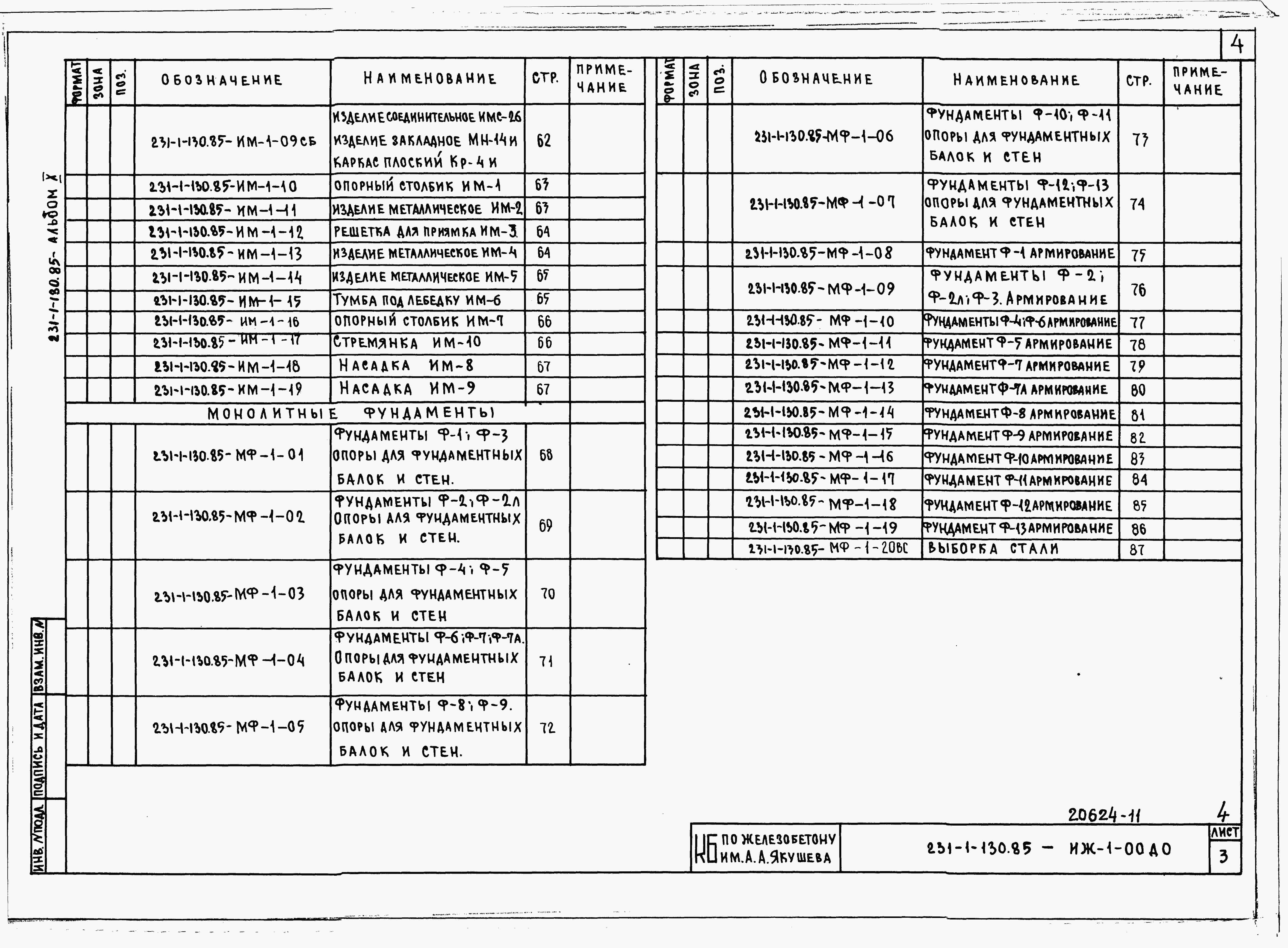

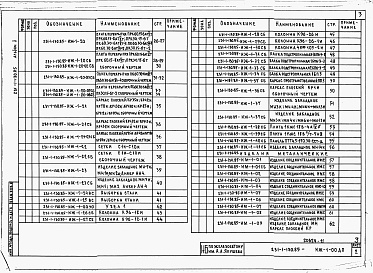

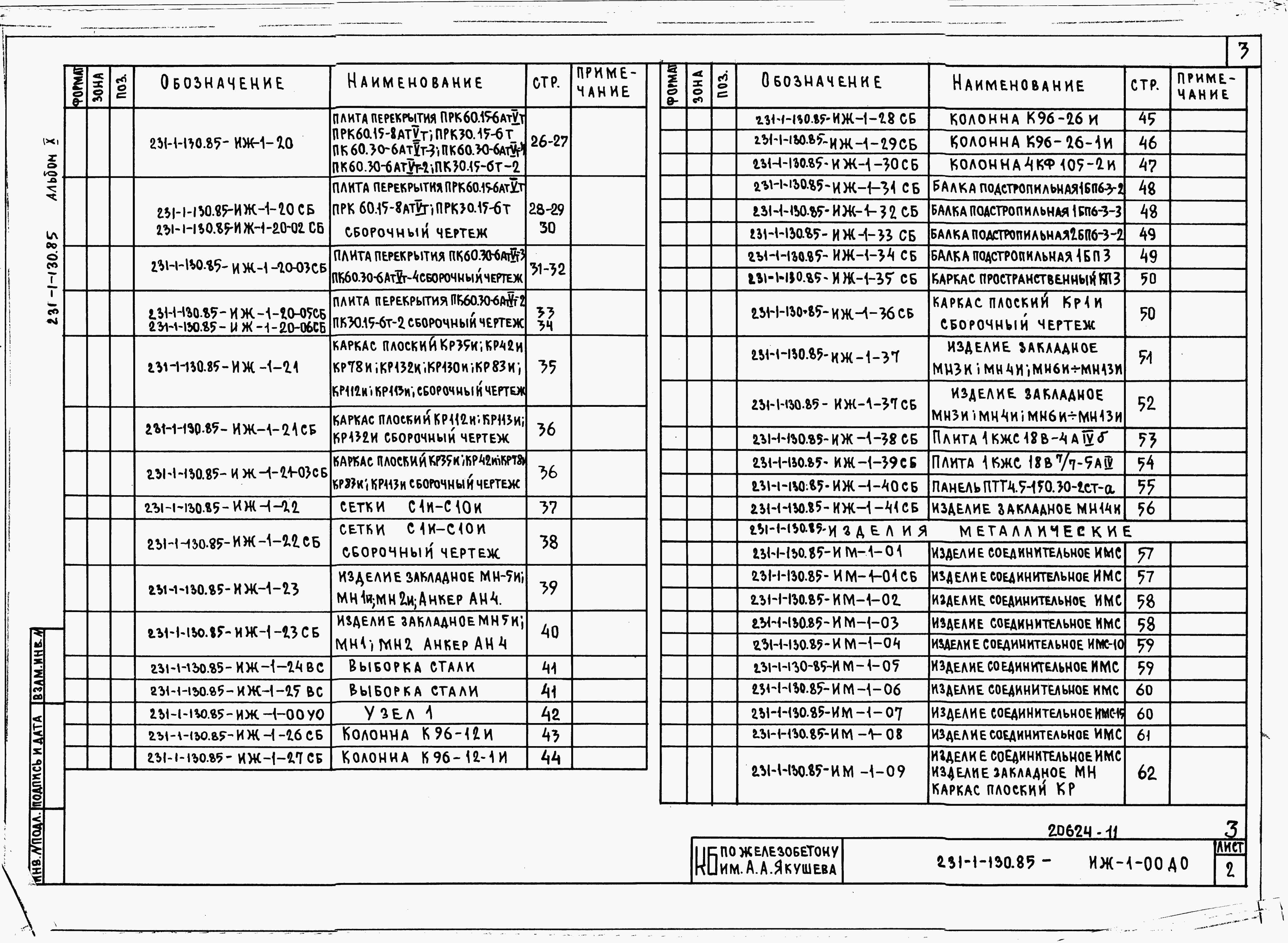

Изделия железобетонные сборные. Изделия металлические. Монолитные фундаменты
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:

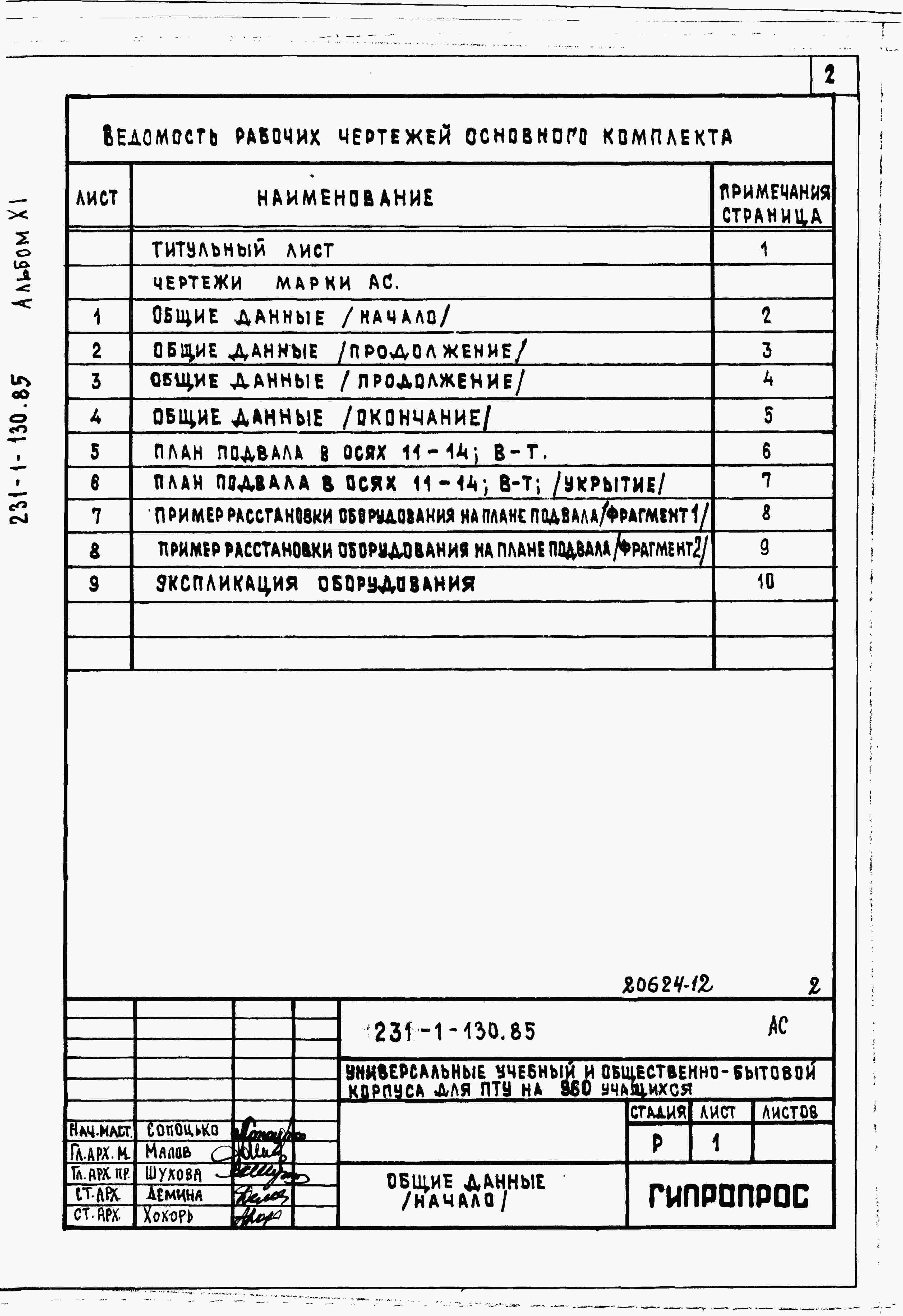

Альбом 11
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

УНИВЕРСАЛЬНЫЕ УЧЕБНЫЙ И ОБЩЕСТВЕННО-БЫТОВОЙ КОРПУСА ДЛЯ ПТУ НА 960 УЧАЩИХСЯ (В КОНСТРУКЦИЯХ СЕРИИ 1.090.1-1).

ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ.

1 ЭТАЖ.

Обеденный зал на 324 места – 282,73 м².

Обеденный зад ля преподавателе – 33,75 м².

Горячий цех – 106,38 м².

Моечная столовой посуды – 34,34 м².

Холодный цех – 16,68 м².

Хлеборезка – 5,15 м².

Зав.производством – 5,15 м².

Холодильная камера фруктов и зелени – 7,08 м².

Моечная кухонной посуды – 8,52 м².

Холодильная камера молочно-жировых продуктов – 6,50 м².

Холодильная камера мяса и рыбы – 7,98 м².

Машинное отделение – 8,24 м².

Помещение персонала – 13,25 м².

Электрощитовая – 10,65 м².

Фотолаборатория – 10,80 м².

Кладовая инвентаря – 19,47 м².

Бельевая – 5,26 м².

Помещение боевой и трудовой славы – 48,57 м².

Комната технического творчества – 49,83 м².

Рекреация – 201,5 м².

Доготовочный цех – 16,87 м².

Кладовая сухих продуктов – 8,40 м².

Кладовая овощей – 8,40 м².

Контора – 9,50 м².

Экспедиция – 6,33 м².

Тарная – 8,07 м².

Женский гардероб – 14,34 м².

Мужской гардероб – 4,91 м².

Холодильной камеры отходов – 5,0 м².

Машинное отделение холодильной камеры – 5,43 м².

Помещение поста – 10,68 м².

Гардероб – 59,18 м².

Вестибюль – 120,77 м².

Препараторские – 67,24 м².

Кабинет спецтехнологии общестроительных работ – 69,37 м².

Кабинет ТСО – 69,37 м².

Кладовая инвентаря – 16,81 м².

Кладовая книг – 16,81 м².

Методический кабинет – 51,62 м².

Кабинет истории и обществоведения – 103,47 м².

Помещение общественных организаций – 33,87 м².

Процедурная – 16,35 м².

Кабинет врача – 10,94 м².

Кабинет зубного врача – 17,05 м².

Ротаторная – 16,81 м².

Кабинет материаловедения – 69,37 м².

Коридоры – 281,7 м².

2 ЭТАЖ.

Рекреации – 93,28 м².

Препараторские – 83,05 м².

Архив – 25,79 м².

Бухгалтерия с кассой – 16,76 м².

Учебная часть – 17,05 м².

Канцелярия – 16,81 м².

Кабинет заместителя директора – 24,21 м².

Кабинет директора – 16,81 м².

Приемная – 8,40 м².

Снарядная – 25,22 м².

Кладовая инвентаря – 18,92 м².

Комната инструктора – 14,24 м².

Комната президиума – 16,81 м².

Артистическая – 10,65 м².

Мужская раздевалка – 26,53 м².

Женская раздевалка – 12,44 м².

Фойе – рекреация – 109,96 м².

Спортзал – 537,48 м².

Актовый зал на 320 мест – 222,40 м².

Санузлы – 36,33 м².

Кабинет спецтехнологии саниатрно-технических работ – 69,37 м².

Кабинет иностранного языка – 67,97 м².

Кабинет математики – 155,1 м².

Кабинет спецтехнологии отделочных работ – 69,37 м².

Кабинет устройства и эксплуатации кранов – 69,37 м².

Групповая аудитория – 51,62 м².

3 ЭТАЖ.

Рекреация – 110,29 м².

Препараторские – 84,06 м².

Кабинет истории и общественных наук – 51,62 м².

Коридоры – 216,18 м².

Кабинет иностранного языка – 67,97 м².

Кабинет военной подготовки – 69,14 м².

Вытяжная венткамера – 34,33 м².

Помещение хранения оружия – 16,69 м².

Хозяйственная кладовая – 10,65 м².

Читальный зал – 121,7 м².

Кабинет спецтехнологии – 69,37 м².

Лаборатория физики – 69,37 м².

Комната персонала – 16,82 м².

Кабинет физики – 103,47 м².

Санузлы – 16,58 м².

Абонемент – 16,81 м².

Книгохранилище – 85,72 м².

Преподавательская – 51,85 м².

Радиоузел – 10,26 м².

Перемоточная – 5,94 м².

Киноаппаратная – 19,00 м².

4 ЭТАЖ.

Рекреация – 34,10 м².

Препараторские – 100,86 м².

Коридор – 169,94 м².

Кабинет-лаборатория электротехники – 69,37 м².

Кабинет черчения – 69,37 м².

Лаборатория биологии – 69,37 м².

Кабинет русского языка – 51,62 м².

Лекционная аудитория – 69,37 м².

Кабинет русского языка и литературы – 51,62 м².

ПОДВАЛ (вариант).

Коридор – 169,94 м².

Выставочный зал – 86,66 м².

Кружковая – 290,82 м².

Венткамера – 85,72 м².

Настольный теннис – 51,62 м².

Обслуживающее помещение – 74,04 м².

Подсобное помещение – 28,26 м².

ПОДВАЛ И ТЕХПОДПОЛЬЕ.

Технические помещения – 161,35 м².

Складское помещение – 21,17 м².

Кладовая лыж – 50,60 м².

Венткамера – 36,0 м².

Техподполье – 822,62 м².

Коридоры – 129,6 м².

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ.

Фундаменты – сборные железобетонные плиты по серии 1.112-5, выпуски 2 и 4. типоразмеров – 14. монолитные железобетонные по сери 1.412-1/77, выпуски 1 и 3.

Балки фундаментные – по серии 1.415-1, впуски 1, типоразмеров – 3.

Колонны – сборные железобетонные по серии 1.423-3, выпуски 1, типоразмеров – 2. по серии 1.427.1-3, выпуски 3. типоразмеров – 1.

Балки подстропильные – железобетонные по серии 1.462.1-18, выпуск 1. типоразмеров – 3.

Стены наружные – цокольные, этажные и парапетные однослойные керамзитобетонные по серии 1.090.1-1, выпуск 1-1. типоразмеров – 3. выпуск 2-1. типоразмеров – 9. по серии 1.030.1-1. выпуск 1-1.типоразмеров – 16.

Стены внутренние – цокольные и этажные панели по серии 1.090.1-1, выпуск 3-1. Типоразмеров – 6. По серии 1.090.1-1, выпуск 4-1. типоразмеров – 10.

Перекрытия – сборные железобетонные панели по серии 1.090.1-1, выпуск 5-1. Типоразмеров – 5.

Покрытия – сборные железобетонные панели типа ТТ по серии 1.242-1, выпуск 3. типоразмеров – 1. железобетонные плиты – оболочки КМС по серии 1.465.1-14, выпуск 3. типоразмеров – 1.

Перегородки – гипсобетонные по серии 1.231.9-7, выпуск 1. типоразмеров – 20.

Вентиляционные блоки – железобетонные по серии 1.034.1-1, выпуски 1,2. типоразмеров – 1.

Крыша – совмещенная невентилируемая с внутренним водостоком.

Кровля – рулонная плоская из 4-х слоев антисептированного рубероида с защитным слоем из гравия.

Утеплитель – плиты из ячеистого бетона Ɣ=400кгс/см².

Лестницы – сборные железобетонные по серии 1.050.1-2, выпуски 1 и 2. типоразмеров – 3.

Полы – линолеум, керамическая плитка, мозаичные по серии 2.244-1, выпуск 4.

Окна – по серии 1.236.5-11, выпуск 1, типоразмеров – 7.

Двери – по серии 1.136.5-19. типоразмеров – 6. по серии 1.136-10. типоразмеров – 7.

Наибольшая масса монтажного элемента (плита покрытия) – 11,63т.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.

Водопровод – хозяйственно-питьевой и противопожарный от городских сетей. Напор на вводе Н=25м.

Канализация – хозяйственно-бытовая в городскую сеть.

Отопление – водяное, центральное от внешней теплосети. Параметры теплоносителя Т=105-70ºС.

Электроснабжение – от сети напряжением 380/220В.

Устройства связи – радиофикация, телефонизация, электрочасофикация, пожарная сигнализация, автоматика сантехустройств.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ.

Расчетный показатель вместимости зданий – 1 учащийся. В проект включен вариант с трехслойными панелями наружных стен и вариант проекта учебного блока с подвалом. Показатели приведены для района с расчетной температурой наружного воздуха минус 30ºС. Сметная стоимость определена в нормах и ценах 1984г.
