Типовой проект 23-0-4 ГЕНЕРАЛЬНЫЕ ПЛАНЫ КОМПЛЕКСОВ ПРОФТЕХУЧИЛИЩ НА 720 УЧАЩИХСЯ

Общие данные

Номер проекта

23-0-4

Наименование проекта

ГЕНЕРАЛЬНЫЕ ПЛАНЫ КОМПЛЕКСОВ ПРОФТЕХУЧИЛИЩ НА 720 УЧАЩИХСЯ

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

  • ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.
Продажа паспорта проекта -360 рублей /паспорт
Продажа чертежей по листам - от 250 рублей/лист
Продажа чертежей по Альбомам - от 3000 рублей/альбом

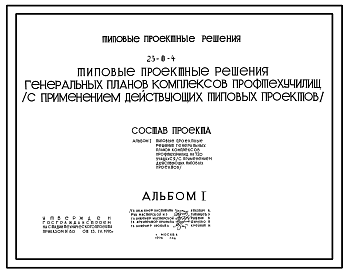

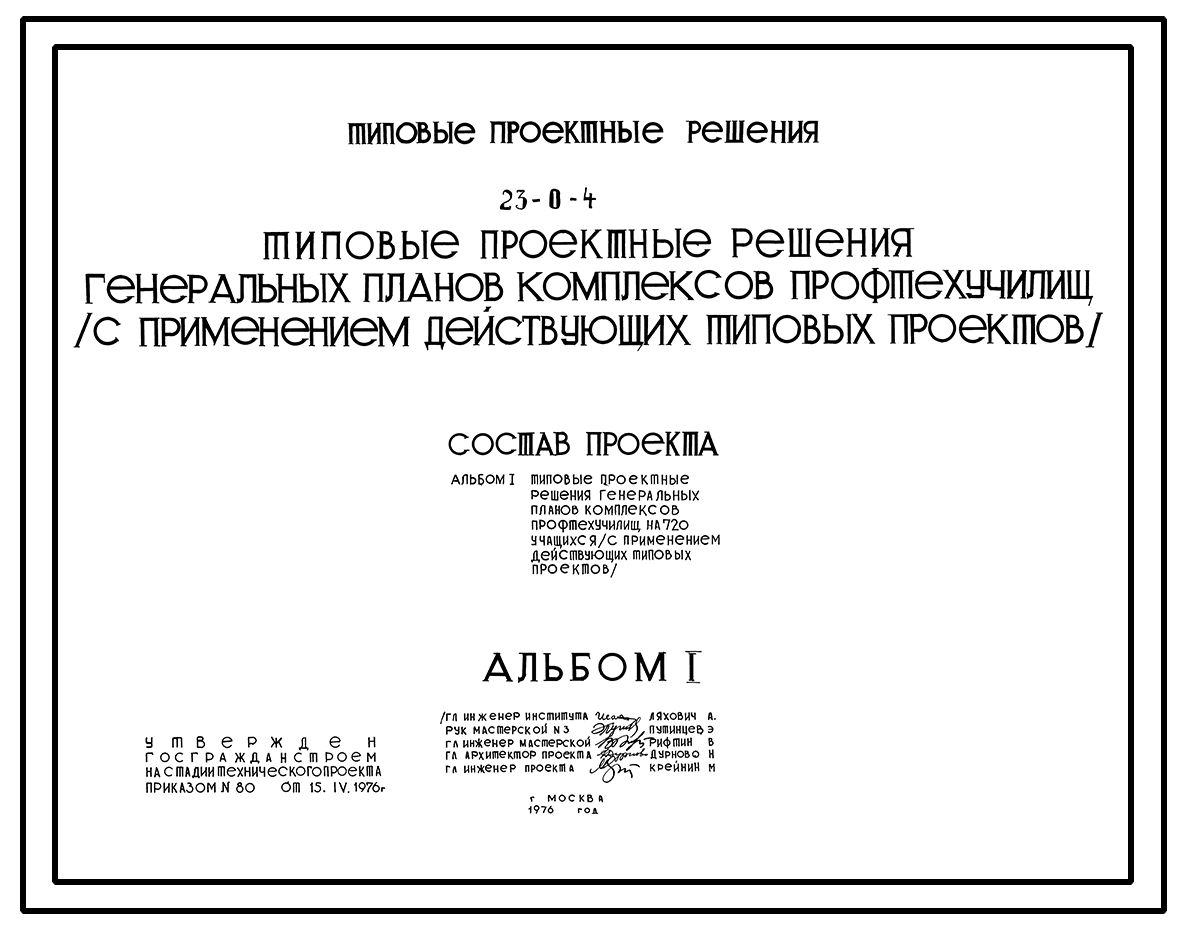

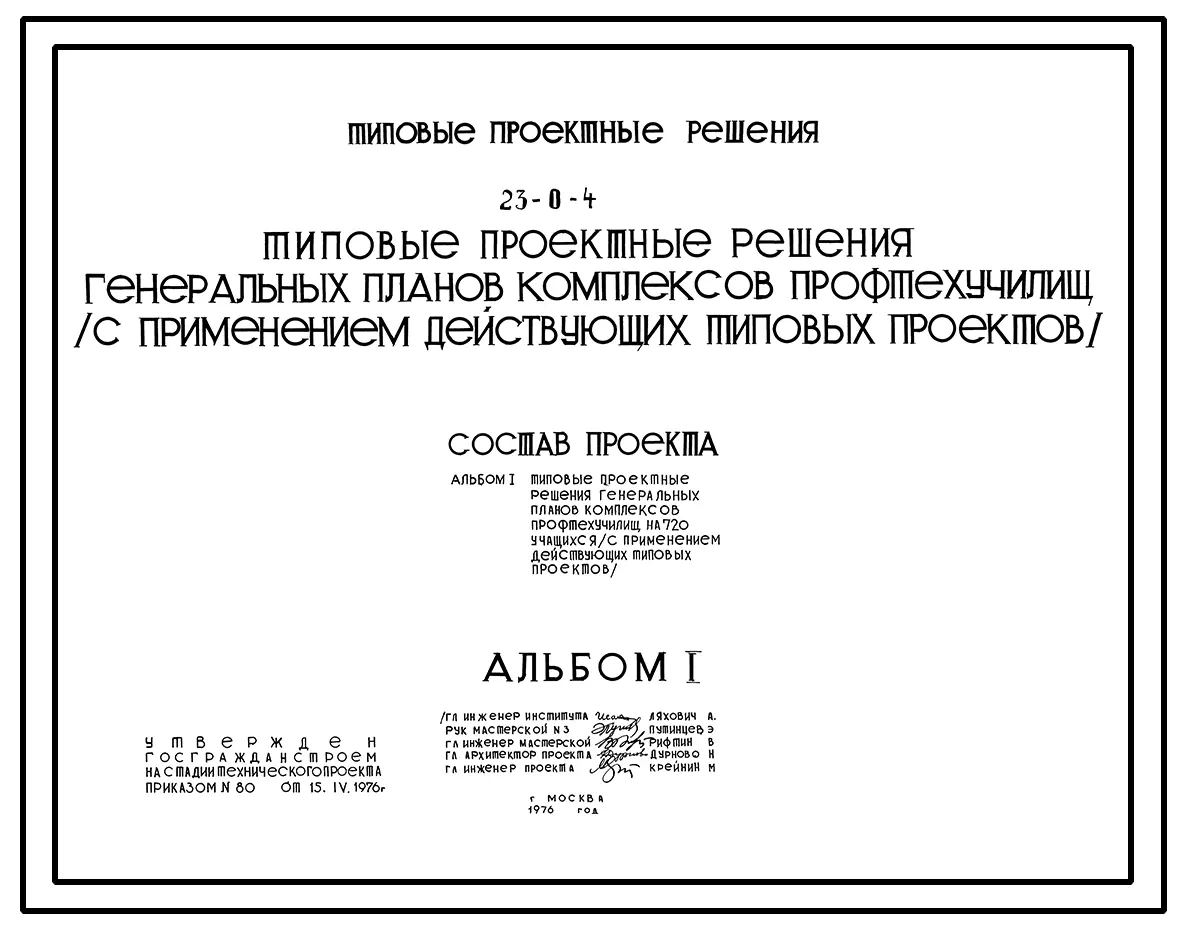

Состав проекта
Номер альбома
Наименование
Состав альбома
Альбом 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

ГЕНЕРАЛЬНЫЕ ПЛАНЫ КОМПЛЕКСОВ ПРОФТЕХУЧИЛИЩ НА 720 УЧАЩИХСЯ.

Область применения: 1В климатический подрайон 2 и 3, климатические районы с обычными геологическими условиями.

Расчетная температура наружного воздуха -200С, -300С, -400С.

ПЕРЕЧЕНЬ ОСНОВНЫХ ЗДАНИЙ И СООРУЖЕНИЙ.

Учебный корпус – 916м2.

Общественно-бытовой корпус - 1646 м2.

Корпус учебно-производственных мастерских /корпус лаборатно-практических занятий/ - 2250 м2.

Материальный склад - 300 м2.

Гараж для автомашин – 406,7 м2.

Гараж для тракторов - 236 м2.

Навес для машин - 443 м2.

Пункт технического обслуживания - 197 м2.

Склад горячо-смазочных материалов - 39 м2.

Открытая стоянка для машин - 5000 м2.

Полигон для практической езды - 160000 м2.

Учебный тир - 523 м2.

Открытое спортивное сооружение - 3647 м2.

Баки-прачечная - .

Котельная – 503 м2.

Трансформаторная подстанция - 65 м2.

Общежитие – 1816 м2.

Жилой дом для административно-преподовательского состава - 802 м2.

Мусоросборник - .

Учебный корпус - 916 м2.

Общественно-бытовой корпус - 1646 м2.

Корпус учебно-производственных мастерских /корпус лаборатно-практических занятий/ - 2250 м2.

Материальный склад - 300 м2.

Гараж для автомашин – 465,7 м2.

Гараж для тракторов - 236 м2.

Навес для машин и механизмов - 452 м2.

Пункт технического обслуживания - 197 м2.

Склад горячо-смазочных материалов - 39 м2.

Открытая стоянка для машин - 5000 м2.

Полигон для практической езды - 160000 м2.

Учебный тир - 523 м2.

Открытое спортивное сооружение - 8847 м2.

Баки-прачечная - .

Котельная – 503 м2.

Трансформаторная подстанция - 65 м2.

Общежитие – 1816 м2.

Жилой дом для административно-преподовательского состава - 802 м2.

Мусоросборник - .

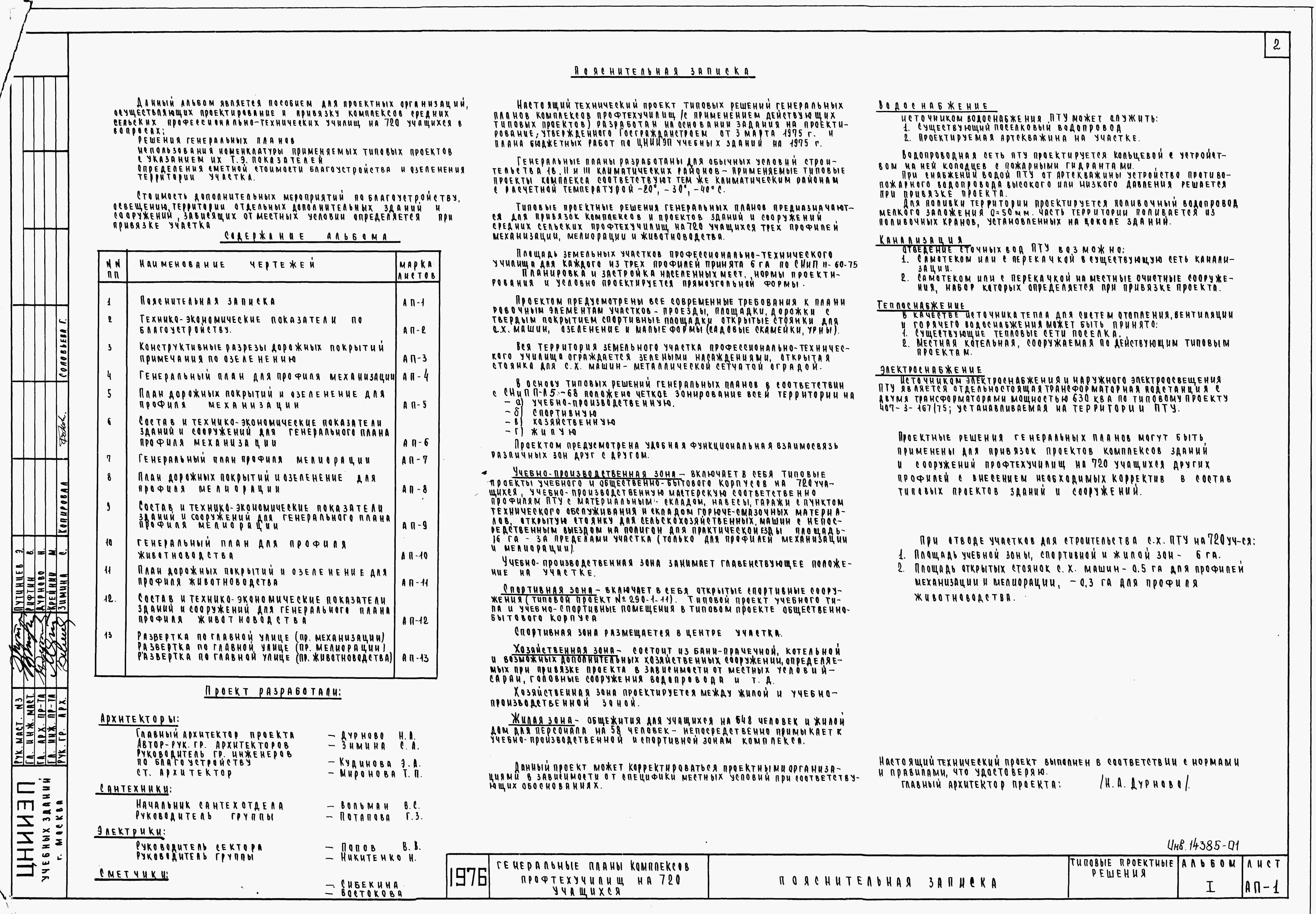

ОПИСАНИЕ ПРОЕКТА.

Типовые проектные решения генеральных планов предназначаются для привязок комплексов и проектов зданий и сооружений средних сельских профтехучилищ на 720 учащихся трех профилей: механизации, животноводства.

В основу типовых решений генеральных планов с соответствии с СПиП П-Л.5-68 положено четкое зонирование всей территории на:

А) учебно-производственную,

Б) спортивную,

В) хозяйственную,

Г) жилую.

Проектом предусмотрена удобная функциональная взаимосвязь различных зон друг с другом.

ДОПОЛНИТЕЛЬНЫЕ РЕШЕНИЯ.

Проектные решения генеральных планов могут быть применены для привязок проектов комплексов зданий и сооружений профтехучилищ на 720 учащихся других профилей с внесением необходимых в состав типовых проектов зданий и сооружений корректив.
