Типовой проект 231-1-134.86 Универсальный учебный и общественно-бытовой корпуса для ПТУ на 720 учащихся. Здание трёх-, четырёхэтажное. Каркас по серии 1.020-1/83. Стены из керамзитобетонных панелей по серии 1.090.1-1 и 1.030.1-1. Объем 20 688 м?

Общие данные

Номер проекта

231-1-134.86

Наименование проекта

Универсальный учебный и общественно-бытовой корпуса для ПТУ на 720 учащихся. Здание трёх-, четырёхэтажное. Каркас по серии 1.020-1/83. Стены из керамзитобетонных панелей по серии 1.090.1-1 и 1.030.1-1. Объем 20 688 м?

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

  • ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.
Продажа паспорта проекта -360 рублей /паспорт
Продажа чертежей по листам - от 250 рублей/лист
Продажа чертежей по Альбомам - от 3000 рублей/альбом
Состав проекта
Номер альбома
Наименование
Состав альбома

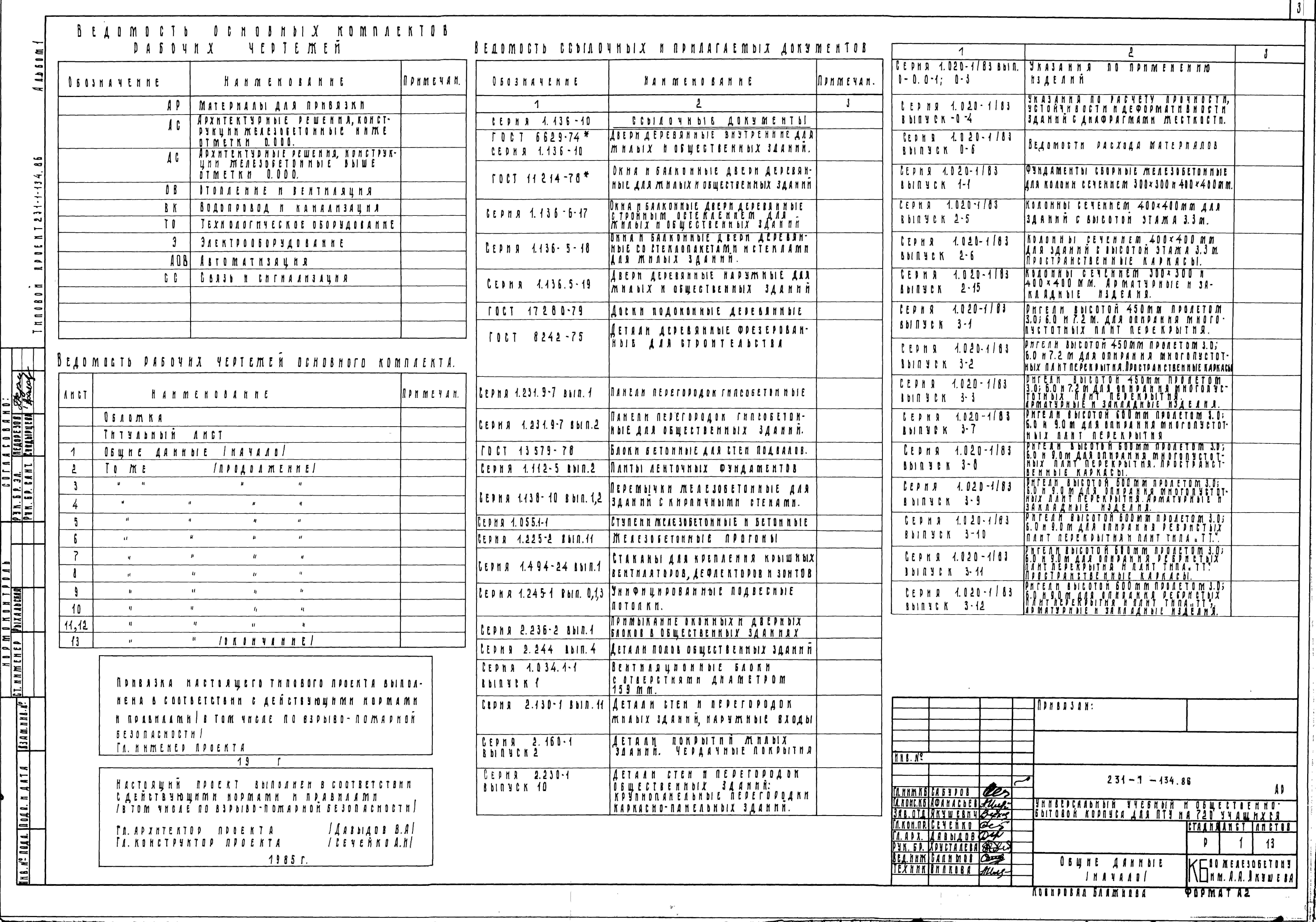

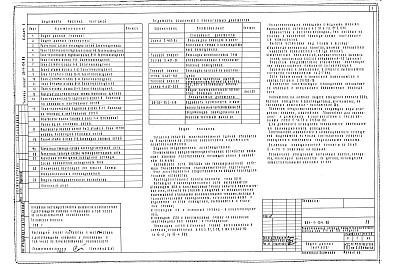

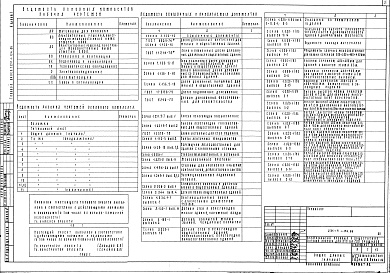

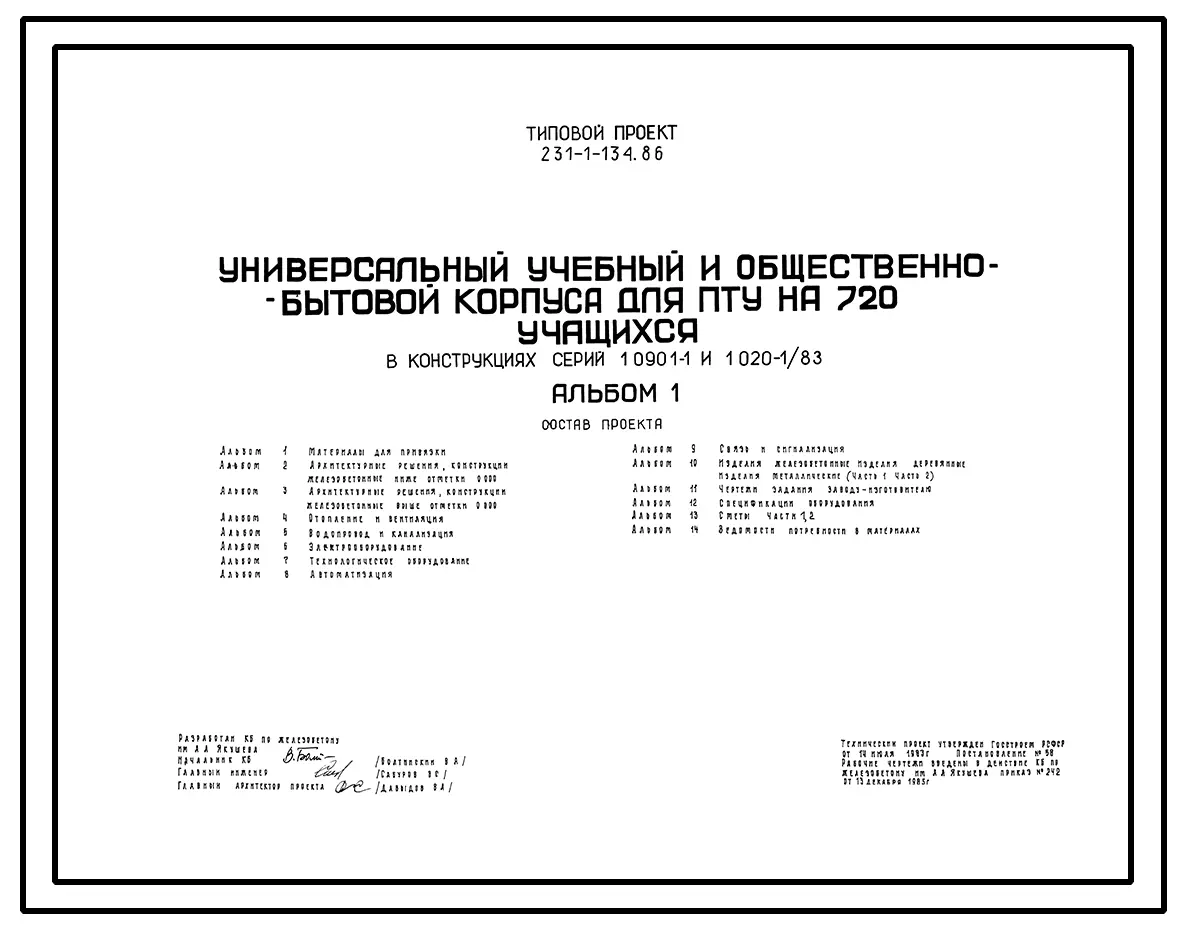

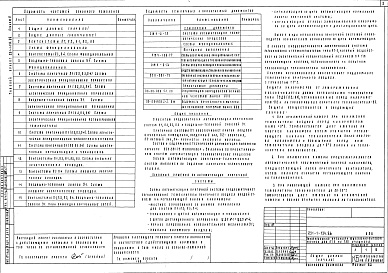

Альбом 1

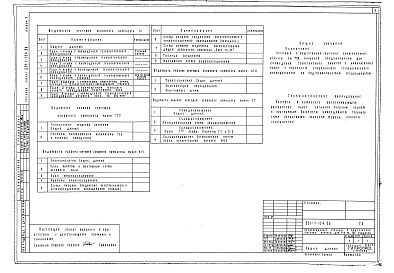

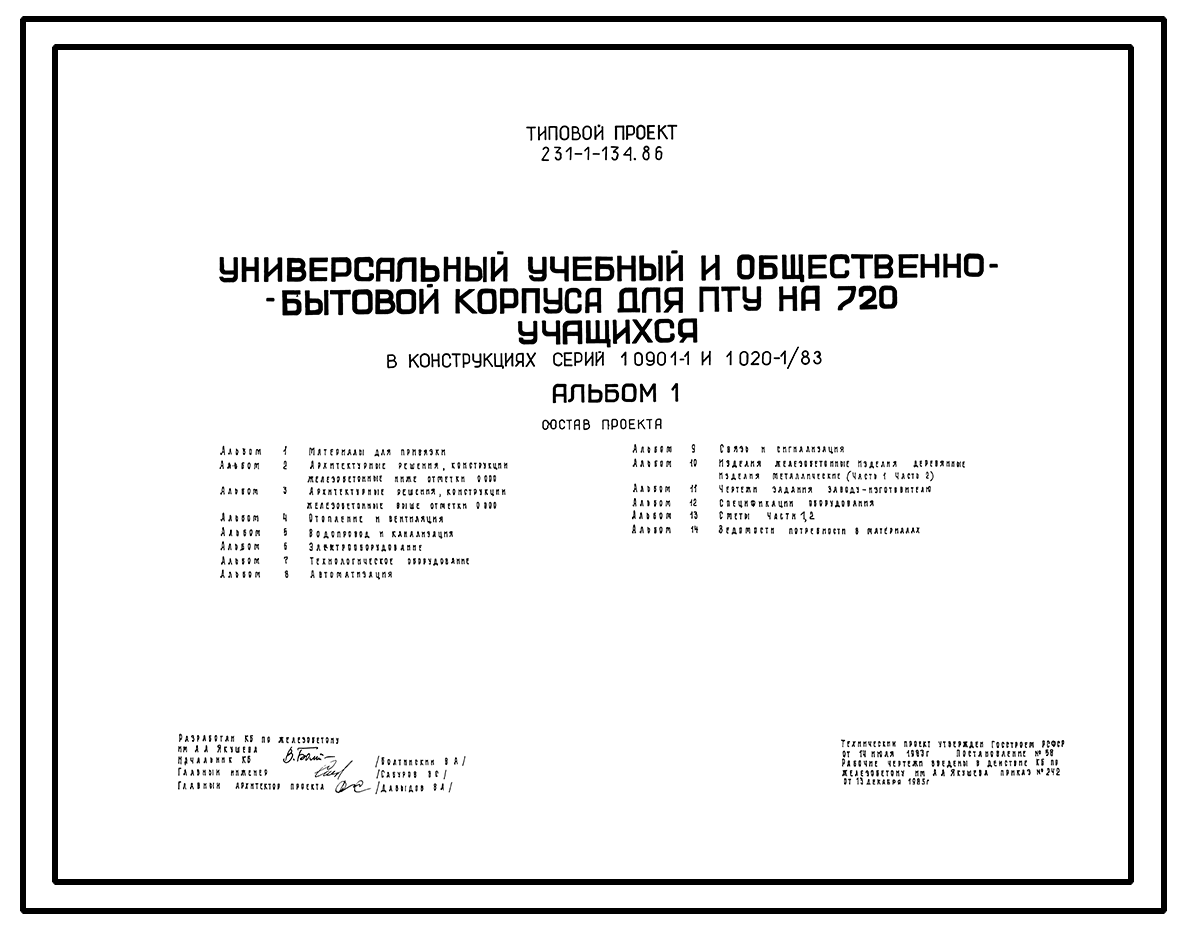

Материалы для привязки
Новое название альбома:

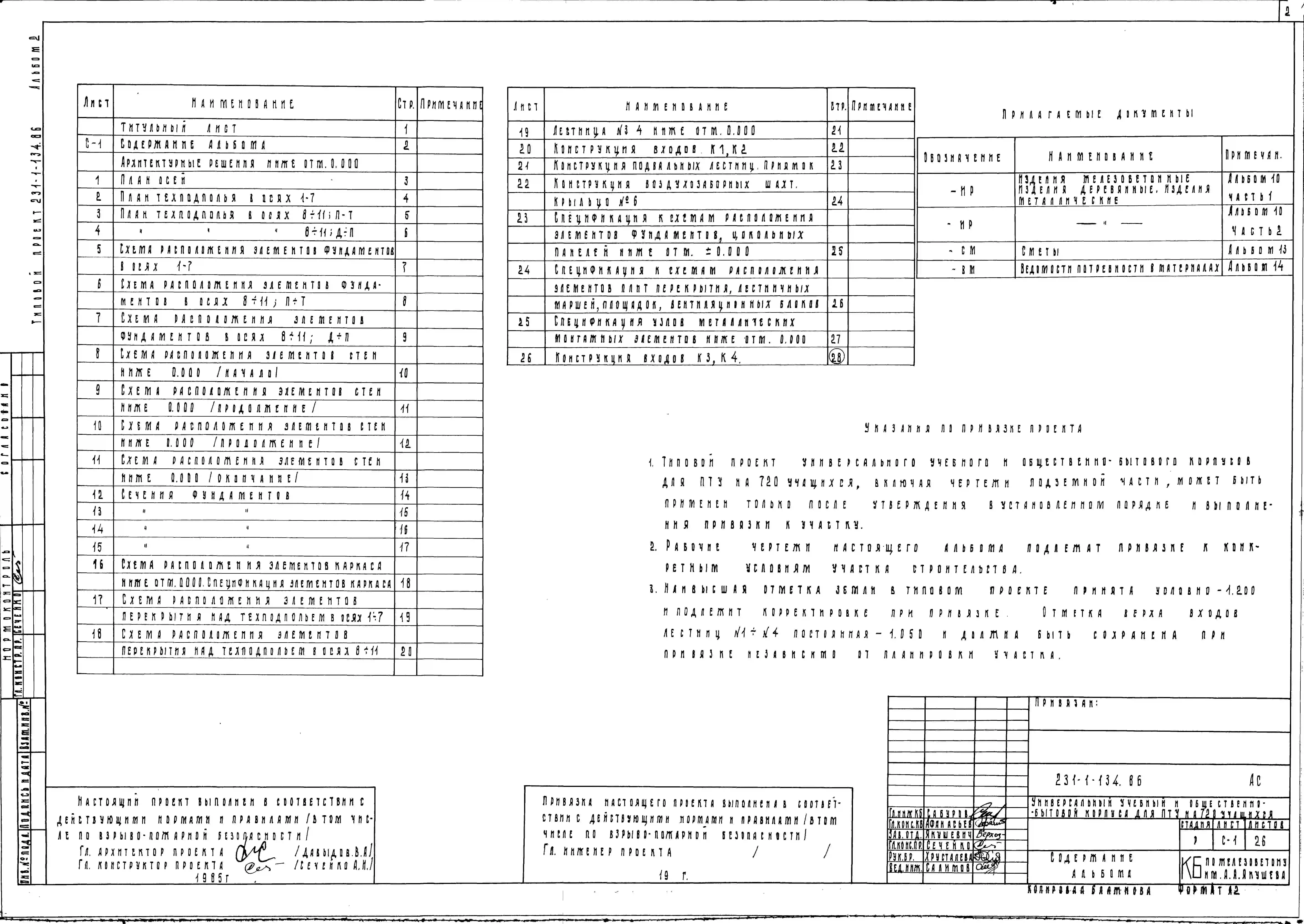

Альбом 2

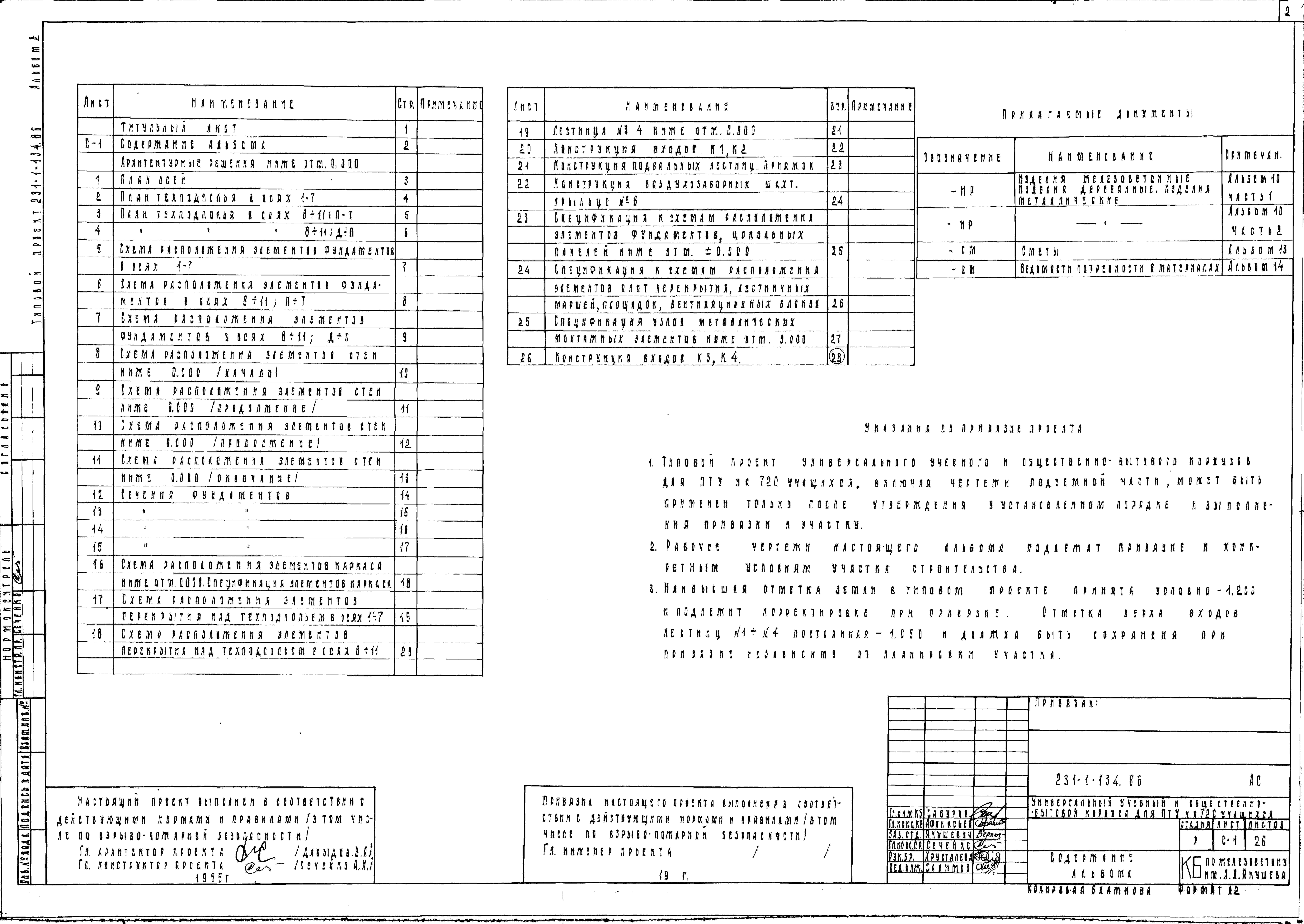

Архитектурные решения, конструкции железобетонные ниже отметки 0.000
Новое название альбома:

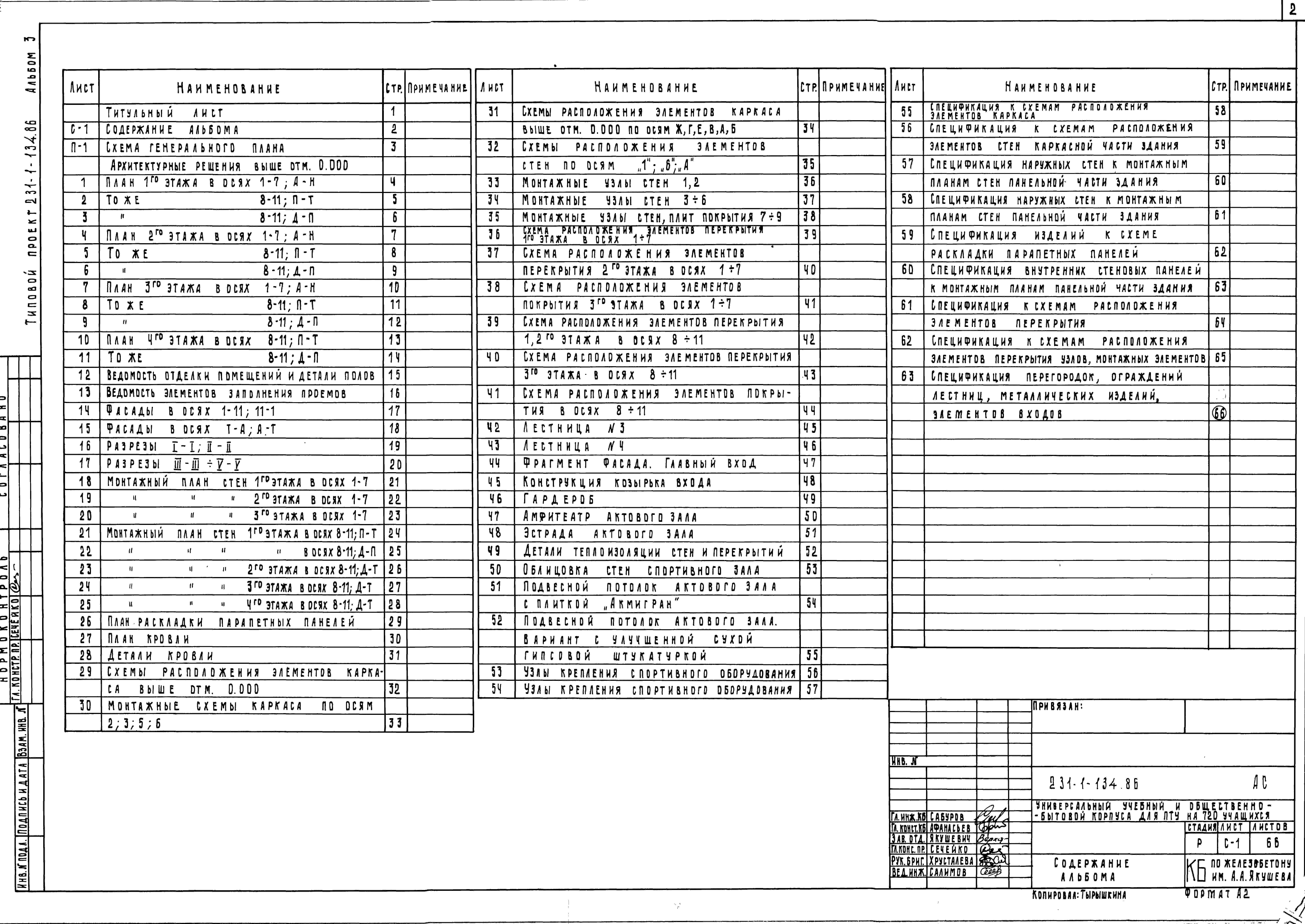

Альбом 3

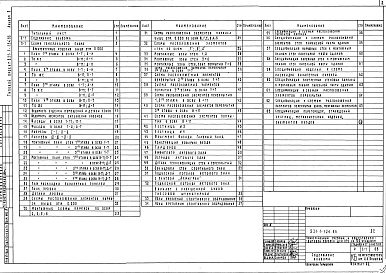

Архитектурные решения, конструкции железобетонные выше отметки 0.000
Новое название альбома:
Альбом 4

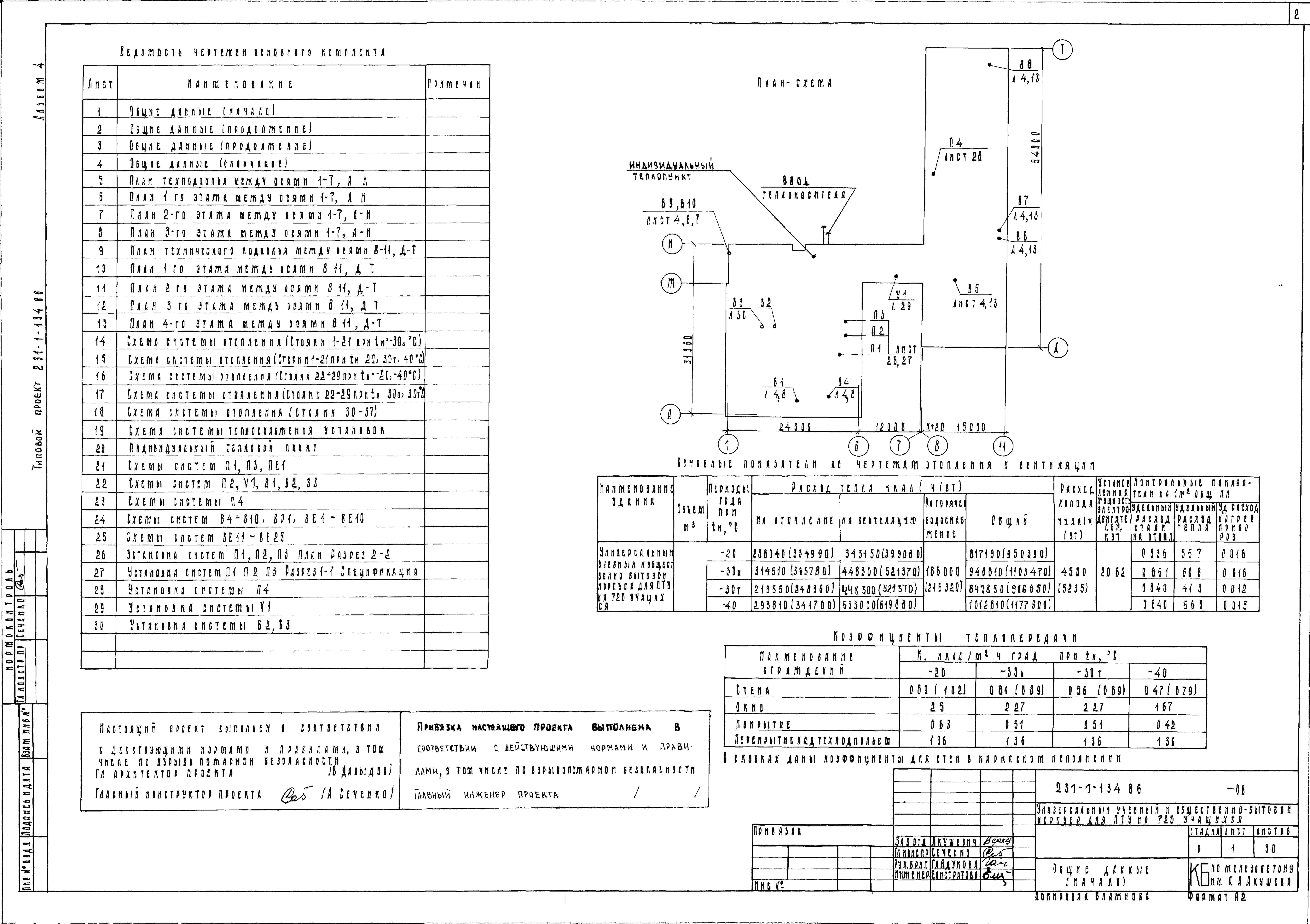

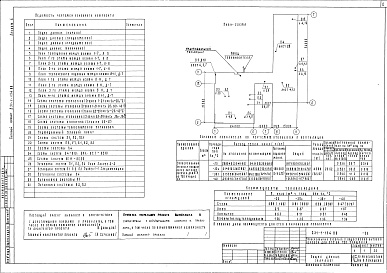

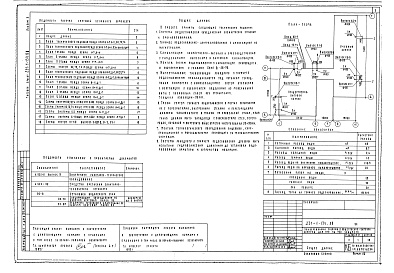

Отопление и вентиляция
Новое название альбома:
Альбом 5

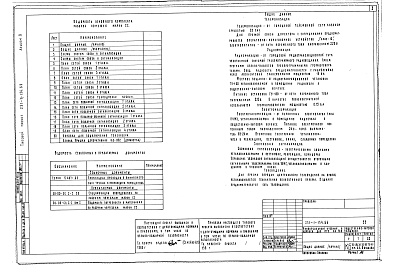

Водопровод и канализация
Новое название альбома:
Альбом 6
Электрооборудование
Новое название альбома:
Альбом 7
Технологическое оборудование
Новое название альбома:
Альбом 8

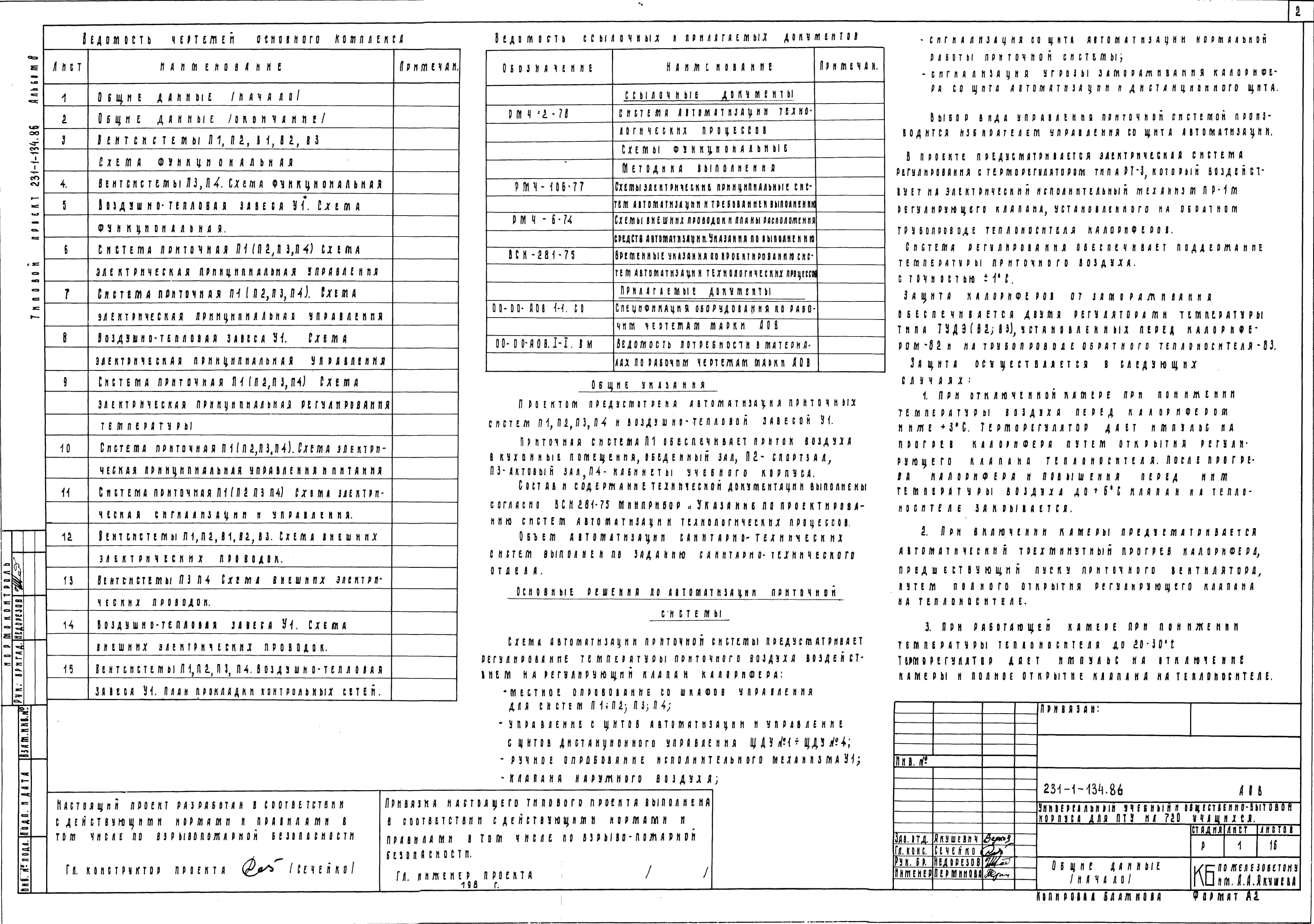

Автоматизация
Новое название альбома:
Альбом 9
Связь и сигнализация
Новое название альбома:

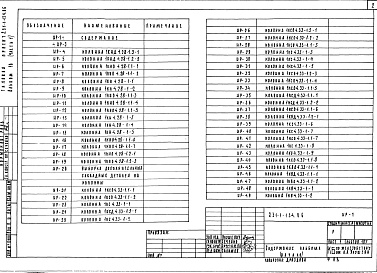

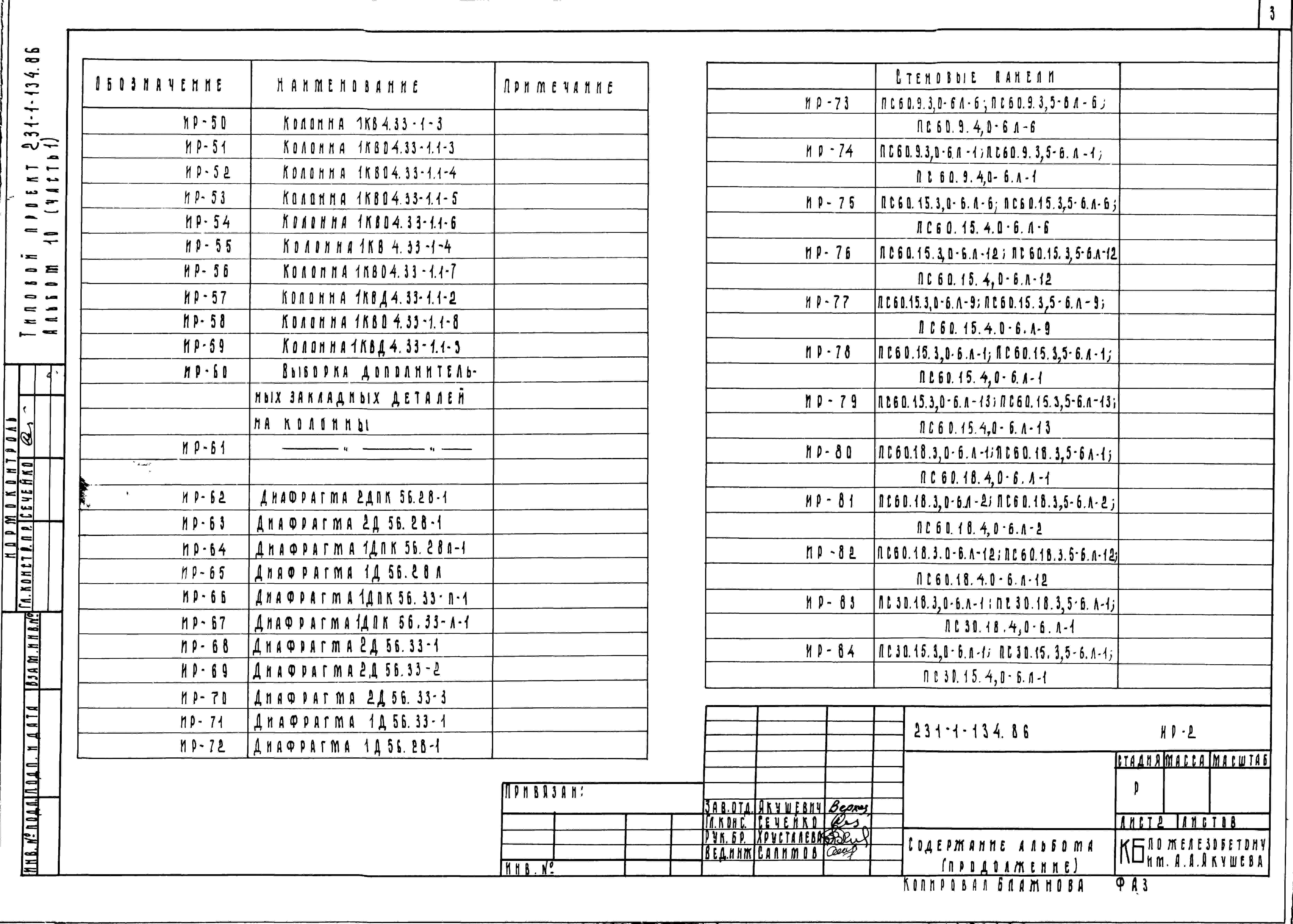

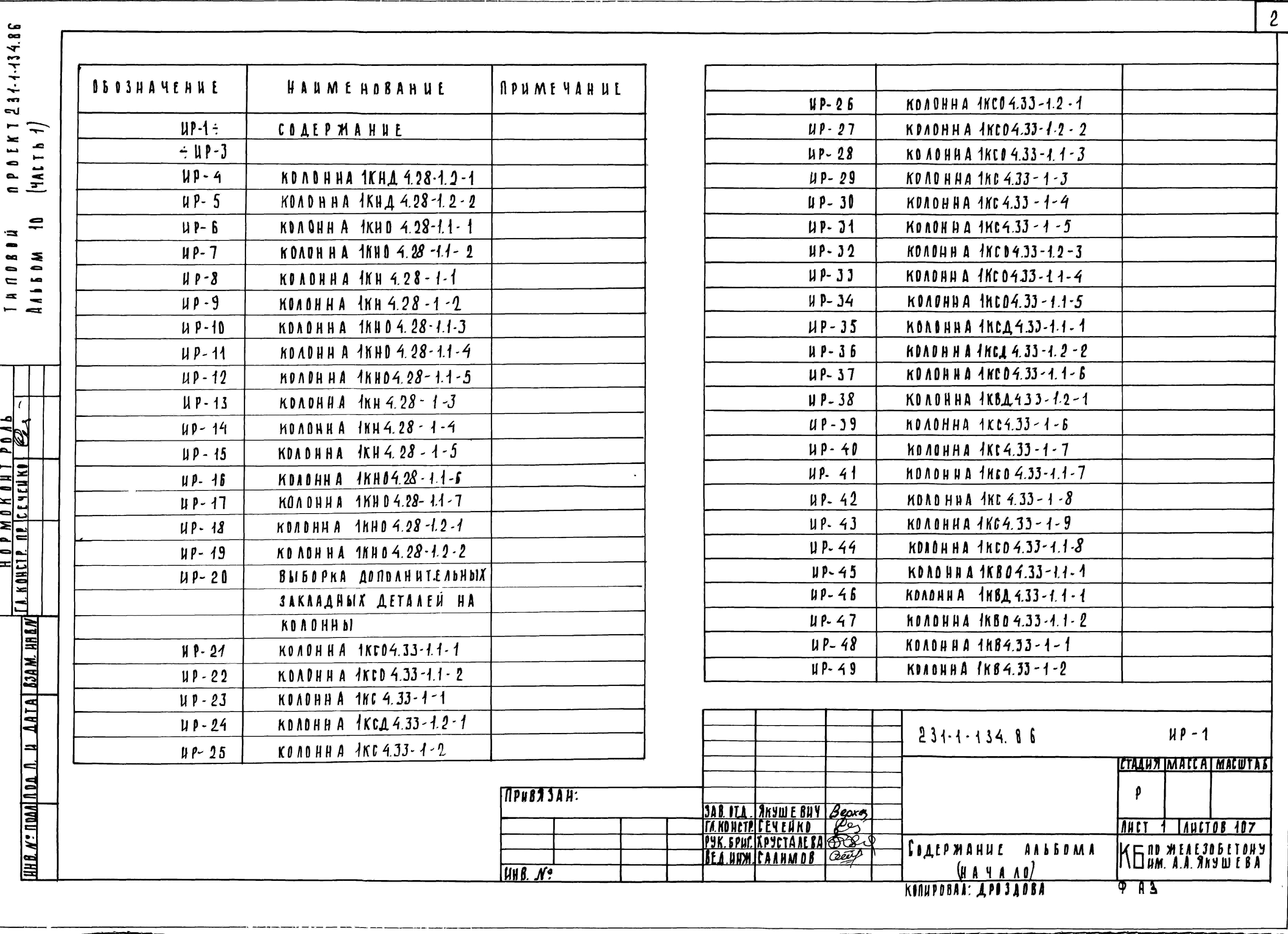

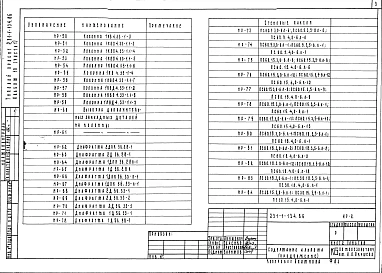

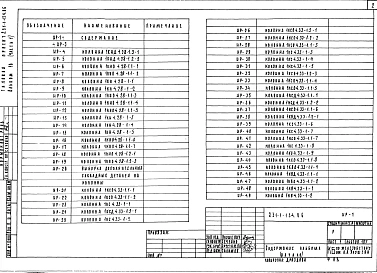

Альбом 10

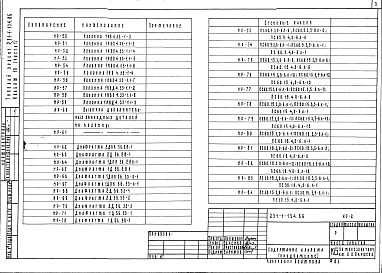

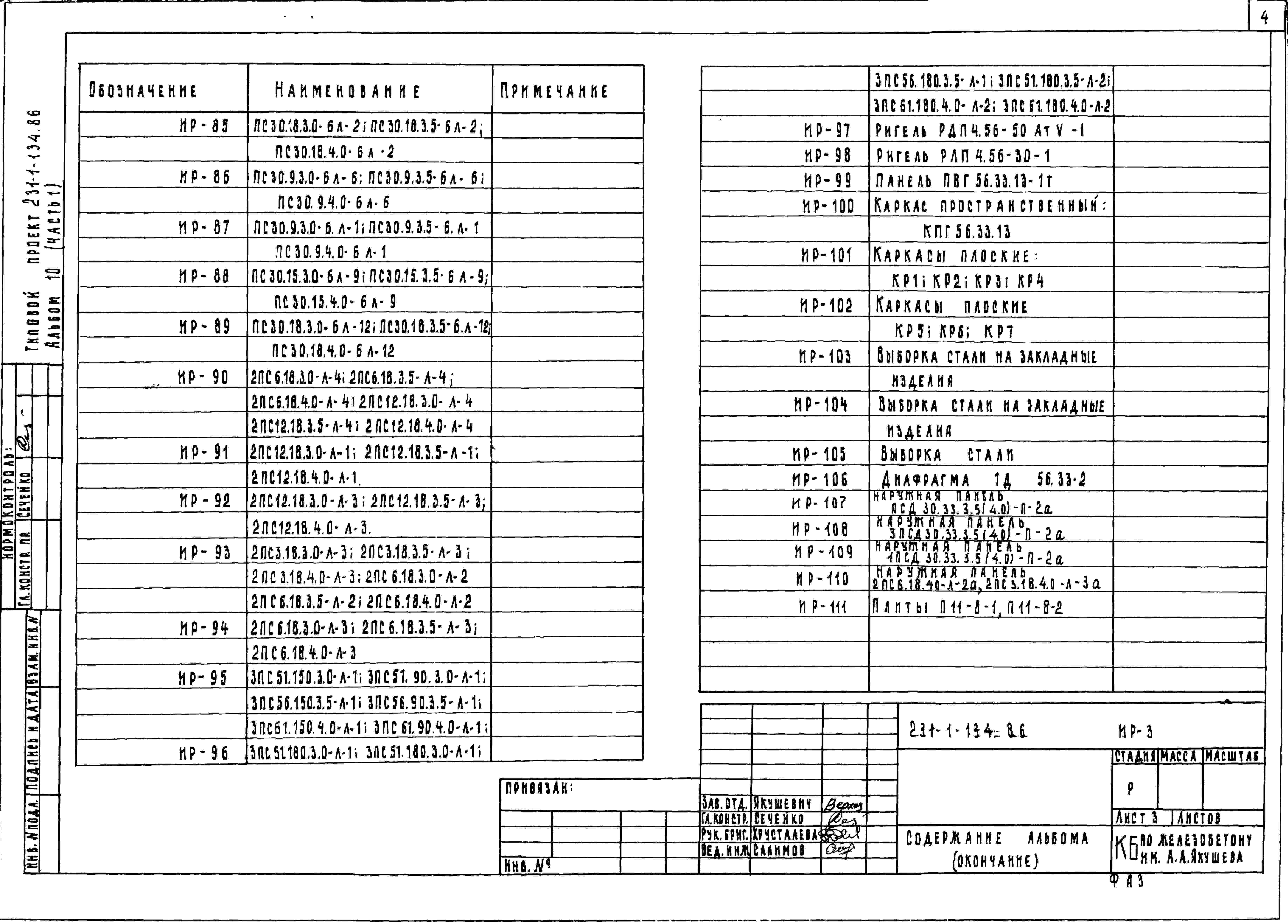

Изделия железобетонные. Изделия деревянные. Изделия металлические. Части 1, 2
Новое название альбома:

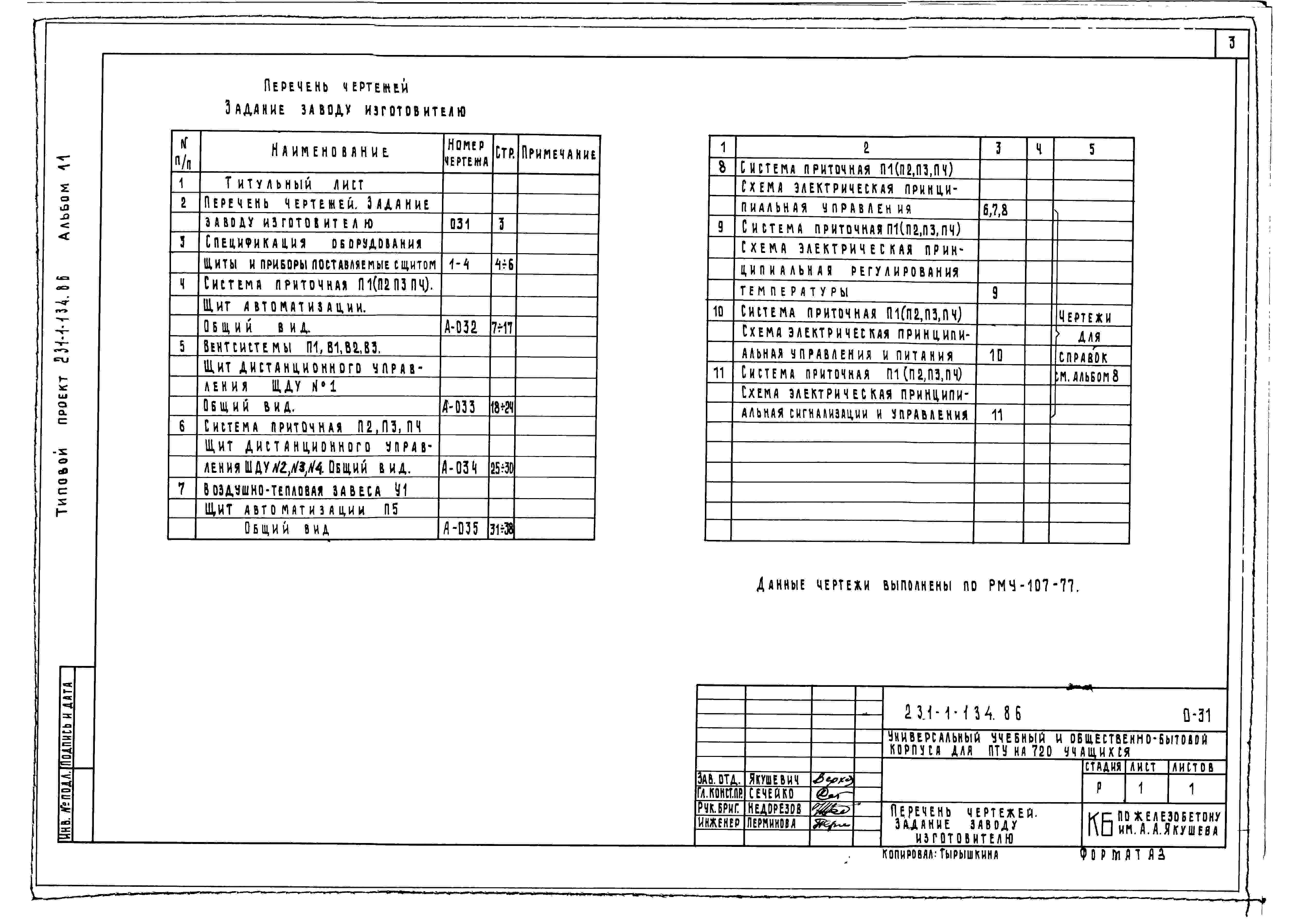

Альбом 11

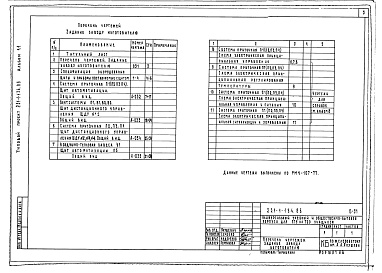

Чертежи заданий заводу-изготовителю
Новое название альбома:

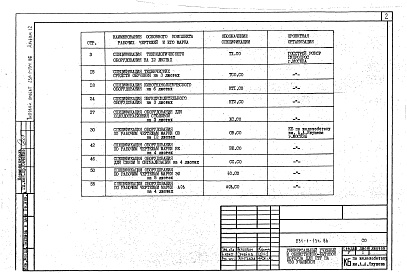

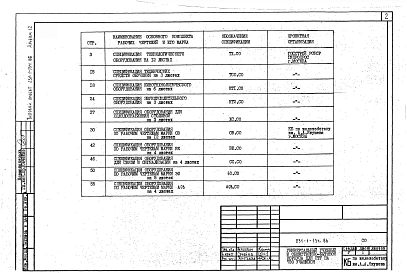

Альбом 12

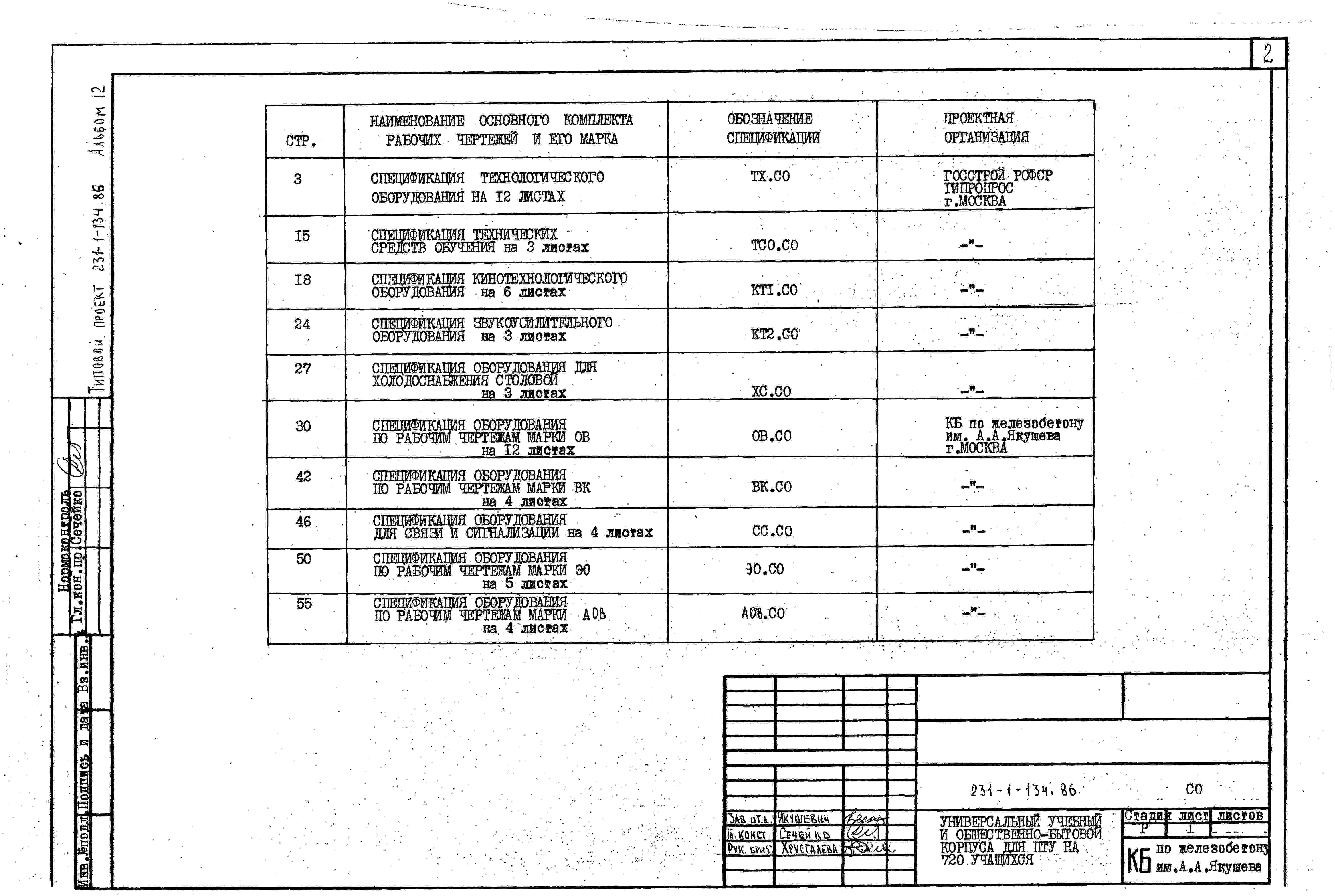

Спецификации оборудования
Новое название альбома:

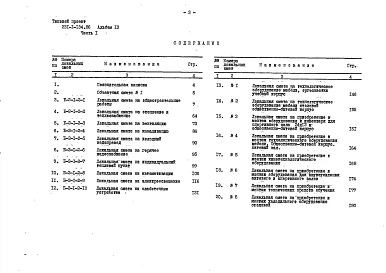

Альбом 13

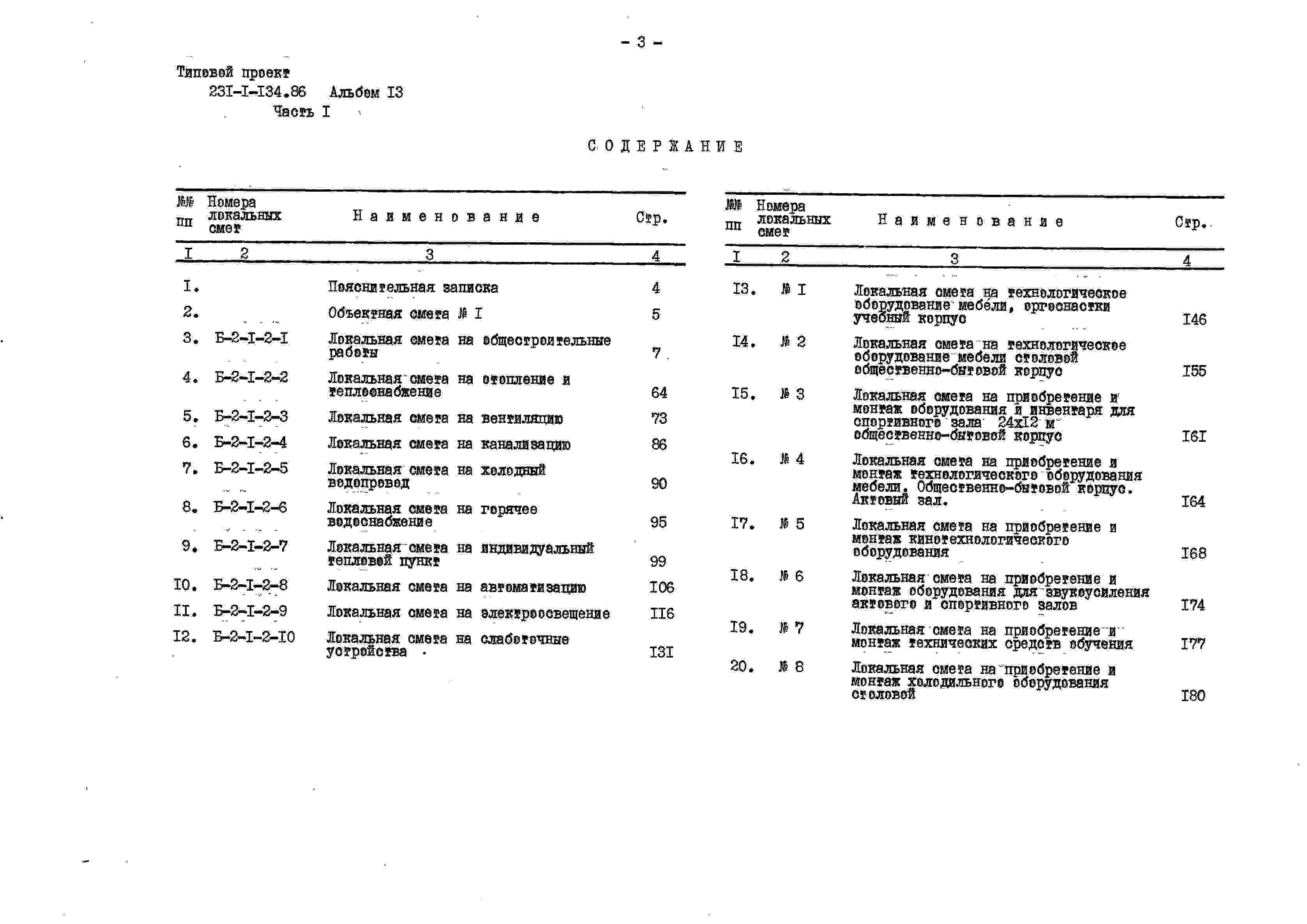

Сметы. Части 1,2
Новое название альбома:
Альбом 14

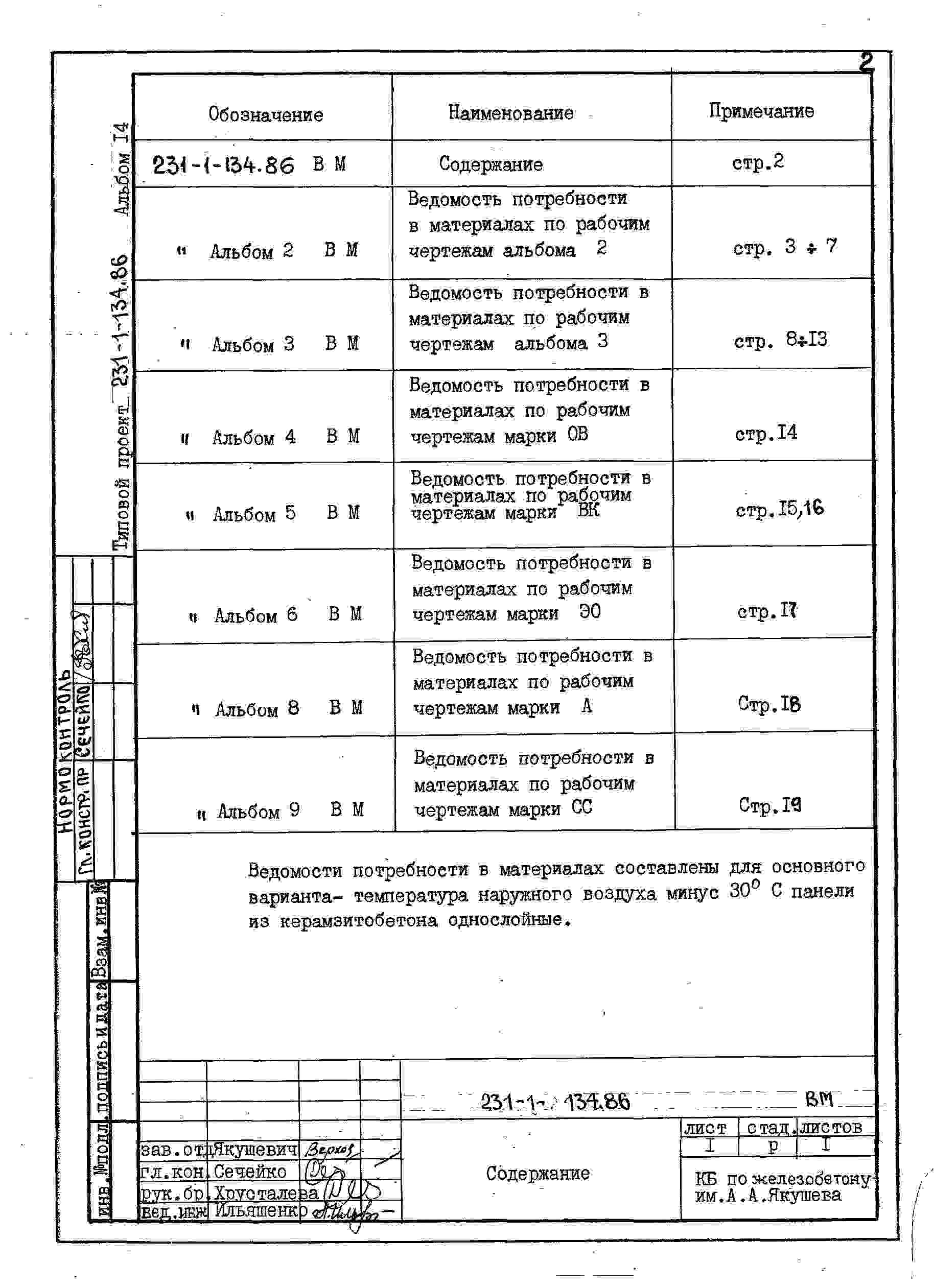

Ведомости потребности в материалах
Новое название альбома:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

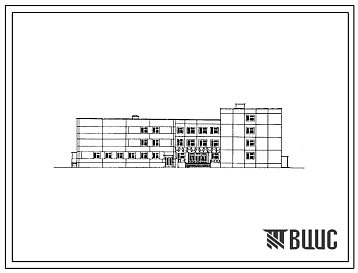

УНИВЕРСАЛЬНЫЙ УЧЕБНЫЙ И ОБЩЕСТВЕННО-БЫТОВОЙ КОРПУСА ДЛЯ ПТУ НА 720 УЧАЩИХСЯ (в конструкциях серий 1.090.1-1 и 1.020-1/83).

ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ.

1 ЭТАЖ.

Вестибюль – 116,31 м².

Гардероб – 72,52 м².

Обеденный зал для учащихся с раздаточной – 254,26 м².

Обеденный зал для преподавателей – 18,39 м².

Горячий цех – 56,76 м².

Моечная кухонной посуды – 8,52 м².

Холодный цех – 13,16 м².

Доготовочный цех – 21,78 м².

Машинное отделение – 10,33 м².

Холодильные камеры с тамбуром – 24,58 м².

Экспедиция – 6,13 м².

Загрузочная – 7,20 м².

Кладовая овощей – 7,05 м².

Комната персонала – 6,04 м².

Бельевая – 6,23 м².

Камера отходов – 8,97 м².

Женский гардероб, душевая – 15,30 м².

Мужской гардероб, душевая – 5,44 м².

Кладовая и моечная тары – 9,22 м².

Кладовая сухих продуктов – 9,20 м².

Кладовая инвентаря – 5,94 м².

Комната заведующего производством – 6,13 м².

Помещение для резки хлеба – 6,07 м².

Моечная столовой посуды – 38,43 м².

Уборная для персонала – 6,51 м².

Умывальные, уборные – 23,32 м².

Комната мастеров – 16,82 м².

Помещение учебно-наглядных пособий – 8,08 м².

Помещение технического персонала – 7,86 м².

Преподавательская – 34,34 м².

Абонемент, каталог – 16,60 м².

Книгохранилище – 63,04 м².

Читальный зал – 130,03 м².

Рекреация – 16,60 м².

Бухгалтерия, касса – 12,82 м².

Учебная часть – 16,88 м².

Канцелярия – 9,24 м².

Кабинет директора – 16,60 м².

Приемная директора – 6,79 м².

Кабинет помощника директора – 9,81 м².

Кабинет заместителя директора – 16,88 м².

Комната старшего мастера – 16,60 м².

Кабинет зубного врача – 16,88 м².

Приемная – 6,79 м².

Кабинет врача-терапевта – 9,16 м².

Процедурная – 16,82 м².

Складские помещения – 21,60 м².

Кладовая уборочного инвентаря – 11,89 м².

Фотолаборатория – 15,30 м².

Архив – 16,60 м².

Методический кабинет – 33,95 м².

Умывальные, уборные – 16,87 м².

Электрощитовая – 10,11 м².

Коридоры – 160,16 м².

Тамбуры – 23,57 м².

2 ЭТАЖ.

Спортивный зал – 292,36 м².

Снарядная – 20,76 м².

Женский гардероб, душевая – 24,09 м².

Мужской гардероб, душевая – 30,19 м².

Кладовая спортивного инвентаря – 12,77 м².

Комната инструктора физкультуры – 11,39 м².

Актовый зал с эстрадой – 217,05 м².

Комнаты самодеятельных коллективов – 28,45 м².

Кладовая – 9,90 м².

Фойе-рекреация – 141,45 м².

Кабинеты русского языка и литературы – 153,26 м².

Кабинет спецтехнологии – 68,82 м².

Препараторские – 98,09 м².

Кабинет материаловедения – 69,38 м².

Поточная аудитория на 60 мест – 68,32 м².

Кабинет иностранного языка – 67,90 м².

Умывальные, уборные – 17,28 м².

Коридоры – 180,58 м².

3 ЭТАЖ.

Кабинет начальной военной подготовки – 62,33 м².

Комната хранения оружия – 14,94 м².

Комната технического творчества – 39,02 м².

Комната боевой и трудовой славы – 34,52 м².

Киноаппаратная с тамбуром – 23,67 м².

Радиоузел – 9,56 м².

Фойе – рекреация – 71,20 м².

Препараторские – 82,79 м².

Комната общественных организаций – 34,34 м².

Комната спецтехнологии – 138,20 м².

Кабинеты физики – 119,35 м².

Кабинет истории – 49,72 м².

Кабинет географии – 50,82 м².

Кабинет обществоведения – 51,25 м².

Умывальные, уборные – 17,28 м².

Венткамера – 18,77 м².

Коридоры – 192,26 м².

4 ЭТАЖ.

Ротаторная – 16,82 м².

Препараторские – 83,67 м².

Рекреация – 33,64 м².

Кабинет ТСО – 68,82 м².

Лаборатория химии – 68,10 м².

Кабинет химии – 51,25 м².

Кабинеты математики – 100,54 м².

Кабинет эстетики – 52,09 м².

Кабинет черчения – 68,77 м².

Умывальные, уборные – 17,28 м².

Коридоры – 109,85 м².

ТЕХПОДПОЛЬЕ.

Венткамеры – 86,99 м².

Кладовые для хранения лыж и коньков – 54,04 м².

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ.

Фундаменты – ленточные сборные железобетонные по серии 1.112-5, вып.2. типоразмеров – 13, бетонные блоки по ГОСТ 13579-78. типоразмеров – 10, стаканного типа по серии 1.020-1/83, вып.2-5. типоразмеров – 3 и монолитные ж.б. типоразмеров – 5.

Колонны – сборные железобетонные по серии 1.020-1/83, вып.2-3, 2-5. типоразмеров – 3;6.

Ригели – сборные железобетонные по серии 1.020-1/83, вып.3-1. типоразмеров – 9.

Диафрагмы жесткости – сборные железобетонные по серии 1.020-1/83, вып.4-1. типоразмеров – 8.

Наружные стены – однослойные панели из керамзитобетона по серии 1.090, вып.2-1. типоразмеров – 23, по серии 1.030.1-1, вып.1-1. типоразмеров – 13.

Вариант трехслойные панели на жестких связях из керамзитобетона по серии 1.090.1-1, вып.2-4.

Внутренние стены – железобетонные панели по серии 1.090.1-1, вып.3-1, 4-1. типоразмеров – 8; 11.

Перекрытия (покрытия) – сборные железобетонные плиты по серии 1.041.1-2, вып.1,5,6. типоразмеров – 7, по серии 1.090.1-1, вып.5-1. типоразмеров – 9, по серии 1.042.1-2, вып.1. типоразмеров – 2.

Перемычки – по серии 1.138-10, вып.1,2.

Перегородки – гипсобетонные по серии 1.231.9-7, вып.1,2. типоразмеров – 17;4.

Вентблоки – сборные железобетонные по серии 1.034.1-1, вып.1. типоразмеров – 4.

Кровля – рулонная плоская, из 4-х слоев биостойкого рубероида с защитным слоем из гравия. Утеплитель – плиты из ячеистого бетона Ɣ=400кгс/см²; керамзитовый гравий Ɣ=500кгс/м².

Лестницы – сборные железобетонные марши по серии 1.050.1-2, вып.1. типоразмеров – 2. и площадки по серии 1.050.1-2, вып.1. типоразмеров – 2.

Ступени – по серии 1.055.1-1. типоразмеров – 7.

Ограждения лестниц – металлические по серии 1.050.1-2. типоразмеров – 5.

Парапетные плиты – сборные железобетонные по серии 1.438.1-2. типоразмеров – 2.

Полы – линолеум, керамическая плитка, паркет, мозаичные, бетонные детали по серии 2.244-1, вып.4.

Окна – по серии 1.236-6, вып.1. типоразмеров – 5.

Двери – по серии 1.136.5-19. типоразмеров – 5. по серии 1.136-10. типоразмеров – 10.

Наибольшая масса монтажного элемента (плита покрытия) - 11,96т.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.

Водопровод – объединенный: хозяйственно-питьевой и противопожарный от внешних сетей. Напор на вводе Н=25,0м, при пожаре Н=28,0м.

Канализация – раздельная: хозяйственно-бытовая, производственная ливневая – в городскую сеть.

Отопление – водяное, центральное от внешней теплосети. Параметры теплоносителя Т=95:70ºС.

Горячее водоснабжение – от внешней теплосети. Напор на вводе Н=30,0м.

Вентиляция – приточно-вытяжная с механическим побуждением и естественная.

Электроснабжение – от сети напряжением 380/220В.

Устройства связи – радиофикация, телефонизация, электрочасофикация, пожарная сигнализация, автоматика сантехустройств, звукоусиление, местная связь.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ.

Расчетный показатель вместимости здания – 1 учащийся. Показатели приведены для условий строительства при расчетной температуре наружного воздуха минус 30ºС с однослойными панелями из керамзитобетона. Сметная документация составлена в нормах и ценах, введенных в действие 1.01.84г.

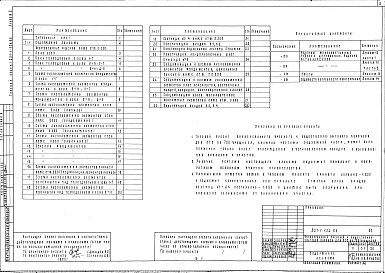

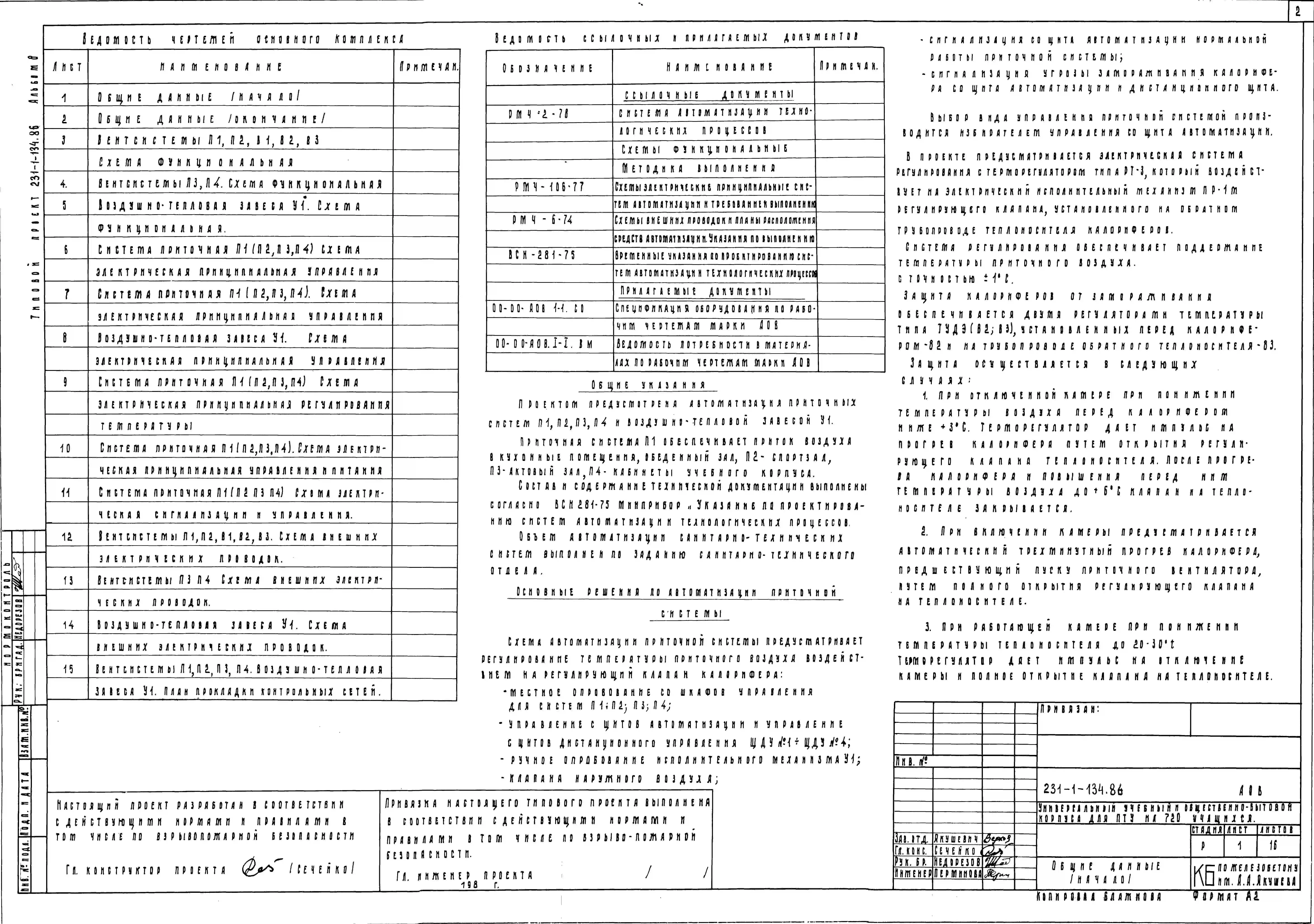

Изображения
