Типовой проект 214-6-5.85. Пристройка дополнительных помещений при реконструкции детских яслей-садов на 280 мест, построенных по т.п. 214-1-87 (вариант 1).

Общие данные

Номер проекта

214-6-5.85.

Наименование проекта

Пристройка дополнительных помещений при реконструкции детских яслей-садов на 280 мест, построенных по т.п. 214-1-87 (вариант 1).

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Стоимость чертежей и СКИДКИ

  • ВЦИС- крупнейший держатель бумажного и электронного фондов Типовой проектной документации в России. ВЦИС осуществляет продажу документации в электронном виде . Отгрузка документации осуществляется в течении 30 минут после поступления оплаты.
Продажа паспорта проекта -360 рублей /паспорт
Продажа чертежей по листам - от 250 рублей/лист
Продажа чертежей по Альбомам - от 3000 рублей/альбом
Состав проекта
Номер альбома
Наименование
Состав альбома

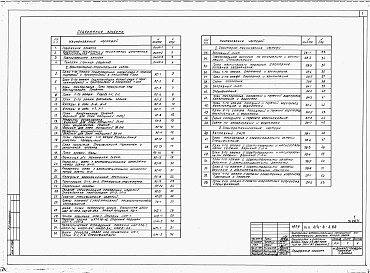

Альбом 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ.

Раздевальные – 67,88 м².

Групповые – 204,2 м².

Сальные – 197,78 м².

Буфетные – 13,2 м².

Туалетные – 72,52 м².

Туалетная персонала – 4,52 м².

Переход – 20,2 м².

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ.

Фундаменты – сборные железобетонные плиты и блоки по серии 1.112-5, вып.4 по ГОСТ 13579-78. Типоразмеров – 7.

Стены надземной части – кирпичные.

Перекрытия (и покрытия) – сборные железобетонные плиты по серии 1.141-1, вып.63,60. Типоразмеров – 6, 1.243.1-4. Типоразмеров – 1.

Перегородки – гипсобетонные и шлакобетонные.

Кровля – рулонная плоская, 4 слоя рубероида марки РКМ-350Б, РПП-350Б.

Лестницы – сборные железобетонные по сериям 1.251.1-4, вып.1, 1.252.1-4, вып.1. Типоразмеров – 3.

Полы – линолеум, керамическая плитка, мозаичные по серии 2.244-1, вып.4.

Окна – со спаренными и раздельными переплетами по ГОСТ 11214-78. Типоразмеров – 2.

Двери внутренние – по ГОСТ 6629-74. Типоразмеров – 4.

Двери наружные по серии 1.136.5-19. Типоразмеров – 1.

Наибольшая масса монтажного элемента (плита перекрытия) – 2,8т.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.

Водопровод – хозяйственно-питьевой от городской сети. Напор на вводе 14,0м.вод.ст.

Канализация – хозяйственно-бытовая в городскую сеть.

Отопление – центральное, водяное от внешнего источника. Параметры теплоносителя Т=95°C-70°C.

Горячее водоснабжение – от внешней сети, расчетный напор на вводе 14,0м.вод.ст.

Вентиляция – приточно-вытяжная, естественная.

Электроснабжение – от городских сетей напряжением 380/220В.

Слаботочные устройства – радиофикация, пожарная сигнализация.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ.

За расчетную единицу принято одно место в пристройки. Расчетных единиц – 100. показатели приведены для строительства при расчетной температуре наружного воздуха -25°C. Пристройка предусматривает улучшение эксплуатации существующего детяслей-сада без увеличения вместимости. Сметная документация составлена в нормах и ценах 1984 г.
