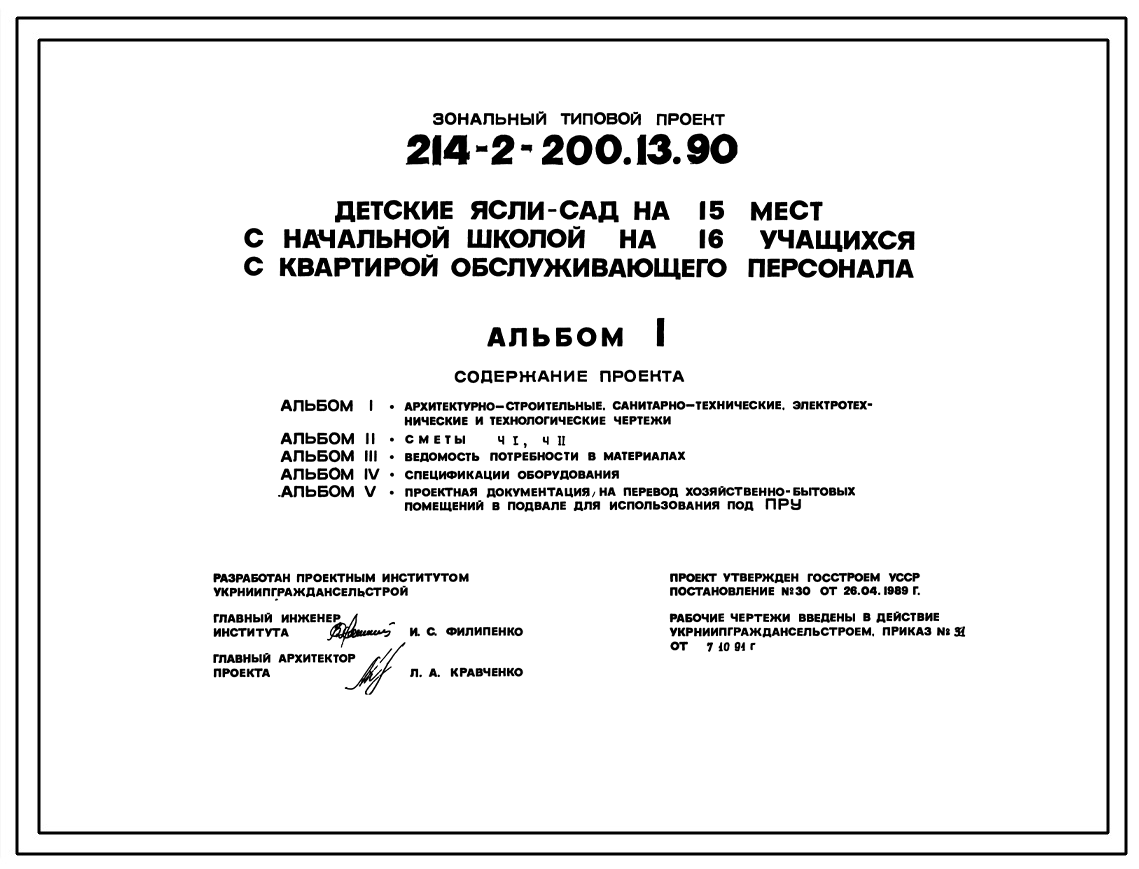

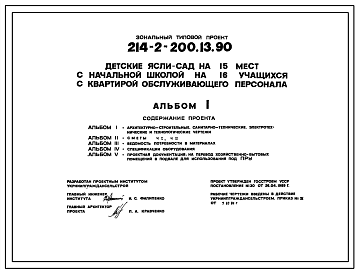

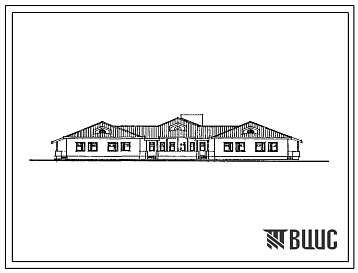

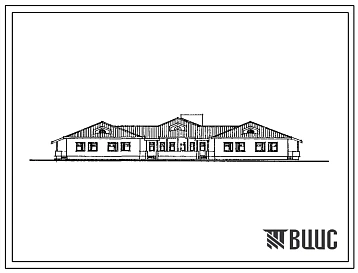

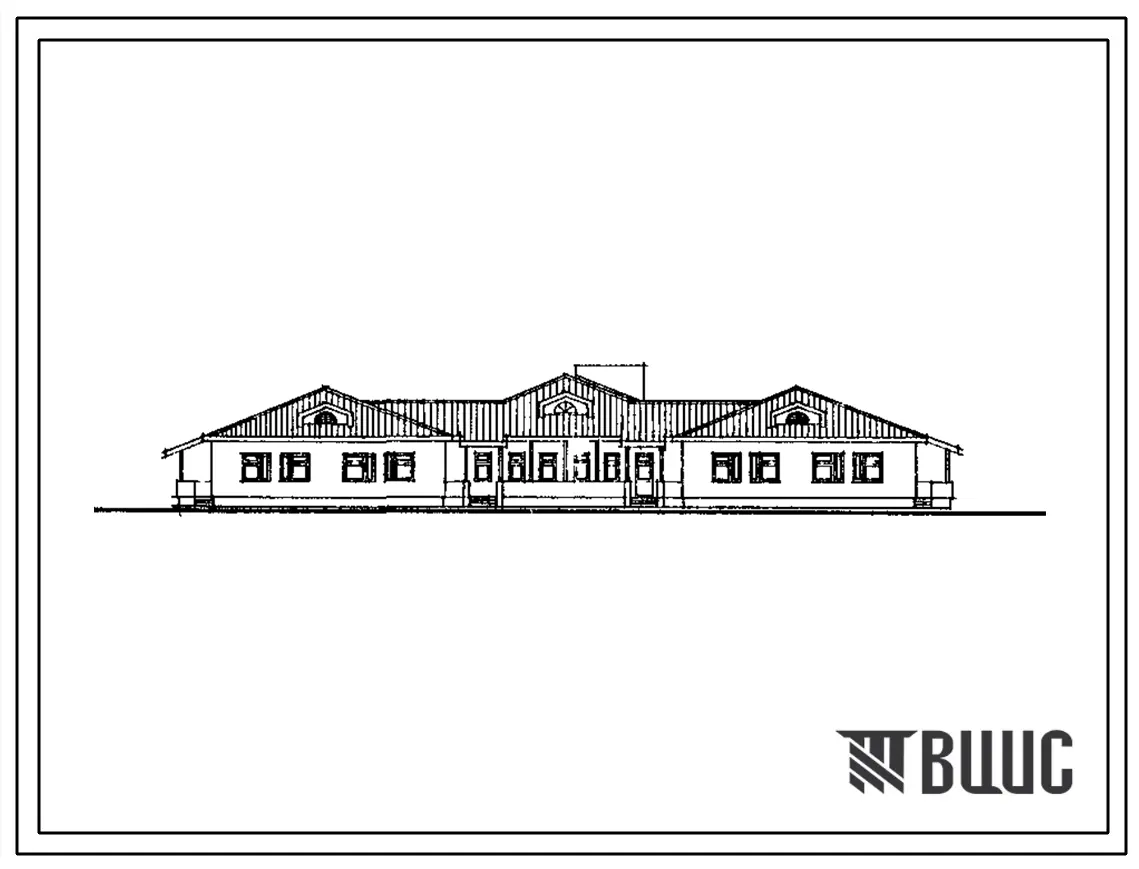

Типовой проект 214-2-200.13.90. Детские ясли-сад на 15 мест с начальной школой на 16 учащихся с квартирой обслуживающего персонала.

Общие данные

Номер проекта

214-2-200.13.90.

Наименование проекта

Детские ясли-сад на 15 мест с начальной школой на 16 учащихся с квартирой обслуживающего персонала.

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

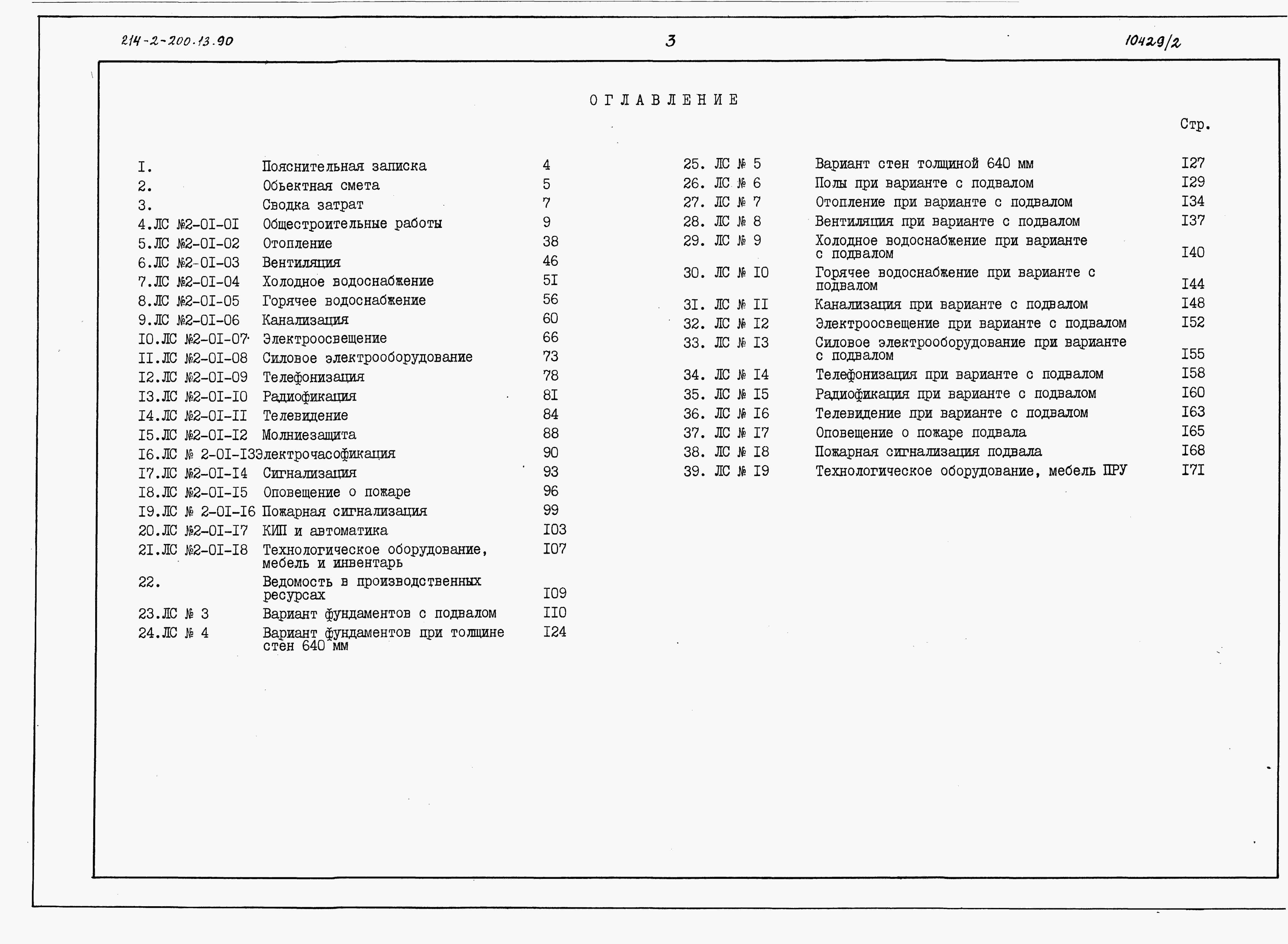

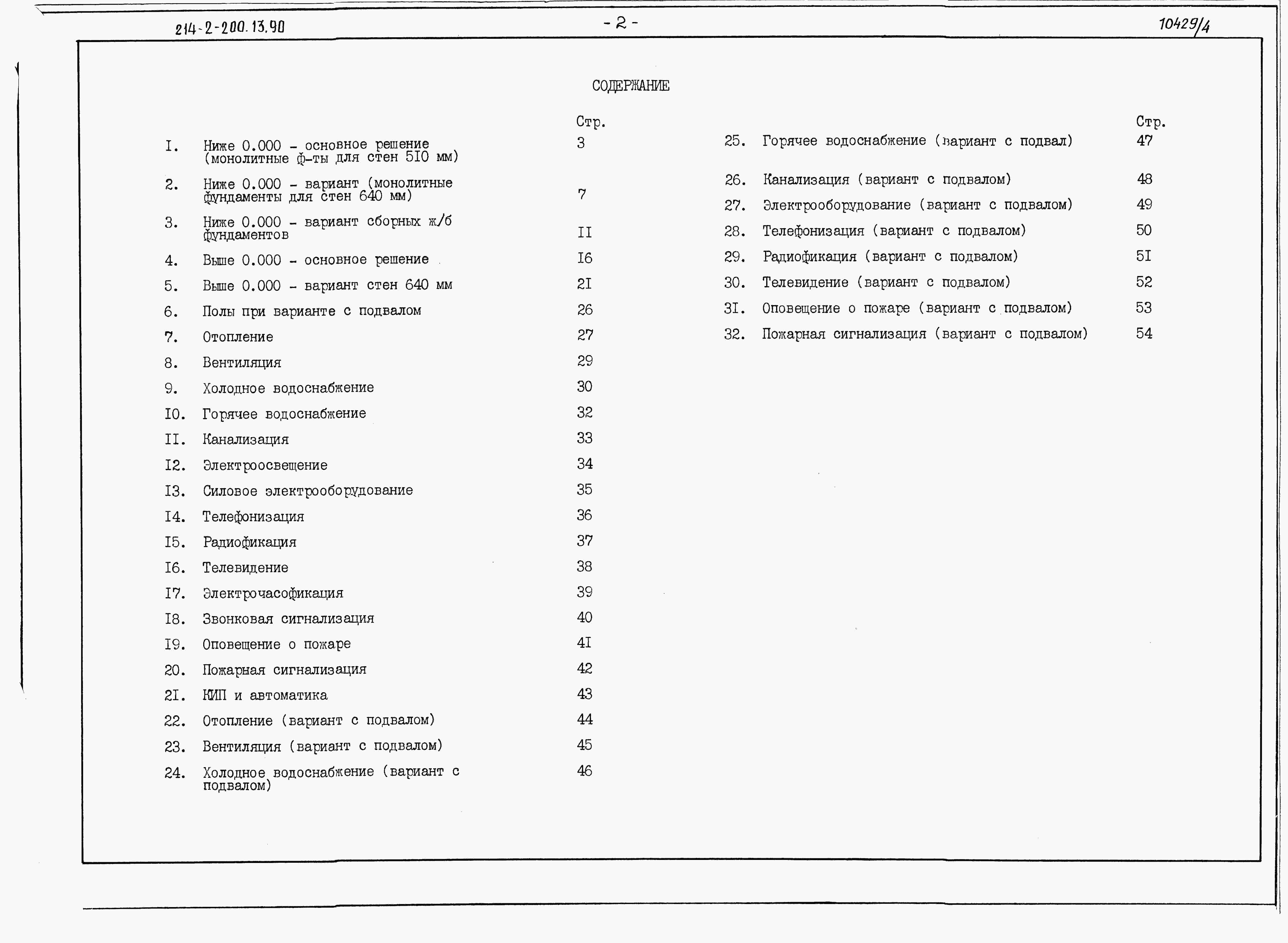

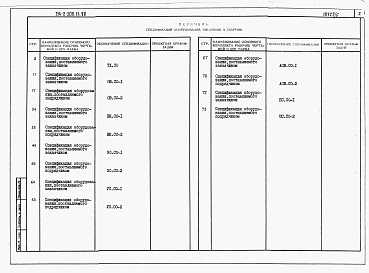

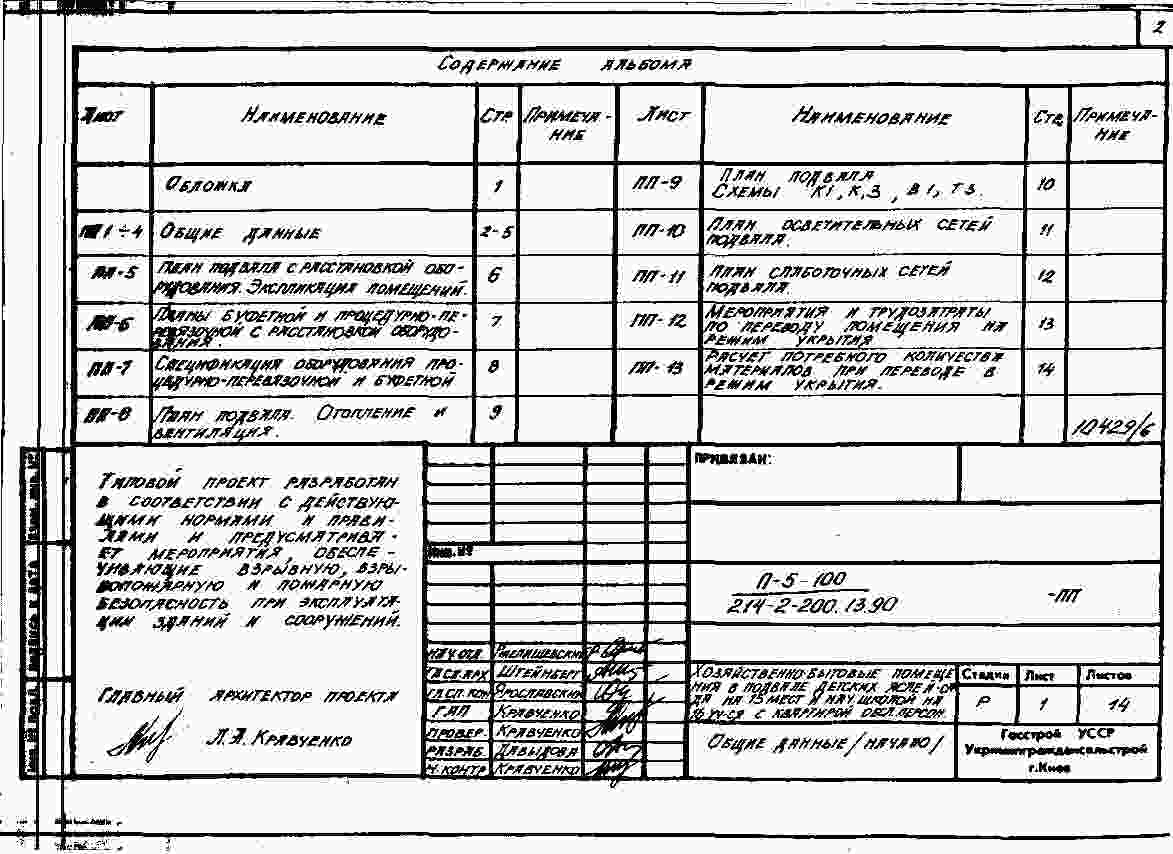

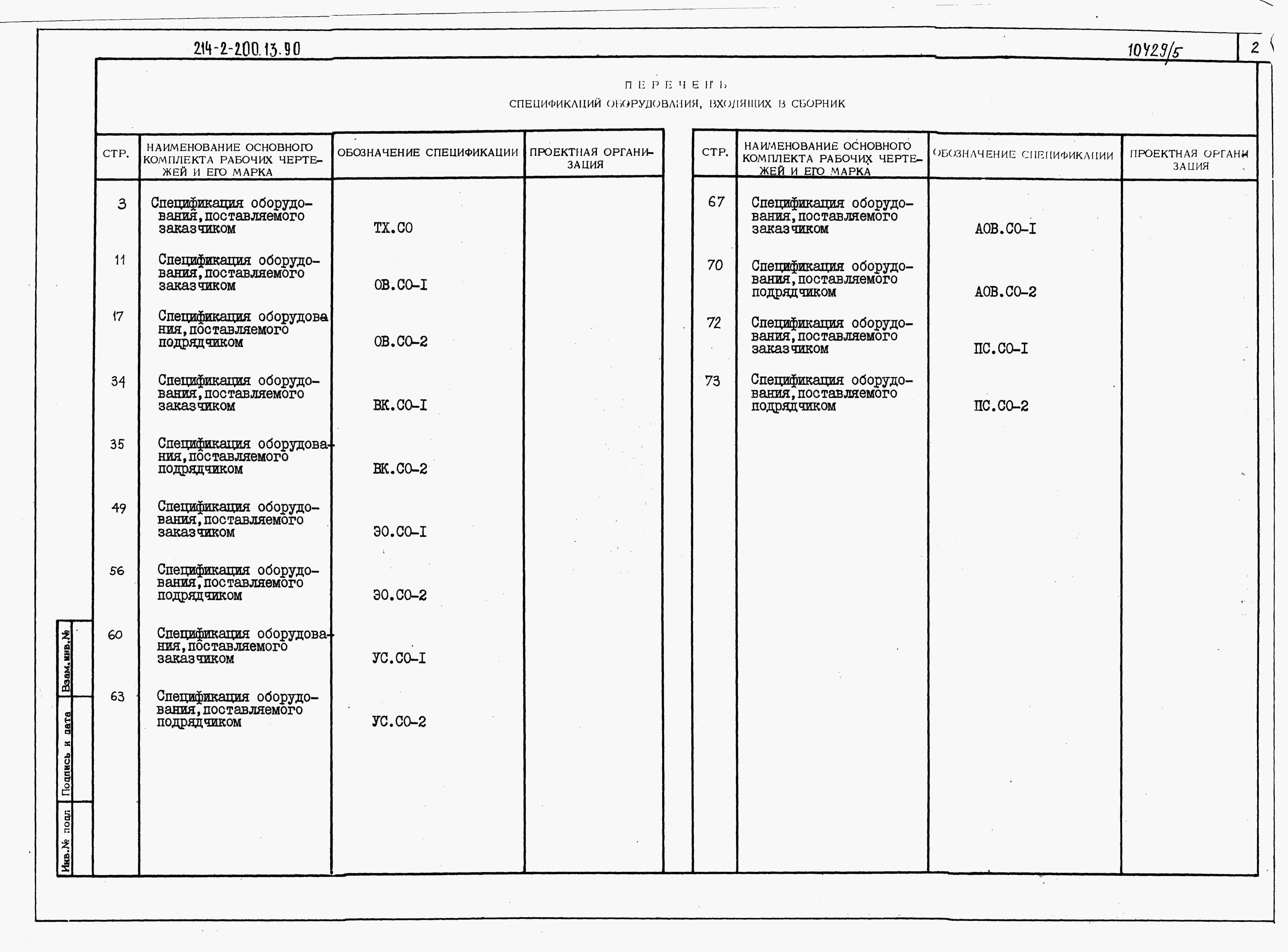

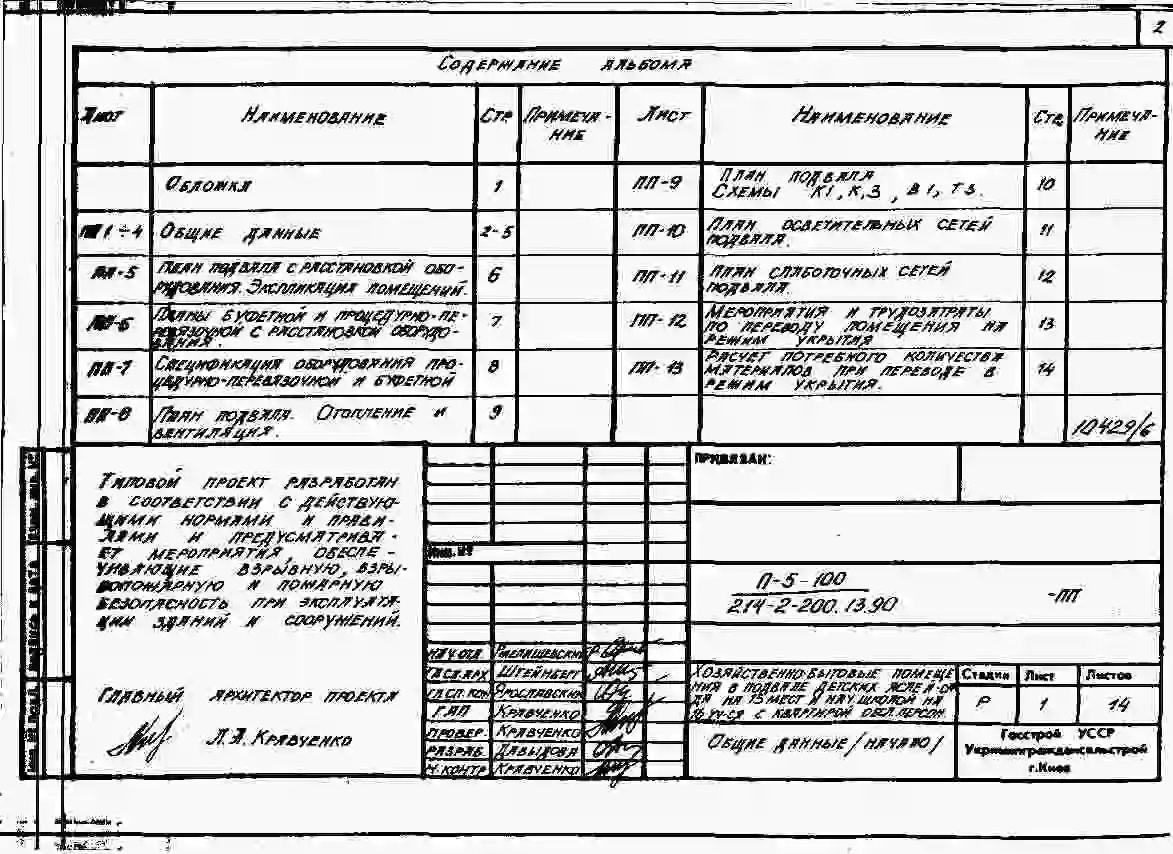

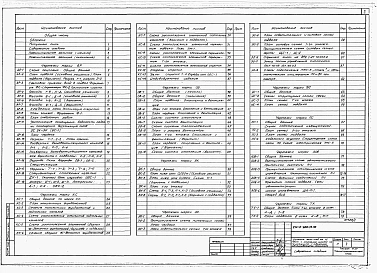

Состав проекта
Номер альбома
Наименование
Состав альбома
Альбом 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ.

План 1-го этажа.

Групповая – 43,08 м².

Спальня – 32,18 м².

Раздевальная – 17,66 м².

Туалетная – 10,50 м².

Буфетная – 3,15 м².

Универсальное помещение для 1-го класса – 24,16 м².

Универсальное помещение для 2-4 классов – 32,61 м².

Учительская – методический кабинет – 11,52 м².

Рекреационное помещение с зоной для приема пищи – 39,73 м².

Вестибюль с гардеробом – 23,65 м².

Медицинская комната – 11,52 м².

Стирально-гладильная – 12,00 м².

Кладовая уборочного инвентаря – 1,27 м².

Санузел детский – 5,44 м².

Тамбура – 17,82 м².

Кухня с мойкой и раздаточной – 18,38 м².

Кладовая для сухих продуктов – 8,80 м².

Кладовая овощей – 8,86 м².

Хозяйственная кладовая – 5,78 м².

Электрощитовая – 3,26 м².

Санузел персонала – 2,40 м².

Терраса – 10,06 м².

Терраса – 7,28 м².

Терраса – 20,58 м².

Коридор – 31,86 м².

Общая комната – 20,50 м².

Спальня – 14,00 м².

Спальня – 13,3 м².

Передняя, коридор – 11,80 м².

Кухня – 9,25 м².

Ванная – 2,57 м².

Туалет – 1,17 м².

Кладовые шкафы – 2,49 м².

Веранда – 14,87 м².

План подвала (вариант).

Топочная – 25,38 м².

Склад топлива – 4,95 м².

Венткамера – 23,44 м².

Тамбур – 3,94 м².

Хозяйственная кладовая – 6,28 м².

Класс ГО – 46,93 м².

Буфетная – 8,49 м².

Санузел – 7,47 м².

Процедурная – 8,39 м².

Склад нар – 43,22 м².

Санузел – 7,55 м².

Кладовая уборочного инвентаря – 1,43 м².

Коридор – 15,98 м².

ЭКСПЛИКАЦИЯ КВАРТИР.

Трехкомнатная 76,08 м², 89,95 м².

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ.

Фундаменты – ленточные, бутобетонные, /бут марки 200, бетон класса В3,5/ (вариант – ленточные из сборных железобетонных плит и бетонных блоков по ГОСТ 13580-85. типоразмеров – 2. ГОСТ 13579-78. Типоразмеров – 10.).

Стены – кирпичные.

Перегородки – кирпичные.

Перемычки, прогоны – сборные железобетонные по сериям 1.038.1-1, вып.1. типоразмеров – 12. 1.225-2, вы.11. Типоразмеров – 1.

Перекрытие – сборные железобетонные панели по сериям 1.141-1, вып.63. Типоразмеров – 5. 1.242.1-3, вып.1, типоразмеров – 1.

Покрытие – скатное чердачное, стропила из пиломатериалов.

Кровля – из волнистых асбестоцементных листов унифицированного профиля по обрешетке из брусков.

Полы – линолеумные, паркетные, бетонные, керамическая плитка по серии 2.244-1, вып.4, 2.144-1/88.

Окна – деревянные по серии 1.136.5-23, вып.1. Типоразмеров – 1. по серии 1.236.5-12, вып.1. Типоразмеров – 2.

Двери внутренние – деревянные по серии 1.136-10. Типоразмеров – 5.

Двери – деревянные наружные по серии 1.136.5-19. Типоразмеров – 2.

Наибольшая масса монтажного элемента /плита перекрытия/ - 2,98т.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.

Водопровод – система хозяйственно-питьевая от внешней сети. Расчетный напор на вводе 10м.в.ст.

Канализация – раздельная: бытовая и производственная во внешнюю сеть.

Отопление – от котлов КЧМ-2УЭ-7 «Каунас», КЧМ-2УЭ-11. параметры теплоносителя Т=95-70°C.

Вентиляция – приточно-вытяжная с механическим побуждением и естественная.

Горячее водоснабжение – от водоподогревателя. Расчетный напор на вводе 10м.в.ст.

Электроснабжение – от внешней сети напряжением 380/220В.

Устройство связи – радиофикация, телефонизация, телевидение, оповещение о пожаре, пожранная сигнализация.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ.

Расчетный показатель – 1 место. Расчетных единиц – 31. сметная документация составлена в нормах и ценах 1984 года. Разработан вариант с подвалом.
