Типовой проект У.214-1-523.92 Детские ясли-сад на 75 мест с бассейном

Общие данные

Номер проекта

У.214-1-523.92

Наименование проекта

Детские ясли-сад на 75 мест с бассейном

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

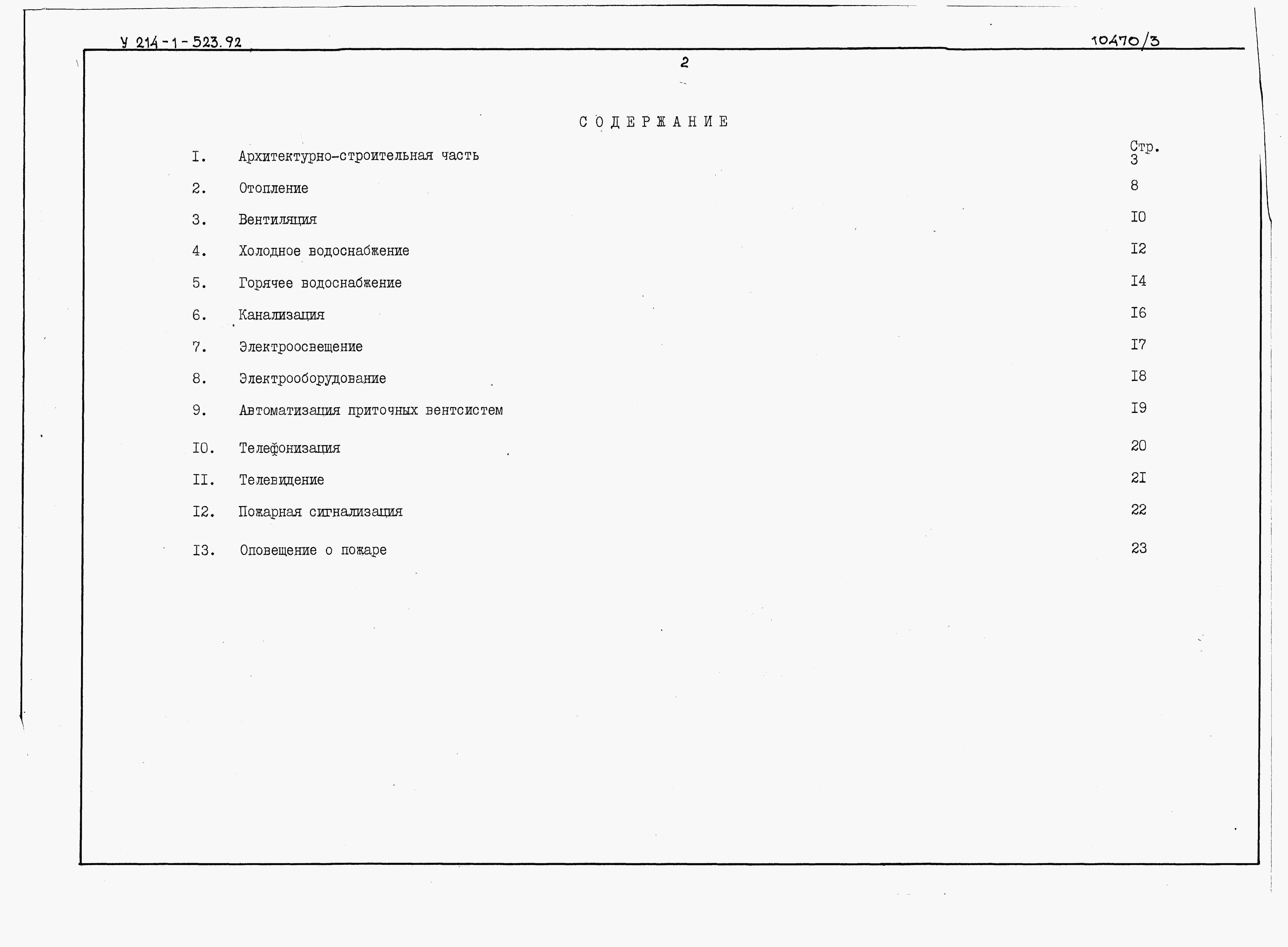

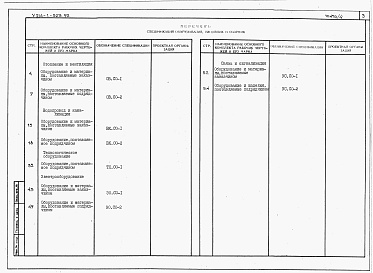

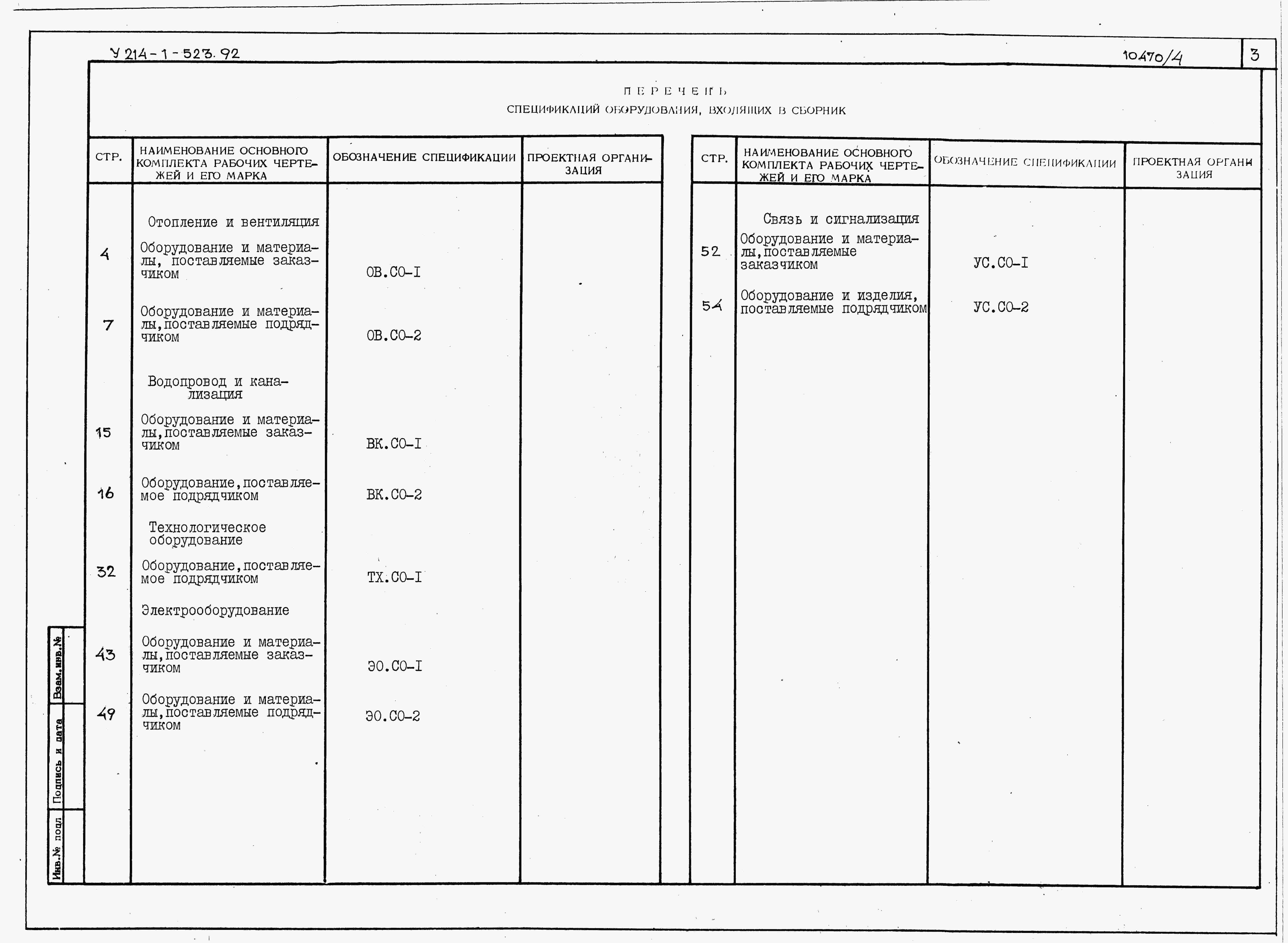

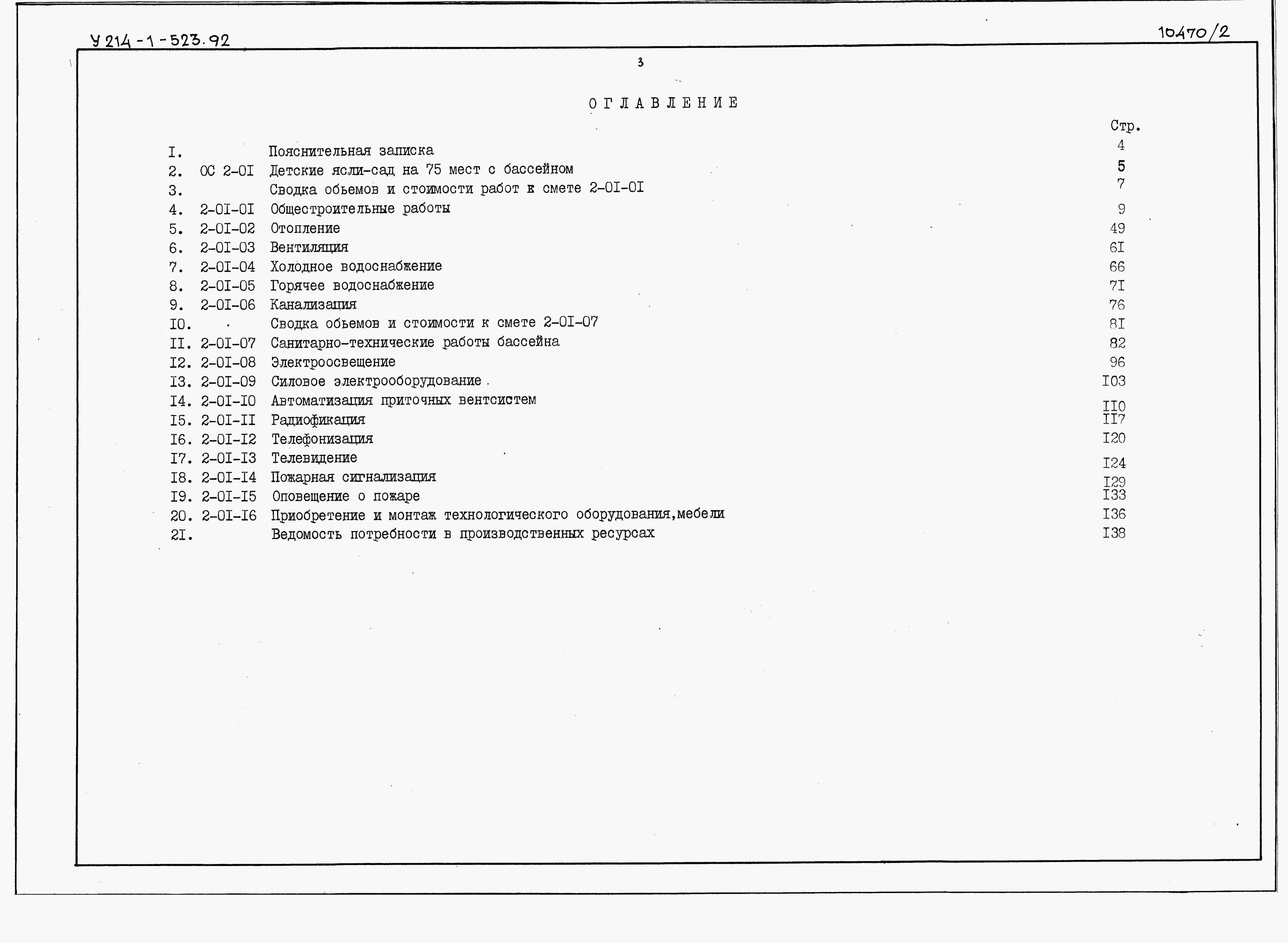

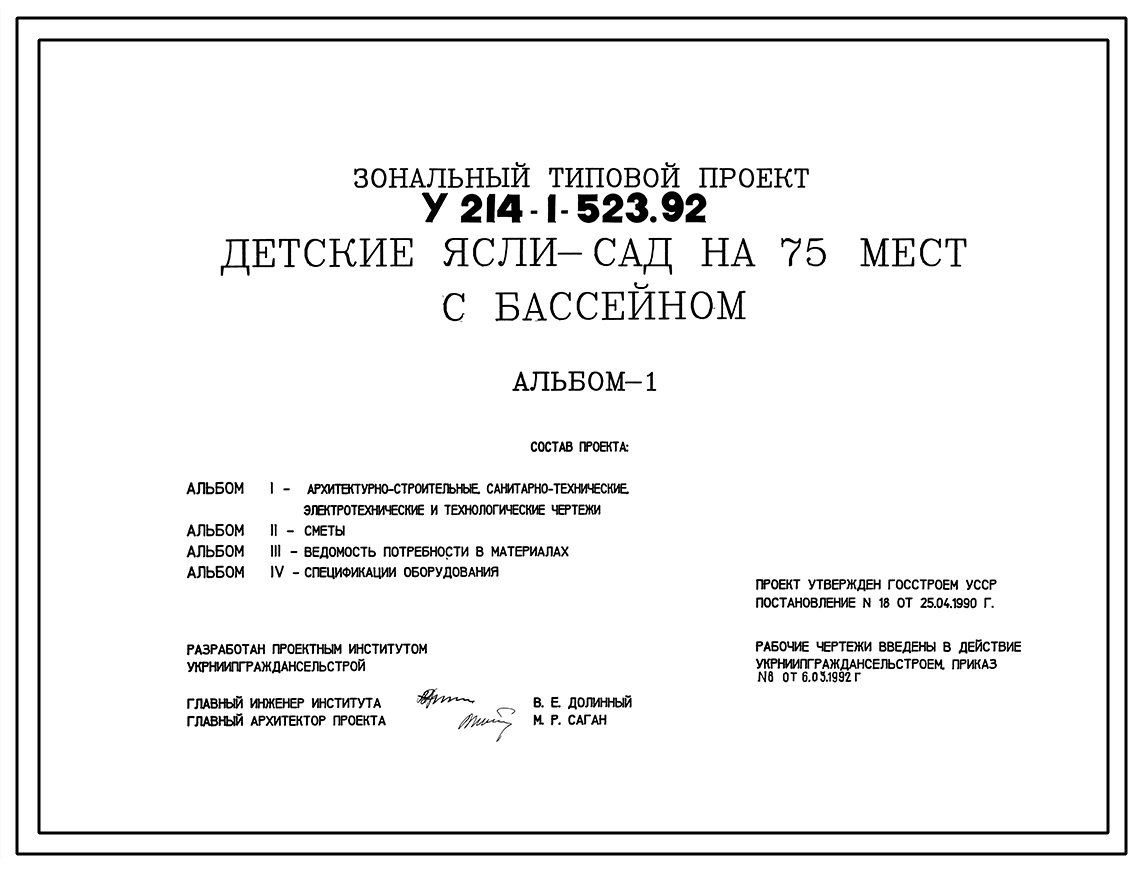

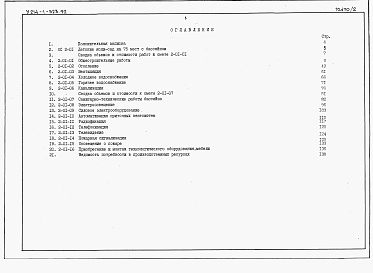

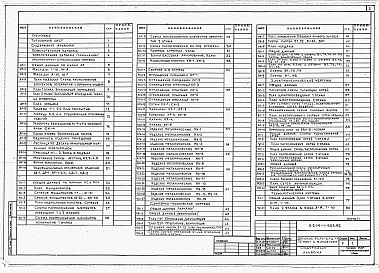

Состав проекта
Номер альбома
Наименование
Состав альбома
Альбом 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

ЭКСПЛИКАЦИЯ ОБОРУДОВАНИЯ.

1 ЭТАЖ.

Раздевальная – 22,24м2.

Групповая – 71,15 м2.

Спальная – 47,59 м2.

Буфетная – 4,62 м2.

Туалетная – 19,50 м2.

Медицинская комната - 8,52 м2.

Приемная – 3,36 м2.

Палата – 5,25 м2.

Туалетная с местом для приготовления дезинфицирующих средств – 5,03 м2.

Методический кабинет, кабинет заведующего – 17,43 м2.

Электрощитовая – 2,90 м2.

Хозяйственная кладовая – 2,82 м2.

Кладовая чистого белья – 3,29 м2.

Кладовая – 1,84 м2.

Кухня – 24,17 м2.

Заготовочный цех – 11,11 м2.

Раздаточная – 2,67 м2.

Кладовая сухих продуктов – 10,18 м2.

Кладовая овощей – 2,78 м2.

Загрузочная – 5,44 м2.

Комната персонала – 8,62 м2.

Душевая – 1,50 м2.

Уборная персонала – 2,80 м2.

Постирочная – 18,59 м2.

Коридор – 52,62 м2.

Тамбур – 7,20 м2.

Зал бассейна с ванной – 32,60 м2.

Коридор с ножной ванной – 2,66 м2.

Кладовая спортинвентаря – 4,10 м2.

Комната медсестры – 4,00 м2.

Лаборатория анализа воды и узел управления – 6,34 м2.

Раздельные с душевыми и туалетом – 26,28 м2.

Комната тренера – 11,23 м2.

ПОДВАЛ.

Венткамера – 43,43 м2.

Теплопункт – 29,27 м2.

2 ЭТАЖ.

Раздевальная – 44,48 м2.

Групповая – 142,30 м2.

Спальная – 95,18 м2.

Буфетная – 9,24 м2.

Туалетная – 39,00 м2.

Зал для музыкальных и гимнастических занятий – 117,52 м2.

Кладовая при зале – 10,42 м2.

Терраса – 43,30 м2.

Холл – 19,34 м2.

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ.

Фундаменты - бутобетонные, /бут марки 200,бетон класса В 3,5/.

Стены - кирпичные.

Перегородки - кирпичные, гипсобетонные.

Перемычки - сборные железобетонные по серии 1.038.1-1,вып.1,2. Типоразмеров -16.

Перекрытие - сборные железобетонные пане­ли по сериям: 1.141-1,вып.60,63, Типоразмеров -10, 1.241-1,вып.25. Типоразмеров -2, 1.242.1-3, вып.1. Типоразмеров -1. 1.243.1-5,вып.1. Типоразмеров -1.

Покрытие - скатное чердачное, стропила из пиломатериалов.

Кровля - из волнистых асбестоцементных листов унифицированного профиля по обре­шетке из брусков.

Полы - линолеумные, паркетные, мозаичные, керамическая плитка по серии 2.244-1, вып.4.

Окна - деревоалюминиевые по серии 1.136.9-22,вып.1. Типоразмеров -6. Индивидуальные. Типоразмеров -1.

Двери внутренние - деревянные по серии 1.136-10. Типоразмеров -8.

Двери наружные - деревянные по серии 1.136.5-19. Типоразмеров -2.

Ванна бассейна - монолитная железобетон­ная.

Наибольшая масса монтажного элемента- 7,47т /плита перекрытия/.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.

Водопровод - система хозяйственно-питьевая от внешней сети. Расчетный напор на вводе 14 м.в.ст.

Канализация - раздельная: оптовая и произ­водственная во внешнюю сеть.

Отопление - от наружных тепловых сетей. Параметры теплоносителя T=95-70°C.

Вентиляция - приточно-вытяжная с механи­ческим побуждением и естественная.

Горячее водоснабжение - централизованное от наружных сетей. Расчетный напор на вводе 14 м.в.ст.

Электроснабжение - от внешней сети напряжением 380/220В.

Устройства связи - радиофикация, телефо­низация, телевидение, оповещение о пожаре, пожарная сигнализация.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ.

Расчетный показатель – 1 место. Расчетных единиц – 75. Сметная документация составлена в нормах и ценах 1984года.

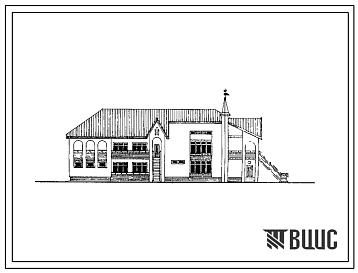

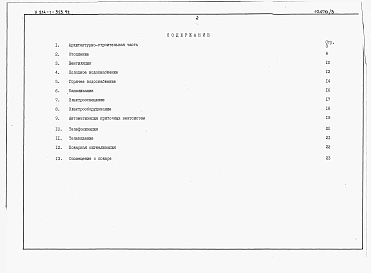

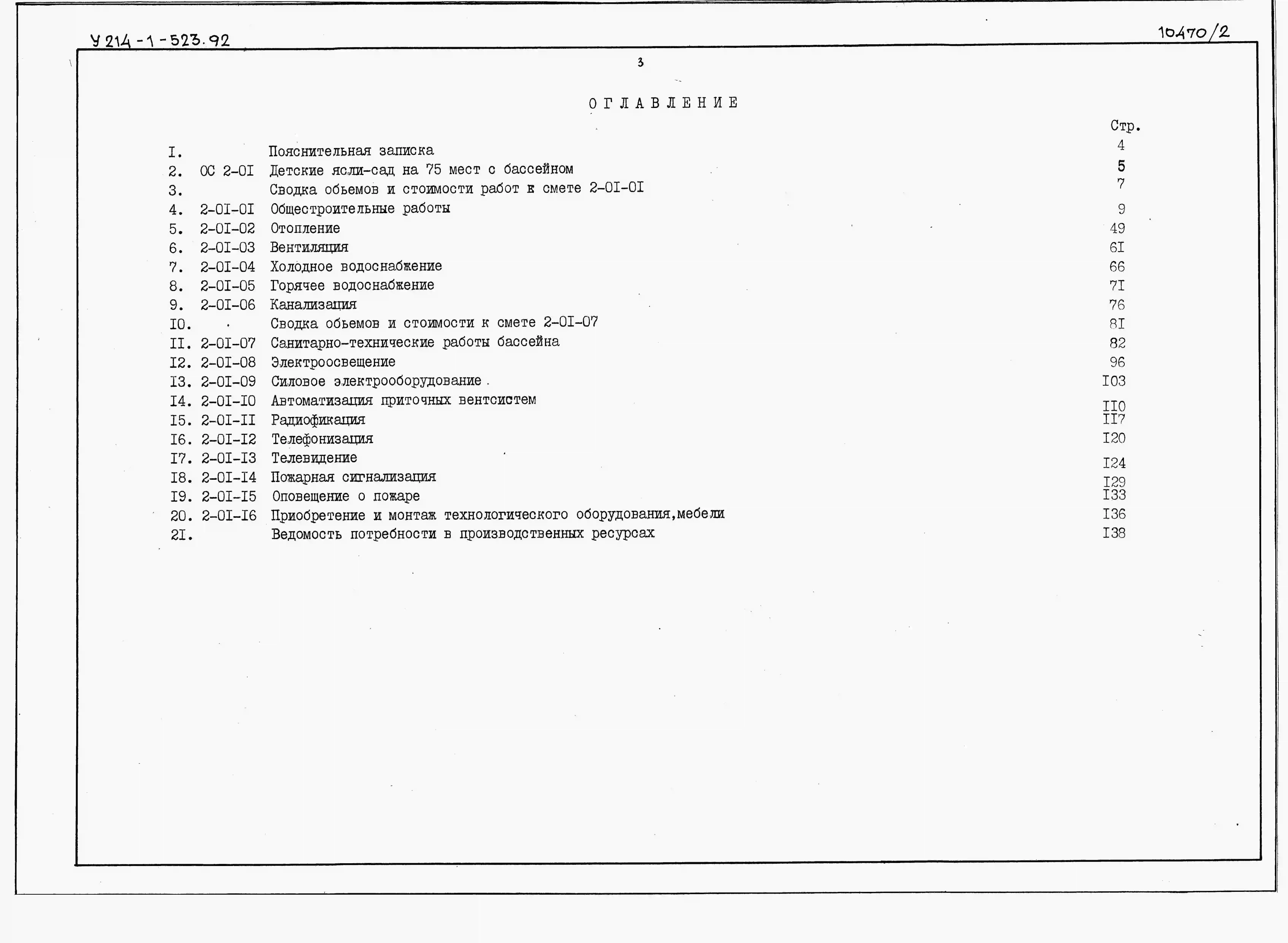

Изображения
