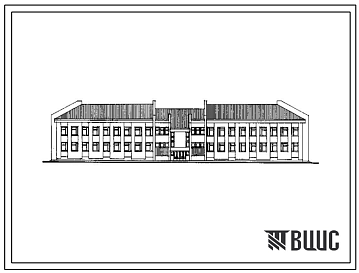

Типовой проект 214-2-190.13.88 Детские ясли-сад на 45 мест с неполной средней школой на 138 учащихся (для Украинской ССР)

Общие данные

Номер проекта

214-2-190.13.88

Наименование проекта

Детские ясли-сад на 45 мест с неполной средней школой на 138 учащихся (для Украинской ССР)

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

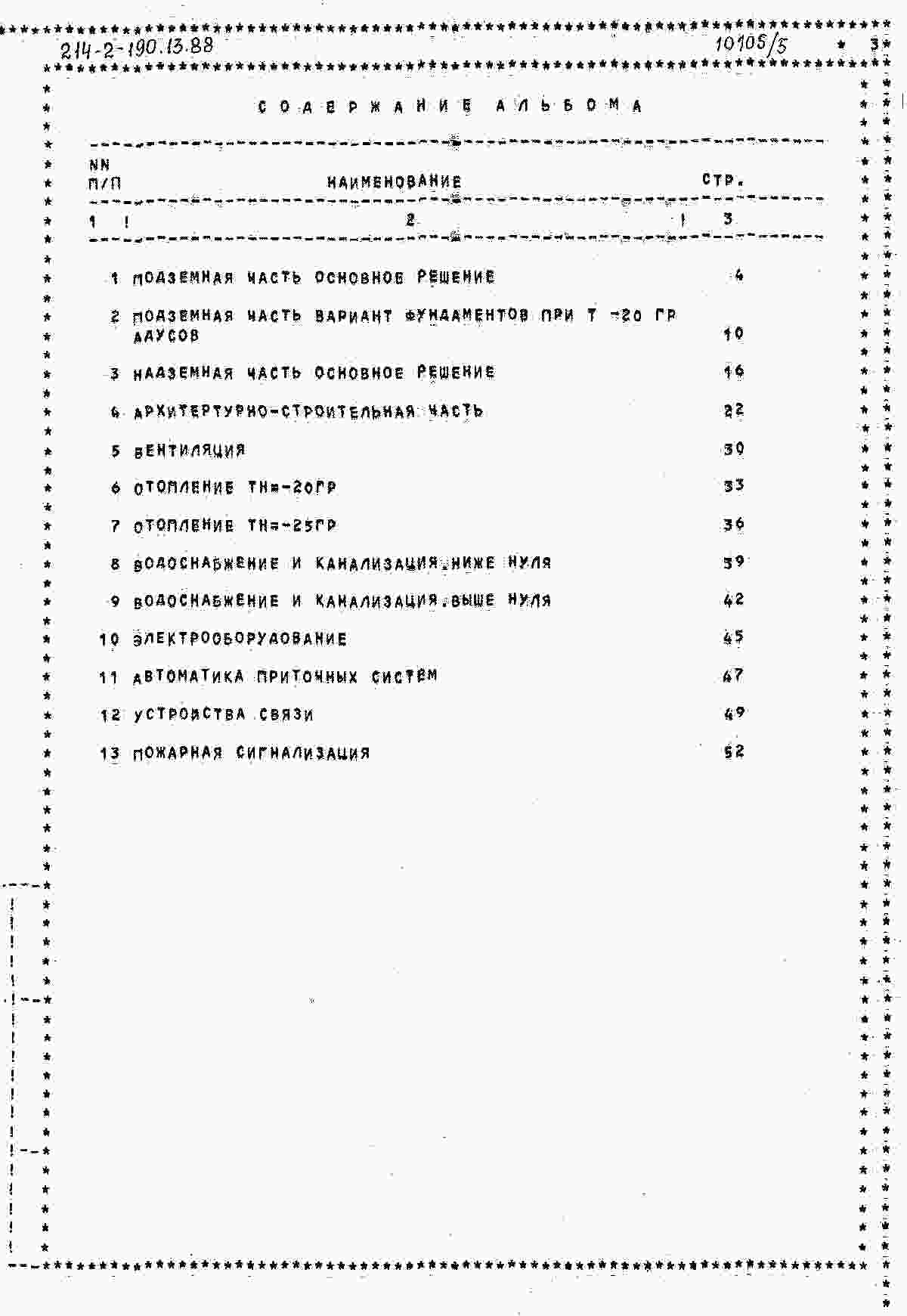

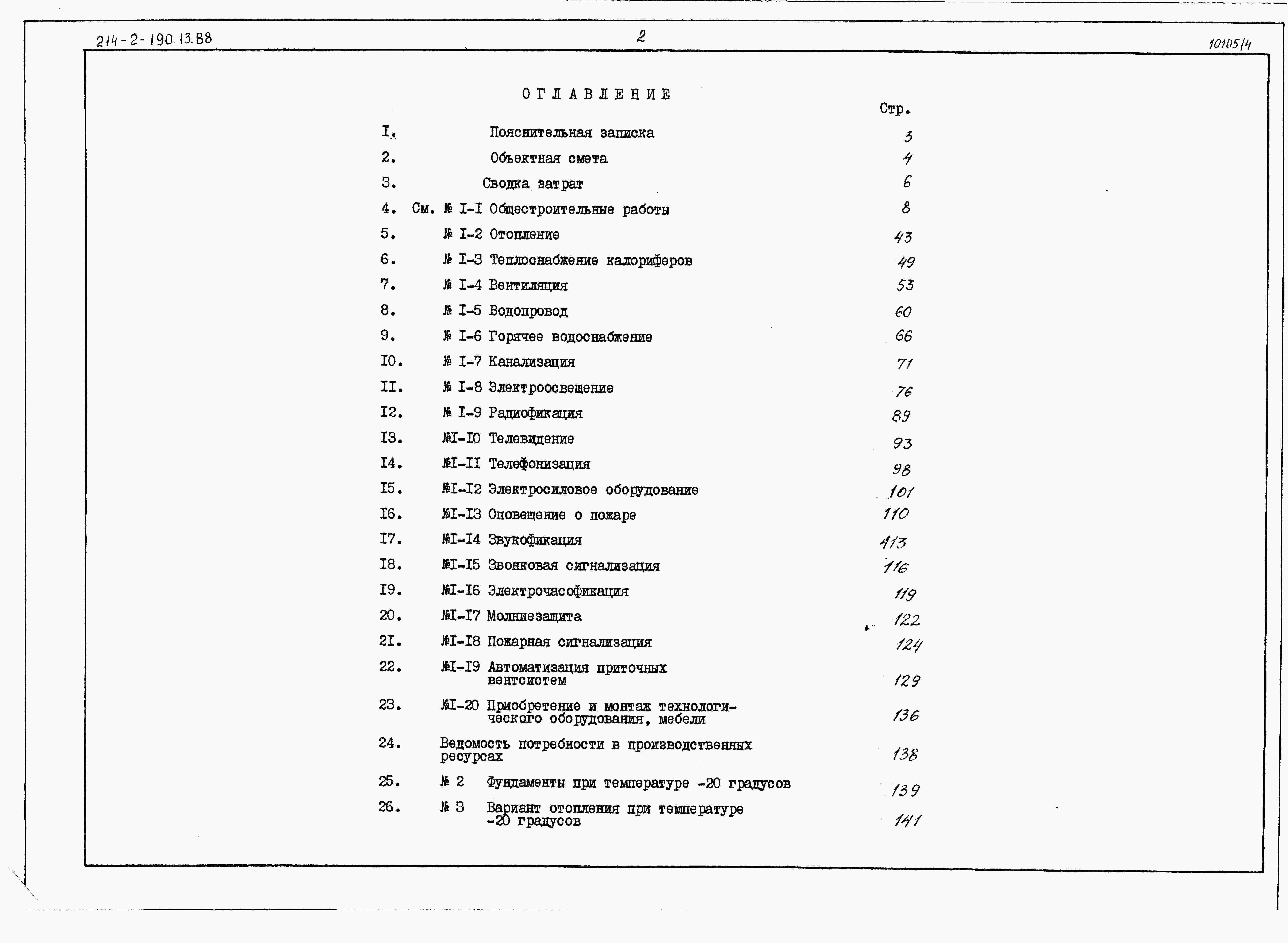

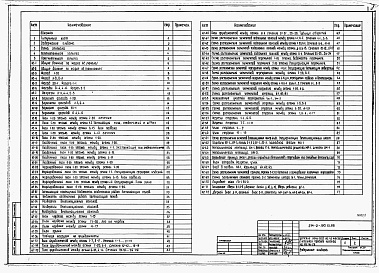

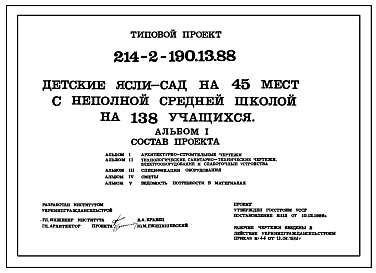

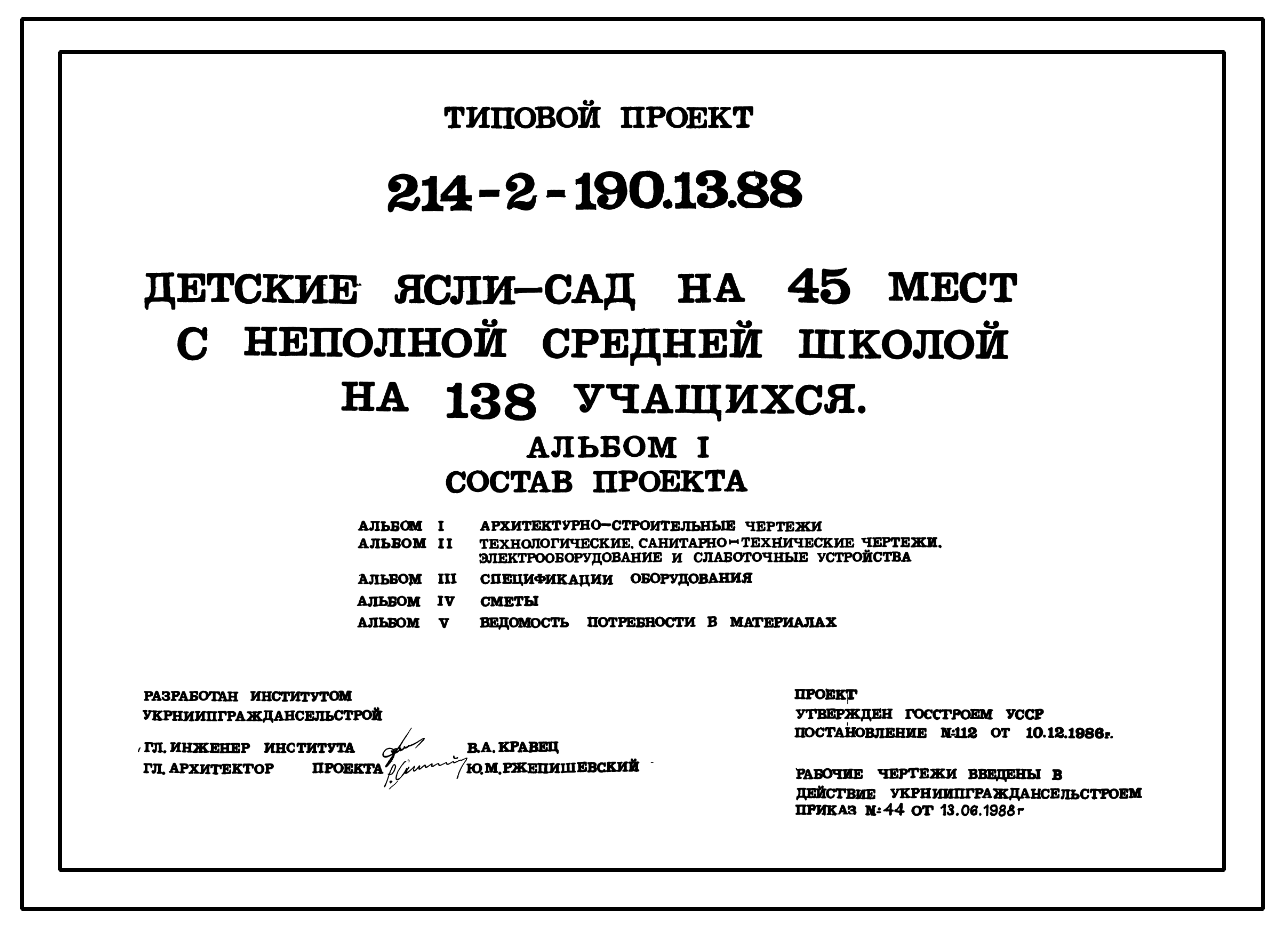

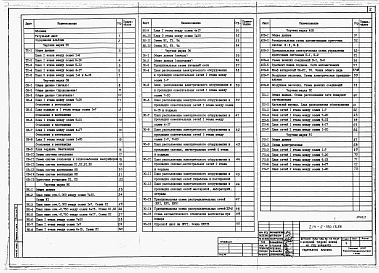

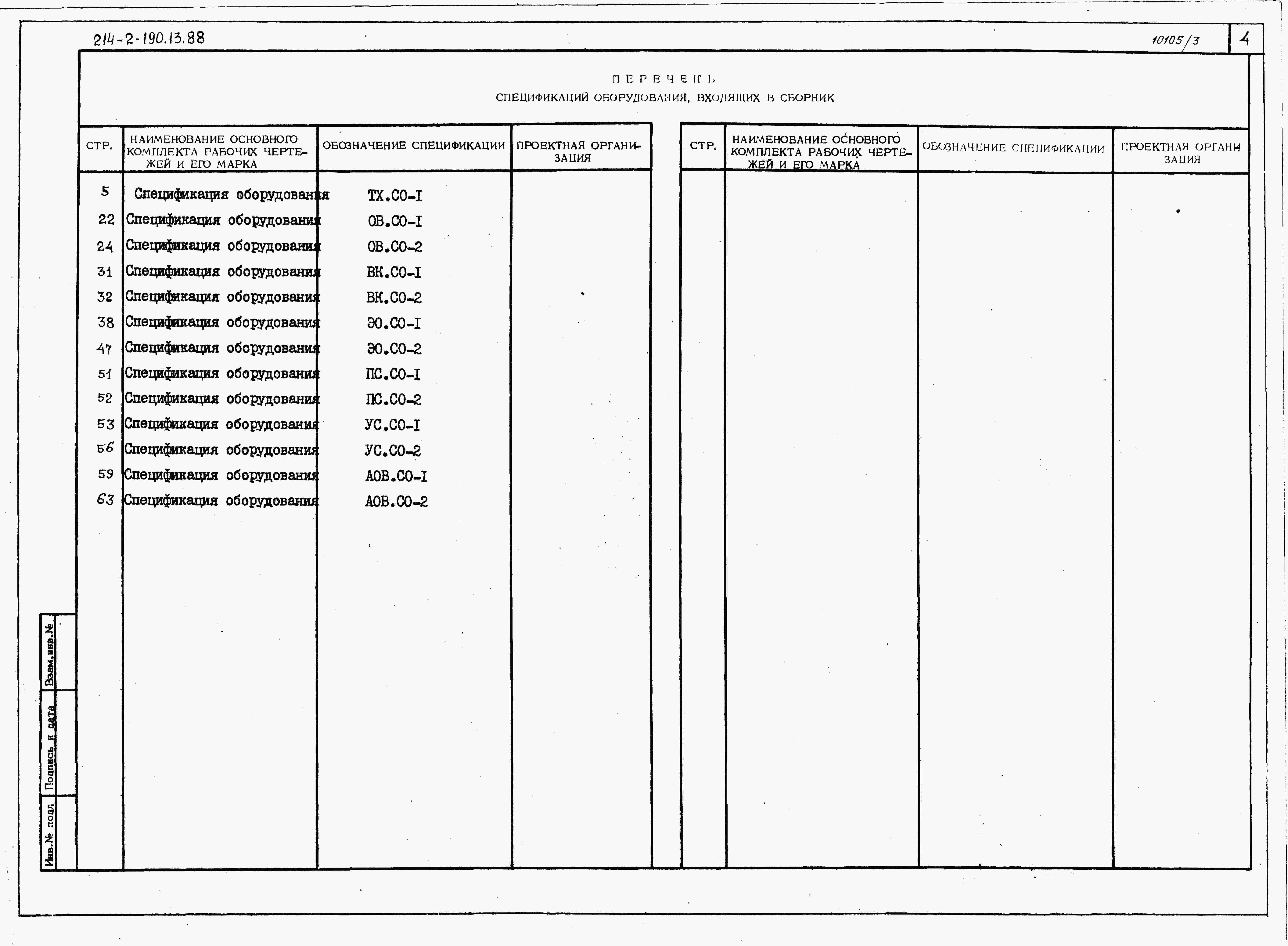

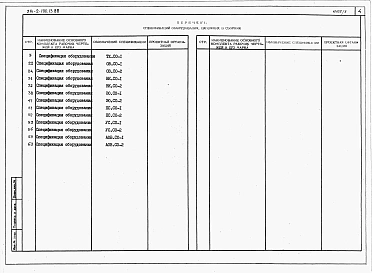

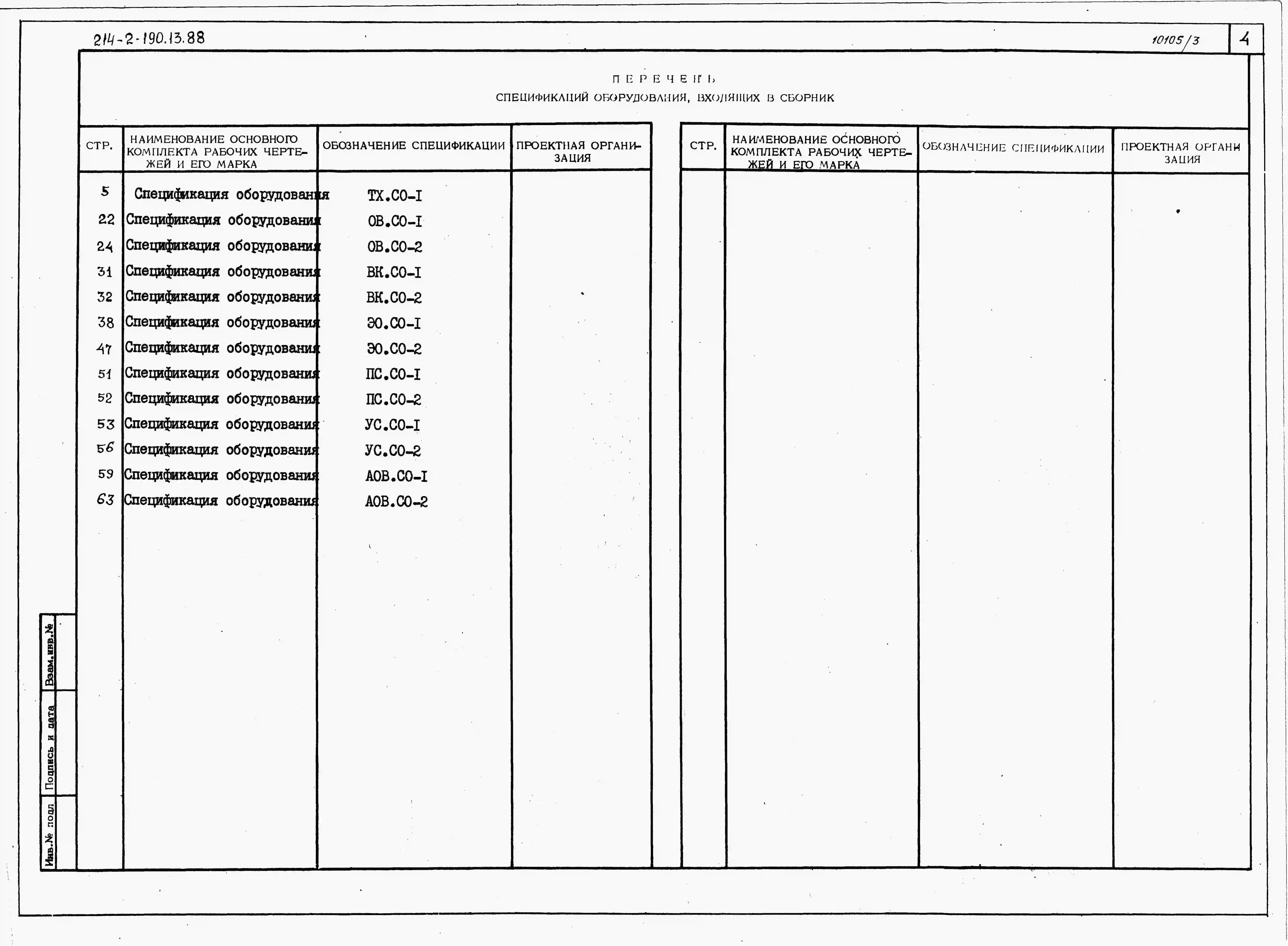

Состав проекта
Номер альбома
Наименование
Состав альбома
Альбом 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЕ.

1 этаж.

Вестибюль с гардеробом – 106,00м².

Канцелярия – 10,82 м².

Кабинет директора школы – 12,78 м².

Универсальное помещение для 1 класса – 35,84 м².

Классные помещения – 75,33 м².

Универсальное помещение для трудового обучения – 55,86 м².

Помещения для дневного сна детей 2-4 классов – 24,02 м².

Рекреационное помещение – 46,76 м².

Штаб октябрятских звездочек – 11,98 м².

Учительская – 17,87 м².

Кабинет организатора внеклассной и внешкольной работы – 8,58 м².

Лаборатория химии, биологии и природоведения – 39,81 м².

Лаборатория физики и астрономии – 39,81 м².

Лаборантские – 45,81 м².

Комбинированная мастерская по обработке металла и древесины – 54,76 м².

Инструментальная комната мастера – 16,26 м².

Кладовая для хранения сырья и готовой продукции – 11,34 м².

Кабинет для обслуживающих видов труда – 32,92 м².

Раздевальные, душевые и уборные – 23,10 м².

Радиоузел, дикторская – 7,80 м².

Комната тренера и хранения мелкого спортивного инвентаря – 8,13 м².

Медицинская комната – 12,46 м².

Изолятор /палата/ - 4,67 м².

Приемная изолятора – 4,04 м².

Туалетная – 42,39 м².

Постирочная – 13,91 м².

Кладовая чистого белья – 9,28 м².

Электрощитовая – 8,08 м².

Учебно-спортивный зал. Актовый зал – 162,69 м².

Инвентарная – 10,53 м².

Снарядная – 14,03 м².

Киноаппаратная – 5,16 м².

Эстрада – 20,47 м².

Комната техперсонала – 5,11 м².

Обеденный зал – 58,74 м².

Моечная кухонной и столовой посуды – 9,21 м².

Кухня – 24,91 м².

Заготовочный цех – 10,14 м².

Кладовая сухих продуктов – 7,76 м².

Кладовая овощей – 6,64 м².

Место установки охлаждаемой камеры – 6,97 м².

Санузлы – 25,67 м².

Коридор – 168,99 м².

Тамбур – 44,26 м².

Загрузочная – 7,67 м².

Приемная, раздевальная – 39,72 м².

Игральная, групповая – 104,30 м².

Спальная – 106,54 м².

Буфетная – 7,38 м².

Кабинет заведующего – 11,28 м².

2 этаж.

Фотолаборатория – 14,52 м².

Библиотека – 40,98 м².

Переплетный кружок – 15,29 м².

Кабинет родного языка и литературы – 37,46 м².

Кабинет русского языка и литературы – 37,60 м².

Кабинет истории, основ государства и права, географии – 41,16 м².

Кабинет иностранного языка – 33,57 м².

Универсальное помещение – 42,77 м².

Кладовая – 4,93 м².

Комната общественных организаций – 9,76 м².

Коридор – 101,2 м².

Рекреационное помещение – 77,54 м².

Лаборантские – 45,97 м².

Подвал.

Венткамера – 19,30 м².

Камера шумоглушения – 13,23 м².

Теплопункт – 14,77 м².

Тамбур – 4,5 м².

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ.

Фундаменты – монолитные бутобетонные, бут марки 200, бетон класса В7,5.

Стены – из пустотелого глиняного кирпича.

Перегородки – кирпичные и из гипсокартонных листов по серии 1.231.9-10, вып.2.

Перемычки, прогоны – сборные железобетонные по сериям 1.038.1-1, вып.1,2. типоразмеров – 9. 1.225-2, вып.9, типоразмеров – 1.

Перекрытия – сборные железобетонные панели по серии 1.141-1, вып.60,63. Типоразмеров – 5.

Лестницы – сборные железобетонные марши по серии 1.251.1-4, вып.1. Типоразмеров – 1. и площадки по серии 1.252.1-4. Типоразмеров – 2.

Крыша – скатная, чердачная, стропила из пиломатериалов.

Кровля – из волнистых асбестоцементных листов унифицированного профиля по обрешетке из брусков.

Полы – линолеум, мозаичные, керамическая плитка по серии 2.244-1, вып.4.

Окна – деревянные по серии 1.236-6 вып.1. Типоразмеров – 5.

Двери внутренние – деревянные по серии 1.136-10. Типоразмеров – 4. Индивидуальные. Типоразмеров – 2.

Двери – деревянные наружные по серии 1.136.5-19. типоразмеров – 4. индивидуальные. Типоразмеров – 2.

Двери – деревянные противопожарные по серии 1.236-5, вып.1. Типоразмеров – 2.

Наибольшая масса монтажного элемента /плита перекрытия/ - 2,95т.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.

Водопровод – система хозяйственно-питьевая от внешней сети, расчетный напор на вводе 14м.в.ст. расчетный расход воды 1,45л/с.

Канализация – раздельная: бытовая и производственная во внешнюю сеть.

Отопление – центральное, водяное от внешней сети. Параметры теплоносителя Т=95-70 °C.

Вентиляция – приточно-вытяжная с механическим и естественным побуждением.

Горячее водоснабжение – централизованное от внешней сети. Расчетный напор на вводе 14м.в.ст. Расчетный расход воды 1,51л/с.

Электроснабжение – от внешней сети напряжением 380/220В.

Устройства связи – радиофикация, телефонизация, телевидение, звонковая и пожарная сигнализация, электрочасофикация, система оповещения о пожаре.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ.

Расчетный показатель – 1 место. Расчетных единиц – 183. сметная документация составлена в нормах и ценах 1984г. Показатели приведены для условий строительства при расчетной температуре -25°C.
