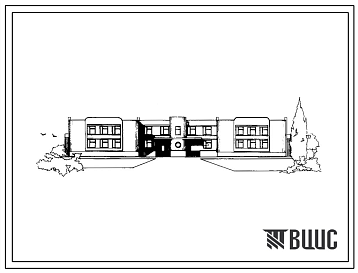

Типовой проект 214-1-405пв.87 ДЕТСКИЕ ЯСЛИ-САД НА 190 МЕСТ СО СТЕНАМИ ИЗ КИРПИЧА.

Общие данные

Номер проекта

214-1-405пв.87

Наименование проекта

ДЕТСКИЕ ЯСЛИ-САД НА 190 МЕСТ СО СТЕНАМИ ИЗ КИРПИЧА.

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

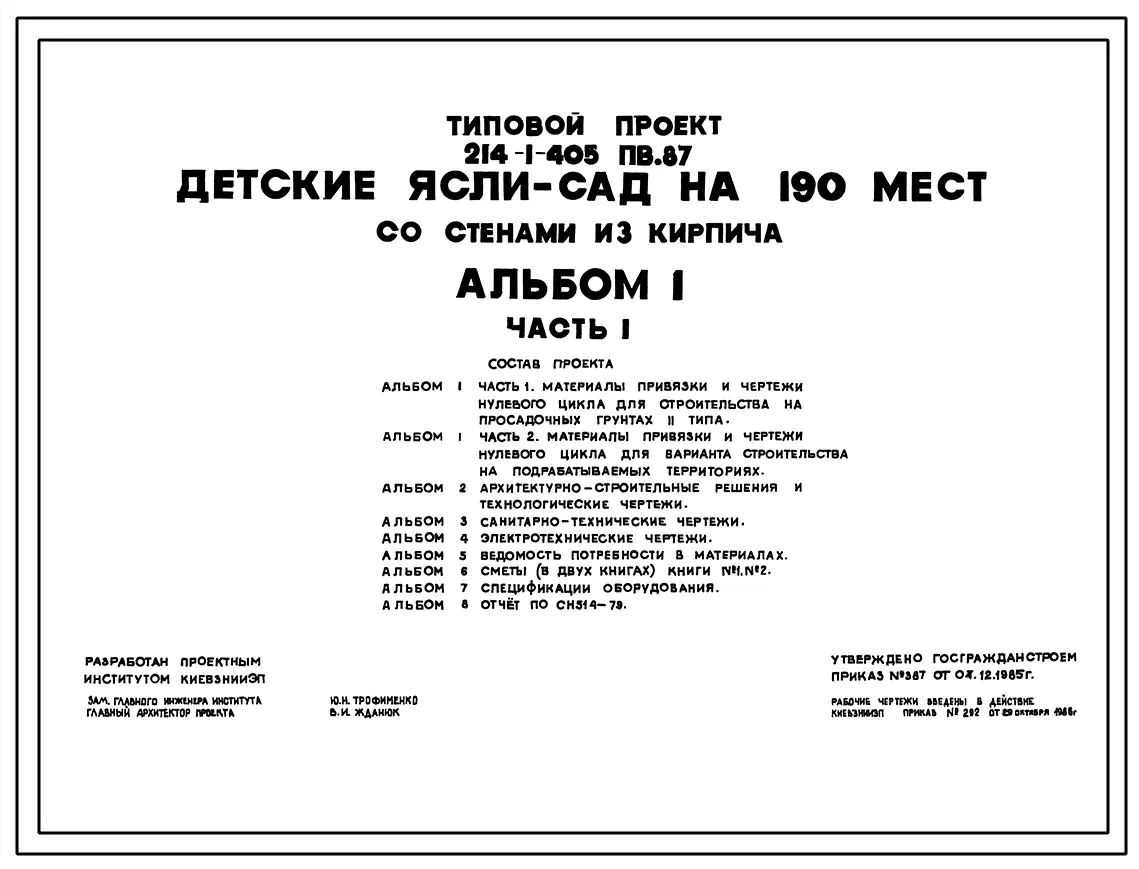

Состав проекта
Номер альбома
Наименование
Состав альбома

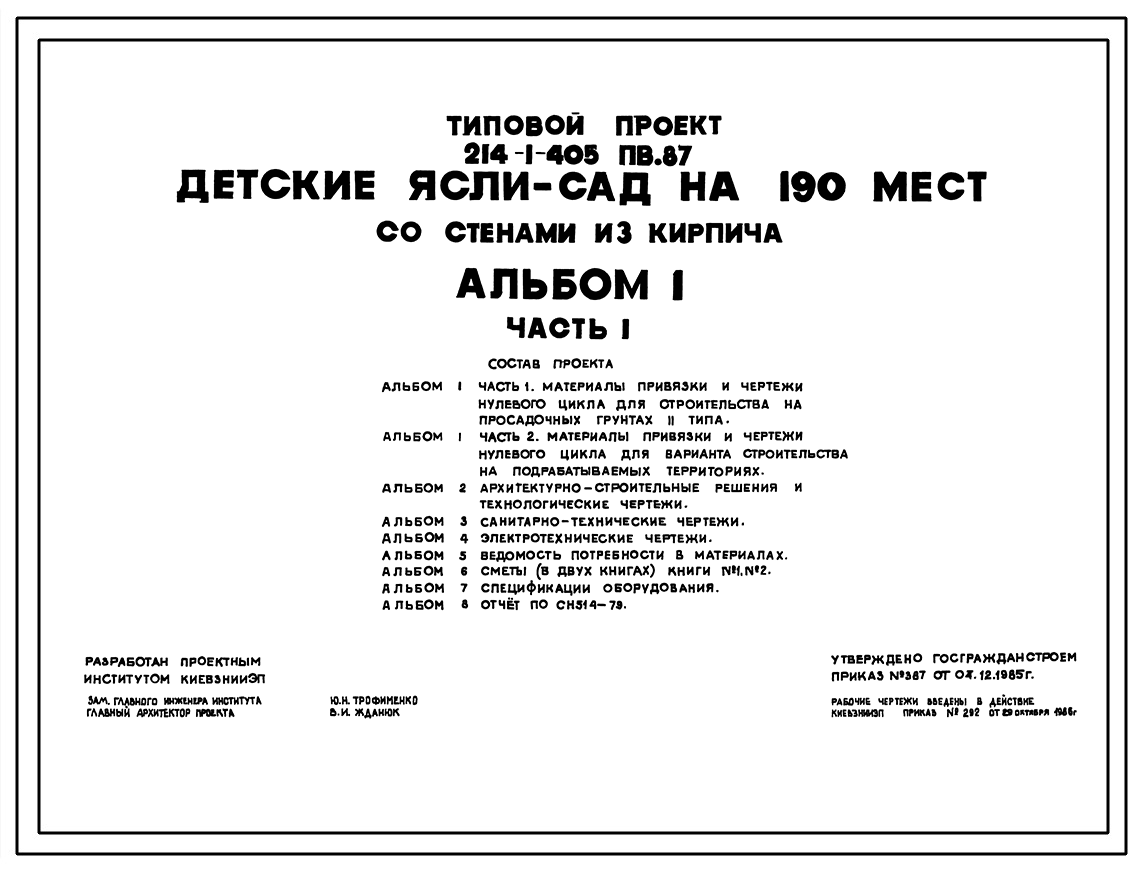

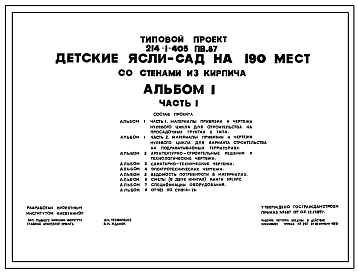

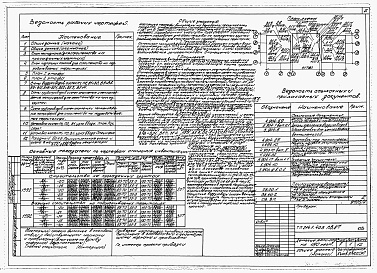

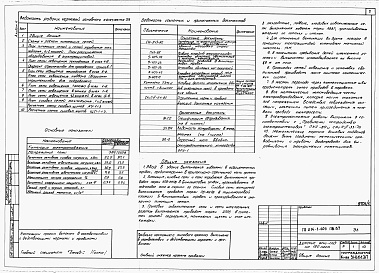

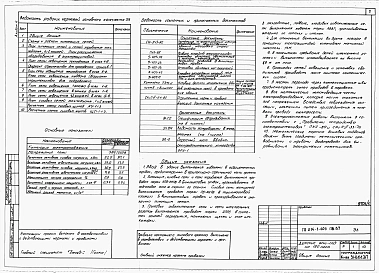

Альбом 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 5
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 6
Сметы. Книга 2
Новое название альбома:

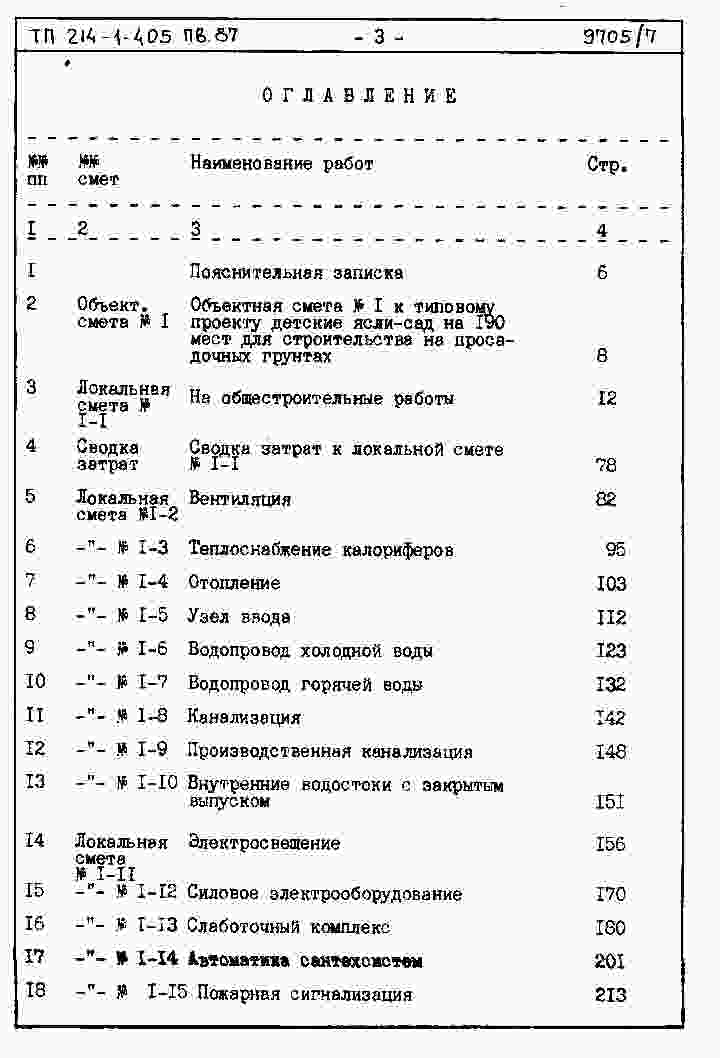

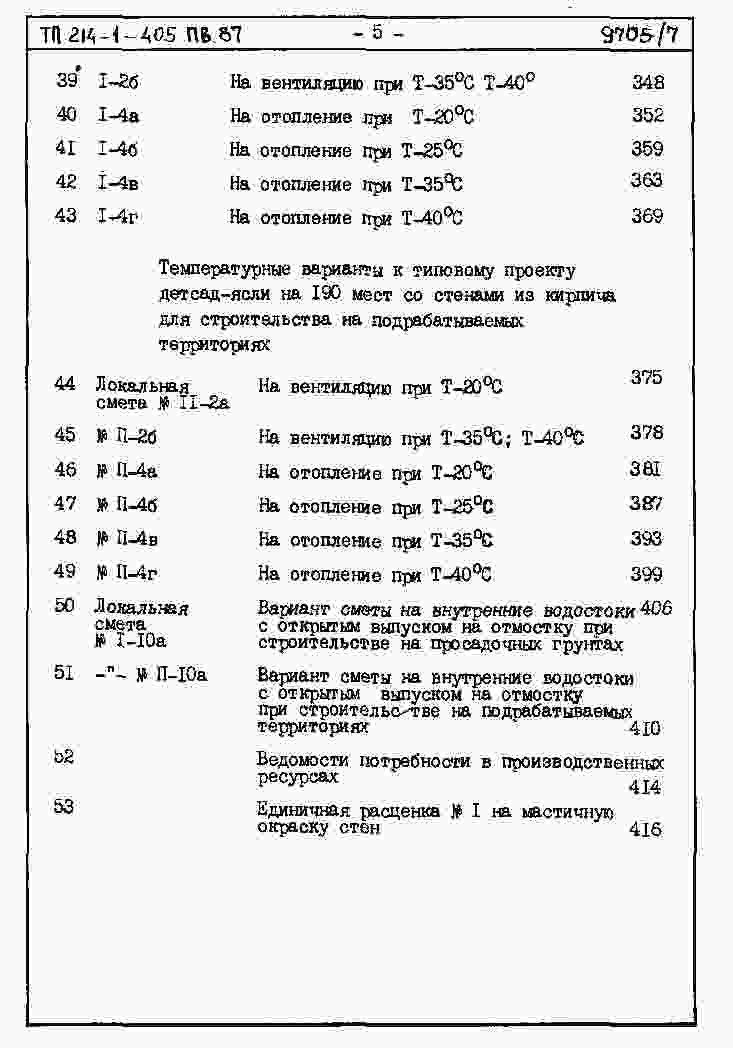

Альбом 6

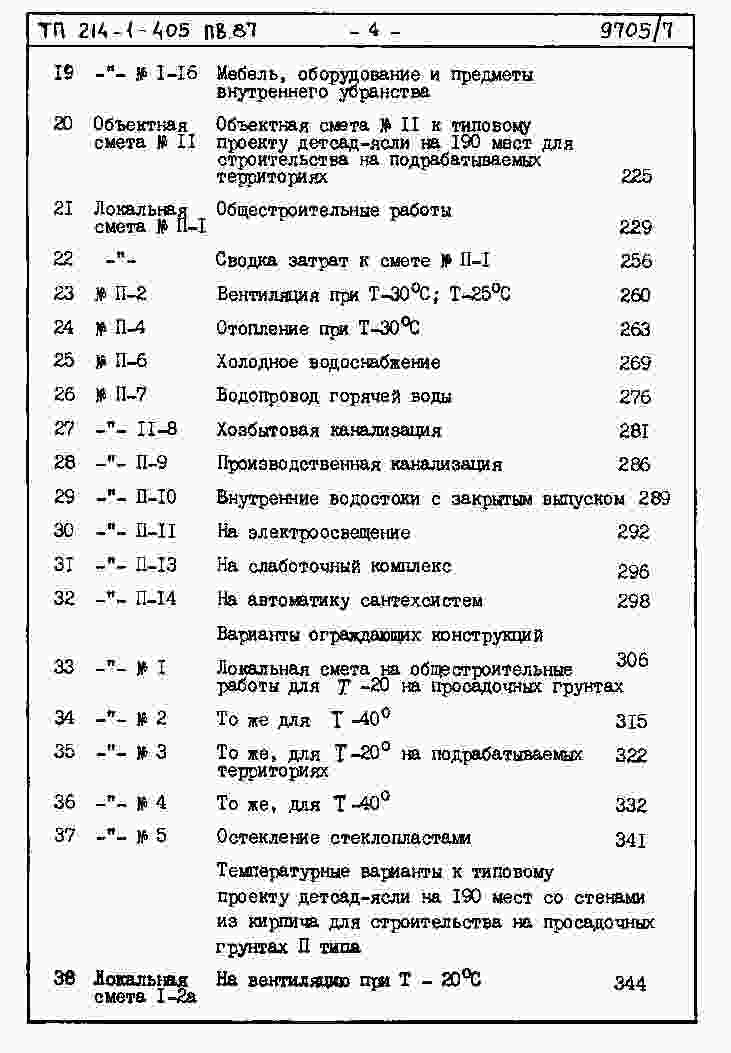

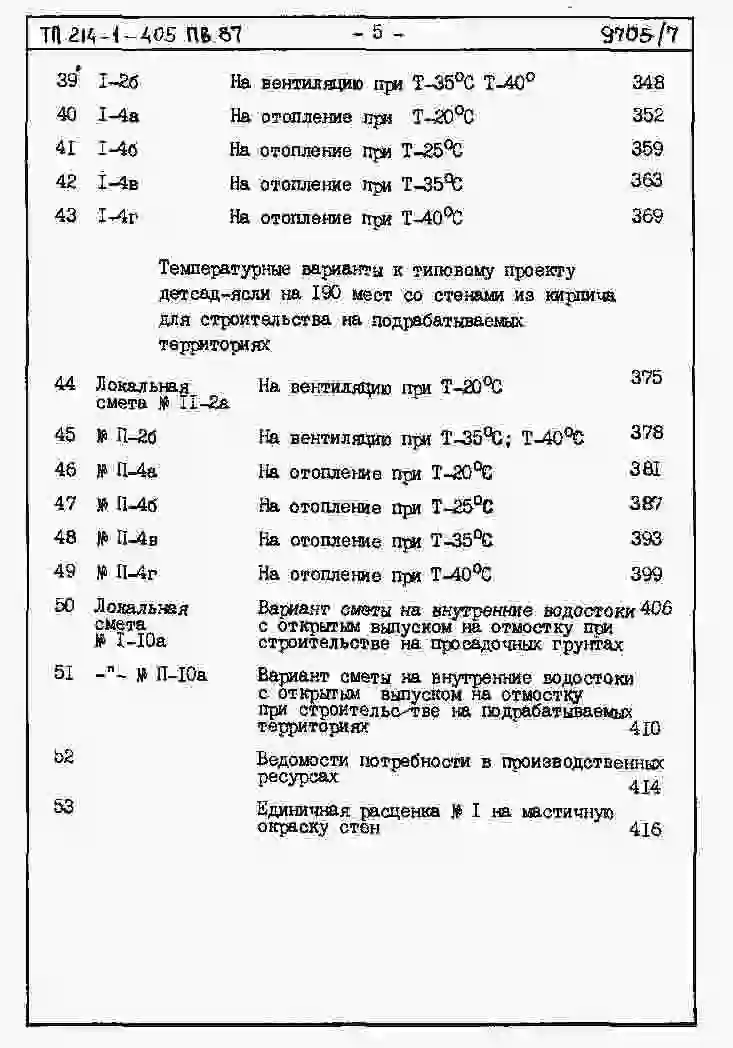

Сметы. Книга 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:

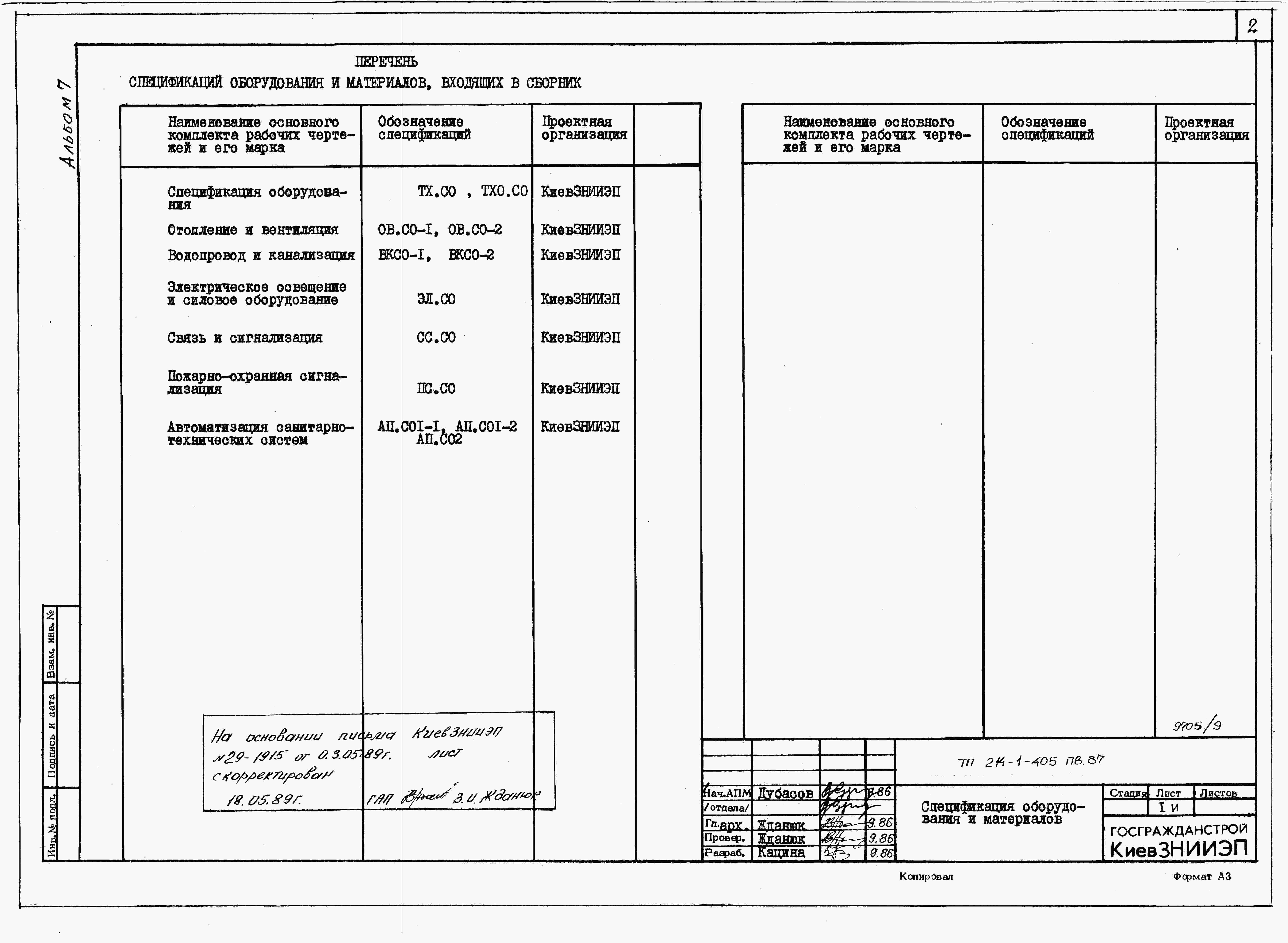

Альбом 7
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 8
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

ДЕТСКИЕ ЯСЛИ-САД НА 190 МЕСТ СО СТЕНАМИ ИЗ КИРПИЧА.

ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ.

Теплопункт – 29,10м2.

Венткамера – 36,80 м2.

Холл – 26,50 м2.

Приемные – 40,40 м2.

Игральная, групповая – 404,20 м2.

Спальни – 379,00 м2.

Буфетные – 24,00 м2.

Туалетные – 117,20 м2.

Раздевальные – 110,40 м2.

Электрощитовая – 9,50 м2.

Туалетная персонала – 2,60 м2.

Процедурный кабинет – 8,90 м2.

Медицинская комната – 7,60 м2.

Палата – 7,40 м2.

Приготовл. дезинф. средств – 1,90 м2.

Приемная изолятора – 8,00 м2.

Кладовая чистого белья – 10,20 м2.

Комната персонала – 13,20 м2.

Стиральная – 15,40 м2.

Гладильная – 11,90 м2.

Кухня с раздаточной – 27,50 м2.

Заготовочный цех – 12,00 м2.

Моечная кухонной посуды – 4,90 м2.

Кладовая сухих продуктов – 11,10 м2.

Кладовая овощей – 4,80 м2.

Загрузочная – 5,00 м2.

Туалетная изолятора – 4,30 м2.

Зал для гимнастических и музыкальных занятий – 99,80 м2.

Кабинет заведующего – 9,00 м2.

Методический кабинет – 11,80 м2.

Хозяйственная кладовая – 5,60 м2.

Кладовая для хранения физкульт. инвентаря – 5,60 м2.

Комната завхоза – 8,50 м2.

Тамбуры – 25,80 м2.

Коридоры – 61,30 м2.

Навес для санок и колясок – 15,40 м2.

Вестибюль – 11,80 м2.

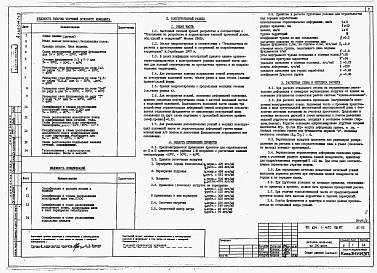

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЙ.

Фундаменты – монолитные железобетонные, бетон класса В25.

Стены техподполья – сборные бетонные блоки по ГОСТ13579-78. Типоразмеров – 5.

Плиты покрытий и перекрытий – сборные железобетонные по серии 1.141-1, вып.60,63, 1.241-1, вып.21,23, 1.242.1-3, вып.1. типоразмеров – 5.

Стены наружные – из глиняного пустотелого кирпича ∂=1450кгс/м3.

Стены внутренние – из силикатного полнотелого кирпича ∂=1800кгс/м3.

Лестница – сборная железобетонная по серии 1.251.1-4, вып.1, 1.252.1-4, вып.1. типоразмеров – 3.

Перегородки – гипсоблочные, кирпичные.

Кровля – рулонная из 4-х слоев рубероида на битумной мастике, ГОСТ 2889-80.

Полы – линолеум, паркет, керамическая плитка, бетонные.

Окна и балконные двери – деревянные с тройным остеклением по ГОСТ16289-80. Типоразмеров – 4.

Вариант – спаренные двойным остеклением по ГОСТ 11214-78.

Двери внутренние – деревянные по ГОСТ 6629-74*. Типоразмеров – 5.

Двери наружные – деревянные по ГОСТ 24698-81. Типоразмеров – 2.

Наибольшая масса монтажного элемента /плита перекрытия/ - 4,19т.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.

Водопровод – хозяйственно-питьевой от наружной сети. Напор на вводе Н=20,0м.

Канализация – производственно-бытовая в наружную сеть.

Ливнестоки – внутренние в наружную ливневую сеть /вариант – выпуск на отмостку/.

Отопление – центральное водяное от наружных сетей. Параметры теплоносителя 150-700С. Нагревательные приборы – конвекторы «Комфорт – 20», радиаторы М-140-АО.

Вентиляция – приточно-вытяжная с механическим побуждением и естественно-вытяжная.

Горячее водоснабжение – от наружной сети. Напор на вводе – 17,0м.

Электроснабжение – от наружных сетей напряжением 380/220В.

Устройства связи – радиофикация, телефонизация, электрочасофикация, звонковая сигнализация, пожарная сигнализация.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ.

Сметная документация составлена в нормах и ценах 1984г. За расчетную единицу принято 1 место. Расчетных единиц – 190.
