Типовой проект 214-1-308пв.85 ДЕТСКИЕ САД-ЯСЛИ НА 95 МЕСТ (СО СТЕНАМИ ИЗ КИРПИЧА)

Общие данные

Номер проекта

214-1-308пв.85

Наименование проекта

ДЕТСКИЕ САД-ЯСЛИ НА 95 МЕСТ (СО СТЕНАМИ ИЗ КИРПИЧА)

На данный проект имеется

Документация в электронном виде


формат PDF

формат TIF

формат DWG

Состав проекта
Номер альбома
Наименование
Состав альбома

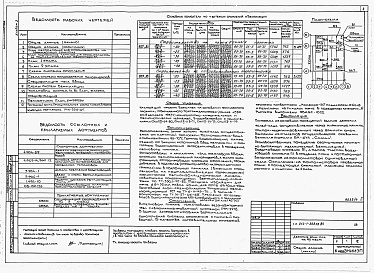

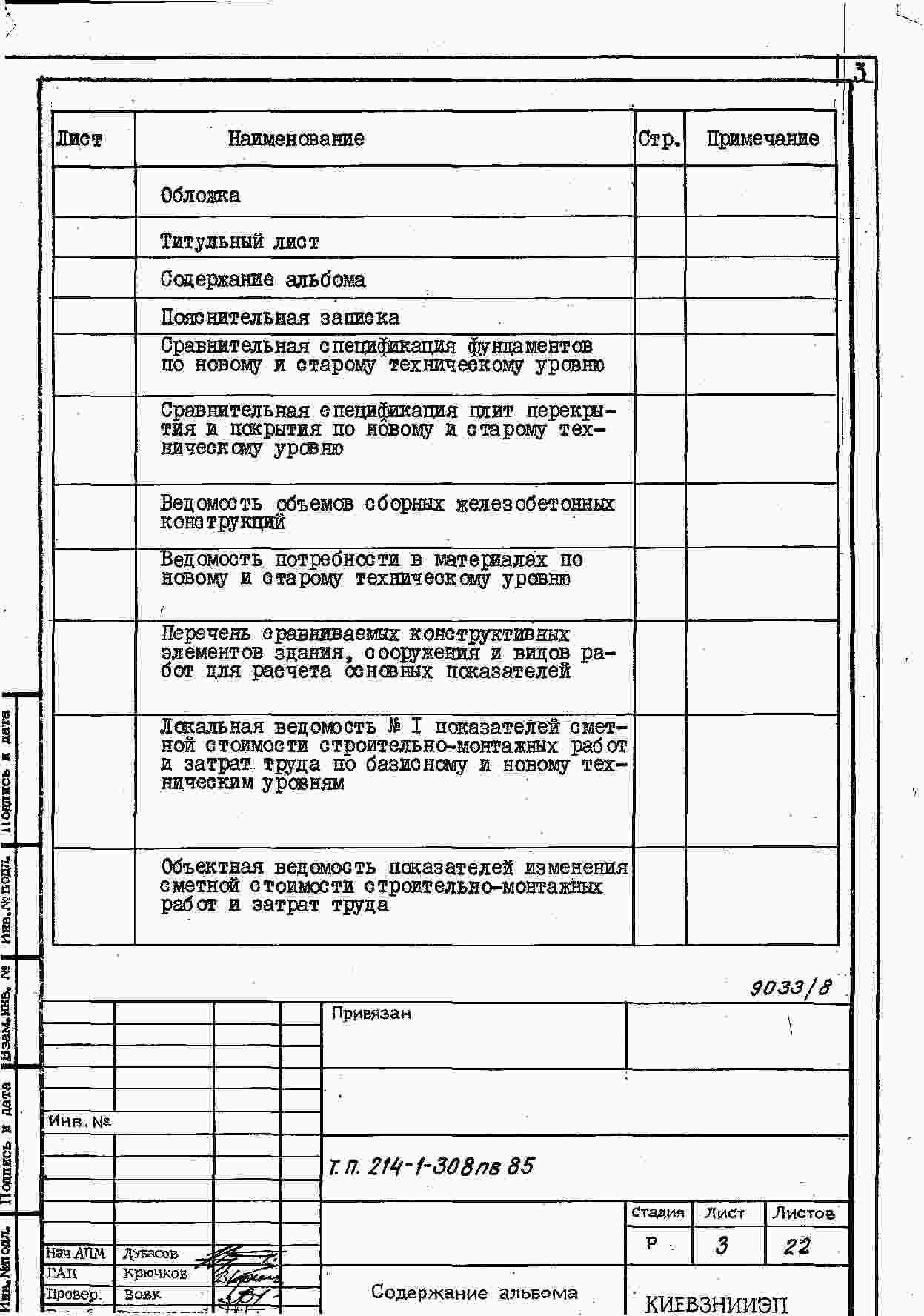

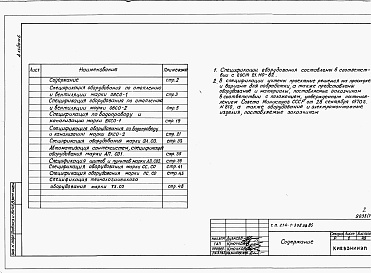

Альбом 1
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 2
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 3
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Альбом 4
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

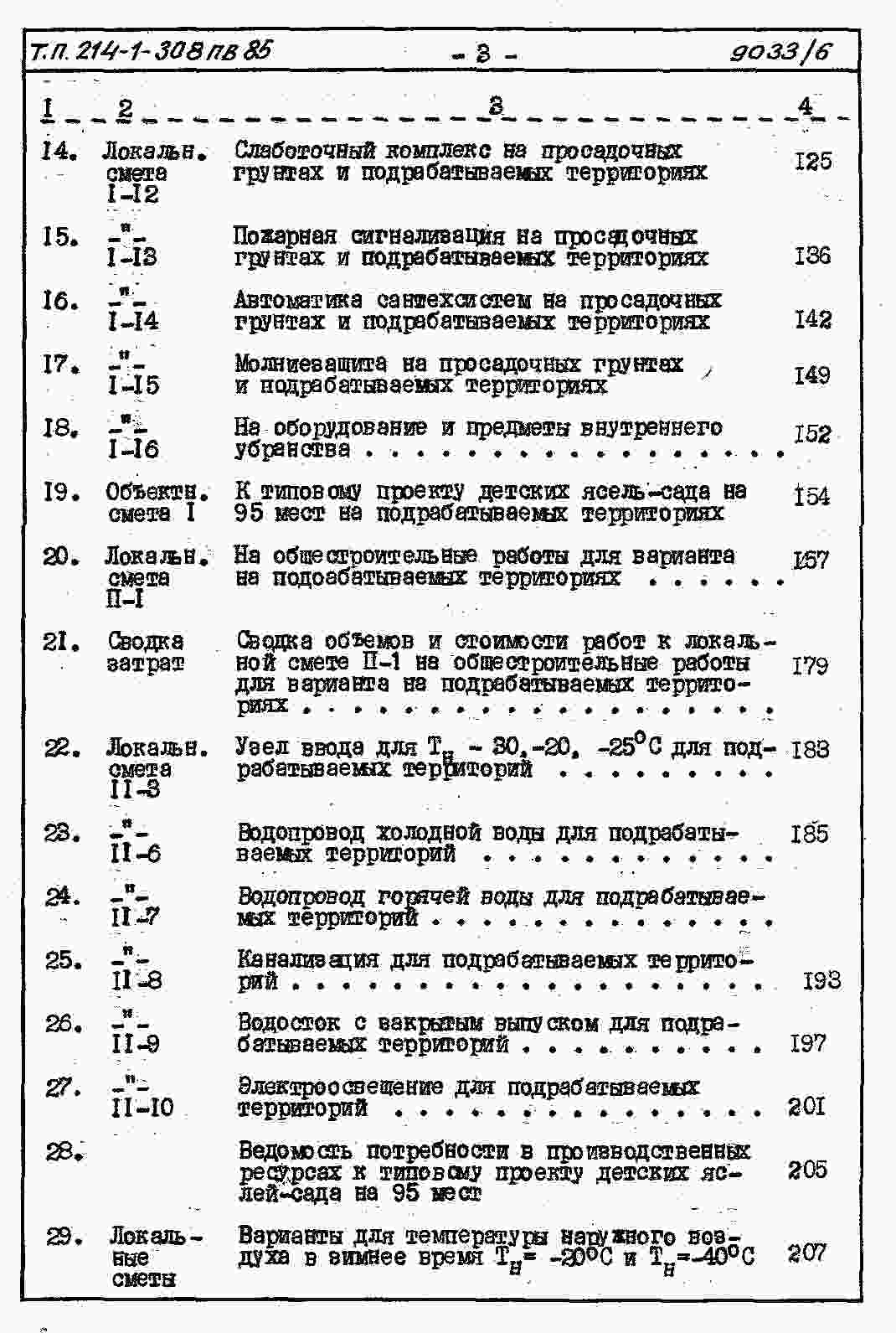

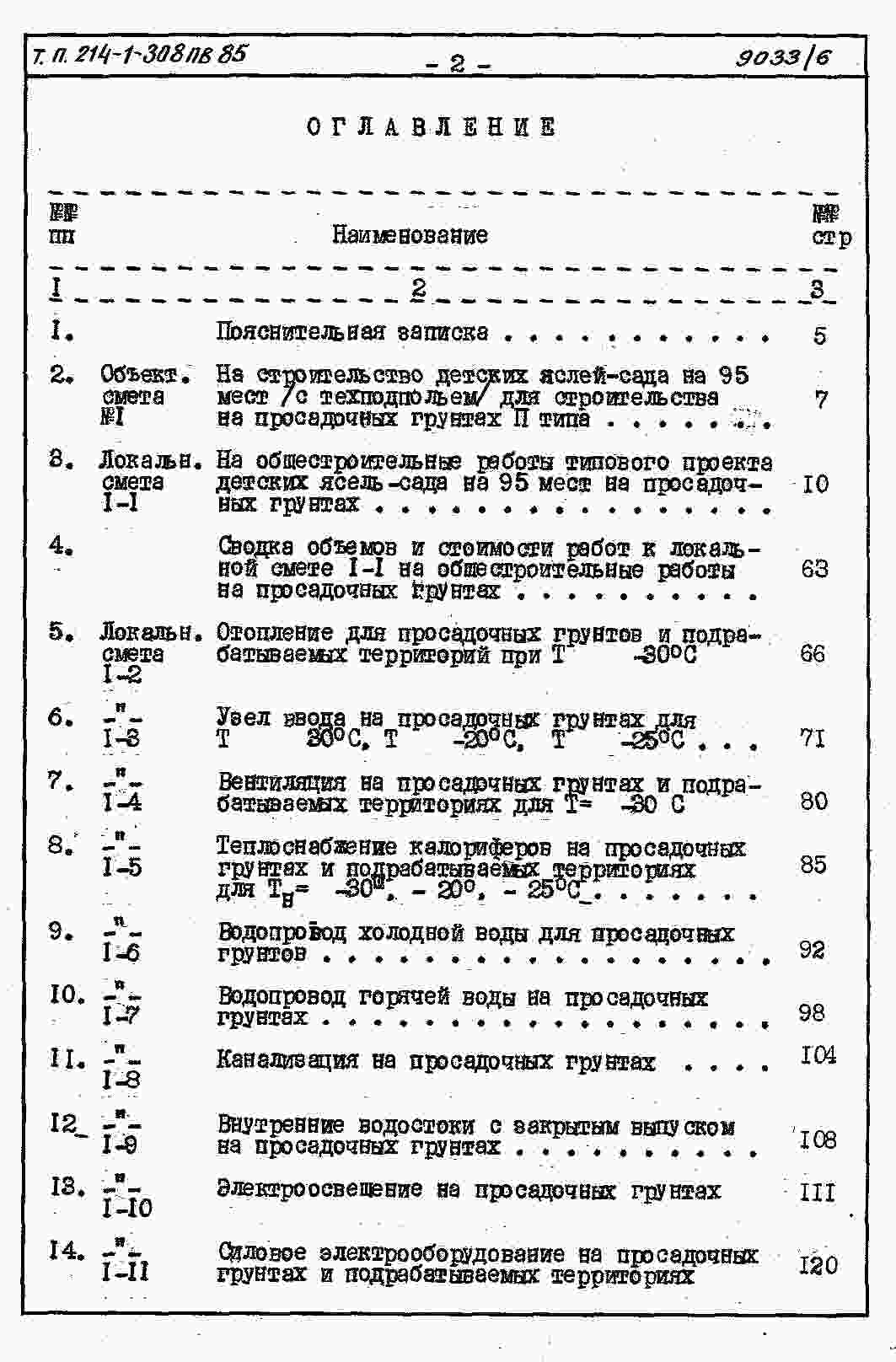

Альбом 5
Сметы (часть 1 и 2)
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
2 картинка альбома:     Alt для картинки:
3 картинка альбома:     Alt для картинки:

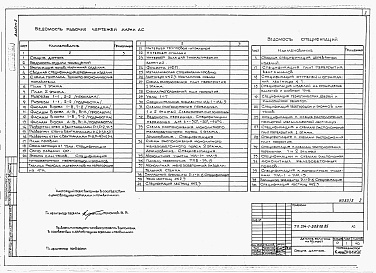

Альбом 6
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:

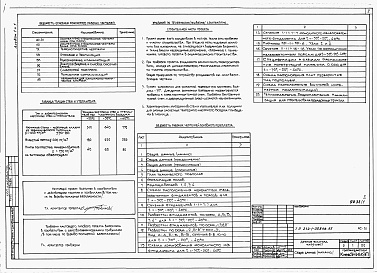

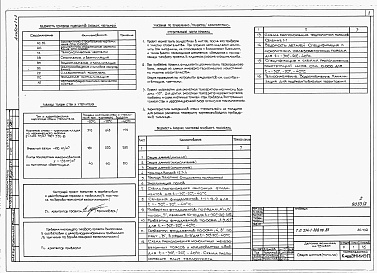

Альбом 7
Новое название альбома:
Имеющиеся картинки:
1 картинка альбома:     Alt для картинки:
Паспорт проекта

Что такое паспорт проекта ?

Паспорт проекта - это краткое описание типового проекта представленного на нескольких листах формата А4. Количество листов варьируется от 1 до 15 (обычно 2-4.)

  Внимание ! Паспорт проекта не является типовым проектом. Покупка паспорта типового проекта необходима для ознакомления с кратким содержанием проекта

Посмотреть пример паспорта проекта

Отплата
Цена
Формат
поставки
Срок
поставки
Оплата через платежные системы
360 руб.
PDF
15 минут
Описание проекта

ДЕТСКИЕ САД-ЯСЛИ НА 95 МЕСТ (СО СТЕНАМИ ИЗ КИРПИЧА).

ЭКСПЛИКАЦИЯ ПОМЕЩЕНИЙ.

Приемная – 17,82 м2.

Игральная – 50,05 м2.

Спальня – 34,66 м2.

Туалетная – 13,38 м2.

Буфетная – 9,50 м2.

Раздевальная – 17,82 м2.

Групповая – 50,05 м2.

Спальня – 50,05 м2.

Туалетная – 17,27 м2.

Уборная для персонала – 4,12 м2.

Электрощитовая – 5,36 м2.

Комната персонала с душевой – 9,18 м2.

Приемная изолятора – 5,77 м2.

Палата изолятора – 5,98 м2.

Медицинская комната – 8,30 м2.

Загрузочная – 3,47 м2.

Кладовая овощей – 4,18 м2.

Кладовая сухих продуктов – 7,52 м2.

Заготовочный цех – 7,03 м2.

Моечная кухонной посуды – 5,10 м2.

Кухня – 15,55 м2.

Раздаточная – 5,62 м2.

Постирочные – 23,62 м2.

Кладовая чистого белья – 5,70 м2.

Венткамеры – 18,36 м2.

Тамбуры – 10,70 м2.

Коридоры – 41,52 м2.

Раздевальные – 35,24 м2.

Групповые – 100,10 м2.

Спальни – 100,10 м2.

Туалетные – 34,42 м2.

Буфетные – 9,50 м2.

Хозяйственная кладовая – 5,36 м2.

Зал для гимнастических занятий – 75,02 м2.

Кладовая для хранения физкультурного инвентаря – 10,10 м2.

Комната кастелянши – 9,03 м2.

Кабинет заведующего – 11,80 м2.

Методический кабинет – 15,45 м2.

Коридор – 34,08 м2.

Теплопункт – 18,27 м2.

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ И ИЗДЕЛИЯ.

Фундаменты – монолитные железобетонные бетон М100.

Стены подполья – бетонные блоки по ГОСТ 13579-78. Типоразмеров – 14.

Плиты покрытий и перекрытий – сборные железобетонные по серии 1.141-1, вып.19,60,63; 1.241-1, вып.12,13,21. Типоразмеров – 10.

Стены наружные – из глиняного пустотелого кирпича ∂=1450.

Стены внутренние – из глиняного обыкновенного кирпича ∂=1800.

Лестница – сборная железобетонная по серии 1.055-1, вып.1. типоразмеров – 1.

Перегородки – гипсобетонные панели по серии 1.231.9-7, вып.1. типоразмеров – 4.

Вариант – перегородки из гипсокартонных листов /ГКЛ/.

Кровля – рулонная из 4-х слоев гидроизола на битумной мастике, ГОСТ 2889-80.

Полы – линолеум, керамическая плитка, бетонные.

Окна и балконные двери – деревянные раздельные по ГОСТ 11214-78. Типоразмеров – 4.

Вариант – со стеклопакетами по ГОСТ24699-81.

Двери внутренние – деревянные по ГОСТ6629-74*. Типоразмеров – 10.

Двери наружные – деревянные по ГОСТ 24698-81. Типоразмеров – 2.

Наибольшая масса монтажного элемента /плита перекрытия/ - 4,19т.

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ.

Водопровод – хозяйственно-питьевой от местной сети. Напор на вводе Н=16,1м.

Канализация – производственно-бытовая в наружную сеть.

Ливнестоки – внутренние в наружную ливневую сеть с вариантом выпуском на отмостку.

Отопление – центральное водяное от внешнего источника. Параметры теплоносителя 95-700С. Нагревательные приборы – радиаторы М-140-АО, конвекторы «Комфорт-20», регистры из гладких труб.

Вентиляция – приточно-вытяжная с механическим побуждением и естественно-вытяжная.

Горячее водоснабжение – от внешнего источника. Напор 14,5м.

Электроснабжение – от наружных сетей напряжением 380/220В.

Устройство связи – радиофикация, телефонизация, электрочасофикация, звонковая сигнализация, пожарная сигнализация.

ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ.

Сметная документация выполнена в ценах, введенных в действие с 1 января 1984г. за расчетную единицу принято 1 место. Расчетных единиц – 95.
